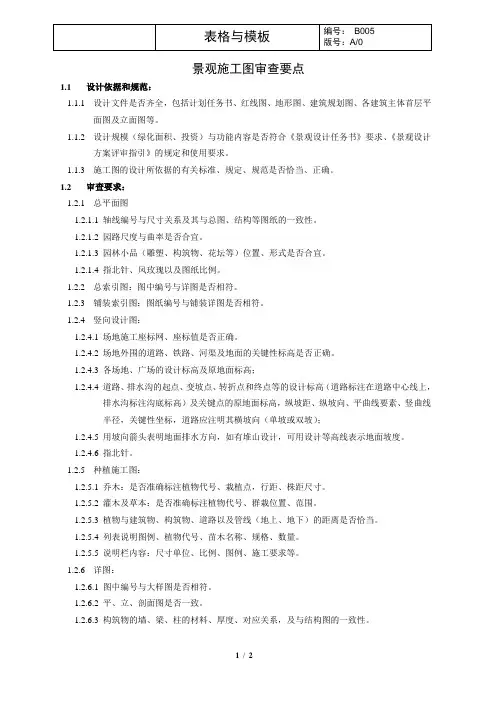

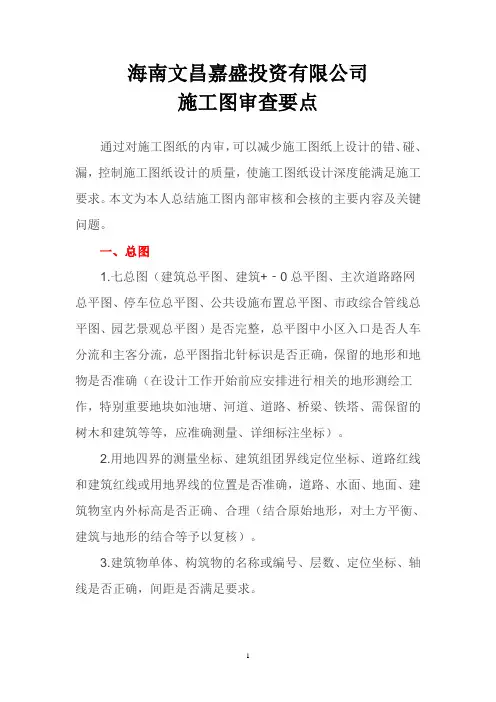

景观施工图审查要点

景观施工图审查要点

1. 设计依据和规范

2. 设计文件是否齐全，包括计划设计任务书、红线图、地形图、建筑规划图、各建筑规划图、各建筑主体首层平面图及立面图

3. 设计规模（绿化面积、投资）功能内容是否符合{景观设计任务书}要求、｛景观设计方案评审指引}的规定和使用要求

4. 施工图设计所依据的有关标准，规定，规范是否恰当，正确

5. 审查要求

6. 总平面图

7. 轴线编号与尺寸关系及其与总图、结构等图纸的一致性

8. 园林尺寸与曲率是否合宜

9. 园林小品（雕塑、构筑物、花坛等)位置、形式是否合宜

10. 指北针、风玫瑰以及图纸比例

11. 总索引图：图中编号与详图是否相符

12. 铺装索引图:图纸编号与铺装详图是否相符

13. 竖向设计图

14. 场地施工坐标网 坐标值是否正确

15. 场地外围的道路、铁路、河渠及地面的关键性标高是否正确

16. 各场地、广场的标高及原地面标高

17. 道路、排水沟的起点、变坡点、转折点和终点等的设计标高（道路标注在道路中心线上，排水沟标注沟底标高）及关键点的原地面标高，纵坡距、纵坡向、平曲线要素、竖曲线半径，关键性坐标。道路应注明其横坡向（单坡或双坡）

18. 用坡向箭头表明地面排水方向，如有堆山设计,可用设计等高线表示地面坡度

19. 指北针

20. 种植施工图

21. 乔木：是否正确标注植物代号、栽植点、行距、株距尺寸

22. 灌木和草本,是否正确标注植物代号及群栽位置，范围

23. 植物与建筑物、构筑物、道路以及管线（地上地下）的距离是否恰当

24. 列表栏内容:尺寸单位比例图例施工要求

25. 详图

26. 图中编号与大样图是否相符

27. 平、立、剖面图是否一致

28. 构筑物的墙、梁、柱的材料、厚度、对应关系。及与结构图的一致性

29. 种植池、驳岸或护坡、挡土墙等构筑物的顶部和底部的设计标高是否合适

30. 铺装材料的选用及颜色

31. 无障碍设计:广场、道路等有高差的地方是否设置了供残疾人使用地坡道，其宽度、坡度及长度是否符合规范要求

32. 大样详图

33. 详图编号与平、立、剖面是否相符

34. 详图所表示地构筑物轴线、梁、柱、墙关系、标高等与平立剖面及结构是否一致

35. 铺装材料选用、颜色及做法、不同类型、不同颜色装饰材料之间的分界部位

36. 详图所表达的内容如埋件、灯具、管线是否与其它工种相符

37. 给排水平面图 38. 绘出总平面、注明构筑物的坐标值及道路中心线坐标值

39. 场地四届的施工坐标值及道路中心线坐标值

40. 给排水管道的平面布置，注明各管线的定位尺寸或者施工坐标值，并反应其与建筑物、构筑物的距离，以及管线之间的相互间距

41. 场地管线接入点的位置及坐标

42. 场地管线接入点的位置及坐标

43. 指北针

44. 照明平面图

45. 绘出总平面、注明构筑物的坐标值及道路中心线坐标值

46. 场地四届的施工坐标值

47. 配电系统管线的平面布置 注明各管线的定位尺寸或施工坐标值

48. 并反应其与建筑物 构筑物的距离 以及管线之间的相互间距

49. 场地管线接入点的位置及坐标

景观设计项目流程—-—扩初设计评审

设计者结合专家组方案评审意见，进行深入一步的扩大初步设计(简称”扩初设计”）。 在扩初文本中，应该有更详细、更深入的总体规划平面、总体竖向设计平面、总体绿化设计平面、建筑小品的平、立、剖面(标注主要尺寸)。在地形特别复杂的地段，应该绘制详细的剖面图。在剖面图中，必须标明几个主要空间地面的标高(路面标高、地坪标高、室内地坪标高)、湖面标高(水面标高、池底标高）.

在扩初文本中，还应该有详细的水、电气设计说明，如有较大用电、用水设施，要绘制给排水、电气设计平面图。

扩初设计评审会上，专家们的意见不会象方案评审会那样分散,而是比较集中,也更有针对性。设计负责人的发言要言简意赅，对症下药。根据方案评审会上专家们的意见，我们要介绍扩初文本中修改过的内容和措施。未能修改的意见,要充分说明理由，争取能得到专家评委们的理解。

在方案评审会和扩初评审会上,如条件允许，设计方应尽可能运用多媒体电脑技术进行讲解，这样，能使整个方案的规划理念和精细的局部设计效果完美结合,使设计方案更具有形象性和表现力。一般情况下，经过方案设计评审会和扩初设计评审会后,总体规划平面和具体设计内容都能顺利通过评审，这就为施工图设计打下了良好的基础。总的说,扩初设计越详细，施工图设计越省力。 施工图阶段：正式施工图必须包括：

景观工程放线图（尺寸标注）

户外标高、排水点的位置 硬质园景布置（包括所有小品、户外各种家具的位置）

地面铺装设计及结构做法和大样图

各景观建筑、小品等工程内容之平、立、剖面及施工大样设计图、结构设计图

各景观建筑、小品等工程内容的装饰设计大样图

各景观建筑、小品等工程内容的细部做法大样图

各种户外家具的型号选择及施工大样图

各种室外灯具的型号选择及施工大样图

所有装饰材料统计详表

植物布置图（含植物技术指标）、植物放线图、种植说明

施工图设计说明、图纸目录

6、施工图图纸要求

施工图设计应在甲方认可的方案基础上进行

提供所需各种植物、建材种类的规格、颜色以备选用

提供总工程造价概算

所选用的材料必须是适合本地区易找的

施工图要求尺寸清晰、构造可行、满足施工

施工图设计必须从成本控制出发

以盛南领地后期环境景观施工图册审图为例：

1、景观电气（包括管线、设备、灯具）具体安装位置要符合小区市政综合管线协调一致的原则，便于现场按照各自的线路标高及相关位置步线。

2、灯具按照不同的类型分为若干回路控制，总的原则应该满足路线最短及管理方便,且景观配电箱体的安装应该设置在方便人进出的地方。

3、主干道及照明亮度要求高的灯具回路按照多回路控制原则来设置，即隔一亮一，便于节能和维修管理。

4、景观照明配电箱体采用的接地形式是tn-c系统，即三相四线供电系统，属保护接零。电源侧中性点接地，接地电阻很小，是大电流接地系统。该系统保护零线和工作零线共用一根导线（pen），简单经济，但pen线不能装熔断器，并且一旦断线将破坏系统稳定，构成对人体和设备的危险。这一系统出现单相接地故障时，其故障电流较大，但不及相间短路电流大,因而以相同短路来设计的线路保护装置一般不能及时切断故障线路。此外，这一系统的pen线上除有中线正常的三相不平衡电流外，还会有对人体有危险的高次谐波电流。因此,这一系统是一个弊大于利的系统。因此建议设计人员将接地形式改为tt系统：三相四线供电系统，属保护接地。如电源侧中性点接地，其接地电阻大，则较为安全，此时属小接地电流系统.在接地短路时，其余两相对地电压变大，介于220一380v之间，但设备正常运行时，其外壳没有接零保护的三相不平衡电流和电压，这是it系统的主要优点。为安全起见，it系统常与漏电保护和断零保护相配合使用.

5、排水样式采用明沟收集地面雨水径流，则应该要求水箅子和雨水口等的盖板与周边材质相符合，达到美观的效果.

6、a区人行主入口外车行道减速带及相关道路铺装中铺装材料面层厚度一般为20-30mm（人行)，40-60（车行）。

30厚粗砂可以取消，在碎石垫层上直接浇筑混凝土。

道路宽度大于5m时，应该沿道路中心线做纵缝，具体操作应该为沿道路纵向每隔4m分块做伸缩缝,大致上保证每块路面6m＊6m.。

混凝土道路路面缝做法可以采用以下材料：灌入式填缝料（pvc胶泥或沥青橡胶等）和嵌缝条材料（软木板、木纤维板、沥青浸渍的油毛毡、沥青橡胶嵌缝条、有孔氯丁橡胶嵌缝条等）。

如果上面还有铺装面层，可以做成这种胀缝:

7、ld-a—1。08图②中滤水层是否为卵石滤水层，咖啡砂岩雕刻材料装饰中喷嘴样式如何，是否由设计确定。硅纹石池底是否直接安放在池底,无需卧牢?

8、ld—a-2.03图①中水洗石收边材料是否统一改为不锈钢压条，具体厚度为1。5-2.0皆可。水池压顶材料是否统一为50厚石材,便于厂家加工.自然山石的选择是否由设计人来定？

9、图册中所涉及的景观给排水材料（包括各种管材、管件、喷头、喷嘴、水泵等给压及出水设备应该与设计院进行充分的技术交底,施工方应该充分了解其技术参数及规格型号等，便于以后安装施工。

10、sbs改性沥青防水卷材厚度可以定为两层5-6mm（带砂），施工做法也可以如下选用:

a.1、20厚1：3水泥砂浆找平层；2、防水层（按照防水等级要求选择材料，见工程设计）；3、20厚1：3水泥砂浆保护层;4、抗渗混凝土池底。

b、水泥基渗透结晶型参合剂（可以选用塞柏斯牌）防水钢筋混凝土池底、池壁。

c、、钢筋混凝土池底、池壁；2、水泥基渗透结晶型浓缩剂和增效型涂料（可以选用塞柏斯牌）防水层。

d、1、土工布一层；2、防水卷材.

e、膨润土防水毯。

请公司各相关部门最好根据工程造价和现场实际情况选用一种做法，以便尽快确定防水材料施工队伍。

11、由于“盛南”现场室外总平综合管线图还不是很完善，低压入网管线采用直接从地下人防如各栋号,则不走人防顶板，可以不做考虑,但高压管线因与供电主网未碰头，也暂时无法得知具体走向。至于弱电(包括电信、广电有限电视、消控中心、小区智能尚未完成招标，也不清楚,景观设计中的管网图只作参考，可能会有局部调整,我们会与设计院及时通气，将完善的市政综合管线图告知,以便设计进行深化考虑。

12、本设计图纸可否统一基础做法（水景等特殊构造物除外):如1、铺状材料详施工图纸;2、20厚1：2。5水泥砂浆结合层（石材铺装时应该为干铺，采用1：3干硬性水泥砂浆）；3、30厚1：3水泥砂浆找平层;4、150厚c20混凝土垫层（行人），200厚c25混凝土垫层（行车）；5、150厚碎石垫层；6、素土夯实（人防顶板上不用，采用重击实标准其压实度不低于0.93）

13、ld-a—5。01中选用树池为1000*1000＊30铸铁树池盖板，考虑到铸铁可能会因周边自然环境的影响而生锈,且重量大，安装不方便，树木一旦死亡更换不易，建议改为花岗岩树池，树木移栽到位后再行铺装，可以避免这种现象发生。

14、水刷石的施工工艺应该为下面：水泥：32.5号及其以上矿渣水泥或普通硅酸盐水泥，颜色一致，应采用同批产品。

砂:中砂。使用前应过5mm孔径的筛子。

石渣:颗粒坚实,不得含有粘土及其他有机物等有害物质。石渣规格应符合规范要求，级配应符合设计要求，中八厘为6mm，小八厘为4mm。使用前应用水洗净，按规格、颜色不同分堆晾干、堆放，苫布盖好待用.要求同品种石渣颜色一致，宜一次到货.

小豆石:粒径为5～8mm为宜,含泥量不大于1%,用前过二遍筛，用水冲净备用。

石灰膏:使用前一个月将生石灰过3mm筛子淋成石灰膏，用时灰膏内不应含有未熟化的颗粒及其他杂质。

生石灰粉:使用前一周用水将其焖透使其充分熟化，使用时不得含有未熟化的颗粒。
