电工仪表的基本知识2

常用电工仪表的基本知识电工仪表是用于测量、控制、监视和保护电气设备的工具。

在电力行业、建筑行业以及工业制造业中，电工仪表被广泛使用，因此具备一定基本知识和技术是非常重要的。

本文将介绍几种常用的电工仪表和其基本知识，以便初学者和日常使用者更好地理解和使用这些仪器。

电表电表是量度电能转化和消耗的仪表。

它是电力行业的基础仪器之一，一般有普通电表和电子式电表两种。

普通电表主要由电动表盘、电源装置、电流线圈、电磁励磁系统、稳定电阻和校正系统等组成。

而电子式电表目前越来越受到青睐，因为它可以保证测得的数据准确性，是一个高精度、高可靠的电力仪表。

电子式电表主要包括传感器、微处理器、人机界面和显示器等部分。

电压表电压表是用来测量电路中两点之间的电势差（电压）的仪器，也成为电压计或电位计。

常见的电压表有直流电压表和交流电压表两种类型。

直流电压表一般用于测量电池电压、小电器电路中的直流电压等；而交流电压表则主要用于测量家用电器和工业电器的交流电压。

除了这两种基本类型外，电压表还有两种常用的衍生型：交直流万用表和数字电压表。

前者能测量交直流电压、电流、电阻、容量等多种电气参数，是一种比较全面的电器测量仪器；后者则是一种数字化的电压测量仪器，它具有高准确度、高精度和震动报警等特点。

电流表电流表是用来测量电路中电流强度的仪器，也被称为电流计或安培表。

在电路分析和调试中，电流表也非常重要，可以帮助用户更好地了解电路中的电流变化情况。

电流表的工作原理一般是利用电感势生成电动力磁场，把电流转化为对势力作用的势力矩来显示电流强度。

电流表根据不同的测量要求和实际应用需要，分为电磁式电流表、电子式电流表、热电偶式电流表、电感式电流表等多种类型。

电阻表电阻表是用来测量电路中的电阻的仪器，一般有模拟电阻表和数字电阻表两种类型。

数字电阻表是近年来新推出的一种电工仪表，它使用数字显示屏幕，同时使用标准测试电阻的方法来测试电路中的电阻值。

电阻表非常重要，因为在实际生产和使用中，常常遇到电路中某些元器件的电阻发生变化，此时如果没有电阻表进行测量和检查，很难确定出电路的具体问题所在。

电工仪表的基本知识1.什么是电工仪表的准确度等级？电工仪表在规定条件下工作时，可能出现的最大基本误差与仪表测量上限比值的百分数，叫做仪表的准确度等级。

其计算公式为：式中&plusmnK-仪表的准确度等级；&Deltam-以绝对误差表示的最大基本误差；Am-仪表的测量上限。

所以，电工仪表的准确度等级，即为该仪表在规定的工作条件下使用时，最大引用误差的数值。

2常用电工测量仪表有哪几种类型？通常分为四种类型：(1)直读指示仪表。

测量时通过指针偏转，将要测量的电量直接读出，如电压表、电流表、功率表、万用表等。

(2)比较仪表。

测量时需要与相应的标准量进行比较读出二者的比值，如惠斯登电桥用来测量电阻，万用电桥用来测量电容、电感。

往往用来作为精确测量一些电学量以及检验其它仪器或仪表用。

(3)图示仪表。

专门用来显示两个相关量的变化关系。

如示波器，这种仪表直观效果好，但只能作为粗测。

(4)数字仪表。

将被测的模拟量转换成为数字量，直接读出，例如常用的数字电压表、数字万用表等。

卢俊方问：1.电工仪表是怎样分类的？对电工仪表有哪些基本要求？电工仪表的种类很多，通常有以下不同的分类方法。

(1)按工作原理分：有电磁式、磁电式、电动式、感应式、整流式、热电式、静电式、电子式等。

(2)按被测量性质分：有电流表、电压表、功率表、欧姆表、电度表、功率因数表、频率表、万用表等。

(3)根据使用方式分：有开关板式和可携式。

开关板式仪表通常固定在开关板或配电盘上，误差较大。

可携式仪表一般误差较小，准确度高。

(4)根据工作电流分：有直流仪表、交流仪表、交直流两用仪表。

为了保证测量结果的准确、可靠，对电工仪表有如下几点要求。

(1)准确度高、误差小，其数值应符合所属准确度的要求。

(2)误差不应随时间、温度、湿度、外磁场等外界环境条件的影响而变化。

(3)仪表本身消耗功率应越小越好，否则在测量小的功率时，会引起较大的误差。

(4)仪表应有足够高的绝缘强度和耐压能力，还应有承受短时间过载的能力，以保证使用安全。

常用电工仪表基本常识随着电子技术的发展，各种电工仪表也被越来越广泛地应用于工业生产、自动化控制等各个领域。

对于电工人员来说，对常用电工仪表的基本使用和维护常识的掌握是非常重要的。

本文将介绍几种常用的电工仪表及其基本常识。

电压表电压表是测量电压的一种仪器。

它常用于测量电路中任意两点之间的电势差（即电压）。

电压表的使用需要注意以下几点：1.选择合适的量程。

在测量时应根据待测电路的电压范围选择仪表的合适量程，以免测量过程中因超出量程而损坏仪表。

2.正确连接。

电压表在测试电路时，需要将电压表的两个引线分别接到被测电路的正、负极，连接时需注意引线与电路的匹配。

3.防止振荡。

在使用交流电压表时，需要注意防止测量引线引起的振荡干扰，可在引线与电路连接处加入衰减电阻。

电流表电流表是测量电路中电流强度的一种仪器。

它常用于测量电路中的电流流量。

电流表的使用需要注意以下几点：1.选择合适的量程。

在测量时应根据待测电路的电流范围选择仪表的合适量程，以免测量过程中因超出量程而损坏仪表。

2.正确连接。

电流表在测试电路时，需要将电流表的引线分别接到电路中的两端，连接时需注意引线与电路的匹配。

3.防止大电流通过电流表。

在测量大电流时，需要使用电流互感器或者毫伏表等测量手段，以防止大电流通过电流表，导致电流表损坏。

电阻表电阻表是测量电路中电阻大小的一种仪器。

它常用于测量电路中各个元器件的电阻大小。

电阻表的使用需要注意以下几点：1.选择合适的量程。

在测量时应根据待测电路的电阻范围选择仪表的合适量程，以免测量过程中因超出量程而损坏仪表。

2.正确连接。

电阻表在测试电路时，需要将电阻表的引线分别接到被测电路的两端，连接时需注意引线与电路的匹配。

3.避免高电压对电阻表的影响。

在使用直流电压表时，需要注意避免高电压对电阻表产生的影响，如需要测量高电压下的电阻，应使用绝缘电阻表或者数字电阻器等测量手段。

电能表电能表是测量家庭用电量的一种仪器。

第一章电工仪表及测量的基本知识在电能的生产、传输、分配和使用等各个环节中，都需要通过电工仪表对系统的运行状态(如电能质量、负荷情况等)加以监测，从而保证系统安全而又经济地运行，所以人们常把电工仪表和测量称作电力工业的眼睛和脉搏。

电工仪表和测量技术是从事电气工作的技术人员必须掌握的一门学科。

本章主要介绍电工仪表及测量的基本知识。

第一节电工仪表的基本原理与组成进行电量或磁量测量所需的仪器仪表，统称电工仪表。

一、电工仪表的分类电工仪表仪器种类繁多，按其结构、原理和用途大致可分为下而几类。

1．电测量指示仪表电测量指示仪表又称为直读仪表。

这种仪表的特点是先将被测量转换为可动部分的角位移，然后通过可动部分的指示器在标尺上的位置直接读出被测量的值，如交直流电压表、电流表、功率表都属于这种仪表。

指示仪表又可分为以下几种类型:(1)按仪表工作原理，可分为磁电系、电磁系、电动系、感应系、静电系、热电系、整流系、电子系等。

(2)按用途，可分为电流表、电压表、功率表、电能表、功率因数表、频率表、相位表、欧姆表、兆欧表及万用表等。

(3)按被测电流的种类，可分为直流表、交流表及交直流两用表等。

(4)按使用环境条件，可分为A、A1、B、B1、C5个组。

其中C组环境条件最差。

(5)按使用方式，可分为安装式、便携式等。

(6)按防御外界电场或磁场的性能，可分为I、Ⅱ、Ⅲ、IV 4个等级。

I级仪表在外磁场或外电场的影响下，允许其指示值改变±0.5%；II级仪表允许改变±1.0%；Ⅲ级仪表允许改变±2.5%；IV级仪表允许改变±5.0%。

除上述分类法外，还有其他的分类方法。

2.比较仪器比较仪器用于比较测量，它包括各类交直流电桥、交直流补偿式测量仪器。

比较仪器测量准确度比较高，但操作过程复杂，测量速度较慢。

3.数宇仪表数字仪表也是一种直读式仪表，它的特点是将被测量转换成数字量，再以数字方式显示出测量结果。

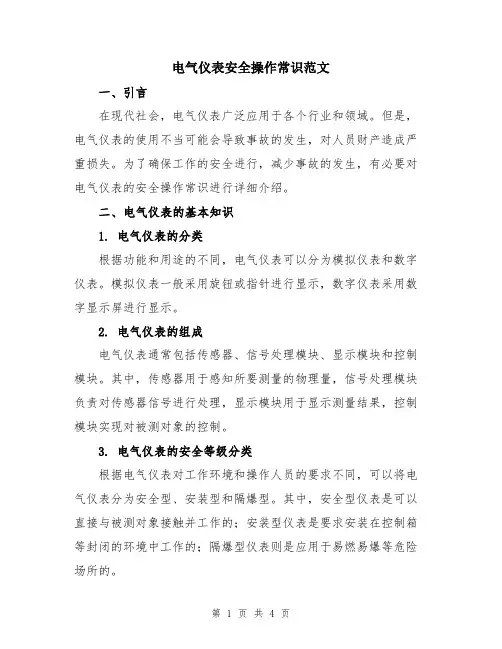

电气仪表安全操作常识范文一、引言在现代社会，电气仪表广泛应用于各个行业和领域。

但是，电气仪表的使用不当可能会导致事故的发生，对人员财产造成严重损失。

为了确保工作的安全进行，减少事故的发生，有必要对电气仪表的安全操作常识进行详细介绍。

二、电气仪表的基本知识1. 电气仪表的分类根据功能和用途的不同，电气仪表可以分为模拟仪表和数字仪表。

模拟仪表一般采用旋钮或指针进行显示，数字仪表采用数字显示屏进行显示。

2. 电气仪表的组成电气仪表通常包括传感器、信号处理模块、显示模块和控制模块。

其中，传感器用于感知所要测量的物理量，信号处理模块负责对传感器信号进行处理，显示模块用于显示测量结果，控制模块实现对被测对象的控制。

3. 电气仪表的安全等级分类根据电气仪表对工作环境和操作人员的要求不同，可以将电气仪表分为安全型、安装型和隔爆型。

其中，安全型仪表是可以直接与被测对象接触并工作的；安装型仪表是要求安装在控制箱等封闭的环境中工作的；隔爆型仪表则是应用于易燃易爆等危险场所的。

三、电气仪表的安全操作常识1. 发现故障及时停机在使用电气仪表过程中，如果出现异常现象，如显示不正常、报警等，应立即停机，并检查故障原因。

不得擅自拆解或修理仪表，应及时联系专业维修人员进行处理。

2. 定期检查电气仪表的工作状态为了确保电气仪表的正常工作，应定期检查仪表的工作状态。

检查内容包括是否有异常噪音、接线是否松动、显示是否准确等。

如发现问题，应及时进行维修或更换。

3. 注意操作规程在操作电气仪表之前，必须详细了解仪表的使用说明书和操作规程，并按照规程进行操作。

不得超负荷使用仪表，不得将过大的电流或电压接入仪表。

4. 注意防雷防静电在使用电气仪表时，应注意防雷防静电。

应安装防雷装置，使用静电垫等防静电装置，避免静电和雷击对仪表的影响。

5. 避免与湿度、温度等环境因素接触电气仪表通常要求在一定的环境条件下工作，如湿度、温度等。

在使用过程中，应避免与超出仪表工作条件的环境因素接触，以免影响仪表的性能。

电工仪表与测量知识点电工仪表和测量技术是电力行业中至关重要的一部分。

它们用于测量、监控和控制电力系统中的电流、电压、功率等参数。

本文将介绍一些与电工仪表和测量相关的知识点。

一、电流测量电流是电力系统中常见的一种参数，被广泛用于各种电气设备和电路中。

电流的测量可以使用电流表实现。

电流表通常分为模拟电流表和数字电流表两种。

模拟电流表采用指针示数方式，适用于直流和交流电流的测量。

数字电流表采用数字显示方式，可以实时显示电流数值，并且具有更高的精确度和稳定性。

二、电压测量电压是电力系统中另一个重要参数。

它用于测量电力设备和电路的电压水平。

电压的测量可以使用电压表实现。

电压表分为模拟电压表和数字电压表两种。

模拟电压表适用于直流和交流电压的测量，可以通过指针示数方式显示电压值。

数字电压表具有更高的精度和稳定性，可以实时显示电压数值。

三、功率测量功率是电力系统中衡量电能消耗和转换效率的重要参数。

功率的测量可以使用功率表实现。

功率表可以测量交流电路中的有功功率、无功功率和视在功率。

功率表通常采用数字方式显示功率的数值，并具有较高的精度和稳定性。

在电力系统中，功率测量对于确保电能的有效使用和安全供应至关重要。

四、频率测量频率是电力系统中衡量电力供应稳定性的重要指标。

频率的测量可以使用频率表来实现。

频率表通常采用模拟指针或数字显示方式，可以实时测量交流电源的频率，并且具有高精度和稳定性。

频率的测量对于电力系统运行的正常性和稳定性具有重要意义。

五、电阻测量电阻是电力系统中常见的参数，用于测量电路和设备的电阻值。

电阻的测量可以使用电阻表来实现。

电阻表通常具有模拟指针或数字显示方式，可以快速准确地测量电阻值。

在实际应用中，电阻测量常用于判断电路连接是否正常、设备是否损坏等。

六、温度测量温度是电力系统中需要监测和控制的另一个重要参数。

温度测量可以使用温度仪表来实现。

温度仪表分为接触式和非接触式两种。

接触式温度仪表适用于接触式温度测量，如测量导线、设备表面的温度。

电工仪表的基本知识知识要点：1、了解电工仪表的分类、组成、基本原理2、掌握仪表误差的表示3、会对测量结果进行简单的数据处理知识整理：一、电工仪表的基本原理及组成1、电工仪表的基本原理是把_______________变换成仪表指针的_________。

2、电工仪表通常由___________和__________两部分组成，两部分的作用分别是_______________________________、___________________________________。

3、画出电工仪表组成框图二、电工仪表的分类、标志和型号1、分类（1）根据_________________，可以分为磁电系、电磁系、电动系、感应系等。

（2）根据_________________，可以分为电流表、电压表、功率表、电度表等。

（3）根据_________________，可以分为直流仪表、交流仪表和交直流两用仪表。

（4）按___________________，可以分成安装式仪表和可携式仪表等。

（5）按___________________，可以分为A、A1、B、B1、C五组。

（6）按电工仪表的准确度，可分为____、____、_____、_______、______、_____和________七个准确度等级。

2、标志磁电系仪表的图形符号：___________；电磁系仪表的图形符号：___________；电动系仪表的图形符号：___________；感应系仪表的图形符号：___________；整流系仪表的图形符号：___________。

3、型号（1）系列代号：磁电系_________，电磁系_________，电动系_________，感应系__________，整流系__________。

（2）用途号：电压表________，电流表_______三、电工仪表的误差、准确度1、电工仪表的误差分为____________和____________。

电工仪表的基本知识电工仪表是电力系统中常用的测量工具，用于测量电压、电流、功率等参数，以便对电力系统进行监测和控制。

本文将介绍电工仪表的基本知识，包括分类、工作原理、常见故障及其排除方法等内容。

一、电工仪表的分类根据测量原理和用途的不同，电工仪表可以分为模拟仪表和数字仪表两大类。

1. 模拟仪表模拟仪表是利用指针或指示器来显示被测量参数的大小的仪表。

常见的模拟仪表有电压表、电流表、频率表等。

它们通过将电流或电压信号转换为机械位移，再通过指针或指示器指示出来。

模拟仪表具有直观、可靠的特点，但精度相对较低。

2. 数字仪表数字仪表是利用数字显示器来显示被测量参数的大小的仪表。

数字仪表通过将电信号转换为数字信号，并通过数码显示器显示出来。

数字仪表具有精度高、可编程性强的特点，广泛应用于工业自动化控制系统和精密测量领域。

二、电工仪表的工作原理电工仪表的工作原理主要涉及电磁感应和电流、电压的测量。

1. 电磁感应原理电流表和电压表是基于电磁感应原理工作的。

电流表通过将被测电流通过电流线圈产生的磁场与磁场强度成正比的力矩来驱动指针或指示器的运动，从而显示出电流的大小。

电压表则是通过将被测电压通过电压线圈产生的磁场与磁场强度成正比的力矩来驱动指针或指示器的运动，从而显示出电压的大小。

2. 电流、电压的测量原理电流的测量是通过将电流通过电流互感器或电流变压器转换为与之成正比的低电流，再通过电流表来测量。

电压的测量是通过将电压通过电压互感器或电压变压器转换为与之成正比的低电压，再通过电压表来测量。

三、常见故障及其排除方法电工仪表在使用过程中可能会出现一些故障，影响其正常工作。

下面介绍几种常见故障及其排除方法。

1. 指针偏移指针偏移是电工仪表常见的故障之一。

造成指针偏移的原因可能是仪表内部元件损坏或连接线路接触不良。

解决方法是检查仪表内部元件是否正常，修复或更换损坏的元件；检查连接线路是否接触良好，确保连接稳定可靠。

2. 显示不准确仪表显示不准确可能是由于仪表内部元件老化或损坏导致的。

第一章电工仪表与测量的基本知识在电工测量中，为了保证测得的数据满足实际要求，首先要根据测量对象，正确选择和使用电工仪表，还必须采用合理的测量方法，掌握熟练的操作技能，尽可能地减少测量误差。

为此，本章主要介绍电工仪表的基本知识，常用的电工测量方法，电工仪表的组成及主要技术指标等。

第一节常用的电工测量方法电工测量也和其他测量一样，都是采取不同的试验或手段，来确定被测量，其内容包括数量和单位两个部分。

因此，在国际上乃至各个国家都设有专门的计量机构，对各种测量单位进行规定、确认和统一，以保证在不同的时间、地点对同一量的测量，都能得到相同的测量结果，来满足人类生存、生产发展、科学研究及技术交流等方面的需要。

在实际测量中，往往是将被测量与作为测量单位的同类标准量进行比较的过程。

该标准量实际上是测量单位的复制体，称之为度量器。

为了保证测量的准确性，它具有足够的精确度和稳定性。

根据精确度和用途的不同，分为基准度量器和标准度量器两种。

基准器是现代技术水平所能达到的精确度最高的度量器。

而不同等级的标准度量器，则是用来进行比较测量和检定低一级的测量仪表。

常用的电工测量单位名称及符号参见表1-1。

表1-1 测量单位名称与符号根据度量器参与测量过程形式以及获取测量结果的方法不同，形成了不同的测量方法。

现将常用的电工测量方法介绍如下：1．直接测量法通过电工仪器、仪表直接读取被测量数值，且无需度量器参与的测量方法，称为直接测量法；如用电流表测电流，用电压表测电压等。

由于仪表的接入，会使被测电路的初始工作状态发生一定的变化。

因此，用此方法测得的数值准确度较低。

2．间接测量法当直接获取被测量有困难，而又与某些易测得的其他量存在一定的函数关系时，就可采用先获取其他量，再按函数式计算出被测量的方法，称为间接测量法。

例如通过欧姆定律用伏安法来测量电阻。

间接测量法通过计算中间环节造成的误差较大，一般是在准确度要求不高的场合才采用。

3．比较测量法将被测量与标准度量器进行比较的测量方法，称为比较测量法。

电工仪表与测量的基本知识一、引言电工仪表与测量是电力系统中非常重要的一环，它们用于测量和监控电力系统中的电压、电流、功率等参数，为电力系统的安全运行提供了必要的数据支持。

本文将介绍电工仪表与测量的基本知识，包括常见的电压表、电流表、电能表以及测量原理和注意事项等内容。

二、电压表电压表是一种用于测量电路中电压的仪表。

在电力系统中，常见的电压表有指针式电压表和数字式电压表。

指针式电压表通过指针的偏转角度来表示电压值，而数字式电压表则以数字的形式显示电压值。

无论是哪种类型的电压表，都需要根据测量范围选择合适的量程，并注意保护电压表的安全，避免超过其额定电压。

三、电流表电流表是一种用于测量电路中电流的仪表。

同样，常见的电流表也有指针式电流表和数字式电流表两种类型。

电流表的连接方式有串联和并联两种。

在测量电流时，应根据电路的特性和电流表的量程选择合适的连接方式，并注意保护电流表的安全，避免超过其额定电流。

四、电能表电能表是一种用于测量电路中电能消耗的仪表。

电能表通常采用电磁式测量原理，通过电流和电压的乘积来计算电能消耗。

电能表分为单相电能表和三相电能表两种类型，用于测量不同类型的电路。

在使用电能表时，要注意选择合适的额定电流和电压，并进行正确的接线，以确保测量结果准确可靠。

五、测量原理电工仪表的测量原理主要涉及电流、电压和电阻的关系。

根据欧姆定律，电流等于电压与电阻的比值，即I=U/R。

在测量过程中，通常采用电压法、电流法和电桥法等方法进行测量。

其中，电压法是利用电压表测量电路中的电压；电流法是利用电流表测量电路中的电流；电桥法是通过平衡电桥来测量电阻值。

六、注意事项在使用电工仪表进行测量时，需要注意以下几点：1. 选择合适的量程和额定值，避免超过仪表的测量范围；2. 正确接线，确保测量电路的连通性；3. 防止误差和干扰，避免外界因素对测量结果的影响；4. 保持仪表的良好状态，定期校准和维护；5. 遵守安全操作规程，注意电路的带电状态和防护措施。
