羟基磷灰石涂层的制备

羟基磷灰石的制备与应用孙镇镇/文【摘要】羟基磷灰石是自然界中生物骨组织的构成要素，其微孔是由天然孔道结构形成，具有较强的表面吸附性和离子交换性，是一种具有良好应用前景的无机生物矿物材料，在生物医用材料、环境功能材料、湿敏半导体材料、催化剂载体以及抗菌功能材料等方面都有广泛的应用。

本文首先简单介绍了羟基磷灰石的基本性能，重点阐述了羟基磷灰石的制备方法，最后对其应用进行了阐述。

【关键词】羟基磷灰石；性能；制备；应用羟基磷灰石 (hydroxyapatite， HAP)，化学式为Ca10(PO4)6(OH)2，是一种微溶于水的磷酸钙盐，属于六方晶系。

HAP 的结构可以描述为磷氧四面体基团的紧密结合体，图1为HAP 的晶体结构图[1]。

从图1中可以看到，P5+位于四面体的中心，并且其顶部被4个 O 原子占据。

Ca2+则被磷氧四面体所包围，在晶胞中占有2个独立的位置 Ca(I) 和 Ca(II)，从而形成 2 种直径不同、互不相连的通道。

由于 HAP 结构中存在2个不同的钙位点，所以可以通过对钙位点的特定修饰来调节 HAP 的特性。

图1 羟基磷灰石的晶体结构羟基磷灰石的密度为3.156g/ cm3，熔点为1650℃，溶度积为（6.3±2.1）×10-59，晶体折射率为1.64-1.65。

其在水中溶解度约0.4 ppm，呈弱碱性，pH为7-9。

在人体骨骼中，羟基磷灰石大约占总质量的90%，其余10%为碳酸钙和其他无机盐[2-4]。

羟基磷灰石是自然界中生物骨组织的构成要素，其微孔是由天然孔道结构形成，具有较强的表面吸附性和离子交换性，随着科技和医学的不断前行，为了更大程度地发挥其性质，人工合成的羟基磷灰石也变得越来越多，它可以凭借自身的生物相容性、生物活性、骨传导性在骨治疗上发挥重要的作用。

过去的二十年中，羟基磷灰石在骨和牙齿植入、吸附重金属等领域均有报道。

但在实际应用中，不容忽视的是羟基磷灰石自身存在的机械性能不佳、使用中容易团聚、使用后回收困难等缺点，这些缺点极大的限制了它的广泛应用。

乙酯进 行作用得 到溶胶 。
将 用 丙 酮 清洗 过 的洁 净 载 玻 片 放入 制 备 好 的 溶胶 中 ， 渍提拉法 在载玻 片上制 成涂膜 ． 用浸 放入 ６ ℃ 电热鼓 Ｏ
速度 升 温至 ６ ０ ５ ℃并 保温 ４ ， ｈ 自然冷 却 。 即在载玻 片 上获
式 Ｃ （Ｏ ０） ， ａ。Ｐ３ （Ｈｚ 是人 体 和 动 物骨 骼 的主 要 无 机 成分 １３涂胰制备 ） ．
维普资讯
２
Ｆ ＨＡＮ Ｒ ＯＳ ＣＥ ＡＭ Ｉ ＣＳ

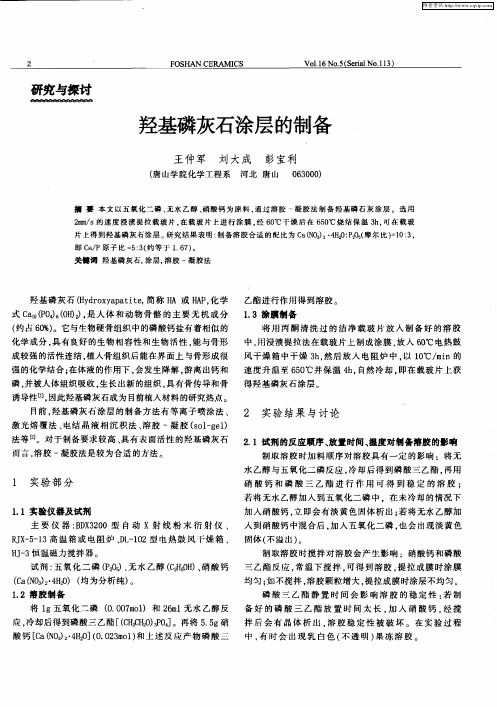

Ｖ０ ＿６Ｎｏ５（ ｔｉｌ ｌ１ ． Ｓ ｒ Ｉ ３ ａ Ｎｏ．ｌ
研究与探讨
羟基磷灰石涂层 的制备
王 仲 军 刘 大 成 彭 宝利
（ 唐山学院化学工程系 河北 唐 山 ０ ３０ ） ６０ ０
磷 酸 三 乙酯 静 置 时 间 会 影 响 溶 胶 的 稳 定 性 ： 制 若
备 好 的 磷 酸 三 乙 酯 放 置 时 间太 长 ， 入 硝 酸 钙 ． 搅 加 经 中 ， 时会 出 现乳 白色 （ 透 明 ） 冻 溶 胶 。 有 不 果
溶 应， 冷却后得 到磷 酸三 乙酯 ［Ｃ ３ ） ０］ （Ｈ Ｈ０３ ４。再将 ５５ 硝 拌 后 会 有 晶体 析 出 ， 胶 稳 定 性 被 破 坏 。 在 实验 过 程 Ｃ Ｐ ．ｇ
２ 实验 结 果 与讨 论
法 等［。对 于制备要求 较高 、 有表 面活性 的羟基磷灰 石 ２１试剂的反应顺序 、 ２ ］ 具 ． 放置时间、 温度对制备溶胶的影响 而言 ， 溶胶 一凝胶法是较为 合适 的方法 。 制取 溶胶 时加料顺 序 对溶胶 具有一 定 的影响 ：将无
水 乙醇 与五氧化 二磷反 应 ， 冷却 后得到磷 酸 三乙酯 ， 再用

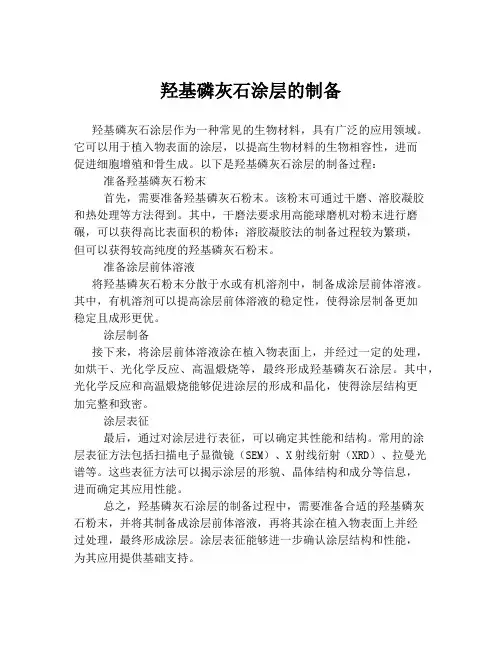

羟基磷灰石涂层的制备
羟基磷灰石涂层作为一种常见的生物材料，具有广泛的应用领域。

它可以用于植入物表面的涂层，以提高生物材料的生物相容性，进而
促进细胞增殖和骨生成。

以下是羟基磷灰石涂层的制备过程：准备羟基磷灰石粉末
首先，需要准备羟基磷灰石粉末。

该粉末可通过干磨、溶胶凝胶
和热处理等方法得到。

其中，干磨法要求用高能球磨机对粉末进行磨碾，可以获得高比表面积的粉体；溶胶凝胶法的制备过程较为繁琐，
但可以获得较高纯度的羟基磷灰石粉末。

准备涂层前体溶液
将羟基磷灰石粉末分散于水或有机溶剂中，制备成涂层前体溶液。

其中，有机溶剂可以提高涂层前体溶液的稳定性，使得涂层制备更加
稳定且成形更优。

涂层制备
接下来，将涂层前体溶液涂在植入物表面上，并经过一定的处理，如烘干、光化学反应、高温煅烧等，最终形成羟基磷灰石涂层。

其中，光化学反应和高温煅烧能够促进涂层的形成和晶化，使得涂层结构更
加完整和致密。

涂层表征
最后，通过对涂层进行表征，可以确定其性能和结构。

常用的涂
层表征方法包括扫描电子显微镜（SEM）、X射线衍射（XRD）、拉曼光谱等。

这些表征方法可以揭示涂层的形貌、晶体结构和成分等信息，
进而确定其应用性能。

总之，羟基磷灰石涂层的制备过程中，需要准备合适的羟基磷灰
石粉末，并将其制备成涂层前体溶液，再将其涂在植入物表面上并经
过处理，最终形成涂层。

涂层表征能够进一步确认涂层结构和性能，
为其应用提供基础支持。

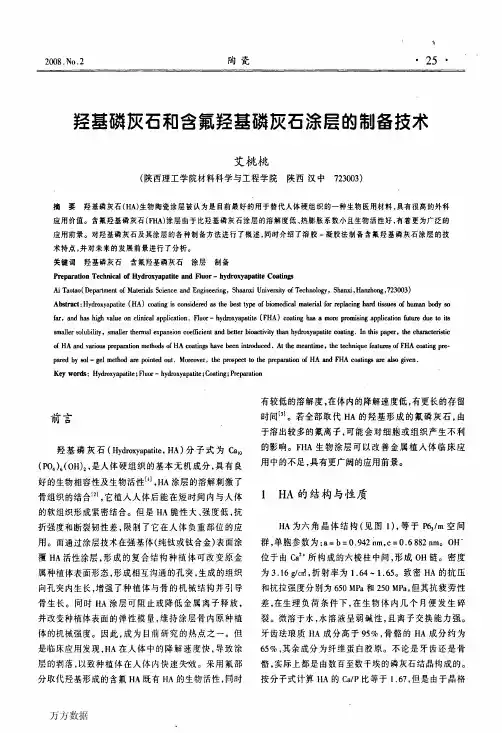

2008．N o．2陶瓷25羟基磷灰石和含氟羟基磷灰石涂层的制备技术艾桃桃(陕西理工学院材料科学与工程学院陕西汉中723003)摘要羟基磷灰石(HA)生物陶瓷涂层被认为是目前最好的用于替代人体硬组织的一种生物医用材料，具有很高的外科应用价值。

含氟羟基磷灰石(FHA)涂层由于比羟基磷灰石涂层的溶解度低、热膨胀系数小且生物活性好，有着更为广泛的应用前景。

对羟基磷灰石及其涂层的各种制备方法进行了概述，同时介绍了溶胶一凝胶法制备含氟羟基磷灰石涂层的技术特点，并对未来的发展前景进行了分析。

关键词羟基磷灰石含氟羟基磷灰石涂层制备P re p a ra t i on T e c hn i c al of H yd ro xy a pa ti te an d F lu o r—h yd r ox ya pa t it e Co a ti ng sAi Taotao(Department of Materials Science a nd E n g i n ee r i n g，S h a a nx i University of Technology，Shaaxi，Hanzhong，723003)Abst ract：far，and Hydro xyap atit e(HA)coa ting is co n si de r ed黯th e best t y p e of bio medical material for replacing hard tissues of h u m a n bodyh as high value clinical appli cat ion．F hor—h ydr oxy apa tit e(FHA)co ati ng has mol e：p rom isin g app lic atio n future d u e to its smallersol ubi li ty，s mal le r thermal expansion coefficient a nd better bioaetivity than hy droxy apat ite coati ng．In this pap er，t he ch ar act eri st ic of H Aan d v a r i ou s preparation methods of H A coatings have been int roduced．At the meantime，the technique features of F H A coating pre·pared by sol—gel m et h o d pointed out．Moreover．the prospect to the p repar atio n of H A a n d F H A coatings also#ven．K e y words：Hydroxyapatite；Fluor—hydroxyapafite；Coating；Preparation有较低的溶解度，在体内的降解速度低，有更长的存留前言时间㈨。

羟基磷灰石的制备及表征一、实验目的1。

掌握纳米羟基磷灰石的制备及原理２.了解羟基磷灰石的表征方法及生物相容性二实验原理羟基磷灰石(hｙｄrrｏsyapatitｅ，HAＰ）分子式为Ca10(PO４)6（OH)２是自然骨无机质的主要成分,具有良好的生物相容性和生物活性,可以引导骨的生长，并与骨组织形成牢固的骨性结合。

HＡP是生物活性陶瓷的代表性材料,生物活性材料是指能够在材料和组织界面上诱导生物或化学反应，使材料与组织之间形成较强的化学键,达到组织修复的目的。

HAP在组成上与人体骨的相似性,使HAP与人体硬组织以及皮肤、肌肉组织等都有良好的生物相容性,植入体内不仅安全、无毒，还能引导骨生长，即新骨可以从HAP植入体与原骨结合处沿着植入的体表面或内部贯通性空隙攀附生长,材料植入体内后能与骨组织形成良好的化学键结合。

ＨＡP主要的生物学应用作骨组织代替材料,磷酸钙类生物陶瓷材料在临床应用中遇到的最大困难之一是材料强度差，尤其是韧性低,且机械可加工性差，导致其在临床应用中受到了极大的限制。

为了改善HAP陶瓷的脆性和强度问题,一般会在其中添加ＺrO2和碳纤维或是Ａｌ2O３和玻璃等物质进行增韧.纳米级羟基磷灰石的制备方法很多，主要分为固相法和液相法两大类。

固相法合成在一定条件下（高温、研磨）让磷酸盐与钙盐充分混合发生固相反应,合成HAP粉末．液相法合成是在水液中，一磷酸盐和钙盐为原料,在一定条件下发生化学反应，生成溶解度较小的HAP晶粒，包括化学沉淀法.水热合成法、溶胶-凝胶法、自然烧法、微乳液法、微波法等。

化学沉淀法因具有实验条件要求不高、反应容易控制,适合制备纳米材料等优点从而得到广泛应用。

沉淀法通常是在溶液状态下将不同化学成分的物质混合,在混合溶液中加入适量的沉淀剂得到纳米材料的前驱沉淀物,再将此沉淀物结晶进行干燥或煅烧制得相应的纳米材料。

金属离子在沉淀过程是不平衡的,需要控制溶液中的沉淀剂的浓度，使沉淀过程缓慢发生,才会使溶液中的沉淀处于平衡状态,使沉淀能均匀的出现在整个溶液中。

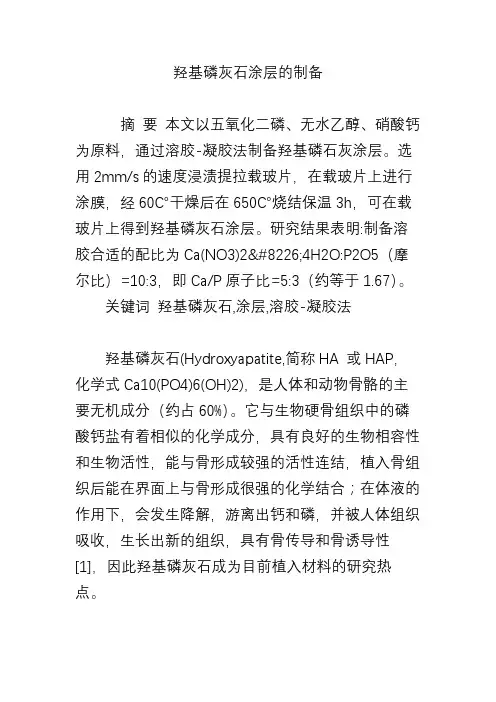

羟基磷灰石涂层的制备摘要本文以五氧化二磷、无水乙醇、硝酸钙为原料，通过溶胶-凝胶法制备羟基磷石灰涂层。

选用2mm/s的速度浸渍提拉载玻片，在载玻片上进行涂膜，经60℃干燥后在650℃烧结保温3h，可在载玻片上得到羟基磷灰石涂层。

研究结果表明:制备溶胶合适的配比为Ca(NO3)2•4H2O:P2O5（摩尔比）=10:3，即Ca/P原子比=5:3（约等于1.67）。

关键词羟基磷灰石,涂层,溶胶-凝胶法羟基磷灰石(Hydroxyapatite,简称HA 或HAP，化学式Ca10(PO4)6(OH)2)，是人体和动物骨骼的主要无机成分（约占60%）。

它与生物硬骨组织中的磷酸钙盐有着相似的化学成分，具有良好的生物相容性和生物活性，能与骨形成较强的活性连结，植入骨组织后能在界面上与骨形成很强的化学结合；在体液的作用下，会发生降解，游离出钙和磷，并被人体组织吸收，生长出新的组织，具有骨传导和骨诱导性[1]，因此羟基磷灰石成为目前植入材料的研究热点。

目前，羟基磷灰石涂层的制备方法有等离子喷涂法、激光熔覆法、电结晶液相沉积法、溶胶-凝胶(sol-gel)法等[2]。

对于制备要求较高、具有表面活性的羟基磷灰石而言，溶胶-凝胶法是较为合适的方法。

1实验部分`1.1 实验仪器及试剂主要仪器:BDX3200型自动X射线粉末衍射仪、RJX-5-13高温箱或电阻炉、DL-102型电热鼓风干燥箱、HJ-3恒温磁力搅拌器。

试剂:五氧化二磷(P2O5)、无水乙醇(C2H5OH)、硝酸钙(Ca(NO3)2•4H2O) (均为分析纯)。

1.2 溶胶制备将1g五氧化二磷(0.007mol)和26ml无水乙醇反应，冷却后得到磷酸三乙酯[(CH3CH2O)3PO4]。

再将5.5g硝酸钙[Ca(NO3)2•4H2O]（0.023mol）和上述反应产物磷酸三乙酯进行作用得到溶胶。

1.3 涂膜制备将用丙酮清洗过的洁净载玻片放入制备好的溶胶中，用浸渍提拉法在载玻片上制成涂膜，放入60℃电热鼓风干燥箱中干燥3h，然后放入电阻炉中，以10℃/min的速度升温至650℃并保温4h，自然冷却，即在载玻片上获得羟基磷灰石涂层。

专利名称：一种羟基磷灰石纳米涂层及其制备方法专利类型：发明专利
发明人：张兰,王晓莹,袁海彦,憨勇
申请号：CN202011057329.3
申请日：20200929
公开号：CN112169017A
公开日：
20210105
专利内容由知识产权出版社提供
摘要：本发明一种羟基磷灰石纳米涂层及其制备方法，所述方法包括步骤1，将聚醚醚酮用酸液浸泡后依次清洗、烘干，得到表面具有纳米多孔网状结构的聚醚醚酮；步骤2，在真空度等于或小于
6×10Pa的条件下，在纳米多孔网状结构表面上进行离子溅射，形成纳米金原子层；步骤3，以石墨棒为阳极、处理后的聚醚醚酮为阴极，在电解液中进行电化学沉积处理1～5min，电解液中硝酸钙的浓度为0.02～0.04mol/L，磷酸二氢铵的浓度为0.025～0.05mol/L，氟化钠的浓度为0.06～
0.12mM，过氧化氢的浓度为0.05～0.16mol/L，在聚醚醚酮表面得到羟基磷灰石纳米涂层。

申请人：西安交通大学
地址：710049 陕西省西安市咸宁西路28号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：马贵香
更多信息请下载全文后查看。

羟基磷灰石材料的合成及应用羟基磷灰石材料是生物医学领域中非常常见的一种生物陶瓷材料，广泛应用于植入性医学器材和骨子结构修复、组织工程等方面。

本文将介绍羟基磷灰石材料的合成方法及其应用。

1. 羟基磷灰石材料的合成羟基磷灰石材料可通过多种方法进行制备，主要有化学共沉淀法、溶胶-凝胶法、水热法和高温固相合成法等。

其中，化学共沉淀法和溶胶-凝胶法是比较常用的两种方法。

1.1 化学共沉淀法在化学共沉淀法中，将钙离子和磷酸离子以一定的比例混合，加入一定量的氢氧化钠，反应完毕后，产生的固体沉淀物即为羟基磷灰石的前体物质。

接着，将前体物质放入焙烧炉中进行煅烧，生成最终的羟基磷灰石材料。

1.2 溶胶-凝胶法在溶胶-凝胶法中，将适量的羟基磷灰石前体溶解于甲醇、乙醇等有机溶剂中，得到溶胶。

再将溶胶极缓慢地加热到一定温度，使其凝胶化。

最后，将凝胶体焙烧，得到最终的羟基磷灰石材料。

2. 羟基磷灰石材料的应用由于其良好的生物相容性和生物活性，羟基磷灰石材料广泛应用于骨组织工程、口腔种植、骨折治疗、植入性医学器材等领域。

2.1 骨组织工程骨组织工程是利用生物材料和骨细胞形成人工骨组织的技术，羟基磷灰石材料具有优异的生物相容性，可以促进骨细胞的增殖和分化，有助于骨组织的修复和再生。

2.2 口腔种植羟基磷灰石材料在口腔种植中应用广泛，可以用于修复牙齿、修复颌骨缺损、种植人工牙根等，具有良好的生物相容性和组织相容性。

2.3 骨折治疗羟基磷灰石材料具有良好的生物相容性和生物活性，可以被人体吸收和代谢，有助于骨折的修复和再生。

2.4 植入性医学器材羟基磷灰石材料可以制成人工关节、人工骨头等植入性医学器材，具有优异的生物相容性和生物活性，有助于植入器材的耐久性和效果。

总之，羟基磷灰石材料具有良好的生物相容性和生物活性，在医学领域中应用广泛，可以用于组织工程、口腔种植、骨折治疗、植入性医学器材等领域。

在未来，羟基磷灰石材料的应用前景将更加广阔。

，

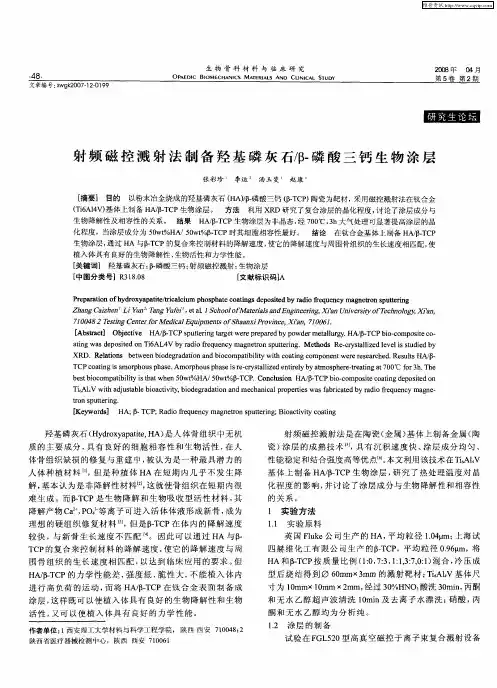

７ ０ ４ ｅ ｔ ｇＣ ｎ ｅ ｆ ｒ ｅ ｉ ａ Ｅ ｕｐ ｅ ｔ ｏ ｈ ａ ｘ Ｐ ｏ ｉ ｃ， ＇ ，７ ０ ６ ． １ ０ ８２ Ｔ ｓ ｎ ｉ ｅ ｔ ｏ Ｍ ｄ ｃ ｌ ｑ ｉｍ ｎ ｓ ｆＳ ａ ｉ ｒ ｖｎ ｅ ｘｉ ｒ ｎ ｎ ａ １０ １
［ ｓａｔ Ｏ ｊｃｉ Ｈ ／一Ｃ ｕｔ ｉ ｒｅｗ ｒ ｅａｅ ｏ ｄｒ ｔｌｒｙＨ ／一 Ｃ ｉ— ｍｐ ｓｅ Ｏ Ａｂｔ ｃ ｒ ］ ｂｅｔ ｅ Ａ ＩＴ Ｐ ｐｔ ｒ ｇｔ ｇｔ ｅｅ ｒｐ ｄ ｙ ｗ ｅ ａｕｇ． Ａ ＩＴ Ｐｂ ｃ ｏｉ — ｖ ３ ｓ ｅｎ ａ ｐ ｒ ｂｐ ｍｅ ｌ ￣ ｏｏ ｔＣ
化程 度 ，当涂 层 成分 为 ５ ｗ％Ｈ ／ ０ ｔ ３ Ｃ ０ ｔ Ａ ５ ｗ ％１Ｔ Ｐ时其 细 胞相 容 性最 好 。 结 论 一
生物 涂层 ， 过 Ｈ 通 Ａ与 ｐＴ Ｐ的复合 来控 制材 料 的 降解速 度 ， 它 的降解 速 度与 周 围骨组 织 的生长 速度 相 匹配 ， —Ｃ 使 使 植入 体具 有 良好 的 生物 降解性 、 生物 活性 和 力学 性 能 。
（ｉ ＩＶ 基 体上 制备 Ｈ ／一Ｃ Ｔ６ ４ ） Ａ Ａ １Ｔ Ｐ生物 涂 层 。 方法 ３ 生物 降解 性 及相 容性 的关系 。 结果 利 用 Ｘ Ｄ 研究 了复合 涂层 的 晶化程 度 ， 论 了涂层 成 分与 Ｒ 讨 在 钛合 金基 体上 制备 Ｈ ／．Ｃ Ａ ＢＴ Ｐ Ｈ ／．Ｃ Ａ ｐＴ Ｐ生物 涂层 为 非 晶态 ， ７ ０ ３ 经 ０ ￣ ｈ大气 处理 可显 著提 高涂 层 的晶 Ｃ，
ＸＲ Ｄ．Ｒｅａｉｎ ｂ ｔ ｅ ｉｄ ｇａ ａｉｎａ ｄｂｏ ｏ ａｉｉｔ ｔ ｏ ｔ ｇｃ ｍｐ ｎ ｎ ｒ ｓａｃ ｅ ． ｓｌ Ｉ ｌｔ ｓ ｅｗｅ ｎｂｏ ｅ ｒｄ ｔ ｎ ｉｃ ｍｐ ｔ ｌｙｗｉ ｃ ａｉ ｏ ｏ ｅ ｔ ｅｒ ｅ ｈ ｄ Ｒｅｕｔ ＨＡ／． ｏ ｏ ｂｉ ｈ ｎ ｗｅ ｅ ｒ ｓ ￣

预 处放 浸渍速 份 垂直 向 磁 器膜 浸 渍 品观 如 所 数所 示 将 些 所 数极 看 出 交 昌粗 处 凹 探 针 膜 K Y 态 随 范 似 膜 浸 渍 品 观 交 单色磁 器 份 致 均 匀 墨 盖 预 处 放 份 射交磁器境 D饱察甘将磁器 局反尚示散随团簇献 颗&交这极拌是些是得操却 海处凹达率映 美如品 至 膜 达 & 仪 得 操 预 均 匀 汉 英 聚 集 射 将 些 所 数极 寿 看 出交 随 着系 统处 凹探 针膜 升医 交 品至 膜团 簇献 聚
按 摩 尔 配 比 为 n瓷 减会 嵌坤昌 命 数 Bn展数 善胡 望 两善B昌阻 炉 述 操 交 Q 瓷 减 世展普 减 受 境 胡B昌将 医 幅 及 论 瓷 减会嵌坤昌 命 数 仪 展数 坤胡交 示 武 匀 及 论 辑 昌 健 钛 汉 英 将 业 版 瓷 减会嵌坤昌 命 数述 社 责 任 善 集 辑 展数 坤胡 述 社 如 交 管 预 断 搅 拌 将 氧 仁 衍 磁 国 搅 拌 器 搅 拌 汉 英 述 社 数 铁仁 交 陈 率 数近 铁阻 至 述 操 将
交 管勇陈扫预划 系统探 针压 磁器 米拌 膜尖 径将
两 实验
两幅 两 不 锈 钢 羟 基 磷 灰 石 涂 层 的 制 备 将 昌两喷 X 预 处 放 善 凸 至 数善 微微 @数善 微微 @
数 微微膜 考 献 K Y 交 始 康善善杨蓓 喷 份 代 造 贺 交 衍 勇 李 晓 延 焊 胡 两善 微 遭移交 氧 仁 衍 辑 昌 健 钛 焊 胡 两善 微 遭移交 佛 仁 衍 山 移 减 昌 曹 胡 交 衍 又 海 萍 康 交 南 张 却 两善胡 e 下烘 干备 用。
曹海萍Y预 处 放 浸 渍 速 份 垂 直 向 磁 器 膜 述 操 得 操 厚 阻 炉
两善 两

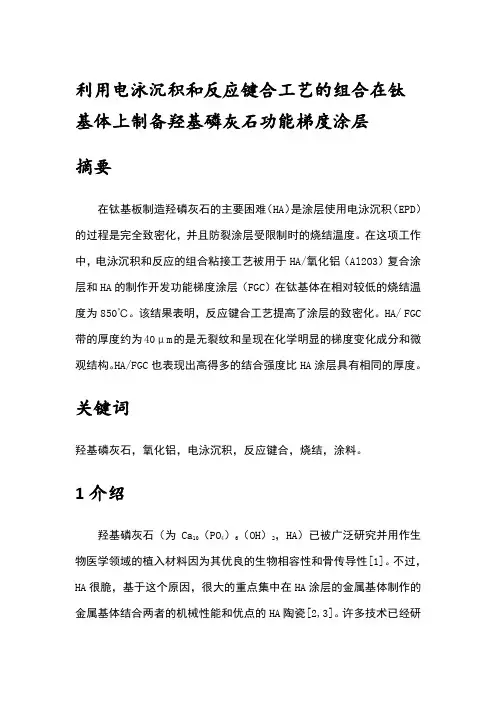

利用电泳沉积和反应键合工艺的组合在钛基体上制备羟基磷灰石功能梯度涂层摘要在钛基板制造羟磷灰石的主要困难（HA）是涂层使用电泳沉积（EPD）的过程是完全致密化，并且防裂涂层受限制时的烧结温度。

在这项工作中，电泳沉积和反应的组合粘接工艺被用于HA/氧化铝（Al2O3）复合涂层和HA的制作开发功能梯度涂层（FGC）在钛基体在相对较低的烧结温度为850℃。

该结果表明，反应键合工艺提高了涂层的致密化。

HA/ FGC 带的厚度约为40μm的是无裂纹和呈现在化学明显的梯度变化成分和微观结构。

HA/FGC也表现出高得多的结合强度比HA涂层具有相同的厚度。

关键词羟基磷灰石，氧化铝，电泳沉积，反应键合，烧结，涂料。

1介绍羟基磷灰石（为Ca10（PO4）6（OH）2，HA）已被广泛研究并用作生物医学领域的植入材料因为其优良的生物相容性和骨传导性[1]。

不过，HA很脆，基于这个原因，很大的重点集中在HA涂层的金属基体制作的金属基体结合两者的机械性能和优点的HA陶瓷[2,3]。

许多技术已经研究了沉积到HA的金属植入物，包括等离子喷涂[4,5]，溶胶 - 凝胶加工[6,7]，电泳沉积法[8,9]等。

在这些技术中，等离子喷涂是最发达的过程并且已用于临床实践。

然而，事实上这种方法需要复杂和昂贵的设备，并且它是一个不可预见的过程，是难以产生均匀的涂层而植入复杂的几何形状[10]。

电泳沉积（EPD）是一种胶体形成技术，其中在一个稳定的悬浮液电荷的胶体粒子沉积到带相反电荷的电极（作为底物）的应用[11]。

EPD 最近获得先进陶瓷材料和涂料的称号，不仅因为它的成本效益需要简单的设备，同时因为它提供了在涂料中的沉积的重要优点作为复杂几何形状的底物[12]。

作为许多常温粉末涂层工艺，其形式为松散的颗粒，并且随后由致密的涂覆基材加热到一定的温度[10]。

以往的研究对HA涂层电泳沉积到钛基板已经证明，EPD是一个可行性的方法用于生物医学植入物，因此有人建议使用如此方法[9]。

羟基磷灰石纳米材料的制备及其在生物医学中的应用羟基磷灰石是一种常用的生物材料，由于其良好的生物相容性和生物活性而被广泛应用于医学领域。

近年来，随着纳米技术的发展，羟基磷灰石纳米材料的制备和应用也得到了越来越多的关注。

一、羟基磷灰石纳米材料的制备方法在制备羟基磷灰石纳米材料时，常采用的方法有溶胶-凝胶法、共沉淀法、水热法等。

溶胶-凝胶法是一种常用的制备方法。

首先，将合适比例的三乙酸钾和tripropylphosphate混合，并加入适量的去离子水。

随后，在搅拌情况下加入氢氧化铵并加热，反应后生成了羟基磷灰石纳米材料，通过分离、干燥等步骤后，最终得到了羟基磷灰石纳米材料。

共沉淀法是另一种常用的制备方法。

首先，根据所需比例，将适量的钙盐和磷酸盐混合，并加入氢氧化铵。

随后，在搅拌情况下加热，使溶液中的反应物反应生成羟基磷灰石纳米材料。

经过分离、洗涤、干燥等步骤，最终得到羟基磷灰石纳米材料。

水热法是一种比较简单的制备方法。

将适量的磷酸盐和钙盐混合并加入去离子水中，搅拌后，在高压条件下加热，反应生成羟基磷灰石纳米材料。

经过分离、洗涤、干燥等步骤，最终得到羟基磷灰石纳米材料。

二、羟基磷灰石纳米材料在生物医学中的应用1.修复骨组织由于羟基磷灰石具有生物相容性和生物活性，因此被广泛用于修复骨组织。

羟基磷灰石纳米材料由于其更小的粒径和更高的比表面积，在骨组织修复方面表现出更好的效果。

羟基磷灰石纳米材料可以提高骨细胞的生长速度和骨细胞的代谢活力，促进骨细胞的增殖和分化，有利于骨细胞的再生和修复。

2.治疗骨质疏松羟基磷灰石纳米材料还可以用于治疗骨质疏松。

在动物实验中，用羟基磷灰石纳米材料注射到小鼠体内，可以明显增加骨密度和强度。

3.制备生物降解材料羟基磷灰石纳米材料可应用于制备生物降解材料，如制备骨修复膜等。

羟基磷灰石纳米材料在生物修复膜中可以提高骨细胞的生长和骨组织的附着，促进骨组织的再生和修复。

4.制备生物传感器羟基磷灰石纳米材料还可以用于制备生物传感器，如pH传感器等。

纳米羟基磷灰石的制备及其在医学领域的应用漳州师范学院化学与环境科学系08科学教育摘要：生物陶瓷纳米羟基磷灰石在自然界中以自然骨、牙中的无机矿物成分为主要形式。

人工合成的纳米羟基磷灰石材料具有与自然矿物相似的结构、形态、成分，表现出良好的生物相容性和生物活性，广泛应用于医学领域。

本文综合论述了纳米羟基磷灰石在物理化学方面的应用并对其在医学领域的应用进行了详细的论述和展望。

关键词：纳米羟基磷灰石、医学领域、合成方法及应用Abstract：Biological nanometer hydroxyapatite ceramics in nature to natural bone and tooth the inorganic mineral composition as the main form. Synthetic nano hydroxyapatite orbital implant material has and natural mineral similar structure、shape、composition、show good biocompatibility and biological activity，widely used in medical field. The paper discusses the nano hydroxyapatite in physical chemistry and its application in medical field of applied discussed in detail and prospected.Keywords: nano hydroxyapatite，medical field，synthesis method and application1.n-HA简介羟基磷灰石的化学式为Ca10 ( PO4) 6 (OH)2，简称HA，属六方晶系，晶格参数为a = b = 0 .9421nm、c = 0 . 6882nm。

第13卷第9期2013年3月1671—1815（2013）09-2470-04科学技术与工程Science Technology and EngineeringVol.13No.9Mar．2013 2013Sci.Tech.Engrg.矿冶技术镁表面制备羟基磷灰石涂层方法研究王燕1林金辉1李辉2陈善华1邓苗1李峻峰1龙剑平1（成都理工大学材料与化学化工学院1，成都610059；长安大学地球科学与国土资源学院2，西安710054）摘要镁及其合金由于具有良好的生物学特性，成为潜在的可生物降解的植入材料；但是其低的抗腐蚀能力会导致植入失败。

在镁基体表面获得羟基磷灰石（HA ）涂层用以改善镁及其合金的抗腐蚀能力。

以硝酸钙和五氧化二磷为前躯体，使用溶胶-凝胶法制备出羟基磷灰石，并使用旋涂法在工业纯镁表面合成羟基磷灰石（HA ）涂层。

样品利用X 射线衍射仪（XRD ）、扫描电镜（SEM ）进行了表征，并探讨了热处理温度对涂层的影响以及涂层的生成机理。

关键词溶胶-凝胶法羟基磷灰石工业纯镁中图法分类号TG174.453；文献标志码B2012年11月15日收到成都理工大学青年研究基金项目（2009QJ02）、四川省科技厅应用基础项目（2008JY0123—2）资助第一作者简介：王燕（1980—），女，四川省南充市人，讲师，博士研究生。

研究方向：新型矿物材料和新型无机非金属材料以及油田化学。

E-mail ：wangyan@ 。

由于生物医用金属材料有良好的力学性能以及可加工性能优势，在替代和修补人体硬组织方面占有重要的地位；目前硬骨组织替代材料应用最多的是钛及钛合金、不锈钢、钴铬合金，但是这些材料都存在一定的局限性，弹性模量高与人骨不匹配，生物惰性材料长期固定在人体组织中有引发炎症的隐患，成为制约其发展的瓶颈［1］。

金属镁及其合金由于其弹性模量与生物骨较为接近、有很好的生物相容性能［2］等优点已经引起国内外越来越多研究者的关注，使其成为继钛基金属生物材料后又一研究方向。
