真空皮带脱水机工作原理

一、设备说明1脱水带这是一条连接真空盘与脱水皮带上平台过滤表面的连接橡胶带。

在过滤过程中，脱水带支撑并携带滤布沿真空脱水机的托架移动。

脱水带上的排水孔何凹槽为滤布提供水压和气流。

脱水带两侧的安全极限开关在严重纠偏不当时会断开过滤器的电源。

2辊筒一个辊筒牵引脱水带移动，两个辊筒在真空脱水机的两侧分别对脱水带进行纠偏。

驱动滚筒牵引脱水带绕真空盘在装置内循环运动，从动辊筒通过在辊筒轴承两侧张紧使脱水带张紧。

3过滤器驱动脱水带的速度决定了滤饼的厚度和过滤的比率。

脱水带的速度是由控制面板上的可变频率驱动（VFD）来控制的。

4托架部件托架装置是用来沿真空脱水机的顶部支撑脱水带的。

它装有液体润滑系统以减少脱水带与滑动块之间的摩擦。

5滤布支撑辊与脱水带支撑辊滤布支撑辊与脱水带支撑辊支撑滤布和脱水带返回真空脱水机的进料口。

6滤布纠偏装置本装置是用来将滤布控制在真空脱水机的中心位置。

7脱水带止推辊装置脱水带两侧的止推辊装置是用来脱水带过度的错位和向一侧倾移。

8真空盘装置真空盘装置处于脱水带的下面，在过滤过程中用来将液体吸过滤布和脱水皮带。

过滤过程中收集的滤液被排到气液分离器中。

真空盘配备有一个升降装置，这使得可以将真空盘降低对其进行维护。

真空盘还装有一套液体润滑系统，以减少磨损后的真空带与真空盘装置间的拉力。

9滤布在脱水过程中将固体、液体物质分离。

它将滤饼从脱水带带到出料辊处，滤饼在出料辊处与滤布分离进入漏斗。

10滤布张紧装置本装置用于在过滤过程中维持滤布的张紧程度。

它由重力进行操作。

11给料箱装置将料浆分送到脱水带上。

12蒸汽罩当料浆从给料箱进入真空脱水机中时，蒸汽罩装置将有害气体从料浆中去除。

13滤饼清洗箱用来将清洗用水（或其他清洗用液体）分布到脱水带上来清洗滤饼。

14耐磨带装置耐磨带装置防止脱水带在真空盘处的磨损。

这些耐磨带位于真空盘与脱水带之间。

它们也装有张紧装置以调整张力。

15气液分离器气液分离器将水从料浆中分离出来，从而在真空脱水机中形成滤饼。

真空皮带脱水机及真空皮带脱水机详细说明真空皮带脱水机是我厂在引进国外同类产品技术基础上，自主开发的一种高效过滤固液分离设备。

以滤布为过滤介质，是充分利用物料重力和真空吸力实现固液分离的高效分离设备。

真空皮带脱水机采用整体的环形橡胶带作为真空室。

环形胶带由电机拖动连续运行，滤布铺敷在胶带上与之同步运行，胶带与真空滑台上环形摩擦带接触并形成水密封。

料浆由布料器均匀地布在滤布上。

当真空室接通真空系统时，在胶带上形成真空抽滤区，滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室，固体颗料被截留在滤布上形成滤饼。

进入真空室的液体经汽水分离器排出，随着橡胶带的移动，已形成滤饼依次进入滤饼洗涤区和洗干区，最后滤布与胶带分开，在卸料辊处将滤饼卸出。

卸除滤饼的滤布经清洗后获得再生，再经过一组支承辊和纠偏装置后重新进入过滤区，开始进入新一代过滤期。

真空皮带脱水机广泛应用于冶金、矿山、化工、电厂湿法烟气脱硫、煤化工、造纸、食品、制药及环保等行业。

特点：真空皮带脱水机采用了固定真空盒，胶带在真空盒上移动并与真空盒构成运动密封的结构形式，密封水既润滑剂又作冷却剂，可形成有效的真空密封。

•在胶带的支承方式上，采用滚动辊支承，可减少胶带运行的摩擦阻力，增加胶带的使用寿命。

•在整体结构上采用了模块化可拆式框架结构，确保了环行胶带的安装、维护和设备保养。

•实现了真正意义上的连续过滤，物料从进料、脱水、洗涤的连续真空状态。

•真空皮带脱水机是真空过滤机系列产品中过滤效率最高、生产能力最大、洗涤效果最好、是操作最简单的固液分离设备。

出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。

诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。

宫中府中，俱为一体；陟罚臧否，不宜异同。

若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。

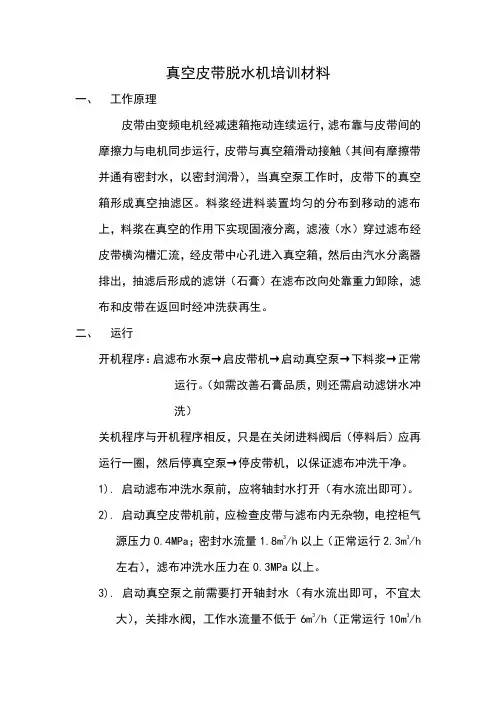

真空皮带脱水机培训材料一、工作原理皮带由变频电机经减速箱拖动连续运行，滤布靠与皮带间的摩擦力与电机同步运行，皮带与真空箱滑动接触（其间有摩擦带并通有密封水，以密封润滑），当真空泵工作时，皮带下的真空箱形成真空抽滤区。
