PLC的自动化电气安装调试维修措施

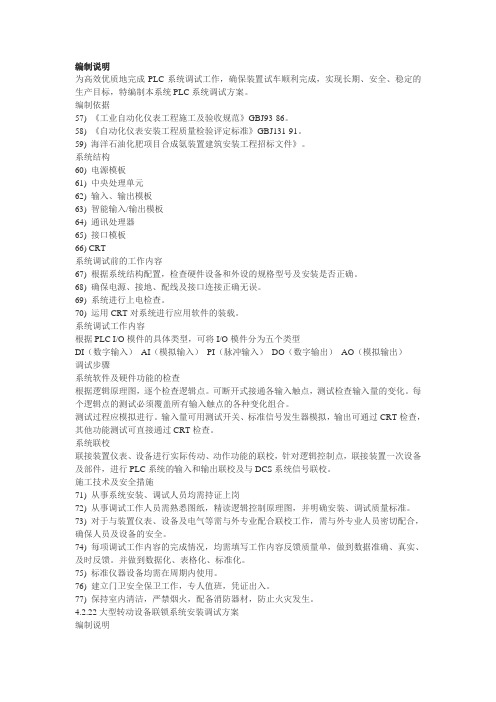

编制说明为高效优质地完成PLC系统调试工作，确保装置试车顺利完成，实现长期、安全、稳定的生产目标，特编制本系统PLC系统调试方案。

编制依据57) 《工业自动化仪表工程施工及验收规范》GBJ93-86。

58) 《自动化仪表安装工程质量检验评定标准》GBJ131-91。

59) 海洋石油化肥项目合成氨装置建筑安装工程招标文件》。

系统结构60) 电源模板61) 中央处理单元62) 输入、输出模板63) 智能输入/输出模板64) 通讯处理器65) 接口模板66) CRT系统调试前的工作内容67) 根据系统结构配置，检查硬件设备和外设的规格型号及安装是否正确。

68) 确保电源、接地、配线及接口连接正确无误。

69) 系统进行上电检查。

70) 运用CRT对系统进行应用软件的装载。

系统调试工作内容根据PLC I/O模件的具体类型，可将I/O模件分为五个类型DI（数字输入）AI（模拟输入）PI（脉冲输入）DO（数字输出）AO（模拟输出）调试步骤系统软件及硬件功能的检查根据逻辑原理图，逐个检查逻辑点。

可断开式接通各输入触点，测试检查输入量的变化。

每个逻辑点的测试必须覆盖所有输入触点的各种变化组合。

测试过程应模拟进行。

输入量可用测试开关、标准信号发生器模拟，输出可通过CRT检查，其他功能测试可直接通过CRT检查。

系统联校联接装置仪表、设备进行实际传动、动作功能的联校，针对逻辑控制点，联接装置一次设备及部件，进行PLC系统的输入和输出联校及与DCS系统信号联校。

施工技术及安全措施71) 从事系统安装、调试人员均需持证上岗72) 从事调试工作人员需熟悉图纸，精读逻辑控制原理图，并明确安装、调试质量标准。

73) 对于与装置仪表、设备及电气等需与外专业配合联校工作，需与外专业人员密切配合，确保人员及设备的安全。

74) 每项调试工作内容的完成情况，均需填写工作内容反馈质量单，做到数据准确、真实、及时反馈。

并做到数据化、表格化、标准化。

PLC调试是工业自动化领域中非常重要的一环，它直接影响到整个生产线的稳定运行。

在PLC调试过程中，有时会遇到各种问题，需要及时有效地解决。

本文将从广度和深度两个方面探讨PLC调试过程中可能遇到的问题及解决方法。

一、PLC调试中可能遇到的问题1. 电气接线问题在进行PLC调试时，电气接线问题是最常见的困扰。

这包括接线错误、接线松动、接线接触不良等情况。

这些问题会导致信号传输不畅或者错误的信号输入，影响PLC的正常运行。

2. 程序逻辑错误PLC程序逻辑错误可能源于编程人员的疏忽或者对系统理解不够深入。

逻辑错误可能导致输出信号无法正确触发或者触发时序不准确，从而影响设备的运行。

3. 通讯故障在工业自动化系统中，PLC通常需要与上位机或者其他设备进行通讯。

通讯故障可能由通讯线路故障、通讯协议不兼容等原因引起，这会导致PLC无法正常接收或发送信息。

4. 传感器故障传感器是PLC控制系统中的重要组成部分，它们用于检测物理量并将其转换为电信号。

传感器故障可能导致PLC无法准确获取输入信号，从而影响控制系统的运行。

5. 输出执行机构故障如果PLC的输出执行机构（例如继电器、电磁阀等）出现故障，可能导致输出信号无法正确触发，或者无法按时触发，进而影响设备的正常运行。

二、解决方法1. 电气接线问题的解决方法对于电气接线问题，首先需要仔细检查接线图和接线情况，确认接线无误。

可以使用万用表对接线进行逐一测试，找出问题所在并进行调整。

2. 程序逻辑错误的解决方法针对程序逻辑错误，需要认真审查PLC程序，对可能存在的逻辑错误进行逐一排查和修正。

可以运用仿真软件进行模拟测试，找出程序中的逻辑漏洞。

3. 通讯故障的解决方法在面对通讯故障时，首先需要检查通讯线路是否正常连接、通讯协议是否设置正确。

如果通讯协议不兼容，需要调整通讯协议或者进行转换。

4. 传感器故障的解决方法对于传感器故障，可以使用示波器或者逻辑分析仪等设备对传感器进行检测，找出故障原因并进行更换或修复。

电气自动化设备安装与维修的实践案例分享近年来，随着科技的不断发展和工业自动化的普及，电气自动化设备在各个行业中得到了广泛应用。

然而，由于其复杂的结构和高度的技术要求，电气自动化设备的安装和维修一直是一个具有挑战性的任务。

本文将分享一些实践案例，以期为从事电气自动化设备安装和维修的人员提供一些有益的经验和启示。

案例一：机器人装配线的电气安装某汽车制造厂为了提高生产效率，决定引进一条机器人装配线。

作为负责电气安装的技术人员，我首先需要对机器人进行电气布线和接线。

在实践中，我发现机器人的电气接线非常繁琐，需要准确地连接各个传感器和执行器。

而且，由于机器人的动作非常快，一旦出现接线错误，可能会导致机器人无法正常工作。

为了解决这个问题，我采取了以下措施：首先，我详细研读了机器人的电气接线图和说明书，确保对每个接线点的功能和连接方式有清晰的理解。

其次，我在接线之前，使用万用表对每个传感器和执行器的电气特性进行了测试，以确保它们的正常工作。

最后，在接线完成后，我进行了仔细的检查和测试，确保机器人能够按照预定的程序正常运行。

通过这次实践，我深刻体会到了电气安装的重要性和复杂性。

只有充分理解设备的电路原理和工作方式，才能保证安装的准确性和可靠性。

案例二：PLC控制系统的故障排除在某化工厂的生产线上，PLC控制系统突然出现了故障，导致整个生产线停工。

作为负责维修的技术人员，我需要尽快找到故障原因并进行修复。

首先，我对PLC控制系统的硬件进行了全面检查，包括检查电源、CPU模块、输入输出模块等。

在检查过程中，我发现一个输出模块的继电器损坏，导致信号无法正常传输。

我立即更换了继电器，并进行了测试，确保信号能够正常传输。

然而，故障并没有完全解决。

通过进一步的排查，我发现问题出在PLC程序中的一个逻辑错误上。

由于某个条件判断语句的错误，导致程序无法正确执行。

我对程序进行了修复，并重新加载到PLC中，最终成功解决了故障。

这个案例让我认识到，电气设备的故障排除不仅需要对硬件进行检查，还需要对软件进行分析和修复。

《基于 PLC 控制技术的电气自动化控制系统优化研究》摘要：随着科技的不断进步，电气自动化控制系统在工业生产中的重要性日益凸显。

可编程逻辑控制器（PLC）作为一种先进的控制技术，在电气自动化控制系统中得到了广泛应用。

本文深入研究了基于 PLC 控制技术的电气自动化控制系统的优化方法，包括硬件优化、软件优化和系统集成优化等方面。

通过实际案例分析，验证了优化后的系统在提高生产效率、降低成本和增强系统稳定性等方面的显著优势。

最后，对未来基于 PLC 控制技术的电气自动化控制系统的发展趋势进行了展望。

关键词：PLC 控制技术；电气自动化控制系统；优化研究一、引言电气自动化控制系统在现代工业生产中起着至关重要的作用，它能够实现对生产过程的自动控制和监测，提高生产效率、降低成本、保证产品质量。

可编程逻辑控制器（PLC）作为一种先进的控制技术，具有可靠性高、编程简单、维护方便等优点，在电气自动化控制系统中得到了广泛应用。

然而，随着工业生产的不断发展和技术的不断进步，对电气自动化控制系统的性能要求也越来越高。

因此，研究基于 PLC 控制技术的电气自动化控制系统的优化方法具有重要的现实意义。

二、PLC 控制技术概述（一）PLC 的基本概念和工作原理PLC 是一种专门为工业环境应用而设计的数字运算操作电子系统。

它采用可编程的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC 的工作原理主要包括输入采样、程序执行和输出刷新三个阶段。

在输入采样阶段，PLC 依次读取输入模块的状态，并将其存储在输入映像寄存器中；在程序执行阶段，PLC 按照用户编写的程序，对输入映像寄存器和输出映像寄存器中的数据进行逻辑运算和处理；在输出刷新阶段，PLC 将输出映像寄存器中的数据传送到输出模块，控制外部设备的运行。

（二）PLC 的特点和优势1.可靠性高：PLC 采用了先进的电子技术和抗干扰措施，具有很高的可靠性和稳定性，能够在恶劣的工业环境下长期稳定运行。

PLC电气系统中的故障原因与维护处理措施PLC（Programmable Logic Controller）电气系统是现代工业控制系统中常用的一种控制设备。

它具有自动化程度高、可靠性强、操作灵活等特点。

在长期运行过程中，PLC电气系统可能会出现各种故障，严重影响工业生产的正常进行。

对PLC电气系统的故障原因和维护处理措施进行详细的了解和掌握，对确保生产线的稳定运行具有重要意义。

PLC电气系统的故障原因主要包括以下几个方面：1. 电源故障：PLC电气系统的稳定运行离不开可靠的电源供应。

电源供应不稳定或者电源线路短路、断路等问题都可能导致PLC电气系统的故障。

2. 接线故障：PLC电气系统中存在大量的电气信号和电源线路的连接，如果接线不牢固、接触不良或者接线错误，都会导致PLC电气系统的故障。

3. 传感器故障：PLC电气系统通常需要接入各种传感器来感知周围环境的变化。

如果传感器损坏或者误差过大，都会导致PLC电气系统的故障。

4. 逻辑错误：PLC电气系统的控制程序是由逻辑电路组成的，如果逻辑电路设计错误或者逻辑关系设置错误，都会导致PLC电气系统的故障。

针对以上故障原因，可以采取以下维护处理措施：1. 定期检查电源供应：定期检查PLC电气系统的电源供应情况，确保电压稳定、电源线路完好，并及时更换老化的电源设备。

2. 定期检查接线状态：定期检查PLC电气系统的接线状态，确保接线牢固、接触良好，并排除接线错误。

3. 定期维护传感器：定期维护PLC电气系统中的传感器，清洁传感器表面、检查传感器的敏感度和精确度，并及时修理或更换损坏的传感器。

4. 定期检查逻辑电路：定期检查PLC电气系统中的逻辑电路，对逻辑关系进行调整和优化，确保逻辑电路的正确性。

为了应对PLC电气系统故障的发生，还可以采取以下预防措施：1. 建立完善的备份系统：定期备份PLC电气系统的控制程序和数据，以防数据丢失或程序损坏。

2. 增加安全保护措施：在PLC电气系统中增加合适的安全保护装置，如断路器、熔断器等，以防止过电流和短路等安全问题。

浅谈PLC的常见故障处理摘要：PLC是一种广泛应用于工业控制领域的自动化控制器。

在PLC的使用过程中，常常会遇到各种各样的故障问题。

本文着重分析了PLC的常见故障，以及如何处理这些故障，以便更好地使用PLC。

关键词：PLC，故障，处理正文：PLC通常用于自动控制和生产过程中的工业应用，它可以通过将各种传感器和执行器连接起来，以保证生产的可靠性和效率。

然而，在使用PLC的过程中，可能会遇到各种各样的问题。

本文将介绍一些常见的PLC故障，以及如何处理这些故障。

1. 通讯故障PLC的通讯故障可能会导致其无法正常工作，因此这种故障应该被优先处理。

在处理这种故障之前，需要检查PLC的通讯线路和连接器是否正常，以及是否有无线电干扰。

一旦检查出故障的原因，就需要及时修复。

2. 输入/输出故障PLC的输入和输出通常与机器的各种传感器和执行器相连，如果这些连接存在故障，PLC的输入和输出就会受到影响。

如发现输入或输出端口出现故障或无法接收/传输信号等问题，应检查端口的电缆是否损坏或未牢固连接。

3. 电源故障PLC的电源故障同样会影响其正常工作。

这种故障通常由于设备老化、电压波动等原因引起。

在处理电源故障之前，应该检查设备接线是否正常，并确保适当的电源供应做好防护。

4. 系统软件故障PLC的系统软件也可能出现问题，这可能会导致PLC无法正常工作。

常见的软件故障可能包括系统崩溃、无法启动或错误信息的重复。

在这种情况下，可以尝试重新安装系统软件或进行故障排除。

本文介绍了一些常见的PLC故障和处理方法，但这些故障不是全部，其他故障也需要在使用PLC时予以注意。

通过使用正确的故障处理方法，可以避免或解决PLC的故障，并确保PLC的稳定性和可靠性。

5. 内部电路故障PLC的内部电路故障可能是由于热损坏、静电干扰等原因引起的。

如果发现内部电路故障，应立即断电，并寻找专业技术人员进行维修和更换。

6. 人为操作失误PLC的使用也需要注意人为操作失误。

自动化生产线安装与调试一、简介自动化生产线是指通过计算机控制和自动化设备实现产品生产过程中的自动化操作的生产线。

本文将详细介绍自动化生产线的安装与调试过程，包括前期准备工作、设备安装、电气连接、软件配置和调试等内容。

二、前期准备工作1. 确定自动化生产线的布局和设计方案，包括设备摆放位置、输送路线等。

2. 准备所需的自动化设备和控制系统，包括机械设备、传感器、PLC（可编程逻辑控制器）等。

3. 安排专业人员进行安装与调试工作，确保具备相关技术和经验。

三、设备安装1. 根据设计方案，将自动化设备按照要求进行安装，包括固定设备、连接输送线等。

2. 确保设备安装坚固、稳定，并符合安全要求。

四、电气连接1. 进行电气路线的布置，包括供电路线、信号路线等。

2. 根据设备的电气接口要求，进行电气连接，确保连接正确、稳定。

五、软件配置1. 安装PLC控制系统的编程软件，并进行相应的配置。

2. 根据生产线的工艺流程，编写PLC程序，包括各个设备的控制逻辑、传感器的信号处理等。

3. 进行PLC程序的下载和调试，确保各个设备的控制功能正常。

六、调试1. 对自动化生产线进行整体调试，包括设备的启动、住手、速度控制等。

2. 检查设备之间的协调性，确保传送带、机械臂等设备的运动顺畅、无冲突。

3. 进行传感器的调试，确保传感器的信号准确、稳定。

4. 对设备进行负载测试，摹拟实际生产环境，确保设备能够正常工作。

七、验收1. 完成安装与调试后，进行自动化生产线的验收。

2. 检查设备的各项指标是否符合设计要求，包括生产效率、产品质量等。

3. 进行生产线的试运行，验证设备的稳定性和可靠性。

4. 根据验收结果，进行必要的调整和改进，确保生产线的正常运行。

八、总结本文详细介绍了自动化生产线安装与调试的流程和步骤，包括前期准备工作、设备安装、电气连接、软件配置和调试等内容。

通过严格按照标准流程进行操作，可以确保自动化生产线的安装与调试工作顺利进行，并最终实现生产线的正常运行。

基于PLC控制的自动化线体保养与维修[摘要]本文围绕自动生产线实验平台的组成原理和系统调试而展开叙述，通过对实验平台调试阶段遇到的问题进行简要的分析，展开了对自动化生产线实验平台的系统结构、系统集成技术、网络建设及其各单元的组成和通信的详细分析，尤其是着力于对自动化生产线实验平台各单元及其主要设备的原理、功能的研究。

[关键词] PLC；自动线；保养；维修第一章绪论随着时代的发展和科技的进步，微电子和计算机技术也正以迅猛之势提升了其应用价值，其中可编程控制器大大提升了其计算机功能的应用范围，可以进行数据处理、通信网络、逻辑控制。

但是，其缺点也是不可忽视的，在安装和使用中，PLC由于各种综合因素的影响和干扰，往往无法正常展开工作，所以我们需要定期的诊断并及时排除干扰因素。

为了提高技术应用能力、掌握机电专业知识和技能，从而展开了以实验培训平台为性质的自动化生产线实验平台的设计。

为了满足学校和企业的培训需求，达到自动化生产线的"仿真" 要求，从而对于该培训平台设定了能够任意对其进行设置故障、拆卸、组装，保持安装工作随时随地的顺利进行并能够预留工作站的标准。

第二章 PLC控制的自动化线设计2.1 系统总体设计2.1.1自动线实验平台的组成由“进料单元、加工单元、装配单元、输送单元和分拣单元"这主要的五个单元，共同构成了自动线实验平台，既可以相互独立，成为一个独立的、机电一体化的系统，也可以相互关联，其中输送单元和装配单元的运作离不开机械手装置，输送单元和分选装置的运作也离不开电动驱动。

分选机组输送带对于多定位点和远程控制起着重要作用，所以在由变频器驱动的三相异步电动机交流驱动装置中，我们加入了该输送带。

并且在气动执行器的加持下，每个单元各行其位，各司其职。

2.2.3 气动控制设计该系统的电路应用的是具有双作用的缸排气节气门调速电路。

当其进行工作的时候，需要在排气室中的与负载相对应的背压，所以能够在面对负载保持不变或者是略有变化时，维持其移动。
