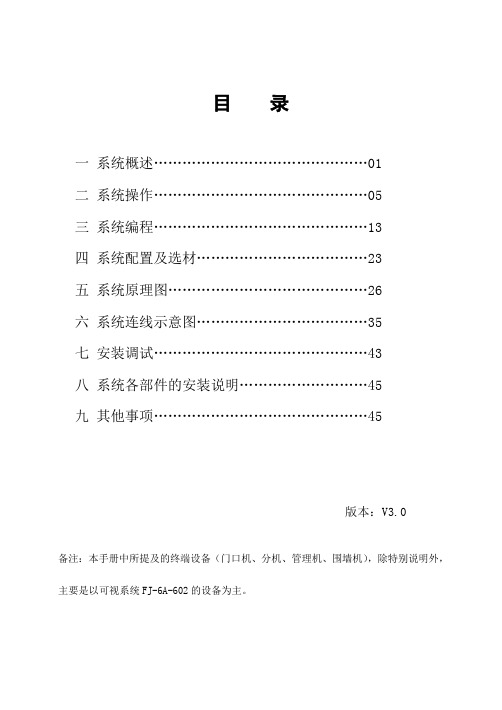

目录一系统概述 (01)二系统操作 (05)三系统编程 (13)四系统配置及选材 (23)五系统原理图 (26)六系统连线示意图 (35)七安装调试 (43)八系统各部件的安装说明 (45)九其他事项 (45)版本：V3.0备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统FJ-6A-602的设备为主。
一、系统概述FJ-6A-602楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。
系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。
FJ-6A-601楼宇对讲系统是非可视系统，除无视频外，其余性能与FJ-6A-602系统相同。
两种系统主要适用于多层、小高层、高层楼型及别墅区的联网对讲与联网多防区报警。

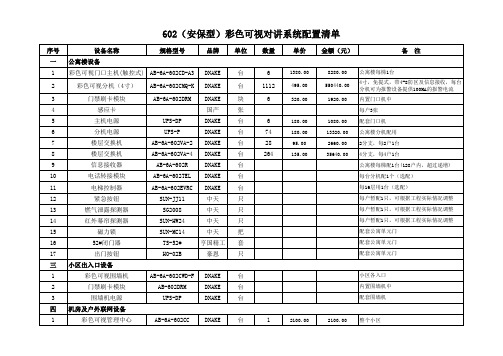

整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。
（见下表）第页1第页2第页3◇编码门口主机FJ-6A-602D长×宽×厚(mm) 外形尺寸：316*136*56开孔尺寸：280*114*34第 页4◇ 可视室内分机长×宽×厚(mm)外形尺寸：220*205*65（FJ-6A-602M ） 235*188*50（FJ-6A-602MQ ）、◇ 二次门口机FJ-6A-602SD长×宽×厚(mm)外形尺寸：146*120*30◇楼层交换机（FJ-6A-602VA）长×宽×厚(mm)外形尺寸：126*150*40第 页5◇ 主机电源/楼层交换机电源/管理中心电源（UPS-DP/UPS-P/UPS-CP ）长×宽×厚(mm)外形尺寸：190*180*73◇ 管理中心机（FJ-6A-602C ）长×宽×厚(mm)外形尺寸：430*260*55 mm二、系统操作（一）门口机（602D ）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。
