建筑给排水课程设计书一、课程目标知识目标：1. 学生能够掌握建筑给排水的定义、分类及系统构成，理解其在我国建筑行业中的应用和重要性。
2. 学生能够了解建筑给排水系统的设计原理和主要设计标准，掌握相关设计计算方法。
3. 学生能够掌握建筑给排水系统中常见设备、管材及附件的选用原则，了解其性能和安装要求。
技能目标：1. 学生能够运用所学知识，分析建筑给排水系统的实际案例，提出合理的设计方案。
2. 学生能够运用相关软件和工具，完成建筑给排水系统的初步设计和计算。
3. 学生能够通过实际操作，掌握建筑给排水系统中设备、管材及附件的安装方法。
情感态度价值观目标：1. 培养学生对建筑给排水工程的兴趣，提高其从事相关专业工作的积极性和主动性。
2. 增强学生的环保意识，使其认识到建筑给排水系统在节能减排、水资源保护方面的重要性。
3. 培养学生的团队协作意识，使其在项目实施过程中，学会与他人合作、沟通，共同解决问题。
课程性质：本课程为专业实践课程，以理论教学和实践操作相结合的方式进行。
学生特点：学生具备一定的建筑基础知识，但对给排水系统的了解较少，需要从基础学起，逐步提高。
教学要求：教师应注重理论与实践相结合，通过案例分析、实际操作等教学方法，提高学生的专业素养和实际操作能力。
同时，关注学生的个体差异，因材施教，使学生在课程学习中取得最佳成果。
二、教学内容1. 建筑给排水概述：介绍建筑给排水的定义、分类、系统构成及其在建筑行业中的应用。
教材章节：第一章 建筑给排水概述内容安排：讲解建筑给排水的起源、发展，各类给排水系统的特点及适用范围。
2. 建筑给排水设计原理与标准：学习建筑给排水系统的设计原理、主要设计标准和计算方法。
教材章节：第二章 建筑给排水设计原理与标准内容安排：详细介绍给排水系统的设计原理，对比分析不同设计标准的差异，举例说明设计计算方法。
3. 常见设备、管材及附件选用与安装：学习建筑给排水系统中常见设备、管材及附件的选用原则和安装要求。
前言在这学期的第16周，我们进行了《建筑给水排水工程》的课程设计。
这次课程设计的主要目的是锻炼同学们独立分析、设计、计算、绘图的能力和查阅各种设计规范的能力，是对课本所学知识的大总结。
我所设计的对象为一栋4层学生宿舍，主要内容包括给水工程设计，排水工程设计和消防工程设计。
在课程设计的过程中不仅要能完成各种给排水任务，还要从多种满足条件的系统中选取最佳方案。
设计过程要特别注意锻炼自己熟悉相应的设计规范的能力，分析设计的能力和按标准绘图的能力。
由于这是我第一次做建筑给水排水工程的设计，能力有限，可能会有一些错误，不足之处请老师批评指正，在此表示感谢！PrefaceIn this semester of sixteenth weeks, we conducted a" building water supply and sewerage engineering" course design. This curriculum design is the main purpose of training students independent analysis, design, calculation, drawing ability and access to a variety of design ability, is the textbook knowledge summary.I design the object for a 4 student’s dormitory, mainly including the design of water supply engineering, drainage engineering design and fire protection engineering design. In the process of curriculum design should not only can complete various drainage task, but also from a variety of meet the conditions of the system optimal scheme. The design process should pay special attention to exercise their own familiar with the corresponding design specification capability, analysis ability and in accordance with the standard design drawing ability.Because it is my first time to do building water supply and drainage engineering design, limited capacity, there may be some errors, I hope teacher can criticism the inadequacies, thanks!目录一 2#宿舍楼给水工程设计 (1)1.1原始资料 (1)1.2设计任务 (1)1.3给水设计方案概述 (1)1.4设计计算 (1)1.4.1室内给水系统的计算 (2)1.4.2屋顶水箱容积计算: (2)1.4.4室内各管段水力计算 (3)二2#宿舍楼排水系统设计 (10)2.1排水系统要求 (10)2.2 排水系统计算 (11)三 2#宿舍楼消防系统设计 (19)3.1选择消防给水方式 (19)3.2消火栓的布置 (19)3.3水力计算 (19)结束语 (22)一 2#宿舍楼给水工程设计1.1原始资料该楼位于平顶山市第一高级中学，是一座4层的集体宿舍，每层功能如下：一层为乒乓球室，二层以上为学生宿舍，层高3.2米。
课程设计说明书课程名称：建筑给水排水工程课程设计题目：学院：建筑工程系：土木工程专业：给水排水工程班级：给水排水2012学号： 6002212005学生姓名：彭学政起讫日期： 2015.6.24～2015.7.8指导教师：黄小华、刘振中、杨长河、李鹏程系分管主任：审核日期：第一篇设计说明书第一章给水工程设计1.1 给水工程设计1.1.1 设计方案1.1.2 设计方案比较结论1.1.3 室内给水系统1.1.4 室外给水系统1.2 给水系统的组成1.3.2 管材第二章消火栓消防工程设计2.1 消火栓消防工程设计基本参数2.2 消火栓消防工程设计方案比较2.2.1 设计方案2.3 消火栓消防系统的设计2.3.1 室外消火栓消防管道2.3.2 室内消火栓消防系统2.3.3 室内消火栓布置2.4 管材第三章污废水排水工程设计3.1 排水体制确定3.2 污废水排水工程设计方案比较3.2.1 设计方案3.3 污废水排水工程的设计3.3.1 室内污废水排水管道3.4 污废水排水系统的组成3.5 设备及管材3.5.1 设备3.5.2 管材3.6 施工要求第二篇设计计算书第五章冷水系统计算第六章消火栓给水系统计算6.1 基本参数6.1.1 设计参数6.2 消火栓的间距及布置6.2.1 消火栓保护半径6.3 消火栓系统水力计算6.3.1 确定设计参数6.3.2 计算水枪喷嘴所需水压H q6.3.3 计算水龙带水头损失H d6.3.4 计算消火栓口处所需水压H xh6.3.5 校核6.3.6 屋顶消火栓6.3.7 水力计算6.4 消防贮水设备6.4.1 水泵接合器设置第七章喷淋系统计算第八章污废水排水系统计算7.1 设计秒流量公式7.2 室内排水系统水力计算7.2.1 基本规定7.2.2 排水系统横支管水力计算7.2.3 排水系统立管水力计算7.3 化粪池的计算第九章材料一览表设计参考资料设计体会第一篇设计说明书第一章给水工程设计1.1给水工程设计1.1.1 设计方案（1）基本原则根据《建筑给水排水规范》（GB50015-2003）（以下简称《建规》）3.3条规定，给水系统选择有如下原则：①应尽量利用城市市政给水管网的水压直接供水。

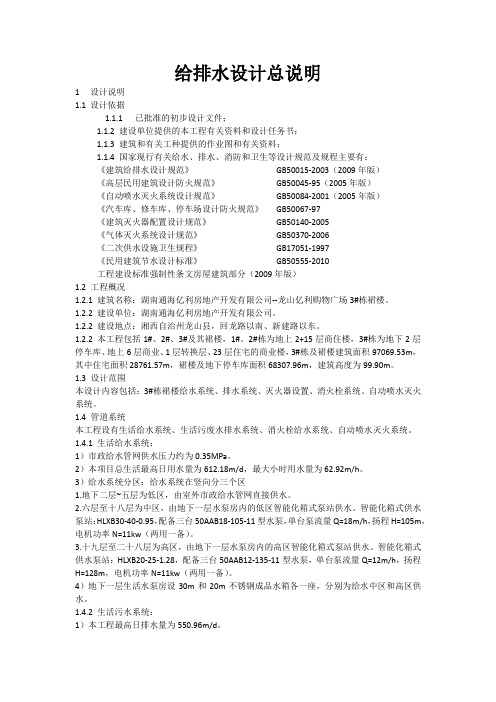

给排水设计总说明1设计说明1.1设计依据1.1.1已批准的初步设计文件；1.1.2 建设单位提供的本工程有关资料和设计任务书；1.1.3 建筑和有关工种提供的作业图和有关资料；1.1.4 国家现行有关给水、排水、消防和卫生等设计规范及规程主要有：《建筑给排水设计规范》GB50015-2003（2009年版）《高层民用建筑设计防火规范》GB50045-95（2005年版）《自动喷水灭火系统设计规范》GB50084-2001（2005年版）《汽车库、修车库、停车场设计防火规范》GB50067-97《建筑灭火器配置设计规范》GB50140-2005《气体灭火系统设计规范》GB50370-2006《二次供水设施卫生规程》GB17051-1997《民用建筑节水设计标准》GB50555-2010工程建设标准强制性条文房屋建筑部分（2009年版）1.2 工程概况1.2.1 建筑名称：湖南通海亿利房地产开发有限公司--龙山亿利购物广场3#栋裙楼。
1.2.2 建设单位：湖南通海亿利房地产开发有限公司。
1.2.2 建设地点：湘西自治州龙山县，回龙路以南、新建路以东。
1.2.2 本工程包括1#、2#、3#及其裙楼，1#、2#栋为地上2+15层商住楼，3#栋为地下2层停车库、地上6层商业、1层转换层、23层住宅的商业楼，3#栋及裙楼建筑面积97069.53m，其中住宅面积28761.57m，裙楼及地下停车库面积68307.96m，建筑高度为99.90m。
1.3 设计范围本设计内容包括：3#栋裙楼给水系统、排水系统、灭火器设置、消火栓系统、自动喷水灭火系统。
1.4 管道系统本工程设有生活给水系统、生活污废水排水系统、消火栓给水系统、自动喷水灭火系统。
1.4.1 生活给水系统：1）市政给水管网供水压力约为0.35MPa。
2）本项目总生活最高日用水量为612.18m/d，最大小时用水量为62.92m/h。
3）给水系统分区：给水系统在竖向分三个区1.地下二层~五层为低区，由室外市政给水管网直接供水。
建筑给排水 课程设计一、课程目标知识目标：1. 学生能理解建筑给排水的概念、原理及其在建筑中的作用。
2. 学生能掌握建筑给排水系统的基本组成部分及其功能。
3. 学生能了解建筑给排水系统的设计原则和施工要求。
技能目标：1. 学生能运用建筑给排水的相关知识，分析并解决实际问题。
2. 学生能通过查阅资料、图纸等方式，了解建筑给排水系统的实际应用。
3. 学生具备一定的建筑给排水系统设计和施工的能力。
情感态度价值观目标：1. 学生培养对建筑给排水工程领域的兴趣，激发学习热情。
2. 学生认识到建筑给排水工程在环保、节能等方面的重要性，树立绿色环保意识。
3. 学生在团队协作中培养沟通、交流能力，增强合作意识。
课程性质：本课程为专业实践课程，旨在让学生掌握建筑给排水的基础知识和实践技能。
学生特点：高中年级学生，具备一定的物理知识和动手能力，对实际工程有较高的兴趣。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力。
通过课程学习，使学生能够达到上述课程目标，为今后的学习和工作打下坚实基础。
二、教学内容1. 建筑给排水基本概念：讲解建筑给排水系统的定义、分类及作用，对应教材第一章。
2. 建筑给排水系统组成：详细介绍给水系统、排水系统、中水回用系统等组成部分及其功能，对应教材第二章。
3. 建筑给排水设计原则：分析建筑给排水设计的基本原则，如安全性、经济性、环保性等，对应教材第三章。
4. 建筑给排水施工技术：讲解建筑给排水系统的施工工艺、施工标准和质量控制，对应教材第四章。
5. 建筑给排水系统维护与管理：介绍建筑给排水系统的日常维护、检修和管理方法，对应教材第五章。
6. 建筑给排水案例分析：分析典型建筑给排水工程案例，让学生了解实际工程中的应用，对应教材第六章。
教学大纲安排：第一周：建筑给排水基本概念及系统分类第二周：建筑给排水系统组成及功能第三周：建筑给排水设计原则第四周：建筑给排水施工技术第五周：建筑给排水系统维护与管理第六周：建筑给排水案例分析及讨论教学内容注重科学性和系统性，结合教材章节，按照教学大纲安排，确保学生能够循序渐进地掌握建筑给排水知识。
北京交通大学《建筑给排水》大作业设计专业：环境工程班级：环境1101学生姓名：沈悦学生学号: 11233017指导教师：王锦土建学院建筑市政环境工程系二○一四年四月目录第1篇设计说明书第1章设计基本内容和要求1.1设计资料 (3)1.2设计主要内容 (3)1.3课程设计基本要求 (3)1.4设计重点研究问题 (3)1.5评分标准 (3)第2章室内给水工程2.1 给水方式的选择 (4)2.2 给水管道的布置与敷设 (4)2.3 管材和管件 (5)第3章建筑消防给水系统3。
1 消火栓给水系统的布置 (5)3.2 消火栓布置 (6)3.3 消防管道布置 (7)3.5 具体设计图样 (7)第4章建筑排水系统4。
1 排水系统分类 (7)4。
2 排水系统组成 (7)4.3 排水方式的选择 (8)4.4 排水管道的布置与敷设 (8)4。
5 排水管网设计图样 (10)第5章建筑雨水系统 (11)第2篇设计计算书第1章室内生活给水系统 (11)第2章建筑消火栓给水系统设计 (13)第3章建筑排水系统设计 (15)第4章建筑雨水排水系统设计 (18)第5章参考文献 (18)第3篇课程设计总结第1章心得及致谢 (19)第1篇设计说明书第一章设计基本内容和要求：1。
1设计资料1。
工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。
该幢楼包括四个单元，各单元各层的建筑结构基本相同(见建筑平面图）.在该幢建筑物的北侧共建四个出口：分别对应于每个单元,每个单元的每层有两个住户，每个住户为三室两厅的一套,每套间均设有厨房与两个卫生间。
该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0。
000m，冻土深度为0.7m.2。
背景资料本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。
本建筑±0。
00以上排水采用重力排水，±0。
建筑给排水课程设计说明书南昌航空大学科技学院课程设计说明书课程设计名称：建筑给水排水设计课程设计题目：象湖某住宅楼给排水设计学部名称：专业：给水排水工程班级：学号：姓名：评分：教师：20年月日目录第一章设计任务及设计资料31.1设计资料31.1.1给水系统31.1.2排水系统31.1.3消防系统3第二章方案设计说明42.1给水工程设计42.1.1给水系统的选择42.1.2给水方案比较和确定42.2排水工程设计52.3消防给水设计6第三章设计计算63.1管道的水力计算63.1.1设计秒流量的计算63.1.2给水管道水头损失的确定83.2低区水压力校核133.2.1建筑内给水系统所需水压133.2.2管道总水头损失计算133.2.3水流通过水表时的水头损失133.2.4给水系统所需压力143.3高区水压力计算143.4消火栓给水系统的计算153.4.1消火栓的布置153.4.2水枪喷嘴处所需水压163.4.3水带阻力173.4.4消火栓口所需的水压173.4.5水力计算173.4.6水泵接合器的选定183.4.7消防水池的计算193.4.8消防水箱的计算19 3.5建筑内部排水系统的计算19 3.6化粪池设计计算293.7屋面雨水系统的计算303.7.1降雨强度30参考文献33第一章设计任务及设计资料1.1设计资料本设计为南昌市象湖某住宅楼给排水设计，根据本楼的性质用途及建设单位的要求，室内有完善的给排水系统，该大楼要求消防给水安全可靠，设置独立的消火栓给水系统以及灭火器。
1.1.1给水系统该楼以城市管网为水源，从城市道路干管中取水，已知室外给水管网常年可保证的工作水压为250KPa，市政给水管DN300，分别位于建筑北侧及南侧道路下。
埋深相对本建筑+0.00为1.20m。
1.1.2排水系统室内排水系统采用雨污分流，污废合流的排水方式，市政排水管DN500，位于建筑北侧道路下，埋深相对本建筑+0.00为2.50m。
《建筑给水排水工程》课程设计说明书第一部分 设计任务书略第二部分 住宅给水系统设计计算一、设计说明1、给水方式的选择生活小区范围内室外自来水管管径为DN150，供水水压为：冬天H 供=40mH 2O ；夏天用水高峰16～20时，H 供=20～25mH 2O ；23～4时，H 供=35～40mH 2O 。
根据经验，按建筑物层数粗略估计所需最小服务水压值为36mH 2O ，因此室外管网不能周期性满足室内给水水压要求，故采用单设水箱的上行下给式给水方式：室外管网直接将水输入水箱，由水箱向住宅内给水系统供水。
由此达到调节水量、水压的目的。
2、给水系统的组成本住宅给水系统由引入管、给水管道、屋顶水箱、给水附件、水表等组成。
3、给水管道布置与安装(1)给水管道采用PPR 管材，接口采用挤压夹紧法连接。
(2)各层给水横支管采用暗装布置敷设。
(3)管道外壁距墙面不小于50mm ，离梁柱子设备之间的距离为50mm ，立管外壁距墙、梁、柱净距不小于50mm ，支管距墙、梁、柱净距为20～25mm 。
(4)给水管道与排水管道平行布置时，其距离大于500mm ；交叉布置时，其距离大于150mm ，且给水管道敷设在排水管道的上面。
(5)给水立管通过楼板时预留管套，且高出地面10～20mm 。
(6)给水立管横支管上设阀门，管径DN>50mm 时设闸阀，DN ≤50mm 时设截止阀。
(7)引入管穿地下室外墙时应设置套管。
(8)住宅的室外给水管道，沿区内道路平行于建筑物敷设，管道外壁距建筑物外墙净距不宜小于1.0m ，且不得影响建筑物基础。
(9)管顶最小覆土厚度不得小于冰冻线以下0.15m ，行车道下的管道覆土厚度不宜小于0.7m 。
(10)为防止管道腐蚀，管道不允许布置在烟道、风道、电梯井和排水沟内，不允许穿越大、小便槽等。
二、生活给水管道的设计计算1、设计标准参数的确定根据《建筑给水排水设计规范》（GB50015-2003），按建筑设计资料、建筑物性质和卫生设备的完善程度，其用水定额可取0200/q L d =⋅（人），小时变化系数取 2.5h K =。
课程设计说明书课程名称：建筑给水排水工程设计题目：建筑给水排水工程设计院系：建筑环境与能源工程系班级：设计者：学号：指导教师：余海静、王增欣、王远红、田长勋设计时间：2011.12.26~11.12.30目录第一章设计任务书第二章设计说明书第一节给水系统设计说明书---------------------- 错误！未定义书签。
一、给水系统分类............................... 错误！未定义书签。
二、给水系统组成............................... 错误！未定义书签。
三、给水方式选择............................... 错误！未定义书签。
四、给水系统布置方式........................... 错误！未定义书签。
五、给水管道布置与敷设......................... 错误！未定义书签。
六﹑给水管材及附件............................. 错误！未定义书签。
第二节排水系统设计说明书---------------------- 错误！未定义书签。
一﹑排水系统分类............................... 错误！未定义书签。
二﹑排水系统的组成............................. 错误！未定义书签。
三、排水系统选择............................... 错误！未定义书签。
四、排水管道布置和敷设......................... 错误！未定义书签。
五、排水管材与附件............................. 错误！未定义书签。
第三章设计计算书.............................. 错误！未定义书签。
一、最高日用水量............................... 错误！未定义书签。
北京交通大学《建筑给排水》大作业设计专业：环境工程班级：环境1101学生：悦学生学号： 11233017指导教师：王锦土建学院建筑市政环境工程系二○一四年四月目录第1篇设计说明书第1章设计基本容和要求1.1设计资料 (3)1.2设计主要容 (3)1.3课程设计基本要求 (3)1.4设计重点研究问题 (3)1.5评分标准 (3)第2章室给水工程2.1 给水方式的选择 (4)2.2 给水管道的布置与敷设 (4)2.3 管材和管件 (5)第3章建筑消防给水系统3.1 消火栓给水系统的布置 (5)3.2 消火栓布置 (6)3.3 消防管道布置 (7)3.5 具体设计图样 (7)第4章建筑排水系统4.1 排水系统分类 (7)4.2 排水系统组成 (7)4.3 排水方式的选择 (8)4.4 排水管道的布置与敷设 (8)4.5 排水管网设计图样 (10)第5章建筑雨水系统 (11)第2篇设计计算书第1章室生活给水系统 (11)第2章建筑消火栓给水系统设计 (13)第3章建筑排水系统设计 (15)第4章建筑雨水排水系统设计 (18)第5章参考文献 (18)第3篇课程设计总结第1章心得及致 (19)第1篇设计说明书第一章设计基本容和要求：1.1设计资料1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。
该幢楼包括四个单元，各单元各层的建筑结构基本相同（见建筑平面图）。
在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。
该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0.000m，冻土深度为0.7m。
2. 背景资料本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。
本建筑±0.00以上排水采用重力排水，±0.00以下采用压力提升排水。
北京交通大学《建筑给排水》大作业设计专业：环境工程班级：环境1101学生姓名：沈悦学生学号：11233017指导教师：王锦土建学院建筑市政环境工程系二○一四年四月目录第1篇设计说明书第1章设计基本内容和要求1.1设计资料 (3)1.2设计主要内容 (3)1.3课程设计基本要求 (3)1.4设计重点研究问题 (3)1.5评分标准 (3)第2章室内给水工程2.1 给水方式的选择 (4)2.2 给水管道的布置与敷设 (4)2.3 管材和管件 (5)第3章建筑消防给水系统3.1 消火栓给水系统的布置 (5)3.2 消火栓布置 (6)3.3 消防管道布置 (7)3.5 具体设计图样 (7)第4章建筑排水系统4.1 排水系统分类 (7)4.2 排水系统组成 (7)4.3 排水方式的选择 (8)4.4 排水管道的布置与敷设 (8)4.5 排水管网设计图样 (10)第5章建筑雨水系统 (11)第2篇设计计算书第1章室内生活给水系统 (11)第2章建筑消火栓给水系统设计 (13)第3章建筑排水系统设计 (15)第4章建筑雨水排水系统设计 (18)第5章参考文献 (18)第3篇课程设计总结第1章心得及致谢 (19)第1篇设计说明书第一章设计基本内容和要求：1.1设计资料1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。
该幢楼包括四个单元，各单元各层的建筑结构基本相同（见建筑平面图）。
在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。
该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0.000m，冻土深度为0.7m。
2. 背景资料本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。
本建筑±0.00以上排水采用重力排水，±0.00以下采用压力提升排水。
污废水经污水管道收集后排入室外化粪池，经化粪池处理后，排入市政污水管网。
3. 建筑图纸：首层及标准层。
4. 气候暴雨强度等条件按各位同学家乡考虑。
1.2设计主要内容1. 多层建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图草图；2. 多层建筑消防系统方式选择与设计计算,完成该建筑的消防系统平面图和系统图草图；3. 多层建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图；4. 多层建筑雨水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图；1.3基本要求1. 建筑给水、排水、消防、雨水各系统的体制应当合理选择，注意技术先进性和经济合理性。
2. 根据选定的系统体制，按照相关设计手册，确定有关的设计参数、尺寸和所需的材料、规格等。
3．平面图管线布置合理，并注意各管线交叉连接，注意立管编号。
1.4设计重点研究的问题：建筑给水、排水、雨水、消防系统的体制选择，尤其是消火栓系统的设计计算。
参考资料推荐：［1］王增长，《建筑给水排水工程》第六版，中国建筑工业出版社1998［2］高明远，《建筑给水排水工程学》中国建筑工业出版社2002［3］严煦世，《给水排水工程快速设计手册》中国建筑工业出版社1998［4］中国建筑工业出版社编，《建筑给水排水工程规范》，中国建筑工业出版社［5］陈耀宗，《建筑给水排水设计手册》，中国建筑工业出版社1992［6］《建筑给水排水设计规范》（GB50015-2007），《建筑设计防火规范》GBJ16-87，《高层民用建筑设计防火规范》GB50054-2001，《自动喷水灭火系统设计规范》GB50084-2001，《室外给水设计规范》GBJ13-86，《室外排水设计规范》GBJ14-87，《建筑中水设计规范》CECS30：91，《居住小区给水排水设计规范》CECS57：941.5评分标准：通过课程设计作业提高学生分析、解决实际问题和独立工作的能力，掌握必要的设计思路、计算方法。
提交该建筑给水、消防、排水、雨水系统设计说明书，设计计算书。
提交设计建筑给水排水各系统设计草图。
根据设计思路、计算方法正确性，计算结果准确性，给予成绩。
第二章室内给水工程2.1给水方式的选择本设计提供以下方案：本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。
该楼仅为7层故可满足供水要求。
综上，本设计系统选择：对于本设计来说，水泵加压后水压一般能满足生活用水要求，所以采取直接供水的方式。
在屋顶设置屋面消防用水箱，供10min内消防用水量。
2.2给水管道的布置与敷设（1）引入管为一条，从建筑物南侧的城市管道上接入，在室内管道设成枝状单向供水。
水表节点设于引入管上。
（2）保护管道不受损坏。
给水埋地管道应避免布置在可能受重物压坏处。
管道不得穿越生产设备基础，也不宜穿过伸缩缝、沉降缝，如需穿过，应采取保护措施。
为防止管道腐蚀，管道不允许布置在烟道、风道、和排水沟内，不允许穿大、小便槽，当立管位于小便槽端部≤0.5m时，在小便槽端部应有建筑隔断措施。
（3）给水管道一般暗装。
横干管敷设于技术层内或吊顶中或管沟内，立管设于给排水管道竖井里，支管可敷于吊顶、墙体、地板找平层，这样美观、卫生。
（4）给水管道穿越墙和楼板时，应预留孔洞。
穿水池、水箱处应预埋套管。
（5）布置管道时其周围要有一定的空间，以满足安装、维修的要求。
需进人检修的管道井，其通道不宜小于0.6m。
给水管道的布置按供水可靠程度要求可分为枝状和环状两种形式，前者单向供水，供水安全可靠性差，但节省管材，造价低；后者管道相互连通，双向供水，安全可靠，但管线长造价高。
一般建筑内给水管网宜采用枝状布置。
本设计采用环状管网布置。
按水平干管的敷设位置又可分为上行下给、下行上给和中分式三种形式。
本设计中由于该建筑分为4个单元，每个单元两户，故采用枝状单向供水方式，没有单元共用一条给水立管。
一层为地下室，故将给水横干管设在一层天花板下300mm处。
具体如图1所示：图1 给水设计设计图样管径选择依据：按经验确定某些排水管的最小管径（1）室内排水管最小管径不小于50㎜。
（2）对于单个洗脸盆、浴盆等最小管径为40㎜；（3）厨房干管管径不小于100㎜、支管管径不小于75㎜；（4）医院洗涤盆或污水池的排水管径不小于75㎜；（5）小便槽或连接两个或两个以上手动冲洗小便器的排水管管径不小于75㎜；（6）凡连接有大便器的管段不小于100㎜；2.3管材和附件（1）给水管材本设计生活给水管道采用塑料管。
（2）给水附件、调节和控制附件常用的阀门有：截止阀（用于DN≤50㎜的管道上）、闸阀（用于DN>50㎜的管道上）、蝶阀、自动排气阀、安全阀等。
第三章建筑消防给水系统3.1 消火栓给水系统的布置①高层建筑室内的消防给水系统与生活给水系统必须分开设置，自成一个独立系统。
消防给水管道应布置成环状。
在环状管道上需要引伸支管时，则支管上的消火栓数量不应超过一个。
②室内消防给水管网的进水管不应少于两根。
当其中一根发生故障时，其余的进水管仍能保证设计要求的消防流量和水压。
③阀门的设置应便于管网维修和使用安全，检修关闭阀门后，停止使用的消防立管不应多于1根，在一层中停止使用的消火栓不应多于5个。
④水泵结合器应设在消防车易于到达的地方，同时还应考虑在其附近15～40m范围内有供消防车取水的室外消火栓或贮水池。
水泵结合器的数量应按室内消防流量确定；每个水泵结合器进水流量可达到10～15L/s，一般不少于2个。
3.2 消火栓布置建筑消火栓给水系统是把室外给水系统提供的水量，经过加压（外网压力不满足要求时）、输送到用于扑灭建筑物内的火灾而设置的固定灭火设备，是建筑物中最基本的灭火设施。
1、组成室内消火栓系统由水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵结合器及增压水泵等组成2、消火栓给水系统的给水方式消火栓给水系统有以下几种给水方式：（1）由室外给水管网直接供水的消防给水方式宜在室外给水管网提供的水量和五热水供应系统的设计计算水压，在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。
（2）设水箱的消火栓给水方式宜在室外管网一天之内有一定时间能保证消防水量、水压时（或是由消防泵向水箱补水）采用。
由水箱贮存10min的消防水量，灭火时由水箱供水。
（3）设水泵、水箱的消火栓给水方式宜在室外给水管网的水压不能满足室内消火栓给水系统的水压要求时采用。
水箱由消防泵补水，贮存10min的消防用水量，火灾发生时先由水箱供水灭火。
3.3消火栓给水系统的布置（1）消火栓给水管道布置①高层建筑室内的消防给水系统与生活给水系统必须分开设置，自成一个独立系统。
消防给水管道应布置成环状。
在环状管道上需要引伸支管时，则支管上的消火栓数量不应超过一个。
②室内消防给水管网的进水管不应少于两根。
当其中一根发生故障时，其余的进水管仍能保证设计要求的消防流量和水压。
③阀门的设置应便于管网维修和使用安全，检修关闭阀门后，停止使用的消防立管不应多于1根，在一层中停止使用的消火栓不应多于5个。
④水泵结合器应设在消防车易于到达的地方，同时还应考虑在其附近15～40m范围内有供消防车取水的室外消火栓或贮水池。
水泵结合器的数量应按室内消防流量确定；每个水泵结合器进水流量可达到10～15L/s，一般不少于2个。
（2）消火栓布置按规范要求设消火栓消防给水系统的建筑内，每层均应设置消火栓。
消火栓间距布置应满足下列要求：① 消防立管的布置，应能保证同一层内相邻竖管上两个消火栓的充实水柱同时到达室内任何部位。
每根消防竖管的直径，应根据一根竖管要求的水柱股数和每股水量，按上下相邻消火栓同时出水计算，但不应小于100m 。
222b R S -≤式中 S 2：消火栓间距（2股水柱达到室内任何部位），m ；R ：消火栓保护半径，m ；b ：消火栓的最大保护宽度，应为一个房间的长度加走廊的宽度，m 。
② 消火栓口距地面安装高度为1.1m ，栓口宜向下或与墙面垂直安装。
同时建筑内应选用同一规格的消火栓、水带和水枪，以方便使用。
为保证及时灭火，每个消火栓处应设置直接启动消防水泵按扭或报警信号装置。
③ 消火栓应设在使用方便的走道内，宜靠近疏散方便的通道口处、楼梯间内。
建筑物设有消防楼梯时，其前室应设有消火栓。
在建筑物屋顶应设1个消火栓，以利于消防人员经常检查消防给水系统是否能正常运行，同时还能起到保护本建筑物免受邻近建筑火灾的波及。
在寒冷地区，屋顶消火栓可设在顶层出口处、水箱间或采取防冻技术措施。
具体设计图样图2 消防给水设计图样由图可知，本设计中消防给水与生活给水分开，消防给水有独立的加压泵和消防贮水池。
