冷冲压工艺与模具设计模拟试卷答案

冲压工艺与模具设计试题一及答案一、名词解释。

（每题3分，,共15分）1.冷冲压2.落料3.排样4.弯曲5.压力中心二、是非题。

（正确的在括号内画√，错的画×，每题2分，,共20分）1. 使冲压件与板料沿着要求的轮廓线相互分离的工序为变形工序。

（）2. 冲裁间隙一般指凸、凹模刃口尺寸的差值。

（）3. 生产实践证明：由于凸、凹模之间存在间隙，使落下的料或冲出的孔都带有锥度，落料件的大端尺寸等于或接近于凹模刃口尺寸。

（）4. 冲裁件的压力中心一般位于零件的几何中心。

（）5. 在模具设计与制造中，通常孔的精度比轴的精度高1个级别。

（）6. 圆形或形状简单的冲裁件，模具通常采用配合加工方法制造。

（）7. 在测量与使用中，落料件是以大端尺寸为基准，冲孔孔径是以小端尺寸为基准。

（）8. 在模具材料选取上通常凸模较凹模材料要硬一些。

（）9. 垫板的主要作用就是为了调节模具的闭合高度。

（）10. 冲裁凸、凹模刃口的圆角半径通常取值较小。

（）三、填空题。

（每空1分，共30分）1. 冲裁端面一般分为、、、四个部分。

2. 凸、凹模刃口尺寸的制造公差，主要取决于冲裁件的和。

3. 冲压加工可分为和两大类。

4. 冲裁时板料的变形过程可分为、和三个阶段。

5 .连续模又称、。

6. 冲裁时，凸模和凹模要与制件或废料发生摩擦，凸模越磨越，凹模越磨越，结果使越来越大。

7. 根据材料的经济利用程度，排样方法可分为、和三种。

8. 凹模外形一般有和两种。

9. 冲裁时凸、凹模刃口尺寸计算通常有和两种方法。

10. 窄板弯曲后横截面呈_______形状。

窄板弯曲时的应变状态是_________的，而应力状态是___________。

11. 当弯曲件几何形状不对称时，为了避免压弯时坯料偏移，应尽量______________的工艺。

12. 在弯曲变形区内，内层纤维切向受______________应变，外层纤维切向受______________应变，而中性层______________。

<<冲压工艺与模具设计>>试题库及答案一填空题1．冷冲压的优点有：生产率高、操作简便,尺寸稳定、互换性好,材料利用率高 .2．冷冲压是利用安装在压力机上的模具对材料施加压力 ,使其产生分离或塑性变形 ,从而获得所需零件的一种加工方法.3．一般的金属材料在冷塑变形时会引起材料性能的变化.随着变形程度的增加,所有的强度、硬度都提高,同时塑性指标降低,这种现象称为冷作硬化.4．拉深时变形程度以拉深系数m 表示,其值越小,变形程度越大. 5．材料的屈强比小,均匀延伸率大有利于成形极限的提高. 6．冲裁件的断面分为圆角,光面,毛面,毛刺四个区域.7．翻孔件的变形程度用翻孔系数K 表示,变形程度最大时,口部可能出现开裂8．缩孔变形区的应力性质为双向压缩应力 ,其可能产生的质量问题是失稳起皱9．精冲时冲裁变形区的材料处于三向压应力,并且由于采用了极小的间隙,冲裁件尺寸精度可达IT8-IT6级.10．冷冲压模具是实现冷冲压工艺的一种工艺装备.11．落料和冲孔属于分离工序 ,拉深和弯曲属于成形工序 . 12．变形温度对金属塑性的影响很大,一般来说,随着变形温度的升高,塑性提高,变形抗力降低.14．材料在塑性变形中,变形前的体积等于变形后的体积,用公式来表示即：ε1+ε2+ε3=0 .15．冲裁的变形过程分为弹性变形 , 塑性变形 , 断裂分离三个阶段.16．冲裁模工作零件刃口尺寸计算时,落料以凹模为基准,冲孔以凸模为基准,凸模和凹模的制造精度比工件高 2-3级 .17．冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边 .它能补偿条料送进时的定位误差和下料误差,确保冲出合格的制件 .18．弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的,校正弯曲比自由弯曲时零件的尺寸精度要高.19．拉深时可能产生的质量问题是起皱和开裂21用于实现冷冲压工艺的一种工艺装备称为冲压模具.22冲压工艺分为两大类,一类叫分离工序,一类是变形工序.23物体在外力作用下会产生变形,若外力去除以后,物体并不能完全恢复自己的原有形状和尺寸,称为塑性变形.24变形温度对金属的塑性有重大影响.就大多数金属而言,其总的趋势是：随着温度的升高,塑性增加,变形抗力降低.25以主应力表示点的应力状态称为主应力状态,表示主应力个数及其符号的简图称为主应力图.可能出现的主应力图共有九种.27加工硬化是指一般常用的金属材料,随着塑性变形程度的增加,其强度、硬度和变形抗力逐渐增加,而塑性和韧性逐渐降低.28在实际冲压时,分离或成形后的冲压件的形状和尺寸与模具工作部分形状和尺寸不尽相同,就是因卸载规律引起的弹性回复简称回弹造成的.29材料对各种冲压成形方法的适应能力称为材料的冲压成形性能.冲压成形性能是一个综合性的概念,它涉及的因素很多,但就其主要内容来看,有两个方面：一是成形极限,二是成形质量.30圆形垫圈的内孔属于冲孔外形属于落料.31工作零件刃口尺寸的确定冲孔以凸模为计算基准,落料以凹模为计算基准. 32冲裁件的经济冲裁精度为 IT11级.33凸凹模在下模部分的叫倒装式复合模,凸凹模在上模部分的叫正装式复合模,其中正装式复合模多一套打件装置.34弹性卸料装置除了起卸料作用外,还起压料作用,它一般用于材料厚度较小的情况.35侧刃常用于级进模中,起控制条料送进步距的作用.36冲压力合力的作用点称为模具的压力中心,设计模具时,要使压力中心与模柄中心重合.10.挡料销用于条料送进时的粗定位,导正销用于条料送进时的精定位.37将各种金属坯料沿直线弯成一定角度和曲率,从而得到一定形状和零件尺寸的冲压工序称为弯曲.38弯曲时外侧材料受拉伸,当外侧的拉伸应力超过材料的抗拉强度以后,在板料的外侧将产生裂纹,此中现象称为弯裂.39在外荷作用下,材料产生塑性变形的同时,伴随弹性变形,当外荷去掉以后,弹性变形恢复,使制件的形状和尺寸都发生了变化,这种现象称为回弹. 40在弯曲过程中,坯料沿凹模边缘滑动时受到摩擦阻力的作用,当坯料各边受到摩擦阻力不等时,坯料会沿其长度方向产生滑移,从而使弯曲后的零件两直边长度不符合图样要求,这种现象称之为偏移.41为了确定弯曲前毛坯的形状和大小,需要计算弯曲件的展开尺寸.42弯曲件的工艺安排使在工艺分析和计算之后进行的一项设计工作.43常见的弯曲模类型有：单工序弯曲模、级进弯曲模、复合弯曲模、通用弯曲模.44对于小批量生产和试制生产的弯曲件,因为生产量小,品种多,尺寸经常改变,采用常用的弯曲模成本高,周期长,采用手工时强度大,精度不易保证,所有生产中常采用通用弯曲模.45凹模圆角半径的大小对弯曲变型力,模具寿命,弯曲件质量等均有影响. 46对于有压料的自由弯曲,压力机公称压力为 F压机≥～F自+FY.32用拉深模将一定形状的平面坯料或空心件制成开口件的冲压工序叫做拉深.47一般情况下,拉深件的尺寸精度应在 IT13级以下,不宜高出IT11 级.48实践证明,拉深件的平均厚度与坯料厚度相差不大,由于塑性变形前后体积不变,因此,可以按坯料面积等于拉深件表面积原则确定坯料尺寸.49为了提高工艺稳定性,提高零件质量,必须采用稍大于极限值的拉深系数.50窄凸缘圆筒形状零件的拉深,为了使凸缘容易成形,在拉深窄凸缘圆筒零件的最后两道工序可采用锥形凹模和锥形压料圈进行拉深.51压料力的作用为：防止拉深过程中坯料起皱52目前采用的压料装置有弹性压料和刚性压料装置.53在拉深过程中,由于板料因塑性变形而产生较大的加工硬化,致使继续变形苦难甚至不可能.为可后继拉深或其他工序的顺利进行,或消除工件的内应力,必要时进行工序间热处理或最后消除应力的热处理.61 在冲压过程中,清洗的方法一般采用酸洗.54为了降低冷冲压模具与坯料的摩擦力,应对坯料进表面处理和润滑处理.62冷积压模具一般采用可调试冷挤压模和通用挤压模.63翻边按变形性质可分为伸长类翻边和压缩类翻边.64在冲压过程中,胀形分平板坯料的局部凸起胀形和立体空心的胀形. 65压制加强筋时,所需冲压力计算公式为：F=LtσbK .66把不平整的工件放入模具内压平的工序叫校平.67冷挤压的尺寸公差一般可达到IT7.68 空心坯料胀形是将空心工序件或管状毛坯沿径向往外扩张的冲压工序. 69径向积压又称横向挤压,即积压时,金属流动方向与凸缘运动方向垂直.70 覆盖件是指覆盖车类发动机、底盘、驾驶室和车身的薄板异型类表面零件和内部零件.71为了实现覆盖件拉深,需要制件以外增加部分材料,而在后续工序中又将去切除,这部分增补的材料称为工艺补充部分.72利用拉深筋,控制材料各方向留入凹模的阻力,防止拉深时因材料流动不均匀而发生起皱和破裂,是覆盖件工艺设计和模具设计的特点和重要内容.73确定覆盖件的切边方向必须注意定位要方便可靠和要保证良好的刃口强度这两点.74覆盖件翻边质量的好坏和翻边位置的准确度,将直接影响汽车车身的装配精度和质量.75 覆盖件的工序工件图是指拉深工件图、切边工件图及翻边工件图等工序件图,是模具设计过程中贯彻工艺设计图、确定模具结构及尺寸的重要依据.76覆盖件拉深模结构与拉深使用的压力机有很大的关系,可分为单动拉深模、多为双动拉深模和双动拉深模.77拉深筋的作用是增大或调节拉深时坯料各部分的变形阻力,控制材料流入,提高稳定性,增大制件的刚度,避免起皱和破裂现象.78工艺孔是为了生产和制造过程的需要,在工艺上增设的孔,而非产品制件上需要的孔.79覆盖件的翻边包括两个方面：一是轮廓外形翻边,二是窗口封闭内形翻边.80在模具的工作部分分布若干个等距工位,在每个每个工位上设置了一定冲压工序,条料沿模具逐工位依次冲压后,在最后工位上从条料中便可冲出一个合格的制件来的模具叫级进模.81多工位级进模按主要工序分,可分为级进冲裁模、级进弯曲模、级进拉深模.82多工位级进模按组合方式分,可分为落料弯曲级进模、冲裁翻边级进模、冲裁拉深级进模、翻边拉深级进模.83衡量排样设计的好坏主要看工序安排是否合理,能否保证冲件的质量并使冲压过程正常稳定进行,模具结构是否简单,制造维修是否方便,是否符合制造和使用单位的习惯和实际条件等等.84进行工位设计就是为了确定模具工位的数目、各工位加工的内容、及各工位冲压工序的顺序.85对于严格要求的局部内、外形及成组的孔,应考虑在同一工位上冲出,以保证位置精度.86如何处理好相关部件几次冲裁产生的相接问题,将直接影响冲压件的质量.87在多工位级进模内条料送进过程中,会不断得被切除余料,但在各工位之间达到最后工位以前,总要保留一些材料将其连接起来,以保证条料连续的送进,这部分材料称为载体.88级进模中卸料板的另一个重要作用是保护细小的凸模.89对于自动送料装置的多工位级进模应采用自动检测保护装置.90模具因为磨损和其他原因而失效,最终不能修复而报废之前所加工的冲件总数称为模具寿命.91模具经过一定时间的使用,由于种种原因不能再冲出合格的冲件产品,同时又不能修复的现象称为失效.92冲模一般零件选用材料是应具有一定的力学性能和机械加工性能.93在实际生产中,由于冲压件材料厚度公差较大,材料性能波动,表面质量差不干净等,将造成模具工作零件磨损加剧 .和崩刃.94对于一定条件下的模具钢,为了提高起耐磨性,需要在硬度高的机体上分布有细小坚硬的碳化物.96 材料的耐磨性将直接影响模具零件的使用寿命和冲件质量.98不同冲压模具对材料的性能要求不同,拉深等成形模要求有高耐磨性和高黏附性.二判断题1．×主应变状态一共有9种可能的形式.2．×材料的成形质量好,其成形性能一定好.3．√热处理退火可以消除加工硬化冷作硬化.4．√屈强比越小,则金属的成形性能越好.5．×拉深属于分离工序.6．√离合器的作用是实现工作机构与传动系统的接合与分离；制动器的作用是在离合器断开时使滑块迅速停止在所需要的位置上.7．×连杆调至最短时的装模高度称为最小装模高度.8．√滑块每分钟行程次数反映了生产率的高低..9．×落料件比冲孔件精度高一级.10．×在其它条件相同的情况下,H62比08钢的搭边值小一些.11．√在复合模中,凸凹模的断面形状与工件完全一致.12．×复合模所获得的零件精度比级进模低.13．×直对排比斜对排的材料利用率高.14．×一般弯曲U形件时比V形件的回弹角大.15．√足够的塑性和较小的屈强比能保证弯曲时不开裂.16．√弯曲件的精度受坯料定位、偏移、回弹,翘曲等因素影响.17．×弯曲坯料的展开长度等于各直边部分于圆弧部分中性层长度之差.18．√弯曲力是设计弯曲模和选择压力机的重要依据之一.19．×在拉深过程中,根据应力情况的不同,可将拉深坯料划为四个区域.20．√起皱是一种受压失稳现象.21．×用于拉深的材料,要求具有较好的塑性,屈强比σs/σb小、板厚方向性r 小,板平面方向性系数△r大.22．√阶梯圆筒形件拉深的变形特点与圆形件拉深的特点相同.23．×制成的拉深件口部一般较整齐.24．√压缩类曲面的主要问题是变形区的失稳起皱.25．×缩口模结构中无支撑形式,其模具结构简单,但缩口过程中坯料的稳定性差,允许缩口系数较小.26．√冷挤压坯料的截面应尽量与挤压轮廓形状相同.27．×整形工序一般安排在拉伸弯曲或其他工序之前.28．×覆盖件与一般冲压件相比,其材料都比较厚.29．√覆盖件一般都采用一次成形,以保证质量和经济性要求.30．√拉深筋的的设置、分布和数量要根据制件的结构和尺寸决定.31．×覆盖件一般的浅拉深都不是在单动机上拉深 .32．×覆盖件拉深模的凸模、凹模、压圈等主要零件不能是铸件.33．×覆盖件与一般冲压件相比,其材料都比较厚.34．√覆盖件一般都采用一次成形,以保证质量和经济性要求.35．√拉深筋的的设置、分布和数量要根据制件的结构和尺寸决定.36．×覆盖件一般的浅拉深都不是在单动机上拉深 .37．×覆盖件拉深模的凸模、凹模、压圈等主要零件不能是铸件.38．×模具在使用过程中受到很多因数的影响,而首要外因时模具的材料选择是构正确.39．√冲压模具的材料主要是指工作零件的材料.40．√冲压用钢按工艺和使用性能分可分为六组.41．×硬质合金壁比模具钢抗弯强高.42．×模具的间隙对模具的使用寿命没很大的影响.43 √校正弯曲可以减少回弹.44 ×冲裁间隙越小,冲裁件精度越高,所以冲裁时间隙越小越好.45 √在生产实际中,倒装式复合模比正装式复合模应用更多一些.46 ×胀形时,坯料变形区受两向拉应力的作用,因此,可能产生的最大问题是起皱.47 ×拉深凸模上开通气孔的目的是为了减轻模具的重量.48√模具装配后,卸料弹簧的预压力应大于卸料力.49×选择标准模架规格的依据是凸模的尺寸.50×单工序模、级进模、复合模中,操作安全性最高的是复合模.51×弯曲线的方向与板料的轧制方向垂直有利于减少回弹.52×失稳起皱是压缩类变形存在的质量问题.压料装置可以防止起皱,其力越大,效果越好.物体的塑性仅仅决定于物体的种类,与变形方式和变形种类无关. ╳53材料的塑性是物质一种不变的性质. ╳84物体受三向等拉应力时,坯料不会产生任何塑性变形. V85在级进模中,落料或切断工步一般安排在最后工位上. V86从应力状态来看,窄板弯曲时的应力状态是平面的,而宽板弯曲时的应力状态则是立体的. V87弯曲件的回弹主要是因为冲件弯曲变形程度很大所致. ╳88一般而言,弯曲件愈复杂,一次弯曲成形角的数量愈多,则弯曲时各部分互相牵制作用愈大,所以回弹就大. ╳89拉深变形属于伸长类变形. ╳90在压力机的一次行程中,能完成两道或两道以上的冲压工序的模具称为级进模.╳91、物体的塑性仅仅取决于物体的种类,与变形方式和变形条件无关. ×92、冲裁间隙过大时,断面将出现二次光亮带. ×93、冲裁件的塑性差,则断面上毛面和塌角的比例大. ×94、金属的柔软性好,则表示其塑性好. ×95、模具的压力中心就是冲压件的重心. ×96、冲裁规则形状的冲件时,模具的压力中心就是冲裁件的几何中心. ×97、在级进模中,落料或切断工步一般安排在最后工位上. ∨98、压力机的闭合高度是指模具工作行程终了时,上模座的上平面至下模座的下平面之间的距离.×99、板料的弯曲半径与其厚度的比值称为最小弯曲半径. ×100、冲压弯曲件时,弯曲半径越小,则外层纤维的拉伸越大. ∨101、拉深过程中,凸缘平面部分材料在径向压应力和切向拉应力的共同作用下,产生切向压缩与径向伸长变形而逐渐被拉入凹模. ×102、拉深系数 m 恒小于 1 , m 愈小,则拉深变形程度愈大. √103、由于胀形时坯料处于双向受拉的应力状态,所以变形区的材料不会产生破裂.× 104 假如零件总的拉深系数小于极限拉深系数,则可以一次拉深成型. ×105 导正销是给导板定位用的. ×106 在进行冲裁模刃口尺寸计算时,落料首先确定凸模尺寸. ×107 ．对于宽凸缘拉深件,在多次拉深时,首次拉深就应将凸缘拉到要求的尺寸.√108．导正销多用于级进模中. √三问答、计算题1．冷冲压的特点答：1 便于实现自动化,生产率高,操作简便.大批量生产时,成本较低.2 冷冲压生产加工出来的制件尺寸稳定、精度较高、互换性好.3 能获得其它加工方法难以加工或无法加工的、形状复杂的零件.4 冷冲压是一种少无切削的加工方法,材料利用率较高,零件强度、刚度好.2．冷冲压的基本工序答：分离工序和变形工序.分离工序：材料所受力超过材料的强度极限,分离工序的目的是使冲压件与板料沿一定的轮廓线相互分离,成为所需成品的形状及尺寸.成形工序：材料所受力超过材料的屈服极限而小于材料的强度极限,成形工序的目的,是使冲压毛坯在不破坏的条件下发生塑性变形,成为所要求的成品形状和尺寸. 3．板平面方向性系数答：板料经轧制后晶粒沿轧制方向被拉长,杂质和偏析物也会定向分布,形成纤维组织,使得平行于纤维方向和垂直于纤维方向材料的力学性能不同,因此在板平面上存在各向异性,其程度一般用板厚方向性系数在几个特殊方向上的平均差值Δr称为板平面方向性系数.Δr值越大,则方向性越明显,对冲压成形性能的影响也越大.4．冲压成形性能答：材料对各种冲压成形方法的适应能力.冲压成形性能包括两个方面：一是成形极限,二是成形质量.材料冲压成形性能良好的标志是：材料的延伸率大,屈强比小,屈弹比小,板厚方向性r大,板平面方向性Δr值小.5．冲压对材料的基本要求为：具有良好的冲压成形性能,如成形工序应具有良好的塑性均匀伸长率δj高,屈强比σs/σb和屈弹比σs/E小,板厚方向性系数r大,板平面方向性系数Δr小.具有较高的表面质量,材料的表面应光洁平整,无氧化皮、裂纹、锈斑、划伤、分层等缺陷.厚度公差应符合国家标准.8．什么是冲裁间隙为什么说冲裁间隙是重要的.答:凸模与凹模工作部分的尺寸之差称为间隙.冲裁模间隙都是指的双面间隙.间隙值用字母Z表示.间隙之所以重要,体现在以下几个方面：1冲裁间隙对冲裁件质量的影响1间隙对断面质量的影响模具间隙合理时,凸模与凹模处的裂纹上下裂纹在冲压过程中相遇并重合,此时断面塌角较小,光面所占比例较宽,毛刺较小,容易去除.断面质量较好；如果间隙过大,凸模刃口处的裂纹较合理间隙时向内错开一段距离,上下裂纹未重合部分的材料将受很大的拉伸作用而产生撕裂,使塌角增大,毛面增宽,光面减少,毛刺肥而长,难以去除,断面质量较差；间隙过小时,凸模与凹模刃口处的裂纹较合理间隙时向外错开一段距离上下裂纹中间的一部分材料,随着冲裁的进行将进行二次剪切,从而使断面上产生二个光面,并且,由于间隙的减小而使材料受挤压的成分增大,毛面及塌角都减少,毛刺变少,断面质量最好.因此,对于普通冲裁来说,确定正确的冲裁间隙是控制断面质量的一个关键.2 冲裁间隙对尺寸精度的影响材料在冲裁过程中会产生各种变形,从而在冲裁结束后,会产生回弹,使制件的尺寸不同于凹模和凸模刃口尺寸.其结果,有的使制件尺寸变大,有的则减小.其一般规律是间隙小时,落料件尺寸大于凹模尺寸,冲出的孔径小于凸模尺寸；间隙大时,落料件尺寸小于凹模尺寸,冲出的孔径大于凸模尺寸.2冲裁间隙对冲压力的影响一般来说,在正常冲裁情况下,间隙对冲裁力的影响并不大,但间隙对卸料力、推件力的影响却较大.间隙较大时,卸料及推料时所需要克服的摩擦阻力小,从凸模上卸料或从凹模内推料都较为容易,当单边间隙大到15%~20%料厚时,卸料力几乎等于零.3 冲裁间隙对冲模寿命的影响由于冲裁时,凸模与凹模之间,材料与模具之间都存在摩擦.而间隙的大小则直接影响到摩擦的大小.间隙越小,摩擦造成的磨损越严重,模具寿命就越短,而较大的间隙,可使摩擦造成的磨损减少,从而提高了模具的寿命.10、根据图示零件,完成以下内容：1）工作零件刃口尺寸；答:1刃口尺寸如下表:4.模具总装图及主要工作零件图1-簧片2-螺钉3-下模座 4-凹模 5-螺钉 6-承导料 7-导料板 8-始用挡料销 9、26-导柱10、25-导套 11-挡料钉 12-卸料板 13-上模座 14-凸模固定板 15-落料凸模 16-冲孔凸模 17-垫板 18-圆柱销 19-导正销 20-模柄 21-防转销 22-内六角螺钉 23-圆柱销 24-螺钉总装图11．弯曲变形的特点答1 只有在弯曲中心角φ的范围内,网格才发生显具的变化,而在板材平直部分,网格仍保持原来状态.2 在变形区内,板料的外层想纤维受力而拉伸,内层纵向纤维受压而缩短.3 在弯曲变形区内板料厚度有变薄.4 从弯曲变型区域的横断面看,对于窄板和宽板各有变形情况.12．控制回弹措施有哪些答1尽量避免用过大的相对弯曲半径r/t2采用合适的弯曲工艺.3 合理设计弯曲模结构.13．产生偏移的原因是什么,控制偏移的措施是:什么答：弯曲坯料形状不对称,弯曲件两边折弯不相等,弯曲凸凹模结构对称.控制偏移的措施是:：1采用压料装置2 利用毛坯上的孔或弯曲前冲出工艺孔,用定位销插入孔中定位,使坯料无法移动.3 根据偏移量的大小,调用定位元件的位移来补偿偏移.4 对于不同零件,先成对的弯曲,弯曲后再切断.5 尽量采用对称的凸凹结构,使凹模两变圆角半径相等,凸凹间隙调整对称. 15．弯曲件设计时候要注意的问题答：1坯料定位要准确,可靠,尽可能采用坯料的孔定位,防止坯料在变形过程中发生偏移.2模具结构不应防碍坯料在弯曲过程中应有的转动和移动,避免弯曲过程中坯料产生过渡变薄和断面发生畸变.3模具结构应能保证弯曲时上,下模之间水平方向的错移力平衡.4为了减小回弹,弯曲行程结束时应使弯曲件的变形部位在模具中得到较正.5弯曲回弹量较大的材料时,模具结构上必须考虑凸凹模加工及试模时便于修正的可能性.16．拉深变形可划分为哪五个区域答1缘平面部分2 凸缘圆角部分3 筒壁部分4 底部圆角部分5 筒底部分17．影响极限拉深系数的原因有哪些答：1材料的组织与力学性能2板料的相对厚度t/D3摩擦与润滑条件4模具的几何参数除次之外还有拉深方法,拉深次数,拉深速度,拉深件形状等.18．提高拉深变形程度的措施答：1加大坯料直径 2适当的调整和增加压料力3采用带压料筋的拉深模 4采用反拉深方法19．拉深模的分内答：按使用的压力机类型部同,可分为单动机上使用的拉深模与双动机上使用的拉深模：按工序的组合程度部同,可分为单工序拉深模,复合拉深模与级进拉深模：按结构形势与使用要求部同,可分为首次拉深与后次拉深模,有压料装置与无压料装置拉深模,顺装式拉深模与倒装式拉深模,下出件拉深模与上出件拉深模. 20．拉深时产生拉裂原因控制措施答：原因为：在拉深过程中,由于凸缘变形区应力变很部均匀,靠近外边缘的坯料压应力大于拉应力,坯料应变为最大主应力,坯料有所增厚：而靠近凹模孔口的坯料拉应力大于压应力,其拉应变为最大主应力,坯料有所变薄.变薄最严重的部位成为拉深时的危险断面,当壁筒的最大拉应力超多了该危险断面的抗应力时,会产生拉裂.。

冲压工艺及模具设计1影响金属塑性和变形抗力的因素有哪些？答：影响金属塑性的因素有如下几个方面：1 ）、化学成分及组织的影响；2 ）、变形温度；）变形速度；4 ）、应力状态；2.请说明屈服条件的含义，并写出其条件公式。

答：屈服条件的表达式为：，其含义是只有当各个应力分量之间符合一定的关系时，该点才开始屈服。

3 .什么是材料的机械性能？材料的机械性能主要有哪些？答：材料对外力作用所具有的抵抗能力，称为材料的机械性能。

板料的性质不同，机械性能也不一样，表现在冲压工艺过程的冲压性能也不一样。

材料的主要机械性能有：塑性、弹性、屈服极限、强度极限等，这些性能也是影响冲压性能的主要因素。

4.什么是加工硬化现象？它对冲压工艺有何影响？答：金属在室温下产生塑性变形的过程中，使金属的强度指标( 如屈服强度、硬度) 提高、塑性指标( 如延伸率) 降低的现象，称为冷作硬化现象。

材料的加工硬化程度越大，在拉伸类的变形中，变形抗力越大，这样可以使得变形趋于均匀，从而增加整个工件的允许变形程度。

如胀形工序，加工硬化现象，使得工件的变形均匀，工件不容易出现胀裂现象。

5 .什么是板厚方向性系数？它对冲压工艺有何影响？答：由于钢锭结晶和板材轧制时出现纤维组织等因素，板料的塑性会因为方向不同而出现差异，这种现象称为板料的塑性各项异性。

各向异性包括厚度方向的和板平面的各向异性。

厚度方向的各向异性用板厚方向性系数r 表示。

r 值越大，板料在变形过程中愈不易变薄。

如在拉深工序中，加大r 值，毛坯宽度方向易于变形，而厚度方向不易变形，这样有利于提高拉深变形程度和保证产品质量。

通过对软钢、不锈钢、铝、黄铜等材料的实验表明，增大r 值均可提高拉深成形的变形程度，故r 值愈大，材料的拉深性能好。

6 .什么是板平面各向异性指数Δ r ？它对冲压工艺有何影响？答：板料经轧制后，在板平面内会出现各向异性，即沿不同方向，其力学性能和物理性能均不相同，也就是常说的板平面方向性，用板平面各向异性指数Δ r 来表示。

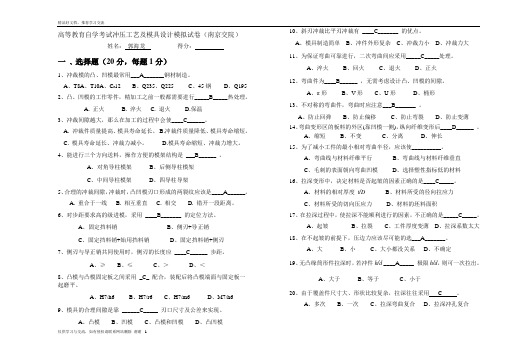

高等教育自学考试冲压工艺及模具设计模拟试卷（南京交院）姓名：郭海龙得分：一、选择题（20分，每题1分）1、冲裁模的凸、凹模最常用___A_______钢材制造。

A、T8A、T10A、C r12B、Q235、Q225C、45钢D、Q1952、凸、凹模的工作零件，精加工之前一般都需要进行_____B_____热处理。

A. 正火B. 淬火C. 退火D.保温3、冲裁间隙越大，那么在加工的过程中会使____C______。

A. 冲裁件质量提高、模具寿命延长。

B.冲裁件质量降低、模具寿命缩短。

C. 模具寿命延长、冲裁力减小。

D.模具寿命缩短、冲裁力增大。

4、能进行三个方向送料，操作方便的模架结构是___B______ 。

A、对角导柱模架B、后侧导柱模架C、中间导柱模架D、四导柱导架5、合理的冲裁间隙，冲裁时，凸凹模刃口形成的两裂纹应该是____A______。

A. 重合于一线B. 相互垂直C. 相交D. 错开一段距离。

6、对步距要求高的级进模，采用____B_______ 的定位方法。

A、固定挡料销B、侧刃+导正销C、固定挡料销+始用挡料销D、固定挡料销+侧刃7、侧刃与导正销共同使用时，侧刃的长度应____C______ 步距。

A、≥B、≤C、＞D、＜8、凸模与凸模固定板之间采用_C_ 配合，装配后将凸模端面与固定板一起磨平。

A、H7/h6B、H7/r6C、H7/m6D、M7/h69、模具的合理间隙是靠______C_____ 刃口尺寸及公差来实现。

A、凸模B、凹模C、凸模和凹模D、凸凹模10、斜刃冲裁比平刃冲裁有____C_______ 的优点。

A、模具制造简单B、冲件外形复杂C、冲裁力小D、冲裁力大11、为保证弯曲可靠进行，二次弯曲间应采用_____C_____处理。

A、淬火B、回火C、退火D、正火12、弯曲件为____B______ ，无需考虑设计凸、凹模的间隙。

A、π形B、V形C、U形D、桶形13、不对称的弯曲件，弯曲时应注意___B_______ 。

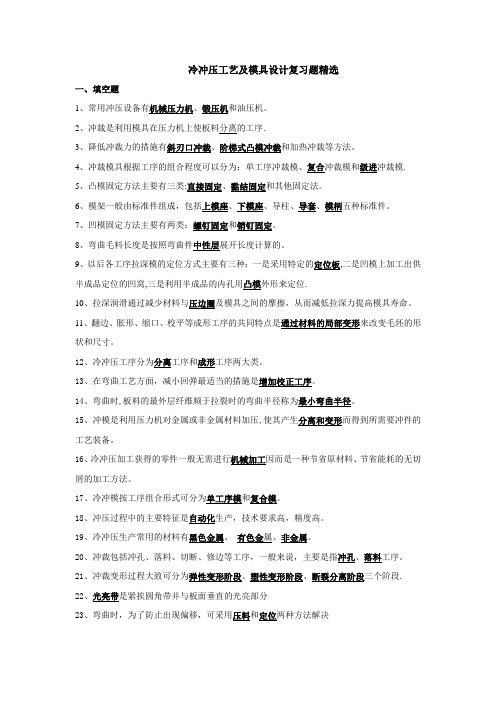

冷冲压工艺及模具设计复习题精选一、填空题1、常用冲压设备有机械压力机、锻压机和油压机。

2、冲裁是利用模具在压力机上使板料分离的工序.3、降低冲裁力的措施有斜刃口冲裁、阶梯式凸模冲裁和加热冲裁等方法。

4、冲裁模具根据工序的组合程度可以分为：单工序冲裁模、复合冲裁模和级进冲裁模.5、凸模固定方法主要有三类:直接固定、黏结固定和其他固定法。

6、模架一般由标准件组成，包括上模座、下模座、导柱、导套、模柄五种标准件。

7、凹模固定方法主要有两类：螺钉固定和销钉固定。

8、弯曲毛料长度是按照弯曲件中性层展开长度计算的。

9、以后各工序拉深模的定位方式主要有三种：一是采用特定的定位板,二是凹模上加工出供半成品定位的凹窝,三是利用半成品的内孔用凸模外形来定位.10、拉深润滑通过减少材料与压边圈及模具之间的摩擦，从而减低拉深力提高模具寿命。

11、翻边、胀形、缩口、校平等成形工序的共同特点是通过材料的局部变形来改变毛坯的形状和尺寸。

12、冷冲压工序分为分离工序和成形工序两大类。

13、在弯曲工艺方面，减小回弹最适当的措施是增加校正工序。

14、弯曲时,板料的最外层纤维频于拉裂时的弯曲半径称为最小弯曲半径。

15、冲模是利用压力机对金属或非金属材料加压,使其产生分离和变形而得到所需要冲件的工艺装备。

16、冷冲压加工获得的零件一般无需进行机械加工因而是一种节省原材料、节省能耗的无切屑的加工方法。

17、冷冲模按工序组合形式可分为单工序模和复合模。

18、冲压过程中的主要特征是自动化生产，技术要求高，精度高。

19、冷冲压生产常用的材料有黑色金属、有色金属、非金属。

20、冲裁包括冲孔、落料、切断、修边等工序，一般来说，主要是指冲孔、落料工序。

21、冲裁变形过程大致可分为弹性变形阶段、塑性变形阶段、断裂分离阶段三个阶段.22、光亮带是紧挨圆角带并与板面垂直的光亮部分23、弯曲时，为了防止出现偏移，可采用压料和定位两种方法解决二、判断题1、金属材料发生塑性变形时，体积会发生变化,“伸长类”变形会使体积增加，“压缩类"变形会使体积减小。

冲压试题库及答案和复习文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]冲压工艺与冲模设计试题复习第一章概述一、填空、解释、选择类型题:1、冷冲压工艺方法大致分为分离工序、成型工序.2、分离工序分落料，冲孔和切割等。

成型工序分弯曲、拉深、翻边、翻孔、胀形等。

3冷冲压生产过程的主要特征是依靠冲模和冲压设备完成。

便于实现自动化，效率高。

第二章冷冲压变形基础1.影响金属塑性和变形抗力的因素1，金属组织2.变形温度3. 变形速度4.尺寸因素2.塑性条件决定受力物体内质点由弹性状态向塑性状态过度的条件3.加工硬化随变形程度增加，所有强度指标均增加，硬度也增加，同时塑性指标下降的现象4.冲压件的质量指标主要是尺寸精度，厚度变化，表面质量及成形后的物理力学性能。

5.影响工件表面质量的主要因素是原材料的表面状态，晶粒大小，冲压时材料占模2的情况以及对工件的表面擦伤6.反载软化现象是反向加载时材料的屈服应力效拉伸时的屈服应力有所降低，出现所谓反载软化现象7.冷冲压常用材料有：黑色金属，有色金属，非金属材料8板料力学性能与冲压成形性能效为重要的有那几项p21第三章冲裁一、填空、解释、选择类型题1、冲裁是利用模具使板料产生分离的工序。

从板料沿封闭曲线相互分离，封闭曲线以内的部分作为冲裁件时，称落料，封闭曲线以外的部分作为冲裁件时，称冲孔。

2、冲裁变形过程三个阶段是从弹、塑性变形开始的，以断裂告终。

3、冲裁变形过程使工件断面明显地分成四个特征区：塌角，光面，毛面，和毛刺。

4. 影响冲裁件质量的诸多因素中，间隙是主要的因素。

5.分析冲裁件的工艺，主要从冲裁件的结构工艺性，冲裁件的精度和断面粗糙度三方面进行分析6、凸、凹模刃口的制造公差要按工件的尺寸要求来决定7、冲裁凸、凹模的常以磨钝、与崩刃的形式失效。

8、排样三种方法有废料排样、少废料排样、无废料排样。

9. 凸、凹模刃口分开加工法为了保证间隙值应满足的条件|δp|＋|δd|≤Zmax－Zmin10.搭边的作用是补偿定位误差和剪板误差，还可以使条料有一定的刚度，便于送进11.降低冲裁力的方法有材料加热冲裁、阶梯凸模、斜刃冲裁12. 冲裁时所产生的总压力包括冲裁力，卸料力，顶件或推件力13. 冲模加工方法不同，刃口尺寸的计算方法基本分为两类1凸，凹模分别加工法2凸，凹模配作法14.模具压力中心应该通过压力机滑块的中心线。

得分一、判断题（正确的打√，错误的打×）（每题2分，共20分）1.（）冲模的制造一般是单件小批量生产，因此冲压件也是单件小批量生产。

2.（）压力机在一次行程只完成一道工序的冲模都是单工序模。

3.（）无模柄的冲模，可以不考虑压力中心的问题。

4.（）落料是用冲模沿封闭线冲切板料，冲下来的部分为废料。

5.（）冲裁时，冲压力是由冲裁力、卸料力、推料力及顶料力四部分组成。

6.（）当弯曲件的弯曲线与板料的纤维方向平行时，可具有较小的最小弯曲半径。

7.（）自由弯曲比校正弯曲有利于减小回弹。

8.（）拉深系数 m 恒小于 1 ， m 愈小，则拉深变形程度愈大。

9.（）拉深时，拉深件的壁厚是不均匀的，上部增厚，愈接近口部增厚愈多，下部变薄，愈接近凸模圆角变薄愈大。

壁部与圆角相切处变薄最严重。

10.（）材料塑性越好，所允许的最小相对弯曲半径值越大。

得分二、填空题（将正确的答案填到题目的空格处）（每空2分，共20分）1.冷冲压是建立在金属塑性变形的基础上，在常温下利用安装在上的对施加压力，使其产生或，从而获得一定形状、尺寸和性能的零件的一种压力加工方法。

2.卸料板分为卸料板和卸料板两种形式。

3.复合冲裁模中的凸凹模是兼有冲孔和作用的工作零件。

4.弯曲模的弯曲角度、弯曲半径，常需在中修正。

5.把毛坯拉压成空心体，或者将空心体拉压成外形更小而板厚没有明显变化的空心体的冲模称为模。

得分三、选择题（将正确的答案序号填到题目的空格处）（每题2分，共20分）1.以下项不是冷冲压加工的特点。

A、材料利用率高B、适合批量化生产C、易于实现机械化与自动化D、制品成本较高2.冲裁件外形和内形有较高的位置精度要求，宜采用___ __ 。

A 、导板模B 、级进模C 、复合模3.对角导柱模架上、下模座工作平面的横向尺寸一般 __ __ 纵向尺寸，A 、小B 、大4.凸模与凸模固定板之间采用_ _配合，装配后将凸模端面与固定板一起磨平。

浙江省2018年7月自考冷冲压工艺与模具设计试题课程代码：01622一、填空题(本大题共6小题，每空1分，共15分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.冲压是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生______或______，从而获得所需零件的一种压力加工方法。

2.一般地说，材料组织均匀、______小、______好、板平面方向性小、板厚方向系数大、硬化指数大的板料，极限拉深系数较小。

3.冲裁凸模和凹模之间的间隙，不仅对冲裁件的质量有极重要的影响，而且还影响模具______、______、______和推件力等。

4.校平和整形工序大都是在______、______、______等工序之后进行，以便使冲压件的平面度、圆角半径或某些形状尺寸经过校形后达到产品的要求。

5.弹压卸料板既起______作用，又起______作用，所得的冲裁件质量较好，平直度较高，因此，质量要求较高的冲裁件或______宜用弹压卸料装置。

6.弯曲时，当外载荷去除后，______保留下来，而弹性变形______，使弯曲件的形状和尺寸发生变化而与模具尺寸不一致，这种现象叫回弹。

二、判断题（本大题共10小题，每小题2分，共20分）判断下列各题，正确的在题后括号内打“√”，错的打“×”。

1.根据生产统计，正常搭边比无搭边冲裁时的模具寿命短。

（）2.冲裁厚板或表面质量及精度要求不高的零件时，为了降低冲裁力，一般采用加热冲裁的方法进行。

（）3.采用阶梯凸模冲裁目的是为了降低冲裁力。

（）4.在与送料方向垂直的方向上限位，保证条料沿正确方向送进称为送料定距。

（）5.拉深过程中，坯料各区的应力与应变是很均匀的。

（）6.假如零件总的拉深系数小于极限拉深系数，则可以一次拉深成型。

（）7.拉深过程中，凸缘平面部分材料在径向压应力和切向拉应力的共同作用下，产生切向压缩与径向伸长变形而逐渐被拉入凹模。

（）8.压缩类外缘翻边特点是:变形区主要为切向受压，在变形过程中，材料容易起皱。

2015-2016学年度上学期《冷冲压工艺及模具设计》考试试题班级姓名一、填空：（每小题2分，共30分）1、冷冲压工艺有分类有，工序、工序、复合工序。

2、冲裁的变形过程主要包括变形阶段、变形阶段、变形阶段。

3、在JB23－63型压力机的型号中，J表示，63表示。

4、冲裁时根据材料经济利用程度排样方法有、和无废料排样法。

5、弯曲时，零件尺寸标注在外侧，凸凹模尺寸计算以为基准6、冷冲模按工艺性质可分为、弯曲模、、。

7、设计冲孔模时以为基准，间隙取在上。

二、名词解释：（每小题4分，共20分）1、冲裁：2、连续模：3、模具闭合高度：4、搭边5、冲裁间隙冲制如下图所示工件，材料为Q235，用分别互换加工的方法，试确定凸、凹模刃口尺寸。

读下图,回答以下问题:1、模具类型。

（5分）2、简述该模具的工作过程。

（7分）3、写出1-18模具零件的名称。

（18分）答案：一、填空题1、分离、成形2、弹性变形、塑性变形、断裂分离三阶段。

3、机械式压力机、公称压力630KN4、有废料排样法、少废料排样法5、凹模6、冲裁模、拉深模、成形模7、凸模、凹模。

三、名词解释1、冲裁：是使板料沿封闭曲线相互分离的工序。

2、连续模：又称级进模，是在压力机一次行程中依一定顺序在同一模具的不同工位上完成两道以上工序的模具3、模具闭合高度：模具的所有板厚总和等于模具闭合高度，闭合高度不能超过冲床最大行程最上限4、搭边：工件与条料边缘间的余料称为搭边。

5、冲裁间隙：是指冲裁模的凸模和凹模刃口之间的尺寸之差，单边间隙用C 表示。

三、计算题：由图可知，该零件为冲孔落料件。

Φ由落料获得，Φ40+由冲孔获得，由条件得Z min=, Z max=，则：Z max—Z min=—=并且我们从条件中知X=设凸、凹模分别按IT6级和IT7级制造对冲孔：d P=(d min+XΔ)0-δP=(40+×= d d=(d T+Z min)+δd 0=(40,26++0,0250=+校核| δA| + | δT|≤Z max—Z min+≤—对落料：D d=(Ｄmax-XΔ)+δd 0=(80—+=+D P=(D A—Z min)0-δP=（—0,46）０—=０—校核：+=≤（满足间隙公差条件）四、读图题答：导柱式单工序落料模。
