氧化锡纳米线制备方法的研究进展(论文)

格式：pdf
大小：1.16 MB
文档页数：5

下载文档原格式

SnO2纳米线制备及缺陷态发光研究

备了ＳｎＯ纳米片，并获得了４４５ｎｍ处的蓝光发
射．Ｌ５现有文献中，普遍认为不同的发射峰与材料缺
粉末置于陶瓷舟内．将陶瓷舟放人石英管中（长：３０
［基金项目］国家自然科学基金（项目编号：１１１４１０１９），江苏省青蓝工程优秀青年骨干教师计划，江苏科技大学博士科研启动基金，２０１２江苏省高等学校大学生实践创新训练计划及２０１３江苏科技大学本科生创新计划项目．
利用气相传输法生长氧化锡纳米线．首先通过
丙酮、无水乙醇和去离子水依次超声清洗１ × ４ａｍ的
硅片５分钟，然后利用氮气吹干．以质量比１：１称取
碳粉和氧化锡粉末（９９．９９％），充分研磨后，取１．０ｇ
机制．
一
光）、紫外吸收系数大、电阻率低等光电性质，目前该材料已被广泛应用于气敏元件、透明电极等半导体电子元器件领域． ¨－２］纳米尺度的ＳｎＯ有着传统固
体材料所不具有的显著的量子尺寸效应、表面与介面效应、小尺寸效应和宏观量子隧道效应．纳米二氧化锡在室温下可以实现短波长光发射，一维ＳｎＯ纳米材料在光学性质领域的研究越来越多．二氧化锡
２０１３年８月
江苏教育学院学报（自然科学）

氧化锡纳米结构的制备及光致发光性能

氧化锡纳米结构的制备及光致发光性能李立珺【摘要】利用热蒸发法成功制备出了两种氧化锡纳米结构.利用X射线衍射法、拉曼光谱、扫描电子显微镜和透射电子显微镜对两种纳米结构的晶格结构和表面形貌做了详细分析,结果表明所制纳米结构为金红石型氧化锡晶体结构,氧化锡纳米结构的形貌与实验中所用的源材料有着很大的关系.以氧化锡和碳粉的混合物为源,制备出的纳米线长且直,直径在50～200nm之间,以氧化亚锡和碳粉为源,制备出的纳米结构短且多弯折,直径在150nm左右.研究了所制氧化锡纳米材料的室温光致发光性能,发光峰位于590、630和677nm处.【期刊名称】《功能材料》【年(卷),期】2013(044)009【总页数】4页(P1269-1271,1276)【关键词】氧化锡;纳米结构;热蒸发法;X射线衍射;光致发光【作者】李立珺【作者单位】西安邮电大学电子工程学院,陕西西安710121【正文语种】中文【中图分类】TB334;O782+.91 引言SnO2作为一种重要的宽禁带半导体功能材料，由于具有优异的光学、电学特性，在气敏传感器［1］、透明导电材料［2］、紫外探测器［3］、场发射器件［4］等众多领域具有广阔的潜在应用前景，引起了人们的广泛关注。

由于特殊的物理属性和在纳米级器件上的应用，近年来一维纳米结构已经引起了人们强烈的兴趣。

SnO2纳米结构的研究也取得了重大的进展。

通常制备SnO2纳米结构的方法有水热合成法［5］、化学气相沉积法［6］，激光脉冲沉积法［7］和热蒸发法［8-12］。

其中热蒸发法最为常用，该方法制备的产品纯度高，均一性好，可通过改变反应条件实现可控制性生长。

目前，已通过控制实验温度、气压、气流量、催化剂等工艺条件制备出了不同形貌的纳米结构，如纳米片［8］、纳米线［9］、纳米带［10］、之字状结构［11］及鱼骨状结构［12］等。

通过改变源材料配比，也能影响到纳米结构形貌的变化，而目前相关报道较少。

本文通过改变源材料配比，利用热蒸发法成功制备出了两种不同形貌的氧化锡纳米结构，进行了形貌和结构表征，并初步研究了所制两种氧化锡纳米结构的室温光致发光性能。

掺杂纳米氧化锡的制备及其光催化性能研究

掺杂纳米氧化锡的制备及其光催化性能研究掺杂纳米氧化锡的制备及其光催化性能研究摘要：近年来，纳米材料在能源转换、环境修复等领域中发挥着重要的作用。

本文以纳米氧化锡（SnO2）为研究对象，探讨了掺杂不同金属离子对其光催化性能的影响。

通过溶胶-凝胶法制备了一系列掺杂纳米氧化锡，并利用X射线衍射仪（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）等技术对其结构和形貌进行了表征。

同时，利用紫外-可见（UV-Vis）吸收光谱对各样品进行光催化性能测试，研究了不同金属离子掺杂对其光催化活性的影响。

研究结果表明，掺杂纳米氧化锡的光催化活性高于纯氧化锡，并且不同金属离子的掺杂对其光催化性能具有不同的影响。

本研究为理解纳米材料的光催化机理提供了实验依据，并为其在环境修复等领域的应用提供了借鉴。

1. 引言纳米材料具有较大的比表面积和量子效应等特殊性质，因此在光催化、光伏等领域中表现出巨大的应用潜力。

纳米氧化锡（SnO2）作为一种重要的半导体材料，在气体传感、光催化和电化学储能等领域已经引起了广泛的关注。

然而，纯净的SnO2在光催化领域的应用中仍然存在一些限制，如宽带隙和对可见光吸收较弱等问题。

因此，掺杂是改善纳米氧化锡光催化性能的一种有效方法。

2. 实验部分2.1 材料制备采用溶胶-凝胶法制备了一系列掺杂纳米氧化锡样品。

首先，将适量的无水SnCl4溶于无水乙醇中，加热搅拌使其溶解。

然后加入适量的金属离子掺杂剂(Ag^+, Cu^2+, Fe^3+)并继续搅拌，稀释剂使用三乙醇胺，最后得到混合溶液。

将混合溶液在恒温搅拌的条件下放置一段时间，得到沉淀。

将沉淀进行热处理，得到掺杂纳米氧化锡样品。

2.2 表征方法利用X射线衍射仪对样品的晶体结构进行分析，扫描电子显微镜和透射电子显微镜则用于观察样品的形貌和粒径分布情况。

另外，通过紫外-可见吸收光谱对各样品的光催化性能进行测试。

实验使用可见光作为光源，利用反射法记录各样品的吸收光谱。

纳米氧化锡的制备及其研究进展

溶胶 ) 凝胶法的基本原理是: 金属醇盐或无机盐在有机介质中经水解、缩聚, 形成溶胶, 溶胶聚合凝胶化得到凝胶, 凝胶经过加热或冷冻干燥及焙烧处理, 除去其中的有机成分, 即可得到纳米尺度的无机材料超细颗粒。 Pan等 [ 4] 得到平均粒径为 15 nm 的氧化锡纳米球形颗粒, 并将其应用于气体传感器上, 结果表明, 氧化锡粉体中掺杂少量的钌, 可以增强气体传感器对丁烷及石油的检测灵敏度; 而加入少量的铷, 能提高气体传感器对 CO、CH 4、H2 等气体的检测灵敏度。周幸福等 [ 5] 用电化学法合成锡
目前, 常用的均匀沉淀剂有六次甲基四胺和尿素。 Song等 [ 11 ] 以 CO ( NH 2 ) 2 和 SnC l4 # 5H2 O 为原料, 采用均匀沉淀法得到了分散性良好的纳米氧化锡粒子, 其粒径为 3~ 4 nm, 表面积为 24~ 44 m2 / g, 优于用直接沉淀法制得的 SnO2 (粒径 4~ 6 nm, 表面积 15~ 18 m2 / g)。 2. 2. 5 水热法
2. 2 液相法 2. 2. 1 醇 ) 水溶液法
收稿日期: 2005- 05- 13 作者简介: 高赛男 ( 1975- ), 女, 硕士研究生, 主要从事纳米材料的制备与应用研究, 电话: ( 020) 85294156。
# 10#
河南化工 H ENAN CHEM ICAL INDUSTRY
2005年第 22卷
casted.
K ey w ord s: nanometer tin dioxide ; research progress; powder; thin film
1 前言
2. 1. 1 高能机械球磨法
氧化锡是一种宽带系半导体材料, 带宽范围为 3. 6~ 4. 0 eV。它用途广泛, 在有机合成中, 可用作催化剂; 在陶瓷工业中, 可作为釉料和搪瓷乳浊剂。由于小尺寸效应及表面效应, 纳米氧化锡具有特殊的光电性能和气敏性能, 在气敏元件、半导体元件、

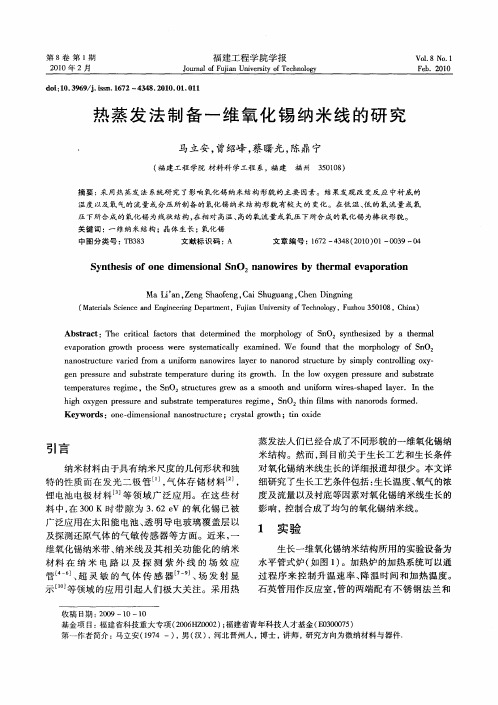

热蒸发法制备一维氧化锡纳米线的研究

第８卷第１期２１００年２月
福建工程学院学报
ＪｕｎｌｆｕａｎｖｒｔｏｅｈｏｇｏｒａｏｊｎＵｉｓｙｆｃｎｌｙＦｉｅｉＴｏ
Ｖｏ．１８Ｎｏ．１
Ｆｂ００ｅ．２１
ｄｉ１．９９ｊｉｎ１７４４．０００．１ｏ：０３６／．ｓ．６２— ３８２１．１０１ｓ
Ｋｅｗｏｄｓ：ｏｅｄｉｎｉｎｌｎｎｓｒｔｒｙｒｎ — ｍｅｓｏａａｏｔｕｃｕｅ；ｃｙｔｌｇｏｈ；ｔｎｏｉｒｓａ尺度的几何形状和独
蒸发法人们已经合成了不同形貌的一维氧化锡纳
特的性质而在发光二极管 … ，体存储材料，气
锂电池电极材料等领域广泛应用。在这些材料中，３０Ｋ时带隙为３６Ｖ的氧化锡已被在０．２ｅ
广泛应用在太阳能电池、明导电玻璃覆盖层以透及探测还原气体的气敏传感器等方面。近来，一维氧化锡纳米带、米线及其相关功能化的纳米纳材料在纳米电路以及探测紫外线的场效应管【６、灵敏的气体传感器４］超－卜引、发射显场
ＳｎｔｓｓｏｅｄｉｅｉｎｌＳｙｈｅｉｆｏｎｍｎｓｏａｎＯ２ｎｎｏｒｓｂｈｅｍａｖｐａｉｎａｗｉｅｙｔｒｌｅａｏｒｔｏ
ＭａＬ ’ ｌ，ｅｇＳａ￣ｎＣａｈｇａｇＣｈｎＤｉｇｉｇｉａＺｎｈｏｇ，ｉｕｕｎ，ｅｎｎｎｑＳ

纳米氧化锡的制备及应用

纳米氧化锡的制备及应用纳米氧化锡的制备及应用（综述）一、纳米氧化锡简介SnO2是一种具有宽带隙的n型半导体材料，也是最早具有商业价值的透明导电材料。

标准单晶SnO2是四方相的金红石结构，与ZnO 相比，SnO2具有更宽的带隙和更高的激子束缚能，SnO2体材料的密度为5.67g/cm，通常制备的SnO2薄膜密度大约为体材料密度的80～90%，熔点为1927摄氏度。

SnO2及其掺杂薄膜具有高可见光透过率、高电导率、高稳定性、高硬度和极强的耐腐蚀性等性能。

宽带隙半导体的纳米线具有巨大的纵横比，表现出奇特的电学和光学性能，使其在低压和短波长光电子器件方面具有潜在的应用前景。

与传统SnO2相比,由于SnO2 纳米材料具有量子尺寸效应、小尺寸效应、表面效应和宏观量子隧道效应,因而在光、热、电、声、磁等物理特性以及其他宏观性质方面都会发生显著的变化。

二、纳米氧化锡的制备1.固相法1)高能机械球磨法高能机械球磨法是利用球磨机的转动或振动,对原料进行强烈的撞击、研磨和搅拌。

2)草酸锡盐热分解法2.液相法1)醇—水溶液法2)溶胶—凝胶法溶胶—凝胶法的基本原理是:金属醇盐或无机盐在有机介质中经水解、缩聚,形成溶胶,溶胶聚合凝胶化得到凝胶,凝胶经过加热或冷冻干燥及焙烧处理,除去其中的有机成分,即可得到纳米尺度的无机材料超细颗粒。

3)微乳液法微乳液法是将两种反应物分别溶于组成完全相同的两份微乳液中;然后这两种反应物在一定条件下通过物质交换彼此发生反应,借助超速离心,使纳米微粒与微乳液分离;再用有机溶剂清洗除去附着在表面的油和表面活性剂;最后在一定温度下干燥处理,即可得到纳米微粒的固体样品。

4)沉淀法沉淀法分直接沉淀法和均匀沉淀法，直接沉淀法是制备超细氧化物广泛采用的一种方法,它是在含有金属离子的溶液中加入沉淀剂后,于一定条件下生成沉淀,除去阴离子,沉淀经热分解。

均匀沉淀法是利用某一反应使溶液中的构晶离子从溶液中缓慢均匀地释放出来。

氧化锡纳米线的制备及其乙醇气体敏感性能

氧化锡纳米线的制备及其乙醇气体敏感性能李立珺;苗瑞霞;张霞【摘要】采用热蒸发法成功制备氧化锡纳米线.用X射线衍射、扫描电子显微镜和透射电子显微镜对所制备纳米线的晶格结构和表面形貌进行表征.所制材料为金红石氧化锡单晶结构,纳米线直径为50～200nm,长度为5～15μm,符合气-液-固生长机制.以氧化锡为气敏材料,制备了旁热式结构气敏元件,测试该元件对浓度范围为25×10-6～500×10-6的乙醇气体环境的敏感性能.结果表明,该元件的最佳工作温度约为260℃;在25×10-6和500×10-6的乙醇气体中,灵敏度分别为7.54和111.01,响应时间为2～20s,恢复时间为5～33s;在测试范围内灵敏度与气体浓度具有良好的线性关系;7天内重复测量误差在5％以内,稳定性较好.【期刊名称】《材料工程》【年(卷),期】2019(047)006【总页数】6页(P82-87)【关键词】热蒸发法;氧化锡;纳米线;气敏性能【作者】李立珺;苗瑞霞;张霞【作者单位】西安邮电大学电子工程学院,西安710121;西安邮电大学电子工程学院,西安710121;西安邮电大学电子工程学院,西安710121【正文语种】中文【中图分类】TP212.2气敏传感器广泛应用于环境监测、电子工业、食品生产等领域。

常见的气敏材料有ZnO，SnO2，Fe2O3，NiO，WO3，In2O3等，其中SnO2因灵敏度高、化学稳定性强、成本低廉、应用范围广等性能，占据了气敏传感器领域的大部分市场。

气敏传感器普遍存在工作温度偏高、响应恢复时间长、选择性差等问题，目前的解决途径主要集中在对气体敏感材料的研究上，包括材料纳米化[1-3]、掺杂改性[4-6]、复合异质结构[7-10]等。

Kou等[11]制备了纳米纤维状SnO2，其在300℃的最佳工作温度下对100×10-6乙醇气体的灵敏度为9.5。

通过适量Co掺杂有效提高了灵敏度，掺杂摩尔分数为3%时，对100×10-6乙醇气体的灵敏度为40.1。

纳米氧化锡制备方法的研究进展

第9期电子元件与材料V ol.23 No.9 2004年9月ELECTRONIC COMPONENTS & MATERIALS Sep. 2004纳米氧化锡制备方法的研究进展朱路平，贾志杰（华中师范大学纳米科技研究中心，湖北武汉 430079）摘要:从制备氧化锡的方法，原理和工艺特点等几方面综述了近年来纳米氧化锡粉末、薄膜、棒、线、带的最新研究进展。

着重阐述了制备准一维纳米氧化锡的过程及各自的生长机制。

并对纳米氧化锡粉体制备的研究方向和产业化发展趋势作了展望。

关键词:无机非金属材料；纳米氧化锡；制备方法；研究进展中图分类号: TN304.21 文献标识码:A 文章编号:1001-2028（2004）09-0034-03Research Progress on Preparing Methods of Nano-SnO2ZHU Lu-ping, JIA Zhi-jie(Center of Nano-science and Technology, Central China Normal University, Wuhan 430079, China)Abstract: Reviewed were the preparing methods of Nano-SnO2 including powder, thinfilm, rod, wire and dendrite. And the preparing methods and growth mechanism of quasi-one-dimensioned (1D) nano-SnO2 were key points. On the basis of these discussions, the developing tendency and industrialization prospect for preparing methods of nano-SnO2 were also proposed.Key words: inorganic non-metallic materials; nano-SnO2; preparing methods; research progress氧化锡是一种典型的n型半导体材料，其E g=3.5 eV(300 K)，其用途广泛，在有机合成中，可用作催化剂和化工原料；在陶瓷工业中可用作釉料和搪瓷乳浊剂；同时还可用于导电材料，薄膜电阻器，光电子器件等领域[1]。

一种氧化锡复合纳米线、其制备方法和应用[发明专利]

专利名称：一种氧化锡复合纳米线、其制备方法和应用专利类型：发明专利
发明人：向斌,孙琪
申请号：CN201710266066.9
申请日：20170421
公开号：CN107091866A
公开日：
20170825
专利内容由知识产权出版社提供
摘要：本发明提供了一种氧化锡复合纳米线、其制备方法和应用；本发明提供的氧化锡复合纳米线为过渡金属氧化物与SnO复合的纳米线，所述过渡金属氧化物选自NbO和TaO中的一种或多种。

并且，所述复合纳米线的直径在100nm至500nm之间。

本发明实施例通过将铌源和/或钽源，与锡源按一定比例配制成混合溶液，加入适量PVP后电纺，经煅烧获得所述复合纳米线。

本发明复合纳米线的比表面积相对纯纳米线有相当大的提高，同时气敏传感性能有了很大的提高，还具有优异的机械性能，可用于气敏传感如检测NO等气体或储能应用如用于锂离子电池，具有很好的应用前景。

申请人：中国科学技术大学
地址：230026 安徽省合肥市包河区金寨路96号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：赵青朵
更多信息请下载全文后查看。

氧化锡纳米线在场致发射显示器中的应用研究

米线印刷在玻璃基板银电极上作为场发射阴极材料，究了阴极的场致发射特性，研实现了原型显示器件的均匀点亮，实验结果表明，该方法制备的氧化锡纳米线作为阴极材料具有低的阈值电场（．７、６６
ｐｎ、ａ）高的发射电流密度（０Ａａ和好的场发射稳定性（射电流涨落幅度在１％以内）２５／ｍ）发０。
第８第４期卷
２１００年８月
福建工程学院学报
ＪｕａｏｕａｎｖｒｔｏｅｈｏｏｙｏｒｌｆｊｎＵｉｓｙｆｃｎｌｇｎＦｉｅｉＴ
Ｖ０．．１８Ｎｏ４
Ａｕｇ．２ห้องสมุดไป่ตู้１０
ｄｉ１．９９ｉｉｎ１７ｏ：０３６／．ｓ．６２－４４．０００．１ｓ３８２１．４０５
关键词：纳米材料；场致发射；平板显示器
中图分类号：Ｎ７Ｔ２文献标识码：Ａ文章编号：１７４４（００００７４６２— ３８２１）４— ３５—０
ＴｈｅａｐｌｃｔｏｏｎＯ２ｎａｏｒｓｉｅｄｍｉｓｏｉｐｌｙｐｉａｉｎｆＳｎｗｉｅｎｆｌｅｓｉｎｄｓａｓｉ
ｔｎｍｅｈｄａａｏｅｍａｅａｓｈａｏｉｓｗｒｒｔｄｏｅｃｎｕｔｇｓｒｃｆｃｔｏｅｉｔｏｓｃｔｄｔｒｌ．Ｔｅｎｎｗｒｅｅｐｎｅｎｔｏｄｃｉｕｆｅｏａｈｄｏｈｉｅｉｈｎａｐａｅｕｉｇａｓｒｅ — ｒｎｉｇｐｏｅｓｈｎｔｄｄｓｌｙｘｉｉｄｇｏｅｄｅｓｉｎｐｏｅｔｓｌｔｓｎｃｅｎｐｔｒｃｓ．Ｔｅｕｉｉｐａｓｅｈｂｔｏｄｆｌｍｉｏｒｐｒｅ．ｉｎｅｅｉｓｉ
