塔吊基础施工方案在建筑施工中，塔吊的安装是至关重要的环节，而塔吊的基础施工方案直接影响到塔吊的使用效果和安全性。
本文将介绍一套完整的塔吊基础施工方案，帮助施工人员在实际操作中确保施工质量和安全。
一、方案概述塔吊基础施工主要包括选择基地、基坑开挖、浇筑混凝土等过程。
合理的施工方案可以降低施工难度、提高施工效率、确保施工质量。
二、选择基地选择一个平整、坚实的基地是塔吊安装的首要条件。
基地应具备足够的承重能力，能够承受塔吊的重量和工作负荷。
同时，基地的土壤应具有较好的稳定性，能够有效防止塔吊在使用过程中的倾斜和移动。
三、基坑开挖在确定好基地的情况下，需要进行基坑的开挖工作。
根据塔吊的尺寸和施工要求，合理设计开挖基坑的形状和尺寸，并严格按照设计要求进行开挖作业。
开挖后需进行土壤的压实和处理，确保基坑的稳定性。
四、浇筑混凝土基坑开挖完成后，需要在基坑内浇筑混凝土。
在浇筑混凝土前，要对模板进行验收，确保模板完整、牢固。
在浇筑过程中应控制浇筑深度和速度，避免出现渗漏和空洞现象。
浇筑完成后，要对混凝土进行养护，确保混凝土的强度和稳定性。
五、安装塔吊在混凝土达到设计强度后，可进行塔吊的安装工作。
安装前需对塔吊进行检查，确保各部件完好无损。
在安装过程中，要按照设计要求进行组装，严格控制每个环节，避免出现安装不牢固的情况。
结语塔吊基础施工是塔吊安装的重要环节，合理的施工方案对于保障施工质量和安全至关重要。
施工人员在操作过程中应认真遵循方案要求，做好每个环节的施工工作，确保塔吊的安全使用。
希望以上内容对于塔吊基础施工有所帮助。
塔吊基础专项施工方案塔吊一、施工准备工作1.确定塔吊的使用位置和基础布置：根据塔吊的使用需求和现场条件，确定塔吊的使用位置，并合理布置塔吊基础。
2.地基处理：对于土质较差的场地，需要进行地基处理。
可采用挖坑、填方、加固等方式，提高地基的承载能力。
3.地面平整：清理现场杂物，将土地整平，确保塔吊能够稳固地放置在地面上。
4.基础施工人员培训：对参与基础施工的相关人员进行安全培训和专项技术培训，确保他们具备施工所需的技能和知识。
二、基础施工方案1.基础开挖：根据基础设计图纸，进行基础开挖。
首先，设置基准线，然后根据基础尺寸挖掘基础的土方。
开挖过程中要注意土方的逐层逐渐挖掘，不得一次性挖掘过深，以免土方坍塌。
2.基础处理：对于土质较差的基础，需要进行处理。
可以采用混凝土加固、加设钢筋等方式，提高基础的承载能力和抗震能力。
3.模板安装：在基础周边搭设模板，并根据基础设计图纸和要求，进行模板的安装和固定。
模板安装过程中，要确保模板的平整度和准确度，以免影响基础施工的质量。
4.浇筑混凝土：在模板安装完成后，按照基础设计要求，进行混凝土浇筑。
浇筑时要注意混凝土的均匀、顺畅和流动性，以免出现浇筑不密实、空洞等情况。
同时，还要及时将混凝土进行养护，以保证混凝土的强度和耐久性。
5.拆除模板：在混凝土养护完毕后，进行模板的拆除工作。
拆除模板时要注意操作的安全性，以免出现模板倾倒、伤人等事故。
三、安装塔吊1.塔吊运输：将塔吊从生产厂家或其他施工现场运输至目标场地。
运输过程中要注意塔吊的固定和保护，以避免损坏设备。
2.塔吊安装：首先按照基础设计图纸确定塔吊安装位置，然后进行塔吊的组装和调试。
安装过程中要注意塔吊各部件的安装顺序和正确连接，以确保塔吊的正常运行。
3.塔吊调试：对安装完成的塔吊进行调试，包括塔吊运转、吊臂伸缩、起重机构的运行、安全系统的测试等。
调试时要仔细检查各项功能和安全控制装置，确保塔吊的正常运行和安全使用。

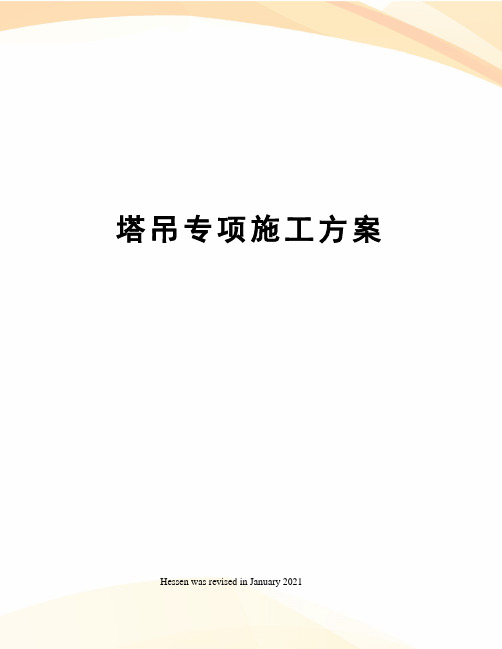

塔吊专项施工方案 Hessen was revised in January 2021一、工程概况新亚·香榭水岸工程位于嘉兴市秀洲新区，中山西路以北，横一路以南，聚贤路东临北郊河，南面紧临一期工程。
本工程为高尚住宅小区，交通便利，可达性好。
建设单位：嘉兴市新亚房地产开发有限公司质监单位：嘉兴秀州区建筑工程质量监督站设计单位：福建建科建筑设计院勘察单位：陕西核工业工程勘察院监理单位：浙江省省直监理公司施工单位：宁波建工集团工程建设有限公司二、编制依据1、《新亚·香榭水岸岩土工程勘察报告书》2、《建筑地基基础设计规范GB50007-2002》3、集团公司设备租赁公司提供的塔吊有关技术资料三、位置布置及要求：1.根据工程特点与需要，按总平面图与实际使用相结合布置八台自升塔式起重机（平面布置见后图）；2.1#、2#塔吊设在Ⅱ区9#～24#楼，塔基位于地下室外，考虑地下室开挖及围护安全等各种因素，塔吊基础设独立的4桩承台，承台底标高同底板面标高。
选用QTZ63，总高度30M，臂长50M，最大起重重量6T；3.3#、4#、5#、6#塔吊分别设在3#楼、2#楼、4#楼、6#楼，塔吊基础位于地下室外，考虑地下室开挖及围护安全等各种因素，塔吊基础设独立的4桩承台，承台底标高同底板面标高。
选用QTZ80F，总高度3#塔吊70M；4#塔吊40m；5#塔吊80m，6#塔吊60m，臂长50M，最大起重重量6T；4.7#、8#塔吊分别设在7#楼、5#楼，塔吊基础位于地下室内，塔吊基础设独立的4桩承台，承台面为底板底（地梁底）低下10cm。
选用QTZ80F ，总高度7#塔吊80M；8#塔吊80m，臂长57M，最大起重重量6T；四、基础设计方案根据陕西核工业工程勘察院提供的《新亚·水榭花都岩土工程勘察报告》，塔吊基础所在位置土层技术参数：1#塔吊参考15-15工程地质剖面图和J55号孔柱状图、2#塔吊参考13-13剖面和Z20号孔柱状图、3#、4#塔吊参考1-1剖面和Z3、Z2号孔柱状图、5#塔吊参考3-3剖面和J14号孔柱状图，6#塔吊参考9-9剖面和J33号孔柱状图，7#塔吊参考7-7剖面和J24号孔柱状图，8#塔吊参考6-6剖面和J19号孔柱状图。
塔吊基础施工方案（最终版）
一、项目背景
塔吊基础施工是塔吊安全运行的基础，合理施工方案对于工程施工具有重要意义。
本文旨在探讨塔吊基础施工方案的最终版本，确保施工安全可靠。
二、施工前准备
2.1 确认基础设计
在进行施工之前，需仔细核对基础设计图纸，确保符合设计要求，以免后期出
现问题。
### 2.2 现场清理清理施工区域，确保施工环境整洁，无障碍物，为施
工提供便利条件。
### 2.3 质量验收确认所有材料质量符合标准要求，保证施工
质量和安全。
三、施工步骤
3.1 基坑开挖
根据设计要求，合理开挖基坑，注意基坑边坡稳定，确保施工现场安全。
### 3.2 基础浇筑采用预埋件或其他连接方式，进行基础构筑，确保承载能力满足要求。
### 3.3 基础验收完成基础施工后，进行验收，确保质量合格，才能继续下一步施工。
### 3.4 塔吊安装根据塔吊安装要求进行安装，保证固定牢靠，操作平稳。
四、施工结束
4.1 安全检查
施工完成后进行安全检查，确保无遗漏漏项，保障现场安全。
### 4.2 清理整
理清理施工现场，回收物料，保持环境整洁，为后续工作留出空间。
### 4.3 竣
工验收最终进行竣工验收，确保质量达标，项目顺利结束。
五、总结
塔吊基础施工方案的最终版本需重视安全和质量，严格按照要求施工，确保工
程顺利进行。
希望本文提供的施工方案能为相关工作人员提供参考，做好施工准备工作，保障施工质量和安全。
最全面塔吊基础工程施工方案塔吊基础工程是塔吊安装的重要一环，对于塔吊的安全性和稳定性起着至关重要的作用。
下面是一个全面的塔吊基础工程施工方案，供参考：一、施工前准备：1.基础工程设计确认：根据塔吊的技术参数和现场实际情况，确定基础工程的设计方案和施工方案。
2.验收现场：对施工现场进行验收，确保施工环境安全和合理。
3.确定施工队伍和责任分工：明确施工队伍的组织结构和责任分工，分配施工人员和设备。
4.安全教育和培训：对施工人员进行安全教育和培训，提高他们的安全意识和技术水平。
二、基础工程施工步骤：1.土方开挖：根据设计图纸要求，进行土方开挖，确保基底平整、坚固。
2.基坑处理：对基坑进行处理，清除杂物和积水，保持基坑干燥。
3.基础模板搭设：根据设计要求，搭设基础模板，保证基础平整和准确。
4.钢筋绑扎：根据设计要求，对基础模板上的钢筋进行绑扎，确保钢筋的稳定性和强度。
5.砼浇筑：在钢筋绑扎完成后，进行混凝土的浇筑，注意浇筑的均匀和密实。
6.砼养护：砼浇筑完成后，进行养护，保证砼的强度和稳定性。
7.塔吊组装：砼养护结束后，进行塔吊的组装工作，根据施工方案逐步组装塔吊，并进行调试和检验。
8.塔吊安装：塔吊组装完毕后，进行塔吊的安装工作，将其安装在基础上，并进行调整和固定。
9.施工现场的整理和清理：施工结束后，进行现场的整理和清理，清除垃圾和杂物，保持工地的清洁和安全。
三、施工注意事项：1.施工现场安全：保证施工现场的安全，设置警示标识和防护设施，防止事故发生。
2.施工工序严格按照方案进行：严格按照施工方案进行施工，确保施工质量和进度。
3.检查和验收：施工过程中，进行检查和验收，确保施工质量和安全性。
4.施工材料质量：选用符合国家标准的施工材料，确保施工质量和安全性。
5.天气条件：根据天气条件合理安排施工进度，避免恶劣天气对施工造成影响。
6.施工记录和资料保存：在施工过程中，做好施工记录和资料保存，便于后期的维护和管理。
塔吊基础工程专项施工方案一、施工前准备工作1.1 工程前期准备1.1.1 施工前，需进行详细的现场勘查，了解施工场地情况，地质条件，地基承载能力等相关情况。
1.1.2 针对现场情况，做好施工方案设计和组织工作。
1.1.3 对施工现场进行安全和环境保护方面的评估，并制定相应的安全和环保措施。
1.2 施工人员准备1.2.1 施工前，组织相关施工人员进行技术交底和安全教育培训，确保施工人员了解工作内容、工艺流程和安全规定。
1.2.2 确保施工人员持有相关证件和合格的施工资质，且具备相应的工作经验。
二、基础勘测与设计2.1 基础勘测2.1.1 进行详细的地质勘测，了解地下地质情况和地基承载能力。
2.1.2 通过地质勘测确定基础的设计深度和尺寸，为后续的设计提供数据支持。
2.2 基础设计2.2.1 根据勘察结果，进行基础的设计计算和方案确认。
2.2.2 设计出符合地质条件和承载能力要求的基础结构方案，并进行相关验算和图纸编制。
三、基础施工准备3.1 材料准备3.1.1 根据设计要求，准备好基础施工所需的各种材料，包括混凝土、钢筋等。
3.1.2 严格按照规范要求，对材料进行检验和验收，保证施工材料的质量可靠。
3.2 设备准备3.2.1 准备好施工所需的机械设备和工具，包括搅拌设备、起重机等。
3.2.2 对施工设备进行检测和维护，确保设备的安全和可靠性。
四、基础施工工艺4.1 基础开挖4.1.1 根据设计要求，进行基础的开挖工作。
4.1.2 确保开挖的深度和平整度符合要求，保证基础的承载能力和稳定性。
4.1.3 对开挖的过程中，及时处理遇到的地质变化和特殊情况，确保工程质量和安全性。
4.2 基础浇筑4.2.1 在基础开挖完成后，进行基础模板的安装和混凝土浇筑工作。
4.2.2 对模板进行严密检查和调整，确保模板的尺寸和平整度符合设计要求。
4.2.3 对混凝土的配合比进行精确控制，确保混凝土的强度和耐久性。
4.2.4 对混凝土浇筑过程中，严格控制浇筑质量和速度，避免产生裂缝和渗漏等质量问题。
塔吊基础专项施工方案 2
一、施工方案概述
本文针对塔吊基础的专项施工，制定了一套系统的方案，旨在保证基础质量、提高工作效率、保障施工安全。
本方案主要包括施工前准备、施工工艺和施工注意事项等内容。
二、施工前准备
1. 材料准备
确保所用材料符合相关标准要求，包括水泥、石子等。
2. 设备准备
准备好各类施工设备，如混凝土搅拌机、打桩机等，并保证设备运转正常。
3. 防护措施
提前做好施工现场的防护工作，保证施工人员的安全。
三、施工工艺
1. 基础布置
根据设计要求，在施工现场进行基础的布置和标定，确定施工位置。
2. 打桩
采用打桩机对基础地基进行桩基打设，确保桩的数量和深度符合要求。
3. 浇筑混凝土
在基础桩基基础上浇筑混凝土，注意混凝土的搅拌均匀，确保基础质量。
4. 完工验收
施工完成后进行基础验收，检查基础质量是否符合要求。
四、施工注意事项
1.施工过程中严格按照设计要求和施工工艺操作，不得擅自变动。
2.施工人员需佩戴好安全帽、安全鞋等个人防护装备。
3.施工现场需设置明显的安全标识，并做好现场防护措施。
4.确保施工过程中的通风良好，防止混凝土挥发气体对人体健康的影响。
5.施工完成后，对施工场地进行清理，确保无残留物。
五、总结
本专项施工方案主要针对塔吊基础的施工过程进行了详细规划和阐述，着重强
调了施工前准备、施工工艺和注意事项等方面的内容。
通过严格按照方案执行，能够保证基础施工质量和施工安全，提高工作效率，确保施工顺利进行。
塔式起重机基础专项施工方案一、工程概述二、施工准备1.施工前准备：清理施工现场，确保无障碍物。
确定施工采用的基础类型和尺寸，并制定相关设计图纸和技术方案。
2.设备准备：准备好塔式起重机、混凝土搅拌机、振捣器等施工所需机械设备。
3.施工人员：组织专业的施工队伍，包括工程师、技术员、砌筑工等。
4.材料准备：准备好所需的建筑材料，包括水泥、砂、石子等。
三、施工流程1.基坑开挖：按照设计要求开挖基坑，并保证坡道和通风良好。
同时进行现场测量，确保基坑的尺寸和位置准确无误。
2.备模：根据设计要求和施工图纸，在基坑周边搭建合适的模板支架，并进行检查修整，确保模板的水平和垂直度。
3.钢筋布置：根据设计要求和施工图纸，在模板内铺设钢筋网，并采用焊接或捆扎的方式进行固定。
应注意钢筋的间距和位置要符合设计要求。
4.砼浇筑：在钢筋网内浇筑混凝土，并使用振捣器进行振捣，确保混凝土的密实性和质量。
浇筑时要注意检查模板的稳定性，及时排除气泡和杂质。
5.养护：混凝土浇筑后，对基础进行水养护，保持湿润并避免受到外力的干扰。
养护期一般为7-14天，根据气候和混凝土强度来确定。
6.检查验收：在养护期结束后，进行基础的检查验收工作。
检查基础的尺寸、平整度和表面质量等指标是否满足设计要求。
四、施工要点1.基坑开挖要达到设计要求的尺寸和平整度，以确保基础的稳定性。
2.模板支架要稳固可靠，确保基础的几何尺寸和表面平整度。
3.钢筋布置要符合设计要求，要注意预留塔桅与基础之间的接口，保证塔式起重机的安装和拆卸顺利进行。
4.混凝土浇筑要均匀，避免长时间停留和边角积料。
振捣要均匀到位，确保混凝土密实。
5.养护期间要避免机械冲击和外界损伤，定期浇水保持湿润。
6.施工过程中要严格按照安全操作规程进行，做好安全防护措施，确保施工人员的人身安全。
五、施工安全措施1.在施工现场设置明显的安全警示标志，禁止非工作人员进入施工区域。
2.施工人员必须进行必要的安全培训并戴好安全帽、安全鞋等个人防护设备。
塔式起重机基础专项施工方案1. 引言塔式起重机在建筑施工中扮演着重要的角色，而其基础施工对于起重机的稳定性和工作效率具有至关重要的影响。
本文将就塔式起重机基础专项施工方案进行详细介绍。
2. 施工前准备在进行塔式起重机基础施工前，需进行以下准备工作： - 地基勘察：对施工现场进行地质勘察，了解地基的承载能力和土壤情况。
- 方案设计：制定详细的基础施工方案，包括基础类型、尺寸、材料等。
3. 基础施工步骤3.1 桩基础施工1.定位测量：根据设计要求，在地面上标定桩基位置。
2.钻孔：使用钻机对桩基位置进行钻孔作业。
3.灌浆：在钻孔的同时进行灌浆，使桩基与地基形成连接。
4.钢筋加固：在灌浆后，加入钢筋进行加固处理。
5.桩顶封闭：对桩顶进行封闭处理，确保桩基完整性。
3.2 梁基础施工1.梁位标定：按照设计要求，在桩基之间标定梁基位置。
2.植筋预埋：在梁基位置进行植筋预埋工作。
3.混凝土浇筑：对梁基位置进行混凝土浇筑工作。
4.表面整平：浇筑混凝土后，对梁基表面进行整平处理。
4. 施工注意事项在进行塔式起重机基础施工时，需注意以下事项： - 施工现场应保持整洁，有效管理施工材料和设备。
- 施工过程中的质量检验应及时开展，确保工程质量。
-涉及安全的施工环节应严格执行相关安全规定，确保施工人员安全。
5. 施工验收在完成塔式起重机基础施工后，需进行验收工作，确保基础质量符合设计要求。
验收内容包括基础尺寸、平整度、强度等方面。
结语塔式起重机基础专项施工方案是塔式起重机安全、高效施工的基础，通过科学合理的施工方案，可提高施工效率，确保工程质量。
在实际施工中，需严格执行施工方案，保障施工安全和质量。
第1篇一、工程概况本工程为某大型建筑项目，拟采用塔吊进行垂直运输。
为确保塔吊的安全稳定运行，特制定本塔吊基础施工方案。
二、施工依据1. 国家及地方有关建筑安全生产的法律法规。
2. 《建筑施工安全检查标准》。
3. 《塔吊安装、拆卸及验收规范》。
4. 施工图纸及设计文件。
5. 施工现场实际情况。
三、施工范围本方案适用于塔吊基础施工，包括基础土方开挖、基础垫层铺设、基础钢筋绑扎、混凝土浇筑、基础养护等工序。
四、施工组织1. 施工队伍：成立专门的塔吊基础施工班组，由经验丰富的施工人员组成。
2. 施工机械：挖掘机、装载机、混凝土搅拌车、泵车、振捣器等。
3. 施工材料：混凝土、钢筋、模板、砂石、水泥等。
五、施工工艺1. 基础土方开挖（1）根据设计图纸，确定塔吊基础位置及尺寸。
（2）使用挖掘机进行土方开挖，确保基础位置准确。
（3）开挖过程中，注意保护地下管线及设施。
（4）开挖深度达到设计要求后，进行基底平整。
2. 基础垫层铺设（1）对基底进行清理，确保无杂物、积水。
（2）铺设垫层材料，厚度及宽度应符合设计要求。
（3）对垫层进行压实，确保密实度。
3. 基础钢筋绑扎（1）根据设计图纸，确定钢筋规格、间距及绑扎要求。
（2）在垫层上设置钢筋网，确保位置准确。
（3）绑扎钢筋时，注意保护钢筋不受损伤。
（4）钢筋绑扎完成后，进行隐蔽工程验收。
4. 混凝土浇筑（1）根据设计要求，确定混凝土配合比及浇筑顺序。
（2）使用混凝土搅拌车将混凝土运至现场。
（3）使用泵车将混凝土泵送至基础位置。
（4）浇筑过程中，注意振捣密实，防止出现蜂窝、麻面等缺陷。
（5）混凝土浇筑完成后，进行养护。
5. 基础养护（1）混凝土浇筑完成后，及时进行养护。
（2）养护期间，注意保持混凝土湿润，防止出现裂缝。
（3）养护时间根据混凝土强度要求确定。
六、施工质量控制1. 严格按照设计图纸及施工规范进行施工。
2. 施工过程中，加强材料检验，确保材料质量。
3. 施工过程中，加强过程控制，确保施工质量。
SJHD.ZHXJX.-05a中国航信中央企业（嘉兴）共用信息（灾备）服务中心项目一期施工总承包工程塔吊基础施工方案编制人：审核人：批准人：目录第一章、编制依据 (1)第二章、工程概况 (1)第三章、地质勘查资料 (1)第一节、地形地貌 (1)第二节、岩土层分布及其特征 (2)第三节、地下水埋藏条件及水、土腐蚀性评价 (4)3.1地下水埋藏条件 (4)3.2水和土对建筑材料的腐蚀性 (5)3.3、勘探孔号平面及剖面 (5)第四章、塔吊平面布置与基础设计 (13)第一节、塔吊技术参数及布置 (13)1.1QTZ80（H5810）型塔吊设计技术参数 (13)1.2塔吊平面布置 (13)第二节、塔吊基础设计 (15)2.1塔吊基础设计参数 (15)2.2塔吊基础定位图 (17)2.3塔吊基础剖面图 (22)第五章、塔吊基础设计计算书 (27)第一节、倾覆力矩计算 (27)1.1最大自重荷载计算 (27)1.2风荷载计算 (28)1.3塔机自身的倾覆力矩计算 (29)1.4塔机最大倾覆力矩计算 (29)第二节、桩基计算 (30)2.1单桩所受荷载的计算 (30)2.2单桩竖向承载力特征值计算 (33)2.3桩身承载力计算 (38)第三节、矩形承台计算 (38)3.1承台承受弯矩计算 (38)3.2承台配筋计算 (38)3.3承台截面抗剪切计算 (41)第一章、编制依据1、《建筑施工手册》第四版，中国建筑工业出版社2、《塔式起重机混凝土基础工程技术规程》 JGJ/T 187-20093、《建筑地基基础工程施工质量验收规范》 GB50202-20024、《建筑桩基础技术规范》 JGJ94-20085、《混凝土结构设计规范》 GB50010-20106、《建筑钢结构焊接技术规程》 JGJ81-20027、《建筑机械使用安全技术规程》 JGJ33-20018、《建筑结构荷载规范》 GB50009-20019、《建筑桩基检测技术规范》 JGJ106-200310、《地质勘查报告》11、《QTZ80（H5810）塔式起重机使用说明书》12、本工程建筑图、结构图；第二章、工程概况工程名称：中国航信中央企业（嘉兴）共用信息（灾备）服务中心项目一期工程地点：嘉兴市科技城中心，亚太路以西、由拳路以南建设单位：中航信华东置业有限公司设计单位：中国中元国际工程公司勘察单位：浙江省工程勘测院总包单位：中国建筑第四工程局有限公司本项目建设用地面积约222000m2，计划分三期施工，本次施工范围为项目一期，一期规划总建筑面积为89830平方米：其中地上建筑面积75613平方米，地下建筑面积14217平方米。
包括四幢办公楼、一幢公寓、餐厅及地下室，结构形式：四幢多层行政办公楼：框架结构； 1幢多层职工公寓：框架结构；一幢多层职工餐厅：框架结构；一个生活区地下室：框架结构。
第三章、地质勘查资料第一节、地形地貌拟建工程为科研项目，位于嘉兴科技城中心部位，紧邻中央南北向绿化景观轴及东西向公共区域轴。
东至亚太路、南至戴公桥港、西至曹家桥港、北至水马港，项目建设总占地面积约400亩。
其平面布置见勘探点平面位置图。
第二节、岩土层分布及其特征工程场地地处长江三角洲冲湖积平原地区，地层成因复杂，区内第四系为一套河流冲积及河湖相、滨海相松散沉积物，总厚度可达190.0m左右，第四系土层的形成和结构与长江三角洲的发育、江海变迁、气候等自然变化有着密切的联系，具有层序复杂、相变剧烈、厚度较大的特点，对本地区主要地基土层工程特性有详细的较深入的描述）。
根据勘探孔野外编录资料及静力触探曲线，结合土工试验成果，按岩土单元层成因时代、埋藏条件、岩性特征及其物理力学性质的差异等，将勘探深度以浅土体划分为11个岩土工程单元层，15个岩土工程单元亚层，4个透镜体，地基土层自上而下分别为：①层填土②层灰黄色粉质粘土③层灰色粉质粘土④1层黄褐~黄褐色粘土④2层灰黄色砂质粉土⑤1层灰色砂质粉土⑤2层灰色粉质粘土⑤2a层粘质粉土⑤3层灰色砂质粉土⑤4层灰色砂质粉土⑥1层灰褐~黄褐色粉质粘土⑥1a层褐黄色粘质粉土⑥2层褐黄~灰黄色粉质粘土⑥2a层灰黄色砂质粉土⑧层灰色粉质粘土⑧a层灰色砂质粉土⑨层灰绿色粉质粘土⑩层灰色砂质粉土⑾层灰色粉质粘土夹砂质粉土各地基土层的主要特征详见表2-1（地基土层特征一览表），各土层的分布、埋藏见“工程地质剖面图”、“钻孔综合工程地质柱状图”、“静力触探综合成果表”。
场地地基土特征表第三节、地下水埋藏条件及水、土腐蚀性评价3.1地下水埋藏条件场区勘探深度以浅地下水主要为浅部孔隙潜水和深部承压水。
孔隙潜水主要赋存于浅部①、②、③层土中。
勘察期间钻孔附近挖坑测得的稳定潜水位（24小时稳定水位）埋深在0.3~1.70m之间，水位标高在1.52~1.12m之间。
潜水水位变化主要受控于大气降水及微地貌的控制，与场地附近的河流有一定的水力联系，其排泄方式主要为蒸发，潜水水位年变化幅度在1.00~1.50m之间，考虑到水位变化抗浮设计水位标高可取2.50m；其他情况设计水位标高可取1.50m。
承压水赋存于下部粉性土层中（④2层、及⑤层砂质粉土），常年水位相对稳定。
该承压水水位标高在-1.00m左右。
3.2水和土对建筑材料的腐蚀性根据拟建场地附近民井中取的地下水样水质分析报告（见附表5），按国标《岩土工程勘察规范》（GB 50021-2001）对其腐蚀性作如下分析评价。
地下潜水对砼结构的腐蚀性判定表注：评价时场地环境类别按III类考虑；土层按弱透水层考虑。
地下水对砼中钢筋、对钢结构的腐蚀性判定表料的腐蚀性评价可参照地下水对建筑材料的腐蚀性判定结果。
根据表2-4及表2-5的判定结果，地下水和土对混凝土微腐蚀性；对砼中钢筋在长期浸水时有微腐蚀性，干湿交替时有微腐蚀性；对钢结构有弱腐蚀性。
3.3、勘探孔号平面及剖面6789101112以上图看不清可查看CAD 源文件；第四章、塔吊平面布置与基础设计现场自然地面平均绝对标高约为1.90m（生活区设计土0.000 m的绝对标高为3.95 m；灾备中心和1#数据中心设计土0.000 m的绝对标高为4.25 m）。
安装五台塔吊型号采用QTZ80（H5810）型、基础为钢筋混凝土承台加预应力方桩。
第一节、塔吊技术参数及布置1.1QTZ80（H5810）型塔吊设计技术参数14第二节、塔吊基础设计塔吊基础桩基采用预应力方桩（原设计图纸主楼基础桩为预应力管桩）。
标高以绝对标高（相对标高见剖面图）。
2.1塔吊基础设计参数1#塔吊2#塔吊3#塔吊4#塔吊5#塔吊2.2塔吊基础定位图2.3塔吊基础剖面图2223242526第五章、塔吊基础设计计算书第一节、倾覆力矩计算风荷载产生的倾覆力矩应在其自由状态下，因此风荷载计算时应取其独立式的最大高度，QTZ80（H5810）型最大的独立高度是40米，超过40米需设置附墙杆，水平荷载通过附墙杆传递具备一定强度的结构上，只要满足附墙杆的安装要求，倾覆力矩不再进行考虑，因此取独立高度的最大值进行倾覆力矩计算。
以下按最大臂长58m进行计算。
1.1最大自重荷载计算G0 = 171.3kN -----塔身自重＋标准节重量（按安装高度40m计）G1 = 56.7kN -----起重臂自重G2 = 3.5kN -----小车和吊钩自重G3 = 19.5kN -----平衡臂自重G4 = 145kN -----平衡块自重1、塔机自重标准值：Fk1=∑Gi=G0＋G1＋G2＋G3＋G4 = 396kN2、桩基承台的自重标准值：25×5×5×1.2=750kN3、起重荷载标准值：Fqk = 60kN4、桩基所受最大自重：Gk = 396kN＋750kN=1146kN1.2风荷载计算1.2.1工作状态下风荷载计算工作状态下塔机塔身截面对角线方向所受风荷载标准值（参见《塔式起重机混凝土基础工程技术规程》JGJ/T 187-2009规程附录A）塔机所受风均布线荷载标准值（基本风压ωo = 0.2kN/m2）βz=1.59 µs=1.79 µz=1.29 ωo=0.2 αo=0.35 B=1.6 H=40qsk = 0.8×1.59×1.79×1.29×0.2×0.35×1.6×40÷40 = 0.329kN/m塔机所受风荷载水平合力标准值：= 0.329×40 = 13.159kN基础顶面风荷载产生的力矩标准值：= 0.5×13.159×40 = 263.171kN.m1.2.2非工作状态下风荷载计算非工作状态下塔机塔身截面对角线方向所受风荷载标准值（参见《塔式起重机混凝土基础工程技术规程》JGJ/T 187-2009规程附录A）塔机所受风均布线荷载标准值（取ω/o = 1.1kN/m2）βz=1.72 µs=1.15 µz=1.29 ω/o=1.1 αo=0.5 B=1.6 H=40qs，k = 0.8×1.72×1.15×1.29×1.1×0.5×1.6×40÷40 = 1.796kN/m 塔机所受风荷载水平合力标准值= 1.796×40 = 71.84kN基础顶面风荷载产生的力矩标准值= 0.5×71.84×40 = 1436.80kN.m1.3塔机自身的倾覆力矩计算塔机自身产生的倾覆力矩，向前（起重臂方向）为正，向后为负。
1、大臂自重产生的向前力矩标准值M1 = 56.7×27.6 = 1564.92kN.m2、最大起重荷载产生的最大向前起重力矩标准值M2 = 60×13 = 780kN.m3、小车位于上述位置时的向前重力矩标准值M3 = 3.5×13 = 45.5kN.m4、平衡臂产生的向后力矩标准值M4 = -19.5×7.2 = －140.4kN.m5、平衡重产生的向后力矩标准值M5 = -145×12.09 = －1753.05kN.m1.4塔机最大倾覆力矩计算1.4.1工作状态下塔机对基础顶面的作用1、标准组合的倾覆力矩标准值Mk = M1＋M3＋M4＋M5＋0.9（M2＋Msk）= 1564.92＋45.5-140.4-1753.05＋0.9×（780＋263.171）= 655.824kN·m 2、水平荷载标准值Fsk = 13.159kN3、竖向荷载标准值塔机自重：Fk1 = 396kN基础加挡土墙的自重：Gk = 625＋56 = 681kN起重荷载：Fqk = 60kNFk = Fk1＋Gk＋Fqk = 396＋681＋60 = 1137kN1.4.2非工作状态下塔机对基础顶面的作用1、标准组合的倾覆力矩标准值M΄k=M1＋M4＋M5±M΄sk= 1564.92－140.4－1753.05±1005.951 = 677.421(－1334.48)kN·m 2、水平荷载标准值F΄sk = 50.298kN3、竖向荷载标准值塔机自重：Fk1 = 396kN基础自重：Gk =844kNFk = Fk1＋Gk = 396＋844 = 1240kN1.4.3塔吊基础计算值确定根据说明书中钢筋混凝土基础承受荷载表中描述为：取表中最不利吊钩高度40m，规定方式a进行验算。
