某型惯性导航系统偏航距误差大的原因及解决措施作者：姚金彪唐福军来源：《航空维修与工程》2021年第06期摘要：某型惯性导航系统在飞机上时有故障发生，导航精度差是较为其中突出的故障类型，其中偏航距误差大最为典型。
为解决该系统在机上偏航距误差大的问题，通过建立偏航距计算模型，查找偏航距的误差源，从而提出相应的解决措施，提高惯导的导航精度。
关键词：导航精度；偏航距；误差源Keywords：navigation precision；yaw distance；error source0 引言某型惯性导航系统是飞机上重要的导航设备，能自主地为飞行提供速度、位置、方位等导航信息，引导飞机飞向当前航线的目标点，其中偏航距是惯导引导飞行时提供的最基本导航参数，指示飞机的实际航线偏离计划航线的距离。
在实际工程應用中，经常出现偏航距误差大故障，导致飞机偏离预定航线，严重影响飞行安全。
针对此现象，本文从惯导实际维修出发，分析故障产生的原因，并提出有效的解决措施。
1 偏航距的计算模型和误差源1.1 飞行航线的选择惯导在进行导航解算时，采用大圆航线法计算飞行航线，即在地球表面上从一点飞行到另一点时，沿过此两点的大圆劣弧段飞行。
球面上两点之间的最短距离指经过两点的大圆在这两点间的一段劣弧的长度，该弧长称为两点的球面距离，通常情况下飞机尽可能沿着该圆弧航线航行，该航线称为大圆航线，因大圆航线是两点之间的最短航线，也称最优航线。
理论上，两点之间的大圆航线是一条空间曲线，由沿途无数个中间点组成，但在实际中不可能解算无数个点的坐标，因此一般用折线来近似代表这条曲线，如图1所示，该曲线为A、F之间的一条大圆线，弦线法即指按照一定的经度间隔计算出航线上相应的中间点B、C、D、E等的纬度。
将这些点连接起来，形成的折线即是近似的大圆航线的轨迹，这些点又叫航路点，航路点是实际飞行计划中的各个转向点，包括起点和到达点，引导飞机依次飞向航线中的各个航路点。
导航工程技术专业实操惯性导航系统的调试与校准导航工程技术专业的学生在实际操作中需要了解和掌握惯性导航系统的调试与校准方法。
惯性导航系统是一种重要的导航设备，利用加速度计和陀螺仪等传感器来测量和计算飞行器、船舶或车辆的速度、角度和位置。
它具有自主性强、精度高、适应性广等特点，在航空航天、海洋探测、导弹制导等领域具有广泛的应用。
一、惯性导航系统调试惯性导航系统调试是指在系统安装和运行之前，通过连接、设置和调试各个组件，确保系统的正常工作。
惯性导航系统由加速度计、陀螺仪和信号处理单元组成。
在调试过程中，首先要连接各个组件，并正确接入电源。
接下来，需要进行系统状态检测，确保各个传感器工作正常。
接着，进行信号质量检测和噪声检测，保证信号的准确度和稳定性。
最后，进行系统校准和标定，以提高系统的精确度和可靠性。
二、惯性导航系统校准惯性导航系统的校准是为了消除或校正传感器误差、提高导航系统的精密定位能力。
校准分为静态校准和动态校准，其中静态校准又包括零偏校准和刻度因子校准。
1. 零偏校准零偏是指传感器输出在无输入或无运动状态下的非零输出。
在静态校准时，需要将传感器置于无运动状态，并记录输出的零偏值。
通过零偏校准可以消除传感器的初始误差，提高测量准确度。
2. 刻度因子校准刻度因子是指传感器输出与实际输入之间的比例关系。
在静态校准中，通过施加已知幅值的输入信号，并记录传感器输出，可以计算刻度因子。
刻度因子校准可以修正传感器的放大倍数偏差，提高测量的准确性。
3. 动态校准动态校准是在运动状态下进行的校准。
通过在不同方向上的加速度和角速度变化，在运动过程中校准惯性导航系统。
动态校准可以消除因惯性导航系统在实际应用中遇到的运动误差和地球自转效应等因素对导航精度的影响。
三、惯性导航系统调试与校准注意事项在进行惯性导航系统调试与校准时，需要注意以下事项：1. 环境干净静止：避免外界干扰和仪器漂移，确保数据的可靠性和准确性。
2. 合理选择校准模式：根据实际应用需求，选择静态校准或动态校准。

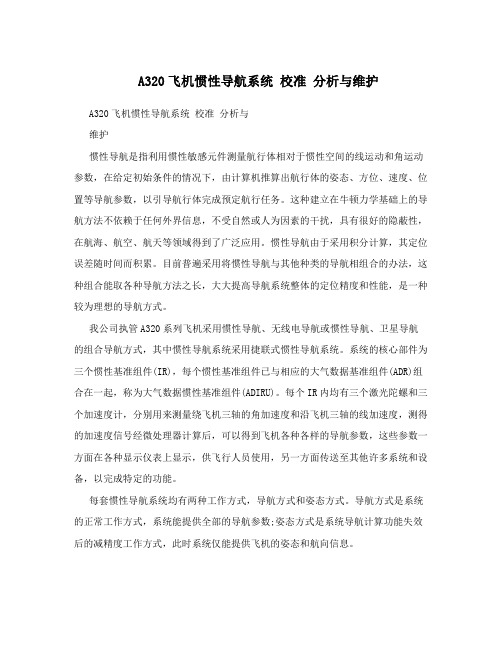

A320飞机惯性导航系统校准分析与维护A320飞机惯性导航系统校准分析与维护惯性导航是指利用惯性敏感元件测量航行体相对于惯性空间的线运动和角运动参数，在给定初始条件的情况下，由计算机推算出航行体的姿态、方位、速度、位置等导航参数，以引导航行体完成预定航行任务。
这种建立在牛顿力学基础上的导航方法不依赖于任何外界信息，不受自然或人为因素的干扰，具有很好的隐蔽性，在航海、航空、航天等领域得到了广泛应用。
惯性导航由于采用积分计算，其定位误差随时间而积累。
目前普遍采用将惯性导航与其他种类的导航相组合的办法，这种组合能取各种导航方法之长，大大提高导航系统整体的定位精度和性能，是一种较为理想的导航方式。
我公司执管A320系列飞机采用惯性导航、无线电导航或惯性导航、卫星导航的组合导航方式，其中惯性导航系统采用捷联式惯性导航系统。
系统的核心部件为三个惯性基准组件(IR)，每个惯性基准组件已与相应的大气数据基准组件(ADR)组合在一起，称为大气数据惯性基准组件(ADIRU)。
每个IR内均有三个激光陀螺和三个加速度计，分别用来测量绕飞机三轴的角加速度和沿飞机三轴的线加速度，测得的加速度信号经微处理器计算后，可以得到飞机各种各样的导航参数，这些参数一方面在各种显示仪表上显示，供飞行人员使用，另一方面传送至其他许多系统和设备，以完成特定的功能。
每套惯性导航系统均有两种工作方式，导航方式和姿态方式。
导航方式是系统的正常工作方式，系统能提供全部的导航参数;姿态方式是系统导航计算功能失效后的减精度工作方式，此时系统仅能提供飞机的姿态和航向信息。
惯性导航系统进入导航工作方式前，必须进行校准。
这是因为惯导系统采用的是积分计算，在进行计算前，系统必须知道飞机的初始状态。
在校准过程中，系统寻找飞机所在处的地垂线，并确定当地的真北方位，从而获得飞机的初始姿态和初始方位信息。
惯性导航系统通常有两种校准方式，正常校准和快速校准(又称反转校准)。
