抽油烟机的结构主要包括机壳，内壳，电机，风扇，琴键开关，照明灯，挡光罩，集油罩，集油盒，电源线。
机壳：包括侧板、顶板和面罩，采用A3冷轧钢板（有的是不锈钢板）冲压焊接而成，表面一般经磷化喷塑处理，因而防护层光亮坚硬，能防霉，防潮防酸和易于擦洗。
1内壳：在机壳内，ABS塑料注塑而成，内有弧形隔板，形成左右对称的螺旋形内室，其内经刚好与风扇保持一定空隙，当风扇高速转动时，由于离心力的作用，烟油被抽走，将污油甩到螺旋线的最低点，经导油管进入储存在集油盒内。
2电机：分左右电机，是电容起动运转式电动机。
3风扇：是抽油烟机的关键部件，离心式风扇安装在电机转轴上，用合金铝板压铆合成型。
吸油烟机主要由风机和控制系统组成，吸油烟机的核心部件是风机。
因此，风机的好坏直接决定着吸油烟机的工作性能。
一、风机的类型和特点风机分轴流风机和离心风机两种。
轴流风机因其体积小，结构紧凑而被广泛应用于早期的薄形吸油烟机中，因其吸力小、噪声大、静压小、油烟分离度不高而被渐渐淘汰，取而代之的是离心式风机。
虽然离心式风机体积相对大了些，但它吸力大、噪声小、静压高、油烟分离效果好，成为吸油烟机中的主流风机。
二、控制系统控制系统一般包括开关和连接导线。
开关分机械开关和电子开关两种，其中机械开关因操作简单，稳定性强而被广泛采用，它主要以琴键开关、翘板开关和拨动开关的方式为主，其中琴键开关最为常用；电子开关分轻触开关、无线遥控开关和感应式开关为主，其中轻触开关用的最多。
在电子开关中，为了美观和直观地使用，常设置有带VFD动态显示或LED数码显示及LCD背屏显示工作状态的功能。
燃气灶主要由进气管、喷嘴、燃烧器、锅支架、承液盘、灶面和开关构成。
应该是煤气灶熄火保护用的两个部件-热电偶与电磁阀，热电偶是感温元件，电磁阀是燃气管道的控制元件，煤气灶点火时，手动打开送气管道并点火，点火成功后加热热电偶，当热电偶感测到一定的温度时，便通过控制器打开电磁阀送气，如果发生意外，火焰熄灭，热电偶感测到的温度降低时，便通过控制器自动关闭电磁阀，防止煤气泄漏引起事故。

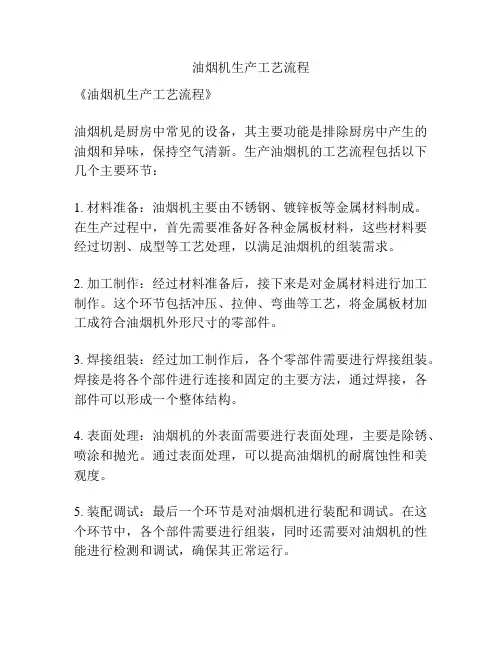

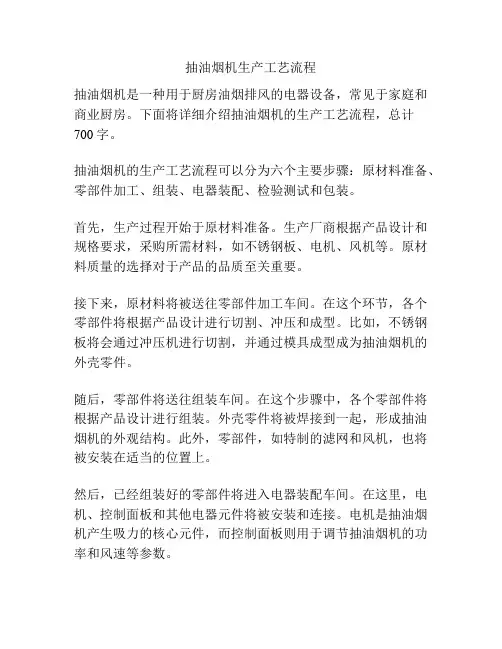

油烟机生产工艺流程
《油烟机生产工艺流程》
油烟机是厨房中常见的设备，其主要功能是排除厨房中产生的油烟和异味，保持空气清新。
生产油烟机的工艺流程包括以下几个主要环节：
1. 材料准备：油烟机主要由不锈钢、镀锌板等金属材料制成。
在生产过程中，首先需要准备好各种金属板材料，这些材料要经过切割、成型等工艺处理，以满足油烟机的组装需求。
2. 加工制作：经过材料准备后，接下来是对金属材料进行加工制作。
这个环节包括冲压、拉伸、弯曲等工艺，将金属板材加工成符合油烟机外形尺寸的零部件。
3. 焊接组装：经过加工制作后，各个零部件需要进行焊接组装。
焊接是将各个部件进行连接和固定的主要方法，通过焊接，各部件可以形成一个整体结构。
4. 表面处理：油烟机的外表面需要进行表面处理，主要是除锈、喷涂和抛光。
通过表面处理，可以提高油烟机的耐腐蚀性和美观度。
5. 装配调试：最后一个环节是对油烟机进行装配和调试。
在这个环节中，各个部件需要进行组装，同时还需要对油烟机的性能进行检测和调试，确保其正常运行。
通过以上几个环节的工艺流程，油烟机可以完成生产，并最终出现在消费者的厨房中，发挥其清除油烟和异味的作用。
生产油烟机的工艺流程需要严格控制每一个环节，以确保油烟机的质量和性能达到标准要求。
抽油烟机工作原理和内部构造/.html1楼：抽油烟机工作原理和内部构造悬赏分：100 - 解决时间：2007-9-4 13:13抽油烟机工作原理最好有内部构造图的问题补充：全是垃圾答案，2楼：原理是利用气压差来带动空气流动由风机系统、控制系统、滤油装置、外壳与悬吊装置组成3楼：抽油烟机工作原理抽油烟机由风机系统、控制系统、滤油装置、外壳与悬吊装置等组成。
抽油烟机的控制系统由四至五挡琴键开关连接有关元件构成，四挡可进行高速、低速、停止及照明控制；五挡琴键增加中速挡。
带有自动报警系统的抽油烟机，其自动报警系统在抽油烟机不工作时处于警备状态，当有害气体超过某一指示时，自动使抽油烟机起动，使有害气体排至室外。
使用时，将电源插入220V市电插座，按下琴键开关的照明灯按键，照明灯亮；按下左或右键，左风道风机或右风道风机运转；按下双风道按键，左右风道风机同时运转抽油烟；当按下停止按键时，各按键自动复位，整机停止工作，照明灯熄灭。
抽油烟机的详细知识我也是第一次听，真是受益菲浅，我把老师的讲稿都带来了，够对得住大家了吧现在使用的抽油烟机是我国商务部在德国慕尼黑商品博览会上引进由帅康生产，但没有结合中国人的自己的烹饪习惯。
外国家庭烹饪主要强调保持蔬菜的营养和原汁原味，基本采用蒸煮煎炸烹饪技巧且油温仅有130摄氏度左右，故油烟不会产生多大的油烟。
而中国人强调的猛火爆炒，油温高达270摄氏度以上会产生大量的油烟。
抽烟烟机是利用热气上升的原理设计。
通过油网过滤但不达到100%过滤油烟。
一）油烟机分类1．中式烟机主要分为老式浅深吸式抽油烟机，尤其是浅吸式为主要淘汰的对象。
就是普通排气扇，是直接把油烟排到室外。
深吸式烟机最大的问题是占用空间，噪音大，容易碰头，滴油油烟抽不干净，使用寿命短，清洗不方便，对环境污染大。
品牌众多2．是欧式烟机，利用多层油网过滤{5-7层}，增加电机功率以达到最佳效果，一般功率都在300瓦以上。
特点是：外观漂亮，价格昂贵，费电。

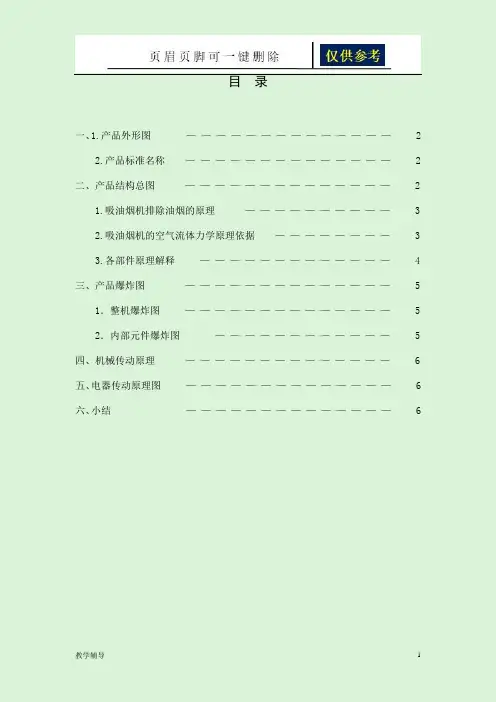

目录一、1.产品外形图—————————————— 22.产品标准名称—————————————— 2二、产品结构总图—————————————— 21.吸油烟机排除油烟的原理—————————— 32.吸油烟机的空气流体力学原理依据———————— 33.各部件原理解释————————————— 4三、产品爆炸图—————————————— 51．整机爆炸图—————————————— 5 2．内部元件爆炸图———————————— 5四、机械传动原理—————————————— 6五、电器传动原理图—————————————— 6六、小结—————————————— 6抽油烟机的结构分析一、1.产品外形图图1：森太风驰系列侧吸式CXW-B168型抽油烟机照片2.产品标准名称Setir/森太风驰系列侧吸式抽油烟机CXW-B168加强版二、产品结构总图图2：抽油烟机结构图1.吸油烟机排除油烟的原理：虽然采用自然通风的方式也能排除一定量的油烟，但是总体效果不是十分明显，特别是在现代住宅封闭情况普遍较好的情况下，利用吸油烟机来强制清除室内油烟，几乎是防止或减少室内油烟污染状态唯一比较有效的手段。
空气是一种流体，具有受热后体积会膨胀、压强相应会降低的特性，这样周围的冷空气就会流过来补充，于是就形成了“风”。
风可以吹散烟尘是大家都知道的常识，所以吸油烟机可以说是一种利用人工形成的微型“人造风”来驱除油烟的家电产品。
如果能用“人造风”及时地把油烟从居室环境中排除，就不会对室内环境造成污染或者大大地减轻油烟对人们的不利影响。
油烟实际上也是热空气，具有遇热上升的特点，于是人们就利用油烟这种遇热上升的特点来排除油烟。
只要在油烟上升扩散的必经之路上安装一台引导油烟流动的装置，就可以实现这个目标。
吸油烟机是采用“空气负压”原理工作的。
在一个金属机身内安装一只或两只电动叶轮，当叶轮高速旋转时，就会在吸油烟机进气口的周围形成一个引导油烟进入吸油烟机内的空气负压区,油烟就会不停的被“吸”入吸油烟机中，吸油烟机就像是一台安装在厨房中的“气体泵”源源不断地吸取油烟排放出去。

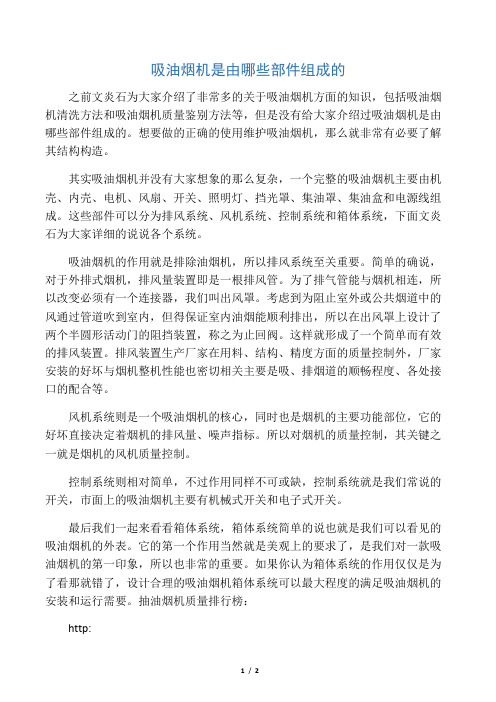

吸油烟机是由哪些部件组成的之前文炎石为大家介绍了非常多的关于吸油烟机方面的知识，包括吸油烟机清洗方法和吸油烟机质量鉴别方法等，但是没有给大家介绍过吸油烟机是由哪些部件组成的。
想要做的正确的使用维护吸油烟机，那么就非常有必要了解其结构构造。
其实吸油烟机并没有大家想象的那么复杂，一个完整的吸油烟机主要由机壳、内壳、电机、风扇、开关、照明灯、挡光罩、集油罩、集油盒和电源线组成。
这些部件可以分为排风系统、风机系统、控制系统和箱体系统，下面文炎石为大家详细的说说各个系统。
吸油烟机的作用就是排除油烟机，所以排风系统至关重要。
简单的确说，对于外排式烟机，排风量装置即是一根排风管。
为了排气管能与烟机相连，所以改变必须有一个连接器，我们叫出风罩。
考虑到为阻止室外或公共烟道中的风通过管道吹到室内，但得保证室内油烟能顺利排出，所以在出风罩上设计了两个半圆形活动门的阻挡装置，称之为止回阀。
这样就形成了一个简单而有效的排风装置。
排风装置生产厂家在用料、结构、精度方面的质量控制外，厂家安装的好坏与烟机整机性能也密切相关主要是吸、排烟道的顺畅程度、各处接口的配合等。
风机系统则是一个吸油烟机的核心，同时也是烟机的主要功能部位，它的好坏直接决定着烟机的排风量、噪声指标。
所以对烟机的质量控制，其关键之一就是烟机的风机质量控制。
控制系统则相对简单，不过作用同样不可或缺，控制系统就是我们常说的开关，市面上的吸油烟机主要有机械式开关和电子式开关。
最后我们一起来看看箱体系统，箱体系统简单的说也就是我们可以看见的吸油烟机的外表。
它的第一个作用当然就是美观上的要求了，是我们对一款吸油烟机的第一印象，所以也非常的重要。
如果你认为箱体系统的作用仅仅是为了看那就错了，设计合理的吸油烟机箱体系统可以最大程度的满足吸油烟机的安装和运行需要。
抽油烟机质量排行榜：http:。
抽油烟机的结构分析 The Standardization Office was revised on the afternoon of December 13, 2020目录一、1.产品外形图——————————————22.产品标准名称—————————————— 2二、产品结构总图—————————————— 21.吸油烟机排除油烟的原理—————————— 32.吸油烟机的空气流体力学原理依据———————— 33.各部件原理解释————————————— 4三、产品爆炸图—————————————— 51．整机爆炸图—————————————— 5 2．内部元件爆炸图———————————— 5四、机械传动原理—————————————— 6五、电器传动原理图——————————————6六、小结——————————————6抽油烟机的结构分析一、1.产品外形图图1：森太风驰系列侧吸式CXW-B168型抽油烟机照片2.产品标准名称Setir/森太风驰系列侧吸式抽油烟机CXW-B168加强版二、产品结构总图图2：抽油烟机结构图1.吸油烟机排除油烟的原理：虽然采用自然通风的方式也能排除一定量的油烟，但是总体效果不是十分明显，特别是在现代住宅封闭情况普遍较好的情况下，利用吸油烟机来强制清除室内油烟，几乎是防止或减少室内油烟污染状态唯一比较有效的手段。
空气是一种流体，具有受热后体积会膨胀、压强相应会降低的特性，这样周围的冷空气就会流过来补充，于是就形成了“风”。
风可以吹散烟尘是大家都知道的常识，所以吸油烟机可以说是一种利用人工形成的微型“人造风”来驱除油烟的家电产品。
如果能用“人造风”及时地把油烟从居室环境中排除，就不会对室内环境造成污染或者大大地减轻油烟对人们的不利影响。
油烟实际上也是热空气，具有遇热上升的特点，于是人们就利用油烟这种遇热上升的特点来排除油烟。
只要在油烟上升扩散的必经之路上安装一台引导油烟流动的装置，就可以实现这个目标。
抽油烟机结构原理
油烟机是一种用来排除厨房中产生的油烟、异味和烟雾的设备。
它的结构原理主要包括以下几个部分：
1. 风机：油烟机内部安装有一台电机驱动的风机，通常位于抽油烟机的中央位置。
风机的作用是产生负压，将油烟和异味通过抽风管道排出室外。
2. 油烟过滤层：在风机上方，油烟机内部还设置有一个油烟过滤层。
这个过滤层一般采用不锈钢材料制成，其表面有很多小孔和螺旋形通道，能够有效地阻拦并收集油烟中的油脂颗粒。
3. 活性炭过滤层：在油烟过滤层的上方，有时还会添加一个活性炭过滤层。
活性炭可以吸附部分有害气体和异味，提高油烟机的净化效果。
4. 照明灯：油烟机通常还配置了一个或多个照明灯，用于照亮炉灶区域，方便厨房操作。
工作原理如下：
当炉灶上的火焰点燃后，产生的油烟和烟雾会通过抽油烟机周围的开口进入到机内。
风机开始工作，产生的风力将油烟和烟雾吸入油烟机内部。
首先经过油烟过滤层过滤，大部分的油脂颗粒被收集在过滤层上，并使空气中的油烟减少。
接着，如果有活性炭过滤层，空气中的有害气体和异味会在活性炭上被吸附。
最后，净化后的空气经由风机推动，从油烟机的排风管道
排出室外，完成油烟的排除。
需要注意的是，油烟机的使用效果与使用后的清洁情况也有一定关系。
如果油烟机的油烟过滤层和活性炭过滤层长时间不进行清洗或更换，会导致油烟机净化效果下降，油烟和异味无法有效排除。
因此，定期对油烟机的过滤部分进行清洗和维护是保持油烟机正常工作的重要步骤。
目录一、1.产品外形图—————————————— 22.产品标准名称—————————————— 2二、产品结构总图—————————————— 21.吸油烟机排除油烟的原理—————————— 32.吸油烟机的空气流体力学原理依据———————— 33.各部件原理解释————————————— 4三、产品爆炸图—————————————— 51．整机爆炸图—————————————— 5 2．内部元件爆炸图———————————— 5四、机械传动原理—————————————— 6五、电器传动原理图—————————————— 6六、小结—————————————— 6抽油烟机的结构分析一、1.产品外形图图1：森太风驰系列侧吸式CXW-B168型抽油烟机照片2.产品标准名称Setir/森太风驰系列侧吸式抽油烟机CXW-B168加强版二、产品结构总图图2：抽油烟机结构图1.吸油烟机排除油烟的原理：虽然采用自然通风的方式也能排除一定量的油烟，但是总体效果不是十分明显，特别是在现代住宅封闭情况普遍较好的情况下，利用吸油烟机来强制清除室内油烟，几乎是防止或减少室内油烟污染状态唯一比较有效的手段。
空气是一种流体，具有受热后体积会膨胀、压强相应会降低的特性，这样周围的冷空气就会流过来补充，于是就形成了“风”。
风可以吹散烟尘是大家都知道的常识，所以吸油烟机可以说是一种利用人工形成的微型“人造风”来驱除油烟的家电产品。
如果能用“人造风”及时地把油烟从居室环境中排除，就不会对室内环境造成污染或者大大地减轻油烟对人们的不利影响。
油烟实际上也是热空气，具有遇热上升的特点，于是人们就利用油烟这种遇热上升的特点来排除油烟。
只要在油烟上升扩散的必经之路上安装一台引导油烟流动的装置，就可以实现这个目标。
吸油烟机是采用“空气负压”原理工作的。
在一个金属机身内安装一只或两只电动叶轮，当叶轮高速旋转时，就会在吸油烟机进气口的周围形成一个引导油烟进入吸油烟机内的空气负压区,油烟就会不停的被“吸”入吸油烟机中，吸油烟机就像是一台安装在厨房中的“气体泵”源源不断地吸取油烟排放出去。

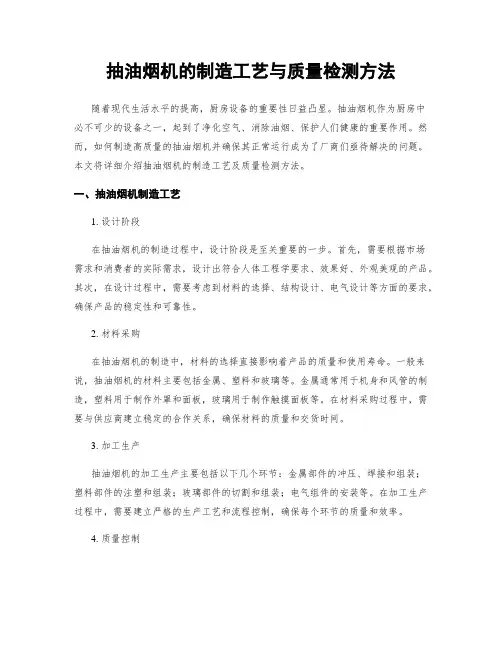

抽油烟机的制造工艺与质量检测方法随着现代生活水平的提高，厨房设备的重要性日益凸显。
抽油烟机作为厨房中必不可少的设备之一，起到了净化空气、消除油烟、保护人们健康的重要作用。
然而，如何制造高质量的抽油烟机并确保其正常运行成为了厂商们亟待解决的问题。
本文将详细介绍抽油烟机的制造工艺及质量检测方法。
一、抽油烟机制造工艺1. 设计阶段在抽油烟机的制造过程中，设计阶段是至关重要的一步。
首先，需要根据市场需求和消费者的实际需求，设计出符合人体工程学要求、效果好、外观美观的产品。
其次，在设计过程中，需要考虑到材料的选择、结构设计、电气设计等方面的要求，确保产品的稳定性和可靠性。
2. 材料采购在抽油烟机的制造中，材料的选择直接影响着产品的质量和使用寿命。
一般来说，抽油烟机的材料主要包括金属、塑料和玻璃等。
金属通常用于机身和风管的制造，塑料用于制作外罩和面板，玻璃用于制作触摸面板等。
在材料采购过程中，需要与供应商建立稳定的合作关系，确保材料的质量和交货时间。
3. 加工生产抽油烟机的加工生产主要包括以下几个环节：金属部件的冲压、焊接和组装；塑料部件的注塑和组装；玻璃部件的切割和组装；电气组件的安装等。
在加工生产过程中，需要建立严格的生产工艺和流程控制，确保每个环节的质量和效率。
4. 质量控制质量控制是抽油烟机制造过程中不可或缺的一环。
在每个生产环节中，都需要进行质量把控和质量检测。
例如，在金属冲压环节，需要检测板材的厚度和硬度是否符合标准；在塑料注塑环节，需要检测塑料件的尺寸和物理性能是否合格；在组装环节，需要对成品进行整机测试等。
只有通过严格的质量控制，才能保证生产出质量稳定、性能可靠的抽油烟机产品。
二、质量检测方法1. 外观检测外观检测是对抽油烟机外观的检查和评估。
主要包括外观缺陷、表面处理、标志、包装等方面的检测。
外观缺陷包括划痕、凹陷、氧化等，需要通过目视检查和触摸来发现。
表面处理主要检测涂层的附着力、耐磨性和耐腐蚀性等。
吸油烟机的结构设计及主要部件工艺安排摘要在社会迅速发展的今天，人们对生活的质量的要求不断的提高，产品的设计领域将占有愈加重要的位置，通过用计划、设想、规划的方法，加上通过实践，从而使人类的生活更加丰富多彩本文用UG三维软件对吸油烟机外型进行结构设计。
在厨房中烧菜中会产生出高温有毒的油烟，加之所泄露的少量的液化，虽然采取自然通风的方法也能排除一些，但是效果微乎其微，特别是现代住宅大多是密封紧密的结构，吸油烟机的效果是非常好的，而且几乎可以说是唯一的手段。
关键词：吸油烟机、UG、结构设计ABSTRACTIn the rapid development of society today, the lives of the people quality requirements for continuous improvement, product design field will become more important position, throUGh with the plan, plan, plan method, and throUGh practice, so that human life more rich and colorfulIn this paper, using UG software for range hood shape structural design. In the kitchen cooking will produce high temperature toxic fumes, and revealed a small amount of liquid, althoUGh adopt natural ventilation method can eliminate some, but the effect is very little, especially the Hyundai Residence is mostly tight sealing structure of ventilator, the effect is very good, and it can almost be said to be the only by means of.Key words: range hood, UG, structure design前言1946年，美国麻省理工学院（MIT）研制成功世界上第一台电子计算机，他的高运算能力和大容量的信息存储能力，使得很多数值分析方法能在计算机上完成。
之后，人们不断将计算机引入设计制造领域。
UG是由美国UGS公司推出的功能强大的三维CAD/CAM/CAE软件系统，其内容涵盖了产品从概念设计、工业造型设计、三维模型设计、分析计算、动态模拟与仿真、工程图输出，到生产加工成产品的全过程，应用范围涉及航空航天、汽车、机械、造船、数控（NC）加工、医疗器械和电子等诸多领域。
UG具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。
它的多文档设计环境，让非计算机专业人员也能很快地学会使用。
在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。
伴随着经济的发展和人们生活水平的不断提高，大家也越来越注重自己的生活质量，为此在健康方面的投资也日益增加，灶台、吸油烟机等电器产品也都在不断的推陈出新。
但我国在吸油烟机的研发上仍比较落后。
作为年轻一代的我们有责任改变现状，而本人有幸在毕业后从事这个行业，也希望自己在这个行业能有所发展。
为此我以吸油烟机的结构及主要部件工艺的设计为题目写下了这篇论文。
在本论文中，将会向大家介绍UG三维绘图软件以及使用该软件对吸油烟机进行绘制的过程。
但由于本人水平有限，因此在结构的确定和绘制中存在很多缺陷，还望多多指教。
第1章绪论第1.1节吸油烟机的定义吸油烟机按结构分深型、亚深型、薄型、欧式、近距式等；按拆洗方式 : 分免拆洗、易拆洗、自动拆洗等，通常认为免拆洗是第一代、易拆洗是第二代、自动清洗是第三代吸油烟机；按吸油烟方式分侧吸式和直吸式。
吸油烟机的面板有冷轧钢板喷涂塑料、不锈钢、塑料和陶瓷等材质。
第1.2节吸油烟机的研究现状高效净吸技术、近吸式吸油烟机新技术、触摸技术的运用、自清洗技术等开始出现，对吸油烟机产品创新带来新鲜活力在吸力和噪音方面存在较大的改善机会，“高效静吸”是吸油烟机产品发展的重要方向。
目前国内绝大多数吸油烟机吸油烟效果和噪音方面是消费者需求中需要突出改进的地方。
方太承担的国家十一五科技支撑项目成果之一的高效静吸油烟机兼顾了吸油烟效果好和噪音低（48分贝），这是行业的重要发展方向。
近吸式油烟机具有良好的发展空间。
近吸式油烟机凭借吸油烟效果好等优势，取得了市场认可，且市场规模保持着快速的增长。
具有油烟净化功能的“环保型”抽油烟机，将是吸油烟机的发展方向之一。
目前的吸油烟机，油烟从厨房抽出后直接排放到大气中，整个过程不涉及任何“净化”环节，“只排不净”。
国家对吸油烟机未作净化油烟的硬性要求，所以相关企业的关注点全部放在油烟的排放功能上，而对更高层次的“净化”技术未予以重视。
第1.3节吸油烟机的工作原理抽油烟机安装于炉灶上部，接通吸油烟机电源，驱动电机，使得风轮作高速旋转，使炉灶上方一定的空间范围内形成负压区，将室内的油烟气体吸入吸油烟机内部，油烟气体经过油网过滤，进行第一次油烟分离，然后进入烟机风道内部，通过叶轮的旋转对油烟气体进行第二次的油烟分离，风柜中的油烟受到离心力的作用，油雾凝集成油滴，通过油路收集到油杯，净化后的烟气最后沿固定的通路排出。
第2章 UG基本功能的简介第2.1节 UG的简介UG是由美国UGS公司推出的功能强大的三维CAD/CAM/CAE软件系统，其内容涵盖了产品从概念设计、工业造型设计、三维模型设计、分析计算、动态模拟与仿真、工程图输出，到生产加工成产品的全过程，应用范围涉及航空航天、汽车、机械、造船、数控（NC）加工、医疗器械和电子等诸多领域。
NX 是下一代数字化产品开发系统，可帮助公司转变产品生命周期。
借助于业界应用最广，并具有完全关 UG NX联性的一体化的集成CAD/CAM/CAE 应用程序套件，NX 涵盖了产品设计、制造和仿真的完整开发流程。
UGNX 提供了完整的集成的流程自动化工具套件，使公司可以收集和重用产品及流程知识，从而促进使用企业最佳实践。
功能强大，易学易用和技术创新是UG的三大特点，这些特点使得SUG成为领先的，主流的三维CAD解决方案。
UG能够提供不同的产品设计方案，减少设计过程中的错误以及提高产品质量。
UG不仅提供如此强大的功能，而且许多工程师和设计者都深刻感受到，UG操作简单方便，易学易用。
第2.2节 UG基本功能的介绍2.2.1 二维草图的绘制1、二维草图的绘制利用UG的这个功能,我们可以绘制直线、中心线、矩形、园、圆弧、椭圆、圆角、倒角、样条曲线、平行四边形等。
2、草图的标注利用UG的这个功能，我们可以标注线段长度、平行线间的距离、一点和一直线之间的距离，两点之间的距离、直径、半径、两条线间的角度等。
3、尺寸标注的修改等利用UG的这个功能，我们可以移动尺寸、修改尺寸值、删除尺寸值等。
此外二维草图的绘制中还有一些其他功能如几何约束的创建，几何约束的显示等。
2.2.2 特征建模UG实体建模提供了草图设计、各种曲线生成、编辑、布尔运算、扫掠实体、旋转实体、沿导轨扫掠、尺寸驱动、定义、编辑变量及其表达式、非参数化模型后参数化等工具。
建模一般分为实体特征建模和附加特征建模二类。
实体建模是三维实体最基本的生成方式，是单一的命令操作。
辅助建模是在生成基础特征的基础上，对模型进行局部修饰的特征建模方法。
辅助建模包括圆角特征、倒角特征、筋特征、圆顶特征、拔模特征、圆周阵列特征、线性阵列特征、镜像、孔特征等。
实体建模是三维实体最基本的绘制方式，可以构成三维实体的基本造型。
基础特征建模相当于二维草图中的基本图元，是最基本的三维实体绘制方式。
实体征建模主要包括拉伸特征、旋转特征、扫描特征等。
1、旋转特征旋转特征命令是通过绕中心线旋转一个或多个轮廓来生成特征。
旋转轴和旋转轮廓必须位于同一个草图中，旋转轴一般为中心线，旋转轮廓必须是一个封闭的草图，不能穿过旋转轴，但是可以与旋转轴接触。
利用旋转特征我们可以创建例如圆台、球、圆柱等形状的实体。
这些实体可以是加材料也可以从实体上剪切材料。
2、拉伸特征拉伸特征是UG中最基本的特征之一，也是最常用的特征建模工具。
拉伸特征是将一个二维平面草图，按给定的数值沿与平面垂直的方向拉伸一段距离形成的特征。
如正方体、长方体、圆柱等，利用这个特征可以加材料也可以从实体上剪切下材料等。
3、扫描特征扫描特征是指通过沿着一条路径移动轮廓或者截面来生成基体，凸台与曲面。
扫描特征遵循以下规则：A、对于基体或者凸台扫描特征，扫描轮廓必须是封闭的，对于曲面轮廓扫描特征可以是闭环的，也可以是开环的。
B、路径可以是开环或者是闭环。
C、路径可以是一张草图，一条曲线或者一组模型边线中包含的一组草图曲线。
D、路径的起点必须位于轮廓的基准面上。
扫描特征包括3个基本参数，分别是扫描轮廓、扫描路径与引导线。
扫描方式通常有：不带引导线的扫描方式、带引导线的扫描方式与薄壁特征的扫描方式。
4 、圆角特征圆角特征用于在零件上生成一个内圆角或外圆角面。
使用该命令可以为一个面的所有边线、所选的多组面、所选的边线或边线环生成圆角。
圆角主要包括以下几种：等半径圆角、多半径圆角、圆形角圆角、逆转圆角、变半径圆角、面圆角、完整圆角等。
5 、倒角特征倒角特征是在所选的边线，面或顶点上生成一倾斜面。
此设计是一种工艺设计，为了去除锐边。
倒角主要有3种类型：角度距离、距离.距离、定点。
6、拔模特征是以指定的角度斜切模型中所选的面。
拔模特征是模具设计中常采用的方式，其应用之一可以使型腔零件更容易脱出模具。
可以将现有的零件插入拔模，或者在拉伸特征时进行拔模，也可以将拔模应用到实体或曲面模型。
拔模主要有3种类型：中性面拔模、分型线拔模、阶梯拔模等。
7、其它特征建模UG中除了有以上这些常用特征建模外，还有其它特征建模如抽壳特征、筋特征、圆顶特征、阵列特征、镜像特征、钻孔特征等。
8、自由曲面建模UG具有丰富的曲面建模工具。
包括直纹面、扫描面、通过一组曲线的自由曲面、通过两组类正交曲线的自由曲面、曲线广义扫掠、标准二次曲线方法放样、等半径和变半径倒圆、广义二次曲线倒圆、两张及多张曲面间的光顺桥接、动态拉动调整曲面、等距或不等距偏置、曲面裁减、编辑、点云生成、曲面编辑。
2.2.3 装配特征前面介绍了零件的各种设计方法，可以生成各种各样的零件模型。
