机械密封简介.

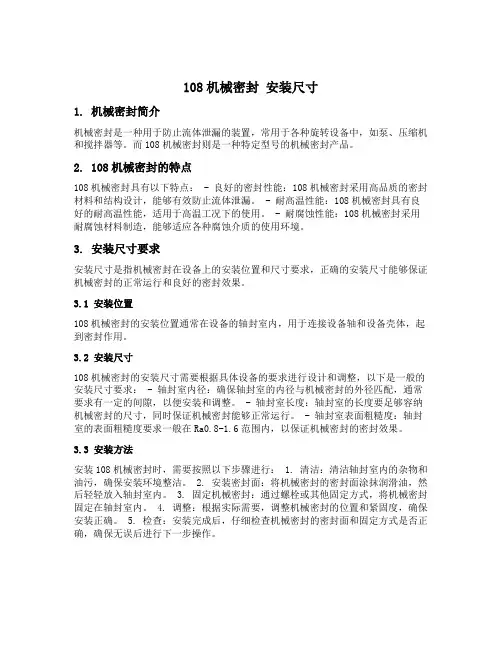

108机械密封安装尺寸1. 机械密封简介机械密封是一种用于防止流体泄漏的装置，常用于各种旋转设备中，如泵、压缩机和搅拌器等。

而108机械密封则是一种特定型号的机械密封产品。

2. 108机械密封的特点108机械密封具有以下特点： - 良好的密封性能：108机械密封采用高品质的密封材料和结构设计，能够有效防止流体泄漏。

- 耐高温性能：108机械密封具有良好的耐高温性能，适用于高温工况下的使用。

- 耐腐蚀性能：108机械密封采用耐腐蚀材料制造，能够适应各种腐蚀介质的使用环境。

3. 安装尺寸要求安装尺寸是指机械密封在设备上的安装位置和尺寸要求，正确的安装尺寸能够保证机械密封的正常运行和良好的密封效果。

3.1 安装位置108机械密封的安装位置通常在设备的轴封室内，用于连接设备轴和设备壳体，起到密封作用。

3.2 安装尺寸108机械密封的安装尺寸需要根据具体设备的要求进行设计和调整，以下是一般的安装尺寸要求： - 轴封室内径：确保轴封室的内径与机械密封的外径匹配，通常要求有一定的间隙，以便安装和调整。

- 轴封室长度：轴封室的长度要足够容纳机械密封的尺寸，同时保证机械密封能够正常运行。

- 轴封室表面粗糙度：轴封室的表面粗糙度要求一般在Ra0.8-1.6范围内，以保证机械密封的密封效果。

3.3 安装方法安装108机械密封时，需要按照以下步骤进行： 1. 清洁：清洁轴封室内的杂物和油污，确保安装环境整洁。

2. 安装密封面：将机械密封的密封面涂抹润滑油，然后轻轻放入轴封室内。

3. 固定机械密封：通过螺栓或其他固定方式，将机械密封固定在轴封室内。

4. 调整：根据实际需要，调整机械密封的位置和紧固度，确保安装正确。

5. 检查：安装完成后，仔细检查机械密封的密封面和固定方式是否正确，确保无误后进行下一步操作。

4. 注意事项在安装108机械密封时，需要注意以下事项： - 安装前先检查机械密封的外观是否有损坏，如有损坏应及时更换。

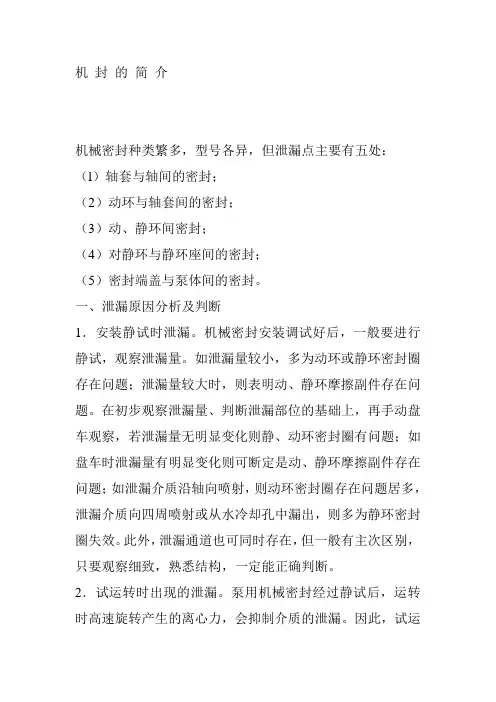

机封的简介机械密封种类繁多，型号各异，但泄漏点主要有五处：（l）轴套与轴间的密封；（2）动环与轴套间的密封；（3）动、静环间密封；（4）对静环与静环座间的密封；（5）密封端盖与泵体间的密封。

一、泄漏原因分析及判断1．安装静试时泄漏。

机械密封安装调试好后，一般要进行静试，观察泄漏量。

如泄漏量较小，多为动环或静环密封圈存在问题；泄漏量较大时，则表明动、静环摩擦副件存在问题。

在初步观察泄漏量、判断泄漏部位的基础上，再手动盘车观察，若泄漏量无明显变化则静、动环密封圈有问题；如盘车时泄漏量有明显变化则可断定是动、静环摩擦副件存在问题；如泄漏介质沿轴向喷射，则动环密封圈存在问题居多，泄漏介质向四周喷射或从水冷却孔中漏出，则多为静环密封圈失效。

此外，泄漏通道也可同时存在，但一般有主次区别，只要观察细致，熟悉结构，一定能正确判断。

2．试运转时出现的泄漏。

泵用机械密封经过静试后，运转时高速旋转产生的离心力，会抑制介质的泄漏。

因此，试运转时机械密封泄漏在排除轴间及端盖密封失效后，基本上都是由于动、静环摩擦副受破坏所致。

引起摩擦副密封失效泄漏原因？（l）操作中，因抽空、气蚀、憋压等异常现象，引起较大的轴向力，使动、静环接触面分离；（2）对安装机械密封时压缩量过大，导致摩擦副端面严重磨损、擦伤；（3）动环密封圈过紧，弹簧无法调整动环的轴向浮动量；（4）静环密封圈过松，当动环轴向浮动时，静环脱离静环座；（5）工作介质中有颗粒状物质，运转中进人摩擦副，探伤动、静环密封端面；（6）设计选型有误，密封端面比压偏低或密封材质冷缩性较大等。

上述现象在试运转中经常出现，有时可以通过适当调整静环座等予以消除，但多数需要重新拆装，更换密封。

由于两密封端面失去润滑膜而造成泄漏原因？1、因端面密封载荷的存在，在密封腔缺乏液体时启动泵而发生干摩擦；2、介质的低于饱和蒸汽压力，使得端面液膜发生闪蒸，丧失润滑；3、如介质为易挥发性产品，在机械密封冷却系统出现结垢或阻塞时，由于端面摩擦及旋转元件搅拌液体产生热量而使介质的饱和蒸汽压上升，也造成介质压力低于其饱和蒸汽压的状况。

机械密封基础知识简介机械密封几乎触及工业化社会的方方面面。

无论旋转轴在哪里移动流体，机械密封在密封流程液体、防止污染物进入或两者兼而有之方面都起着关键作用。

机械密封设计中的一些基本组件和原理，有助于在旋转轴和静止泵/混合器/密封室外壳的界面处实现工作密封。

机械密封通常是端面密封或旋转面密封，但在某些设计中，它们可以是圆周密封，甚至是唇形密封的混合密封。

无论哪种情况，以下组件对于所有机械密封都是通用的：1）旋转主密封元件。

固定到轴上/由轴驱动，并密封静止主密封元件2）静止主密封元件。

固定在泵、搅拌器或其它设备的静止外壳上，旋转轴穿过该外壳并密封旋转主密封元件3）提供闭合力的元件（如弹簧、波纹管）。

使接触的主密封元件在偏转（挠度）的情况下可以启动密封4）静态和/或动态辅助密封。

机械密封部件与设备轴和外壳之间的密封1、旋转和静止主密封元件更常见的端面或旋转面机械密封设计，将配合面作为主密封元件。

陶瓷、碳化物、碳或这些材料的复合材料环，在轴向端面上以小于 1 微米的范围内被平坦地搭接。

这些搭接面彼此相对、相互摩擦，一个随轴旋转，另一个与设备外壳固定（静止）。

密封的流体在平面之间迁移，并在此界面处形成稳定的液膜。

在轴旋转过程中，如果没有润滑液膜，密封面材料会迅速发热、磨损和老化。

在唇形密封的机械密封中，密封流体薄膜还可以润滑密封界面。

密封界面不是两个扁平的环，而是一种聚合物材料面对相对偏转的硬质材料。

这种材料可以是硬化、涂层或电镀的金属、陶瓷或碳化物表面或衬套。

其中一个元件随轴旋转，而另一个元件与设备（静止）外壳固定。

2、闭合力泄漏是薄膜厚度的数学立方体的函数，因此为了最大限度地减少泄漏，密封界面处的间隙必须保持在最小值。

闭合力用于在机械密封的整个工作范围内优化此设计参数。

初始闭合力可确保密封从启动时即可正常工作。

在端面或旋转面机械密封设计中，初始闭合力由弹簧组件提供，弹簧组件可以是单个螺旋弹簧、多个螺旋弹簧、适应偏转的波纹管单元（弹性体或金属）或成型弹簧或板簧。

contents •盒式机械密封简介•盒式机械密封的结构组成•盒式机械密封的工作原理•盒式机械密封的主要技术参数•盒式机械密封的选型与安装•盒式机械密封的维护与保养•盒式机械密封的发展趋势与展望•参考文献目录定义特点定义与特点化工行业石油化工制药行业其他行业盒式机械密封的应用场合盒式机械密封的发展历程盒式机械密封开始出现，主要用于石油化工行业。

20世纪初20世纪中期20世纪末21世纪初盒式机械密封得到广泛应用，不断改进和完善。

随着技术的不断发展，盒式机械密封的性能和使用寿命得到显著提高。

随着工业的发展，盒式机械密封的应用范围更加广泛，成为工业领域中不可或缺的密封形式之一。

静环静环是机械密封中一个重要的组成部件，通常安装在密封容器的静止部件上。

它与动环相对静止，一般与压力容器壁接触，起密封作用。

静环通常采用石墨、陶瓷等材料制造，以便在密封面之间形成良好的密封。

动环密封圈它起密封作用，防止介质泄漏，通常采用耐高温、耐腐蚀的材料制造。

密封圈有O型、U型、V型等多种形式，根据不同的使用场合和介质特性选择合适的密封圈形式。

密封圈是机械密封中一个重要的组成部件，通常安装在动环和静环之间。

弹簧弹簧是机械密封中的一个重要组成部件，通常安装在动环和静环之间。

它为动环和静环提供预紧力，保证密封面之间的贴合，防止介质泄漏。

弹簧通常采用耐高温、耐腐蚀的材料制造，如不锈钢、磷青铜等。

辅助密封件是机械密封中一些辅助性的组成部件，如轴套、压盖等。

它们在机械密封中起到固定和保护的作用，保证机械密封的正常运行。

辅助密封件通常采用耐高温、耐腐蚀的材料制造，如不锈钢、高强度塑料等。

辅助密封件端面密封原理端面密封端面密封由两个端面组成，一个是固定端面，另一个是可动端面。

可动端面通常由碳化钨或碳化硅制成，具有较低的摩擦系数。

摩擦副流体压力弹簧加载原理030201流体动力学原理压力等级低压中压高压超高压温度范围低温适用于温度低于100°F（华氏度）的情况。

典型机械密封介绍
一、典型机械密封的简介
机械密封（mechanical seal）是一种密封件，其主要用于防止流体（如液体、气体或蒸汽）的渗透，从而达到设备的密封完成。

机械密封的
主要技术特点是它需要产生一个动态摩擦来达到密封的要求。

它的表面传
动类型有滚动式、擦伤式、滑动式、油封式、消蚀式、拉伸式、转动式等；它的温度范围一般在0—250摄氏度之间，在一些特殊的条件下，可以到
达高达600摄氏度的高温状态。

二、典型机械密封的结构
机械密封由几个组件组成，主要有：静止环、动环、垫圈、密封圈、
支撑圈和盖板。

1.静止环：它是机械密封的基本组件，通常由硬质合金或碳钢制成，
其特点是抗腐蚀性强和耐磨性好。

2.动环：它也称为活动环，其原理是将静止环和动环的表面使用一个
柔性介质进行接触，产生摩擦，从而达到密封的目的。

3.垫圈：它用于在静止环和动环之间形成一个柔性介质层，用以缓冲
静止环和动环的摩擦，起到缓冲和减少摩擦的作用。

4.密封圈：它是一个密封接头，主要用于防止流体从动环的表面渗透
出来。

5.支撑圈：它用于支撑和固定动环，避免它在操作中产生不必要的位
移和振动。

2621　机械密封简介1.1　机械密封的特点机械密封为旋转轴常用的密封方式，属于接触式动密封，其主要是通过流体介质与弹性组成部分共同作用使密封端面互相接触并贴近旋转，直至达到密封效果[1]。

机械密封的优势在于密封效果好，相比于其他密封方式泄漏量更小，损耗低；使用性能稳定，有优良的抗振缓冲性，能保证使用安全；能在各种工况中使用，无明显的范围限制。

机械密封的主要缺点有其装配要求严格，对材料精度也要较高的要求，密封内部结构复杂，不便于维修，成本高。

以离心泵的机械密封为例，离心泵机械密封有各种类型，其主要泄露原因有制造质量不过关，工作时操作不正确等。

一般来说，机械密封泄露发生在六个部位：动静环的端面；动环和轴套的0环；静环的0环；用于密封的压片部位；泵轴级轴套间的密封部位；动静环的配合部位[2]，示意图见图1。

图1 机械密封结构示意图1-静环；2-动环；3-动环O形环；4-推环；5-弹簧；6-传动座；7-静环O形环；8-压盖；9-垫片1.2　机械密封的故障表现机械密封泄露一般发生在两种情况，一是机械运作时，另一种为机械处于静压下产生泄露，具体表现在下面几点：①密封端面出现问题，相比而言金属密封端面效果更好，常见问题有端面发生磨损破损，温度过高导致热烈，受力过大发生变形等；②机械的弹簧失效，失效原因包括弹簧腐蚀严重，发生松弛断裂等；③密封圈出现缺陷，缺陷可分为装配行和非装配行两种类型，前者包括密封圈有掉块、卷边及发生扭曲等，后者包括密封圈产生变形开裂等；④间隙配合出现问题。

2　机械密封泄漏的原因分析及处理机械密封经过安装后必须通过试压检查，检查时有动压检查和静压检查两种，当检查到密封泄露时应马上处理。

除了安装过程，使用时也会出现泄露，综上，密封泄露原因可以从机械的制造，安装及运行三个方面进行分析和处理。

2.1　制造质量问题机械密封制造主要在材料选择不恰当，材料端面发生变形，组件公差未进行严格控制三个方面出现问题。

oth 机械密封编号
摘要：
1.介绍oth机械密封
2.机械密封的编号含义
3.机械密封的分类和特点
4.机械密封的应用领域
5.我国在机械密封技术的发展现状
正文：
oth机械密封是一种在机械设备中广泛应用的密封件，具有优良的密封性能和较长的使用寿命。

机械密封的编号通常由数字和字母组成，其中数字代表密封的尺寸，字母代表密封的材料和结构。

机械密封主要分为接触式和非接触式两大类。

接触式机械密封又可分为径向和轴向两种，非接触式机械密封则主要有磁流体密封和迷宫式密封等。

不同类型的机械密封具有不同的特点，如接触式机械密封密封性能好，但磨损较大；非接触式机械密封则磨损小，但密封性能相对较差。

机械密封广泛应用于各类机械设备中，如泵、压缩机、风机、反应釜等。

它们在保证设备正常运行的同时，还能防止泄漏、减少能源损耗、降低环境污染。

我国在机械密封技术方面已取得了显著的进步。

不仅在传统密封材料和密封结构方面有了突破，还研发出了一批具有自主知识产权的新型密封技术。

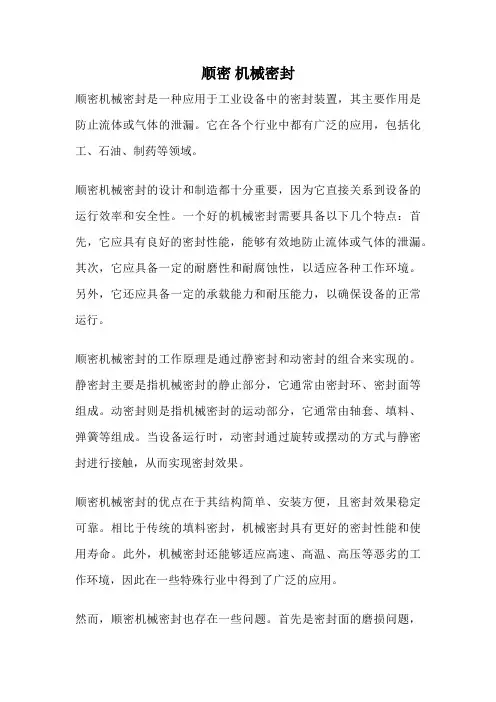

顺密机械密封顺密机械密封是一种应用于工业设备中的密封装置，其主要作用是防止流体或气体的泄漏。

它在各个行业中都有广泛的应用，包括化工、石油、制药等领域。

顺密机械密封的设计和制造都十分重要，因为它直接关系到设备的运行效率和安全性。

一个好的机械密封需要具备以下几个特点：首先，它应具有良好的密封性能，能够有效地防止流体或气体的泄漏。

其次，它应具备一定的耐磨性和耐腐蚀性，以适应各种工作环境。

另外，它还应具备一定的承载能力和耐压能力，以确保设备的正常运行。

顺密机械密封的工作原理是通过静密封和动密封的组合来实现的。

静密封主要是指机械密封的静止部分，它通常由密封环、密封面等组成。

动密封则是指机械密封的运动部分，它通常由轴套、填料、弹簧等组成。

当设备运行时，动密封通过旋转或摆动的方式与静密封进行接触，从而实现密封效果。

顺密机械密封的优点在于其结构简单、安装方便，且密封效果稳定可靠。

相比于传统的填料密封，机械密封具有更好的密封性能和使用寿命。

此外，机械密封还能够适应高速、高温、高压等恶劣的工作环境，因此在一些特殊行业中得到了广泛的应用。

然而，顺密机械密封也存在一些问题。

首先是密封面的磨损问题，由于密封面之间的摩擦，密封面会随着时间的推移而磨损，从而导致泄漏。

其次是密封环的老化问题，密封环长时间使用后容易老化变形，从而影响密封效果。

此外，机械密封在使用过程中还需要进行维护保养，定期更换密封件，以确保其正常工作。

顺密机械密封是一种重要的密封装置，它在工业设备中起着至关重要的作用。

它具备良好的密封性能、耐磨性和耐腐蚀性，能够适应各种工作环境。

然而，它也存在一些问题，需要定期维护保养。

只有合理选择、使用和维护机械密封，才能确保设备的正常运行和安全性。
