空分站工艺流程简介

空分工艺流程
《空分工艺流程》
空分工艺流程是一种利用空气中不同元素的沸点差异来分离空气成分的方法。

该流程主要包括压缩、制冷、蒸馏和分离等步骤，通过这些步骤可以得到高纯度的氧气、氮气、氩气等工业气体。

首先，空气会被压缩成液态，并且被冷却至非常低的温度。

接着，液态空气会通过一系列蒸馏塔进行分馏，不同工业气体的沸点差异会使它们在不同高度的塔中冷凝并被收集下来。

之后，这些工业气体会被送入不同的处理装置中，去除杂质和增加纯度。

最终，通过空分工艺流程，可以得到各种高纯度的工业气体，可以广泛应用于制药、金属加工、化工等行业。

此外，这种方法还能够实现可持续发展，因为只需要使用空气这种充足的资源，而无需额外消耗其他能源。

总的来说，空分工艺流程是一种成熟、高效的分离方法，它不仅可以满足各种工业领域对高纯度气体的需求，而且还可以实现对资源的有效利用，具有很高的经济和环保效益。

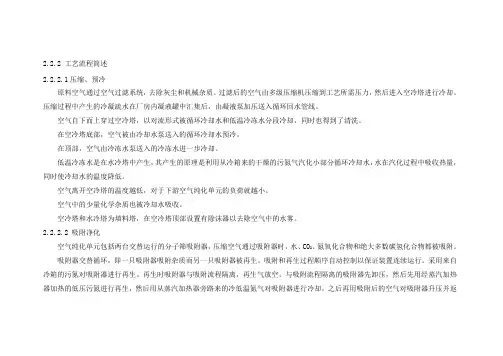

2.2.2 工艺流程简述2.2.2.1压缩、预冷原料空气通过空气过滤系统，去除灰尘和机械杂质。

过滤后的空气由多级压缩机压缩到工艺所需压力，然后进入空冷塔进行冷却。

压缩过程中产生的冷凝疏水在厂房内凝液罐中汇集后，由凝液泵加压送入循环回水管线。

空气自下而上穿过空冷塔，以对流形式被循环冷却水和低温冷冻水分段冷却，同时也得到了清洗。

在空冷塔底部，空气被由冷却水泵送入的循环冷却水预冷。

在顶部，空气由冷冻水泵送入的冷冻水进一步冷却。

低温冷冻水是在水冷塔中产生，其产生的原理是利用从冷箱来的干燥的污氮气汽化小部分循环冷却水，水在汽化过程中吸收热量，同时使冷却水的温度降低。

空气离开空冷塔的温度越低，对于下游空气纯化单元的负荷就越小。

空气中的少量化学杂质也被冷却水吸收。

空冷塔和水冷塔为填料塔，在空冷塔顶部设置有除沫器以去除空气中的水雾。

2.2.2.2 吸附净化、氮氧化合物和绝大多数碳氢化合物都被吸附。

空气纯化单元包括两台交替运行的分子筛吸附器，压缩空气通过吸附器时，水、CO2吸附器交替循环，即一只吸附器吸附杂质而另一只吸附器被再生。

吸附和再生过程顺序自动控制以保证装置连续运行。

采用来自冷箱的污氮对吸附器进行再生。

再生时吸附器与吸附流程隔离，再生气放空。

与吸附流程隔离的吸附器先卸压，然后先用经蒸汽加热器加热的低压污氮进行再生，然后用从蒸汽加热器旁路来的冷低温氮气对吸附器进行冷却，之后再用吸附后的空气对吸附器升压并返回吸附流程。

再生循环主要有下面几个组成部分：泄压－加热－冷却－增压单台吸附器的设计切换周期不少于4小时。

法液空流程的纯化单元设置特殊再生加热器，必要时可用特殊再生加热器进行特殊再生。

针对厂区空气中CO2含量波动大的特点，在分子筛吸附器空气出口设有CO2在线分析仪，可以随时监测吸附器的运行工况，从而保证出口的CO2组分满足工艺要求。

净化后的空气分为两股：其中一股进入低压换热器；另一股去空气增压机增压。

2.2.2.3 空气精馏净化后的空气分为两部分：一部分净化空气主气流直接进入冷箱，并在低压主换热器中与返流产品进行热交换而冷却至接近于露点。

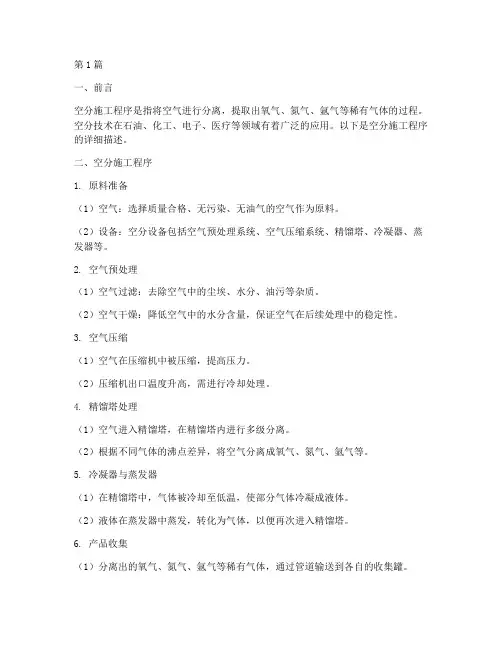

第1篇一、前言空分施工程序是指将空气进行分离，提取出氧气、氮气、氩气等稀有气体的过程。

空分技术在石油、化工、电子、医疗等领域有着广泛的应用。

以下是空分施工程序的详细描述。

二、空分施工程序1. 原料准备（1）空气：选择质量合格、无污染、无油气的空气作为原料。

（2）设备：空分设备包括空气预处理系统、空气压缩系统、精馏塔、冷凝器、蒸发器等。

2. 空气预处理（1）空气过滤：去除空气中的尘埃、水分、油污等杂质。

（2）空气干燥：降低空气中的水分含量，保证空气在后续处理中的稳定性。

3. 空气压缩（1）空气在压缩机中被压缩，提高压力。

（2）压缩机出口温度升高，需进行冷却处理。

4. 精馏塔处理（1）空气进入精馏塔，在精馏塔内进行多级分离。

（2）根据不同气体的沸点差异，将空气分离成氧气、氮气、氩气等。

5. 冷凝器与蒸发器（1）在精馏塔中，气体被冷却至低温，使部分气体冷凝成液体。

（2）液体在蒸发器中蒸发，转化为气体，以便再次进入精馏塔。

6. 产品收集（1）分离出的氧气、氮气、氩气等稀有气体，通过管道输送到各自的收集罐。

（2）收集罐内的气体，经过净化、干燥等处理，达到产品要求。

7. 产品包装与储存（1）将处理后的气体进行包装，确保产品在运输和储存过程中的安全。

（2）按照产品标准，对气体进行储存，保证产品质量。

8. 设备维护与保养（1）定期对空分设备进行检查、清洗、润滑，确保设备正常运行。

（2）对设备进行定期检修，更换磨损部件，延长设备使用寿命。

三、总结空分施工程序是分离空气中的氧气、氮气、氩气等稀有气体的过程。

通过原料准备、空气预处理、空气压缩、精馏塔处理、冷凝器与蒸发器、产品收集、产品包装与储存、设备维护与保养等步骤，实现空气分离。

空分技术在多个领域有着广泛应用，对提高生产效率和产品质量具有重要意义。

第2篇一、工程背景空分施工程序是指将空气进行分离，提取出氧气、氮气、氩气等产品的工艺流程。

随着工业和科技的发展，空分技术在石油、化工、电子、食品、医药等领域得到了广泛应用。

2 工艺流程2工艺流程总体概述空气过滤及压缩来自大气中的空气经自洁式过滤器S01101，将空气中大于1μm的尘埃和机械杂质去除后，送离心式空气压缩机K01101，自洁式空气过滤器采用PLC控制，带自动反吹系统，反吹系统有时间、压差、时间和压差三种控制程序。

流量约168000Nm3〔A〕。

温度＜105℃后进入空气预冷系统。

空气流量由空压机入口导叶B011101的开度来调节，空压机K01101采用3组内置段间冷却器冷却压缩空气；并在末级出口还设有一放空阀BV011121，在开车、停车期间，局部空气将由BV011121放空，以防止压缩机喘振。

润滑油系统：空压机和增压机共用一个润滑油站T011101，油系统包括润滑油系统、事故油系统〔2个高位油箱和4个蓄能器，空压机组和增压机组各1个高位油箱，2个蓄能器〕。

润滑油主要对机组各轴承起润滑、冷却及清洗杂质等作用。

油箱内的润滑油经润滑油泵加压后后送入润滑油冷却器E-011101A/B中冷却，经温度调节阀控制好油温后进入润滑油过滤器S-011101A/B，过滤掉油中杂质后进入润滑油总管，然后送到各润滑点经机组润滑后返回油箱；润滑油泵出口有一总管压力调节阀，用于调节润滑油过滤器S-011101A/B出口总管油压。

该油路同时为增压机提供润滑油，在空压机供油总管和增压机供油总管上分别设置有蓄能器和高位油箱。

以保证在主、辅油泵出现故障情况下向空压机、增压机供油，保证压缩机组的平安。

2.2空气预冷系统〔A〕、温度＜105℃的空气由底部进入空冷塔C01201内；空冷塔的水分循环冷却水和循环冷冻水两路，进入空冷塔的空气首先经循环冷却水泵P01201A/B送至下塔顶部，流量为452t/h 、32℃的冷却水洗涤冷却，再经过循环冷冻水泵P01202A/B送至上塔上部流量为100t/h 、8℃的冷冻水进行洗涤冷却后由塔顶出来，温度被降至10℃送进入分子筛纯化系统。

循环冷却水流量由V012004〔FIC012002〕控制，空冷塔C01201下塔的液位由V012038〔LIC012001〕控制，循环冷却水流量设有高、低流量连锁，当循环冷却水到达联锁值时将自动启停泵用循环冷却水泵。

空分工艺流程详细工艺空分工艺是一种广泛应用于工业领域的物理分离技术，用于从混合气体中分离出不同成分。

该工艺利用混合气体中成分之间的差异，通过压缩、冷却、膨胀等物理过程将混合气体中的不同组分分离出来。

空分工艺主要由压缩、冷却、分离和再压缩四个过程组成。

下面将详细介绍空分工艺的流程。

首先是压缩过程。

混合气体进入压缩机，经过增压泵给气体施加高压。

这样可以提高气体的密度和温度，为后续的冷却过程做好准备。

其次是冷却过程。

经过压缩的气体进入冷却器，通过传热的方式将气体冷却至低温状态。

通常采用的冷却介质为液氮或液氩，通过与气体接触而带走热量，使气体温度下降。

接着是分离过程。

经过冷却的气体进入分离塔，在塔内进行分离。

分离塔内通常装有分离柱，分离柱呈填料状或换热管状。

混合气体在分离柱内经过多次的上升和下降，通过相互的接触和负载传递，将气体中的不同组分分离出来。

分离柱上部进气口进入气体在塔内逐渐升温，饱和出口和活性出口一起出，分别为焦油沉着型和贮存型氧气。

最后是再压缩过程。

分离后的气体有些会被进一步利用，如氧气可以用于制造化学品、燃料等；而有些则需要进一步处理，如二氧化碳可以通过再压缩装置再次分离。

经过再压缩的气体再次进入压缩机，并进行再次增压。

这样可以提高气体的压力和纯度，使其适应不同的工业需求。

空分工艺流程中的每个环节都有其重要的作用。

压缩和冷却过程可以提高气体的密度和温度，为分离过程做好准备；分离过程则是将混合气体中的不同成分分离出来；而再压缩过程则是对分离后的气体进行进一步处理，以满足不同的工业需求。

空分工艺的应用十分广泛，被广泛应用于煤矿、石油、化工、冶金等行业。

它不仅可以提取出许多重要的工业气体，如氧气、氮气、氩气等，还可以用于处理废气排放、净化空气等环保领域。

同时，空分工艺也是一项高能耗的工艺，因此如何提高工艺的效率和降低能耗也是当前该领域面临的挑战之一。

空分流程详细讲解
在化工生产中，空分技术是一项非常重要的工艺，它能够将空气中的氧气、氮
气等气体进行分离，以满足工业生产和生活需求。

下面我们将详细介绍空分的工艺流程。

首先，空分的工艺流程可以分为压缩、预冷、精馏、蒸汽回收等步骤。

1. 压缩空气从大气中获取，首先需要将其进行压缩，以增加气体分子的密度，提高分离效率。

压缩后的空气会进入压缩机，经过一系列压缩工艺，压缩比达到要求后，进入下一个环节。

2. 预冷压缩后的空气含有大量水分和杂质，需要通过冷却器进行预冷处理。

在预冷过程中，空气中的水分和杂质会凝结成液体，然后通过分离装置将其分离出去，以保证后续工艺的顺利进行。

3. 精馏精馏是空气分离的核心步骤，通过精馏塔将空气中的氧气、氮气等气体按照其沸点的不同进行分离。

在精馏塔内，气体混合物被加热至沸点，然后在不同高度上凝结成液体，从而实现气体的分离。

4. 蒸汽回收在精馏过程中，会产生大量的废热，为了提高能源利用效率，通常会将废热通过蒸汽回收装置进行回收利用。

蒸汽回收装置可以将废热转化为蒸汽，用于加热其他部分的工艺设备，实现能量的循环利用。

通过以上流程，空分技术能够高效地将空气中的氧气、氮气等气体进行有效分离，为工业生产和生活提供了重要的物质基础。

在实际应用过程中，还需要根据不同的需求和工艺要求进行调整和优化，以实现最佳的分离效果和能源利用效率。

空分技术作为一种成熟的工艺，在化工领域中扮演着至关重要的角色，不仅广
泛应用于气体生产、化工生产等领域，还在医疗、食品加工等领域有着重要的应用价值。

随着工业化进程的不断推进，空分技术将继续发挥重要作用，为人类的生产生活提供更广阔的发展空间。

空分工艺流程空分工艺流程又称为空气分离工艺，是一种将空气中的氧气、氮气等组分分离出来的技术。

该工艺主要依靠分子筛吸附法进行，具体流程如下：首先，将空气通过压缩机进行压缩，提高其压力。

压缩后的空气进入预冷器，通过冷却使空气达到较低的温度。

预冷处理的目的是避免后续过程中的结露和凝聚。

接下来，冷却后的空气进入主换热器，与冷凝器排出的凝液进行热交换。

凝液的温度较低，通过热交换可以将空气进一步冷却，使其中的水蒸气凝结成液体，从而得到干燥的空气。

然后，冷却后的空气进入冷凝器，水蒸气在冷凝器中被冷却至液态，通过分离装置分离出来。

同时，空气中的一部分氧气也被冷凝器分离出来，最终得到富氮气。

接着，富氮气和富氧气分别进入吸附器。

吸附器内装有多层分子筛床，通过控制氮气和氧气的进出口，使它们交替通过分子筛床。

在分子筛床中，富氮气中的氧气被吸附，富氧气中的氮气也被吸附，从而实现氮气和氧气的分离。

分子筛床会不断地进行吸附和脱附过程，以保证工艺的连续性。

最后，吸附后的氮气和氧气分别经过再生装置进行脱附。

再生装置通过加热或减压等方式，将分子筛床中吸附的氧气和氮气释放出来。

释放出来的氧气和氮气分别经过冷却和压缩后可以得到高纯度的氧气和氮气。

空分工艺流程中的关键技术主要包括：压缩技术、预冷技术、主换热技术、冷凝器设计、分子筛吸附技术和再生技术等。

这些技术的应用和优化，可以大大提高工艺的效率和产品的纯度。

总之，空分工艺流程是一种有效分离空气中氧气和氮气的技术。

通过压缩、冷却、吸附和再生等步骤，可以实现高效、连续、可控的空气分离。

空分工艺在制取高纯度氧气和氮气等产品时具有广泛应用。

空分车间工艺流程空分车间工艺流程简介空分车间是空气分离设备的生产车间，主要用于将空气中的不同成分进行分离，以获取纯净的气体产品。

以下是空分车间工艺流程的详细说明。

工艺流程1.原料空气进料–空气通过进气管道进入空分车间。

–空气中的杂质通过过滤器进行初步过滤，以确保进入空分设备的空气质量。

2.原料空气压缩–空气通过压缩机进行压缩，以提高其浓度。

–压缩机会消耗一定能量，因此需要进行能量平衡计算，以确保生产的经济性和能源效率。

3.空分设备分离–经压缩的空气进入空分设备，如空分列塔。

–在空分设备中，空气中的氮气、氧气等成分会因其沸点差异而分离出来。

–不同的空分设备可能采用不同的分离方式，如吸附、膜分离等。

4.产品收集–分离后的纯净气体产品根据需要进行收集。

–收集方式可以是直接存储在储罐中，也可以通过管道输送至其他生产线。

5.尾气处理–分离过程中产生的尾气需要进行处理，以减少对环境的污染。

–尾气处理方式可以是燃烧、吸附等，以将有害物质转化为无害物质或减少其污染程度。

6.能源回收–在空分车间的工艺流程中，可以采用能量回收系统，将一部分能量进行回收利用。

–回收的能量可以用于提供压缩机、空分设备等的动力需求，从而降低能源消耗。

结论空分车间工艺流程的设计和优化对于提高空分设备的生产效率、节约能源和降低环境污染具有重要意义。

通过合理规划每个流程的参数和操作方式，可以实现高效、可持续的空气分离生产。

工艺流程的顺序、参数和设备的选择对空气分离的效果和经济效益有着重要影响。

以下是一些在设计和运营空分车间时需要考虑的因素：1.原料空气质量：为确保分离效果和产品质量，需要对原料空气的质量进行监控和控制。

通过定期清洁和更换过滤器，可以避免杂质对设备的损坏和产品的污染。

2.压缩机效率：压缩机在空气分离工艺中起到关键作用。

选择高效率的压缩机，优化压缩比和排气温度，可以提高工艺的能源利用率和经济性。

3.分离设备选择：根据产品需求和生产规模，选择适合的空分设备。
