电学实验-中考物理试题分类汇编上海版

专题14测电阻、电功率实验题一、实验题字样、“10Ω2A”字样、“50Ω1A”字样），以及导线若干．小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据．继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同．求：①电压表的量程．②计算说明实验中电流表的量程．的阻值．③根据记录的第二组数据，计算出此时待测电阻Rx一、实验题①连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变且很暗。

出现此现象的原因是：；②现有规格为“2Ω1.0A”、“5Ω0.5A”、“10Ω0.2A”的三个滑动变阻器供选择，为了顺利完成实验，应选的滑动变阻器连入电路；①小华判断小灯正常发光的方法是：；）中电压表所接量程为伏；③请根据相关信息计算出电压U和小灯泡的额定功率P额。

（2023·上海普陀·统考二模）小华做“测定小灯泡的电功率”实验，现有电源两个（电压分别为、待测小灯（标有“2.5V”字样）、电流表、电压表、滑动变阻器（标有“10Ω2A”字样）（1）小华连接的电路中电压表并联在两端（选填“小灯”、“滑动变阻器”（2）小华仅更换了电源，闭合电键前使变阻器连入电路的电阻最大。

闭合电键后，他移动滑片，发现电压①小嘉判定小灯泡正常发光的依据是。

②调整电路前，电压表并联在（选填“小灯泡”“滑动变阻器”或“电源”（写出主要的计算过程）()（2023·上海浦东新·统考二模）小华做“测定小灯泡的电功率”实验，现有电源（电源电压可调，且（1）判断并说明电压表并联在电路中的位置；；；（2）请根据相关信息计算出小灯泡的额定功率P=。

（需写出主要推理和计算过程）（2023·上海杨浦·统考二模）小杨要做“测定小灯泡电功率”实验，现有电源（电压为、滑动变阻器各一个，其它器材齐全且完好。

2008-2019年上海中考物理真题汇编6：电学实验1 （2019年上海中考真题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x 、电流表、电压表、电健各一个，滑动变阻器有A 、B 、C 三个（分别标有“5Ω 2A ”字样、“10Ω 2A ”字样、“50Ω 1A ”字样），以及导线若干。

小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a ）、（b ）所示，并记录第一组数据。

继续移动滑片，当电压表示数在如图（a ）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。

求：①电压表的量程是______伏。

②计算说明实验中电流表的量程。

③根据记录的第二组数据，计算出此时待测电阻R x 的阻值。

①电压表的量程是0-3伏。

②（a ）图中，电压表选用小量程，分度值为0.1V ，电压表示数为1.4V ，（b ）图中，若电流表选用大量程，分度值为0.1A ，电流为1.4A ；若选用小量程，分度值为0.02A ，电流为0.28A ；根据串联电路电压的规律，变阻器的电压为：3V-1.4V=1.6V ，0 若电流表选用大量程，由欧姆定律，变阻器连入电路的电阻：R 滑中=U 滑/I 大=1.6V/1.4A ≈1.14Ω，变阻器电阻为2×1.14Ω=2.28Ω，与题中所给的变阻器的规格差别较大； 若电流表选用小量程，由欧姆定律，变阻器连入电路的电阻：R 滑中=U 滑/I 小=1.6V/0.28A ≈5.71Ω，变阻器电阻为2×5.71Ω=11.4Ω，与题中所给的10Ω 2A 变阻器的相吻合；故电流表选用小量程0-0.6A ；③R x =U x /I x =1.6V/0.32A =5Ω或R x =U x /I x =1.2V/0.24A =5Ω。

2 （2018年上海中考真题）现有电源（2V ，4V ,6V ,8V ,10V ,12V 六档）、电流表、电压表和电键各2个，滑动变阻器“20Ω 2A ”、 待测小灯（标有2.2V 字样）、待测电阻各一个，以及导线若干。

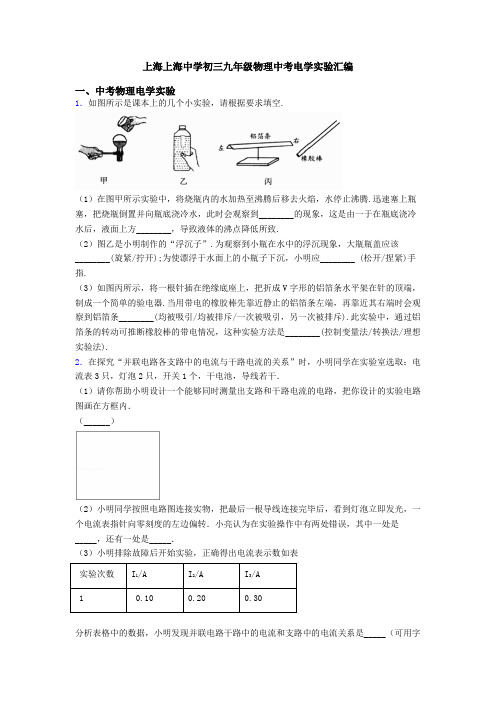

上海上海中学初三九年级物理中考电学实验汇编一、中考物理电学实验1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).2．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．3．小明利用如图所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中________．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是________．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等．（2）完成上述实验后，小明继续探究并联电路中电流的关系．①各开关的连接情况是________（填写各开关断开或闭合）．②分析实验中各电流表的读数（如图所示），可知并联电路中电流的关系是________：．③电阻R1：R2=________．（3）为了验证结论的普遍性，你可以采用的方法是：________．（拓展）在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=________．4．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

电学实验真题（08闵行）26．按如图20a 所示电路进行“测定小灯泡额定功率”的实验。

已知灯泡的额定电压可能为3.8V 或2.2V 、功率小于1瓦，电源电压小于6伏。

实验时，将滑片P 从B 端向A 端移动过程中，观察灯泡发光情况，发现滑片P 移到中点附近某位置时，灯泡发光正常。

此时三个电表的示数如图20b 所示。

请分别读出三个电表的示数: 伏、______伏和 安；该小灯泡的额定功率为 瓦。

（09浦东）25.小明利用如图 所示的实验器材测电阻R x 的阻值，电源是由两节新干电池组成，有一根导线没有连接，请你以笔线代替导线把电路连接正确；闭合电键前，应将滑动变阻器的滑片移到图中的 (选填“A ”或“B ”)。

图13 图14①当闭合电键后，电流表与电压表的示数如图14所示，则电流表的示数为 安，电压表的示数为 伏。

②小华更换了电阻R x 和滑动变阻器R ´后重新进行实验，发现电流表示数始终为0，于是他用一只完好的灯L 替换R x 后，发现灯能发光，若电路中只有一处故障，且只发生在R x 或R ´上，可以判断是 故障。

小明认为不需要灯L ，只要观察到 现象，也能判断出这一故障。

（09崇明）26．在“测量小灯泡电功率”的实验中. 已知电源电压为3伏，小灯泡的额定电压为2.5伏. （1）连接电路时，电键应 .（2）请你用笔画线代替导线将图16中的电路连接完整.（3）闭合电键前，应先将滑动变阻器的滑片移到 端（选填“A ”或“B ”）. 闭合电键后，发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是 .（4）排除故障后，实验得到的数据如下表. 在第1次实验中，小灯泡两端电压为2伏时，电流表示数如图17所示，则通过小灯泡的电流为 安，此时小灯泡的实际功率为 瓦.（5）由上表可知，小灯泡的额定功率为 瓦. （6）分析上表中的数据，可得出的结论是：a. b.图20 b图20a图17图15（08普陀）25．小明在“测小灯泡功率”的实验中，所用的实验器材包括：电源，电键、电压表、电流表、若干导线、待测额定电压为1.5伏的小灯若干，滑动变阻器两个（甲：“20Ω 2A ”，乙：“50Ω 2A ”）。

上海市中考物理历年（2019-2023）真题分类专项（电学基础题）汇编五年中考真题一、单选题1．（2019ꞏ上海ꞏ统考中考真题）一节新干电池的电压为A．1.5伏B．24伏C．110伏D．220伏2．（2019ꞏ上海ꞏ统考中考真题）首先发现电流磁效应的物理学家是（）A．牛顿B．欧姆C．安培D．奥斯特二、填空题3．（2022ꞏ上海ꞏ统考中考真题）一节新干电池的电压是V，功率为1kW的用电器工作0.5 h，消耗的电能为度，丹麦物理学家奥斯特发现电流周围存在。

4．（2021ꞏ上海ꞏ统考中考真题）家用电器的额定电压是V，电饭煲在工作时，将转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于。

5．（2020ꞏ上海ꞏ统考中考真题）家庭电路中，电饭煲与空调是的（选填“串联”或“并联”）；发电站通过输电线路将电能输送至远方的变电站（选填“高压”或“低压”）；将根导线置于静止的小磁针上方，当导线通电时小磁针发生偏转，此现象表明电流周围存在。

2023年模拟题一、单选题1．（2023ꞏ上海崇明ꞏ统考二模）下列粒子中不带电的是（ ）A．质子B．中子C．电子D．原子核2．（2023ꞏ上海普陀ꞏ统考二模）上海地区家庭电路的电压为（ ）A．24伏B．110伏C．220伏D．380伏3．（2023ꞏ上海虹口ꞏ统考二模）首先发现电流磁效应的物理学家是（ ）A．牛顿B．奥斯特C．托里拆利D．阿基米德4．（2023ꞏ上海普陀ꞏ统考二模）如图所示，小磁针处于静止，闭合开关S后小磁针发生大角度偏转的是（ ）A．B．C．D．5．（2023ꞏ上海青浦ꞏ统考二模）在图中，能正确表示小磁针静止时N极指向的是（ ）A．B．C．D．6．（2023ꞏ上海长宁ꞏ统考二模）1820年，发现电流周围存在磁场的物理学家是（ ）A．安培B．焦耳C．欧姆D．奥斯特7．（2023ꞏ上海松江ꞏ统考一模）下列选项中能影响导体电阻大小的因素是（ ）A．导体两端的电压B．导体中的电流C．通过导体的电荷量D．导体的材料8．（2023ꞏ上海松江ꞏ统考一模）一节新干电池的电压约为（ ）A．1.5伏B．15伏C．150伏D．300伏9．（2023ꞏ上海崇明ꞏ统考一模）摩擦起电中的“电”是指（ ）A．电荷B．电量C．电流D．电压10．（2023ꞏ上海宝山ꞏ统考一模）以“安培”为单位的物理量是（ ）A．电荷量B．电流C．电压D．电阻11．（2023ꞏ上海宝山ꞏ统考一模）下列算式正确的是（ ）A．2 伏×5 安=10 欧B．5 瓦×10 秒=50 度C．3 伏×4 安×5 秒=60 焦D．5 库×2 秒=10 安12．（2023ꞏ上海虹口ꞏ一模）家用电视机正常工作时的电流约为（ ）A．0.1安B．0.5安C．5安D．10安13．（2023ꞏ上海长宁ꞏ统考一模）当电流通过LED灯时，电能转化为光能和内能。

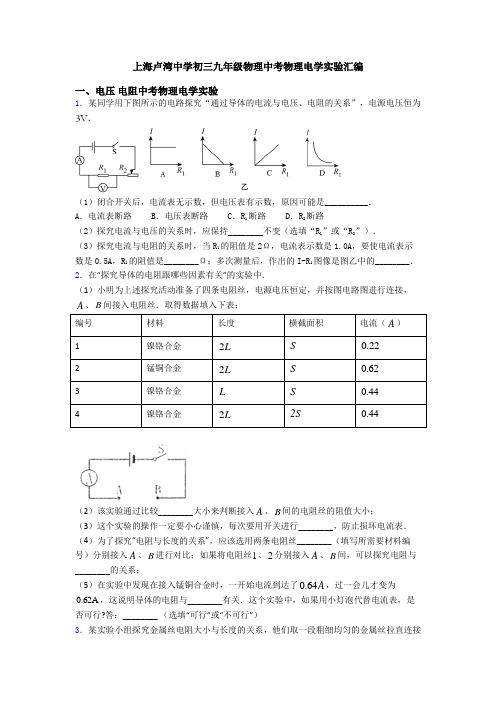

上海卢湾中学初三九年级物理中考物理电学实验汇编一、电压电阻中考物理电学实验1．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．2．在“探究导体的电阻跟哪些因素有关”的实验中．（1）小明为上述探究活动准备了四条电阻丝，电源电压恒定，并按图电路图进行连接，A、B间接入电阻丝．取得数据填入下表：编号材料长度横截面积电流（A）1镍铬合金2L S0.222锰铜合金2L S0.623镍铬合金L S0.444镍铬合金2L2S0.44（2）该实验通过比较________大小来判断接入A、B间的电阻丝的阻值大小；（3）这个实验的操作一定要小心谨慎，每次要用开关进行________，防止损坏电流表．（4）为了探究“电阻与长度的关系”，应该选用两条电阻丝________（填写所需要材料编号）分别接入A、B进行对比；如果将电阻丝1、2分别接入A、B间，可以探究电阻与________的关系；（5）在实验中发现在接入锰铜合金时，一开始电流到达了0.64A，过一会儿才变为0.62A，这说明导体的电阻与________有关．这个实验中，如果用小灯泡代替电流表，是否可行?答：________ （选填“可行”或“不可行”）3．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压 3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，连接电路时，开关应_______．（2）某次实验中测得电压表的读数为 2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= _______A，此时金属丝的电阻R= _______Ω．（3）实验中移动金属夹P，分别测出AP段的长度l和对应的电压电流值，并计算出电阻值R，其中l和R的数据如下表：l/cm304050607080R/Ω 2.1 2.8 3.5 4.2 4.9 5.6分析表中数据，可知_______．（4）小军同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是_______（填“正确”或“错误”）的，理由是：_______．4．三位同学针对“在家庭电路中，离进户线距离不同的用电器两端的电压是否完全相同”的问题进行探究。

上海历年中考真题汇编：伏安法电学实验1、（1996上海中考）某同学在做“测定小灯泡功率”的实验中，所用电源的电压为6伏，小灯泡的额定电压为3.8伏。

在测定小灯泡的额定功率时，该同学发现实验所用电压表的0～15伏量程档坏了，而0～3伏量程档完好，实验所用的其他器材也都完好。

在不更换实验器材的条件下，这位同学想了一个巧妙的办法测出了小灯泡的额定功率。

请画出该同学的实验电路图，并简要说明判断小灯泡是否正常发光的方法和理由。

2、（1997上海中考）某同学在做“测定小灯泡功率”的实验中，所用滑动变阻器的阻值范围为0～20欧，额定电流为2安，灯泡上标的字样模糊。

他按图21所示的电路图正确连接电路进行实验。

实验时，他把滑片P 从B 向A 移动，观察灯泡发光情况，发现滑片P 移到中点附近某位置时，灯泡发光正常。

此时电压表V 1、V 和电流表A 的示数如图22所示。

请你读出三只电表的示数，求出该同学测得小灯泡的额定功率。

图21图223、（1998上海中考）某同学用导线把电源(电压为4.5伏)、电键、电流表、标有“20Ω2A”字样的滑动变阻器、小灯泡连成串联电路进行实验，其中灯泡上只有所标“0.2A”(指小灯正常工作电流)字样清晰可见。

闭合电键后，他调节滑动变阻器的滑片位置，使小灯正常发光，这时，他发现滑片的位置恰好在中点上(即滑动变阻器连入电路的电阻为10欧)。

经过思考、分析，该同学得出了小灯泡的额定功率。

（1）请画出该同学的实验电路图。

（2）简要说明该同学如何判定小灯是正常发光的。

（3）求出小灯泡的额定功率。

4、（1999上海中考43）某同学在“测定小灯泡功率”的实验中，所用电源的电压为6伏，滑动变阻器标有“20Ω2A”字样，灯泡上标的字样模糊，但其额定电压可能是2.2伏或3.8伏。

他按图18所示的电路进行实验。

实验时，他调节滑动变阻器滑片P的位置，观察小灯的发光情况，当他认为小灯接近正常发光时，如图19置恰好在中点(即滑动变阻器连入电路的电阻为10欧)。

上海上海中学初三九年级物理中考物理电学实验汇编一、电压电阻中考物理电学实验1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

2．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。

选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。

要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。

要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。

为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。

你认为小刚的方案是否可行？请加以解释？______。

3．小刚和小强在组成串并联电路的实验中.（1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯_______联的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__________ (A．灯L1开路B．灯L2开路C．开关S开路D．灯L2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线．（______）4．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压 3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，连接电路时，开关应_______．（2）某次实验中测得电压表的读数为 2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= _______A，此时金属丝的电阻R= _______Ω．（3）实验中移动金属夹P，分别测出AP段的长度l和对应的电压电流值，并计算出电阻值R，其中l和R的数据如下表：l/cm304050607080R/Ω 2.1 2.8 3.5 4.2 4.9 5.6分析表中数据，可知_______．（4）小军同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是_______（填“正确”或“错误”）的，理由是：_______．5．小王做探究导体电阻大小与那些因素有关的实验，下表是某实验小组在实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与材料是否有关，应选用________、________两根导体. （2）要探究导体电阻大小与横截面积是否有关，应选用________、________两根导体. （3）如选用了A、D两根导线进行实验,则要探究导体电阻大小与________是否有关，（4）通过表格中数据的分析,可以得出的结论是导体的电阻与导体的________、________、________有关.（5）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的（_______）A．用水流的形成来类比电流的形成B．用一条带箭头的直线表示光的传播路线和方向C．研究压力作用效果与压力、受力面积的关系D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出.6．在阅读有关“超导现象”资料之后．小宇同学运用逆向思维的方法提出问题：金属导体的电阻随温度升高而变大吗?于是小宇设计出如图所示的实验装置．实验时缓慢给线圈加热．实验过程中，采用镍铬合金、康铜合金、锰铜合金制作的线圈各做了一次．（1）观察到随着线圈的温度升高，灯泡渐渐变暗，电流表的示数_____________．（2）通过实验得出的结论：金属导体的电阻随温度的升高而_______________．（3）小宇为什么要采用镍铬、康铜、锰铜各做一次？_______________．（4）在家庭电路中，刚打开电灯时，灯泡容易烧坏，原因是：（______）A．刚开灯时灯丝的温度低、电阻小、电流小； B．刚开灯时灯丝的温度低、电阻小、电流大C．刚开灯时灯丝的温度低、电阻大、电流小； D．刚开灯时灯丝的温度高、电阻大、电流小7．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（选填“相同”或“不相同”）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？_____．为什么？_____．（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理？_____．理由是_____．8．在探究“导体的电阻跟哪些因索有关”的问题时，老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体长度、横截面积、______、______有关．（2）由于猜想有多个因素影响电阻大小，应当运用________法去研究每一个因素对电阻大小的影响．（3）实验时，同学们用下图甲的实验装置分别把a、b、c、d四根金属丝接入电路A、B两点之问，探究情况如下表：当选用______两根金属丝，可探究导体电阻跟导体长度的关系，得到的结论是：_____________．（4）小明小组还做了如图乙所示的实验，这是为了探究导体电阻与______的关系．（5）实验中同学们发现：在电源电压一定时，由于所选电阻丝的阻值相差太小，灯泡亮度变化不明显．对这种现象你认为可采取什么措施：_____________________________．（6）同学们想继续探究导体电阻与导体横截面积之间的定量关系，为此他们将a、b两根金属丝串联接入电路（如图丙所示），则当发现电压表示数U1：U2接近______时，可以初步判定：在导体的材料和长度相同的条件下，导体的电阻与其横截面积成反比．二、欧姆定律中考物理电学实验9．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

上海九年级中考物理电学实验专题汇编含答案 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#上海市各区县2017届初三物理试题电学实验专题分类精编一、伏安法测电阻1、（2017宝山第25题）25．小徐同学利用导体甲和导体乙各一个、电流表一只、电压表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系。

⑴小徐同学连接的电路如图15所示，图中尚有一根导线未连接，请用笔线代替导线在图15中正确连接，____________。

（用2B铅笔在答题纸的相应位置连线）⑵在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你帮该同学完成表中两个栏目的设计（填写栏目）。

2、（2017崇明第23题）测定某导体（1）最基本的方法叫做是伏安法；其实验原理是根据（2）；实验时所用的两个电表在接入电路时应注意：①选择适当的（3）、②正确连接（4）。

实验次数导体_______________1甲／／2／／3／／4／／3、（2017虹口第26题） 小华和小明做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R x 、电流表、电压表、滑动变阻器两个（甲：“20 2A ”，乙：“50 2A ”）、电键以及导线若干。

小华首先选择一个变阻器进行实验，他正确连接电路，使变阻器接入电路中的电阻最大，闭合电键时电表示数如表一中实验序号1所示。

小明用另一个变阻器实验，正确连接电路且使变阻器接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号1所示。

① 若小华选择的变阻器为________，他实验所用电源的电压为________。

② 实验中他们分别移动变阻器的滑片P 到某一位置时，观察到电流表示数均如图12所示。

他们继续移动滑片P ，发现当电压表示数最大时，电流表指针在图12的位置上恰好都偏转了8格。
