圆管涵技术交底

引言：圆管涵是一种常见的道路交通工程结构，广泛用于河道、铁路、公路等工程中。

它具有承载能力强、结构稳定、使用寿命长等优点，因此在工程中应用广泛。

在圆管涵施工过程中，由于涉及到土方开挖、支护、管涵安装等一系列复杂的工艺，存在一定的安全风险。

为了确保圆管涵施工的安全性，必须进行技术交底，明确施工过程中的安全要求和措施。

本文将围绕圆管涵施工安全技术交底展开阐述，以期为相关从业人员提供参考。

概述：圆管涵施工涉及到土方开挖、支护、管涵安装等多个环节，因此在施工过程中存在土方坍塌、支护结构失稳、高空作业安全等一系列风险。

为了避免事故的发生，必须在施工前进行全面的技术交底，明确每个环节的安全要求和措施，提高从业人员的安全意识和施工技术水平。

正文内容：一、土方开挖阶段1.土方开挖前的评估和规划2.土方开挖的施工方法与注意事项3.土方开挖过程中的支撑与固结4.土方开挖施工中的安全预警和应急措施5.土方开挖后的清理和整理二、支护结构施工阶段1.支护结构的设计原则与要求2.支护结构材料的选择与验收3.支护结构的施工工艺与技术要点4.支护结构施工过程中的安全控制措施5.支护结构施工后的监测与维修管理三、管涵安装阶段1.管涵制作与检验2.管涵安装的准备工作与组织3.管涵安装的施工方法与操作要点4.管涵安装过程中的环境保护与安全控制5.管涵安装质量验收与记录管理四、高空作业安全阶段1.高空作业风险评估与管理2.高空作业人员的资质要求与培训3.高空作业中的安全防护设施与装备4.高空作业过程中的安全操作规程与要求5.高空作业事故的应急处理措施与救援方案五、安全总结与建议1.圆管涵施工安全的主要风险与控制要点2.各个施工环节中存在的安全隐患和应对措施3.安全监测与管理的重要性和措施4.圆管涵施工安全经验与教训的总结5.提升圆管涵施工安全水平的建议与展望总结：圆管涵施工安全技术交底是确保工程施工过程中的人员安全和质量安全的重要环节。

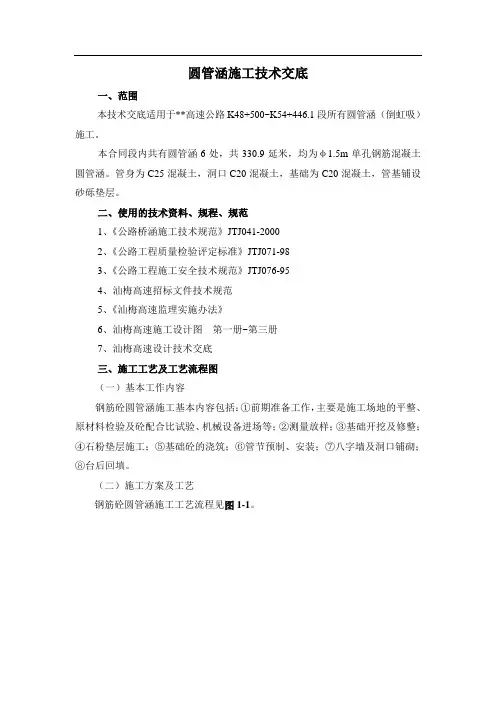

圆管涵施工技术交底
一、范围
本技术交底适用于**高速公路K48+500~K54+446.1段所有圆管涵（倒虹吸）施工。

本合同段内共有圆管涵6处，共330.9延米，均为φ1.5m单孔钢筋混凝土圆管涵。

管身为C25混凝土，洞口C20混凝土，基础为C20混凝土，管基铺设砂砾垫层。

二、使用的技术资料、规程、规范
1、《公路桥涵施工技术规范》JTJ041-2000
2、《公路工程质量检验评定标准》JTJ071-98
3、《公路工程施工安全技术规范》JTJ076-95
4、汕梅高速招标文件技术规范
5、《汕梅高速监理实施办法》
6、汕梅高速施工设计图第一册~第三册
7、汕梅高速设计技术交底
三、施工工艺及工艺流程图
（一）基本工作内容
钢筋砼圆管涵施工基本内容包括：①前期准备工作，主要是施工场地的平整、原材料检验及砼配合比试验、机械设备进场等；②测量放样；③基础开挖及修整；
④石粉垫层施工；⑤基础砼的浇筑；⑥管节预制、安装；⑦八字墙及洞口铺砌；
⑧台后回填。

（二）施工方案及工艺
钢筋砼圆管涵施工工艺流程见图1-1。

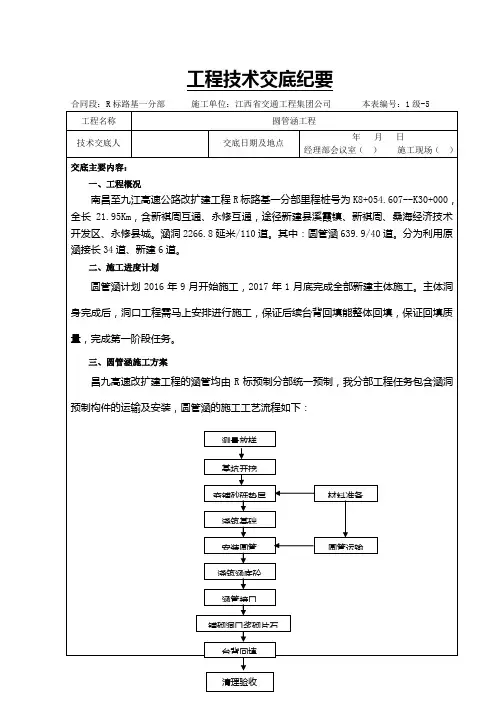

圆管涵施工工艺流程图图1-1
1、施工准备
（1）、施工场地选在路基上，即在所需施工的涵洞处的路基上预留大约30m 范围平整后作为施工用地；
（2）、在进行涵洞施工前，仔细核对涵洞现场位置、斜交角与涵底标高等情况，并与设计施工图中的有关数据进行核实，当与现场实际出入较大时，及时级业主、监理工程师。

2、基槽开挖施工
（1）、测量放样进行基坑开挖，开挖边坡将根据所处地质情况而定，但大于1：1.5，以防滑塌；。

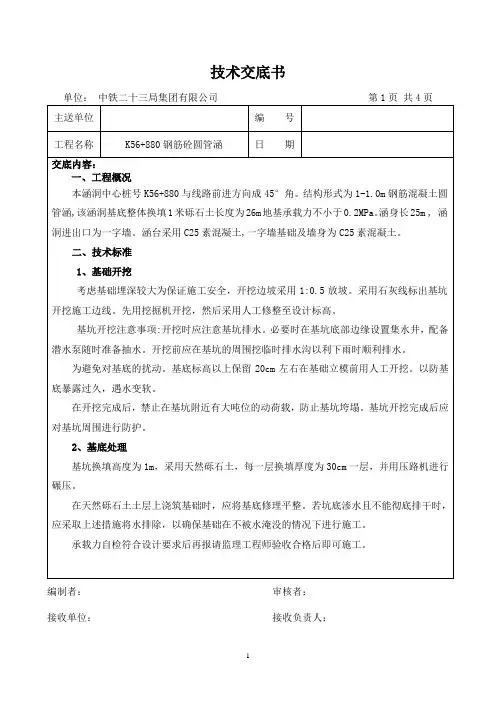

钢筋混凝土圆管涵施工技术交底一、编制依据1、炎汝高速公路两阶段施工设计图纸。

2、《公路桥涵通用设计规范》(JTJD60—2004)o3、《公路工程质量检验评定标准》(JTGF80/1-2004)。

4、《公路桥涵地基与基础设计规范》(JTJD63—2007)o5、《公路桥涵施工技术规范》(JTJO41—2004)。

二、施工准备1、施工前首先根据设计图纸对各部尺寸和标高等进行全面复核，无误后方可施工放样。

如有异议，应及时与设计单位联系。

2、清理场地，原地面的树根、淤泥、腐植土予以清除。

3、改移便道，做好周边道路的平整夯实、灌渠改移及临时排水工作。

4、测量定位根据测量控制点，用全站仪定出涵身中心位置及纵横中心线，根据涵台中心桩、纵横向中心线确定涵台准确位置及开挖尺寸，用水准仪测量好高程，填好施工放样报验单报监理工程师批准后，方可开工。

5、原材料的各项试验齐备，并报监理工程师批准。

同时做好原材料的堆放，库存工作。

6、对进场设备进行调试；对参与施工的人员进行技术交底和安全培训。

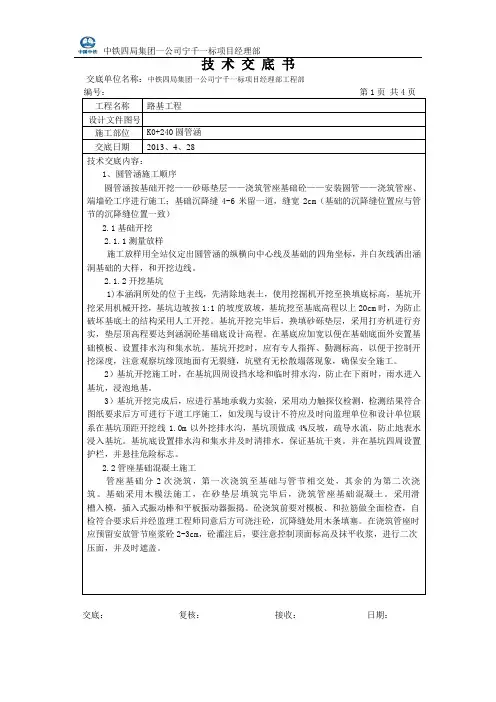

三、施工方案1、基坑开挖采用机械开挖，人工整修。

为避免地面水冲塌基坑壁，开挖前在基坑顶边缘适当距离设立截水沟。

根据桥涵施工规范和实际地质情况，基坑开挖放坡坡率为1：0.5,开挖距基底设计标高20CnI时，停止开挖，用人工及时修整至设计标高及基坑设计尺寸。

基坑施工时间不可延续过长，切忌泡水。

2、地基处理基坑开挖到设计标高后，立即检测地基承载力，若达不到设计要求(不小于100KPa),需按设计规范要求对地基进行处理，本涵采用砂垫层进行处理。

厚度根据实际情况调整，施工时严格按照规范进行施工。

并报监理工程师批准。

3、基底验收当基坑按设计要求进行地基处理后，按规定报请监理工程师及质检人员及时验收。

验收内容包括：(1)、检查基底的平面位置、尺寸、高程是否符合设计规范要求。

⑵、检查基底容许承载力是否大于设计要求承载力(100Kpa)o(3)、检查基坑开挖和地基处理施工原始记录和试验资料。

一、基坑开挖1、所有施工人员必须按规定要求，配戴安全防护用具。

2、基坑高度超过1.5m时，应具备有便于出入基杭的爬梯等安全设施。

3、开挖过程中，当坑沿顶面裂缝，坑壁松塌或遇有漏水等影响基坑边坡稳定时，应立即加固防护。

4、开挖基坑需机械抽水开挖时，必须配备足够的抽排水设备，抽水机及管路要安放牢靠。

5、在坑沿应设“小心坠落”警示标志，并加设围栏，夜间施工时应设置红灯示警。

6、应对基础边坡和孔壁的稳定进行监控，经常检查，及时进行支护，以免发生边坡跨塌事故。

二、施工用电1、电气工作人员必须持有效的特种工种操作合格证上岗；非电工不得装拆、修理和操作电气设备。

2、配电箱加锁，设置警示标志。

3、经常检查线路是否老化，脱皮，防止漏电。

4、施工过程中，每台用电设备设置独立开关箱，做到“一机一闸一箱一漏”。

5、电气设备的金属外壳及支架配电盘等，均应有可靠的接地装置。

电路中的保险丝开关，必须符合用电标准规定。

用手直接操作的开关，必须有完整的绝缘外壳。

6、严禁将电线搭靠或固定在机械、栏杆、钢筋、管子、扒钉等金属件上。

三、吊车安全操作规程1、吊车必须由专业吊车司机驾驶操作，持证上岗。

每次上班前，司机必须检查吊车，确保指示仪表完好，钢丝绳及连接部位符合有关规定，燃油、润滑油、液压油及冷却水添加充足，各个连接杆无松动，轮胎气压符合规定，否则应及时维修或更换。

2、吊车准备作业前，司机及安全员要检查吊车支腿必须全部伸出，撑脚下垫方木支垫牢靠。

3、起吊作业，必须专人指挥，作业时回转半径内不得有障碍物，起重臂伸缩时，在伸臂的同时应相应下降吊钩，当限制器报警时，立即停止伸臂，起重臂缩回时，仰角不宜太小。

4、起吊或降下重物时，速度要均匀、平稳，保持机身的稳定，防止重心倾斜，严禁起吊的重物自由下落。

5、在起吊作业时，吊机作业半径内不得有工作人员。

6、作业中发现起重机倾斜、支腿不稳等异常现象时，应立即使重物下降，落在安全的地方，下降中严禁制动。

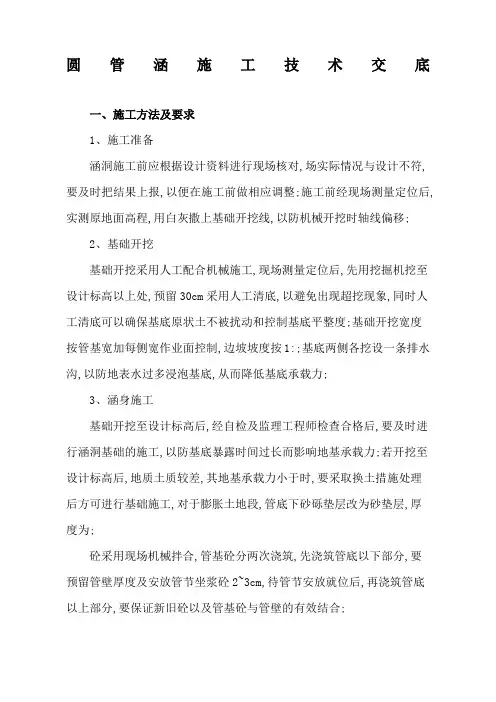

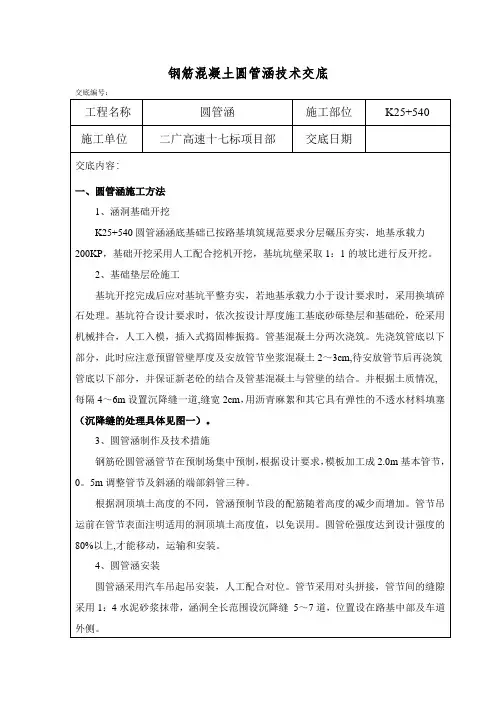

圆管涵施工技术交底一、施工方法及要求1、施工准备涵洞施工前应根据设计资料进行现场核对,场实际情况与设计不符,要及时把结果上报,以便在施工前做相应调整;施工前经现场测量定位后,实测原地面高程,用白灰撒上基础开挖线,以防机械开挖时轴线偏移;2、基础开挖基础开挖采用人工配合机械施工,现场测量定位后,先用挖掘机挖至设计标高以上处,预留30cm采用人工清底,以避免出现超挖现象,同时人工清底可以确保基底原状土不被扰动和控制基底平整度;基础开挖宽度按管基宽加每侧宽作业面控制,边坡坡度按1:;基底两侧各挖设一条排水沟,以防地表水过多浸泡基底,从而降低基底承载力;3、涵身施工基础开挖至设计标高后,经自检及监理工程师检查合格后,要及时进行涵洞基础的施工,以防基底暴露时间过长而影响地基承载力;若开挖至设计标高后,地质土质较差,其地基承载力小于时,要采取换土措施处理后方可进行基础施工,对于膨胀土地段,管底下砂砾垫层改为砂垫层,厚度为;砼采用现场机械拌合,管基砼分两次浇筑,先浇筑管底以下部分,要预留管壁厚度及安放管节坐浆砼2~3cm,待管节安放就位后,再浇筑管底以上部分,要保证新旧砼以及管基砼与管壁的有效结合;管节安放采用人工配合机械施工,在安放管节的同时,要根据管涵的全长,对管节进行合理的配置,同时要确保洞口端墙的位置准确;管节安装应顺流水坡坡度安装平顺,管道内不得遗留泥土等杂物;涵洞沉降缝在管节接缝处每6m设置一道,缝宽1cm,在施工管接头和防水层以及沉降缝时,要确保管身表面洁净,以防受污染而影响质量;4、洞口八字墙施工八字墙基础与墙身模板均采用组合钢模板,支撑采用普通钢管,在立模过程中应严格按施工图纸的几何尺寸和标高进行控制,基础与墙身混凝土要严格按配合比施工,捣固密实,严禁出现蜂窝、麻面现象;洞口铺砌的浆砌片石,要保证片石强度达到设计要求,砌筑时片石大面朝下,砂浆要填隙饱满;5、土方回填涵洞施工完毕后,当涵洞砌体砂浆或混凝土强度达到设计强度的75%时,即进行涵洞回填土;涵洞采用5%石灰土回填,涵洞顶上及涵身两侧在不小于两倍孔径范围内的填土必须水平分层、对称夯实,密实度要不小于95%;二、实际检测项目三、质量保证措施1、严格按公路桥涵施工技术规范JTJ041-2000和设计图纸要求施工;2、为确保工程质量,每道工序必须经自检和监理工程师检查合格后,方可进行下道工序施工;3、基础开挖要严禁超挖,开挖后要及时严格验槽、施工和回填封闭,以减少各种自然因素对基坑的不利影响;4、管道接口要平整,管缝要嵌塞密实,不得有间断、裂缝、漏水等现象;5、施工过程中,当洞顶覆土厚度小于时,严禁重型机械和车辆通过;四、安全保证措施1、施工作业人员要持证上岗,严格遵守施工规范,文明施工;2、严禁机械带病作业,超负荷运转、夜间施工要有足够的照明设备;3、工地电力设备,线路设专人电工管理,配电箱必须安装漏电保护器,并定期检查;五、环境保护措施１、施工期间,必须遵守国家和地方有关环境保护、控制环境污染的规定,采取必要的措施防止施工中的燃料、油、污水、废料和垃圾等有害物质对河流、池塘、水库、水渠和农田的污染,防治扬尘、汽油等物质对环境空气的污染,防治噪声对环境的污染,把施工对环境、空气和居民生活的影响降低到允许的范围内;２、生产、生活垃圾运到环保部门指定地点堆放,避免污染环境;３、做好当地水系的保护工作,涵洞及排水工程在施工时采取措施,严禁泥砂、泥浆流入河流、水塘;完工后,应及时疏通沟渠、河道;４、施工时被临时占据的河道,施工完毕后,必须立即进行清理,确保河水正常流通;５、施工便道适时洒水,减少粉尘污染;６、粉尘物料工程运输车辆尽量避免通过人口密集的村镇,如必须通过,则用帆布封闭车辆,防止灰尘污染;７、取土场、施工便道在工程施工完毕后,及时按设计要求整修、复耕、恢复植被;８、在村镇居民区等环境敏感区,噪声大的施工作业,应按规定的作业时间施工;六、附图1、施工工艺流程图。
