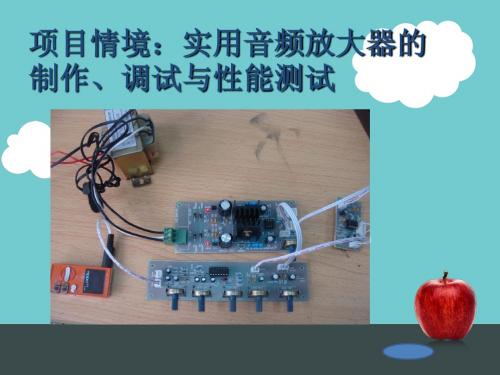

项目2音频前置放大电路制作

音频小信号前置放大电路1 选题背景在现在的时代我们的身边有着各种各样对于声音放大的需求，如麦克风，及一些音像设备中是最常见的，随着人们生活质量的提高对于音质的要求也越来越高，简单的音质已经无法满足大家的需求，恶劣的音质也对人们的日常生活有很大的影响，就如同噪音一样，在对音质进行调整中，对其放大是很重要的内容，音频放大电路就是在保持原声的基础上对声音进行放大，对声音中小信号的放大在音频放大电路中也有着很重要的应用，对小信号的放大可以让我们更好的获得对较弱的原声的放大，对较弱的音频进行放大后可以更好的去分析这个音频信号，对于科学研究和电子产品的开发很有帮助，也可以充分的满足人们的需求。

1．1指导思想“放大”的本质是实现能量的控制，即能量的转换：用能量比较小的输入信号来控制另一个能源，使输出端的负载上得到能量比较大的信号。

放大的对象是变化量，放大的前提是传输不失真。

通过NE5532对小信号进行放大，对相应的电阻进行合理的选择以达到对放大倍数的要求，对输出部分串电阻来达到对输出电阻的要求。

1．2 方案论证方案一：采用NE5532两级电路放大方法，用运算放大器作音频前置放大电路。

其优点是体积小、噪音低、功耗小、一致性较好。

利用运算放大器可取得很深的负反馈，同时提高不失真输出，使信号失真度在1%以下。

方案二：采用NE5532一级放大方法，优点是所用资源少，更加的简便，缺点是不稳定，电流过大，故予以否定综合考虑，采用方案一1．3 基本设计任务设计并制作音频小信号前置放大电路。

具体要求如下：≥1000；（40分）（１）放大倍数AV（２）通频带20Hz~20KHz；（40分）≥１MΩ;输出电阻R O＝600Ω；（10分）（３）放大电路的输入电阻RI说明：设计方案和器件根据题目要求自行选择，但要求在通用器件范围内。

测试条件：技术指标在输入正弦波信号峰值Vpp=10mv的条件进行测试（输入输出电阻通过设计方案预以保证），设计报告中应有含有详细的测试数据说明设计结果。

前置音频放大器实验报告院系名称信息工程学院电子系班级学号姓名指导教师王照平肜瑶一、实验电路前置音频放大器实验电路原理图和PCB版图图1 前置音频放大器实验电路原理图图2 前置音频放大器电路PCB版图二、实验分析本次前置音频放大器实验采用的电路比较典型，是音响放大器中常见的标准前级系统，该电路放大器中加有大反馈量的交直流负反馈，使非线性失真度限制在0.15%以内，同时负反馈还平抑了元器件数值误差对性能的影响。

前级放大系统由四级组成，其中第一、二级为两级共射级直藕放大器，同时设有五种输入信号的幅度和频率特性校正电路。

在这种组合电路中，第二级集电极输出信号经频率校正RC网络反馈到第一级发射级，是输入阻抗得以提高，同时负反馈包括了两级放大器，即使负反馈系数不大也有足够的反馈量，而较小的负反馈系数可使放大器输出阻抗不致降到过低的程度。

但是，这种组合电路中，由于两级放大处于整个音响放大器的最前端（即最低输入电平端），因而必须选用低噪声三极管。

因为负反馈的需要，应尽量选择H FE较大、V CEO较小的小功率硅NPN三极管。

在图1所示的前级放大系统中，后两级为TR3和TR4，TR3为射级输出器，电压增益最大为0.9左右，TR4为负反馈式音调控制补偿放大器，在音频中段增益近似为1。

所以，前级系统增益主要由前两级TR1和TR2为主。

按一般标准功放后级的输入电平额定值为1V p-p，而信号选择输出电平额定值为5mV，因此，要求TR1、TR2的电压增益K V约为46dB （200倍）。

上述指标还需留有必要的余量，以使后级功率放大器有足够的驱动电压。

为此，电压增益可以定为50dB。

在输入电平较高的压电唱头输入端、调谐器输入端均加入R1~R6组成的分压器，对信号进行衰减。

同时，当双刀选择开关S1b中无须频率校正输入时，由R16、R17随可能输入大信号状态下改变负反馈系数，以稳定放大器的增益。

此外，由于调谐器输入电压高，且一致性差，除由R5、R6对输入信号衰减以外，S1b则将负反馈电阻R17减小为24kΩ，增大负反馈系数，使TR1、TR2闭环增益控制在39倍（32dB）以内，即使输入TR1基-射极信号电压为100mV rms，而TR2输出电压也只为3.9V rms，不致产生削波失真。

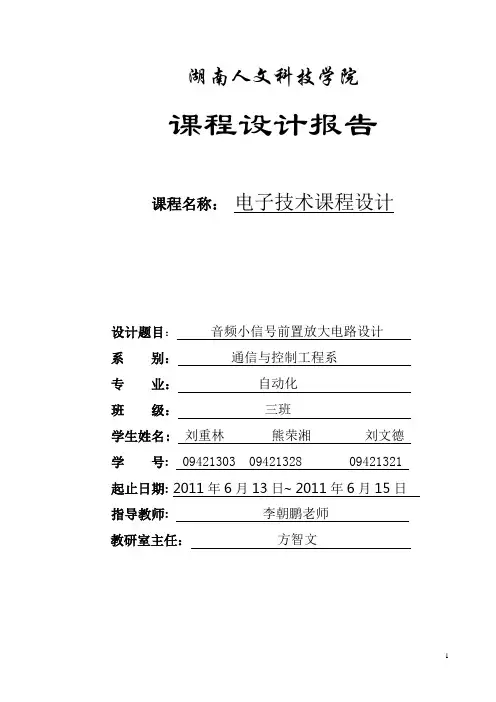

湖南人文科技学院课程设计报告课程名称：电子技术课程设计设计题目：音频小信号前置放大电路设计系别：通信与控制工程系专业：自动化班级：三班学生姓名: 刘重林熊荣湘刘文德学号:09421303 09421328 09421321 起止日期: 2011年6月13日~ 2011年6月15日指导教师:李朝鹏老师教研室主任：方智文指导教师评语：指导教师签名：年月日成绩评定项目权重成绩刘重林刘文德熊荣湘1、设计过程中出勤、学习态度等方面0.22、课程设计质量与答辩0.53、设计报告书写及图纸规范程度0.3总成绩教研室审核意见：教研室主任签字：年月日教学系审核意见：主任签字：年月日摘要本次的电子技术课程设计题目是音频小信号前置放大电路，它在生活中的应用很多，凡电子产品中要发声的都用到了音频功率放大电路，比如手机，MP4，播放器等，给我们的生活和学习工作都带来了无法替代的方便。

本设计主要利用了A386集成芯片对其进行放大输出，以达到放大倍数Av在1000以上，通频带在20Hz-20KHz，输入电阻在1M欧姆以上、输出电阻为600欧姆的设计要求。

关键字：音频；小信号；放大电路。

目录总体设计步骤 (5)一、方案论证与对比 (6)1．1第一种设计方案 (6)1．1.1前置放大器的设计 (6)1.1.2功率放大器的设计 (6)1.2第二种方法 (7)1.2.1前端放大器的设置 (7)1.2.2功率放大器的设计 (8)1.2.3实验用电路图 (9)1.3、设计方案的选择 (9)1.3.1第一种方案的评述 (9)1.3.2第二种方案的评析 (9)1.3.3方案的最终确定 (10)二、音频小信号前置放大电路的设计要求与原理 (10)2.1音频小信号前置放大电路的设计 (10)2.1.1设计任务和要求 (10)2.1.2 音频放大电路的基本原理 (10)三、实验电路功能的测试 (11)四、详细仪元器件清单 (11)4.1电路图汇总 (11)4.2实验仪器清单 (12)4.3实验元器件清单如下表 (12)五、设计总结与思考及致谢 (13)参考文献 (14)附录一、放大电路 (15)附录二、pcb板图 (16)总体设计步骤开始研究探索设计任务及要求音频小信号前置放大电路原理分析确定总体设计思路原理图仿真调试电路以达到设计要求完成图1为总体设计步骤图一、方案论证与对比1．1第一种设计方案1．1.1前置放大器的设计由于话筒提供的信号非常弱，要在音频控制级前加一个前置放大器。

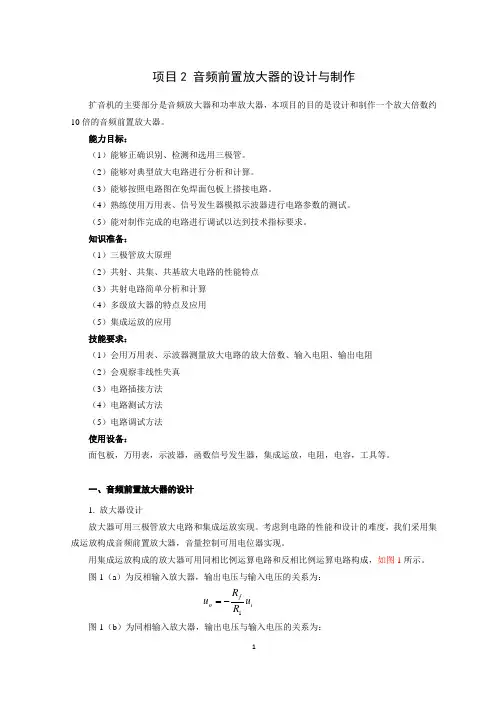

项目2 音频前置放大器的设计与制作扩音机的主要部分是音频放大器和功率放大器，本项目的目的是设计和制作一个放大倍数约10倍的音频前置放大器。

能力目标：（1）能够正确识别、检测和选用三极管。

（2）能够对典型放大电路进行分析和计算。

（3）能够按照电路图在免焊面包板上搭接电路。

（4）熟练使用万用表、信号发生器模拟示波器进行电路参数的测试。

（5）能对制作完成的电路进行调试以达到技术指标要求。

知识准备：（1）三极管放大原理（2）共射、共集、共基放大电路的性能特点 （3）共射电路简单分析和计算 （4）多级放大器的特点及应用 （5）集成运放的应用 技能要求：（1）会用万用表、示波器测量放大电路的放大倍数、输入电阻、输出电阻 （2）会观察非线性失真 （3）电路插接方法 （4）电路测试方法 （5）电路调试方法 使用设备：面包板，万用表，示波器，函数信号发生器，集成运放，电阻，电容，工具等。

一、音频前置放大器的设计 1. 放大器设计放大器可用三极管放大电路和集成运放实现。

考虑到电路的性能和设计的难度，我们采用集成运放构成音频前置放大器，音量控制可用电位器实现。

用集成运放构成的放大器可用同相比例运算电路和反相比例运算电路构成，如图1所示。

图1（a ）为反相输入放大器，输出电压与输入电压的关系为：图1（b ）为同相输入放大器，输出电压与输入电压的关系为：if o u R R u 1-=根据放大倍数要求，确定R f 和R 1的阻值即可。

2. 音频前置放大器原理图 如图2是音频前置放大器原理图。

6VINOUT图2可作为音频前置放大器的一个声道，分两级。

第一级为电压跟随器，第二级为放大电路，该放大电路为反相比例放大电路，其电压放大倍数约为10倍。

图中电源和地之间两个22k Ω电阻和两个10k Ω电阻的作用是给运放一个合适的静态工作点，47μF 的电容的作用是退耦，输入、输出端的电容的作用是起到隔直流的作用。

R fR f（a ）（b ）图4-11 反相输入放大器（a ）反响输入放大器 （b ）同相输入放大器if o u R R u )1(1+=图2 音频前置放大器原理图二、电路的制作1. 元器件清单音频前置放大器元器件清单如表1所示。

学号:模拟电子技术课程设计带前置放大的音频功率放大器系部名称：电气工程系专业名称：电气工程及其自动化指导老师：赵玉菊班级名称：工 1303 班学生姓名：完成日期：2014年12月26日课程设计评定表签名：年月日1．课程设计成绩：指导教师签名：年月日2．答辩成绩：答辩小组组长签名：年月日3．综合成绩：备注：2.“答辩成绩”一项由指导老师根据答辩情况评定，满分100分。

3.“综合成绩”=“课程设计成绩”*80%+“答辩成绩”*20%。

摘要本电路设计采用前置放大电路和音频功率放大电路相结合的放大模式，前者采用有NE5534对电压进行放大，后者采用性能优良的LM1875对电压和电流放大，给音响放大器的负载（扬声器）提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。

在前置放大和功放之间加上一个滑动变阻，就保证了音量可调，除此之外，加上相应的旁路电容又使得电路具有杂音小，有电源退偶，无自激等优点。

根据实例电路图和已经给定的原件参数，使用multisim10软件模拟电路，并对其进行静态分析，动态分析，显示波形图，计算数据等操作。

关键词： NE55324 LM1875 性能优良音量可调杂音小目录•引言二．设计的目的及任务三．电路设计总方案及原理框图1原理框图2电路设计总方案四．各组成部分的工作原理及电路1信号源发生器的设计2信号源发生器的电路图3弱信号前置放大级电路方案设计4弱信号前置放大电路图5音频功率放大电路方案设计6音频功率放大电路图7直流稳压电源8保护电路五．仿真软件Multism10介绍六．电路仿真1．总电路图2．应用Multism10进行仿真及结果七．仪器仪表明细清单八．总结九．参考文献．引言率放大器在家电、数码产品中的应用越来越广泛，与我们日常生活有着密切关系。

随着生活水平的提高，人们越来越注重视觉，音质的享受。

在大多数情况下，增强系统性能，如更好的声音效果，是促使消费者购买产品的一个重要因素。

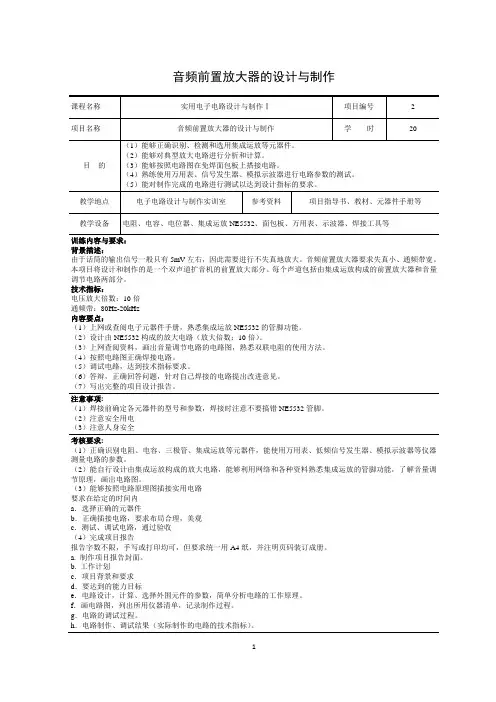

音频前置放大器的设计与制作训练内容与要求：背景描述：由于话筒的输出信号一般只有5mV左右，因此需要进行不失真地放大。

音频前置放大器要求失真小、通频带宽。

本项目将设计和制作的是一个双声道扩音机的前置放大部分。

每个声道包括由集成运放构成的前置放大器和音量调节电路两部分。

技术指标：电压放大倍数：10倍通频带：80Hz-20kHz内容要点：（1）上网或查阅电子元器件手册，熟悉集成运放NE5532的管脚功能。

（2）设计由NE5532构成的放大电路（放大倍数：10倍）。

（3）上网查阅资料，画出音量调节电路的电路图，熟悉双联电阻的使用方法。

（4）按照电路图正确焊接电路。

（5）调试电路，达到技术指标要求。

（6）答辩，正确回答问题，针对自己焊接的电路提出改进意见。

（7）写出完整的项目设计报告。

注意事项:（1）焊接前确定各元器件的型号和参数，焊接时注意不要搞错NE5532管脚。

（2）注意安全用电（3）注意人身安全考核要求:（1）正确识别电阻、电容、三极管、集成运放等元器件，能使用万用表、低频信号发生器、模拟示波器等仪器测量电路的参数。

（2）能自行设计由集成运放构成的放大电路，能够利用网络和各种资料熟悉集成运放的管脚功能，了解音量调节原理，画出电路图。

（3）能够按照电路原理图插接实用电路要求在给定的时间内a．选择正确的元器件b．正确插接电路，要求布局合理，美观c．测试、调试电路，通过验收（4）完成项目报告报告字数不限，手写或打印均可，但要求统一用A4纸，并注明页码装订成册。

a. 制作项目报告封面。

b. 工作计划c．项目背景和要求d．要达到的能力目标e．电路设计，计算、选择外围元件的参数，简单分析电路的工作原理。

f．画电路图，列出所用仪器清单，记录制作过程。

g．电路的调试过程。

h．电路制作、调试结果（实际制作的电路的技术指标）。

1。
