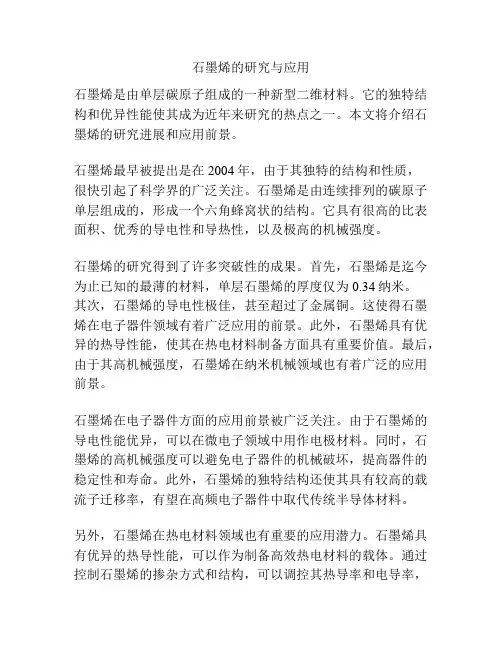

石墨烯的研究与应用石墨烯是由单层碳原子组成的一种新型二维材料。

它的独特结构和优异性能使其成为近年来研究的热点之一。

本文将介绍石墨烯的研究进展和应用前景。

石墨烯最早被提出是在2004年，由于其独特的结构和性质，很快引起了科学界的广泛关注。

石墨烯是由连续排列的碳原子单层组成的，形成一个六角蜂窝状的结构。

它具有很高的比表面积、优秀的导电性和导热性，以及极高的机械强度。

石墨烯的研究得到了许多突破性的成果。

首先，石墨烯是迄今为止已知的最薄的材料，单层石墨烯的厚度仅为0.34纳米。

其次，石墨烯的导电性极佳，甚至超过了金属铜。

这使得石墨烯在电子器件领域有着广泛应用的前景。

此外，石墨烯具有优异的热导性能，使其在热电材料制备方面具有重要价值。

最后，由于其高机械强度，石墨烯在纳米机械领域也有着广泛的应用前景。

石墨烯在电子器件方面的应用前景被广泛关注。

由于石墨烯的导电性能优异，可以在微电子领域中用作电极材料。

同时，石墨烯的高机械强度可以避免电子器件的机械破坏，提高器件的稳定性和寿命。

此外，石墨烯的独特结构还使其具有较高的载流子迁移率，有望在高频电子器件中取代传统半导体材料。

另外，石墨烯在热电材料领域也有重要的应用潜力。

石墨烯具有优异的热导性能，可以作为制备高效热电材料的载体。

通过控制石墨烯的掺杂方式和结构，可以调控其热导率和电导率，进而提高材料的热电转换效率。

此外，石墨烯在纳米机械领域也具有广泛的应用前景。

石墨烯的高机械强度使其可以用于制备纳米机械传感器和纳米机械装置。

通过对石墨烯表面的修饰，可以实现对纳米粒子的操控和调控，为纳米机械领域的研究提供了新的思路和方法。

总之，石墨烯作为一种具有独特结构和优异性能的新型二维材料，具有广泛的研究价值和应用前景。

随着石墨烯研究的深入，相信它在电子器件、热电材料和纳米机械领域等方面的应用将会不断扩大，并对相关领域的发展产生重要影响。

另外，石墨烯还具有一些不同于传统材料的特殊性质，如其为零带隙半导体。

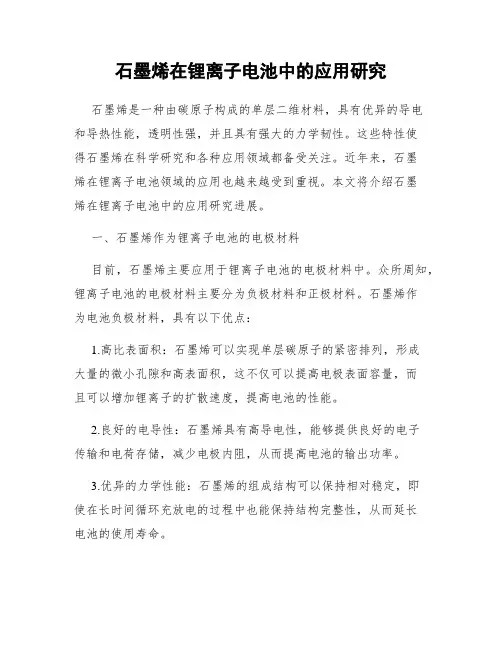

石墨烯在锂离子电池中的应用研究石墨烯是一种由碳原子构成的单层二维材料，具有优异的导电和导热性能，透明性强，并且具有强大的力学韧性。

这些特性使得石墨烯在科学研究和各种应用领域都备受关注。

近年来，石墨烯在锂离子电池领域的应用也越来越受到重视。

本文将介绍石墨烯在锂离子电池中的应用研究进展。

一、石墨烯作为锂离子电池的电极材料目前，石墨烯主要应用于锂离子电池的电极材料中。

众所周知，锂离子电池的电极材料主要分为负极材料和正极材料。

石墨烯作为电池负极材料，具有以下优点：1.高比表面积：石墨烯可以实现单层碳原子的紧密排列，形成大量的微小孔隙和高表面积，这不仅可以提高电极表面容量，而且可以增加锂离子的扩散速度，提高电池的性能。

2.良好的电导性：石墨烯具有高导电性，能够提供良好的电子传输和电荷存储，减少电极内阻，从而提高电池的输出功率。

3.优异的力学性能：石墨烯的组成结构可以保持相对稳定，即使在长时间循环充放电的过程中也能保持结构完整性，从而延长电池的使用寿命。

虽然石墨烯作为电极材料具有许多优点，但是它也面临着一些挑战。

例如，石墨烯的制备和应用成本较高，需要进一步降低成本才能实现大规模商业化应用。

二、石墨烯增强锂离子电池正极材料除了作为负极材料，石墨烯中的碳纳米管和颗粒可以作为锂离子电池正极材料的补充，以增加其性能。

石墨烯包覆的锂离子电池正极材料可以提高锂离子的扩散速度和电池的能量密度。

石墨烯与锂离子电池正极材料的结合还可以降低电极材料的体积变化率，延长电池的使用寿命。

三、未来展望目前，石墨烯在锂离子电池领域的研究还处于起步阶段。

随着石墨烯技术的不断发展和成熟，石墨烯在锂离子电池领域的应用前景非常广阔。

未来，石墨烯技术还有许多发展空间，例如开发更经济实用的制备方法，探索更广泛的应用领域。

总之，石墨烯在锂离子电池中的应用研究为电池的性能和寿命提供了新的提升方案。

虽然存在一些挑战和难点，但是未来的发展和探索将为锂离子电池技术的进一步提升提供新的解决方案。

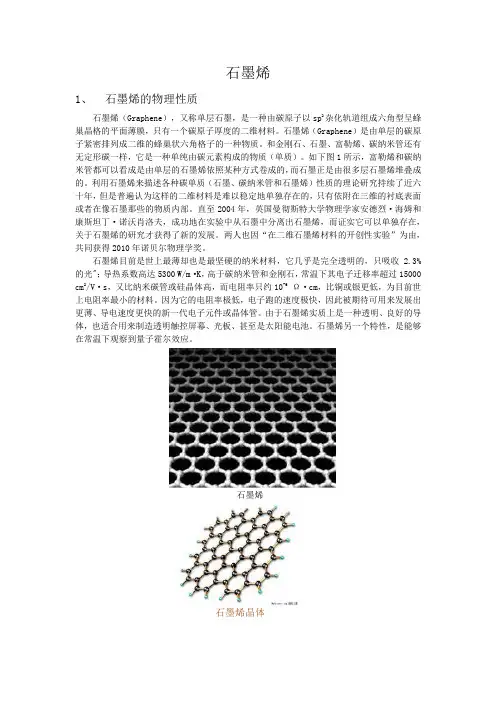

石墨烯1、石墨烯的物理性质石墨烯（Graphene），又称单层石墨，是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢晶格的平面薄膜，只有一个碳原子厚度的二维材料。

石墨烯（Graphene）是由单层的碳原子紧密排列成二维的蜂巢状六角格子的一种物质。

和金刚石、石墨、富勒烯、碳纳米管还有无定形碳一样，它是一种单纯由碳元素构成的物质（单质）。

如下图1所示，富勒烯和碳纳米管都可以看成是由单层的石墨烯依照某种方式卷成的，而石墨正是由很多层石墨烯堆叠成的。

利用石墨烯来描述各种碳单质（石墨、碳纳米管和石墨烯）性质的理论研究持续了近六十年，但是普遍认为这样的二维材料是难以稳定地单独存在的，只有依附在三维的衬底表面或者在像石墨那些的物质内部。

直至2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，关于石墨烯的研究才获得了新的发展。

两人也因“在二维石墨烯材料的开创性实验”为由，共同获得2010年诺贝尔物理学奖。

石墨烯目前是世上最薄却也是最坚硬的纳米材料，它几乎是完全透明的，只吸收2.3%的光"；导热系数高达5300 W/m·K，高于碳纳米管和金刚石，常温下其电子迁移率超过15000 cm2/V·s，又比纳米碳管或硅晶体高，而电阻率只约10-6Ω·cm，比铜或银更低，为目前世上电阻率最小的材料。

因为它的电阻率极低，电子跑的速度极快，因此被期待可用来发展出更薄、导电速度更快的新一代电子元件或晶体管。

由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池。

石墨烯另一个特性，是能够在常温下观察到量子霍尔效应。

石墨烯石墨烯晶体图1 富勒烯（左）和碳纳米管（中）都可以看作是由单层的石墨烯通过某种方式卷成的，而石墨（右）是由多层石墨烯通过范德华力的联系堆叠成的。

石墨烯xxx长沙理工大学物理与电子科学学院摘要：分析了石墨烯的结构，介绍石墨烯的电子能带结构和量子力学对它的理论描述，并阐述了石墨烯的一些特性。

另外也讲述制备石墨烯的几种方法和特性表征。

最后是对石墨烯近几年的发展了解并展望未来。

引言：自从2004年石墨烯被发现以来，获得了科学界广泛关注。

石墨烯作为一种新型炭质材料，由单层碳原子紧密堆积成二维晶格结构。

它的理论比表面积达2600 m2／g，热导率为3 kw／m·K，室温下平面上的电子迁移率为1．5×10 cm2／V·s，拉伸模量和本征强度分别为1000 GPa和130 GPa。

石墨烯是零带隙半导体，其载流子迁移率比硅高100倍，在室温下具有微米级自由程和大的相干长度，是纳米电路的理想材料。

此外，石墨烯还具有完美的量子隧道效应及半整数的量子霍尔效应等一系列性质[1-2]。

这些优异的性能使得石墨烯在纳米电子器件、气体传感器、电池，超级电容器和储氢方面及纳米复合材料等领域有光明的应用前景。

一、石墨烯的结构石墨烯为复式六角晶格（图1），每个六边形结构中有两个碳原子，每个原子与最近邻的三个原子间形成三个盯键。

由于每个碳原子有四个价电子，所以每个碳原子又会贡献出一个剩余的P电子，它垂直于石墨烯平面，与周围原子形成未成键的电子。

这些1r电子在晶体中自由移动，赋予了石墨烯良好的导电性。

二、石墨烯的特点——电子能带结构石墨烯是二维碳原子蜂巢晶格，是由两个A型或B型的三角布拉维晶格(三角子晶格)组成．其载流子(电子和空穴)波函数具有双旋量，也就是说载流子除了通常的1／2自旋外，还有与它的子格自由度相联系的1／2赝自旋．石墨烯的电子能带结构可由最近邻紧束缚模型得到[3]．导带电子(π电子)能从一个碳原子的2p 轨道跃迁到与它最近邻的3个碳原子之一，跃迁振幅(共振积分)为γ≡t ≈3eV．色散关系(能量和动量的关系)为：E=±γ√‾(1+4cos(k₂•а)+4cos(k₂•а)cos(k₁•√‾₃•а ))， (1)其中，晶格常数а=0．246nm，碳原子的间距为а∕√‾₃=0．143nm．导带(CB，а= +1)和价带(VB，а=一1)分别对应上述色散关系中的不同正负号．导带和价带接触处为不等价的Dirac 点(分别对应能谷K和K´)，如图2所示[3]．能量E作为二维布洛赫波矢(也是动量)(k₁，k₂)的函数．六边形布里渊区上K或点K´(Dirac点)附近，色散关系是线性的，从局部来看相当于圆锥(见图2放大区)．费米能级位于Dirac点处，费米面也由Dirae点构成．价带(VB)填满电子，导带(CB)是空的．由此可见，未参杂石墨烯是无带隙的．在Dirae点附近，电子的能量只依赖动量且成线性关系，类似于无质量的相对论粒子．因此，在低能且靠近K和K´点时，电子由二维无质量Dirac本征方程描述：−ίhυσ•▽φ(r)∕2π=Εφ(r)， (2)这里，V =√‾₃•aπ／h≈1000000m／s是石墨烯电子的传输速度，相当于有效光速；φ(r)是电子波函数，E是能量，p→ίh∕2π▽是坐标表象下的动量算符．图2 紧束缚模型计算的石墨烯能带结构三、石墨烯的特性石墨烯最大的特性是室温下传递电子的速度比已知导体都快，运动速度为光速的1／300，远远超过了电子在一般导体中的运动速度，具有优良的导电性。

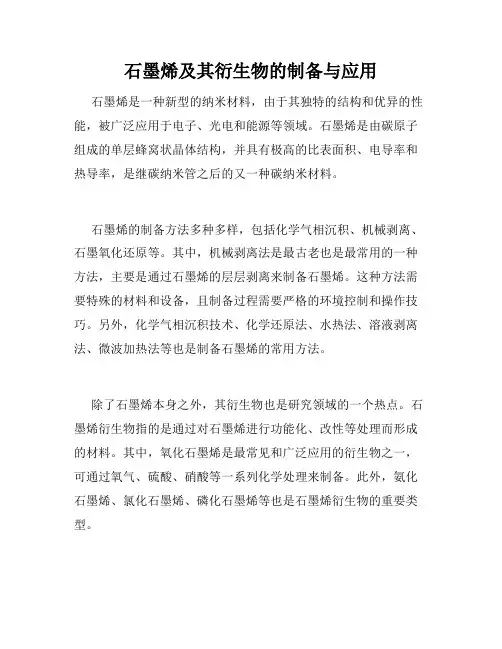

石墨烯及其衍生物的制备与应用石墨烯是一种新型的纳米材料，由于其独特的结构和优异的性能，被广泛应用于电子、光电和能源等领域。

石墨烯是由碳原子组成的单层蜂窝状晶体结构，并具有极高的比表面积、电导率和热导率，是继碳纳米管之后的又一种碳纳米材料。

石墨烯的制备方法多种多样，包括化学气相沉积、机械剥离、石墨氧化还原等。

其中，机械剥离法是最古老也是最常用的一种方法，主要是通过石墨烯的层层剥离来制备石墨烯。

这种方法需要特殊的材料和设备，且制备过程需要严格的环境控制和操作技巧。

另外，化学气相沉积技术、化学还原法、水热法、溶液剥离法、微波加热法等也是制备石墨烯的常用方法。

除了石墨烯本身之外，其衍生物也是研究领域的一个热点。

石墨烯衍生物指的是通过对石墨烯进行功能化、改性等处理而形成的材料。

其中，氧化石墨烯是最常见和广泛应用的衍生物之一，可通过氧气、硫酸、硝酸等一系列化学处理来制备。

此外，氨化石墨烯、氯化石墨烯、磷化石墨烯等也是石墨烯衍生物的重要类型。

石墨烯及其衍生物在电子、能源和材料科学等领域具有广泛的应用前景。

在电子领域，石墨烯由于其极高的电导率和运动速度被广泛用于半导体、透明电极、传感器等领域。

在能源领域，石墨烯具有优异的光催化性能，可以用于光催化制氢、太阳能电池等。

同时，石墨烯也可以作为电池、超级电容器的电极材料，具有极高的储能效果。

石墨烯还被广泛应用于材料科学领域。

石墨烯的高比表面积使其可以作为催化剂载体、吸附材料等，大大提高了其特定表面积的催化效率。

此外，石墨烯的高强度、高模量等特性也使其成为一种优秀的结构材料。

例如，在航空航天、汽车等领域，石墨烯可以被用作强度增强材料、防撞材料、隔热材料等。

总的来说，石墨烯及其衍生物是一种新型的功能材料，具有极高的应用价值和研究意义。

未来，随着技术的不断进步和研究的深入，石墨烯和其衍生物的应用领域将会更加广泛，更加深入。

石墨烯的性能及应用分析石墨烯被誉为21世纪材料之王，因其诸多独特性能而备受关注。

本文将从石墨烯的结构，物理性质和应用领域三个方面进行分析。

一、石墨烯的结构石墨烯是一种二维的单层碳原子晶体，它由一个平面六角网格构成，每个六角网格的顶点是一个碳原子，相邻碳原子之间通过共价键连接，形成一种类似蜂窝的结构，这种结构也被称为“蜂窝状”。

二、石墨烯的物理性质1. 电子传输性能：石墨烯是一种半金属材料，其电子移动速度非常快，可达到传统硅材料的100倍，使石墨烯在电子传输领域具有广泛的应用前景，如电子元件和光电子设备等。

2. 机械性能：石墨烯具有极高的机械强度和韧性，它的拉伸模量大约为1 TPa，相当于金属铁丝的200倍，使其在高强度纤维复合材料和超级硬材料方面有着无限的潜力。

3. 热导性能：石墨烯的热导率非常高，是铜的两倍甚至更高，所以它在制造散热器等领域有着广泛的应用前景。

4. 光学性能：石墨烯的吸收率很低，只有2.3%，因此它可以用来制造透明电极、薄膜太阳能电池等光学器件。

三、石墨烯的应用领域1. 电子领域：石墨烯可用于制造高性能电子器件，如晶体管、场效应器、传感器等。

2. 机械材料领域：石墨烯可用于制造高强度材料、碳纤维复合材料等，在航空航天、汽车制造等领域有着广泛应用。

3. 能源领域：石墨烯可以制造高效太阳能电池、锂离子电池等，还可以用于制造新型储能材料。

4. 生物医学领域：石墨烯可以用于制造纳米药物、生物传感器等，在生物医学领域有着广泛的应用前景。

总之，石墨烯是一种非常神奇的材料，具有许多独特的性质，对我们的生活和科技发展都具有重要的影响。

而随着石墨烯研究的不断深入，我们相信会有更多更好的石墨烯应用被发明和创造出来，为人类社会带来更多更广泛的福利和发展机遇。

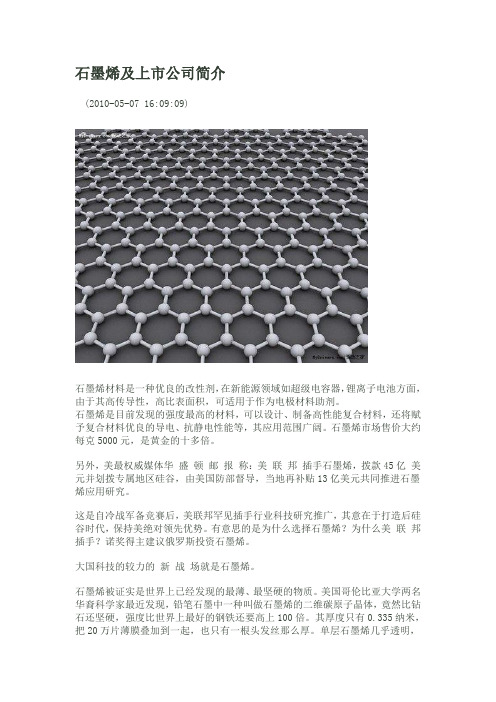

石墨烯及上市公司简介(2010-05-07 16:09:09)石墨烯材料是一种优良的改性剂，在新能源领域如超级电容器，锂离子电池方面，由于其高传导性，高比表面积，可适用于作为电极材料助剂。

石墨烯是目前发现的强度最高的材料，可以设计、制备高性能复合材料，还将赋予复合材料优良的导电、抗静电性能等，其应用范围广阔。

石墨烯市场售价大约每克5000元，是黄金的十多倍。

另外，美最权威媒体华盛顿邮报称：美联邦插手石墨烯，拨款45亿美元并划拨专属地区硅谷，由美国防部督导，当地再补贴13亿美元共同推进石墨烯应用研究。

这是自冷战军备竞赛后，美联邦罕见插手行业科技研究推广，其意在于打造后硅谷时代，保持美绝对领先优势。

有意思的是为什么选择石墨烯？为什么美联邦插手？诺奖得主建议俄罗斯投资石墨烯。

大国科技的较力的新战场就是石墨烯。

石墨烯被证实是世界上已经发现的最薄、最坚硬的物质。

美国哥伦比亚大学两名华裔科学家最近发现，铅笔石墨中一种叫做石墨烯的二维碳原子晶体，竟然比钻石还坚硬，强度比世界上最好的钢铁还要高上100倍。

其厚度只有0.335纳米，把20万片薄膜叠加到一起，也只有一根头发丝那么厚。

单层石墨烯几乎透明，其分子排列紧密，即使原子尺寸最小的氦也不能通过。

美国机械工程师杰弗雷·基萨教授用一种形象的方法解释了石墨烯的强度：如果将一张和食品保鲜膜一样薄的石墨烯薄片覆盖在一只杯子上，然后试图用一支铅笔戳穿它，那么需要一头大象站在铅笔上，才能戳穿只有保鲜膜厚度的石墨烯薄层。

石墨是一类层状的材料，它是由一层又一层的二维平面碳原子网络有序堆叠而形成的。

由于层间的作用力较弱，因此石墨层间很容易互相剥离，形成薄的石墨片，这也正是铅笔能在纸上留下痕迹的原因。

这样的剥离存在一个最小的极限，那就是单层的剥离，即形成厚度只有一个碳原子的单层石墨，这就是石墨烯。

◆石墨烯应用前景1、“太空电梯”缆线：据科学家称，地球上很容易找到石墨原料，而石墨烯堪称是人类已知的强度最高的物质，它将拥有众多令人神往的发展前景。

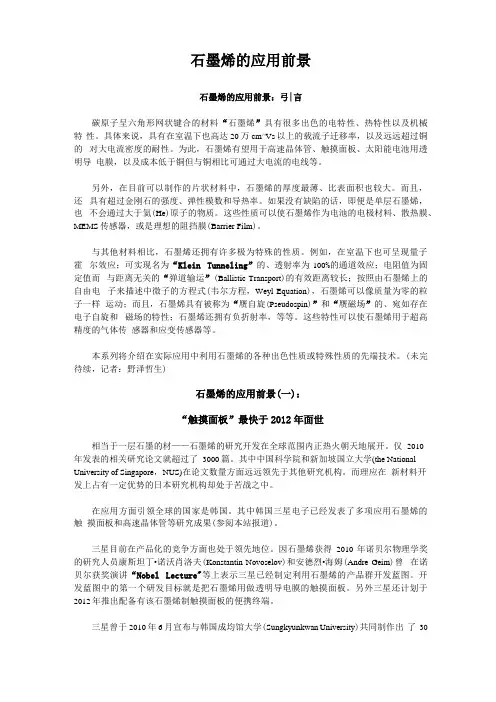

石墨烯的应用前景石墨烯的应用前景：弓|言碳原子呈六角形网状键合的材料“石墨烯”具有很多出色的电特性、热特性以及机械特性。

具体来说，具有在室温下也高达20万cm^Vs以上的载流子迁移率，以及远远超过铜的对大电流密度的耐性。

为此，石墨烯有望用于高速晶体管、触摸面板、太阳能电池用透明导电膜，以及成本低于铜但与铜相比可通过大电流的电线等。

另外，在目前可以制作的片状材料中，石墨烯的厚度最薄、比表面积也较大。

而且，还具有超过金刚石的强度、弹性模数和导热率。

如果没有缺陷的话，即便是单层石墨烯，也不会通过大于氦(He)原子的物质。

这些性质可以使石墨烯作为电池的电极材料、散热膜、MEMS传感器，或是理想的阻挡膜(Barrier Film)。

与其他材料相比，石墨烯还拥有许多极为特殊的性质。

例如，在室温下也可呈现量子霍尔效应；可实现名为“Klein Tunneling”的、透射率为100%的通道效应；电阻值为固定值而与距离无关的“弹道输运”(Ballistic Transport)的有效距离较长；按照由石墨烯上的自由电子来描述中微子的方程式(韦尔方程，Weyl Equation)，石墨烯可以像质量为零的粒子一样运动；而且，石墨烯具有被称为“赝自旋(Pseudospin)”和“赝磁场”的、宛如存在电子自旋和磁场的特性；石墨烯还拥有负折射率，等等。

这些特性可以使石墨烯用于超高精度的气体传感器和应变传感器等。

本系列将介绍在实际应用中利用石墨烯的各种出色性质或特殊性质的先端技术。

(未完待续，记者：野泽哲生)石墨烯的应用前景(一)：“触摸面板”最快于2012年面世相当于一层石墨的材——石墨烯的研究开发在全球范围内正热火朝天地展开。

仅2010年发表的相关研究论文就超过了3000篇。

其中中国科学院和新加坡国立大学(the National University of Singapore，NUS)在论文数量方面远远领先于其他研究机构。
