风机振动标准参数表风机振动标准参数表1. 引言风机是现代工业中常见的设备，用于吹送、排除或增加气流，广泛应用于空调系统、通风系统、工业生产中的排烟排尘和新风换气等领域。
然而，由于长期运行或不当使用等原因，风机振动问题常常出现，并且可能对设备造成严重的损坏。
为了确保风机的安全运行，振动参数的合理标准是必不可少的。
本文将深入探讨风机振动标准参数表的内容和意义。
2. 风机振动标准参数表的重要性风机振动标准参数表是评估风机振动状态的重要依据。
通过测量风机的振动参数，可以判断风机是否处于正常运行状态，是否存在故障或偏差，并及时采取相应的维修措施。
振动参数包括振幅、频率、相位、速度等指标。
风机振动的过大或过小都可能对风机的运行和设备的寿命产生不良影响。
建立合理的风机振动标准参数表对于保证风机的正常运行和设备的安全运行至关重要。
3. 风机振动标准参数表的内容一个完整的风机振动标准参数表应包含以下几个方面的指标：3.1 振幅振幅是指振动信号的峰值，通常以毫米（mm）或微米（μm）为单位表示。
振幅的大小反映了风机的振动幅度，过大或过小都可能对风机的正常运行产生不良影响。
常用的振幅标准参数有峰值振动、有效值振动等。
3.2 频率频率是指振动信号的周期，通常以赫兹（Hz）为单位表示。
频率描述了振动信号的变化规律，不同频率的振动会对设备造成不同影响。
常用的频率标准参数有基频、谐波频率等。
3.3 相位相位是指振动信号相对于参考信号的相对位置差。
相位描述了振动信号的相对时间关系，能够辅助判断振动的产生原因。
常用的相位标准参数有前相位、同相位、反相位等。
3.4 速度速度是指单位时间内振动信号的速率，通常以毫米/秒（mm/s）为单位表示。
速度揭示了振动信号的变化速度，能够反映出风机振动的快慢程度。
常用的速度标准参数有峰值速度、有效值速度等。
4. 风机振动标准参数表的意义通过建立风机振动标准参数表，可以实现以下几个方面的意义：4.1 指导维修与保养风机振动标准参数表提供了风机振动正常范围的参考值，能够帮助维修人员及时判断风机的振动状态，及时采取维修和保养措施，保证风机的正常运行和设备的安全运行。
风机机舱振动类故障排查处理
方法说明
一、目的
当风机报出机舱振动类故障时，如何判断振动故障诱发的原因，以便准确的定位故障，及时有效的处理，现场技术人员可参考如下方法开展工作。
二、振动分析及处理
通常，引起风机报出振动类故障主要有：偏航时振动过大、机舱传感器损坏或接线松动和机舱共振等因素造成。
首先，当风机报出振动类故障后，不要盲目的复位处理，应先拷出该机位的故障记录文件，观察故障时刻的数据，进行分析。
具体的分析说明如下：
1、偏航时刻振动过大
故障现象：根据故障时刻数据，在风机开始偏航时机舱振动幅值由平缓开始大幅震荡，现象见图1、图2所示：
图1
图2
解决措施：及时清理刹车盘异物，保持刹车盘光洁平整；
检查刹车钳是否无法及时松闸。
2、振动传感器损坏或接线松动
故障现象：风机运行或偏航时，机舱振动幅值发生数据跳变，现象如图3 ~图5所示：
图3
图4
图5
解决措施：更换坏件或紧固电气回路接线。
3、控制问题引起
故障现象：风机在正常运行时，机舱振动幅值持续保持震荡，现象如图6 ~图8所示：
图6
图7
图8
解决措施：需要反馈控制所处理。
注：因非控制问题导致的振动类故障处理方法，请参照思达下发的《1.5MW风机频发故障处理方案(B版)》之要求处理！。

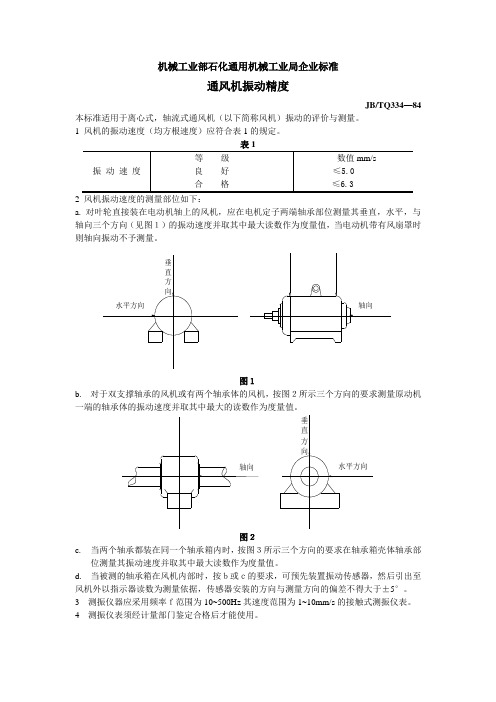

机械工业部石化通用机械工业局企业标准通风机振动精度JB/TQ334—84本标准适用于离心式，轴流式通风机（以下简称风机）振动的评价与测量。
1 风机的振动速度（均方根速度）应符合表1的规定。
2 风机振动速度的测量部位如下：a. 对叶轮直接装在电动机轴上的风机，应在电机定子两端轴承部位测量其垂直，水平，与轴向三个方向（见图１）的振动速度并取其中最大读数作为度量值，当电动机带有风扇罩时则轴向振动不予测量。
图１b. 对于双支撑轴承的风机或有两个轴承体的风机，按图２所示三个方向的要求测量原动机c. 当两个轴承都装在同一个轴承箱内时，按图３所示三个方向的要求在轴承箱壳体轴承部位测量其振动速度并取其中最大读数作为度量值。
d. 当被测的轴承箱在风机内部时，按ｂ或ｃ的要求，可预先装置振动传感器，然后引出至 风机外以指示器读数为测量依据，传感器安装的方向与测量方向的偏差不得大于±5°。
3 测振仪器应采用频率ｆ范围为10~500Hz 其速度范围为1~10mm/s 的接触式测振仪表。
4 测振仪表须经计量部门鉴定合格后才能使用。
图３5 被测的风机须装在大于10倍风机质量的底座或试车台上，装置的自振频率不得大于电机和风机转速的0.3倍。
6 在测试振动速度时，外部或周围环境对底座或试车台的影响，应符合下列规定：风机运转时的振动速度与风机静止时的振动速度的差须大于3倍以上，当差数小于此值时风机需采用避免外界影响措施。
7 风机振动速度与振幅（位移）可按下式进行换算V=式中：V —振动速度mm/sS —振幅（位移）mμω—角速度rad/s石化通用机械工业局1984—01—13发布1984—03—01实施附录A振动速度与振幅对照表（补充件）表A1 振动速度与振幅对照表附加说明：本标准由沈阳鼓风机研究所提出。
本标准由沈阳鼓风机厂起草。
