SPD选择与安装的原则

低压配电线路中SPD的选择和安装1.雷电防护分区与分级1.1雷电防护区将需要进行雷电防护的空间划分为不同的雷电防护区，是为了规定各部分空间不同的雷电电磁脉冲的严重程度和指明各区交界处的等电位连接点的位置；而在不同的防雷区界面处选择和安装的SPD的参数值也有很大的差异。

因此，选用SPD时，首先应搞清楚SPD的安装部位所处的防雷区界面。

雷电防护区的划分是根据需要保护和控制雷电电磁脉冲环境的建筑物，从外部到内部划分为不同雷电防护区（LPZ）：）：电磁场没有衰减，各类物体都可能遭到直（1）直击雷非防护区（LPZOA接雷击，属完全暴露的不设防区。

）：电磁场没有衰减，各类物体很少遭受直接雷（2）直击雷防护区（LPZOB击，属充分暴露的直击雷防护区。

（3）第一防护区（LPZ1）：也称第一屏蔽防护区。

由于建筑物的屏蔽措施，流经各类导体的雷电流比直击雷防护区（LPZOB）区减小，电磁场得到了初步的衰减，各类物体不可能遭受直接雷击。

（4）第二防护区（LPZ2）：也称第二屏蔽防护区。

进一步减小所导引的雷电流或电磁场而引入的后续防护区。

（5）后续防护区（LPZn）：需要进一步减小雷电电磁脉冲，以保护敏感度水平高的设备的后续防护区。

1.2雷电防护等级建筑物电子信息系统的雷电防护等级按防雷装置的拦截效率分为A、B、C、D 四个等级。

（GB50343的2009年新修订版本已改为A、B、C三个等级）在不同的雷电防护等级下，应选用的浪涌保护器的参数值也是有很大差异的。

因此，在选用浪涌保护器时，首先应搞清楚该工程电子信息系统的雷电防护等级。

GB50343-2004之5.1.1规定：建筑物电子信息系统的防雷设计，应满足雷电防护分区、分级确定的防雷等级要求。

如：GB50343-2004之5.4.1第7款规定：用于电源线路的浪涌保护器就需要根据相应防雷等级的要求选择其不同的标称放电电流的参数值。

2.SPD的主要技术参数这同样是一个比较重要的问题，在没有搞清楚关于SPD的一些主要参数及其定义的情况下，设计人员是不太可能在工程设计时，将SPD设计到位的。

电源系统SPD装设的选用原则
如果电气设备由架空线供电，或由埋地电缆引入供电，应在电源线处装设SPD。

当有重要的电子设备安装于建筑物内时，应在电源进线处和电子设备供电处根据设备耐过压的能力装设多级SPD。

1、 SPD的标称放电电流参考值如下：
（1）LPZ0A区（表一）
2、信息系统电源线路雷电浪涌保护器标称放电电流的选择标准，可根据表三要求选型
电源线路浪涌保护器标称放电电流参数值（表三）
6、SPD应配有空气开关或熔断器，额定工作电流一般取SPD同流容量1/1000,同时比电源回路前一级的空气开关的额定电流小。

在实际工作中，第一级SPD前段配100A的空气开关或熔断器
7、为防止配电线由于雷电流引起的空开跳闸，SPD一般并联安装在各级配电柜（箱）空气开关的电源输入侧，二端子SPD的选择，应考虑其负载功率不能超过二端子，并留有一定的余量，
8、浪涌保护器连接导线应平直，其长度不宜大于0.5m,当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m,限压型浪涌保护器之间的线路长度小于5m时，在两极浪涌保护器之间应加装退耦装置。

当浪涌保护器具有能量自动配合能时，浪涌保护器之间的线路长度不受限制。

浪涌保护器应有过电流保护装置，并宜有劣化显示功能。

9、配电线路各种设备耐冲击过电压额定值见（表六）。

电源系统电涌保护器（SPD）选用（2013版）一、主要依据《建筑物电子信息系统防雷技术规范》GB50343-2012《建筑物防雷设计规范》GB50057-2010二、按建筑物电子信息系统的重要性和使用性质，确定本单位目前的设计的建筑物（主要为住宅）的雷电防护等级为D级。

经计算当第一级浪涌保护器保护的线路长度大于100m时，需设第二级浪涌保护器，当第二级浪涌保护器保护的线路长度大于50m时，需在被保护设备处设第三级浪涌保护器；在具有重要终端设备或精密敏感设备处，可安装第三级SPD。

三、SPD的选用原则及主要参数1、第一级SPD（主要安装在建筑物380V低压配电柜（箱）总进线处）1.1、在IPZ0A或LPZ0B区与LPZ1区交界处，在电源引入的总配电箱出应装设Ⅰ级试验的电涌保护器。

主要参数需满足以下要求：波形 10/350μS最大持续运行电压 Uc≥253V电压保护水平 Up≤2.5KV冲击电流Iimp≥12.5KA1.2、当进线完全在LPZ0B或雷击建筑物和雷击与建筑物相连接的电力线路或通信线上的失效风险可以忽略时，可采用Ⅱ级试验的电涌保护器。

主要参数需满足以下要求：波形8/20μS最大持续运行电压Uc≥253V电压保护水平Up≤2.5KV标称放电电流In≥50KA1.3、过电流保护器（熔断器和断路器，优先使用熔断器），选用100A2、第二级SPD （主要安装在动力配电柜、楼层配电箱、水泵房、中央控制室、消防、电梯机房、屋面用电设备等）。

2.1、主要参数需满足以下要求：波形8/20μS最大持续运行电压Uc≥253V电压保护水平Up≤2KV标称放电电流In≥10KA2.2、过电流保护器（熔断器和断路器，优先使用熔断器），选用32A3、第三级SPD （主要安装在重要的终端设备或精密敏感设备处，如信息机房、办公室入室配电箱等）。

3.1、主要参数需满足以下要求：波形8/20μS最大持续运行电压Uc≥253V电压保护水平Up≤1.2KV标称放电电流In≥3KA3.2、过电流保护器（熔断器和断路器，优先使用熔断器），选用16A四、产品选用要求（需在说明中注明）选用的浪涌保护器（SPD）须经过北京雷电防护装置测试中心或上海防雷产品测试中心的检测通过，并经过当地防雷装置主管机构的备案。

SPD的选择原则：首先划分建筑物内的雷电保护区，分为：LPZOA区、LPPB区、LPZl区及LPZn+l后续防雷区。

所有进入建筑物的外来导电物均在L—P20A或LP2PB与LPZl区交界处做等电位连接，并设置SPD，如有后续分区，一般也适用此原则。

然后，进行雷电流分流计算与雷击风险评估分级，并据此进行浪涌保护器的选择。

浪涌保护器从工作原理和性能上分为电压开关型、限压型和组合型。

(1)电压开关型SPD在无浪涌出现时为高阻抗，当浪涌电压达到一定值时突变为低阻抗，此类SPD通常采用放电间隙、充气放电管、闸流管和三端双向可控硅元件作为组件。

它的特点是放电能力强，但残压较高，通常为2—4kV，测试该器件一般采用10／350ps的模拟雷电：中击电流波形。

电压开关型SPD完全可以保护电气线路免遭雷电造成的涌流损害，特别适用于I级雷电过电压保护，所以，一般安装在建筑物LP20与LPZl区的交界处，可最大限度地消除电网后续电流，疏导10／350us的雷电冲击电流。

(2)限压型SPD在无浪涌出现时为高阻抗，随着浪涌电流和电压的增加，阻抗连续变小。

此类SPD通常采用压敏电阻、抑制二极管等作为组件，有时称这类SPD为钳制型SPD。

它的残压较低，测试该器件一般采用8／20us的模拟雷电：中击电流波形。

因其箝位电压水平比开关型SPD要低，故常用于II级或II级以下的雷电过电压和操作过电压保护。

它一般安装在雷电保护区建筑物内，疏导8／20us的雷电冲击电流，在过电压保护中具有逐级限制雷电过电压的功能。

(3)组合型SPD是由电压开关型组件和限压型组件组合而成，利用限压型组件对浪涌电压的反应速度非常快的特点，在一般雷电过电压的保护时，由它承受浪涌电流，其标称放电电流可达10—20kA；若遇到较大量级的雷电过电压，第一级由限压型组件组成的电路保险管自动断开，由第二级电压开关型组件进行雷电过电压保护。

作为组合型SPD，其电压型组件能随冲击电流容量一般>lOOkA。

1 对ＳＰＤ的主要要求（1）安装ＳＰＤ（电涌保护器）之后，在无电涌发生时，ＳＰＤ不应对电气（电子）系统正常运行产生影响；（2）在有电涌发生的情况下，ＳＰＤ能承受预期通过的雷电流而不损坏，并能箝制电涌电压和分走电涌电流；（3）在电涌电流通过后，ＳＰＤ应迅速恢复高阻状态，切断工频续流。

2 ＳＰＤ结构类型选择（1）建筑物内入口级宜选开关型ＳＰＤ；（2）入口级以后级宜选电压限压型ＳＰＤ；（3）也可选择内装单级或已配合好的多级ＳＰＤ模块及辅助机构的ＳＰＤ箱。

3 ＳＰＤ基本保护模式（1）三相ＳＰＤ基本保护模式共模保护（见图1）：ＳＰＤ接在（Ｌ－ＰＥ）间、（Ｎ－ＰＥ）间，线路与设备内电路和器件对地绝缘。

差模保护（见图2）：ＳＰＤ接在（Ｌ－Ｎ）间、（Ｌ－Ｌ）间，保护设备两个输入端之间的电路与器件。

差模保护很少单独用，一般用在“３＋１”或“２＋１”保护。

全模保护（见图3）：既有共模保护又有差模保护：（Ｌ－ＰＥ）间、（Ｎ－ＰＥ）间、（Ｌ－Ｌ）间、（Ｌ－Ｎ）间，既可以防止相对地、中对地的过电压，又可避免相对中的过电压。

共差模保护：对ＴＴ、ＴＮ配电系统所要求的相线、零线、零线对地及相线对零线的共模、差模进行全方位保护，用于Ｂ、Ｃ、Ｄ级电涌保护。

（2）单相ＳＰＤ基本保护模式多用在插座对路（如图４~图６所示）。

4 “３＋１”ＳＰＤ保护在３根Ｌ（相线）和Ｎ（中性线）之间（Ｌ－Ｎ）安装３个相同的限压型ＳＰＤ，同时Ｎ（中性线）与ＰＥ（保护线）之间（Ｎ－ＰＥ）安装１个开关型ＳＰＤ。

多用在ＴＴ系统，或在３根Ｌ（相线）和ＰＥ（中性线）之间安装３个相同的开关型ＳＰＤ，作电源线与中性线之间的差模保护。

同时Ｎ（中性线）与ＰＥ（保护线）之间安装１个限压型ＳＰＤ，多用在ＴＮ系统。

缺陷：电压抑制水平失真；响应时间不匹配；续流问题存在安全隐患。

应用范围：目前我国多用这种保护模式，特别适于ＴＴ系统。

有专家认为：ＴＮ和ＩＴ系统中也可安装选用“３＋１”ＳＰＤ保护模式（接线图见图7）。

低压电源系统中SPD的选择及安装位置、SPD的选择信息系统雷击电磁脉冲的防护应按其所处的建筑物条件、信息设备的重要程度、发生雷击事故严重程度等进行雷击风险评估，将信息系统雷击电磁脉冲的防护分为A、B、C、D四级，分别采用相应防护措施：A 级：宜在低压系统中采取3-4级SPD进行保护。

B 级：宜在低压系统中采取2-3级SPD进行保护。

C 级：宜在低压系统中采取2级SPD1行保护。

D 级：宜在低压系统中采取1级或以上SPD8行保护。

［说明］风险评估计算方法参见IEC61662:雷击损害风险的评估。

二、SPD在电源系统中的安装位置如下：(1)在LPZ0A区和LPZ0B区与LPZ1区交界面处连续穿越的电源线路上应安装符合I级分类试验的SPD如总电源进线配电柜内、配电变压器的低压侧主配电柜内、引出至本建筑物防直击雷装置保护范围以外的电源线路的配电箱内。

(2)在LPZOB区与LPZ1区交界面处穿越的电源线路上应安装符合U级分类试验的SPD如引出至本建筑物防直击雷装置的保护范围之内的屋顶风机、屋顶广告照明的电源配电箱内。

(3)当电源进线处安装的电涌保护器的电压保护水平加上其两端引线的感应电压保护不了该配电箱供电的设备时，应在该级配电箱安装符合U级分类试验的SPD其位置一般设在LPZ1区和LPZ2区交界面处。

如：楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、楼宇自控室、保安监控中心、消防中心、工业自控室、变频设备控制室、医院手术室、监护室及装有电子医疗设备的场所的配电箱内。

（4）对于需要将瞬态过电压限制到特定水平的设备（尤其是信息系统设备），应考虑在该设备前安装符合川级分类试验的SPD其位置一般设在LPZ2区和其后续防雷区交界面处。

如：计算机设备、信息设备、电子设备及控制设备前或最近的插座箱内。

三、SPD在住宅中的安装：（1）高层住宅应在照明、动力总配电箱内安装符合I 级分类试验的SPD 并宜在屋顶风机、电梯等设备的电源配电箱内安装符合u级分类试验的SPD高层住宅在工程档次较高及造价允许的情况下宜在住户配电箱内安装符合川级分类试验的SPD（2）多层住宅在符合本文第五部分2条1款时，宜在照明总配电箱内安装符合I级分类试验的SPD符合本文第五部分2条2款时，宜在照明总配电箱内安装符合U级分类试验的SPD分散型小别墅宜将SPD 安装在住户配电箱内。

电源系统电涌保护器（SPD）选用（2013版）一、主要依据《建筑物电子信息系统防雷技术规范》 GB50343-2012《建筑物防雷设计规范》 GB50057-2010二、按建筑物电子信息系统的重要性和使用性质，确定本单位目前的设计的建筑物（主要为住宅）的雷电防护等级为D级。

经计算当第一级浪涌保护器保护的线路长度大于100m 时，需设第二级浪涌保护器，当第二级浪涌保护器保护的线路长度大于50m时，需在被保护设备处设第三级浪涌保护器；在具有重要终端设备或精密敏感设备处，可安装第三级SPD。

三、SPD的选用原则及主要参数1、第一级SPD （主要安装在建筑物380V低压配电柜（箱）总进线处）1.1、在IPZ0A或LPZ0B区与LPZ1区交界处，在电源引入的总配电箱出应装设Ⅰ级试验的电涌保护器。

主要参数需满足以下要求：波形 10/350μS最大持续运行电压Uc≥253V电压保护水平Up≤2.5KV冲击电流Iimp≥12.5KA1.2、当进线完全在LPZ0B或雷击建筑物和雷击与建筑物相连接的电力线路或通信线上的失效风险可以忽略时，可采用Ⅱ级试验的电涌保护器。

主要参数需满足以下要求：波形 8/20μS最大持续运行电压Uc≥253V电压保护水平Up≤2.5KV标称放电电流In≥50KA1.3、过电流保护器（熔断器和断路器，优先使用熔断器），选用100A2、第二级SPD （主要安装在动力配电柜、楼层配电箱、水泵房、中央控制室、消防、电梯机房、屋面用电设备等）。

2.1、主要参数需满足以下要求：波形 8/20μS最大持续运行电压Uc≥253V电压保护水平Up≤2KV标称放电电流In≥10KA2.2、过电流保护器（熔断器和断路器，优先使用熔断器），选用32A3、第三级SPD （主要安装在重要的终端设备或精密敏感设备处，如信息机房、办公室入室配电箱等）。

3.1、主要参数需满足以下要求：波形 8/20μS最大持续运行电压Uc≥253V电压保护水平Up≤1.2KV标称放电电流In≥3KA3.2、过电流保护器（熔断器和断路器，优先使用熔断器），选用16A四、产品选用要求（需在说明中注明）选用的浪涌保护器（SPD）须经过北京雷电防护装置测试中心或上海防雷产品测试中心的检测通过，并经过当地防雷装置主管机构的备案。

浅析弱电系统信号SPD的选择与安装摘要：在防雷实践中证明，雷电波沿着电源、信号线路侵入设备是造成弱电设备损坏的主要根源。

因此我们对雷电波侵入采取多层次系统防护。

本文通过论述弱电系统信号防护基本措施，介绍了弱电系统信号SPD选择以及SPD的安装。

关键词：弱电系统，信号SPD，选择，安装在雷电直击情况下，由于雷电流有极大峰值和陡度，在它周围的空间有强大的变化的电磁场，处在这电磁场中的导体会感应出较大的电动势。

当雷电流通过引下线入地时，在小金属环开口处可感应出高达数千伏的高电压，足以击坏附近的电子元器件。

而当SPD安装于界面附近的被保护设备处时，至该设备的线路应能承受所发生的电涌电压及电流，且线路的金属保护层或屏蔽层宜首先在界面处做一次等电位联结，由于弱电系统大量采用了COMS电路，工作电平在TTL，极易受到雷击电磁脉冲的冲击，因此应引起各行各业的高度重视。

1 防护基本措施1.1等电位连接我们对于弱电设备的建筑利用主筋、圈梁筋、地筋形成三维等电位连接。

弱电机房采用S型或M型等电位连接。

金属法兰盘桥架等均应做好等电位连接。

1.2共用接地我们要把能够直接相联的交流地、直流地、静电地、防雷地、保护地统统接在一起。

不能直接相连需用SPD连接在一起。

但直接雷的接地点（如铁塔、避雷针带及引下线）与通信机房接地点至少应离开5m距离。

1.3屏蔽为了使弱电系统处于一个雷电磁脉冲比较弱的环境，因此要求建筑物的内外有良好的屏蔽，特别重要的机房内部要作六面体屏蔽，所有电源线、通信线缆应作有效屏蔽。

1.4弱电系统SPD的选择弱电系统的6V、12V、24V、48V信号电源应安装相应的过电压保护器。

2弱电系统信号SPD选择2.1、首先要弄清楚测量和控制系统（或电信系统）是否只受电涌（作为冲击电源用8/20μs波模拟）威胁，还是也受到首次雷击分电流的威胁（用10/350μs 冲击电流模拟）。

一般情况下架空明线进入建筑物，应采用高能量（10/350μs）SPD，其它则采用8/20μs波形SPD。

三级SPD选择条件以及安装规定由于雷击的能量是非常巨大的，需要通过分级泄放的方法，将雷击能量逐步泄放到大地。

第一级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直接雷击的地方，必须进行CLASS —I的防雷。

第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，需要第二级防雷器进一步吸收。

同时，经过第一级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。

第三级防雷器是对LEMP和通过第二级防雷器的残余雷击能量进行保护。

1、第一级保护目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。

入户电力变压器低压侧安装的电源防雷器作为第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。

该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。

一般要求该级电源防雷器具备每相100KA以上的最大冲击容量，要求的限制电压小于1500V，称之为CLASS I级电源防雷器。

这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。

它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的最大电压称为限制电压）为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。

第一级电源防雷器可防范10/350μs、100KA的雷电波，达到IEC 规定的最高防护标准。

其技术参考为：雷电通流量大于或等于100KA（10/350μs）；残压值不大于2.5KV；响应时间小于或等于100ns。

低压配电柜上SPD的选择和安装为防止或减少雷击电涌或暂时过电压造成低压配电柜设备的损坏，一般安装电涌保护器，即SPD，本文将列述SPD的选择与配置要点及安装方式。

标签低压配电柜；SPD；参数SPD，又名电涌保护器，是目前在限制瞬态过电压和分走电涌电流的器件，也被称为“避雷器”或“过电压保护器”。

一般用于防止和减少建筑物雷击或暂时过电压造成的低压电气设备的损坏，尤其是在建筑物内低压配电柜上安装SPD，以防止与减少雷击等问题。

国际标准中，对共用接地系统、信息系统的等电位连接、特殊装置或场所的等电位联结、SPD安装都有要求与规范标准。

1 SPD的选择用于低压配电器的SPD可分为电压开关型SPD、限压型SPD、组合型SPD 等三大类，这三类SPD的型式试验也对应地分为Ⅰ级Iimp、Ⅱ级In和Imax、Ⅲ级Uoc，其是Ⅰ级试验中的冲击电流使用波形为10/350µs，是首次雷击的雷电流参数，已被IEC（国际电工委员会）和GB50057所采用。

除此之外，SPD还可按使用地点、是否可接触、安装方式、脱离器的情况、有无串联阻抗等条件对其进行分类。

1.1 SPD的性能参数1.1.1 最大持续运行电压Uc：SPD的额定电压，可以持续加在SPD上，不会使SPD动作的最大交流电压有效值或直流电压值，这一数值是根据SPD所在的低压配电柜型式和供电质量来进行选择的，如果选低了会出现经常性误动作，对配电柜系统产生一定的影响，反之则可能带来残压或电压保护水平偏高，使保持功能受到影响。

1.1.2 电压保护水平Up：SPD能起到限制电压的性能参数。

电压开关型的SPD为电压保护水平，简称保护电平；限压型SPD为残压，此值的选择主要是根据被保护电气线路和设备的绝缘耐冲击过电压额定值而言。

1.1.3 冲击电流Iimp、标称放电电流In：SPD必须能够承受预期通过冲击电流Iimp、标称放电电流In的雷电流，Iimp冲击电流Iimp值适用于Ⅰ型SPD，即电压开关型SPD；In标称放电电流则适用于Ⅱ级和Ⅲ级SPD，即限制级与组合级。

关于低压配电系统浪涌保护器SPD的选用及施工规范摘要：SPD在低压配电系统中大量使用，目的有效保护设备免遭雷击及其他电涌侵害，特别是一些重点的电子设备，其正确选用、施工显得尤为重要。

关键词：低压配电系统，浪涌保护器SPD，选用，施工名称解释：Up电压保护水平，Iimp 冲击电流，In标称放电电流，Uw额定冲击电压为了防止和减少雷电或其他瞬时过压的电涌对建（构）筑物中低压用电设备的危害，保护人民的生命和财产安全，浪涌保护器（以下简称“SPD”）大量使用于低压配电系统中。

工作中发现，人们对SPD的选用和施工不当，造成资源浪费，达不到有效保护设备。

根据《GB50057-2010建筑物防雷设计规范》、《GB50343-2012建筑物电子信息系统防雷技术规范》、《GB50689-2011通信局（站）防雷与接地工程设计规范》，对低压配电系统SPD的选用及施工规范作以下简要说明。

一、除通信局（站）外的建筑物1、低压电源线路引入建筑物的总配电箱、配电柜处装设Ⅰ级试验的SPD。

SPD的Up≤2.5kV。

每一保护模式的Iimp，当无法确定时应Iimp≥12.5kA。

2、当Yyn0型或Dyn11型接线的配电变压器设在本建筑物内或附设于外墙处时，应在变压器高压侧装设避雷器；在低压侧的配电屏上，当有线路引出本建筑物至其他敷设接地装置的配电装置时，应在母线上装设Ⅰ级试验的SPD，每一保护模式的Iimp，当无法确定时应Iimp≥12.5kA；当无线路引出本建筑物时，应在母线上装设Ⅱ级试验的SPD，每一保护模式的In≥5kA。

SPD的Up≤2.5kV。

3、建筑物靠近需要保护的设备处，当需要安装SPD时，宜选用Ⅱ或Ⅲ级试验的SPD。

Ⅱ级试验SPD的In≥5kA，Ⅲ级试验SPD的In≥3kA。

4、当有电源从建筑物内向外引至户外配电箱供户外设备（如路灯、景观灯等）时，户外配电箱内宜装设Ⅰ级试验的SPD，应Iimp≥12.5kA，保护模式选用“3+1”。

1 对ＳＰＤ的主要要求（1）安装ＳＰＤ（电涌保护器）之后，在无电涌发生时，ＳＰＤ不应对电气（电子）系统正常运行产生影响；（2）在有电涌发生的情况下，ＳＰＤ能承受预期通过的雷电流而不损坏，并能箝制电涌电压和分走电涌电流；（3）在电涌电流通过后，ＳＰＤ应迅速恢复高阻状态，切断工频续流。

2 ＳＰＤ结构类型选择（1）建筑物内入口级宜选开关型ＳＰＤ；（2）入口级以后级宜选电压限压型ＳＰＤ；（3）也可选择内装单级或已配合好的多级ＳＰＤ模块及辅助机构的ＳＰＤ箱。

3 ＳＰＤ基本保护模式（1）三相ＳＰＤ基本保护模式共模保护（见图1）：ＳＰＤ接在（Ｌ－ＰＥ）间、（Ｎ－ＰＥ）间，线路与设备内电路和器件对地绝缘。

差模保护（见图2）：ＳＰＤ接在（Ｌ－Ｎ）间、（Ｌ－Ｌ）间，保护设备两个输入端之间的电路与器件。

差模保护很少单独用，一般用在“３＋１”或“２＋１”保护。

全模保护（见图3）：既有共模保护又有差模保护：（Ｌ－ＰＥ）间、（Ｎ－ＰＥ）间、（Ｌ－Ｌ）间、（Ｌ－Ｎ）间，既可以防止相对地、中对地的过电压，又可避免相对中的过电压。

共差模保护：对ＴＴ、ＴＮ配电系统所要求的相线、零线、零线对地及相线对零线的共模、差模进行全方位保护，用于Ｂ、Ｃ、Ｄ级电涌保护。

（2）单相ＳＰＤ基本保护模式多用在插座对路（如图４~图６所示）。

4 “３＋１”ＳＰＤ保护在３根Ｌ（相线）和Ｎ（中性线）之间（Ｌ－Ｎ）安装３个相同的限压型ＳＰＤ，同时Ｎ（中性线）与ＰＥ（保护线）之间（Ｎ－ＰＥ）安装１个开关型ＳＰＤ。

多用在ＴＴ系统，或在３根Ｌ（相线）和ＰＥ（中性线）之间安装３个相同的开关型ＳＰＤ，作电源线与中性线之间的差模保护。

同时Ｎ（中性线）与ＰＥ（保护线）之间安装１个限压型ＳＰＤ，多用在ＴＮ系统。

缺陷：电压抑制水平失真；响应时间不匹配；续流问题存在安全隐患。

应用范围：目前我国多用这种保护模式，特别适于ＴＴ系统。

有专家认为：ＴＮ和ＩＴ系统中也可安装选用“３＋１”ＳＰＤ保护模式（接线图见图7）。

电源系统SPD的选用和安装SPD主要参数的确定和安装要求：(1)TN系统。

当10/0.4KV变电所与低压电气装置不在同一建筑物内时，如电气装置采用TN系统，通常采用TN-C-S系统而不采用TN-S系统。

在电源进线处PEN线以及中性线都是通过接地母排接地而带地电位，因此在TN-C-S系统中只有三根相线上需装设SPD，此等SPD安装在相线和地(地即PE线)之间。

由于沿线路传导来的远处落雷感应产生的雷电脉冲能量较小，此等SPD可采用压敏电阻SPD，它需通过8/20us波形的II类试验，其额定泄放电流isn不应小于5KA。

SPD的一个重要参数是最大持续运行电压U。

它是指可持续施加在SPD上且不损坏SPD 的最大交流方均根电压或直流电压。

它应大于低压电气装置内可能出现的工频持续击穿损坏而引起对地故障短路。

在TN-C-S系统中，PE线系统自PEN线引出，所以SPD承受的工频过电压即是电气装置标称电压Uo加上电网供电电压的正偏差。

我国(GB12325-1990)《电能质量供电电压允许偏差》标准规定220V电网内的正偏差不大于7%，但我国一些电压质量差的地区电压正偏差往往超过此值，再加上SPD老化等因素，我国防雷标准取Uc≥1.15Uo。

(2)TT系统。

TT系统内SPD的装用比较复杂。

在TT系统内，中性线自变电所引出后不再重复接地而对地绝缘，因此它和相线一样能将线路感应产生的雷电脉冲过电压传导到建筑物电气装置中来。

为此在TT系统电气装置内需在相线和中性线上共安装4个SPD。

在TT系统内，电气装置的保护接地与电源处系统接地，在电气上不相关联，电气装置的PE线引自单独的接地极，电气装置无故障时PE线为地电位，因此TT系统绝缘承受的工频过电压常比TN系统高，当一相发生接地故障时，另两非故障相对地电位将升高，其值一般不超过相电压的50%，SPD躲过此持续过电压，在此种情况下，我国取Uc≥1.55Uo。

目前一些大城市内因10KV电网电容电流剧增，为此将原先的不接地系统改为经小电阻接地系统，这样变电所高压侧接地故障电流Id将增大到数百安以至千安，它在变电所接地电阻RB上的电压降将达数百伏以至千伏以上，如果变电所只有一个共用接地，低压TT系统的相线和中性线将带此对地暂态高电压，其持续时间以百毫秒的放电热量烧毁。

低压电源系统中SPD的选择及安装位置一、SPD的选择信息系统雷击电磁脉冲的防护应按其所处的建筑物条件、信息设备的重要程度、发生雷击事故严重程度等进行雷击风险评估，将信息系统雷击电磁脉冲的防护分为A、B、C、D四级，分别采用相应防护措施：A级：宜在低压系统中采取3-4级SPD进行保护。

B级：宜在低压系统中采取2-3级SPD进行保护。

C级：宜在低压系统中采取2级SPD进行保护。

D级：宜在低压系统中采取1级或以上SPD进行保护。

[说明] 风险评估计算方法参见IEC61662：雷击损害风险的评估。

二、SPD在电源系统中的安装位置如下：（1）在LPZ0A区和 LPZ0B区与LPZ1区交界面处连续穿越的电源线路上应安装符合I级分类试验的SPD，如总电源进线配电柜内、配电变压器的低压侧主配电柜内、引出至本建筑物防直击雷装置保护范围以外的电源线路的配电箱内。

（2）在LPZ0B区与LPZ1区交界面处穿越的电源线路上应安装符合Ⅱ级分类试验的SPD，如引出至本建筑物防直击雷装置的保护范围之内的屋顶风机、屋顶广告照明的电源配电箱内。

（3）当电源进线处安装的电涌保护器的电压保护水平加上其两端引线的感应电压保护不了该配电箱供电的设备时，应在该级配电箱安装符合Ⅱ级分类试验的SPD，其位置一般设在LPZ1区和LPZ2区交界面处。

如：楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、楼宇自控室、保安监控中心、消防中心、工业自控室、变频设备控制室、医院手术室、监护室及装有电子医疗设备的场所的配电箱内。

（4）对于需要将瞬态过电压限制到特定水平的设备（尤其是信息系统设备），应考虑在该设备前安装符合Ⅲ级分类试验的SPD，其位置一般设在LPZ2区和其后续防雷区交界面处。

如：计算机设备、信息设备、电子设备及控制设备前或最近的插座箱内。

三、SPD在住宅中的安装：（1）高层住宅应在照明、动力总配电箱内安装符合I级分类试验的SPD，并宜在屋顶风机、电梯等设备的电源配电箱内安装符合Ⅱ级分类试验的SPD。

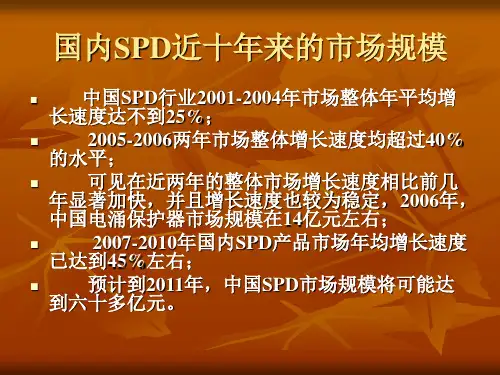

国内S P D近十年来的市场规模⏹中国S P D行业2001-2004年市场整体年平均增长速度达不到25%；⏹2005-2006两年市场整体增长速度均超过40%的水平；可见在近两年的整体市场增长速度相比前几年显著加快，并且增长速度也较为稳定，2006年，中国电涌保护器市场规模在14亿元左右；⏹2007-2010年国内S P D产品市场年均增长速度已达到45%左右；⏹预计到2011年，中国S P D市场规模将可能达到六十多亿元。
