锅炉汽包安装作业指导书

锅炉安装作业指导书
1. 准备工作
- 确保锅炉安装场地平整稳固，通风良好。

- 检查锅炉和相关设备的配件是否齐全。

- 检查锅炉安装过程中可能需要使用的工具是否准备齐全。

2. 锅炉安装步骤
- 根据锅炉的使用说明书，确定正确的安装位置。

- 将锅炉放置在安装位置，并确保与周围设备和管道对接正确。

- 使用合适的工具连接锅炉与周围设备和管道。

- 请注意，进行连接时必须确保连接部分不漏水、不松动。

3. 安装前的检查
- 请确保锅炉和相关设备的电源已经关闭，并拔掉电源插头。

- 检查安装后的连接部分是否牢固可靠，并防止发生漏水等安
全问题。

- 对锅炉整体进行一次全面的检查，确保没有任何松动的部分
或可疑问题。

4. 安装后的测试
- 打开锅炉供水和供电开关。

- 观察锅炉运行情况，确保锅炉正常启动。

- 测试锅炉的热水供应功能，确保水温和供水压力符合要求。

- 检查锅炉的安全装置是否正常工作。

5. 安全注意事项
- 安装过程中，请注意防止人员滑倒、碰撞或触电等事故。

- 在调试过程中，请确保工作场地和周围环境的安全。

- 在完成安装后，请彻底清理施工现场并妥善处理废弃物。

注意：以上仅为锅炉安装作业的一般指导，具体操作步骤应根据实际情况和相关规范进行调整和执行。

提醒：在进行锅炉安装作业之前，请确保您具备相关的专业知识和技能，或者在安装过程中请专业人员进行操作。

锅炉汽包安装作业指导书目录1.编制依据 (3)2.目的和适用范围 (3)2.1目的 (3)2.2适用范围 (3)3.施工范围及工作量 (3)4.资源配置 (4)4.1施工人员的要求: (4)4.2所需机工具及设备 (4)5.施工程序和施工方法 (5)5.1应具备的条件 (5)5.2施工流程图 (5)5.3施工方法 (6)6.质量标准及控制 (6)7.安全措施 (7)1.编制依据1.1锅炉厂下水包图纸及安装说明书1.2《火电施工质量检验及评定标准》锅炉篇1.3《电力建设施工质量及验收技术规范》锅炉机组篇电力行业标准1996-01-04发布1.4《电力建设安全工作规程》火力发电厂部分电力行业标准1996-02-21 发布2.目的和适用范围2.1目的规定汽包的安装工艺和质量要求，以指导汽包的安装工作，并适当说明了必配的机工具及应注意的安全事项。

2.2适用范围本作业指导书适用于伊朗SAHAND 工程项目的锅炉汽包的安装。

3.施工范围及工作量本工程为2×325MW电厂工程，锅炉为锅炉厂生产的两台1197t/h亚临界压力控制循环、微正压燃烧油/气锅炉。

锅炉汽包布置在锅炉上部，筒体为φ1743×210mm(1743为内径)，长度为16.4m，总重186.6吨，材质为SA-299。

汽包内部装置重量为21.8吨，汽包吊架重量为4.9吨。

5.施工程序和施工方法5.1应具备的条件5.1.1设备经检查无重大缺陷。

5.1.2 锅炉钢架及大板梁安装、找正完，汽包吊装的临时设施已准备完。

5.1.3 施工用的临时脚手架已搭设好。

5.1.4 汽包的内部装置在地面已从汽包内被拆除。

5.1.5 在地面，汽包的划线工作完成。

5.1.6 汽包吊架已被临时捆绑在汽包上。

5.1.7 在大板梁及钢架上的有关锅炉中心线、标高的划线工作已完成。

5.1.8 在安装汽包内部装置前，汽包内部装置经过了初步的碱洗。

5.2施工流程图5.3施工方法5.3.1 设备开箱后要进行清点、编号。

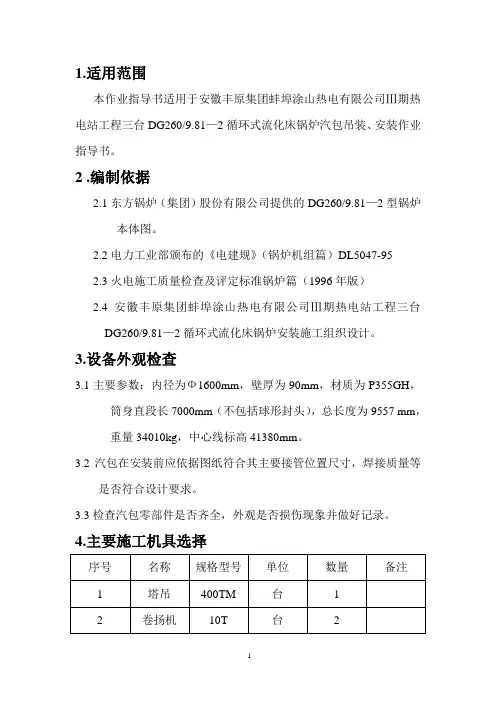

1.适用范围本作业指导书适用于安徽丰原集团蚌埠涂山热电有限公司Ⅲ期热电站工程三台DG260/9.81—2循环式流化床锅炉汽包吊装、安装作业指导书。

2 .编制依据2.1东方锅炉（集团）股份有限公司提供的DG260/9.81—2型锅炉本体图。

2.2电力工业部颁布的《电建规》（锅炉机组篇）DL5047-952.3火电施工质量检查及评定标准锅炉篇（1996年版）2.4安徽丰原集团蚌埠涂山热电有限公司Ⅲ期热电站工程三台DG260/9.81—2循环式流化床锅炉安装施工组织设计。

3.设备外观检查3.1主要参数：内径为Ф1600mm，壁厚为90mm，材质为P355GH，筒身直段长7000mm（不包括球形封头），总长度为9557 mm，重量34010kg，中心线标高41380mm。

3.2汽包在安装前应依据图纸符合其主要接管位置尺寸，焊接质量等是否符合设计要求。

3.3检查汽包零部件是否齐全，外观是否损伤现象并做好记录。

4.主要施工机具选择5.施工作业必须具备的条件5.1钢架工找正完毕。

5.2主要设备、人员配置、施工机具已到位。

5.3施工环境应满足施工要求。

6.施工工艺6.1施工准备6.1.1熟悉图纸，对汽包进行外观检查是否存在缺陷。

6.1.2对汽包中心线进行复核，检查制造是否有误。

6.1.3利用挂线锤把锅炉纵、横中心线反映在悬吊汽包的横梁上,然后通过起吊汽包和调整吊环上的螺丝进行找正。

6.1.4直接利用卷扬机吊装汽包，然后用Ф10乳胶管和千斤顶，利用联通器的原理找平、找正汽包。

6.1.5汽包找正是根据锅炉中心线和汽包上已复核过的中心线铳眼进行测量，安装标高应以钢架1m标高点为准。

6.1.6汽包安装找正后的质量标准6.2施工流程6.2.1汽包的检查与画线6.2.1.1汽包的检查6.2.1.1.1检查汽包是否在运输或装卸过程中造成外伤，内外表面是否有裂纹、撞伤、龟裂、分层等现象。

6.2.1.1.2 检查汽包的主要尺寸（长度、直径、壁厚）是否与图纸相符。

锅炉专业施工组织设计批准：审定:审核：编制：时间：目录1．编制说明2．工程概况2.1炉本体结构概况2.2主要配套设施概况3．主要设备及系统工程量4．机具配备及施工平面规划5．主要施工方案4．1 刚结构安装方案4．2受热面安装方案4．3配套设施安装方案6．综合进度及劳动力计划7．质量管理8．安全管理9．附录附录一锅炉组合场平面规划图附录二设备安装工程量一览表附录三管道安装工程量一览表附录四锅炉受热面焊接统计一览表附录五锅炉大件吊装顺序一览表附录六锅炉专业作业指导书一览表附录七锅炉组织管理与安全管理网络图1．编制说明:本工程的主要工程量为锅炉本体及配套设施的安装，汽机部分的安装集中在一台给水泵，除氧器和热力管道等.因而在编制本措施时将汽机专业所涉及的设备与管道的安装措施一同加以说明,不在另单独编制汽机专业施工组织设计。

2．工程概况：常州亚能热电厂2#炉工程设计安装1台四川锅炉厂生产的CG—220/9。

81—M17型锅炉.该锅炉为露天布置，单气包,集中下降管,平衡通风，正四角切向煤粉燃烧固态排渣自然循环煤粉炉，锅炉构架采用钢结构，焊接成一个整体,整台锅炉均有搁置在构架顶部的顶梁悬吊,锅炉运转层标高为8米。

锅炉炉膛与竖井系倒U型结构形式，炉膛上部烟道,沿烟气流向依次布置屏式过热器，高温过热器,低温过热器，后竖井烟道至上而下依次布置有上级省煤器，上级空气预热器，下级省煤器,下级空气预热器。

省煤器蛇形管受热面均为水平布置,可以完全疏水，上级省煤器由吊挂管悬吊.炉膛至上级省煤器竖井四周均以模式壁包复。

本炉采用钢球磨煤中间仓储制的干燥剂送粉系统，除渣设备采用水力除渣装置。

锅炉最大重量为锅筒,包括内部重量约为60000Kg。

该锅炉主要参数如下:型号：CG-220/9。

81—M17额定蒸发量：220t/h额定蒸汽压力: 9。

81Mpa额定蒸汽温度： 540℃锅筒工作压力： 11。

28Mpa蒸汽减温方式: 二级喷水方式减温给水温度： 215℃热风温度： 342℃排烟温度: 130℃受热面总水容积:100m3, 正常运行水容积65m3锅炉构架: 钢结构空气预热器：管箱式本期扩建工程各主要的热力管道系统均设计为母管制.主蒸汽系统采用切换母管制:给水系统采用单母管切换制，给水泵出口设冷母管及再循环管至高压除氧器，并设有给水再循环切换母管，使给水泵与除氧器可以交叉运行。

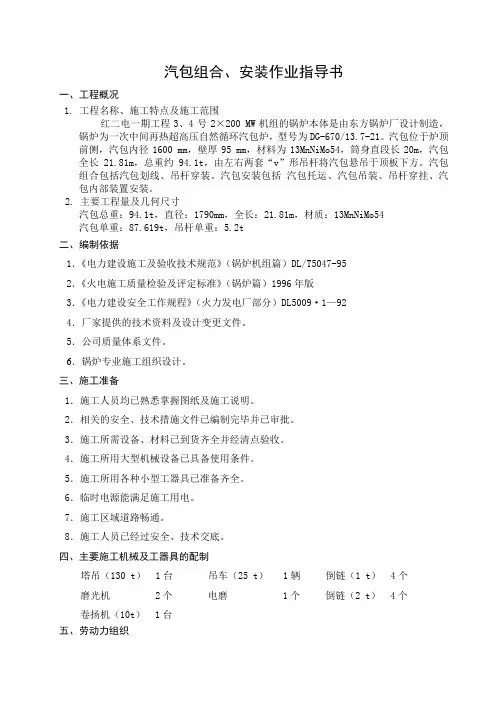

汽包组合、安装作业指导书一、工程概况1.工程名称、施工特点及施工范围红二电一期工程3、4号2³200 MW机组的锅炉本体是由东方锅炉厂设计制造，锅炉为一次中间再热超高压自然循环汽包炉，型号为DG-670/13.7-21。

汽包位于炉顶前侧，汽包内径1600 mm，壁厚95 mm，材料为13MnNiMo54，筒身直段长20m，汽包全长21.81m，总重约94.1t，由左右两套“v”形吊杆将汽包悬吊于顶板下方。

汽包组合包括汽包划线、吊杆穿装。

汽包安装包括汽包托运、汽包吊装、吊杆穿挂、汽包内部装置安装。

2. 主要工程量及几何尺寸汽包总重：94.1t，直径：1790mm，全长：21.81m，材质：13MnNiMo54汽包单重：87.619t，吊杆单重：5.2t二、编制依据1．《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-952．《火电施工质量检验及评定标准》（锅炉篇）1996年版3．《电力建设安全工作规程》（火力发电厂部分）DL5009²1—924．厂家提供的技术资料及设计变更文件。

5．公司质量体系文件。

6．锅炉专业施工组织设计。

三、施工准备1．施工人员均已熟悉掌握图纸及施工说明。

2．相关的安全、技术措施文件已编制完毕并已审批。

3．施工所需设备、材料已到货齐全并经清点验收。

4．施工所用大型机械设备已具备使用条件。

5．施工所用各种小型工器具已准备齐全。

6．临时电源能满足施工用电。

7．施工区域道路畅通。

8．施工人员已经过安全、技术交底。

四、主要施工机械及工器具的配制塔吊（130 t） 1台吊车（25 t） 1辆倒链（1 t） 4个磨光机 2个电磨 1个倒链（2 t） 4个卷扬机（10t） 1台五、劳动力组织管工8人焊工2人起重工8人架子工 4人六、工程进度安排汽包托运2002年6月5日—2002年6月15日汽包划线2002年5月26日—2002年6月5日汽包安装2002年6月16日七、施工顺序及方法1.施工流程汽包临时摆放→汽包检查、划线→汽包托运架制作→汽包托运→汽包吊架的穿装、加固→汽包吊装、就位→汽包找正、加固→汽包内部装置的安装2.施工顺序及方法2.1首先由130T吊车将汽包吊放在托运架上将汽包托运至锅炉安装位置下零米。

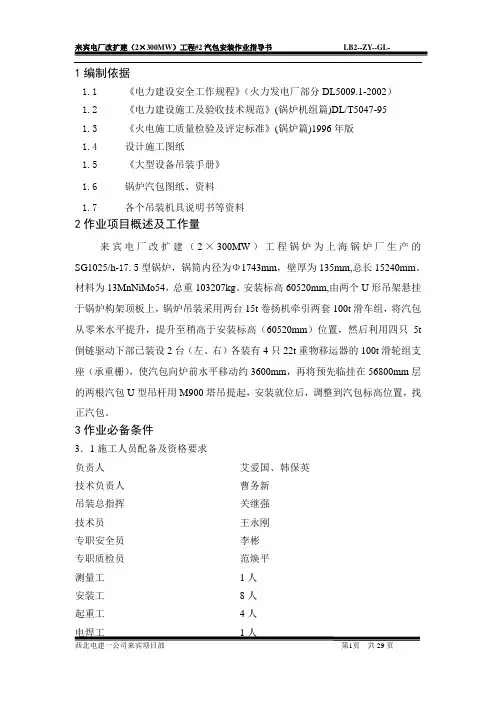

1编制依据1.1《电力建设安全工作规程》（火力发电厂部分DL5009.1-2002）1.2《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-951.3《火电施工质量检验及评定标准》(锅炉篇)1996年版1.4设计施工图纸1.5《大型设备吊装手册》1.6锅炉汽包图纸、资料1.7各个吊装机具说明书等资料2作业项目概述及工作量来宾电厂改扩建（2×300MW）工程锅炉为上海锅炉厂生产的SG1025/h-17.5型锅炉，锅筒内径为Φ1743mm，壁厚为135mm,总长15240mm。

材料为13MnNiMo54，总重103207kg。

安装标高60520mm,由两个U形吊架悬挂于锅炉构架顶板上，锅炉吊装采用两台15t卷扬机牵引两套100t滑车组，将汽包从零米水平提升，提升至稍高于安装标高（60520mm）位置，然后利用四只5t 倒链驱动下部已装设2台（左、右）各装有4只22t重物移运器的100t滑轮组支座（承重栅），使汽包向炉前水平移动约3600mm，再将预先临挂在56800mm层的两根汽包U型吊杆用M900塔吊提起，安装就位后，调整到汽包标高位置，找正汽包。

3作业必备条件3．1施工人员配备及资格要求负责人艾爱国、韩保英技术负责人曹务新吊装总指挥关继强技术员王永刚专职安全员李彬专职质检员范焕平测量工1人安装工8人起重工4人电焊工1人架子工 4人注：人员资质和数量应满足作业要求，从而胜任此项工作；所有参加汽包吊装作业的人员均需通过三级安全教育；凡参加高空作业的人员应进行体格检查，经医生诊断患有精神病、高血压等病者，不得进行汽包的吊装作业；起重工、架子工、电焊工、操作工等特殊工种必须持证上岗；作业层负责人须有中级工及以上技术等级的资质水平，并熟练掌握汽包安装的作业工艺、程序、质量标准和安全措施。

3．2机具、工具、仪器及仪表配备卷扬机 15t 2台钢卷尺（标准） 50m 1把钢直尺 1m 2把吊杆扁担专用钢丝绳 19.5 6×37+1 1对长18m撬棒 4根链条葫芦 5t 8只钢丝绳 19.5 6×37+1 30m 卷扬机捆绑用钢丝绳 24 6×37+1 50m 引头滑轮捆绑用钢丝绳 32.5 6×37+1 50m 导向滑轮捆绑用钢丝绳 32.5 6×37+1 2000m 汽包吊装用滑车组 HQ100×8D 2套重物移位器 22t 8只导向滑轮 16t 4只钢丝绳夹头 20 12只钢丝绳夹头 22 12只钢丝绳夹头 32 24只卸扣 16t 4只卸扣 2.5t 4只水平管 40m直流电焊机 2台火焊工具 2套吊杆螺帽板手加工 2只榔头 16磅 2把活络扳手 12″ 4把钢丝 0.5 1Kg注：使用的机械设备必须现场检查、维修和接线调试，处正常状态，经质检部门检查验收合格；测量器具的规格、量程、精度等级满足要求，并出据检测报告，且在有效期内，确保量值准确；吊装用的工器具、索具已备齐，均检查合格。

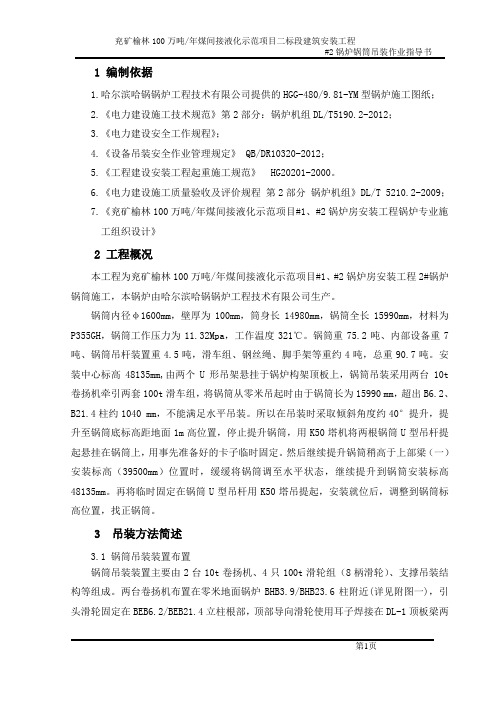

1 编制依据1.哈尔滨哈锅锅炉工程技术有限公司提供的HGG-480/9.81-YM型锅炉施工图纸；2.《电力建设施工技术规范》第2部分：锅炉机组DL/T5190.2-2012；3.《电力建设安全工作规程》；4.《设备吊装安全作业管理规定》 QB/DR10320-2012；5.《工程建设安装工程起重施工规范》 HG20201-2000。

6.《电力建设施工质量验收及评价规程第2部分锅炉机组》DL/T 5210.2-2009；7.《兖矿榆林100万吨/年煤间接液化示范项目#1、#2锅炉房安装工程锅炉专业施工组织设计》2 工程概况本工程为兖矿榆林100万吨/年煤间接液化示范项目#1、#2锅炉房安装工程2#锅炉锅筒施工，本锅炉由哈尔滨哈锅锅炉工程技术有限公司生产。

锅筒内径φ1600mm，壁厚为100mm，筒身长14980mm，锅筒全长15990mm，材料为P355GH，锅筒工作压力为11.32Mpa，工作温度321℃。

锅筒重75.2吨、内部设备重7吨、锅筒吊杆装置重4.5吨，滑车组、钢丝绳、脚手架等重约4吨，总重90.7吨。

安装中心标高48135mm,由两个U形吊架悬挂于锅炉构架顶板上，锅筒吊装采用两台10t 卷扬机牵引两套100t滑车组，将锅筒从零米吊起时由于锅筒长为15990 mm，超出B6.2、B21.4柱约1040 mm，不能满足水平吊装。

所以在吊装时采取倾斜角度约40°提升，提升至锅筒底标高距地面1m高位置，停止提升锅筒，用K50塔机将两根锅筒U型吊杆提起悬挂在锅筒上，用事先准备好的卡子临时固定。

然后继续提升锅筒稍高于上部梁（一）安装标高（39500mm）位置时，缓缓将锅筒调至水平状态，继续提升到锅筒安装标高48135mm。

再将临时固定在锅筒U型吊杆用K50塔吊提起，安装就位后，调整到锅筒标高位置，找正锅筒。

3 吊装方法简述3.1 锅筒吊装装置布置锅筒吊装装置主要由2台10t卷扬机、4只100t滑轮组（8柄滑轮）、支撑吊装结构等组成。

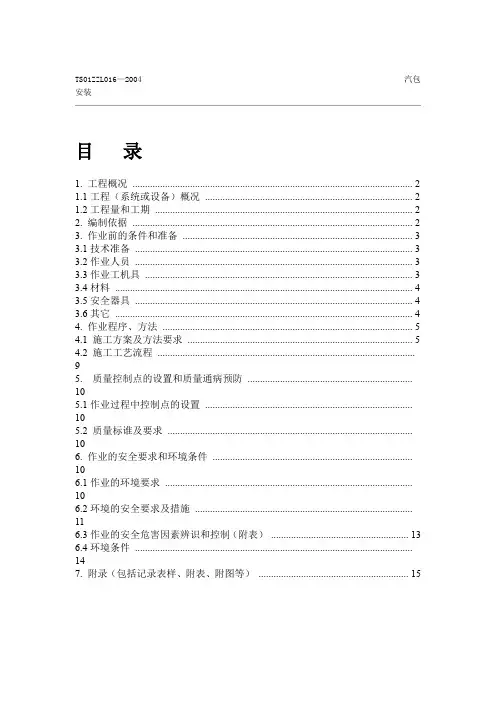

TS01ZZL016—2004 汽包安装目录1. 工程概况 (2)1.1工程（系统或设备）概况 (2)1.2工程量和工期 (2)2. 编制依据 (2)3. 作业前的条件和准备 (3)3.1技术准备 (3)3.2作业人员 (3)3.3作业工机具 (3)3.4材料 (4)3.5安全器具 (4)3.6其它 (4)4. 作业程序、方法 (5)4.1 施工方案及方法要求 (5)4.2 施工工艺流程 (9)5. 质量控制点的设置和质量通病预防..................................................................105.1作业过程中控制点的设置...................................................................................105.2 质量标谁及要求..................................................................................................106. 作业的安全要求和环境条件................................................................................106.1作业的环境要求...................................................................................................106.2环境的安全要求及措施.......................................................................................116.3作业的安全危害因素辨识和控制（附表） (13)6.4环境条件...............................................................................................................147. 附录（包括记录表样、附表、附图等） (15)页 15 共页 1 第TS01ZZL016—2004 汽包安装1. 工程概况及工程量1.1 工程（系统或设备）概况广东国华粤电台山发电厂一期工程末三台3×600MW火电机组锅炉是由上海锅炉厂设计制造的亚临界一次中间再热、平衡通风、固态排渣、控制循环燃煤汽包炉，全钢结构，露天布置，型号SG-2028/17.5-M907，过热器出口蒸汽流量2028t/h，蒸汽压力17.5MPa，蒸汽温度541 C。

兴仁县登高煤电铝一体化循环经济产业基地热电联产动力车间锅炉汽包吊装作业指导书编制人：审核人：批准人：编制单位：广西建工集团第一安装有限公司编制日期：2015年9月03日目录一概述 (4)二依据的图纸、文件及标准 (4)三汽包吊装前应具备的条件 (4)四主要机具 (5)五技术准备 (5)六作业检查验收应达到的质量技术标准 (5)七作业程序内容 (6)八有关计算及其分析 (8)九大型设备吊装施工管理组织体系和操作人员岗位职责 (9)十安全措施 (11)十一附件 (12)一概述由我公司进行安装的兴仁县登高电力有限公司1*150MW机组(1#机组)安装工程为一台SG-475/13.9-M567型循环流化床锅炉,该锅炉用上海锅炉厂有限公司制造，为单汽包自然循环、集中下降管、平衡通风、绝热式旋风气固分离器、循环流化床燃烧方式，风水冷流化床冷渣器，后烟井内布置对流受热面，过热器采用两级喷水调节蒸汽温度，再热器采用以烟气挡板调节蒸汽温度为主、事故喷水装置调温为辅。

锅炉汽包是锅炉安装中单件重量最大的部件，汽包为悬吊式，汽包总长度为16000mm，内径为φ1600mm，壁厚92mm，材质为BHW35，汽包筒体重量为63474kg，内部装置重4570kg。

汽包采用两根U形刚性吊杆悬吊在G与H排柱的炉顶梁上,汽包中心标高为47000mm，汽包中心线到G排柱中心距离为2068mm，两刚性吊杆与汽包对称中心线距离为4500mm，吊架总重为3660 kg,吊装总重量约为72000㎏，用2台260吨履带式起重机就位安装。

由于汽包是锅炉本体安装中较最重的组件，所以汽包吊装显得极为重要。

二依据的图纸、文件及标准2.1．《上海锅炉厂有限公司零件清单总目录》。

2.2. 上海锅炉厂有限公司有关图纸。

2.3. 上海锅炉厂有限公司有限公司提供的《锅炉说明书》。

2.4. 现场实际探查的施工条件。

2.5. QUY260履带起重机技术介绍手册。

2.6．《电力建设施工技术规范》(锅炉机组) DL/T5010.2-2012。

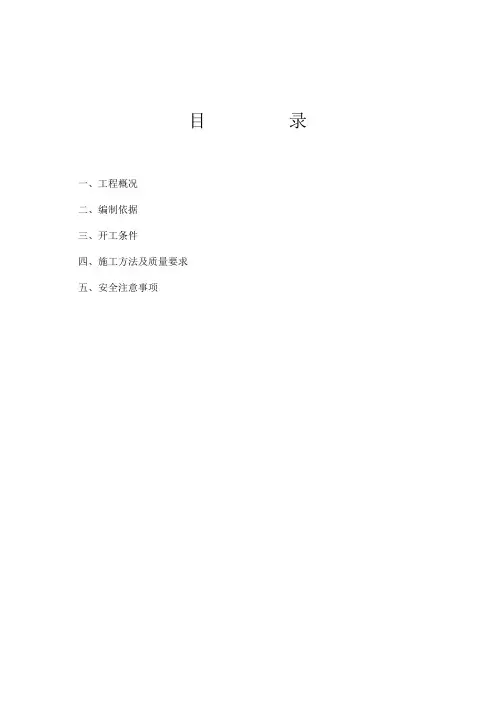

目录一、工程概况二、编制依据三、开工条件四、施工方法及质量要求五、安全注意事项一、工程概况安徽省贵航特钢有限公司钢铁煤气回收电站锅炉安装调试工程锅筒内部装置的严密性对于蒸汽品质有很大影响，因此在锅炉投运前应对安装的正确性和焊缝进行严格检查。

二、编制依据1．《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95。

2．《火电施工质量检验及评定标准》（锅炉篇）电建质（96）号文。

3．无锡锅炉厂随机文件、图纸。

4．江苏电建一公司质保手册。

三、开工条件1．施工前应熟悉图纸、随机文件，要认真学习，并经技术交底。

2．钢架组合件之间，场地已整理平整结实，汽包临时地面就位尺寸已划定。

3．钢架已找正固定，固段一侧横梁已安装焊接结束，扩建段一侧下部梁已就位点焊固定。

4．汽包吊装前，固定端平台扶梯已沟通。

5．汽包吊装时，炉顶汽包就位时纵横十字线及标高经有关人员、建设单位、监理单位代表验收，并已签证。

6．吊装所需机械、机具经检查，符合吊装要求，随时可投入使用。

四、施工方法及质量要求1．流程图2.施工方法和质量验收2．1将内部装置拆除送至指定场地堆放保管，并盖上塑料布，场地平面要注意防湿、防潮，必要时要开设排水沟，将积水排走。

2．2对汽包外观、焊接质量、汽包长度、管孔尺寸等进行检查，按照制造厂图纸全面复核，如发现设备缺陷及时记录并汇报处理。

2．3汽包划线，先找出两端制造厂“洋统眼”，对水平中心线、汽包轴线进行测量，是否符合图纸要求，并划好汽包吊杆的安装位置尺寸，并划上标志。

2．4汽包水平找正，用水平管找正汽包四点在同一水平面上，并将汽包垫平、垫实，防止地面处下沉。

2．5吊架与汽包组装，将U形吊杆用扒杆小钩分别吊入汽包两端进行吊杆装配，吊杆装配时不得马虎，U形吊杆必须垂直，开档对角线尺寸必须符合图纸要求，以利汽包吊装时顺利就位。

2．6汽包吊装必须在锅炉构架找正和固定后方可进行，汽包找正时，应根椐构架中心线和汽包已复核过的“洋铳眼”中心线进行测量，安装标高应以1M标高线为准。

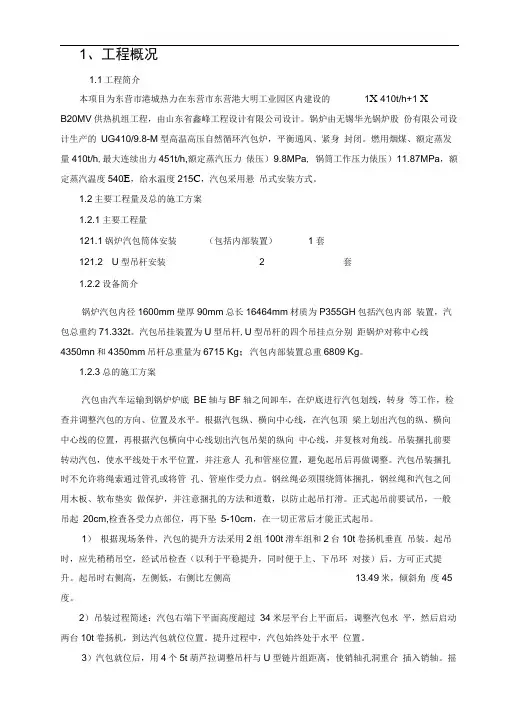

1、工程概况1.1工程简介本项目为东营市港城热力在东营市东营港大明工业园区内建设的1X 410t/h+1 XB20MV供热机组工程，由山东省鑫峰工程设计有限公司设计。

锅炉由无锡华光锅炉股份有限公司设计生产的UG410/9.8-M型高温高压自然循环汽包炉，平衡通风、紧身封闭。

燃用烟煤、额定蒸发量410t/h,最大连续出力451t/h,额定蒸汽压力俵压）9.8MPa, 锅筒工作压力俵压）11.87MPa，额定蒸汽温度540E，给水温度215C，汽包采用悬吊式安装方式。

1.2主要工程量及总的施工方案1.2.1主要工程量121.1锅炉汽包筒体安装（包括内部装置） 1 套121.2 U型吊杆安装 2 套1.2.2设备简介锅炉汽包内径1600mm壁厚90mm总长16464mm材质为P355GH包括汽包内部装置，汽包总重约71.332t。

汽包吊挂装置为U型吊杆,U型吊杆的四个吊挂点分别距锅炉对称中心线4350mn和4350mm吊杆总重量为6715 Kg；汽包内部装置总重6809 Kg。

1.2.3总的施工方案汽包由汽车运输到锅炉炉底BE轴与BF轴之间卸车，在炉底进行汽包划线，转身等工作，检查并调整汽包的方向、位置及水平。

根据汽包纵、横向中心线，在汽包顶梁上划出汽包的纵、横向中心线的位置，再根据汽包横向中心线划出汽包吊架的纵向中心线，并复核对角线。

吊装捆扎前要转动汽包，使水平线处于水平位置，并注意人孔和管座位置，避免起吊后再做调整。

汽包吊装捆扎时不允许将绳索通过管孔或将管孔、管座作受力点。

钢丝绳必须围绕筒体捆扎，钢丝绳和汽包之间用木板、软布垫实做保护，并注意捆扎的方法和道数，以防止起吊打滑。

正式起吊前要试吊，一般吊起20cm,检查各受力点部位，再下坠5-10cm，在一切正常后才能正式起吊。

1）根据现场条件，汽包的提升方法采用2组100t滑车组和2台10t卷扬机垂直吊装。

起吊时，应先稍稍吊空，经试吊检查（以利于平稳提升，同时便于上、下吊环对接）后，方可正式提升。

目录1.编制依据 (2)2.汽包概述 (2)3.作业准备 (2)4.作业任务 (4)5.施工方法及步骤 (5)6.有关计算 (7)7.技术质量要求 (13)8.职业安全健康与环境管理 (14)9.附录.....................................................错误！未定义书签。

1.编制依据1.1上海锅炉厂图纸及锅炉附属设备图纸1.2K中环（中国）工程有限公司设计院图纸1.3《电力建设施工质量及评价规程》锅炉篇 DL/T 5210.2-20091.4《电力建设施工质量及评价规程》焊接篇 DL/T 5210.7-20091.5《火电施工质量检验及评定标准》（焊接篇）1996年版1.6《火力发电厂焊接技术规程》DL/T 869-20041.7《电力建设安全工作规程》DL5009.1-20021.8《湖北省电力建设第二工程公司职业安全健康与环境管理体系文件》1.9《湖北省电力建设第二工程公司质量管理体系文件-管理作业文件（汇编）》1.10中华人民共和国工程建设标准强制性条文电力工程部分（2006年版）1.11 QUY260型260t履带吊起重性能表1.12 TC7052-25建筑吊起重性能表2.汽包概述本工程汽包采用13MnNiMo54钢板卷制而成，外径1784壁厚92mm，总长约22040mm，汽包净重为87984kg。

汽包位于炉前上方，由两组“U”型吊杆悬挂于汽包吊梁上。

汽包总重：95365 kg，筒身净重87984kg，汽包内部装置重6283kg，预埋件重1098 kg，脚手架重约2000kg，汽包吊装重量为87984kg+1098kg+2000kg约91000kg，即汽包吊装重约91t。

汽包安装位置：距炉前钢架立柱K1轴2850mm，中心标高51100mm，左右对称于锅炉对称中心线。

锅炉2、4轴两侧主柱中心距离为18400mm，故锅筒在44.4米以下左右吊装净空为18100mm。

锅筒组合安装作业指导书一、适用范围本作业指导书适用于扬州化工园区供热中心项目一期二台水煤浆锅炉本体受热面省煤器组合安装项目。

二、工程概况：扬州化工园区供热中心项目一期二台水煤浆锅炉，主要设备该锅炉型号为 NG-220/11.5—MY型锅炉，杭州锅炉集团股份有限公司制造。

本锅炉设计为单锅筒自然循环水管锅炉，锅筒外直径Φ1730×65mm，材质BHW35，全长约12000mm，锅筒重量为38.810吨，锅筒安装设计中心标高为36.9m。

锅筒设计采用两个U型吊架，将锅筒悬吊在顶板梁上，吊点对称布置在锅筒两端，可向两端自由膨胀。

三、编制依据3.1杭州锅炉集团股份有限公司NG-220/11.5—MY型锅炉设计说明书及有关技术文件。

3.2杭州锅炉集团股份有限公司NG-220/11.5—MY型锅炉安装说明书3.3杭州锅炉集团股份有限公司NG-220/11.5—MY型锅炉钢架图纸。

3.4《电力建设施工及验收技术规范（锅炉机组篇）》DL/T5047-95 3.5《电力建设施工及验收技术规范（焊接篇）》DL/T869-20043.6《火电施工质量检验及评定标准（锅炉篇）》（1996版）3.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002四、工作量4.1 锅筒： 38.810吨4.2 锅筒内部装置： 3.988吨4.3 锅筒吊挂装置： 2.396吨五、参加人员的资格和要求5.1施工人员大部分应为参加同类工作的熟练技术工人。

高空作业人员应经过体检合格,方可登高作业。

5.2 所有施工人员上岗前应认真学习设计图纸与作业指导书，并经技术、安全、质量交底。

5.3特殊工种作业人员应持证上岗。

5.4作业前的准备工作5.4.1人员准备技术管理人员2人安装工6人起重工4人操作工2人普通焊工2人5.4.2机具配备主要采用260T汽车吊1辆及100T汽车吊1辆计量器具：50米钢卷尺、水平仪，经检验合格，并在规定期内使用。

汽包作业指导书一、执行标准：1、DL/T5047-95《电力建设施工及验收规范》锅炉机组篇。

2、本工程施工技术措施。

二、安装程序：1、汽包检查（1）检查气包内外表面是否有裂纹、撞伤、龟裂、凹陷和分层等缺陷。

（2）检查汽包的主要尺寸（长度、直径、壁厚）是否与图纸相符合。

（3）检查汽包管座数量与位置是否符合图纸要求。

（4）检查汽包弯曲度，弯曲度测量可用拉线法测量。

汽包的弯曲度不大于15毫米。

（5）检查汽包内部装置数量是否符合图纸要求，连接隔板焊接是否符合图纸要求。

2、汽包划线利用制造厂在汽包上的冲眼中心标记来划线，如汽包上有无明显的标记，可根据汽包管座位置用拉线法画出管座的纵向中心线后来确定汽包的纵向中心线。

根据汽包的圆周长，以汽包纵向中心线为基准，画出汽包两端的四等分线，并打上冲眼作出明显标记。

3、汽包吊架本锅炉汽包采用悬吊式，汽包两端用90毫米圆钢弯制成“U”形吊架。

通过吊架把汽包悬吊在顶板大梁上，吊架与大板梁连接采用丝口连接（锥面、球面垫圈和M85螺帽）。

吊架在安装时应向汽包中间预位移12mm。

作为运行膨胀量。

4、汽包吊架采用倾斜吊装。

把汽包预先放在炉膛内在炉右侧设一4门20T滑轮。

上端系在大板梁上作副钢用。

在炉左侧利用原50T桅杆直接起吊。

到一定高度后利用副钩把汽包校平，到达安装高度后利用悬吊架把汽包固定在大板梁上。

四、汽包找正就位：汽包就位后找正可利用手拉葫芦等工具配合进行。

汽包左、右、前、后的位置尺寸应符合图纸要求。

测量可用吊线锤法量出各数值。

然后测量左右水平和标高是否符合要求。

标高水平测量可用玻璃管水平仪进行对照钢架上所标有的汽包中心标高点来调节悬吊架上螺丝，使其上下移动直至符合要求。

汽包找正后应与钢架进行临时固定以防移动。

五、汽包安装允许误差：标高偏差：±5m纵横水平度偏差；≤2mm纵向横向中心位置偏差：±5mm六、汽包安装理论尺寸和重量；1、汽包中心内标高：35300mm2、汽包内径壁厚：1600×60（mm）3、汽包外径：1720mm4、汽包长度：约11米（从左侧人孔至右侧人孔）5、汽包重量：27215公斤6、汽包内部装置重量：2444公斤7、吊架重量：（单个）466公斤×2=932公斤8、汽包合计重量：30591公斤七注意事项：1、安装前应检查汽包的外形尺寸、质量等是否符合图纸要求。

目录一、工程概况二、吊装准备三、吊装作业四、作业人员、机具及材料计划五、安全文明要求六、吊装现场平面布置图附图：吊装现场平面布置图一、工程概况该锅炉设计为双汽包平行布置，中压锅筒的外径为φ1592毫米，壁厚为46毫米，全长约6米，重约13.72吨（含内部装置），安装于锅炉顶部标高18.3米。

低压锅筒外径为φ1532毫米，壁厚为16毫米，全长约6米，重约4.65吨（含内部装置），安装于锅炉顶部标高18.2米，均为鞍座式安装。

根据以上参数及现场条件确定汽包吊装采用2台50吨汽车式起重机共同抬吊装。

二、吊装准备1、针对本次吊装作业，成立由项目经理刘兆鹏为组长的吊装领导小组，由工程师周明军和专业吊装工向全体参与作业人员进行专门的作业前吊装技术交底。

保证施工作业人员都清楚整个吊装计划及实施要求。

领导小组设置及职责分工如下表：2、为进一步加强吊装指挥管理，对参加施工人员进行严格的岗位划分，将整个作业细化，分工分配到每个人，进而保证吊装作业有计划、有程序顺利进行。

避免作业期间人员扎堆或无人负责情况发生。

3、组织有关人员，进行吊装现场任务交底和岗位指定，讲解吊装作业程序，进一步理顺施工程序，有条不紊地组织施工。

4、按照指导书要求进行材料、机具的准备，保证按时及时供应。

三、吊装作业经检查确认以上各项准备工作全部就绪后，提前1天向工程监理和业主上报锅炉汽包吊装申请，得到许可后，由吊装领导小组组长宣布吊装作业时间（计划为得到许可后第2天）。

1、按照汽包上吊装标示位置绑扎吊装绳，为防止吊装时钢丝绳磨损汽包表面将钢丝绳与汽包接触部位用麻布条保护（用麻布条缠裹钢丝绳）。

另绑扎时要注意尽可能躲离汽包上的管口管座，确实无法躲开的采用木方间隔保护管口管座。

2、由于吊装采用双机双绳进行吊装，为保证吊装平衡，要求两根绑扎钢丝绳绑扎挂钩后等长，如很难保证，对此情况可采用长单绳替代，绑扎后在挂吊钩时进行双侧调长处理和吊钩防滑处理。

3、为防止汽包上面绑扎钢丝绳在吊装受力时发生位移滑动，在局部夹设防滑木增加摩擦力。

1、适用范围1.1该作业指导书仅适用于*****有限公司锅炉安装，该锅炉为无锡锅炉厂产UG75/5.3-M19次高温次高压循环流化床锅炉。

1.2锅炉概述该锅炉采用了循环流化床燃烧方式，床下点火，其煤种适应性好。

本锅炉是一种自然循环的水管锅炉，采用由旋风分离器组成的循环燃烧系统，炉膛为模式水冷壁结构，过热器分高、低二级过热器，尾部设省煤器和一、二次风预热器。

锅炉构架全部为金属结构，运转层标高为7米，锅筒通过两个支座支撑在钢架上，可沿轴向自由伸缩，炉墙采用敷管轻型炉墙，旋风分离器、斜烟道、炉顶和尾部烟道用耐火砖或耐火混凝土和保温层组成。

1.3锅炉主要技术经济指标和参数额定蒸发量 75t/h额定蒸气压力 5.3Mpa额定蒸气温度 485℃给水温度 104℃编制依据2.1 锅炉厂提供的设计技术文件、说明书及图纸2.2 中华人民共和国劳动部《蒸汽锅炉安全技术监察规程》2.3 电力建设施工及验收技术规范（锅炉机组篇）2.4电力建设施工及验收技术规范（管道篇）2.5电力建设施工及验收技术规范（焊接篇）2.6电力建设施工及验收技术规范（钢制承压管道焊缝接头射线检验篇）2.7电力建设施工及验收技术规范（管道焊缝接头超声波检验篇）3、作业人员的资格及技能3.1参与施工的电工、电焊工、气焊工、起重工、吊车司机必须有中华人民共和国特种设备作业人员证3.2电焊工必须有中华人民共和国特种作业操作证，且施焊项目在合格项目范围内焊接3.3参加施工的铆工、管工、钳工、电工必须在中华人民共和国劳动和社会保障部颁发的执业资格证的的技能要求施工。

4、施工机具主要施工机具一览表5、施工作业必须具备的条件5.1施工现场必须在开工前达到水通、电通、路通，作业场地平整。

施工及生活设施建造完备。

5.2建立本工程技术管理体系，技术管理人员到位，职责明确。

5.3开工前要求建设单位保证图纸供给满足施工需要，并及时办理锅炉开工告知书5.4施工组织设计、施工进度计划编制完善，并编号受控。
