煤油冷却器课程设计煤油冷却器是一种常见的工业设备，用于冷却高温的液体或气体。
在传热学中，煤油冷却器是一个热传导系统，其中热传导的媒介是煤油。
煤油冷却器的设计本质上是为了优化传热过程，以提高效率和可靠性。
在煤油冷却器的课程设计中，需要考虑多个因素。
首先是热负荷，即需要冷却的液体或气体的温度、压力和流量等参数。
其次是煤油的选择，包括煤油的种类、质量和流量等。
还需要考虑冷却器的结构和材料，包括管壳式和板式等不同类型，以及不同的材料如不锈钢、铜和铝等。
在实际操作中，煤油冷却器的设计要结合生产实际情况进行。
首先要确定冷却器的工作条件，包括入口和出口温度、流量和压力等。
其次要根据设计要求进行煤油的选择和计算，包括煤油的粘度、比热和热导率等。
然后要进行器件结构和材料的选择，以及进行传热计算和流体力学分析等。
最后需要进行实验验证，以确定冷却器的性能和可靠性。
在煤油冷却器的课程设计中，主要有以下步骤：1.确定设计需求和条件，包括冷却的流体参数、煤油参数、冷却器结构和材料等。
2.进行煤油选择和计算。
包括煤油的粘度、比热和热导率等参数，以及计算煤油的流量和压力损失等。
3.进行器件结构和材料的选择，包括选择管壳式或板式冷却器，以及选择不锈钢、铜或铝等材料。
4.进行传热计算和流体力学分析等，以确定器件的传热效率和流体阻力等。
5.进行实验验证，以确定冷却器的性能和可靠性。
在实际操作中，煤油冷却器的课程设计需要充分考虑生产实际情况，结合理论分析和实验验证进行，以保证器件的高效性和可靠性。
同时，还需要注意煤油的使用和管理，以确保冷却器的正常运行和安全性。
课程设计任务书一、摘要换热器是将热流体的部分热量传递给冷流体的设备，以实现不同温度流体间的热能传递，又称热交换器。
换热器是实现化工生产过程中热量交换和传递不可缺少的设备。
在换热器中，至少有两种温度不同的流体，一种流体温度较高，放出热量；另一种流体则温度较低，吸收热量。
在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器，且它们是上述这些行业的通用设备，占有十分重要的地位。
随着我国工业的不断发展，对能源利用、开发和节约的要求不断提高，对换热器的要求也日益增强。
换热器的设计制造结构改进以及传热机理的研究十分活跃，一些新型高效换热器相继问世。
根据不同的目的，换热器可以是热交换器、加热器、冷却器、蒸发器、冷凝器等。
由于使用条件的不同，换热器可以有各种各样的形式和结构。
在生产中，换热器有时是一个单独的设备，有时则是某一工艺设备的组成部分。
衡量一台换热器好的标准是传热效率高、流体阻力小、强度足够、结构合理、安全可靠、节省材料、成本低，制造、安装、检修方便、节省材料和空间、节省动力。
二、关键字煤油换热器列管式换热器膨胀节固定管板式封头管板目录一、概述 (1)二、工艺流程草图及设计标准 (1)2.1工艺流程草图 (1)2.2设计标准 (2)三、换热器设计计算 (2)3.1确定设计方案 (2)3.1.1选择换热器的类型 (2)3.1.2流体溜径流速的选择 (2)3.2确定物性的参数 (3)3.3估算传热面积 (3)3.3.1热流量 (3)3.3.2平均传热温差 (3)3.3.3传热面积 (3)3.3.4冷却水用量 (4)3.4工艺结构尺寸 (4)3.4.1管径和管内流速 (4)3.4.2管程数和传热管数 (4)3.4.3平均传热温差校正及壳程数 (4)3.4.4传热管排列和分程方法 (5)3.4.5壳体内径 (5)3.4.6折流板 (5)3.4.7接管 (5)3.5换热器核算 (6)3.5.1热流量核算 (6)3.5.1.1壳程表面传热系数 (6)3.5.1.2管内表面传热系数 (7)3.5.1.3污垢热阻和管壁热阻 (7)3.5.1.4计算传热系数K C (7)3.5.1.5换热器的面积裕度 (8)3.5.2换热器内流体的流动阻力 (8)3.5.2.1管程流体阻力 (8)3.5.2.2壳程阻力 (8)四、设计结果设计一览表 (10)五、设计自我评价 (11)六、参考资料 (12)七、主要符号说明 (13)一、概述在不同温度的流体间传递热能的装置称为热交换器,简称为换热器。
课程设计课程名称化工原理课程设计题目名称煤油冷却器的设计专业班级食品营养与检测学生姓名学号指导教师二O O年12 月31 日目录1．设计任务 ----------------- 12. 设计计算 ----------------- 2（1）确定设计方案 ---------------------- 2（2）确定物性系数-------------------------- 2（3）计算总传热系数 ------------------- 3 （4）计算传热面积--------------------------- 4（5）工艺结构尺寸--------------------------- 4（6）换热器核算 ------------------------ 53. 换热器主要结构尺寸和计算结果表1 9煤油冷却器的设计列管式换热器【设计任务】一、设计题目列管式换热器的设计二、设计任务及操作条件（1）处理能力: M*103 t/Y（其中：Ｍ＝30+学号后两位）煤油（2）设备型式: 列管式换热器（3）操作条件①煤油：入口温度110℃，出口温度60℃。
②冷却介质：循环水，入口温度29℃，出口温度39℃。
③允许压降：不大于105 Pa。
④煤油定性温度下的物性数据：定压比热容＝3.297kJ/(kg.℃)导热系数＝0.0279 W/(m.0C)⑤每年按330天计，每天24小时连续运行。
（4）建厂地址蚌埠地区三、设计要求试设计一台适宜的列管式换热器完成该生产任务。
【设计计算】一、确定设计方案1.选择换热器的类型两流体温度变化情况：热流体进口为温度110℃，出口温度60℃；冷流体（循环水）进口温度29℃，出口温度39℃。
该换热器用循环水冷却，冬季操作时进口温度会降低，考虑到这一因素，估计该换热器的管壁温度和壳体温度之差较大，因此初步确定选用带膨胀节的固定管板式换热器。
2.流动空间及流速的确定由于循环冷却水较易结垢，为便于水垢清洗，应使循环水走管程，油品走壳程。
煤油冷却器课程设计煤油冷却器课程设计简介煤油冷却器是一种能够将热能转化为机械能的装置，主要用于农业、交通运输、建筑等行业，起到降温、润滑、提高效率的作用。
本文将介绍煤油冷却器的课程设计，主要包括课程设计的目的、内容、教学方法和评估标准。
目的通过本次课程设计，学生将能够：1.了解煤油冷却器的结构和原理，掌握其工作原理和应用场景；2.完成一个小型煤油冷却器的制作，掌握实验操作技能；3.通过分析实验结果，加深对煤油冷却器原理的理解，提高解决实际问题的能力。
内容本次课程设计将分为以下四个部分：1.课程理论讲授首先，将介绍煤油冷却器的结构特点和工作原理，对于煤油冷却器的实际应用场景进行分析和解释。
其中包括：（1）冷却器的原理和种类（2）煤油冷却器的特点和设计原则（3）冷却器的使用和维护2.实验器材准备根据所需器材、器件以及材料进行规划购买，同时并准备实验前的各种开展实验所需的仪器，如多用表、温度计、热枪等，另外仪器准备后还须复核检查是否齐全、检验所准备的器材是否正常，确保器材完整，准备工作得当。
3.实验操作在实验讲解和演示的基础上，学生将根据所提供的样品进行实际操作，测定煤油冷却器的性能参数，调整气口数量或位置、重组插片、筛网等，从而达到最佳性能。
4.结果分析和评价在实验完成后，学生需要进行数据处理和分析，通过整理实验结果，并各自自然地描述各项数据的变化表现。
在综合分析之后，画出实验数据的数据曲线，比较实验结果，识别出具体差异。
教学方法本次课程设计采用以下教学方法：1.小组合作学习会将学生分为小组，每个小组将负责实验器材的准备、实验操作、数据收集和结果分析。
此方法将鼓励学生积极参与和合作，促进团队互助合作。
2.实验操作演示老师将根据规定的操作演示其理当的操作步骤，帮助学生更快速地学习理论和品味实践。
同时还需对关键操作环节进行一些具体分析和口头指导。
3.互动讨论在学生完成了实验操作之后，将进行整个实验过程的讨论，对实际操作和数据误差进行分析和讨论。
煤油冷却器的课程设计1板式换热器设计任务书一、设计题目：煤油冷却器的设计二、设计任务1 、处理能力：19.8 X 104 t年煤油2 、设备型号：列管式换热器3 、操作条件：煤油：入口温度140C，出口温度40C冷却介质：循环水，入口温度30C，出口温度38C允许压降：不大于105Pa每年按330 天计建厂地址：广西三、设计要求1 、选择适宜的列管式换热器并进行核算2 、要进行工艺计算3 、要进行主体设备的设计（主要设备尺寸、横算结果等）4 、编写设计任务书5 、进行设备结构图的绘制（用420*594 图纸绘制装置图一张：一主视图，一俯视图。
一剖面图，两个局部放大图。
设备技术要求、主要参数、接管表、部件明细表、标题栏。
）化工原理课程设计说明书题目：列管式换热器的设计系别：班级：学号：姓名：指导教师：日期：2019 年1 月5 日目录、设计方案............................................ (5)1.换热器的选择..... 5 2．流动空间及流速的确定.................... 5二、物性数据.......... 5三、计算总传热系数： (6)1.热流量......... 6 2.平均传热温差..... 63.冷却水用量..6 4.总传热系数K......... 6四、计算换热面积... 7五、工艺结构尺寸... 71.管径和管内流速..7 2.管程数和传热管数............................. 73.平均传热温差校正及壳程数............. 8 4.传热管排列和分程方法..................... 8 5.壳体内径..... 8 6.折流.................. 8 7.接板管........................... 8六、换热器核算..... (9)1.热量核算.............. 9 2.热量重新核算......... 1 0 3.换热器内流体的流动阻力.............. 1 1 4.换热器主要结构尺寸和计算结果.................................................... 13 七、设计的评述..................... ................................................. 14 八、参考文献 ..................................................... 14 九、主要符号说明 ............................................. 15 十、主体设备条件图及生产工艺流程图........................................... (15)1 换热器类型的选择在本次设计任务中，两流体温度变化情况：热流体进口温度140C，出口温度40C；冷流体(循环水)进口温度30C，出口温度38C。
化工原理课程设计题目煤油冷却器学院名称化学化工学院指导教师职称教授班级学号学生姓名2015年9月8日目录目录目录 (I)前言.............................................................. I I 概述 (1)第二章设计任务与条件 (2)第三章工艺设计 (3)3、1生产条件的确定 (3)3、2换热器的设计计算 (3)3、2、1确定设计方案 (3)3、2、2确定物性数据 (3)3、2、3计算总传热系数 (4)3、2、4计算传热面积 (5)3、2、5工艺结构尺寸 (5)3、2、6换热器核算 (7)第四章设计结果列表 (11)4、1换热器主要结构尺寸与计算结果 (11)4、2设计结果的讨论 (12)结束语 (12)参考文献 (13)符号说明 (13)附录 (14)前言煤油一般就是通过对石油进行分馏而制得,刚刚分馏得到的煤油温度会比较高,不利于保存与运输等,需要进行冷却。
在工业大生产过程中自然冷却远远达不到煤油冷却的时间要求,选用低温水进行冷却就是比较好的冷却方式。
设计性能优良的冷却器就十分的必要了,本文通过大量数据运算得到的理论冷却器比较接近现实生产要求,有待于进一步的实践证实与运用。
关键词:煤油;水;换热器概述在化工、石油、能源、制冷、食品等行业中广泛使用各种换热器,它们也就是这些行业的通用设备,并占有十分重要的地位。
随着换热器在工业生产中的地位与作用不同,换热器的类型也多种多样,不同类型的换热器也各有优缺点,性能各异。
列管式换热器就是最典型的管壳式换热器,它在工业上的应用有着悠久的历史,而且至今仍在所有换热器中占据主导地位。
列管式换热器有以下几种:1、浮头式换热器两端的管板,一端不与壳体相连,该端称浮头。
管子受热时,管束连同浮头可以沿轴向自由伸缩,完佺消除了温差应力。
特点:结构复杂、造价高,便于清洗与检修,消除温差应力,应用普遍。
设计评述:1、在换热器选型的时候,考虑各种常用的换热器优缺点:⑴固定板式换热器:结构简单,在相同的壳体直径内,排管最多,比较紧凑,使壳侧清洗困难。
x x x x x大学化工原理课程设计题目煤油冷却器的设计教学院专业班级学生姓名学生学号指导教师2012年6月8日目录第一章绪论 (1)第二章方案设计说明 (1)2.1换热器的选型 (1)2.1.1 换热器的分类 (1)2.1.2 间壁式换热器 (1)2.1.3 管壳式换热器 (1)2.1.4 换热器的选型 (2)2.2材质的选择 (2)2.3换热器其他结构设计 (2)2.3.1 管程机构 (2)2.3.2 壳程结构 (2)第三章管壳式换热器的设计计算 (3)3.1确定设计方案 (3)3.1.1 选择换热器类型 (3)3.3.2 流动空间及流苏确定 (3)3.2 确定物性参数 (3)3.3 计算总传热系数 (4)3.3.1 热流量 (4)3.3.2 平均传热温差 (4)3.3.3 冷却水用量 (4)3.3.4 总传热系数 (4)3.4 计算传热面积 (5)3.5 工艺结构尺寸 (5)3.5.1 管径和管内流速 (5)3.5.2 管程数和传热管数 (5)3.5.3 平均传热温差校正及壳程 (6)3.5.4 传热管排列和分程方法 (6)3.5.5 壳体内径 (6)3.5.6 折流板 (7)3.5.7 接管 (7)3.6 换热器核算 (7)3.6.1 热量核算 (7)3.6.2 换热器内流体的流动阻力 (9)第四章计算结果一览表 (11)课程设计心得与体会 (12)参文文献 (14)附录（1）油冷却器的设计任务书 (15)附录（2）符号说明 (16)第一章绪论工程设计是工程建设的灵魂，又是科研成果转化为现实生产力的桥梁和纽带，它决定了工业现代化水平。
设计是一项政策性很强的工作，它涉及政治、经济、技术、环保、法规等诸多方面，而且还会涉及多专业、多学科的交叉、综合和相互协调，是集体性的劳动。
先进的设计思想、科学的设计方法和优秀的设计作品是工程设计人员应坚持的设计方向和追求的目标。
而化工原理课程设计，是将所学的化工原理理论知识联系实际生产的重要环节。

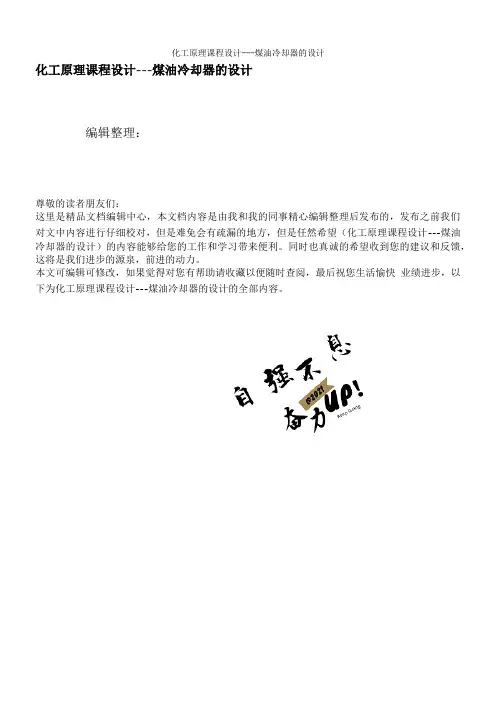

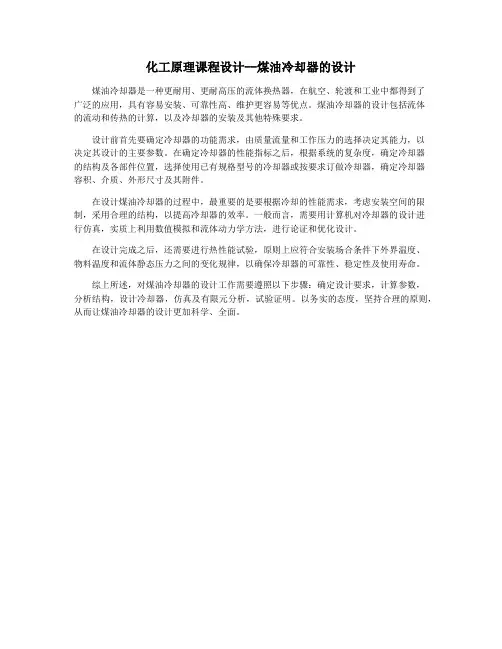

化工原理课程设计---煤油冷却器的设计编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（化工原理课程设计---煤油冷却器的设计）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为化工原理课程设计---煤油冷却器的设计的全部内容。
课程设计化工原理课程设计课程名称煤油冷却器的设计题目名称08级食品科学与工程(2)班专业班级纪平平学生姓名学号50806022006指导教师赵大庆二O一O年十二月三十日目录1《化工原理》课程设计任务书...................................... - 1 -1。
1 设计题目 .................................................. - 1 -1。
2 原始数据及操作条件 ........................................ - 1 -1.3 设计要求 ................................................... - 1 -2《化工原理》课程设计说明书...................................... - 2 -2。
1 前言 ...................................................... - 2 -2.2 工艺流程图及说明 ........................................... - 3 -3生产条件的确定.................................................. - 3 -4换热器的设计计算................................................ - 4 -4。
化工原理课程设计_l煤油冷却器本设计中所用字母和符号说明：英文字母气化潜热，kJ/kg; B—折流板间距，m; R—热阻，2;m C/w C—系数，无量纲；因数；d—管径，m; Re—雷诺准数；D—换热器外壳内径，m; S—传热面积，2m；f—摩擦系数；t—冷流体温度，℃；F—系数；管心距，m；h—圆缺高度，m；T—热流体温度，℃；K—总传热系数，2；μ—流速，m/s；W/(m C)L—管长，m; W—质量流量，kg/s。
m—程数；希腊字母n—指数；α—对流传热系数，2；W/(m C)管数；?—有限差值；程数；λ—导热系数，W/(m C)；N—管数；μ—黏度，Pa s?；程数；ρ—密度，kg/3m;N—折流板数；φ—校正系数。
BN—努塞尔特准数；下标μP—压力，Pa； c—冷流体；因数； h—热流体；Pr—普兰特准数； i—管内；m；m—平均；q—热通量，W/2Q—传热速率，W；o—管外；r—半径，m；s—污垢。
一、设计任务及操作条件 (3)1.1 处理能力 (3)1.2 设备型号 (3)1.3 操作条件 (3)1.4 建厂地址 (3)二、设计计算 (3)2.1确定设计方案 (3)2.1.1选择换热器的类型 (3)2.1.2 流动空间及流速的确定 (4) 2.2 确定物性数据 (4)2.3 计算总传热系数 (5)2.3.1 热流量 (5)2.3.2 平均传热温差 (5)2.3.3 冷却水用量 (5)2.3.4 假设总传热系数 (5)2.4 计算传热面积 (5)2.5 工艺结构尺寸 (5)2.5.1 管径和管内流速 (5)2.5.2 管程数和传热管数 (5)2.5.3 平均传热温度校正及壳程数 (6) 2.5.4 传热管排列和分程方法 (6) 2.5.5 壳体内径 (7)2.5.6折流板 (7)2.5.7 接管 (7)2.6 换热器核算 (7)2.6.1换热器核算 (7)2.6.2 换热器内的流动阻力 (9)三、换热器主要结构尺寸和计算结果 (10)四、参考文献 (13)五、自我评价 (14)煤油冷却器的设计一、设计任务及操作条件1.1 处理能力:19.80×410t/a煤油1.2 设备型号:列管式换热器 1.3 操作条件：①煤油：入口温度140℃，出口温度40℃②冷却介质：循环水，入口温度30℃，出口温度40℃ ③允许压降：不大于510Pa ④煤油定性温度下的物性常数20 = 825Kg/m ρ -4 = 7.1510 Pa s μ0?? 0= 2.22KJ/(Kg p c ·℃)0= 0.14W/(m λ·℃)⑤每年按330天计，每天24小时连续运行。

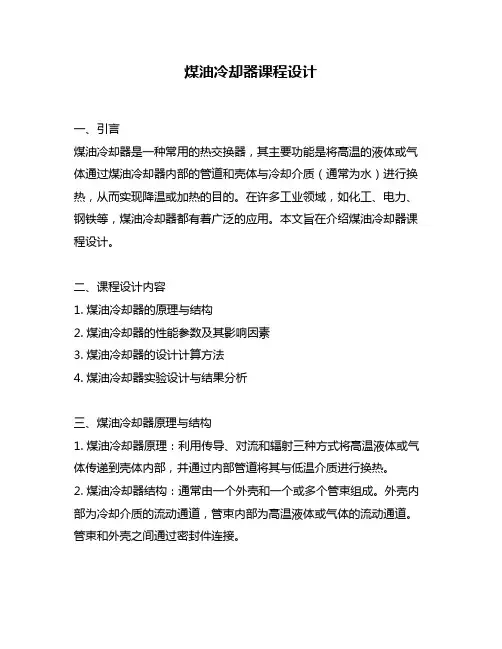

煤油冷却器课程设计一、引言煤油冷却器是一种常用的热交换器，其主要功能是将高温的液体或气体通过煤油冷却器内部的管道和壳体与冷却介质（通常为水）进行换热，从而实现降温或加热的目的。
在许多工业领域，如化工、电力、钢铁等，煤油冷却器都有着广泛的应用。
本文旨在介绍煤油冷却器课程设计。
二、课程设计内容1. 煤油冷却器的原理与结构2. 煤油冷却器的性能参数及其影响因素3. 煤油冷却器的设计计算方法4. 煤油冷却器实验设计与结果分析三、煤油冷却器原理与结构1. 煤油冷却器原理：利用传导、对流和辐射三种方式将高温液体或气体传递到壳体内部，并通过内部管道将其与低温介质进行换热。
2. 煤油冷却器结构：通常由一个外壳和一个或多个管束组成。
外壳内部为冷却介质的流动通道，管束内部为高温液体或气体的流动通道。
管束和外壳之间通过密封件连接。
四、煤油冷却器性能参数及其影响因素1. 热传导系数：指单位时间内单位面积的热量传递量。
2. 换热面积：指内部管道和外壳之间的有效换热面积。
3. 流体流速：指液体或气体在管道中的流速。
4. 温度差：指高温液体或气体与低温介质之间的温度差异。
5. 影响因素：包括介质物性、管束结构、流体流量等。
五、煤油冷却器设计计算方法1. 确定换热量和换热面积；2. 计算传热系数；3. 确定壳程和管程流量；4. 计算壳程和管程压降；5. 选择管束结构及材料。
六、煤油冷却器实验设计与结果分析1. 实验目的：验证理论计算结果，分析影响换热效果的因素。
2. 实验内容：利用实验装置进行不同流量、温度差等条件下的换热实验。
3. 实验结果分析：根据实验数据分析影响换热效果的因素，并与理论计算结果进行比较。
七、总结煤油冷却器是一种重要的热交换设备，其设计涉及多个方面的知识。
通过本文的介绍，读者可以了解到煤油冷却器的原理与结构、性能参数及其影响因素、设计计算方法以及实验设计与结果分析等方面的内容。
同时，本文也为相关领域的工程师和科学家提供了参考和指导。
化工原理课程设计煤油冷却器的设计（）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的（），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用（）的规定，即：按照学校要求提交（）的印刷本和电子版本；学校有权保存（）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存；在不以赢利为目的前提下，学校可以公布的部分或全部内容。
作者签名：日期：本设计的任务就是完成一满足生产要求的列管式换热器的设计和选型。
本设计的核心是计算换热器的传热面积，进而确定换热器的其他尺寸或选择换热器的型号。
由总传热速率方程可知，要计算换热面积，得确定总传热系数和平均温差。
由于总传热系数与换热器的类型、尺寸、流体流到等诸多因素有关，----而平均温差与两流体的流向、辅助物料终温的选择有关，因此管壳式换热器设计和选型需考虑许多问题。
通过多次核算和比较，设计结果如下：带膨胀节的固定管板式换热器，选用φ25Χ2.5的碳钢管，换热面积为131.4 m²，且为双管程单壳程结构，传热管排列采用组合排列法，即每程内均按正三角形排列，隔板两侧采用正方形排列。
管数为300，管长为6m，管间距为32mm，折流板形式采用上下结构，其间距为150mm，切口高度为25%，壳体内径为700mm，该换热器可满足生产需求。
The task of this design is to plete a meet the production requirements of shell and tube heat exchanger design and type selection. The total heat transfer rate equation shows that to calculate heat transfer area, you must determine the total heat transfer coefficient and the mean temperature difference. Through the repeated calculation and parison, design results are as follows. Fixed tube plate heat exchanger with expansion joint, Select phi2525 carbon steel pipe, heat transfer area of 131.4 square meters, And for the tube side shell side of the single structure, the pipe arrangement method, namely each way are sorted by regular triangle, diaphragm use square is arranged on both sides. Pipe number is 300, the length is 6 meters, tube spacing is 32 mm, baffle plate form adopts up and down structure, the spacing is 150 mm, incision height was 25%, the shell inside diameter is 700 mm, the heat exchanger can meet the production requirements.热交换器，简称换热器，是在不同温度的流体间，进行传递热能的装置。
换热器在化工、石油、动力、制冷、食品等各领域应用十分广泛，在日常生活中传热设备也随处可见，是不可缺少的工艺设备之一。
因此换热设备的研究备受世界各国政府及研究机构的高度重视，在全世界第一次能源危机及在节约能源上研究新途径。
在研究投入大、人力资源配备足的情况下，一批具有代表性的高效换热器和强化传热原件诞生了。
这对提高能量的利用效率有着很大的促进作用，对社会效益非常显著，从另一方面大大缓解了能源的紧张状况。
在化工厂的建设中，换热器通常约占总投资的11%；在现代石油炼厂中，换热器约占全部工艺设备投资的40%左右。
近年来随着节能技术的发展，应用领域不断扩大，利用换热器进行高温和低温热能回收带来了显著的经济效益。
目前，在换热设备中，使用量最大的是管壳式换热器。
列管式换热器的应用已具有很悠久的历史。
现在，它被当作一种传统的标准换热器设备在很多工业部门中大量使用，尤其在化工、石油、能源设备等部门所使用的换热器中，列管式换热器仍处于主导地位。
同时板式换热器也已成为高效、紧凑的换热设备，大量地应用于工业中。
本文主要是对列管式换热器的设计和运用进行介绍。
设计任务书设计任务及操作条件（1）处理能力 19.8 104t/a煤油（2）设备形式列管式换热器（3）操作条件①煤油：入口温度140℃，出口温度40℃。
②冷却介质：循环水，入口温度30℃，出口温度40℃。
③允许压降：不大于105Pa。
④煤油定性温度下的物性数据：密度：ρc＝825kg/m3黏度：μc＝0.000715Pa﹒s定压比热容：Cpc＝2.22kJ/(kg﹒℃）热导系数：λc＝0.14W/(m﹒℃)⑤每年按330天计，每天24小时连续运行。
（4）建厂地址天津地区设计要求：选择适宜的列管式换热器并进行核算。
第1章设计综述1.1换热器分类换热器是许多工业部门的通用设备。
根据不同的目的不同，换热器可以是热交换器、加热器、冷却器、蒸发器、冷凝器等。
根据冷、热流体热量交换的方式，换热器可以分为以下三大类：⑴直接接触式换热器这类换热器的主要工作原理是两种介质接触而相互传递热量，实现传热，接触面积直接影响到传热。
这类换热器的介质通常是一种是气体，另一种为液体，主要是以塔设备为主体的传热设备，但通常又涉及传质，故很难区分与塔器的关系，通常归口味塔式设备，电厂用凉水塔为最典型的直接接触式换热器。
⑵蓄热式换热器蓄热式换热器主要由对外充分隔热的蓄热室构成，室内装由热容量大的固定填充物。
热流体通过蓄热室时将冷的填充物加热，当冷流体通过时则将热量带走。
热、冷流体交替通过蓄热室，利用固体填充物来积蓄或放出热量而达到热交换的目的。
蓄热器结构简单，可耐高温，常用于高温气体热量的利用或冷却。
其缺点是设备体积较大，过程是不定常的交替操作，且不能完全避免两种流体的掺杂。
所以这类设备化工上用的不多。
⑶间壁式换热器其特点是在冷、热流体之间用以金属壁（或石墨等导热性能良好的非金属壁）隔开，使两种流体在不发生混合的情况下进行热量传递。
从传热的基本特征分类，间壁式换热器可分为管式和板式。
其中包括夹套式换热器、沉浸式蛇管换热器、喷淋式换热器、套管式换热器、列管式换热器以及其他高效换热器。
1.2 列管式换热器的类型⑴固定管板式换热器固定管板式换热器的两端和壳体连为一体，管子则固定于管板上，它的结构简单；在相同的壳体直径内，排管最多，比较紧凑；由于这种结构是壳侧清洗困难，所以壳程宜用于不易结垢和清洗的流体。
当管束和壳体之间的温差太大而产生不同的热膨胀时，常会使管子与管板的接口脱开，从而发生介质的泄露。
为此在外壳上焊以膨胀节，但它仅能减小而不能完全消除由于温差而产生的热应力，且在多程换热器中，这种方法不能照顾到管子的相对移动。
由此可见，这种换热器比较适合用于温差不大或温差较大但壳程压力不高的场合。
⑵浮头式换热器浮头式换热器针对固定管板式的缺陷做了结构上的改进。
两端管板只由一端与管体完全固定，另一端则可相对于壳体作某些移动，该端称之为浮头，如图1-2所示。
此类换热器的管束膨胀不受壳体的约束，所以壳体与管束之间不会由于膨胀量的不同而产生热应力。
而且在清洗和检修时，仅需要将管束从壳体中抽出即可，所以能适用于管壳壁间温差较大，或易于腐蚀和易结垢的场合。
但该类换热器结构复杂、本中，造价约比固定管板式高20%左右，材料消耗量大，而且由于浮头的端盖在操作中无法检查，所以在制造和安装时要注意其密封，以避免发生内漏，管束和壳体的间隙较大，在设计时要避免短路。
至于壳程的压力也受滑动接触的密封限制。
⑶U形管换热器见图1-3为一U形管换热器，其结构特点为每根管子都弯成U形，两端固定在同一块管板上，封头用隔板分成两室，故相当于双管程。
这类换热器的特点是：管束可以自由伸缩，不会因管壳之间的温差而产生热应力，热补偿性能好；管程为双管程，流程较长，流速较高，传热性能较好；承压能力强；管束可以从壳体内抽出，便于检修和清洗，且结构简单，造价便宜。
但管内清洗不便，管束中间部分的管子难以更换，又因最内层管子弯曲半径不能太小，在管板中心部分布管不紧凑，所以管子数不能太多，且管束中心部分存在间隙，使壳程流体易于短路而影响壳程换热。
此外，为了弥补弯管后壁管的减薄，直管部分必须用壁较厚的管子。
这就影响了它的使用场合，仅宜用于管壳壁温相差较大，或壳程介质易结垢而管程介质不易结垢，高温、高压、腐蚀性强的情形。
⑷填料函式换热器此类换热器的管板也仅有一端与壳体固定，另一端采用填料函密封，如图1-4所示。
它的管束也可自由膨胀，所以管壳之间不会产生热应力，且管程和壳程都能清洗，结构较浮头式简单，造价较低，加工制造方便，材料消耗较少。
但由于密封处易于泄露，故壳程压力不能过高，也不宜用于易挥发、易燃、易爆、有毒的场合。
1.3 列管式换热器的结构1.3.1 管程结构介质流经传热管内的通道部分称为管程。
⑴换热管布置和排列间距常用换热管规格有Ф19×2mm、Ф25×2mm(1Cr18Ni9Ti)、Ф25×2.5（碳钢10）。
换热管管板上的排列方式有正方形直列、正方形错列、三角形错列和三角形直列和同心圆排列，如图1所示。
图1换热管排列方式正三角形排列结构紧凑；正方形排列便于机械清洗；同心圆排列用于小壳径换热器，外圆管布均匀，结构更为紧凑。
我国换热器系列中，固定管板式多采用正三角形排列；浮头式则以正方形错列排列居多，也有正三角形排列。
对于多管程换热器，常采用组合排列方式。
每程内都采用三角形排列，而在各程之间为了便于安装，采用正方形排列。
管间距（管中心的间距）t与外管径d。
