下载文档原格式
第三章碾压混凝土性能碾压混凝土作为干硬性混凝土通常是由未水化的水泥熟料颗粒、水化水泥、水和少量的空气以及水和空气占有的孔隙网组成。
因此，它是一个固－液－气三相组成的多孔体。
3.1 力学性能3.1.1 抗压强度碾压混凝土的抗压强度与水泥的标号与用量、水灰比、矿物掺和料的种类与掺量及骨料种类与用量等密切相关。
由于我国碾压混凝土筑坝特点是少水泥用量、高粉煤灰掺量，因此，我们认为碾压混凝土的抗压强度主要是由水灰比和粉煤灰掺量决定的。
3.1.2 抗拉强度综合我国碾压混凝土筑坝技术，碾压混凝土在配合比设计上已经形成少水泥用量、高粉煤灰掺量的特点。
碾压混凝土的抗拉强度与常态混凝土一样，随着水胶比的增大而降低，随抗压强度的增加而增加。
因此，影响碾压混凝土抗压强度的因素同样是影响抗拉强度的因素。
3.2 变形性能3.2.1 弹性模量碾压混凝土的抗压弹性模量的主要影响因素是骨料的弹性模量、混凝土的配合比、抗压强度及龄期等。
混凝土所用骨料的弹性模量越高、混凝土配合比种所含骨料（特别是粗骨料）比例越大、混凝土抗压强度越高、龄期越长,则弹性模量越高.此外,碾压混凝土早期强度（ 14 d 以内）较低,发展较慢,因此早期弹性模量更低.3.2.2 极限拉伸值3.2.3 徐变在大体积混凝土结构如混凝土坝中, 徐变能降低温度应力, 减少裂缝。
所以, 应在保持强度不变的条件下, 设法提高混凝土的徐变, 从而提高其抗裂性。
碾压混凝土的徐变受诸多因素的影响。
它们是：混凝土的灰浆率、水泥的性质、骨料的矿物成分与级配、混凝土配合比、加荷龄期、力与持荷时间、构件尺寸等。
在不同龄期加荷条件下, 徐变变形都随粉煤灰掺量的增大而减小。
在原材料相同的情况下, 混凝土的徐变变形与混凝土的灰浆率成正比。
我国目前常用的高粉煤灰掺量碾压混凝土的灰浆率低于常态混凝土, 因此总的徐变变形似乎应低于常态混凝土。
然而碾压混凝土特别是高粉煤灰含量的碾压混凝土的早期强度较低, 早期强度增长率较小, 因此早期持荷的徐变变形必然大于常态混凝土。

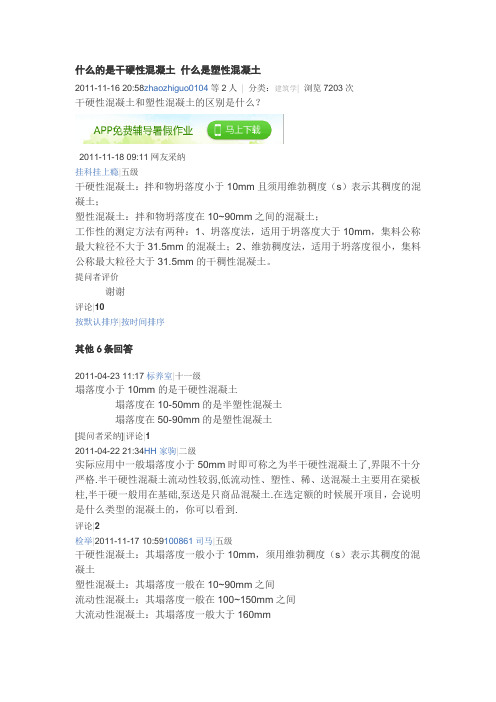

什么的是干硬性混凝土什么是塑性混凝土2011-11-16 20:58zhaozhiguo0104等2人|分类：建筑学|浏览7203次干硬性混凝土和塑性混凝土的区别是什么？2011-11-18 09:11网友采纳挂科挂上瘾|五级干硬性混凝土：拌和物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土；塑性混凝土：拌和物坍落度在10~90mm之间的混凝土；工作性的测定方法有两种：1、坍落度法，适用于坍落度大于10mm，集料公称最大粒径不大于31.5mm的混凝土；2、维勃稠度法，适用于坍落度很小，集料公称最大粒径大于31.5mm的干稠性混凝土。
提问者评价谢谢评论|10按默认排序|按时间排序其他6条回答2011-04-23 11:17标养室|十一级塌落度小于10mm的是干硬性混凝土塌落度在10-50mm的是半塑性混凝土塌落度在50-90mm的是塑性混凝土[提问者采纳]|评论|12011-04-22 21:34HH家驹|二级实际应用中一般塌落度小于50mm时即可称之为半干硬性混凝土了,界限不十分严格.半干硬性混凝土流动性较弱,低流动性、塑性、稀、送混凝土主要用在梁板柱,半干硬一般用在基础,泵送是只商品混凝土.在选定额的时候展开项目，会说明是什么类型的混凝土的，你可以看到.评论|2检举|2011-11-17 10:59100861司马|五级干硬性混凝土：其塌落度一般小于10mm，须用维勃稠度（s）表示其稠度的混凝土塑性混凝土：其塌落度一般在10~90mm之间流动性混凝土：其塌落度一般在100~150mm之间大流动性混凝土：其塌落度一般大于160mm干硬性混凝土和塑性混凝土的区别,主要是在混凝土的和易性(主要指标为混凝土的塌落度)：干硬性混凝土:混凝土拌合物的坍落度小于10MM且须用维勃稠度表示其稠度的混凝土.塑性混凝土:坍落度一般都大于30MM,如果是泵送混凝土一般坍落度控制在70~90MM。

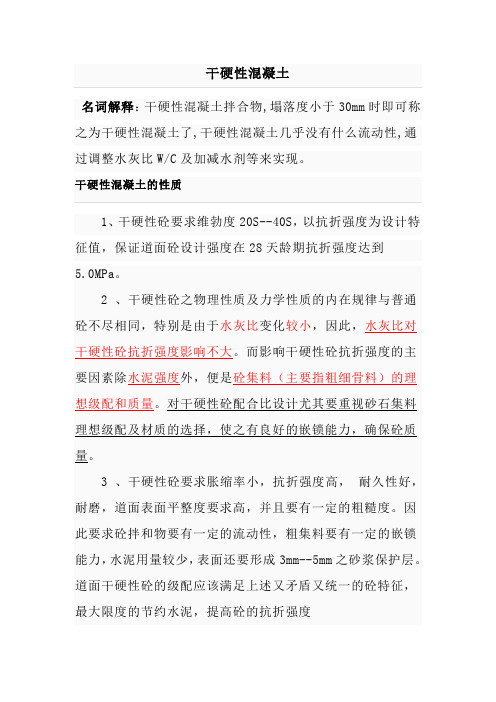

名词解释：干硬性混凝土拌合物,塌落度小于30mm时即可称之为干硬性混凝土了,干硬性混凝土几乎没有什么流动性,通过调整水灰比W/C及加减水剂等来实现。
干硬性混凝土的性质
1、干硬性砼要求维勃度20S--40S，以抗折强度为设计特征值，保证道面砼设计强度在28天龄期抗折强度达到
5.0MPa。
2 、干硬性砼之物理性质及力学性质的内在规律与普通砼不尽相同，特别是由于水灰比变化较小，因此，水灰比对干硬性砼抗折强度影响不大。
而影响干硬性砼抗折强度的主要因素除水泥强度外，便是砼集料（主要指粗细骨料）的理想级配和质量。
对干硬性砼配合比设计尤其要重视砂石集料理想级配及材质的选择，使之有良好的嵌锁能力，确保砼质量。
3 、干硬性砼要求胀缩率小，抗折强度高，耐久性好，耐磨，道面表面平整度要求高，并且要有一定的粗糙度。
因此要求砼拌和物要有一定的流动性，粗集料要有一定的嵌锁能力，水泥用量较少，表面还要形成3mm--5mm之砂浆保护层。
道面干硬性砼的级配应该满足上述又矛盾又统一的砼特征，最大限度的节约水泥，提高砼的抗折强度
混凝土料稀容易开裂,还是料稠容易开裂,为什么?
一般来说,混凝土料稀比料稠更易开裂.
因为混凝土的料稀必然是因为水灰比大.
混凝土的水灰比大必然造成混凝土终凝的收缩比大.所以容易开裂.
但是混凝土开裂的原因不只这一个.
1、与混凝土配合比有关.如果骨料的级配不符合要求时,容易造成开裂.
2、与混凝土终凝后的养护有关,如果在终凝后24小时及在未来7天内未能及时覆盖、浇水的话也会造成开裂.
3、与混凝土终凝后的成品保护有关,如果保护不好,上人、上料、上机械过早的话也会造成开裂
总之,混凝土开裂有很多原因,水灰比只是其中一种.。

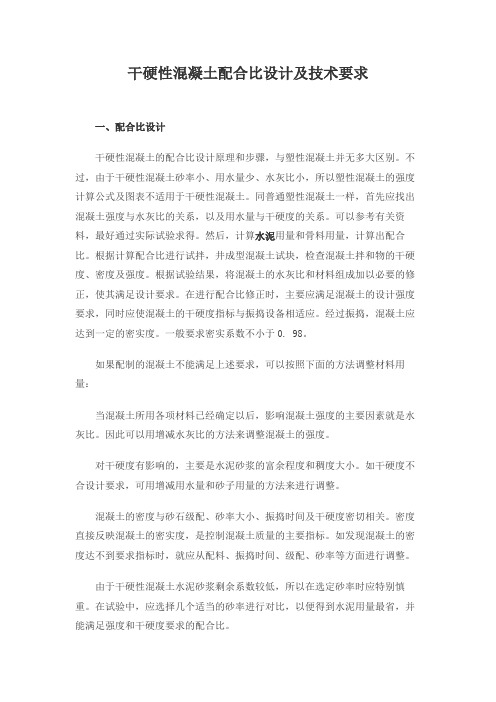

干硬性混凝土配合比设计及技术要求一、配合比设计干硬性混凝土的配合比设计原理和步骤，与塑性混凝土并无多大区别。
不过，由于干硬性混凝土砂率小、用水量少、水灰比小，所以塑性混凝土的强度计算公式及图表不适用于干硬性混凝土。
同普通塑性混凝土一样，首先应找出混凝土强度与水灰比的关系，以及用水量与干硬度的关系。
可以参考有关资料，最好通过实际试验求得。
然后，计算水泥用量和骨料用量，计算出配合比。
根据计算配合比进行试拌，井成型混凝土试块，检查混凝土拌和物的干硬度、密度及强度。
根据试验结果，将混凝土的水灰比和材料组成加以必要的修正，使其满足设计要求。
在进行配合比修正时，主要应满足混凝土的设计强度要求，同时应使混凝土的干硬度指标与振捣设备相适应。
经过振捣，混凝土应达到一定的密实度。
一般要求密实系数不小于0. 98。
如果配制的混凝土不能满足上述要求，可以按照下面的方法调整材料用量：当混凝土所用各项材料已经确定以后，影响混凝土强度的主要因素就是水灰比。
因此可以用增减水灰比的方法来调整混凝土的强度。
对干硬度有影响的，主要是水泥砂浆的富余程度和稠度大小。
如干硬度不合设计要求，可用增减用水量和砂子用量的方法来进行调整。
混凝土的密度与砂石级配、砂率大小、振捣时间及干硬度密切相关。
密度直接反映混凝土的密实度，是控制混凝土质量的主要指标。
如发现混凝土的密度达不到要求指标时，就应从配料、振捣时间、级配、砂率等方面进行调整。
由于干硬性混凝土水泥砂浆剩余系数较低，所以在选定砂率时应特别慎重。
在试验中，应选择几个适当的砂率进行对比，以便得到水泥用量最省，并能满足强度和干硬度要求的配合比。
二、技术要求1.材料的选用在材料选用方面应注意以下几点：(l)配制快硬高强度干硬性混凝土时，宜采用高标号的水泥，其标号不应低于混凝土标号的120%。
(2)干硬性混凝土的用砂应严格控制含泥量，并选用级配良好的粗、中砂。
砂中含泥量不得大于3%，含泥量过多会影响水泥与砂石的黏结，并增加水泥用量。
贫混，素混，干硬性混凝土最早的混凝土里面是没有钢筋的，这种混凝土称作素混凝土。
而素混凝土是很脆的，因此这样的混凝土只能用于房屋的基础、柱子等主要承受压力的结构，而不能用于房屋的大梁、楼板等主要承受拉力的结构。
混凝土科学的第一次革命是在素混凝土里面加入了钢筋，混凝土将钢筋紧紧地包裹在一起，这样的混凝土叫做钢筋混凝土。
钢筋混凝土在受到外来荷载的时候，两种材料发挥了各自的受力特性：素混凝土主要用来承受压力，钢筋主要用来承受拉力。
贫混凝土是由粗、细集料与一定的水泥和水配制而成的一种材料，其强度大大高于二灰稳定粒料、水泥稳定碎石等半刚性基层材料。
贫混凝土具有较高的强度和刚度，水稳性好、抗冲刷能力强。
贫混凝土由于胶结料含量少，空隙率一般较大，有利于界面水的排放。
贫混凝土能缓和土基的不均匀变形，可消除对路面的不利影响。
另外，贫混凝土还可以利用地方小泥窑生产的水泥，也可使用低标准的当地集料。
贫混是指用较少量水泥的混凝土,一般每立方砼为100～200kg 因而又称为经济混凝土.贫混凝土有湿贫混凝土、干贫混凝土和多孔贫混凝土三类,都具有良好的抗冲刷性能贫混凝土(Lean Concrete，简称LC)是由粗、细级配集料与一定水泥和水拌和而成的一种混凝上。
这种混凝上的水泥用量较普通混凝上低，有时也称经济混凝上(Econcrete) ,与水泥稳定碎石、二灰碎石等常用半刚性材料相比，具有较高的强度、刚度和整体性，抗冲刷、抗冻性、以及抗疲劳性能良好。
贫混凝土通常道路基层，和面层一起承受到车辆荷载和温度荷载的反复作用，结构设计时需考虑其疲劳性能。
实际应用中一般塌落度小于30mm时即可称之为干硬性混凝土了,界限不十分严格.干硬性混凝土几乎没有什么流动性。
干硬性混凝土基本性能
干硬性混凝土是指坍落度为零，显得干稠而难以流动的混凝土拌和物。
由于拌和物比较干稠，不易流动，因此对流动性的表示方法，与塑性混凝土不同。
塑性混凝土用坍落度表示，而干硬性混凝土则用干硬度即维勃度(s)表示。
根据干硬度的大小可把干硬性混凝土分成两类：普通干硬性混凝土(干硬度为30～200s)和特殊干硬性混凝土(干硬度大于200s)。
生产上一般多采用普通干硬性混凝土。
1.快硬早强
于硬性混凝土是一种快硬高强度混凝土，既能提高混凝土质量，又能节省水泥，可以广泛应用于装配式及预应力钢筋混凝土结构。
干硬度较低的也可以应用在现场浇筑少筋及无筋的整体结构中。
如果同时掺入减水剂，则更可以提高混凝土的强度。
采用于硬性混凝土，由于减少了单位用水量，在保持水泥用量不变的情况下，等于降低了水灰比，因而可以提高混凝土强度的50%左右。
当水灰比在0.4以下时，混凝土28d强度可以超出所使用的水泥标号。
干硬性混凝土强度的提高，不仅表现在28d强度上，同时也可以大大提高早期强度：ld可以达到28d 强度的15%，3d可以达到28d强度的50/，7d可以达到28d疆度的70%。
如果再适当掺入些早强剂，早期强度还可以提高的更多一些。
这样，就可以在不采用其他加热养护的条件下，使混凝土达到快硬早强的目的：如果在冬季施工，采用于硬性混凝土，只要辅以简单的蓄热措施，就可以保证满足强度要求。
在常温下施工，还可以起到提前拆模、增加模板周转率的目的。
2.节省水泥
由于干硬性混混凝土的用水量少，混凝土中的游离水分相应减少，内部留存的空隙和毛细管也随之减少，混凝土的密实性得以提高，从而可以大大提高混凝土的抗渗性和抗冻性。
同时还可以提高钢筋的握裹强度，减小干缩等，其他一系列物理性能，都可以得到相当的改善。
在保持混凝土的强度及硬化条件不变的情况上，干硬性混凝土较塑性混凝土能节省水泥101}1～95≯。
干硬性混凝土与塑性混凝土不同之处归纳起来主要是：单位用水量小，塑性混凝土的用水量一般约为180kg/m3左右，而干硬性混凝土的用水量一般只有110_150kg/m3;水灰比小，配制快硬高强度的干硬性混凝土，水灰比一般都在0.5以下，有的低至0. 30甚至0. 25;砂率小，由于和易性不同于塑性混凝土，因此砂率可以减少。
由于干硬性混凝土的用水量少，混凝土密实度提高。
因此，干硬性混凝土具有硬化快、密实度大、强度高、水泥用量少等优点。
在水泥的凝结和硬化一章中已经介绍了水泥的硬化原理。
当水泥与水接触后，水泥颗粒表面即与水产生水化作用，生成Ca(OH)。
并溶解于水中，而且这种作用将一直进行，直到形成Ca( OH)：饱和溶液。
水泥的凝结与硬化速度，则与液相中Ca(OH)：饱和溶液的形成速度密切相关。
而Ca(OH)。
饱和溶液的形成，一方面取决于水泥水化过程中生成的Ca(OH)。
数量及速度;另一方面，则与水化的起始石灰浓度有关。
前者属于水泥品种、矿物组成及硬化温度等方面的问题;后者则属于混凝土中用水量的问题。
由于干硬性混凝土单位用水量少，因此，在水化过程中，Ca(OH)2饱和溶液的形成是比较快的。
由于Ca(OH)：饱和溶液形成速度快，水泥的凝结与硬化乜就加快。
这就是干硬性混凝土硬化快和早期强度高的主要原因。
3.密实度高
干硬性混凝土与塑性混凝土比较，之所以能够提高强度，还应该从干硬性混凝土的组织结构来进行分析。
在混凝土中，如果砂率大，水泥浆多，则骨料间的砂浆层增厚。
此时，砂浆层将成为一种受荷重的材料。
但由于砂浆是薄弱部分，因此混凝土强度不高。
而干硬性混凝土，由于砂率小，水泥砂浆相对减少，经过强力振捣，石子在混凝土中将形成紧密的骨架，骨料间砂浆层较薄。
当外荷作用时，主要由石子骨架来支承。
由于石子强度高，所以混凝土强度就高。
另外，由于干硬性混凝土用水量少，水灰比小，能减少析水，改善了界面区的结构，从而能增加混凝土的密实度，提高水泥浆与砂粒、水泥浆与粗骨料间的胶结强度。
