01 QC七大手法-特性要因图(鱼骨图)

QC七大手法品管七手法，也叫品管七工具,是目前全世界都应用比较广的品质管理工具,它具有简单、实用的特性。

它们分别是:查检表、层别法、鱼骨图、柏拉图、散布图、管制图、直方图。

QC七大手法，是一种管理用的工具，学习它就需要掌握它们的主要精神和思考模式。

它们之间的应用关系如下：查检表:用来在现场收集数据,尽量让现场作业简单而有效，它是其它六手法的起点。

层别法：用来对收集来的数据进行分类，以利于统计分析,找出细部问题,通常需要查检表设定相并没有栏位，也是其它手法的一个基础。

鱼骨图：用来对一个现象或结果进行原因深入细致的分析，通常用来找原因及因素，最好同层别法结合起来使用。

柏拉图:用来对多种问题或原因进行分析,找出最大问题或原因，以利用工具积极地提升，实现花较少成本做好更多的事情。

散布图：用来对收集来两个或两个以上的问题或特性的数据，找出之间可能的相关性.管制图：用来了解品质在过程中的变化状态和预测品质下一步可能之状况，有助于提前发现问题，是实现第一次就把事情做好的基本步骤之一.如图所示：第一种手法-—查检表（Check Sheet）一、定义查检表就是一种为了便于收集数据，使用简单记号填记并予统计整理，并作进一步分析或作为核对、检查之用的一种表格或图表.二、查检表的种类1、记录用(或改善用)查检表主要功用在于根据收集的数据以调查不良项目、不良主因、工程分布、缺点位置等状况,并作为原始记录的凭证。

2、点检用查检表主要功用是为要确认作业实施、机械整备的实施状况，或为预防发生不良或事故、确保安全时使用。

三、查检表作法1、查检表设计的步骤A、明确目的—-将来要能提出改善对策及数据，因之必需把握现状解析，与使用目的相配合。

B、决定查检项目——从特性要因图圈选的4～6项决定。

C、决定检查的方式——全检或抽检。

D、决定查检细则-—查检基准、查检数量、查检时间与期间、查检对象之决定，并决定收集者、记录符号.E、设计表格实施查检。

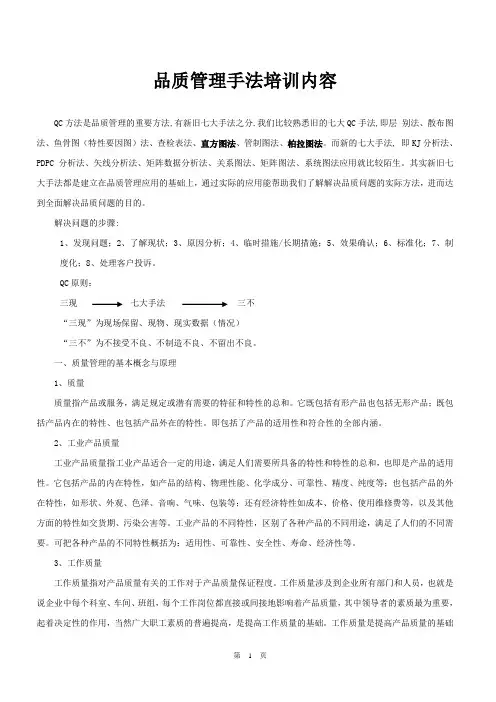

品质管理手法培训内容QC方法是品质管理的重要方法,有新旧七大手法之分.我们比较熟悉旧的七大QC手法,即层别法、散布图法、鱼骨图（特性要因图）法、查检表法、直方图法、管制图法、柏拉图法。

而新的七大手法, 即KJ分析法、PDPC分析法、矢线分析法、矩阵数据分析法、关系图法、矩阵图法、系统图法应用就比较陌生。

其实新旧七大手法都是建立在品质管理应用的基础上，通过实际的应用能帮助我们了解解决品质问题的实际方法，进而达到全面解决品质问题的目的。

解决问题的步骤:1、发现问题；2、了解现状；3、原因分析；4、临时措施/长期措施；5、效果确认；6、标准化；7、制度化；8、处理客户投诉。

QC原则：三现七大手法三不“三现”为现场保留、现物、现实数据（情况）“三不”为不接受不良、不制造不良、不留出不良。

一、质量管理的基本概念与原理1、质量质量指产品或服务，满足规定或潜有需要的特征和特性的总和。

它既包括有形产品也包括无形产品；既包括产品内在的特性、也包括产品外在的特性。

即包括了产品的适用性和符合性的全部内涵。

2、工业产品质量工业产品质量指工业产品适合一定的用途，满足人们需要所具备的特性和特性的总和，也即是产品的适用性。

它包括产品的内在特性，如产品的结构、物理性能、化学成分、可靠性、精度、纯度等；也包括产品的外在特性，如形状、外观、色泽、音响、气味、包装等；还有经济特性如成本、价格、使用维修费等，以及其他方面的特性如交货期、污染公害等。

工业产品的不同特性，区别了各种产品的不同用途，满足了人们的不同需要。

可把各种产品的不同特性概括为：适用性、可靠性、安全性、寿命、经济性等。

3、工作质量工作质量指对产品质量有关的工作对于产品质量保证程度。

工作质量涉及到企业所有部门和人员，也就是说企业中每个科室、车间、班组，每个工作岗位都直接或间接地影响着产品质量，其中领导者的素质最为重要，起着决定性的作用，当然广大职工素质的普遍提高，是提高工作质量的基础。

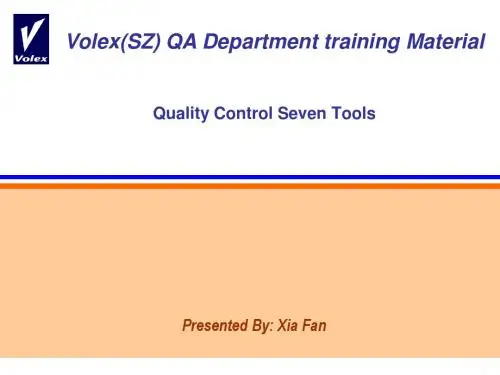

Volex(SZ) QA Department training MaterialQuality Control Seven ToolsPresented By: Xia Fan2th April. 2001Suzhou Quality1Quality Control Seven Tools品质管理需要用科学的管理方法和统计技术，对影响品质的各方面因素进行系统的考虑；对相关数据进行收集、处理、分析；找出形成原因和解决方法；实施改进。

Quality Control Seven Tools品质管理活动中所运用的统计手法一般称为“QC七大手法”：1、检查表（又称点检表）——收集、整理资料；根据事实、数据说话。

2、柏拉图（又称排列图）——确定主导因素；并非对所有原因采取处置，而是先就其中影响较大的2~3项采取措施。

3、因果图（又称特性要因图、鱼骨图）——寻找引发结果的原因；整理原因与结果之关系，以探讨潜伏伏性的问题。

Quality Control Seven Tools4、分层法（又称层别法）——从不同角度层面发现问题；所有数据不可仅止于平均，须根据数据的层次，考虑适当分层。

5、散布图（又称散点图）——展示变量之间的线性关系；6、直方图（数次表）——展示过程的分布情况；凡事物不能完全单用平均值来考虑，应该了解事物均有变异存在，须从平均值与变异性来考虑-。

7、控制图（又称管控图）——识别波动的来源；凡事物不能完全单用平均值来考虑，应该了解事物均有变异存在，须从平均值与变异性来考虑-Quality Control Seven Tools具体步骤是：1、问题的把握点（柏拉图、直方图），2、对问题的现状分析（控制图、检查表、散布图、层别法），3、改善对策实施（利用各种统计方法及固定的技术），4、实施结果的确认（推移图、柏拉图），5、标准化。

Quality Control Seven Tools1.什么是检查表：检查表是一种为了便于收集数据而设计的表格。
