一类根据瓦楞纸板原纸,即面纸和芯纸的测试强度来进行计算, 另

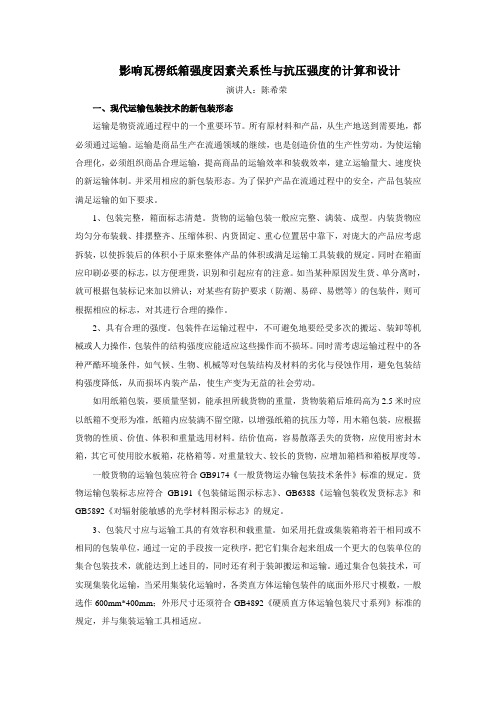

影响瓦楞纸箱强度因素关系性与抗压强度的计算和设计演讲人：陈希荣一、现代运输包装技术的新包装形态运输是物资流通过程中的一个重要环节。

所有原材料和产品，从生产地送到需要地，都必须通过运输。

运输是商品生产在流通领域的继续，也是创造价值的生产性劳动。

为使运输合理化，必须组织商品合理运输，提高商品的运输效率和装载效率，建立运输量大、速度快的新运输体制。

并采用相应的新包装形态。

为了保护产品在流通过程中的安全，产品包装应满足运输的如下要求。

1、包装完整，箱面标志清楚。

货物的运输包装一般应完整、满装、成型。

内装货物应均匀分布装载、排摆整齐、压缩体积、内货固定、重心位置居中靠下，对庞大的产品应考虑拆装，以使拆装后的体积小于原来整体产品的体积或满足运输工具装载的规定。

同时在箱面应印刷必要的标志，以方便理货，识别和引起应有的注意。

如当某种原因发生货、单分离时，就可根据包装标记来加以辨认；对某些有防护要求（防潮、易碎、易燃等）的包装件，则可根据相应的标志，对其进行合理的操作。

2、具有合理的强度。

包装件在运输过程中，不可避免地要经受多次的搬运、装卸等机械或人力操作，包装件的结构强度应能适应这些操作而不损坏。

同时需考虑运输过程中的各种严酷环境条件，如气候、生物、机械等对包装结构及材料的劣化与侵蚀作用，避免包装结构强度降低，从而损坏内装产品，使生产变为无益的社会劳动。

如用纸箱包装，要质量坚韧，能承担所载货物的重量，货物装箱后堆码高为2.5米时应以纸箱不变形为准，纸箱内应装满不留空隙，以增强纸箱的抗压力等，用木箱包装，应根据货物的性质、价值、体积和重量选用材料。

结价值高，容易散落丢失的货物，应使用密封木箱，其它可使用胶水板箱，花格箱等。

对重量较大、较长的货物，应增加箱档和箱板厚度等。

一般货物的运输包装应符合GB9174《一般货物运办输包装技术条件》标准的规定。

货物运输包装标志应符合GB191《包装储运图示标志》、GB6388《运输包装收发货标志》和GB5892《对辐射能敏感的光学材料图示标志》的规定。

单瓦单面瓦楞纸板于1871年，由美国工程师爱伯特·琼斯(Athert L．Jones)发明，当时作为缓冲材料用来包裹易碎的玻璃、陶瓷器皿。

后来经奥利尔·朗(oliver. Long)改进形成了类似于现在常用的双面瓦楞纸板。

瓦楞纸板具有良好的弹性，强度与挺度，用它制造的纸箱和纸盒包装商品，与传统的木箱、金属桶比较，表现出许多优越性，因此被越来越广泛的应用。

目前在纸制品包装发达的国家，瓦楞纸板的比重几乎占整个包装材料的1/3～l/4。

一、定义1、瓦楞纸是指瓦楞原纸经过起楞加工后，形成有规律且永久性的纸。

2、瓦楞纸板是指由一层或多层瓦楞纸粘合在若干层纸或纸板之间，用于制造瓦楞纸箱的一种复合纸板。

3、瓦楞纸板最小综合定量是指除瓦楞纸以外的组成瓦楞纸板的各层纸或纸板的定量之和。

二、瓦楞纸板的种类(一)、根据瓦楞的齿形分类1．V型瓦楞 2．U型瓦楞 3．UV型瓦楞(二)、根据瓦楞楞型分类1．A型瓦楞 2．B型瓦楞 3．C型瓦楞 4．E型瓦楞(三)、根据瓦楞的层数分类1．单楞单面瓦楞纸板2．单楞双面瓦楞纸板3．双楞双面(五层)瓦楞纸板4．三楞双面(七层)瓦楞纸板(四)我国对于瓦楞纸板的分类规定GB/T6544－2008《瓦楞纸板》的标准规定：分为单瓦楞纸板(三层瓦楞纸板)、双瓦楞纸板(五层瓦楞纸板)、三瓦楞纸板(七层瓦楞纸板)三大类。

又根据瓦楞纸板的最小综合定量将单、双瓦楞纸板又各分成5类，将三瓦楞纸板分成4类；每类又根据耐破强度或边压强度(瓦楞原纸、箱纸板和粘合剂是生产瓦楞纸板的主要原材料，它们的质量决定了瓦楞纸板的强度)分为优等品和合格品，共28种瓦楞纸板。

针对瓦楞纸板与瓦楞纸箱的检测设备如下:纸箱：纸箱抗压强度试验机，模拟汽车运输振动台，包装跌落试验机等纸板：纸板环压/边压/粘合强度试验机，纸板耐破度测定仪，水份测试仪，厚度计等。

瓦楞纸板概述第一节瓦楞纸板基础知识一、出口产品包装用瓦楞纸板（GB5034-85）1 术语1.1 瓦楞纸板由箱板纸和通过瓦楞辊加工成波形的瓦楞纸粘合而成的板状物.1.2 单瓦楞纸板由两层箱板纸（我们称为面纸和里纸）和一层瓦楞纸（我们也称芯纸）加工而成的瓦楞纸板。

1.3 双瓦楞纸板由两层箱板纸（我们称为面纸和里纸）、两层瓦楞纸（我们也称芯纸）和一层夹芯（我们也称中纸）加工而成的瓦楞纸板。

2 技术要求2.1 种类按照瓦楞纸板的物理强度，将单瓦楞纸板和双瓦楞纸板分别分为4种，见表1。

表1注：①水分是指瓦楞纸板离机后30-60min时的水分。

②表1不包括B型单瓦楞纸板和B/B型双瓦楞纸板。

③各项指标均按本标准附录A中规定的方法进行测试。

2.2 材料2.2.1 加工瓦楞纸板使用的箱板纸，必须符合表2的技术要求。

表22.2.2 加工瓦楞板使用的瓦楞原纸,必须符合表3的技术要求。

表3备注：实际测量纸张的实际厚度（挂面纸）：235g/m2 T=0.2925mm 231g/m2 T=0.3010mm 233g/m2 T=0.17mm2.2.3 加工瓦楞纸板使用淀粉粘合剂或使用具有同等粘合效果的其他粘合剂，不得使用硅酸钠。

2.3 楞型瓦楞楞型采用表4所列的3种。

表42.4.1 瓦楞纸板粘合牢固，瓦楞规整，无脏污、裂纹、折痕等有碍使用的缺点。

物理强度和水分含量必须符合表1的规定。

2.4.2 在每1m的单张瓦楞纸板上，不得有大于20mm的曲翘。

2.4.3 单瓦楞纸板的厚度，不能低于表4规定的相应瓦楞高度的上限数值，双瓦楞纸板的厚度，不能低于相应两种瓦楞高度的上限数值之和。

2.4.4 瓦楞纸板的规格尺寸要符合订货合同的规定。

纸板两端不粘合部分及不整齐部分不大于8mm。

3 验收规则3.1 瓦楞纸板应成批交货。

生产厂保证出厂的瓦楞纸板符合本标准的规定，并出具合格证。

3.2 需方按本标准进行验收。

当发现某项指标不符合本标准要求时，可对不合格的指标进行复验。

瓦楞纸箱抗压强度计算公式点击次数：1040 发布时间：2009-2-13 10:26:47东莞市天瑞试验设备有限公司瓦楞纸箱抗压强度计算公式Audo look6.0下载纸箱抗压强度一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。

①凯里卡特(K.Q.Kellicutt)公式a. 凯里卡特公式P——瓦楞纸箱抗压强度(N)；Px——瓦楞纸板原纸的综合环压强度(N/cm)；aXz——瓦楞常数；Z——瓦楞纸箱周边长(cm)；J——纸箱常数。

瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值(N/0.152m)Rmn ——瓦楞芯纸环压强度测试值(N/0.152m)C——瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板纸箱抗压强度公式中的15.2(cm)为测定原纸环压强度时的试样长度。

Z 值计算公式Z=2(L0+B)Z——纸箱周边长(cm)；L0——纸箱长度外尺寸(cm)B0——纸箱宽度外尺寸(cm)；a z X、J、C值可查表b.06 类纸箱抗压强度计算公式：P0201 ——0201 箱型用凯里卡特公式计算的抗压强度(N)；a——箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5％。

②马丁荷尔特(Maltenfort)公式P——瓦楞纸箱抗压强度(N)；CLT- O ——内、外面纸横向平压强度平均值(N/cm)。

③沃福(Wolf)公式Pm——瓦楞纸板边压强度(N/m)④马基(Makee)公式纸箱抗压强度Dx——瓦楞纸板纵向挺度(MN·m)Dy——瓦楞纸板横向挺度(MN·m)马基简易公式：包卷式纸箱抗压强度计算公式：PwA——包卷式纸箱抗压强度(N)；Pm ——瓦楞纸板边压强度(N/m)a——常数b——常数纸箱抗压强度⑤APM 计算公式考虑箱面印刷对抗压强度的影响。

a——箱面分类系数；s——纸板强度系数。

⑥由原纸纸箱抗压强度计算纸板强度的公式Pm ——瓦楞纸板边压强度(N/m)；R1——外面纸环压强度(N/0.152m)；R2——内面纸环压强度(N/0.152m)；CMT——瓦楞芯平压强度(N/0.152m)。

⽡楞纸箱基本知识⽡通纸箱类基本知识资料１．概述⽡楞纸箱是⼀种⽐较理想的包装容器。

他具有轻便、牢固、减振及适合机械化⽣产的特点。

多年来⼀直使⽤于运输包装和销售包装。

⽡楞纸箱以其精美的外观和在优良质量赢得了市场。

它除了保护商品、便于仓储、运输这外，还起到美化商品，宣传商品的作⽤。

尤其当今世界各个国家都⾮常重视环境保护的情况下，⽡楞纸箱具有回收再利⽤的优点，它利于环保，利于装卸运输，利于节约⽊材等。

2.材料⑴⽡楞原纸和箱板纸: 制作⽡楞纸板所⽤原纸有⾯纸和芯纸两种: ①制作⽡楞纸板中波纹的纸称作“芯纸”；②⽤于两⾯时的纸称作“⾯纸”或“⾥纸”。

在⽣产⽡楞纸箱时⼀般采⽤低克重的纸做芯纸，⾼克重的纸做⾯纸或⾥纸⑵⽡楞的形状：通常使⽤的⽡楞有U型和V型两种。

U型⽡-------楞顶是圆的，它的结构富有弹性，压时⼿感柔软，在弹性变形围具有很强的弹性恢复⼒。

U型⽡楞的使⽤寿命⽐V 型楞长，U型楞有利于提⾼机械粘合速度，粘合后⽡楞纸变化⼩，缺点是粘合剂⽤量⼤。

V 型⽡楞⼀整个楞由直线组合⽽成。

所⽣产的⽡楞纸板坚硬，其平⾯压⼒强度⽐U型⽡楞纸板⾼，粘合剂⽤量较U型楞少；缺点是⽣产的⽡楞纸板⼀旦受⼒超过弹性极限就完全丧失恢复⼒，⽡楞辊制造⼯艺复杂，经常发⽣楞顶断裂，⽡楞辊磨损较U型楞快根据U、V型⽡楞的优点，⼀种介于他们之间的“UV”型⽡楞应运⽽⽣，这种形状的⽡楞弥补了U型楞和V型楞的缺点。

⼆.纸类(纸的认识).yinghuibz.K: 指基重为200-250gsm⽜咭（gsm为g/m2的缩写）A: 指基重为140-199gsm⽜咭；B: 指基重为105-139gsm⽜咭；C: 指基重为110-180gsm的挂⾯；W：指⽩⽜咭或普通⽩咭；⽩⽜咭基重为135-185gsm；普通⽩咭基重为150-180gsm,3或9：指芯纸基重为85g-180g(加强芯，普通芯，特别芯）。

加强正⽜：习称美⽜，到少含有70﹪之⽊浆加⼯⽽成之原纸；正⽜：其机械强度僅次於美⽜的⽜咭原纸：使⽤⽊，草，废纸，或其它可加⼯成纸的物品，原纸主要⽤於加⼯⽡楞纸板，⽡楞纸箱，卡纸等．加强芯纸：习称加强芯，⾄少含有70﹪之⽊浆加⼯⽽成之原纸；原纸定级：主要是根据耐破度，环压强度对原纸进⾏分级⽽订．环保纸：使⽤100﹪的回收物品加⼯⽽成的原纸.三.坑型的认识A坑: 每30公分长之⽡楞糟数为36±3.这⽤作褥垫及体积易碎及幼细之物品.能提供出⾊的挺度及抗碎⼒.单位长度⽡楞数量最少,⽡楞最⾼,⽤于轻质产品包装时缓冲⼒得⼤, 所以应⽤最普遍.B坑: 每30公分长之⽡楞糟数为51±3,由於芯纸与裱⾯纸有较多接触点及⽀持点,表⾯较挺硕和扁平，这⽤於⾼质素之印及轧纸．单位长度⽡楞数量最多，⽡楞最低，其性能同Ａ型楞相反，⽤Ｂ型楞纸板制作的⽡楞纸箱能承受较⼤平⾯压⼒，适合作罐头和瓶类的包装。

瓦楞纸箱抗压强度计算公式一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算, 据瓦楞纸板的测试强度进行计算。

① 凯里卡特（K.Q.Kellicutt ）公式a.凯里卡特公式4 Y -P ――瓦楞纸箱抗压强度（N ）;Px ---瓦楞纸板原纸的综合环压强度（N/cm ）；aXz ---- 瓦楞常数；Z ----瓦楞纸箱周边长（cm ）；J ----纸箱常数瓦楞纸板原纸的综合环压强度计算公式如下Rn ――面纸环压强度测试值（N/0.152m ）Rmn ――瓦楞芯纸环压强度测试值（N/0.152m ） C ――瓦楞收缩率，单瓦楞纸板来说尸二片+尽4凡.J 15.2双瓦楞纸板公式中的15.2（cm ）为测定原纸环压强度时的试样长度。

Z 值计算公式另一类则直接根爲一马+竖+盘1「+Z=2（L0+B0）Z --- 纸箱周边长（cm）；L o --- 纸箱长度外尺寸（cm）B o --- 纸箱宽度外尺寸（cm）；a z X、J、C值可查表b.06类纸箱抗压强度计算公式:P = l,29（^ +7^）-1050P T6类纸腐拉七强度卓）;主体箱板抗压强度＜N）5P LPg--- 端咬抗压强度已=^0201' ~ -.BP R =兄DI（）L+ B舛呦——与主体箱板同村I讥0201纸箱抗压强度＜N）；——与端板同材质0201纸箱抗压强度（N）.&但卷式纸箱抗压强度计算公式^WA ~^0201 ' 0 Q 1.6 曰硼—一包卷武纸箱抗压强度（N）；尽趴——舟凯里卡特公式计算的0201纸箱抗压强度（N）：F揺盖长度筑——纸箱宽度外尺寸（皿》e.其他箱型抗床强度计算部分箱型可按F式计算P=刘包iP一一忆他轄型拭斥■强度（N）；P0201 ―― 0201箱型用凯里卡特公式计算的抗压强度（N）; a――箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5%②马丁荷尔特（Maltenfort ）公式尸二10.2厶号21.0屛一$广耳+a（cLT-O）^bP ――瓦楞纸箱抗压强度（N ）；CLT- O ――内、外面纸横向平压强度平均值（N/cm ）③沃福（Wolf）公式_ 1.1772 ^225- 0.121 77?? 41）n0&11二ioo^cPm ---- 瓦楞纸板边压强度（N/m）④马基（Makee ）公式Dx 瓦楞纸板纵向挺度（MN・m） Dy――瓦楞纸板横向挺度（MN・m）马基简易公式：P= 0.058 74^,7£?包卷式纸箱抗压强度计算公式：*心=召巴+力PwA ――包卷式纸箱抗压强度（N）; Pm 瓦楞纸板边压强度（N/m）a --- 常数b --- 常数⑤APM计算公式令BSF- 0*02028P=(BSF)4^BSF—.箱强度系数；P=》BSF，阪BSF'——箱面强度系数*W巫直箱而宽度考虑箱面印刷对抗压强度的影响。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*瓦楞纸板的边压强度和耐破强度计算公式：1.耐破强度：BST（Bursting Strength Test）耐破强度是静态破裂强度，单位千帕（Kpa）。

耐破强度可由耐破强度测试仪测定。

瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。

例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板（耐破强度）BST＝（面纸BST＋里纸BST）×0.95双瓦楞纸板（耐破强度）BST＝（面纸BST＋夹芯BST 里纸BST）*0.95 因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。

耐破强度与瓦楞层无关，是因为：一方面，瓦楞层的耐破强度比箱纸板低得多，另一方面，由于耐破强度是静态耐破裂强度，瓦楞层的缓冲更大，从而大大降低其耐破强度，以至于可忽略不计。

2.戳穿强度PET（Puncture Energy Test）戳穿强度是动态破裂强度，单位焦耳（J）。

它真实的反应了瓦楞纸板和纸箱受冲击的情况。

戳穿强度的确定比耐破强度复杂的多，因为它不仅与箱板纸有关，还与瓦楞层有关。

戳穿强度与耐破强度两者线性相关，实际推测中，可以根据耐破强度得到大致的戳穿强度，计算公式如下：PET＝0.0054BST＋2.163583.边压强度ECT（Edge Crush Test of Corrugated Fiberboard）和环压强度RCT（Ring Crush Test）边压强度即瓦楞纸板的边缘压缩强度，单位牛/米（N/m）。

环压强度RCT主要是指箱板纸和瓦楞纸的横向压缩强度，单位牛/米（N/m）。

瓦楞纸板的边压强度与箱板纸和瓦楞纸的环压强度RCT有关，计算公式如下：单瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率双瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋夹芯纸RCT＋第一层瓦楞纸RCT×相应楞率＋第二层瓦楞纸RCT×相应楞率%国外有一些包装科研机构通过大量研究工作，归纳出一系列的计算公式，芬兰一家包装科研机构做出了大量测试，得出的成果具有代表性，非常符合实际情况。

【转】瓦楞纸箱价格计算方法2011-07-10 21:26转载自djyjjyga2010最终编辑djyjjyga2010瓦楞纸箱价格计算方法（特别指出本文所用价格纯属虚构，）纸箱的结构表达式如下：面纸:纸名，重量/瓦纸：瓦纸强度，重量，楞型/芯纸：瓦纸强度，重量/里纸：纸名，重量实例：面纸牛皮卡300克/高瓦180克（A/B楞）/芯纸180克普瓦/里纸280克箱板纸瓦楞纸箱计价公式纸箱价格（元）=瓦楞纸板出厂每平方米价（元/m2）×纸箱展开面积（m2）一、瓦楞纸板出厂每平方米价的计算1．瓦楞纸板的组成瓦楞纸板主要分为三层瓦楞纸板、五层瓦楞纸板和七层瓦楞纸板。

三层瓦楞纸箱主要用于包装重量较轻的内包装物，三层瓦楞纸箱又叫单瓦楞纸箱其结构是由一张瓦楞纸两面各粘一张面纸组合而成。

五层瓦楞纸箱主要用于单件包装重量较轻且易破碎的内装物；五层瓦楞纸箱又叫双瓦楞纸箱，过去简称为三黄两瓦。

五层瓦楞纸箱的结构是由面纸、里纸、两张芯纸和两张瓦楞纸粘合而成，楞型的组合通常采用AB型（重庆地区药品包装以此型最多）、AC型、BC型、AE型或BE型。

七层瓦楞纸箱由下列纸板组成三层瓦楞箱板纸（主要用于重型商品的包装，如摩托车等）；组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而成。

瓦楞楞型的组合通常采用BAB型、BAA型、CAC型或BAC型2．统一瓦楞纸板的计量单位1）.一般纸箱厂购进时面纸、里纸、芯纸、瓦楞原纸均以吨价计算。

即各种面纸、里纸、芯纸、瓦楞原纸为每吨多少元，其单位表示为”元/吨”，而计算时必须换成”元/公斤”，如进价为5200元/吨，则按公斤算即为5200元/1000kg=5.20元/kg.2).一般纸张的重量通常讲克重，实际上应为每平方米多少克重即各种面纸、里纸、芯纸、瓦楞原纸重量均以”克/m2”为代表单位，为计算必须统一其用量单位，这里必须把“克/ m2” 换算成“kg/m2” 。

如购进300克的牛皮纸，即是300g/m2的牛皮纸，此时将“300克/m2”换算成(300/1000)kg/m2”，则得0.3kg/m2 。

瓦楞纸箱抗压强度计算公式纸箱抗压强度国一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。

a.凯里卡特公式P――瓦楞纸箱抗压强度（N ；Px――瓦楞纸板原纸的综合环压强度（N/cm）；aXz ――瓦楞常数；Z 瓦楞纸箱周边长（cm）；J 纸箱常数。

瓦楞纸板原纸的综合环压强度计算公式如下Rn――面纸环压强度测试值（N/0.152m）Rmn ――瓦楞芯纸环压强度测试值（N/0.152m）C――瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板F =百_鸟+尽+尽11匚+验口西纸箱抗压强度西公式中的15.2 （cm）为测定原纸环压强度时的试样长度Z值计算公式Z=2（L o+B）Z --- 纸箱周边长（cm）；L o 纸箱长度外尺寸（cm）B o——纸箱宽度外尺寸（cm）；a z X、J、C值^可查表b.06类纸箱抗压强度计算公式：+^）-1050P06类纸箱抗!弋强度（K）：P L——主体箱板抗用强度（N）；P B——端板杭压强度（N儿垃旳—与主体箱板同村质血01纸箱抗压强度（NhJJ201* ---- 与端板同材质0201纸箱抗压强度（Nhd.包卷式纸箱抗压强度计兒公式耳z =局0】0 ■ 6 x 1.6乌习血卷式纸箱抗压强度（NhA MI——用凯里卡特公式讣算的0201纸箱抗压强度（N）；F1< 度:mniW坷——猷箱宽度外尺扌（nun>ce.直他箱型抗压强度订算部分箱型可按F式讣算P=召珞Mp一览他稿型抗床强度（X）：P0201 ―― 0201箱型用凯里卡特公式计算的抗压强度（N）;a ――箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5%。

②马丁荷尔特（Maltenfort ）公式^ = 10.22^ + 21,0^-3.7/^ + ^（C£r-0） + 6P――瓦楞纸箱抗压强度（N）;CLT- O ――内、外面纸横向平压强度平均值（N/cm）。
