二值图像处理方法

图像边缘形态学处理基于H 值提取后的图像是一个二值图，对二值图像的数学形态学处理的基本思想如下：①、 输入的原始图像就是基于H 值提取的二值图，该二值图像是基于图像里肤色部分的轮廓。

然后对轮廓里的部分进行数学形态学处理。

②、 膨胀、腐蚀、开、闭等运算膨胀和腐蚀是所有符合形态变换或形态分析的基础。

如果用A 表示输入图像，B 便是结构元素，那么B 对A 进行膨胀的结果就是图像A 相对于结构元素B 的所有点平移b （b 属于结构元素）后的并集，而腐蚀的结果是图像A 相对于结构元素B 平移的-b 后的交集，他们的数学表达式分别为：膨胀：):(B b b A B A ∈+⋃=⊕ 腐蚀： ):(B b b A B A ∈-⋂=Θ膨胀可以填充图像中比结构元素小的空洞，及在图像边缘出现的小凹陷部分，有对图像外部滤波的作用；腐蚀可以消除图像中小的成分，有对图像内部滤波的作用，并将图像缩小。

形态开、闭运算是膨胀和复试的串行复合运算，他本身是最基本的形态滤波器，他们的数学表达式如下：开：B B A B A ⊕Θ=)( 闭： B B A B A Θ⊕=∙)(开运算是先腐蚀后膨胀，具有消除细小物体、在纤细处分离物体和平滑较大物体边界的作用。

闭运算是先膨胀后腐蚀，具有填充物体内细小空洞，连接临近物体和平滑物体边界的作用。

因为我们要处理的手势二值图像中间没有细小空洞，所以我们只需要使用开运算就可以达到目的。

③、 结构元素形态学图像处理的基本思想是利用一个称作结构元素的“探针”收集图像的信息。

当探针在图像中不断移动时，便可考虑图像各个部分间的相互关系，从而了解图像的结构特征。

结构元素是重要的、最基本的概念，它在形态变换中的作用相当于信号处理中的“滤波窗口”。

对同一幅图像，结构元素不同，则处理的结果也不同，所以结构元素在这里很重要。

二值图像形态学应用中，结构元素选取的原则往往是具有旋转不变性，或者至少镜像不变性的。

也就是说，结构元素的原点在其几何中心处，并且其他像素关于该原点呈对称状。

二值化方法二值化是图像处理中一种常用的阈值分割方法。

它可以将图像分割成黑白两种颜色，从而使图像更容易处理，并减少图像的尺寸大小。

换句话说，它是一种将图像转换成只有黑白两种颜色的方法。

二值化被广泛应用于各种图像处理应用程序中，包括图像掩码、模板匹配等。

它可以用于在自然图像中提取特定对象，也可以分离噪声，使图像易于识别。

此外，它还可以用于更高级的图像处理应用，如视觉检测和人脸识别。

二值化常用的方法有多种，比如自适应阈值法、最大类间方差法、最小阈值法等。

其中自适应阈值法是一种简单易行的方法，其核心是在每一个像素的领域内，根据灰度值的大小决定阈值。

它可以在不同的图像中针对不同的区域生成更好的阈值，从而产生更好的二值化结果。

最大类间方差法也称为“大津法”，是一种根据图像的灰度直方图来进行阈值分割的算法。

它从图像中提取灰度直方图，并使用类间方差来计算图像的最佳阈值。

它可以有效地分割图像，从而产生更好的二值化结果。

最小阈值法是一种针对噪声图像的阈值分割方法。

它使用一种特殊的算法来识别噪声，并找出最佳的阈值，使得噪声尽可能少地影响最终的二值化结果。

除了上述常用的阈值分割方法之外，还有一些其他的方法，比如变量凝聚分割、迭代阈值匹配等，可以用于更加精细的二值化处理。

此外，有些二值化算法还可以被应用于无线电信号处理。

二值化是图像处理中一种广泛应用的阈值分割方法，它可以使图像更有效地处理，并减少图像的尺寸大小。

它的主要目的是针对不同的图像种类生成最佳的阈值，以使图像得到最佳的二值化结果。

它也被广泛用于图像掩码、模板匹配等多种应用中，并且还可以被应用于更高级的图像处理应用程序，如视觉检测和人脸识别。

然而，由于它的复杂性，二值化方法仍需要更多的研究和改进，以使其在实际应用中产生更好的效果。

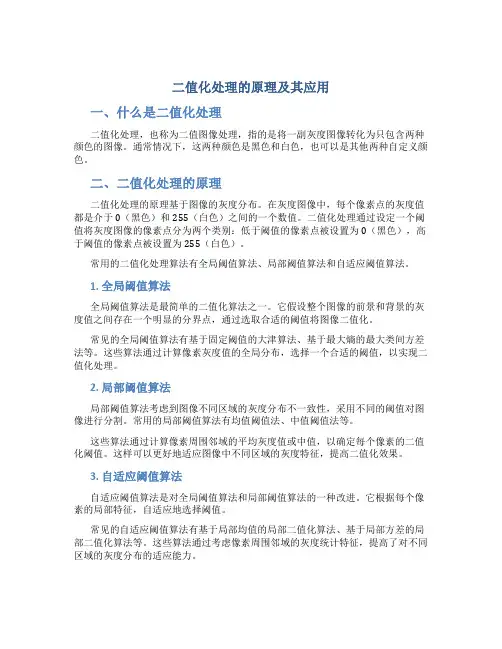

二值化处理的原理及其应用一、什么是二值化处理二值化处理，也称为二值图像处理，指的是将一副灰度图像转化为只包含两种颜色的图像。

通常情况下，这两种颜色是黑色和白色，也可以是其他两种自定义颜色。

二、二值化处理的原理二值化处理的原理基于图像的灰度分布。

在灰度图像中，每个像素点的灰度值都是介于0（黑色）和255（白色）之间的一个数值。

二值化处理通过设定一个阈值将灰度图像的像素点分为两个类别：低于阈值的像素点被设置为0（黑色），高于阈值的像素点被设置为255（白色）。

常用的二值化处理算法有全局阈值算法、局部阈值算法和自适应阈值算法。

1. 全局阈值算法全局阈值算法是最简单的二值化算法之一。

它假设整个图像的前景和背景的灰度值之间存在一个明显的分界点，通过选取合适的阈值将图像二值化。

常见的全局阈值算法有基于固定阈值的大津算法、基于最大熵的最大类间方差法等。

这些算法通过计算像素灰度值的全局分布，选择一个合适的阈值，以实现二值化处理。

2. 局部阈值算法局部阈值算法考虑到图像不同区域的灰度分布不一致性，采用不同的阈值对图像进行分割。

常用的局部阈值算法有均值阈值法、中值阈值法等。

这些算法通过计算像素周围邻域的平均灰度值或中值，以确定每个像素的二值化阈值。

这样可以更好地适应图像中不同区域的灰度特征，提高二值化效果。

3. 自适应阈值算法自适应阈值算法是对全局阈值算法和局部阈值算法的一种改进。

它根据每个像素的局部特征，自适应地选择阈值。

常见的自适应阈值算法有基于局部均值的局部二值化算法、基于局部方差的局部二值化算法等。

这些算法通过考虑像素周围邻域的灰度统计特征，提高了对不同区域的灰度分布的适应能力。

三、二值化处理的应用二值化处理在图像处理和计算机视觉领域被广泛应用。

以下是几个常见的应用场景：1.文字识别：二值化处理可以将图像中的文字区域与背景区域分开，使得文字更容易提取和识别。

2.边缘检测：二值化处理可以将图像中的边缘区域提取出来，用于图像的边缘检测和轮廓分析。

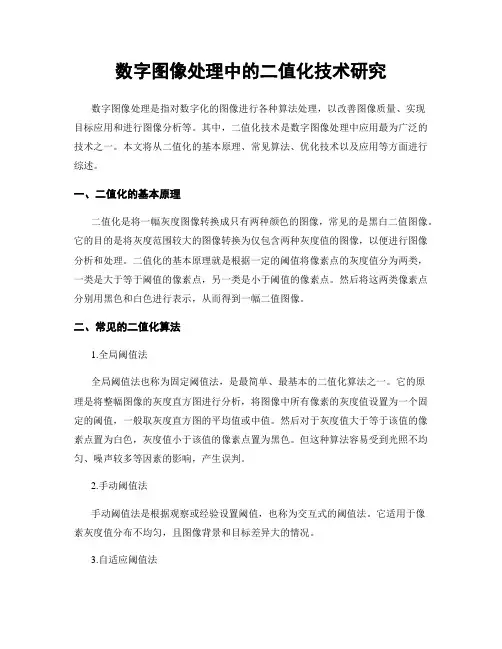

数字图像处理中的二值化技术研究数字图像处理是指对数字化的图像进行各种算法处理，以改善图像质量、实现目标应用和进行图像分析等。

其中，二值化技术是数字图像处理中应用最为广泛的技术之一。

本文将从二值化的基本原理、常见算法、优化技术以及应用等方面进行综述。

一、二值化的基本原理二值化是将一幅灰度图像转换成只有两种颜色的图像，常见的是黑白二值图像。

它的目的是将灰度范围较大的图像转换为仅包含两种灰度值的图像，以便进行图像分析和处理。

二值化的基本原理就是根据一定的阈值将像素点的灰度值分为两类，一类是大于等于阈值的像素点，另一类是小于阈值的像素点。

然后将这两类像素点分别用黑色和白色进行表示，从而得到一幅二值图像。

二、常见的二值化算法1.全局阈值法全局阈值法也称为固定阈值法，是最简单、最基本的二值化算法之一。

它的原理是将整幅图像的灰度直方图进行分析，将图像中所有像素的灰度值设置为一个固定的阈值，一般取灰度直方图的平均值或中值。

然后对于灰度值大于等于该值的像素点置为白色，灰度值小于该值的像素点置为黑色。

但这种算法容易受到光照不均匀、噪声较多等因素的影响，产生误判。

2.手动阈值法手动阈值法是根据观察或经验设置阈值，也称为交互式的阈值法。

它适用于像素灰度值分布不均匀，且图像背景和目标差异大的情况。

3.自适应阈值法自适应阈值法是根据图像在局部区域内的灰度值特征进行划分，常见的有局部均值法和Otsu法。

局部均值法是将像素点周围一定大小的区域内的灰度值作为阈值，并将该像素点二值化。

这种算法可以对灰度分布不均匀、光照不均匀等情况适用。

Otsu法是利用图像中目标与背景之间灰度值分布的偏差，自适应地确定一个能够最大程度区分两个类别的阈值。

4.基于形态学的阈值法形态学阈值法基于二值图像形态学操作的方法，能够有效去除噪声和骨骼化等图像处理，并能够保留目标的边界。

它的核心思想是基于图像特征对阈值进行判断，通常是先对图像进行形态学膨胀操作，然后求出局部的最大值，作为阈值进行二值化操作。

图像处理技术中的阈值分割与二值化方法在图像处理领域中，阈值分割与二值化方法是一种常用且重要的技术。

它们可以将一幅灰度图像分为多个亮度不同的区域，从而提取出我们感兴趣的目标。

阈值分割与二值化方法在很多应用中都有广泛的应用，比如目标检测、图像增强、字符识别等。

本文将详细介绍这两种方法的原理和常见应用。

我们来了解一下阈值分割的原理。

阈值分割是基于图像的灰度值来进行图像分割的一种方法。

它主要通过设置一个阈值，将图像中的像素根据其灰度与阈值的关系划分为两类：亮区域和暗区域。

对于每个像素，如果其灰度值大于阈值，则划分为亮区域，否则划分为暗区域。

这样，我们就可以得到一幅二值图像，其中亮区域的像素值为255（白色），暗区域的像素值为0（黑色）。

阈值分割方法有多种，常见的有全局阈值分割、自适应阈值分割和多阈值分割等。

全局阈值分割是在整幅图像上寻找一个全局的阈值进行分割，适用于图像中目标与背景之间的灰度差异较大的情况。

自适应阈值分割则是根据图像中每个像素周围的灰度值来确定其阈值，适用于图像中目标与背景之间的灰度差异较小的情况。

多阈值分割则是将图像分为多个灰度级别的区域，适用于图像中存在多个目标的情况。

除了阈值分割，二值化方法也是一种常见的图像处理技术。

二值化方法将一幅灰度图像转换为二值图像，即将所有像素的灰度值限定为两种取值：0和255。

这种方法可以将图像的细节信息保留，同时降低图像的复杂度。

常见的二值化方法有全局二值化和局部二值化。

全局二值化方法是通过设定一个全局的灰度阈值，将图像中的像素根据其灰度与阈值的关系划分为两类。

与阈值分割类似，全局二值化也是将灰度值高于阈值的像素设为255（白色），低于阈值的像素设为0（黑色）。

不同之处在于，全局二值化是在灰度图像上进行的操作，而阈值分割可以是在原始彩色图像上进行。

局部二值化方法与全局二值化方法相比，更加适用于灰度变化较大、光照不均匀的图像。

它将图像分成很多个小块，在每个小块上进行局部阈值分割。

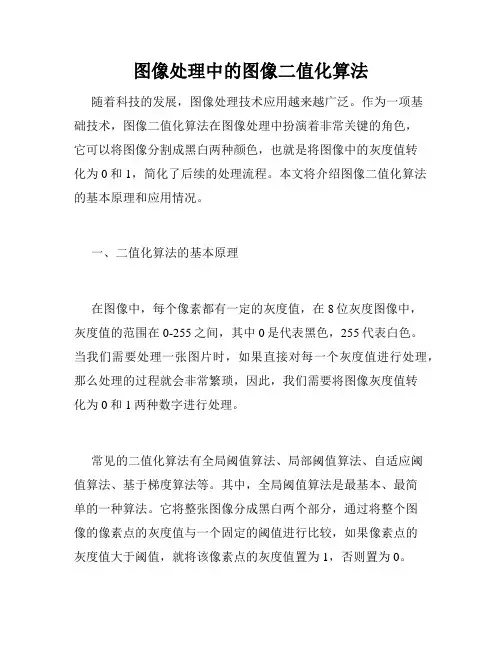

图像处理中的图像二值化算法随着科技的发展，图像处理技术应用越来越广泛。

作为一项基础技术，图像二值化算法在图像处理中扮演着非常关键的角色，它可以将图像分割成黑白两种颜色，也就是将图像中的灰度值转化为0和1，简化了后续的处理流程。

本文将介绍图像二值化算法的基本原理和应用情况。

一、二值化算法的基本原理在图像中，每个像素都有一定的灰度值，在8位灰度图像中，灰度值的范围在0-255之间，其中0是代表黑色，255代表白色。

当我们需要处理一张图片时，如果直接对每一个灰度值进行处理，那么处理的过程就会非常繁琐，因此，我们需要将图像灰度值转化为0和1两种数字进行处理。

常见的二值化算法有全局阈值算法、局部阈值算法、自适应阈值算法、基于梯度算法等。

其中，全局阈值算法是最基本、最简单的一种算法。

它将整张图像分成黑白两个部分，通过将整个图像的像素点的灰度值与一个固定的阈值进行比较，如果像素点的灰度值大于阈值，就将该像素点的灰度值置为1，否则置为0。

使用全局二值化算法的步骤如下：1.将图像读入到内存中；2.将图像转化为灰度图像；3.计算整个图像的平均灰度值，该平均灰度值作为全局阈值；4.将图像中每个像素点的灰度值与该全局阈值进行比较，灰度值大于等于该全局阈值的像素点赋值为255（代表白色），小于该阈值的像素点赋值为0（代表黑色）；5.输出处理后的图像。

当然，这种方法的缺点也非常明显，那就是无法适应不同场合下的图像处理需求，处理效果难以保证。

因此，我们需要更为灵活的算法和方法来进行二值化处理。

二、不同类型的二值化算法1.基于直方图的全局阈值法二值化算法中的全局阈值算法通常是将整个图像分成两类像素：一类像素比较暗，另一类像素比较亮。

在直方图中，该分割就是直方图上的两个峰。

我们可以通过直方图分析来确定这个阈值，并将灰度值低于阈值的像素变为黑色，将灰度值高于阈值的像素变为白色。

对于图像I(x,y)，它的灰度直方图h(i)可以表示为：h(i) = N(i) / MN (i=0,1,…,L-1)其中N(i)是图像中所有像素灰度值为i的像素数量，MN是总的像素数量，L是灰度级别数量（在8位图像中，L等于256）然后我们需要确定一个阈值T，所有像素点的灰度值小于T的变为黑色，大于等于T的变为白色。

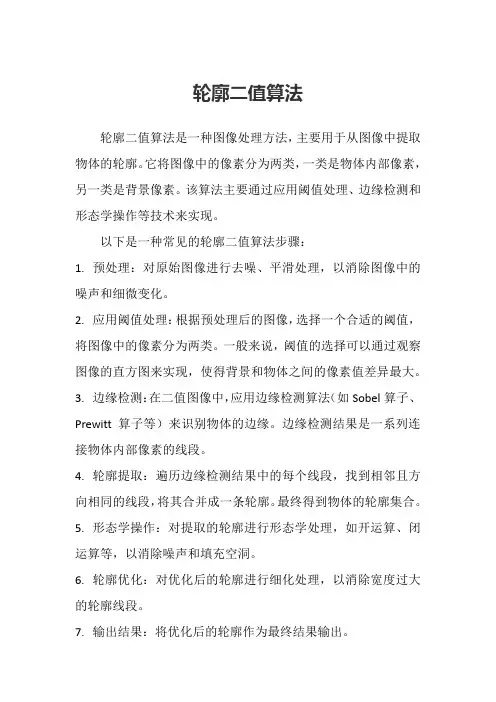

轮廓二值算法
轮廓二值算法是一种图像处理方法，主要用于从图像中提取物体的轮廓。

它将图像中的像素分为两类，一类是物体内部像素，另一类是背景像素。

该算法主要通过应用阈值处理、边缘检测和形态学操作等技术来实现。

以下是一种常见的轮廓二值算法步骤：
1.预处理：对原始图像进行去噪、平滑处理，以消除图像中的噪声和细微变化。

2.应用阈值处理：根据预处理后的图像，选择一个合适的阈值，将图像中的像素分为两类。

一般来说，阈值的选择可以通过观察图像的直方图来实现，使得背景和物体之间的像素值差异最大。

3.边缘检测：在二值图像中，应用边缘检测算法（如Sobel算子、Prewitt算子等）来识别物体的边缘。

边缘检测结果是一系列连接物体内部像素的线段。

4.轮廓提取：遍历边缘检测结果中的每个线段，找到相邻且方向相同的线段，将其合并成一条轮廓。

最终得到物体的轮廓集合。

5.形态学操作：对提取的轮廓进行形态学处理，如开运算、闭运算等，以消除噪声和填充空洞。

6.轮廓优化：对优化后的轮廓进行细化处理，以消除宽度过大的轮廓线段。

7.输出结果：将优化后的轮廓作为最终结果输出。



这种轮廓二值算法在许多领域都有应用，例如计算机视觉、目标检测和图像分割等。

通过该算法，可以快速准确地提取物体轮廓，为后续的图像分析和处理提供基础。

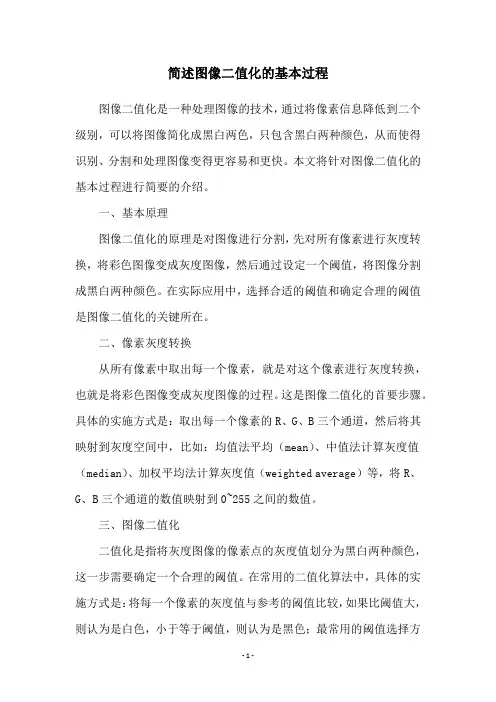

简述图像二值化的基本过程图像二值化是一种处理图像的技术，通过将像素信息降低到二个级别，可以将图像简化成黑白两色，只包含黑白两种颜色，从而使得识别、分割和处理图像变得更容易和更快。

本文将针对图像二值化的基本过程进行简要的介绍。

一、基本原理图像二值化的原理是对图像进行分割，先对所有像素进行灰度转换，将彩色图像变成灰度图像，然后通过设定一个阈值，将图像分割成黑白两种颜色。

在实际应用中，选择合适的阈值和确定合理的阈值是图像二值化的关键所在。

二、像素灰度转换从所有像素中取出每一个像素，就是对这个像素进行灰度转换，也就是将彩色图像变成灰度图像的过程。

这是图像二值化的首要步骤。

具体的实施方式是：取出每一个像素的R、G、B三个通道，然后将其映射到灰度空间中，比如：均值法平均（mean）、中值法计算灰度值（median）、加权平均法计算灰度值（weighted average）等，将R、G、B三个通道的数值映射到0~255之间的数值。

三、图像二值化二值化是指将灰度图像的像素点的灰度值划分为黑白两种颜色，这一步需要确定一个合理的阈值。

在常用的二值化算法中，具体的实施方式是：将每一个像素的灰度值与参考的阈值比较，如果比阈值大，则认为是白色，小于等于阈值，则认为是黑色；最常用的阈值选择方法有：大津法（OTSU）、最大熵法（MaxEntropy）、最小二乘法（LeastSquare）、局部自适应阈值法（LocalAdaptiveThreshold）等。

四、图像二值化的应用图像二值化的应用非常广泛，主要有以下几个方面：1.图像识别和检测中，可以通过二值化可以有效识别和检测出图像中的特征；2.图像分割中，可以通过二值化技术将一副图像分割成不同的物体；3.图像压缩和储存中，可以通过图像二值化，将图像进行简化，从而有效减少图像文件的大小；4.图像处理中，可以通过二值化技术，对图像进行降噪，滤除非常细微的噪声；五、总结图像二值化是一种有效的图像处理技术，通过灰度转换将图像分割成黑白两色，可以方便的进行图像识别、图像分割、图像压缩及图像去噪等操作，从而为后续的图像处理提供非常有效的前提。

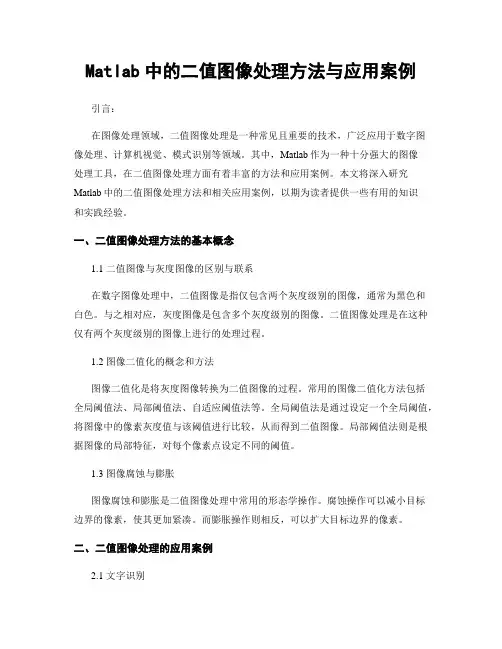

Matlab中的二值图像处理方法与应用案例引言：在图像处理领域，二值图像处理是一种常见且重要的技术，广泛应用于数字图像处理、计算机视觉、模式识别等领域。

其中，Matlab作为一种十分强大的图像处理工具，在二值图像处理方面有着丰富的方法和应用案例。

本文将深入研究Matlab中的二值图像处理方法和相关应用案例，以期为读者提供一些有用的知识和实践经验。

一、二值图像处理方法的基本概念1.1 二值图像与灰度图像的区别与联系在数字图像处理中，二值图像是指仅包含两个灰度级别的图像，通常为黑色和白色。

与之相对应，灰度图像是包含多个灰度级别的图像。

二值图像处理是在这种仅有两个灰度级别的图像上进行的处理过程。

1.2 图像二值化的概念和方法图像二值化是将灰度图像转换为二值图像的过程。

常用的图像二值化方法包括全局阈值法、局部阈值法、自适应阈值法等。

全局阈值法是通过设定一个全局阈值，将图像中的像素灰度值与该阈值进行比较，从而得到二值图像。

局部阈值法则是根据图像的局部特征，对每个像素点设定不同的阈值。

1.3 图像腐蚀与膨胀图像腐蚀和膨胀是二值图像处理中常用的形态学操作。

腐蚀操作可以减小目标边界的像素，使其更加紧凑。

而膨胀操作则相反，可以扩大目标边界的像素。

二、二值图像处理的应用案例2.1 文字识别在数字图像处理中，二值图像处理在文字识别方面有着广泛的应用。

通过对二值图像进行预处理、分割和识别等操作，可以将图像中的文字信息转化为计算机可识别的文本。

2.2 目标检测与跟踪二值图像处理在目标检测与跟踪中也起着重要的作用。

通过对目标图像进行二值化、形态学操作等处理，可以提取目标的轮廓和特征，进而实现目标的检测和跟踪。

2.3 图像分割图像分割是指将图像分成若干个具有独特特征的区域的过程。

二值图像处理方法在图像分割中有着广泛的应用，通过对图像进行二值化、边缘提取等操作，可以实现对图像的有效分割。

2.4 医学图像处理在医学图像处理中，二值图像处理方法也有着重要的应用。

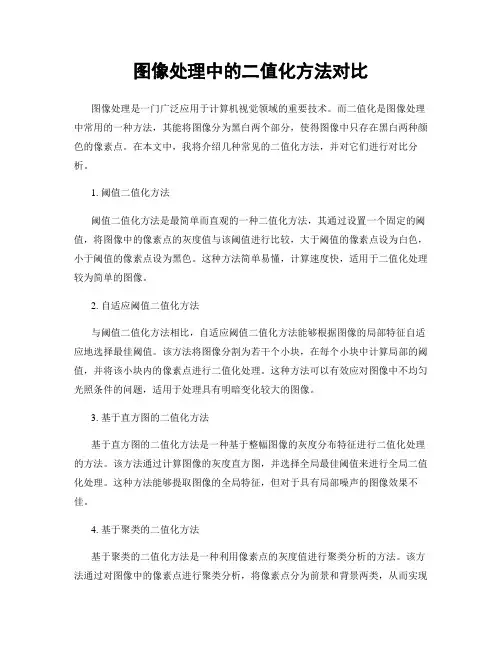

图像处理中的二值化方法对比图像处理是一门广泛应用于计算机视觉领域的重要技术。

而二值化是图像处理中常用的一种方法，其能将图像分为黑白两个部分，使得图像中只存在黑白两种颜色的像素点。

在本文中，我将介绍几种常见的二值化方法，并对它们进行对比分析。

1. 阈值二值化方法阈值二值化方法是最简单而直观的一种二值化方法，其通过设置一个固定的阈值，将图像中的像素点的灰度值与该阈值进行比较，大于阈值的像素点设为白色，小于阈值的像素点设为黑色。

这种方法简单易懂，计算速度快，适用于二值化处理较为简单的图像。

2. 自适应阈值二值化方法与阈值二值化方法相比，自适应阈值二值化方法能够根据图像的局部特征自适应地选择最佳阈值。

该方法将图像分割为若干个小块，在每个小块中计算局部的阈值，并将该小块内的像素点进行二值化处理。

这种方法可以有效应对图像中不均匀光照条件的问题，适用于处理具有明暗变化较大的图像。

3. 基于直方图的二值化方法基于直方图的二值化方法是一种基于整幅图像的灰度分布特征进行二值化处理的方法。

该方法通过计算图像的灰度直方图，并选择全局最佳阈值来进行全局二值化处理。

这种方法能够提取图像的全局特征，但对于具有局部噪声的图像效果不佳。

4. 基于聚类的二值化方法基于聚类的二值化方法是一种利用像素点的灰度值进行聚类分析的方法。

该方法通过对图像中的像素点进行聚类分析，将像素点分为前景和背景两类，从而实现二值化处理。

这种方法对于具有复杂纹理和边缘的图像效果较好，但计算复杂度较高。

综上所述，不同的二值化方法各有其优势和适用范围。

在实际应用中，我们应根据具体的图像特征和处理要求选择合适的二值化方法。

例如，对于光照条件较好的图像，阈值二值化方法可以得到较好的效果；对于光照条件不均匀的图像，自适应阈值二值化方法更适合；而对于具有复杂纹理和边缘的图像，基于聚类的二值化方法可能有更好的效果。

总之，图像处理中的二值化方法对比告诉我们，在选择二值化方法时，要充分考虑图像的特征和处理要求，并根据实际情况选择合适的方法。

envi二值化处理步骤引言：二值化是一种常用的图像处理技术，用于将灰度图像转换为二值图像。

在遥感图像处理中，二值化可以用于目标检测、图像分割等任务。

本文将介绍envi软件中的二值化处理步骤，包括图像预处理、阈值选择和二值化操作。

一、图像预处理在进行二值化处理之前，首先需要对图像进行预处理，以提高二值化的效果。

envi提供了多种图像预处理方法，如直方图均衡化、滤波等。

根据实际需求选择合适的预处理方法。

1. 直方图均衡化直方图均衡化是一种常用的图像增强方法，可以提高图像的对比度。

在envi中，可以通过菜单栏中的"图像"-"直方图"-"直方图均衡化"来进行直方图均衡化操作。

2. 图像滤波图像滤波可以去除图像中的噪声，提高图像的质量。

envi提供了多种滤波方法，如均值滤波、中值滤波等。

可以通过菜单栏中的"图像"-"滤波"来选择合适的滤波方法进行操作。

二、阈值选择阈值选择是二值化处理的关键步骤，它决定了图像中哪些像素值被认为是目标，哪些像素值被认为是背景。

envi提供了多种阈值选择方法，如手动选择、自动选择等。

1. 手动选择阈值手动选择阈值是一种简单直观的方法，可以根据图像的特点进行阈值选择。

在envi中，可以通过菜单栏中的"图像"-"直方图"-"手动选择阈值"来进行手动选择阈值的操作。

2. 自动选择阈值自动选择阈值是一种基于计算的方法，可以根据图像的统计特征选择合适的阈值。

envi提供了多种自动选择阈值的方法，如基于最大类间方差、基于迭代法等。

可以通过菜单栏中的"图像"-"直方图"-"自动选择阈值"来选择合适的自动选择阈值方法进行操作。

三、二值化操作阈值选择完成后，就可以进行二值化操作了。

图像预处理（⼆值化）图像预处理（⼆值化）本⽂的实验室主要通过opencv与python3实现，相关的代码可以在GitHub中找到。

1. 图像获取与灰度化通过摄像头获取到的图像为彩⾊的图像。

彩⾊图像主要分为两种类型，RGB及CMYK。

其中RGB的彩⾊图像是由三种不同颜⾊成分组合⽽成，⼀个为红⾊，⼀个为绿⾊，另⼀个为蓝⾊。

⽽CMYK类型的图像则由四个颜⾊成分组成：青C、品M、黄Y、⿊CMYK类型的图像主要⽤于印刷⾏业。

每个图像的像素通常对应于⼆维空间中⼀个特定的位置，并且有⼀个或者多个与那个点相关的采样值组成数值。

灰度图像,也称为灰阶图像,图像中每个像素可以由0(⿊)到255(⽩)的亮度值(Intensity)表⽰。

0-255之间表⽰不同的灰度级。

将彩⾊图像转化成为灰度图像的过程称为图像的灰度化处理。

灰度化，在RGB模型中，如果R=G=B时，则彩⾊表⽰⼀种灰度颜⾊，其中R=G=B的值叫灰度值，因此，灰度图像每个像素只需⼀个字节存放灰度值（⼜称强度值、亮度值），灰度范围为0-255。

彩⾊图像中的每个像素的颜⾊有R、G、B三个分量决定，⽽每个分量有255个值可取，这样⼀个像素点可以有1600多万（255255255）的颜⾊的变化范围。

⽽灰度图像⼀个像素点的变化范围为255种，所以在数字图像处理种⼀般先将各种格式的图像转变成灰度图像以使后续的图像的计算量变得少⼀些。

灰度图像的描述与彩⾊图像⼀样仍然反映了整幅图像的整体和局部的⾊度和亮度等级的分布和特征。

对于灰度化的⽅式有分量法、最⼤值法、平均值法，加权平均法等。

本⽂使⽤平均值法对图像进⾏灰度化。

对于平均值法，将彩⾊图像中的R、G、B三个分量的亮度求简单的平均值，将得到的值作为灰度值输出⽽得到灰度图。

其实现的表达式如下：通过实验得到得到如下图所⽰，灰度化前后：2.⼆值化通过以上对彩⾊图⽚进⾏灰度化以后，把获取到的灰度图像进⾏⼆值化处理。

对于⼆值化，其⽬的是将⽬标⽤户背景分类，为后续车道的识别做准备。

二值化处理的方法嘿，咱今儿来聊聊二值化处理的方法哈！你说这二值化处理，就好像是把一个花花世界一下子变成了非黑即白的两极世界。

想象一下啊，原本五彩斑斓、丰富多彩的图像或者数据，通过二值化处理，就只剩下了两种颜色，黑和白，简单粗暴得很呢！就好比咱过日子，有时候就得把复杂的事情简单化，二值化处理不就是这么个道理嘛。

常见的二值化处理方法有好几种呢。

比如说阈值法，这就像是给事情划了一道明确的线。

低于这个线的就是黑，高于这个线的就是白，多干脆！咱就根据这个阈值来决定每个像素是黑还是白，是不是挺有意思的？还有基于聚类的方法呢，这就好像把一堆东西分成两类，让它们各自找到自己的归属。

再来说说自适应阈值法，这可就高级了点儿哦。

它不是固定一个阈值，而是根据图像的不同区域自动调整阈值，多灵活啊！就跟咱人一样，在不同的环境下得有不同的应对方式，不能死板板的呀。

还有一种局部二值化方法，这就像是把一个大问题拆分成一个个小问题来解决。

针对图像的每个小局部进行二值化处理，这样能更细致、更准确地处理图像呢。

二值化处理在很多领域都有大用呢！比如在图像识别里，把复杂的图像简化，让计算机更容易识别和处理。

在文档处理中，也能把文字和背景区分开来，方便后续的操作。

你说这二值化处理是不是挺神奇的？它能把复杂变得简单，把混乱变得有序。

虽然看似简单粗暴，但却有着大大的用处。

就像咱生活中的一些小技巧，看似不起眼，用好了却能解决大问题。

总之呢，二值化处理的方法各有各的特点和用处，咱得根据具体的需求和情况来选择合适的方法。

这就跟咱出门穿啥衣服一样，得看天气、场合和心情不是？咱得好好琢磨琢磨，怎么才能把二值化处理用得恰到好处，让它为咱的工作和生活带来更多的便利和好处。

你说是不是这个理儿呀？。

数学形态学兴起于20世纪60年代，是一种新型的非线性算子，它着重研究图像的几何结构，由于视觉信息理解都是基于对象几何特性的，因此它更适合视觉信息的处理和分析，这类相互作用由两种基本运算腐蚀和膨胀及它们的组合运算来完成。

数学形态学为在图像识别、显微图像分析、医学图像、工业图像、机器人视觉方面都有十分重要的应用。

本设计运用MATLAB把一幅图像二值化，并进行膨胀、腐蚀、开启、闭合等处理，这些算法分别能够使图像边缘扩大物体中的空洞；边缘缩小消除小且无意义的物体；保持原目标的大小与形态的同时，填充凹陷，弥合孔洞和裂缝；用来消除小物体、在纤细点处分离物体、平滑较大物体的边界的同时并不改变其面积。

关键字:膨胀；腐蚀；开启；闭合1设计目的与要求 (1)1.1设计目的 (1)1.2设计要求 (1)2 MATLAB平台 (2)2.1MATLAB简介 (2)2.2MATLAB的应用 (2)3设计原理 (3)3.1膨胀 (3)3.2腐蚀 (3)3.3开启与闭合 (5)3.4阈值 (5)4设计方案 (6)4.1设计思想 (6)4.2设计流程 (6)5代码实现 (7)6仿真与结果分析 (8)6.1仿真 (6)6.2结果分析 (11)结论 (12)参考文献 (13)二值图像的处理程序设计—形态学处理1设计目的与要求1.1设计目的（1）了解膨胀、腐蚀、开启、闭合四种方法对二值图像的影响，及它们在数字图处理中的应用。

（2）进一步熟悉MATLAB运用和图像处理的知识，加深对图像二值化处理1.2课程设计要求利用所学的数字图像处理技术，自己设计完成对一副灰度图像的形态学运算（膨胀、腐蚀及其组合运算）；对一副灰度图像的分块处理运算。

具体要求：（1）熟悉和掌握MATLAB程序设计方法；（2）学习和熟悉MATLAB图像处理工具箱；（3）学会运用MATLAB工具箱对图像进行处理和分析；（4）能对图像jpg格式进行打开、保存、另存、退出等功能操作；（5）利用所学数字图像处理技术知识、MA TLAB软件对图像进行腐蚀，膨胀，开运算，闭运算。

利用Matlab实现二值图像的形态学处理2006116185 郝春金数学形态这一名称是从形状研究得来的。

这种方法也说明了一种事实，即在许多机器视觉算法设计中，根据形状来思考问题是最自然也是最容易的。

形态方法有主页进行基于形状或图形思考。

形态方法中图像信息的基本单元是二值像素。

一．基本概念1. 膨胀已知二值图像A，如果A b1,A b2,…，A bn是由二值图像B={b1,b2,b3,…，b n}中像素值为1的点平移得到，则A由B平移的并称为A被B膨胀。

1.腐蚀腐蚀是膨胀的逆运算。

二值图像A经二值图像B腐蚀后在p点仍为1的充分必要条件是：B平移到B后，B中的1像素也是A中的1像素。

2.开运算用同一结构元腐蚀后在膨胀可去除比结构元小的所有区域像素点，而留下其余部分，这一顺序称为“开”运算。

3.闭运算与开运算顺序相反的过程是先膨胀后再腐蚀，称为“关”运算或“闭”运算。

二．Matlab中的仿真实现以图像rice.png为例。

原始图像为此例中，SE定义为3*3的方形矩阵，值全为1。

1. 膨胀IM2 = imdilate(IM,SE)SE为结构元，由strel函数定义。

膨胀后图像见下页。

2.腐蚀IM2 = imerode(IM,SE)腐蚀后图像见下页。

3.开运算IM2 = imopen(IM,SE)腐蚀后图像见下页。

4.闭运算IM2 = imclose(IM,SE)腐蚀后图像见下。

三．GUI界面实现通过matlab的guide制作GUI界面。

选择空白界面，然后自己添加元素。

设计界面如图所示。

添加菜单，如下图，只添加了文件和帮助两个菜单，下面有对应的子菜单。

最后添加各个按钮和菜单对于按钮的callback函数即可。

最后运行界面如下。

通过文件菜单中打开选择图像文件（示意图见下页），右侧运算面板中的四个按钮来实现对应的运算。

点击显示原始图像则可以显示选择的图像。

通过此程序可以实现对不同图像的形态学运算。

MATLAB技术二值图像处理图像处理是计算机视觉与计算机图形学中的核心内容之一，而二值图像处理则是图像处理中的重要分支之一。

MATLAB作为一款常用的科学计算软件，其强大的图像处理功能为研究者和工程师提供了便利。

本文将在5000字左右的篇幅内，探讨MATLAB技术在二值图像处理中的应用。

1. 简介二值图像是由仅包含两种灰度值的像素组成的图像。

在二值图像中，每个像素只能取两种颜色之一，常见的为黑色和白色。

二值图像处理主要包括二值图像的生成、分割和特征提取等过程。

而MATLAB提供了一系列的函数和工具箱，能够有效地处理二值图像，实现各种图像处理任务。

2. 二值图像的生成在图像处理过程中，可能需要将一幅彩色图像转化为二值图像。

MATLAB提供了多种方法来实现二值图像的生成，其中最常用的是基于阈值的方法。

通过设定适当的阈值，可以将彩色或灰度图像中的像素分为黑色和白色两类。

借助MATLAB中的im2bw函数，我们可以方便地实现这一过程。

3. 二值图像的形态学处理形态学处理是二值图像处理中的重要方法之一。

它通过改变图像的形状和结构，实现图像的去噪、分割、填充等目的。

MATLAB提供了丰富的形态学处理函数，如腐蚀、膨胀、开运算和闭运算等。

这些函数能够对二值图像进行局部或全局的形状改变，从而达到预期的处理效果。

4. 二值图像的边缘检测边缘检测是图像处理中的常见任务，它用于检测图像中的边缘或轮廓。

在二值图像中，边缘通常被定义为两个灰度值之间的边界或过渡区域。

MATLAB提供了多种边缘检测算法，如Sobel算子、Prewitt算子和Canny算子。

这些算子能够根据像素的灰度值变化，将边缘和非边缘像素区分开来。

5. 二值图像的形状分析形状分析是对二值图像中的对象进行形状特征描述和分析的过程。

它能够提取出对象的面积、周长、凸度等特征，用于图像分类、目标识别等任务。

MATLAB 提供了多种形状分析函数，如bwpropfilt和regionprops等。
