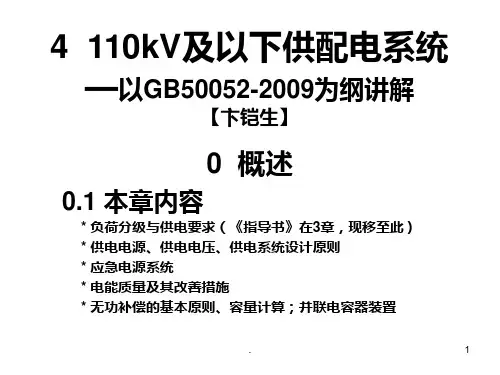

4 110kV及以下供配电系统
4.0.1 概述
-1 本章主要讲供配电系统的设计方案，核心内容是电气主接线。
-2 电气主接线对电力系统的可靠性、经济性和灵活性具有决定意义， 与设备导体选择、变配电所布置、继电保护、自动装置等密切相关。
-3 电能质量和无功补偿，也是供配电系统及其主接线方案的重要内容。
-4 必须正确处理各方面的关系，全面分析各种相关因素，确定合理的 主接线方案。
g. 隔离开关的配置 ：断路器的两侧均配置；母线上的避雷器和电压互 感器合用一组；变压器中性点上的避雷器可不配；跨条上宜两组串联。
h. 接地开关的配置：每组母线上1~2组（通常在母联处、PT处）；断 路器两侧，线路隔离开关外侧等。
4.2.2 高压系统中性点接地方式
-1 概述 电力网中性点接地方式是一个综合性问题：直接影响电网的过电压水平 和绝缘水平、系统供电的可靠性和连续性、继电保护配置、对通讯线路 的干扰等。 -2 中性点接地方式的比较 见表4-2-2。 -3 中性点接地方式的选择[29] a.110kV及以上系统应采用有效接地方式（X0≤3X1，R0 ≤X1 ），通常为 直接接地。
变配电所的主接线（续）
421.3 设备配置 a. 所用变压器的配置
b. 中性点接地设备（4.2.2)
c. 无功补偿设备（4.4）
d. 避雷器的配置（11.2.1.） e. 电压互感器的配置：满足测量、保护、自动装置的要求。（如每组 母线上、出线外侧、电容器泄能等。）
f. 电流互感器的配置：满足测量、保护、自动装置的要求。（如直接 接地系统按三相配置，非有效接地系统可两相或三相配置。）
供配电系统设计的基本原则(续）
-3 供电可靠性 a、应满足负荷对供电连续性的要求，多路供电线路之一中断时，其余线路 应满足全部一级和二级负荷的需要。 b、不考虑检修、故障叠加和罕见故障。 c、主接线应简单可靠。

3．三级负荷
三级负荷为不属于一级和二级负荷者。对一些非 连续性生产的中小型企业，停电仅影响产量或造成 少量产品报废的用电设备，以及一般民用建筑的用 电负荷等均属三级负荷。
配电线路：分6-10KV厂内高压配电线路和380/220V 厂内低压配电线路。
车间变电所（建筑物变电所）：6-10KV降到 380/220V
３． 供配电的要求和课程任务
供配电的基本要求是：
（1）安全
（2）可靠
（3）优质
（4）经济
本课程的任务： 讲述供配电系统电能供应和分配的基本知识和
理论，使学生掌握供配电系统的设计和计算方法， 管理和运行技能，为学生今后从事供配电技术工作 奠定基础。
1．一级负荷
一级负荷为中断供电将造成人身伤亡者；中断供电 将在政治上、经济上造成重大损失者，如重大设备损 坏、重大产品报废、用重要原料生产的产品大量报废， 国民经济中重点企业的连续性生产过程被打乱而需要 长时间恢复等；中断供电将有重大政治、经济影响的 用电单位的正常工作的负荷者。
2．二级负荷
二级负荷为中断供电将在政治上、经济上造成较 大损失者，如主要设备损坏、大量产品报废，连 续性生产过程被打乱需较长时间才能恢复，重点 企业大量减产等；中断供电系统将影响重要用电 单位正常工作的负荷者；中断供电将造成大型影 剧院、大型商场等较多人员集中的重要公共场所 秩序混乱者。
2． 供配电系统－－由总降变电所、高压配电所、 配电线路、车间变电所和用电设备组成。
总降压变电所：将35-110KV的外部供电电源降到610KV共高压配电所、车间变电所或建筑物变电所、 高压用电设备。一般大型企业都设之。
高压配电所：接受6-10KV电压，再分配。一般负荷
分散、厂区大的大型企业需设置。

需要不同时停电检修的无遮栏裸导体 2200 2400 2900 3000 3800 4600
间水平净距 D
精选课件ppt
表2-6
返回
19
变配电站站址选择应根据下列要求综合考虑确定： （1）站址要尽可能接近负荷中心。 （2）进出线方便。 （3）不宜设在多尘或有腐蚀性气体的场所，如无法远 离时，不应设在污源的下风侧。 （4）不应设在有剧烈振动的场所。 （5）不应设在爆炸危险场所以内和不宜设在有火灾危 险场所的正上方或正下方。
精选课件ppt
精选课件ppt
8
附录
本章所附插图
精选课件ppt
LOGO
9
LOGO
精选课件ppt
图 2-1
返回
10
LOGO
低压 高压 超高压
电 力网和电力设备 额定电压
220/127 380/220 660/380
3 6 10 — 35 63 110 220 330 500 750
发动机额定电压
电力变压器额定电压
690/400
3.15 及 3.3 6.3 及 6.6 10.5 及 11
— 38.5 69 121 242 363 550 —
表 2-1返回Βιβλιοθήκη 精选课件ppt11
LOGO
布置方式 维护通道（m）
单列布置
0.8
双列布置
0.8
操作通道（m）
固定式
手车式
1.5
单车长+1.2
2.0
双车长+0.9
表 2-2
返回
返回
精选课件ppt
14
LOGO
精选课件ppt
图 2-2
返回
15

*备用电源主要针对经济损失。如何设置，可用经济评估法。
.
8
3.1 负荷分级要点
关键词：供电可靠性；中断供电后果。 3.1.1 一级负荷
-1 人身伤害。 -2 重大损失。 -3 重要用电单位。 其中，特别重要负荷：人身伤亡、重大设备损坏、灾难性后果等。 3.1.2 二级负荷 -1 较大损失。 -2 较重要用电单位。 可见，二级负荷难以界定。 3.1.3 三级负荷 不属于一级和二级的负荷。 3.1.4 规范只做原则规定，具体分级由各行业划定。 负荷分级示例： *机械工厂见《机械工厂电力设计规范》。 *民用建筑见《民用建筑电气设计规范》。 *消防负荷见有关规范强条。 （参见《配电设计手册》和《指导书》1章强条末尾。）
GB50052的特殊地位
1.计划经济时代的产物，源于前苏联电站部规程。 2.控制基本建设投资，功不可没。 3.协调供电用电关系，作用巨大，今后仍然。 4.是唯一由双方合编的、受供电部门重视的“工业与民用”电气规范。 5.双方在电能质量问题上的僵持，“抗战八年”，使全套14篇规范难产！ 6.各用电部门对负荷分级的执着，也曾使该篇在部审会议上未能通过。 7.负荷分级的条文已被很多规范标准引用，欲修订之，何其难哉！
* 考试大纲要求
熟悉供配电系统的电压等级及选择的原则； 熟悉应急电源的选择； 了解电能质量要求及改善措施； 熟悉供配电系统的接线方式及特点； 掌握无功补偿设计要求； 熟悉抑制谐波的措施； 掌握电压偏差的要求及改善措施。
.
2
考试大纲要求和相关标准（续）
* 相关规范标准
《供配电系统设计规范》 GB50052—2009 《民用建筑电气设计规范》 JGJ 16—2008 《10kV及以下变电所设计规范》GB50053—1994（2013版为20kV） 《35~110kV变电所设计规范》GB 50059-2011 《并联电容器装置设计规范》GB50227—2008 《电能质量 供电电压偏差》GB/T12325-2008 《电能质量 电压波动和闪变》GB/T12326-2008 《电能质量 公用电网谐波》GB/T14549-1993 《电能质量 三相电压不平衡》GB/T15543-2008

运行原理
2
电线路等组成。
通过电力输送的过程中，电压和电流的
大小需要根据需要进行变换，以满足各
种设备的使用需求。
3
常见类型
常见的供电系统类型有直流供电、交流 供电和电池供电等。
配电系统
组成部分
配电系统由变压器、开关、配电 盘和配电线路等组成。
运行原理
将电力从供电系统传送到使用设 备的过程中，需要对电压和电流 进行控制和分配。
工业和社会
供配电系统是现代工业和社会发 展的基石。
未来展望
通过新技术的应用和不断的发展， 供配电系统将会更加高效和安全。
供配电系统的发展趋势
可再生能源的应用
随着可再生能源的增加，未来 供配电系统将更加环保和可持 续。
数字化技术的应用
数字化技术的应用将使得供配 电系统更加智能，提高运行效 率和安全性。
灵活性和可控性的提 高
通过新技术的应用，供配电系 统将更加灵活和可控，满足不 同使用需求。
总结
环保节能
供配电系统在环保和节能方面有 着重要的作用。

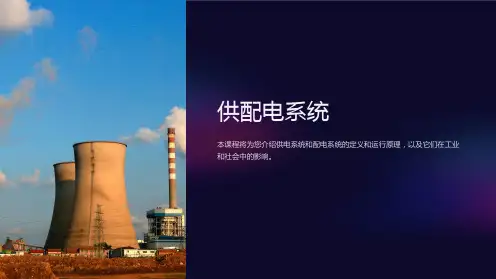

供配电系统
本课程将为您介绍供电系统和配电系统的定义和运行原理，以及它们在工业 和社会中的影响。
什么是供配电系统？
定义
供配电系统是指将电力从发电厂传社会的重要组成部分，是各种设备和机器的动力来源。
供电系统
1
组成部分
供电系统由变压器、开关、变电站和输
常见类型
常见的配电系统类型有环网配电、 辅助配电和直接配电等。
供配电系统的作用
1 稳定电力供应
供配电系统可以稳定地提 供电力，确保各种设备和 机器的正常运行。
2 提高电力使用效率
3 促进工业和社会发展

变电站由变压器、断路器、隔离开 关、电流互感器和电压互感器等设 备组成。
用电设备
用电设备的作用
用电设备是供配电系统的终端，负责消耗电能以实现各种功能。
用电设备的种类
用电设备种类繁多，包括家用电器、工业设备、交通工具等。
用电设备的接入方式
用电设备通过输配电线路接入电源，根据用电需求选择相应的接入 方式和控制方式。
优化运行方式
如采用变压器的经济运行、电 动机的调速运行等，避免不必 要的能源浪费。
实施需求侧管理
通过合理的用电安排，如分时 电价、错峰用电等，有效降低 高峰期的用电负荷。
加强能源管理和监测
通过安装智能电表、能源管理 系统等，实时监控能源使用情 况，及时发现和解决能源浪费
问题。
供配电系统的环保要求
减少污染物排放
通过检测供配电系统中的电流、电压、功率等电 气量，判断是否超过设定的阈值，从而判断是否 发生故障。
继电保护的组成
包括测量部分、逻辑部分和执行部分，分别负责 检测电气量、进行逻辑判断和执行切除操作。
自动控制装置
自动控制装置的作用
01
在供配电系统中，自动控制装置能够根据系统的运行状态自动
调整设备的运行参数，保证系统的稳定和安全。
分布式电源的应用将有助于提高供配 电系统的可靠性和稳定性，降低对传 统集中式能源供应的依赖，同时为能 源的可持续发展提供有力支持。
THANK YOU
详细描述
供配电系统应满足安全性、可靠性、经济性和可持续性等基本要求。安全性是指系统在异常情况下能够保证人员 和设备的安全；可靠性是指系统能够保证持续、稳定地供电；经济性是指系统建设和运行的成本应合理；可持续 性是指系统应符合环保和节能的要求。

根据民用建筑特点，条文对一级负荷中特别重要 负荷作了规定。一级负荷中特别重要的负荷，如 大型金融中心的关键电子计算机系统和防盗报警 系统、大型国际比赛场馆的计时记分系统以及监 控系统等。重要的实时处理计算机及计算机网络 一旦中断供电将会丢失重要数据，因此列为一级 负荷中特别重要负荷。另外，大多数民用建筑中 通常不含有中断供电将发生中毒、爆炸和火灾的 负荷，如果个别建筑物内含有此类负荷，应列为 一级负荷中特别重要负荷。 3.2.2 民用建筑中各类建筑物的主要用电负荷的分 级，应符合本规范附录A的规定。 【注释】 本规范附录A为民用建筑中各类建筑物 的主要用电负荷的分级，如表3-1所示。
10
电影院
甲等电影院的照明与放映用电 大型博物馆及展览馆安防系统用电；珍贵展品展室照明用电
二级 一级* 二级 一级* 二级
11
博物馆、展览馆 展览用电 藏书量超过 100 万册及重要图书馆的安防系统、图书检索用计算机系统用电
12
图书馆 其它用电 特级体育场(馆)及游泳馆的比赛场(厅)、主席台、贵宾室、接待室、新闻发 布厅、广场及主要通道照明、计时记分装置、计算机房、电话机房、广播机 房、电台和电视转播及新闻摄影用电 甲级体育场(馆)及游泳馆的比赛场(厅)、主席台、贵宾室、接待室、新闻发 一级*

ห้องสมุดไป่ตู้

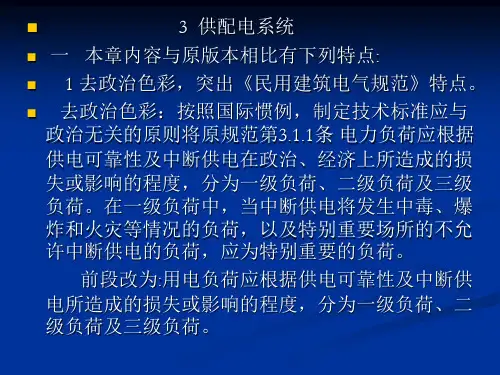

二 本章重点内容 3.2 负荷分级及供电要求 3.2.1 用电负荷应根据供电可靠性及中断供电所造 成的损失或影响的程度，分为一级负荷、二级负荷 及三级负荷。各级负荷应符合下列规定： 1 符合下列情况之一时，应为一级负荷： 1）中断供电将造成人身伤亡； 2）中断供电将造成重大影响或重大损失； 3）中断供电将破坏有重大影响的用电单位的正 常工作，或造成公共场所秩序严重混乱。例如：重 要通信枢纽、重要交通枢纽、重要的经济信息中心、 特级或甲级体育建筑、国宾馆、承担重大国事活动 的会堂、经常用于重要国际活动的大量人员集中的 公共场所等的重要用电负荷。
