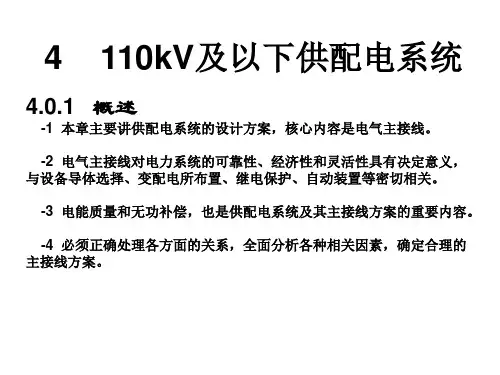

4 110kV及以下供配电系统
4.0.1 概述
-1 本章主要讲供配电系统的设计方案，核心内容是电气主接线。
-2 电气主接线对电力系统的可靠性、经济性和灵活性具有决定意义，与设备导体选择、变配电所布置、继电保护、自动装置等密切相关。
-3 电能质量和无功补偿，也是供配电系统及其主接线方案的重要内容。
-4 必须正确处理各方面的关系，全面分析各种相关因素，确定合理的主接线方案。
g. 隔离开关的配置：断路器的两侧均配置；母线上的避雷器和电压互感器合用一组；变压器中性点上的避雷器可不配；跨条上宜两组串联。
h. 接地开关的配置：每组母线上1~2组（通常在母联处、PT处）；断路器两侧，线路隔离开关外侧等。
4.2.2 高压系统中性点接地方式
-1 概述电力网中性点接地方式是一个综合性问题：直接影响电网的过电压水平和绝缘水平、系统供电的可靠性和连续性、继电保护配置、对通讯线路的干扰等。 -2 中性点接地方式的比较见表4-2-2。 -3 中性点接地方式的选择[29] a.110kV及以上系统应采用有效接地方式（X0≤3X1，R0 ≤X1 ），通常为直接接地。
变配电所的主接线（续）
421.3 设备配置 a. 所用变压器的配置
b. 中性点接地设备（4.2.2)
c. 无功补偿设备（4.4）
d. 避雷器的配置（11.2.1.） e. 电压互感器的配置：满足测量、保护、自动装置的要求。（如每组母线上、出线外侧、电容器泄能等。）
f. 电流互感器的配置：满足测量、保护、自动装置的要求。（如直接接地系统按三相配置，非有效接地系统可两相或三相配置。）
供配电系统设计的基本原则(续）
-3 供电可靠性 a、应满足负荷对供电连续性的要求，多路供电线路之一中断时，其余线路应满足全部一级和二级负荷的需要。 b、不考虑检修、故障叠加和罕见故障。 c、主接线应简单可靠。

供配电技术(全套PPT课件)

3．三级负荷
三级负荷为不属于一级和二级负荷者。对一些非连续性生产的中小型企业，停电仅影响产量或造成少量产品报废的用电设备，以及一般民用建筑的用电负荷等均属三级负荷。
配电线路：分6-10KV厂内高压配电线路和380/220V 厂内低压配电线路。
车间变电所（建筑物变电所）：6-10KV降到 380/220V
３．供配电的要求和课程任务
供配电的基本要求是：
（1）安全
（2）可靠
（3）优质
（4）经济
本课程的任务：讲述供配电系统电能供应和分配的基本知识和
理论，使学生掌握供配电系统的设计和计算方法，管理和运行技能，为学生今后从事供配电技术工作奠定基础。
1．一级负荷
一级负荷为中断供电将造成人身伤亡者；中断供电将在政治上、经济上造成重大损失者，如重大设备损坏、重大产品报废、用重要原料生产的产品大量报废，国民经济中重点企业的连续性生产过程被打乱而需要长时间恢复等；中断供电将有重大政治、经济影响的用电单位的正常工作的负荷者。
2．二级负荷
二级负荷为中断供电将在政治上、经济上造成较大损失者，如主要设备损坏、大量产品报废，连续性生产过程被打乱需较长时间才能恢复，重点企业大量减产等；中断供电系统将影响重要用电单位正常工作的负荷者；中断供电将造成大型影剧院、大型商场等较多人员集中的重要公共场所秩序混乱者。
2．供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所：将35-110KV的外部供电电源降到610KV共高压配电所、车间变电所或建筑物变电所、高压用电设备。一般大型企业都设之。
高压配电所：接受6-10KV电压，再分配。一般负荷
分散、厂区大的大型企业需设置。

《课程设计供配电》PPT课件

需要长时间才能恢复等。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以
及特别重要场所不允许中断供电的负荷，应视为特别重要的负荷。
精选课件ppt
17
(2) 二级负荷二级负荷为中断供电将在政治、经济上造成较大损失者，如主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
精选课件ppt
19
计算负荷也可以认为就是半小时最大负荷。本来有功计算负荷可表示为Pc ，无功计算负
荷可表示为Qc，计算电流可表示为Ｉc，但
考虑到“计算”的符号c 容易与“电容”的符号C 相混淆，因此大多数供电书籍都借用半小时最大负荷P30 来表示有功计算负荷，无功计算负荷、视在计算负荷和计算电流则
低
0.38
压
0.66
3
6
10
__
高
35
66
压
110
220
330
500
750
1000
发电机额定电压/kV
电力变压器额定电压/kV
一次绕组
二次绕组
0.40
0.38
0.40
0.69
0.66
0.69
3.15
3, 3.15
3.15, 3.3
6.3
6, 6.3
6.3, 6.6
10.5
10, 10.5
10.5, 11
精选课件ppt
12
（3）电力、照明负荷分别变压器供电
精选课件ppt
13
（4）采用备用电源时，变电所的低压主接线
精选课件ppt
14
一台变压器加一路备用电源
精选课件ppt

《供配电系统》PPT课件 (2)

工程
⑵供电要求
无特殊要求，可由单电源供电。
·
9
精选课件ppt
9
·
12.1 供电系统
负荷分级实例：
建
筑
一级负荷：
设
备
重要办公建筑：
工程
——客梯电力；
——主要办公室、会议室、总值班室、档案室、主要通道照明。
·
10
精选课件ppt
10
·
12.1 供电系统
一级负荷：
建
筑
一、二级旅馆（四星以上酒店）：
·
12.1 供电系统
供配电系统：
建
筑
利用电气设备将电源与用电设备联系在一起的整
设备
体。
工程
分界开关：
城市电网与建筑供配电系统的分界点。
之前由供电部门管理，之后由建筑用电单位管理。
·
精选课件ppt
3
·
·
12.1 供电系统
一、负荷分级和供电电源
建
筑
㈠负荷等级
设
备
按电力负荷性质和停电造成的损失程度划分。
21
12.2 建筑用电负荷
·
·
一、负荷容量
建筑
1. 设备容量（装机容量）
设备
——所有安装的用电设备的额定功率之总和，kW
工程
。
2. 计算容量
——通过计算求出的实际使用负荷容量，kW。
3. 装表容量
——计量用电度表所表明的容量，A。
用户限定在装表容量下使用电力。
装表容量在20A及以下时，允许采用单相供电，一
一级负荷中因停电导致：
实时处理计算机及网络工作异常；
发生爆炸、火灾以及严重中毒。

供配电课件.ppt

供配电课件
目录
• 供配电系统概述 • 供配电系统的电源与负荷 • 供配电系统的设计与运行 • 供配电系统的保护与控制 • 供配电系统的安全与维护 • 供配电系统的未来发展与挑战
01
供配电系统概述
供配电系统的定义与组成
定义
供配电系统是指将电能从电源输送到用户的整个过程所涉及的设备和设施的总称。
供配电系统的保护装置
断路器
用于在电流超过预定值时断开电路，保护电路和设备不受损坏。
熔断器
当电流超过预定值时，熔断器会熔断，断开电路。
过流保护继电器
监测电流并当电流超过预定值时触发保护机制。
漏电保护装置
检测漏电电流，并在漏电发生时断开电路。
供配电系统的控制方式
手动控制
自动控制
通过人工操作开关或按钮来控制电源的通断。
ABCD
分布式控制系统（DCS）
用于集中监控和管理供配电系统。
能源管理系统（EMS）
用于监控、管理和优化供配电系统的能源使用。
05
供配电系统的安全与维护
供配电系统的安全措施
确保设备接地Leabharlann 配置过流保护为了防止触电事故，供配电设备应进行接地处理，并定期检查接地电阻是否符合标准。
为了防止电流过大导致设备损坏或火灾事故，应配置过流保护装置，如熔断器或断路器。
术创新、完善政策法规、提高投资回报等方面的对策。
智能电网的建设与发展
智能电网概述
智能电网是指通过先进的传感量测、通信、信息技术以及控制手段，实现电网的智能化管理和运行。
智能电网的主要功能
智能电网的主要功能包括需求响应、分布式电源接入、储能系统管理、电网安全与控制等，能够提高供电可靠性和能源利用效率。

供配电技术ppt课件汇总全套ppt完整版课件最全教学教程整套课件全书电子教案全套电子讲义完整版ppt

一个完整的电力系统由各种不同类型的发电厂、变电所、输电线路及电力用户组成。 1．发电厂（generating plant）
按一次能源介质划分为火力发电厂、水力发电站、核电站等，此外，还有小容量的太阳能发电厂、风力发电厂、地热发电厂和潮汐发电厂等，正在研究的还有磁流体发电和氢能发电等。
2．变电所（substation）变电所是变换电能电压和接受分配电能的场所。如果
变压器T1的额定电压： U1N·T1=UN.G=10.5（kV）
变压器直接与电动机相连，供电距离较短，可以不考虑
U2N·T1=1.1UN·L2=1.1×110=121(kV)
线路变上压的器电T压1的损变失比。为：10.5/121kV
变压器T2的额定电压：U1N·T2=UN·L2=110（kV） U2N·T2=1.05UN·L3=1.05×6=6.3(kV)
18
2.1 供配电系统常用电气设备
2.1.1 电力变压器
电力变压器（power transformer）是变电所
的核心设备，通过它将一种电压的交流电能转换成另
一种电压的交流电能，以满足输电、供电、配电或用
电的需要。
19
1. 常用电力变压器的种类
（1）按相数分类：有三相电力变压器和单相电力变压器。大多数场合使用三相电力变压器，在一些低压单相负载较多的场合，也使用单相变压器。
超过2A的空载变压器、电容电流不超过5A的空载线
路以及电压互感器和避雷器等。
28
29
高压负荷开关是一种介乎隔离开关与断路器
之间的结构简单的高压电器，具有简单的灭弧装置，
常用来分合负荷电流和较小的过负荷电流，但不能分
断短路电流。此外，负荷开关还大多数具有明显的断

《供配电系统》课件

变电站由变压器、断路器、隔离开关、电流互感器和电压互感器等设备组成。
用电设备
用电设备的作用
用电设备是供配电系统的终端，负责消耗电能以实现各种功能。
用电设备的种类
用电设备种类繁多，包括家用电器、工业设备、交通工具等。
用电设备的接入方式
用电设备通过输配电线路接入电源，根据用电需求选择相应的接入方式和控制方式。
优化运行方式
如采用变压器的经济运行、电动机的调速运行等，避免不必要的能源浪费。
实施需求侧管理
通过合理的用电安排，如分时电价、错峰用电等，有效降低高峰期的用电负荷。
加强能源管理和监测
通过安装智能电表、能源管理系统等，实时监控能源使用情况，及时发现和解决能源浪费
问题。
供配电系统的环保要求
减少污染物排放
通过检测供配电系统中的电流、电压、功率等电气量，判断是否超过设定的阈值，从而判断是否发生故障。
继电保护的组成
包括测量部分、逻辑部分和执行部分，分别负责检测电气量、进行逻辑判断和执行切除操作。
自动控制装置
自动控制装置的作用
01
在供配电系统中，自动控制装置能够根据系统的运行状态自动
调整设备的运行参数，保证系统的稳定和安全。
分布式电源的应用将有助于提高供配电系统的可靠性和稳定性，降低对传统集中式能源供应的依赖，同时为能源的可持续发展提供有力支持。
THANK YOU
详细描述
供配电系统应满足安全性、可靠性、经济性和可持续性等基本要求。安全性是指系统在异常情况下能够保证人员和设备的安全；可靠性是指系统能够保证持续、稳定地供电；经济性是指系统建设和运行的成本应合理；可持续性是指系统应符合环保和节能的要求。

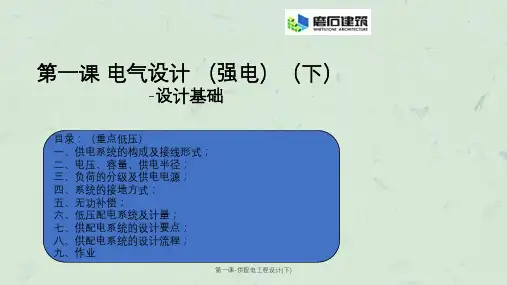

第一课-供配电工程设计(下)课件

2. 10KV供电：
客户受电变压器总容量（包括不经过受电变压器的高压电动机）在250 kVA及以上至8000kVA时，采用10kV供电。
3. 35KV供电：
客户受电变压器总容量（包括不经过受电变压器的高压电动机）在8000 kVA 及以上至40000kVA时，采用35kV供电。
4. 110KV供电：
9
第一课-供配电工程设计(下)
重点
第四节系统的接地方式（后续一章）
高压： 1.不接地； 2.小电阻接地； 3.其他接地；
低压：***** 1.TN系统；（建筑内） 2.TT系统；（室外设备） 3.IT系统
10
第一课-供配电工程设计(下)
应知应会
第五节无功补偿
补偿的分类： 1.高压补偿；低压补偿； 2.固定补偿、自动补偿，分相补偿、混合补偿。； 3.分散补偿、集中补偿。
2
第一课-供配电工程设计(下)
应知应会
第一节供配电系统的构成及接线方式
3
第一课-供配电工程设计(下)
应知应会
第一节供配电系统的构成及接线方式
低压配电：
1.放射式； 2.树干式； 3.链式；
4
第一课-供配电工程设计(下)
应知应会
第二节电压、容量、供电半径
一、供电公司供电的额定电压为：
1. 低压供电：单相220V，三相220/380V；
2. 高压供电：10、35、110、220kV。
二、根据使Leabharlann 的用电负荷或受电设备总容量，确定供电方式：
1. 低压供电：
（1）居民客户
① 居民住户实行用电负荷管理；
S≤120m2 8kW;
120m2<S≤150m2 12kW

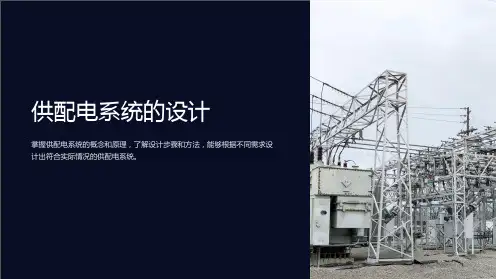

《供配电系统的设计》课件

系统的基本原理和设计方法，能够根据不同需求设计出符合实际情况的供配电系统。
供配电系统的设计
掌握供配电系统的概念和原理，了解设计步骤和方法，能够根据不同需求设计出符合实际情况的供配电系统。
课程目标
• 了解供配电系统的基本概念和原理 • 掌握供配电系统的设计步骤和方法 • 能够根据不同需求设计供配电系统
课程大纲
1. 供配电系统概述
• 供配电系统的基本概念和组成 • 供配电系统的分类和特点 2. 供配电系统的设计步骤 • 确定用电负荷和功率因数 • 选择配电设备和线路 • 设计配电系统的接线和保护 • 设计地网系统和接地装置 3. 供配电系统的设计方法 • 最小电路原理 • 峰值法 • 容量均衡法 • 短路电流法 4. 供配电系统的设计实例 • 住宅区配电系统设计 • 工业区配电系统设计 • 商业区配电系统设计

供配电设计思路及流程概述

第四节设计图纸
需增加直流屏。可参考《电力工程直流系统设计技术规程》 DL T 5044-2004。所用电应满足规定《10kV以下变电所设计规范》GB50053 第四节所用电源。一次消谐是保护PT一次侧的阻尼器件，用来消除电网中的谐振。二次消谐是放在PT的二次侧（所以也叫二次消谐）消除铁磁谐振的仪器。它与一次消谐器的区别在于微机消谐是一个消谐仪器，具有分析、记录、打印、上传等优势。
5、低压进线柜低压进线柜的断路器的额定电流根据变压器容量进行计算，低压进线柜断路器额定电流=变压器容量*2 高供高计高供低计进线隔离两进线柜要与联络柜之间有三锁两钥匙闭锁保证三台断路器同时闭合的只有两台
第四节设计图纸
6低压电容柜
电容柜注意的问题，超过300kvar的柜子一般分两个来做，每个电容器尽量不要做太大，单个电容尽量不超过 30kvar。单个电容过大时，投切电容时会有操作过电压，容易击穿电容器，导致电容器鼓包。接触器型号必须
第四节设计图纸
7、低压出线柜出线断路器按照计算电流的1.2-1.5倍来选择注意查样本关于断路器的尺寸问题，看柜子能放几个断路器。如果是GCK、MNS，则注意模数的问题。
8、柴油发电机柜当有柴油发电机柜的时候。要设置闭锁装置，防止柴油发电机组与市电电源误并网，柴油发电机组只在市电电源停电时自动向一二级负荷供电。
第四节设计图纸路漫漫其悠远路漫漫其悠远路漫漫其悠远路漫漫其悠远路漫漫其悠远路漫漫其悠远5低压进线柜低压进线柜的断路器的额定电流根据变压器容量进行计算低压进线柜断路器额定电流变压器容量2高供高计高供低计进线隔离两进线柜要与联络柜之间有三锁两钥匙闭锁保证三台断路器同时闭合的只有两台第四节设计图纸路漫漫其悠远路漫漫其悠远路漫漫其悠远6低压电容柜电容柜注意的问题超过300kvar的柜子一般分两个来做每个电容器尽量不要做太大单个电容尽量不超过30kvar

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5、低压进线柜低压进线柜的断路器的额定电流根据变压器容量进行计算，低压进线柜断路器额定电流=变压器容量*2 高供高计高供低计进线隔离两进线柜要与联络柜之间有三锁两钥匙闭锁保证三台断路器同时闭合的只有两台
第四节设计图纸
6低压电容柜
电容柜注意的问题，超过300kvar的柜子一般分两个来做，每个电容器尽量不要做太大，单个电容尽量不超过 30kvar。单个电容过大时，投切电容时会有操作过电压，容易击穿电容器，导致电容器鼓包。接触器型号必须
第四节设计图纸
（高低压联络进行对比）各功能单元讲解： 1、进线柜，一般来说应在电源侧装设隔离电器；有的地方在墙上装设负荷开关，有的加装隔离柜，目的是有明显断开点方便检修，虽然KYN28具备明显断开点的条件，但是各个地方的规定不是一样的。
第四节设计图纸
每个地方的进线柜都不同，与地区的运维和设计习惯有很大的关系，隔离之后一般都会设一个进线断路器，但是个别地区进线柜是与计量合在一起的，计量采用VV接法提供100V的交流电，供计量和测量用。 PT前一定要加装10/0.5A的熔断器保护PT CT的配置分两种情况：1、进线柜与计量柜合在一起时，配置3组，0.2S/0.5/10P20 ,电流互感器需带每组的容量，一般计量是15-20VA，测量和保护是30VA，如保护是集中组屏，则需要计算二次侧到保护
第四节设计图纸
勘察完现场，如果没有不确定因素，就可以开始设计图纸了，根据供电方案和客户要求，设计主要注意以下几点：一、根据负荷清单可以计算出变压器的容量，负荷计算可参考《工业与民用配电设计手册第三版》第一章。此计算可以校验供电方案的容量是否有错误。仔细看供电答复书，是油浸式还是干式的。二、主接线配变电所电压为10(6)kV及0.4kV的母线，宜采用单母线或单母线分段接线形式。（青岛的小区用的是环网接线）
第三节现场勘查
3、配电室是否已经建好，如果建好，量一下配电室的面积及层高，高低压电缆从进出线方向。 PS：配电室在负荷中心。
供电半径控制在合理范围之内。设备是否有运输通道。不应设在浴室和厕所的上方或者贴临。低洼处或者最低层、应高出室外地坪100-300mm。高层建筑内不能设置油浸变压器，如条件不允许、变压器室提高耐火等级到2级。
第四节设计图纸
需增加直流屏。可参考《电力工程直流系统设计技术规程》 DL T 5044-2004。所用电应满足规定《10kV以下变电所设计规范》GB50053 第四节所用电源。一次消谐是保护PT一次侧的阻尼器件，用来消除电网中的谐振。二次消谐是放在PT的二次侧（所以也叫二次消谐）消除铁磁谐振的仪器。它与一次消谐器的区别在于微机消谐是一个消谐仪器，具有分析、记录、打印、上传等优势。

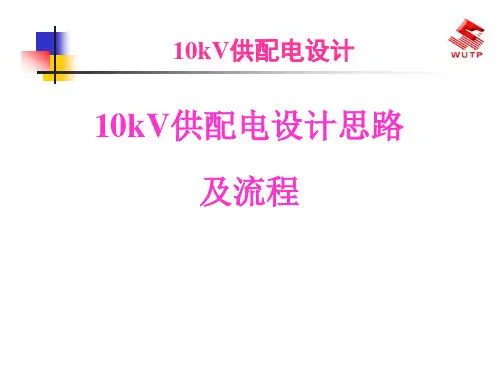

10kV供配电设计
