电气主接线的基本要求和设计

电气主接线的基本要求是电气主接线的基本要求是什么？电气主接线是一种将电源连接到主要电气设备的重要过程。

它涉及到许多关键因素，包括安全性、可靠性和性能。

本文将详细介绍电气主接线的基本要求，并逐步回答这些问题。

一、电缆选择电缆是电气主接线的基础。

为了确保电气系统的正常运行，必须选择合适尺寸和质量的电缆。

选择电缆时，需要考虑以下几个因素：1.电流负载：根据电气设备的功率需求确定所需的电缆尺寸。

2.绝缘：电缆绝缘材料必须能够承受电压和温度，并提供必要的电气绝缘保护。

3.耐磨性和耐腐蚀性：电缆必须能够经受日常使用和环境条件的考验。

4.电气特性：电缆的电阻和电容必须满足电气设备的要求。

二、布线计划在进行电气主接线之前，必须制定一个详细的布线计划。

布线计划需要考虑以下几个因素：1.设备位置：确定电气设备的位置，以确定电缆的长度和安装路径。

2.负载均衡：在布置电缆时，需要考虑负载均衡，以确保各个电气设备的负载分配均匀，并避免过载或电缆过热的问题。

3.短路保护：为了保护电缆和设备，必须在布线计划中考虑短路保护装置的位置和类型。

4.安全隔离：根据安全要求，在布线计划中考虑合适的安全隔离区域和保护装置。

三、安装和连接电气主接线的安装和连接过程是关键步骤。

在进行安装和连接之前，必须确保以下几个要求得到满足：1.合适的工具和设备：选择合适的工具和设备，以确保安装和连接的质量和安全。

2.正确的操作步骤：按照正确的操作步骤进行安装和连接，不仅可以确保正常运行，还可以避免设备损坏和人身伤害的风险。

3.保护措施：在安装和连接过程中，必须采取适当的保护措施，以避免电击、火灾和其他危险。

四、测试和验收电气主接线完成后，必须进行测试和验收，以确保电气系统的正常运行。

测试和验收的内容包括：1.电流测试：使用合适的测试仪器对电缆和设备进行电流测试，以确保其在负载条件下的正常运行。

2.电压测试：对电缆和设备进行电压测试，以确保其在电压变化条件下的正常运行。

对电气主接线的基本要求
电气主接线是电气系统中最重要的部分之一，它连接着电源和负载，承担着电能传输的重要任务。

因此，对电气主接线的基本要求非常重要，下面我们来详细了解一下。

电气主接线应该具有足够的导电能力。

这是因为电气主接线需要承担着大量电能的传输，如果导电能力不足，就会导致电能传输不畅，影响电气系统的正常运行。

因此，在设计电气主接线时，需要根据负载的大小和电源的电压等因素，选择合适的导线截面积，以确保足够的导电能力。

电气主接线应该具有良好的耐热性能。

在电气系统中，电气主接线往往会承受着高温的环境，如果导线的耐热性能不好，就会导致导线老化、变形等问题，从而影响电气系统的正常运行。

因此，在选择电气主接线时，需要选择具有良好耐热性能的导线材料，以确保电气主接线的长期稳定运行。

电气主接线还应该具有良好的耐腐蚀性能。

在潮湿的环境中，电气主接线往往会受到腐蚀的影响，导致导线表面生锈、腐蚀等问题，从而影响电气系统的正常运行。

因此，在选择电气主接线时，需要选择具有良好耐腐蚀性能的导线材料，以确保电气主接线的长期稳定运行。

电气主接线还应该具有良好的绝缘性能。

在电气系统中，电气主接线往往会承受着高电压的作用，如果导线的绝缘性能不好，就会导致电气系统出现漏电等问题，从而影响电气系统的正常运行。

因此，在选择电气主接线时，需要选择具有良好绝缘性能的导线材料，并且在安装时需要注意导线的绝缘处理，以确保电气主接线的长期稳定运行。

对电气主接线的基本要求包括导电能力、耐热性能、耐腐蚀性能和绝缘性能等方面。

只有满足这些基本要求，才能确保电气主接线的长期稳定运行，保障电气系统的正常运行。

电气主接线的基本要求
电气主接线的基本要求
安装和使用电气设备或系统的安全，运行可靠性及其寿命的延长，并且不会造
成电磁干扰，必须按照电气主接线的基本要求进行安装。

电气主接线的基本要求包括接线布置、连接方式、采用电气连接器、安装和支撑电气元件等。

具体要求如下：
1.接线布置：接线要紧凑、整齐、外观规整，避免平行排布而且不要超出安装
空间，要使用可保护接线的管道、配电箱或活动格栅；
2.连接方式：连接件的导线接触良好，全部应该接头夹严实，防止松脱、滑接；
3.采用电气连接器：电气连接器应具备表面无锈斑、性能可靠，可防止电磁干扰、并能起到良好的散热控制；
4.安装和支撑电气元件：电气元件应能够稳定固定，避免因松动而导致的损坏
或安全隐患。

以上就是电气主接线的基本要求，在安装和使用电气设备或系统时要严格遵循
上述要求，以确保电气安全、可靠性及其有效的运行。

电气主接线设计的基本要求1 主接线应满足可靠性、灵活性和经济性三项基本要求1.1 可靠性。

供电可靠性是电力生产和分配的首要要求，主接线首先应满足这个要求。

（1）研究主接线可靠性应注意的问题：1）应重视国内外长期运行的实践经验及其可靠性的定性分析。

主接线可靠性的衡量标准是运行实践，至于可靠性的定量分析，由于基础数据及计算方法尚不完善，计算结果不够准确，因而目前仅作为参考。

2）主接线的可靠性要包括一次部分和相应组成的二次部分在运行中可靠性的综合。

3）主接线的可靠性在很大程度上取决于设备的可靠程度，采用可靠性高的电气设备可以简化接线。

4）要考虑所设计的发电厂、变电站在电力系统中的地位和作用。

（2）主接线可靠性的具体要求：1）断路器检修时，不宜影响对系统的供电。

2）断路器或母线故障以及母线检修时，尽量减少停运的回路数和停运时间，并要保证对一级负荷及全部或大部分二级负荷的供电。

3）尽量避免全厂停运的可能性。

4）大机组超高压电气主接线应满足可靠性的特殊要求。

1.2 灵活性。

灵活性是指适应发电厂、变电站不同时期各种不同运行工况要求的能力。

主接线应满足调度灵活性、检修灵活性及扩建灵活性。

（1）调度灵活性，应可以灵活地投入和切除发电机、变压器和线路，调配电源和负荷，满足系统在事故运行方式、检修运行方式以及特殊运行方式下的系统调度要求。

（2）检修灵活性，可以方便地将断路器、母线及保护装置按计划检修退出运行，进行安全检修而不致影响电力系统运行和用户的供电。

（3）扩建灵活性，可以容易地从初期接线过渡到最终接线。

并要考虑便于分期过渡和扩展，使电气一次和二次设备、装置等改变连接方式的工作量最少。

1.3 经济性。

主接线在满足可靠性、灵活性要求的前提下做到经济合理。

（1）投资省：①主接线应力求简单，以节省断路器、隔离开关、电流和电压互感器、避雷器等一次设备；②要能使继电保护和二次回路不过于复杂，以节省二次设备和控制电缆；③要能限制短路电流，以便于选择价格合理的电气设备或轻型电器；④如能满足系统安全运行及继电保护要求，110kV及以下终端或分支变电站可采用简易电器。

电气主接线及设计1. 引言电气主接线是电气系统中至关重要的一环，它负责将电源与各个电气设备之间进行连接，使电能得以传输和利用。

在电气系统设计过程中，主接线的设计合理与否直接影响到电气设备的正常运行和系统的安全性。

本文将详细介绍电气主接线的概念、设计原则以及关键步骤，以帮助读者了解和掌握电气主接线的基本知识。

2. 电气主接线的概念电气主接线是指通过电线或电缆将电源与各个电气设备之间进行连接的系统。

主接线通常由主干线、支干线和分支线组成。

其中，主干线负责将主电源与电气设备连接起来，支干线则负责将主干线连接到各个分支设备上。

电气主接线的设计主要考虑功率传输、电压降低、电气设备的组织布局以及系统的可靠性等因素。

3. 电气主接线的设计原则3.1 安全性原则电气主接线的设计首先要求保证系统的安全性。

这包括合理设置过载保护装置、漏电保护装置以及接地保护装置等，以防止电气设备的损坏和人身安全事故的发生。

此外，还应考虑电气设备的绝缘性能，避免因绝缘破损导致电气故障。

3.2 系统可靠性原则电气主接线的设计需要保证系统的可靠性，尽量减少电线和电缆的故障概率。

这包括选择合适的导线截面积、减少线路阻抗、合理布置线路等措施，以提高系统的可靠性和稳定性。

3.3 经济性原则电气主接线的设计需要综合考虑经济因素。

在满足系统需要的前提下，应尽量选择价格合理的电线和电缆，并通过合理布线节省材料和人工成本。

同时，应合理利用现有线路资源，尽量减少线路的开挖和占用，降低工程投资。

4. 电气主接线设计的关键步骤4.1 确定电气设备布置在进行电气主接线设计之前，首先需要根据实际情况确定电气设备的布置。

这包括了解主要电气设备的功率和数量、设备之间的相对位置以及设备的工作方式等。

4.2 计算负荷和电流在了解了电气设备布置后，需要计算每个电气设备的负荷和电流。

负荷和电流的计算是电气主接线设计的基础，它们直接决定了后续选线和设备的选择。

4.3 选择导线和电缆根据负荷和电流的计算结果，需要选择合适的导线和电缆。

电力系统电气主接线的形式和要求1、主接线的基本要求(1)可靠性电气接线必须保证用户供电的可靠性，应分别按各类负荷的重要性程度安排相应可靠程度的接线方式。

保证电气接线可靠性可以用多种措施来实现。

(2)灵活性电气系统接线应能适应各式各样可能运行方式的要求。

并可以保证能将符合质量要求的电能送给用户。

(3)安全性电力网接线必须保证在任何可能的运行方式下及检修方式下运行人员的安全性与设备的安全性。

(4)经济性其中包括最少的投资与最低的年运行费。

(5)应具有发展与扩建的方便性在设计接线方时要考虑到5～10年的发展远景，要求在设备容量、安装空间以及接线形式上，为5～10年的最终容量留有余地。

2、单母线接线(1)单母不分段每条引入线和引出线的电路中都装有断路器和隔离开关，电源的引入与引出是通过一根母线连接的。

单母线不分段接线适用于用户对供电连续性要求不高的二、三级负荷用户。

2)单母线分段接线单母线分段接线是由电源的数量和负荷计算、电网的结构来决定的。

单母线分段接线可以分段运行，也可以并列运行。

用隔离开关、负荷开关分段的单母线接线，适用于由双回路供电的、允许短时停电的具有二级负荷的用户。

用断路器分段的单母线接线，可靠性提高。

如果有后备措施，一般可以对一级负荷供电。

3)带旁路母线的单母线接线当引出线断路器检修时，用旁路母线断路器代替引出线断路器，给用户继续供电。

旁路断路器一般只能代替一台出线断路器工作，旁路母线一般不能同时连接两条及两条以上回路，否则当其中任一回路故障时，会使旁路断路器跳闸。

断开多条回路。

通常35kV的系统出线8回以上、110kV系统出线6回以上，220kV 系统出线4回以上，才考虑加设旁路母线。

(4)单母线分段带旁路在正常运行时，系统以单母线分段方式运行，旁路母线不带电。

如果正常运行的某回路断路器需退出运行进行检修，闭合旁路断路器，使旁路母线带电，合上欲检修回路旁路隔离开关，则该线路断路器可退出运行，进行检修。

电气主接线的基本要求和设计原则电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

标签：主接线；要求；原则1 对电气主接线的基本要求1.1 可靠性供电可靠性是电力生产和分配的首要要求，停电会对国民经济各部门带来巨大的损失，往往比少发电能的损失大几十倍，导致产品报废、设备损坏、人身伤亡等。

因此，主接线的接线形式必须保证供电可靠。

因事故被迫中断供电的机会越小，影响范围越小，停电时间越短，主接线的可靠程度就越高。

研究主接线可靠性应注意的问题如下：（1）考虑变电所在电力系统中的地位和作用。

变电所是电力系统的重要组成部分，其可靠性应与系统要求相适应。

（2）变电所接入电力系统的方式。

现代化的变电所都接入电力系统运行。

其接入方式的选择与容量大小、电压等级、负荷性质以及地理位置和输送电能距离等因素有关。

（3）变电所的运行方式及负荷性质。

电能生产的特点是发电、变电、输电、用电同一时刻完成。

而负荷类、类、的性质按其重要性又有类之分。

当变电所设备利用率较高，年利用小时数在以上，主要供应类、类负荷用电时，必须采用供电较为可靠的接線形式。

（4）设备的可靠程度直接影响着主接线的可靠性。

电气主接线是由电气设备相互连接而组成的，电气设备本身的质量及可靠程度直接影响着主接线的可靠性。

因此，主接线设计必须同时考虑一次设备和二次设备的故障率及其对供电的影响。

随着电力工业的不断发展，大容量机组及新型设备投运、自动装置和先进技术的使用，都有利于提高主接线的可靠性，但不等于设备及其自动化元件使用得越多、越新、接线越复杂就越可靠。

相反，不必要的接线设备，使接线复杂、运行不便，将会导致主接线可靠性降低。

因此，电气主接线的可靠性是一次设备和二次设备在运行中可靠性的综合。

1.2 灵活性电气主接线应能适应各种运行状态，并能灵活地进行运行方式的转换。

不仅正常运行时能安全可靠地供电，而且在系统故障或电气设备检修及故障时，也能适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使停电时间最短，影响范围最小。

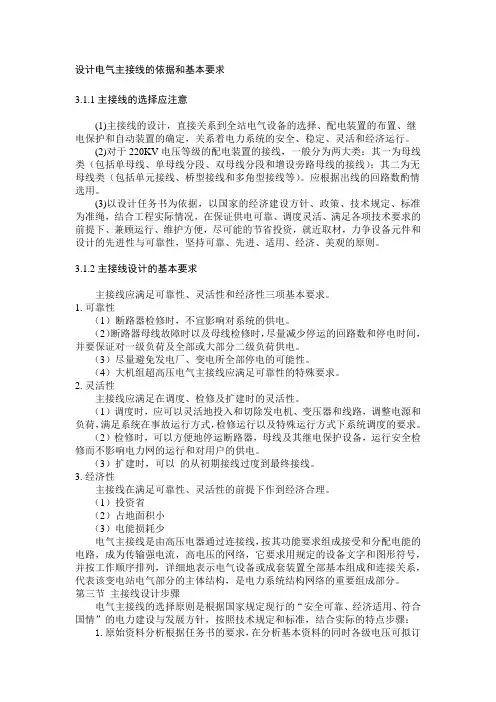

设计电气主接线的依据和基本要求3.1.1主接线的选择应注意(1)主接线的设计，直接关系到全站电气设备的选择、配电装置的布置、继电保护和自动装置的确定，关系着电力系统的安全、稳定、灵活和经济运行。

(2)对于220KV电压等级的配电装置的接线，一般分为两大类：其一为母线类（包括单母线、单母线分段、双母线分段和增设旁路母线的接线）；其二为无母线类（包括单元接线、桥型接线和多角型接线等）。

应根据出线的回路数酌情选用。

(3)以设计任务书为依据，以国家的经济建设方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下、兼顾运行、维护方便，尽可能的节省投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、适用、经济、美观的原则。

3.1.2主接线设计的基本要求主接线应满足可靠性、灵活性和经济性三项基本要求。

1.可靠性（1）断路器检修时，不宜影响对系统的供电。

（2）断路器母线故障时以及母线检修时，尽量减少停运的回路数和停电时间，并要保证对一级负荷及全部或大部分二级负荷供电。

（3）尽量避免发电厂、变电所全部停电的可能性。

（4）大机组超高压电气主接线应满足可靠性的特殊要求。

2.灵活性主接线应满足在调度、检修及扩建时的灵活性。

（1）调度时，应可以灵活地投入和切除发电机、变压器和线路，调整电源和负荷，满足系统在事故运行方式，检修运行以及特殊运行方式下系统调度的要求。

（2）检修时，可以方便地停运断路器，母线及其继电保护设备，运行安全检修而不影响电力网的运行和对用户的供电。

（3）扩建时，可以的从初期接线过度到最终接线。

3.经济性主接线在满足可靠性、灵活性的前提下作到经济合理。

（1）投资省（2）占地面积小（3）电能损耗少电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流，高电压的网络，它要求用规定的设备文字和图形符号，并按工作顺序排列，详细地表示电气设备或成套装置全部基本组成和连接关系，代表该变电站电气部分的主体结构，是电力系统结构网络的重要组成部分。

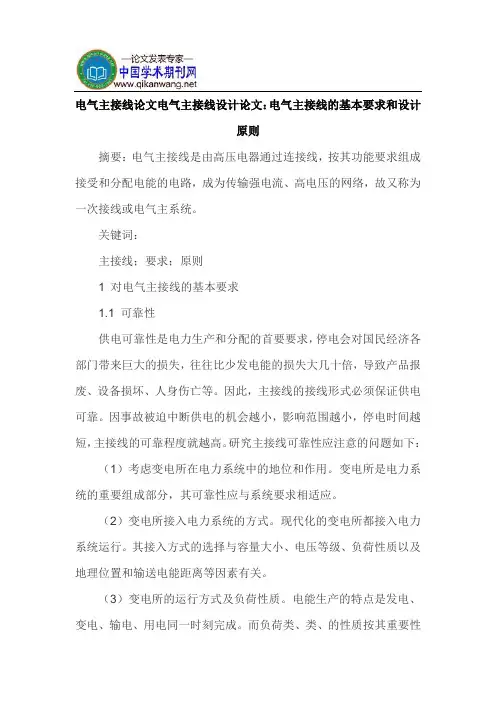

电气主接线论文电气主接线设计论文：电气主接线的基本要求和设计原则摘要：电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

关键词：主接线；要求；原则1 对电气主接线的基本要求1.1 可靠性供电可靠性是电力生产和分配的首要要求，停电会对国民经济各部门带来巨大的损失，往往比少发电能的损失大几十倍，导致产品报废、设备损坏、人身伤亡等。

因此，主接线的接线形式必须保证供电可靠。

因事故被迫中断供电的机会越小，影响范围越小，停电时间越短，主接线的可靠程度就越高。

研究主接线可靠性应注意的问题如下：（1）考虑变电所在电力系统中的地位和作用。

变电所是电力系统的重要组成部分，其可靠性应与系统要求相适应。

（2）变电所接入电力系统的方式。

现代化的变电所都接入电力系统运行。

其接入方式的选择与容量大小、电压等级、负荷性质以及地理位置和输送电能距离等因素有关。

（3）变电所的运行方式及负荷性质。

电能生产的特点是发电、变电、输电、用电同一时刻完成。

而负荷类、类、的性质按其重要性又有类之分。

当变电所设备利用率较高，年利用小时数在以上，主要供应类、类负荷用电时，必须采用供电较为可靠的接线形式。

（4）设备的可靠程度直接影响着主接线的可靠性。

电气主接线是由电气设备相互连接而组成的，电气设备本身的质量及可靠程度直接影响着主接线的可靠性。

因此，主接线设计必须同时考虑一次设备和二次设备的故障率及其对供电的影响。

随着电力工业的不断发展，大容量机组及新型设备投运、自动装置和先进技术的使用，都有利于提高主接线的可靠性，但不等于设备及其自动化元件使用得越多、越新、接线越复杂就越可靠。

相反，不必要的接线设备，使接线复杂、运行不便，将会导致主接线可靠性降低。

因此，电气主接线的可靠性是一次设备和二次设备在运行中可靠性的综合。

1.2 灵活性电气主接线应能适应各种运行状态，并能灵活地进行运行方式的转换。

变电站的电气主接线设计1.1 主接线设计的要求主接线设计的基本要求：●电源电压稳定，质量保障可靠；●灵活运行，维修方便，强大升级，操作稳定；●低成本，小功率损耗，顺序施工和转换可分期1.2 主接线方案的设计1.2.1 主接线方案的使用电气主接线反映了电源电路和电源机制之间的紧密关系。

变电站的使用和措施和保障单元的使用和措施取决于主要设计。

直接达到35kV架空线的保险机制的主要变化，35kV边不必放置总线或设计主线。

在四分之一的电缆设计中，根据下面的表5参考：表5 两种接线工艺线路电压级方案1 方案210kV 总线路分段接线单总线路接线1.2.2 主接线方案分析单总线路接线工艺单个总线布线的优点是灵活的操作，电气设备相对较小，成本相对较低，安装更容易，结构单一，以及一系列配电单元。

单个总线缺点：如果需要修复任何行的QF，则循环停止电能的传输。

因此，您需要修复所有在线或指令开关QS。

配置如果由于故障停止，这时电源可靠性和规划灵活性相对较差。

单总线路接线其使用条件为：6-220kV配置，配置只有1台发电机或主变时，3种情况所对应的要求如下：配电单元在6-10kV之间，外部电压负载数最多5个；配电单元在35-63kV之间，外部电压负载数最多3个；配电单元在110-220kV之间，外部电压负载最多2个；单母分段接线工艺单总线路分段接线优势：与单母线相比，可以并行运行，可靠性，灵活性和改进运行。

检测时，所有线条都更方便进行，不影响其他段正常电源和停电范围相对较小；单总线路分段接线劣势：更多机制，更多的投资，大面积占用使用。

法术错误故障影响配置稳定，其负载环路QF必须在切断电源时修复。

在将来调整负载时，需要开发平衡。

单总线路分段接线工艺适用范围：配电单元在6-10kV之间，其负载出线最多6条；配电单元在35-63kV之间，其负载出线最多4-8条；配电单元在110-220kV之间，其负载出线最多3-4条；两种方案的具体比较如表6所示。

主接线的基本要求
1.主接线必须经过热压测试，并达到电缆阻燃标准。

2. 主接线线缆应平整排列，通道内有效间距应不小于40mm。

3. 主接线线缆的分套芯线应按照规定编号，一般习惯从左往右、从上往下，同一套分支芯序号应有区别。

4. 接头的固定，应用紧固件固定，使接头固定，防止接头疲劳断支，也可用导热板熔接。

5. 接线端子的标识应清晰，面板上的拨码开关应有标识。

6. 主接线接线端子有可能受到局部电潮、电火花和高温影响时，应采取防护措施。

7. 各母线接头之间不宜有直接电连接。

8. 接线应垂直安装，垂直角度不宜大于30°，接线安装应平稳可靠。

9. 主接线柱或母线端子、接线端子板、母线接头以及接分支线等应采用正规品种，各用具之间应平整无压痕。

10. 主接线应不宜采用共轭接线方式，但有必要时，应采取额外的防护措施。

11. 主接线除备有抗火花、抗腐蚀、抗老化的特性外，其他电气指标应符合设计要求。
