水泥混凝土拌合物表观密度试验

水泥混凝土、砂浆（一）单项选择题（共10 题)1、水泥混凝土拌合试验的环境条件是℃。

称量精确度为：集料为±1 %，水、水泥、掺合料、外加剂为±% (C)•A,20？5,1•B,20？2,1•C,20？5,0.5•D,20±2，0.5答题结果：正确答案：C2、水泥混凝土拌合物凝结时间进行贯入试验时，测针端面接触砂浆表面后，转动手轮在s内垂直均匀地插入试样，插入深度为25±2mm，记录贯入值 (A)•A,10？2•B,10？1•C,5？2•D,5？1答题结果：正确答案：A3、水泥混凝土拌合试验过程中，不溶于水或难溶于水且含潮解型盐类外加剂，应先和拌合均匀后，再和其它材料拌合 (B)•A,水泥•B,细集料•C,集料•D,粗集料答题结果：正确答案：B4、水泥混凝土拌合物凝结时间测试前吸取泌水的具体方法是：试样制备h后，将试件一侧垫高约mm，静置2 min，用吸管吸取泌水 (A)•A,1，20•B,1，10•C,2，10•D,2，20答题结果：正确答案：A5、水泥混凝土拌合物凝结时间测定时，根据试样的贯入阻力大小选择适宜的测针。

当贯入阻力在0.2-3.5MPa范围时，选用mm2测针；当贯入阻力在3.5-20.0MPa范围时，选用mm2测针；当贯入阻力在20.0-28.0MPa范围时，选用mm2测针 (B)•A,100，50，25•B,100，50，20•C,100，50，10•D,100，60，20答题结果：正确答案：B6、搅拌机拌合水泥混凝土时的加料顺序依次是： (C)•A,集料、水泥•B,细集料、粗集料、水泥•C,粗集料、细集料、水泥•D,水泥、细集料、粗集料答题结果：正确答案：C7、测定水泥混凝土拌合物凝结时间的贯入阻力仪的分度值是10N，测针平面针头圆面积大小分别为mm2三种规格 (C)•A,10，25，100•B,10，30，50•C,100，50，10•D,10，25，50答题结果：正确答案：C8、水泥混凝土拌合物凝结时间试验前应过mm的方孔筛，取筛下砂浆进行人工拌合后，装入试摸 (C) •A,2.36•B,5•C,4.75•D,9.5答题结果：正确答案：C9、水泥混凝土拌合物凝结时间试样制备时，对于塌落度mm的拌合物，宜使用振动台振实砂浆，振动至表面出浆为止，应避免过振。

混凝土拌合物性能试验6普通混凝土拌合物性能试验方法标准（GB/T50080-2016）6.1目的要求及适用范围为规范和统一普通混凝土拌合物性能试验方法，提高实验技术水平，保证混凝土拌合物性能，满足预制混凝土构件和现浇混凝土工程的质量要求。

本细则适用于普通混凝土拌合物性能的试验6.2混凝土拌合物的取样及试样制备6.2.1同一组混凝土拌合物的取样，应在同一盘混凝土或同一车混凝土中取样。

取样量应多于试验所需量的1.5倍，且不易小于20L。

6.2.2混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。

宜在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，并搅拌均匀；从第一次取样到最后一次取样时间间隔不宜超过15min。

宜在取样后5min内开始各项性能试验。

6.2.3试验室制备混凝土拌合物的搅拌，应符合下列规定：1)混凝土拌合物应采用搅拌机搅拌，搅拌前应将搅拌机冲洗干净，并预拌少量同种混凝土拌合物或水胶比相同的砂浆，搅拌机内壁挂浆后将剩余料卸出；2)称好的粗骨料、细骨料、胶凝材料和水应依次加入搅拌机，难溶和不溶的粉状外加剂宜与胶凝材料同时加入搅拌机，液体和可溶外加剂宜与拌合水同时加入搅拌机；3)混凝土拌合物宜搅拌2min以上，直至搅拌均匀；4)混凝土拌合物一次搅拌量不宜少于搅拌机公称容量的1/4，不应大于搅拌机公称容量，且不应少于20L。

6.2.4试验室拌制混凝土时，材料用量以质量计，骨料的称量精度应为±0.5%；水泥、掺合料、水、外加剂的称量精度均应为±0.2%。

6.2.5取样应记录下列内容并写入试验或检测报告1）取样日期、时间和取样人；2）工程名称、结构部位；3）混凝土加水时间和搅拌时间；4）混凝土标记；5）取样方法；拌合物性能试验6）取样编号；7）试样数量；8）环境温度及取样的天气情况；9）取样混凝土的温度。

6.2.6在试验室制备混凝土拌合物时，除本章第6.2.5条规定的内容之外，尚应记录下列内容并写入试验或检测报告：1）试验环境温度；2）试验环境湿度；3）各种原材料品种、规格、产地及性能指标；4）混凝土配合比和每盘混凝土的材料用量。

混凝土拌合物性能试验方法标准一、标准概述混凝土在凝结硬化之前称之为混凝土拌合物，混凝土拌合物的性能直接影响到混凝土的施工及质量，因此，我们应正确掌握混凝土拌合物的试验方法，学习相关的标准。

《混凝土拌合物性能试验方法标准》的主要内容包括：拌合物取样及试样的制备、稠度试验、凝结时间试验、泌水与压力泌水试验、拌合物表观密度试验、拌合物含气量试验、配合比分析试验等7个内容。

二、试验方法1 取样及试样的制备要求1.1 取样1、同一组混凝土拌合物的取样应从同一盘混凝上或同一车混凝土中取样。

取样量应多于试验所需量的1.5 倍；且宜不小于20L。

2、混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。

一般在同一盘混凝土或同一车混凝土中的约1/4 处、1/2 处和3/4 处之间分别取样，从第一次取样到最后一次取样不宜超过15min，然后人工搅拌均匀。

3、从取样完毕到开始做各项性能试验不宜超过5min。

注：取样要点是要有代表性、样品要均匀、操作时间要控制好。

1.2 试样的制备1、在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在20±5℃，所用材料的温度应与试验室温度保持一致。

注：需要模拟施工条件下所用的混凝土时，所用原材料的温度宜与施工现场保持一致。

2、试验室拌合混凝土时，材料用量应以质量计。

称量精度：骨料为±l%；水、水泥、掺合料、外加剂均为±0.5%。

3、混凝土拌合物的制备应符合《普通混凝土配合比设计规程》JGJ 55 中的有关规定。

4、从试样制备完毕到开始做各项性能试验不宜超过5min。

2 稠度试验2.1 坍落度与坍落扩展度法1、本方法适用于骨料最大粒径不大于40mm、坍落度不小于10mm 的混凝土拌合物稠度测定。

2、坍落度与坍落扩展度试验所用的混凝土坍落度仪应符合《混凝土坍落度仪》JG 3021 中有关技术要求的规定。

3、坍落度与坍落扩展度试验应按下列步骤进行：（1）湿润坍落度筒及底板，在坍落度筒内壁和底板上应无明水。

工程材料实验报告 （2019-2020学年春季学期）实验题目： 混凝土试验 课程名称： 工程材料 任课教师： 党争 班 级： 农建182 学 号： 2018309040201 姓 名： 陈天琪一、混凝土拌合物和易性试验（坍落度法）1.目的、适用范围和引用标准本方法规定了采用坍落度仪测定水泥混凝土拌合物稠度的方法和步骤。

本方法适用于坍落度大于10mm，集料公称最大粒径不大于31.5mm的水泥混凝上的坍落度测定。

2.仪器设备⑴坍落筒：符合《水泥混凝土坍落度仪》中有关技术要求。

坍落筒为铁板制成的截头圆锥筒，厚度不小于1.5mm，内侧平滑，没有铆钉头之类的突出物，在筒上方约2/3 高度处有两个把手，近下端两侧焊有两个踏脚板，保证坍落筒可以稳定操作。

⑵捣棒：符合《水泥混凝土坍落度仪》(JG3021)中有关技术要求，为直径16mm，长约600mm并具有半球形端头的钢质圆棒。

⑶其它：小铲、木尺、小钢尺、镘刀和钢平板等。

3.试验步骤1)试验前将坍落筒内外洗净，放在经水润湿过的平板上(平板吸水时应垫以塑料布)，踏紧踏脚板。

2)将代表样分三层装入简内，每层装入高度稍大于筒高的1/3，用捣棒在每一层的横截面上均匀插捣25次。

插捣在全部面积上进行，沿螺旋线由边缘至中心，插捣底层时插至底部，插捣其它两层时，应插透本层并插入下层约20mm~30mm，插捣须垂直压下(边缘部分除外)，不得冲击。

在插捣顶层时，装入的混凝土应髙出坍落筒口，随插捣过程随时添加拌合物。

当顶层插捣完毕后，将捣棒用锯和滚的动作，清除掉多余的混凝土，用镘刀抹平筒口，刮净筒底周围的拌合物。

而后立即垂直地提起坍落筒，提筒在5s~10s内完成，并使混凝土不受横向及扭力作用。

从开始装料到提出坍落度筒整个过程应在150s内完成。

3)将坍落筒放在锥体混凝土试样一旁，筒顶平放木尺，用小钢尺量出木尺底面至试样顶面最高点的垂直距离，即为该混凝土拌合物的坍落度，精确至1mm。

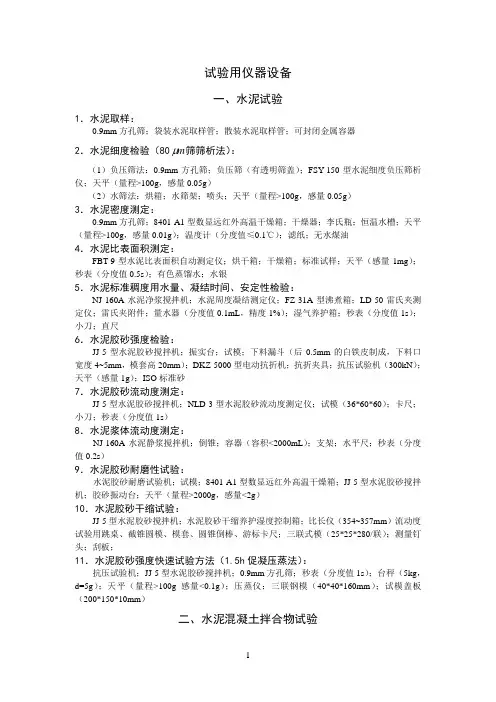

试验用仪器设备一、水泥试验1．水泥取样：0.9mm方孔筛；袋装水泥取样管；散装水泥取样管；可封闭金属容器筛筛析法）：2．水泥细度检验（80m（1）负压筛法：0.9mm方孔筛；负压筛（有透明筛盖）；FSY-150型水泥细度负压筛析仪；天平（量程>100g，感量0.05g）（2）水筛法：烘箱；水筛架；喷头；天平（量程>100g，感量0.05g）3．水泥密度测定：0.9mm方孔筛；8401-A1型数显远红外高温干燥箱；干燥器；李氏瓶；恒温水槽；天平（量程>100g，感量0.01g）；温度计（分度值≤0.1℃）；滤纸；无水煤油4．水泥比表面积测定：FBT-9型水泥比表面积自动测定仪；烘干箱；干燥箱；标准试样；天平（感量1mg）；秒表（分度值0.5s）；有色蒸馏水；水银5．水泥标准稠度用水量、凝结时间、安定性检验：NJ-160A水泥净浆搅拌机；水泥周度凝结测定仪；FZ-31A型沸煮箱；LD-50雷氏夹测定仪；雷氏夹附件；量水器（分度值0.1mL，精度1%）；湿气养护箱；秒表（分度值1s）；小刀；直尺6．水泥胶砂强度检验：JJ-5型水泥胶砂搅拌机；振实台；试模；下料漏斗（后0.5mm的白铁皮制成，下料口宽度4~5mm，模套高20mm）；DKZ-5000型电动抗折机；抗折夹具；抗压试验机（300kN）；天平（感量1g）；ISO标准砂7．水泥胶砂流动度测定：JJ-5型水泥胶砂搅拌机；NLD-3型水泥胶砂流动度测定仪；试模（36*60*60）；卡尺；小刀；秒表（分度值1s）8．水泥浆体流动度测定：NJ-160A水泥静浆搅拌机；倒锥；容器（容积<2000mL）；支架；水平尺；秒表（分度值0.2s）9．水泥胶砂耐磨性试验：水泥胶砂耐磨试验机；试模；8401-A1型数显远红外高温干燥箱；JJ-5型水泥胶砂搅拌机；胶砂振动台；天平（量程>2000g，感量<2g）10．水泥胶砂干缩试验：JJ-5型水泥胶砂搅拌机；水泥胶砂干缩养护湿度控制箱；比长仪（354~357mm）流动度试验用跳桌、截锥圆模、模套、圆锥倒棒、游标卡尺；三联式模（25*25*280/联）；测量钉头；刮板；11．水泥胶砂强度快速试验方法（1.5h促凝压蒸法）：抗压试验机；JJ-5型水泥胶砂搅拌机；0.9mm方孔筛；秒表（分度值1s）；台秤（5kg，d=5g）；天平（量程>100g 感量<0.1g）；压蒸仪；三联钢模（40*40*160mm）；试模盖板（200*150*10mm）二、水泥混凝土拌合物试验11．水泥混凝土拌合物的拌合与现场取样：SJD型强制式单卧轴混凝土搅拌机；标准振动台；磅秤；天平；铁板、铁铲等2．水泥混凝土拌合物稠度试验：（1）坍落度仪法：坍落筒；倒棒（直径16mm,长约600mm）；小铲、木尺、小钢尺、镘刀、钢平板等（2）维勃仪法：稠度仪；倒棒（直径16mm,长约600mm）；小铲、木尺、小钢尺、振动台；秒表（分度值0.5s）3．碾压混凝土拌合物稠度试验（改进VC法）：维勃稠度仪；倒棒（直径16mm,长约600mm）；秒表（分度值0.5s）；磅秤（量程>50kg）4．水泥混凝土拌合物表观密度试验：试样筒；倒棒（直径16mm,长约600mm）；磅秤（量程100kg，感量50g）；振动台；金属直尺、镘刀、玻璃板等5．水泥混凝土拌合物含气量试验：DH-1型改良法混凝土含气量测定仪；测定仪附件；压力表；橡皮锤；振动台；台秤（量程50kg，感量50g）6．水泥混凝土拌合物凝结时间试验：SGO-1200N混凝土贯入阻力仪；测针；试模；标准筛（孔径4.75mm）；倒棒（直径16mm,长约600mm）；铁制拌合板、吸液管、玻璃片7．水泥混凝土拌合物泌水试验：试验筒；台秤（量程50kg，感量50g）；量筒（容量为10mL、50mL、100mL及吸管）倒棒（直径16mm,长约600mm）；秒表（分度值1s）8．水泥混凝土拌合物配合比分析试验：试验筒；标准筛（孔径4.75mm、0.15mm）；广口瓶（2000mL玻璃瓶，有玻璃盖板）；台秤（量程50kg，感量50g）；电子称（量程>5kg，感量1g）三、硬化水泥混凝土性能试验1．水泥混凝土试件制作与硬化水泥混凝土现场取样：SJD型强制式单卧轴混凝土搅拌机；振动台；万能试验机；球座；试模；压板；橡皮锤；钻孔取样机；据；游标卡尺；倒棒（直径16mm,长约600mm）2．碾压混凝土抗弯拉试件制作：改动平板振动器；试模（100*100*400或150*150*550或150*150*600mm）；套模；压板（长宽比试模内壁尺寸小5mm，厚度不小于15mm）；3．水泥混凝土立方体抗压强度试验：万能试验机；球座；防崩裂网罩4．水泥混凝土圆柱体轴心抗压强度试验：万能试验机；球座；游标卡尺（量程300mm，分度值0.02mm）；防崩裂网罩5．水泥混凝棱柱体轴心抗压强度试验：万能试验机；球座；钢尺（分度值1mm）；防崩裂网罩6．水泥混凝土棱柱体抗压弹性模量试验：万能试验机；球座；千分表2个（0级或1级）；微变形仪固定架两对（标距150mm）；钢尺（量程600mm，分度值1mm）、502胶水、铅笔、秒表7．水泥混凝土圆柱体抗压弹性模量试验：万能试验机；球座；千分表2个（0级或1级）；微变形仪固定架两对（标距150mm）；钢尺（量程600mm，分度值1mm）、502胶水、铅笔、秒表38．水泥混凝土抗弯拉强度试验：万能试验机；抗弯拉实验装置9．水泥混凝土抗弯拉弹性模量试验：压力机、抗弯拉实验装置；千分表（分度值0.001mm ）；千分表架；毛玻璃片（1cm 2）；502胶水、平口刮刀、丁字尺、直尺、钢卷尺、铅笔10．水泥混凝土立方体劈裂抗拉强度试验：万能试验机；劈裂钢垫条和三合板垫层；钢尺（分度值1mm ）11．水泥混凝土圆柱体劈裂抗拉强度试验：万能试验机；劈裂劈裂夹具、钢垫条和三合板垫层；钢尺（分度值1mm ）12．水泥混凝土抗弯拉试件断块抗压强度试验：万能试验机；球座；试件压板13．水泥混凝土强度快速试验（1h 促凝压蒸法）：万能试验机；混凝土湿筛砂浆振动筛分、成型两用机；专专用压蒸仪（装有表盘尺寸mm 55φ压力表的mm 240φ压蒸锅）；湿筛砂浆专用试模（三联钢模和钢盖板）；台秤（量程5kg ，感量5g ）；天平（量程100g ，感量0.1g ）；砂浆搅拌锅、拌合铲、小刀、方形搪瓷盘（250*400mm ）、秒表14．水泥混凝土动弹性模量试验（共振仪法）：DT-12W 动弹仪；试件支撑件；台秤（量程20kg ，感量10g ）15．水泥混凝土抗冻性试验（快冻法）：快速冻融试验装置；试件盒（净截面110*110mm ，高500mm ）；动弹性模量测定仪；台秤（量程20kg ，感量10g ）；热电偶电位差计（-20℃~20℃）16．水泥混凝土干缩试验：试模（100*100*400或100*100*515mm ）；测钉；测长仪器；干缩室17．水泥混凝土耐磨性试验：烘箱；混凝土磨耗试验机；磨头花轮刀片；试模（150*150*150mm ）；电子称（量程10kg ，感量1g ）18．水泥混凝土抗渗性试验：水泥混凝土渗透仪；成型试模；烘箱、螺旋加压器、电炉、浅盘、铁锅、钢丝刷；密封材料19．水泥混凝土渗水高度试验：梯形玻璃板；钢尺；成型试模；钟表（分度值min ）；螺旋加压器、烘箱、电炉、浅盘、铁锅、钢丝刷20．水泥砂浆立方体抗压强度试验：压力试验机；试模为70.7*70.7*70.7mm 立方体；捣棒；垫板四、土的基本物理性质试验1．含水量试验：（1）烘干法：烘箱；天平（感量0.01g ）；其他：干燥器、称量盒等。

道路工程模拟题2一、单选题（题共30题，共30分）1. 测定级配碎石基层压实度应优先采用（）。

A. 环刀法B. 灌砂法C. 钻芯取样法D. 核子密度仪法2. 分布工程评分时，采用（）计算法确定相应的评分值。

A. 算术平均值B. 数理统计C. 最小二乘D. 加权平均值3. 制作沥青混合料标准马歇尔试件，第一次采用的沥青混合料质量为1215g，做得事件的高度为65.0mm，调整后混合料的质量应该为（）。

A. 1150gB.1187gC. 1215gD.1244g4. 用5.4m长的贝克曼梁测定弯沉时，百分表的最大读数为60，终读数为40，则该测点的回弹弯沉为（）。

A. 20B. 100C. 50D. 405. 服务区停车场、收费广场的土方工程压实标准可按（）。

A. 土方路基要求酌情降低B. 土方路基要求加以控制C. 降低一个公路等级的标准执行D. 提高一个公路等级的标准执行6. 对热拌热铺密级配沥青混凝土面层单层的压实厚度不宜小于集料公称最大粒径的（）。

A. 1.5~2.0倍B. 2.0~2.5倍C. 2.5~3.0倍D. 3.0~3.5倍7. 特定路面构造深度用的量砂粒径为（）。

A. 0.15mm~0.3mmB. 0.3mm~0.6mmC. 0.6mm~1.18mmD.1.18mm~2.36mm8. SMA面层压实度是指（）。

A. 现场实际干密度与室内标准密度之比B. 现场实际密度与室内标准密度之比C. 现场实际湿密度与室内击实试验最大湿密度之比D. 现场实际干密度与室内击实试验最大干密度之比9. 沥青路面车辙测试时，分别测试断面的内外侧轮迹带的车辙深度，以（）作为断面的车辙深度。

A. 其中最小值B. 两者平均值C. 其中最大值D. 两者之差值10. 路肩工程属于（）工程的一个分项工程。

A. 路基工程B. 附属工程C. 排水工程D. 路面工程11. 水泥稳定土击实试验有以下说法：①试料采取四分法取样；②预定几个不同含水量，依次相差0.5%~1.5%，且其中至少有2个大于或2个小于最佳含水量；③试料加入计算用水量和水泥后装入塑料袋浸湿备用；④最后一层试样超出筒顶的高度不得大于4mm。
