土木工程识图1制图基础

土木工程识图基础知识单选题100道及答案1. 在建筑平面图中，被剖切到的主要建筑构配件的轮廓线用（）表示。

A. 粗实线B. 中实线C. 细实线D. 加粗实线答案：A2. 建筑总平面图中，新建建筑物的轮廓用（）绘制。

A. 粗实线B. 中实线C. 细实线D. 虚线答案：A3. 定位轴线应用（）绘制。

A. 单点长划线B. 双点长划线C. 细实线D. 虚线答案：A4. 建筑剖面图的剖切位置应在（）中表示。

A. 底层平面图B. 标准层平面图C. 顶层平面图D. 屋顶平面图答案：A5. 建筑详图常用的比例有（）。

A. 1:50B. 1:20C. 1:10D. 以上都是答案：D6. 标高符号的三角形为等腰直角三角形，其高度约为（）。

A. 3mmB. 5mmC. 6mmD. 8mm答案：C7. 索引符号的圆直径为（）。

A. 8mmB. 10mmC. 12mmD. 14mm答案：B8. 指北针圆的直径宜为（）。

A. 18mmB. 20mmC. 24mmD. 30mm答案：C9. 在建筑施工图中，M 通常代表（）。

A. 门B. 窗C. 预埋件D. 梁答案：A10. 表示建筑物室内外地面高差的尺寸是（）。

A. 总尺寸B. 轴线尺寸C. 细部尺寸D. 标高尺寸答案：D11. 房屋建筑制图标准规定，粗实线一般用于（）。

A. 主要可见轮廓线B. 可见轮廓线C. 不可见轮廓线D. 图例线答案：A12. 建筑平面图中，外部尺寸一般标注三道，其中最外一道尺寸标注的是（）。

A. 总尺寸B. 轴线尺寸C. 细部尺寸D. 不确定答案：A13. 结构施工图中，钢筋的标注“Φ8@200”中，“8”表示（）。

A. 钢筋根数B. 钢筋直径C. 钢筋间距D. 钢筋级别答案：B14. 梁的集中标注中，KL 表示（）。

A. 框架梁B. 框支梁C. 悬挑梁D. 井字梁答案：A15. 基础平面图中，基础轮廓线用（）绘制。

A. 粗实线B. 中实线C. 细实线D. 虚线答案：A16. 建筑剖面图中，垂直分段尺寸一般分三道，其中中间一道尺寸标注的是（）。

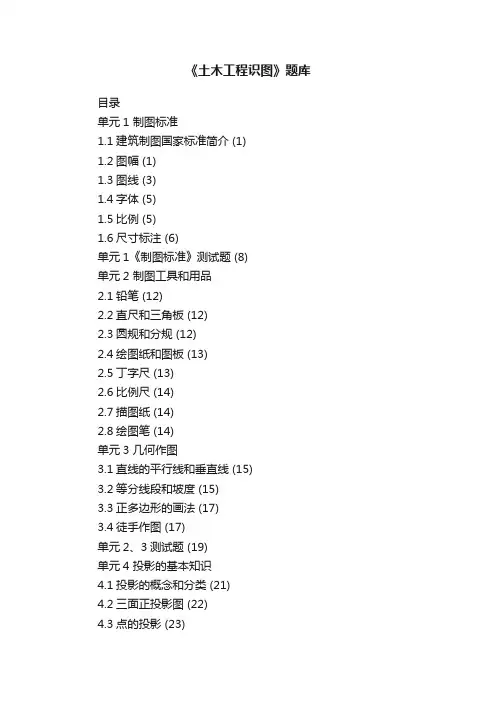

《土木工程识图》题库目录单元1 制图标准1.1建筑制图国家标准简介 (1)1.2图幅 (1)1.3图线 (3)1.4字体 (5)1.5比例 (5)1.6尺寸标注 (6)单元1《制图标准》测试题 (8)单元2 制图工具和用品2.1铅笔 (12)2.2直尺和三角板 (12)2.3圆规和分规 (12)2.4绘图纸和图板 (13)2.5丁字尺 (13)2.6比例尺 (14)2.7描图纸 (14)2.8绘图笔 (14)单元3 几何作图3.1直线的平行线和垂直线 (15)3.2等分线段和坡度 (15)3.3正多边形的画法 (17)3.4徒手作图 (17)单元2、3测试题 (19)单元4 投影的基本知识4.1投影的概念和分类 (21)4.2三面正投影图 (22)4.3点的投影 (23)4.4直线的投影 (24)4.5平面的投影 (25)单元4《投影的基本知识》测试题 (26) 单元5 形体的投影5.1平面体的投影 (31)5.2曲面体的投影 (32)5.3组合体的投影 (33)5.4截切体和相贯体的投影 (34)单元5《形体的投影》测试题 (35)单元6 轴测投影6.1轴测投影的基本知识 (40)6.2轴测图的画法 (42)单元6《轴测投影》测试题 (43)单元7 剖面图和断面图7.1剖面图和断面图的形成 (47)7.2剖面图和断面图的画法规定 (48) 7.3剖面图和断面图的分类 (49)单元7《剖面图和断面图》测试题 (51) 单元8 建筑工程图概述8.1建筑工程图的产生和分类 (57) 8.2房屋建筑制图国家标准 (58)单元8《建筑工程图概述》测试题 (60) 单元9 建筑施工图的识读9.1首页图和建筑总平面图 (65)9.2建筑平面图 (66)9.3建筑立面图 (68)9.4建筑剖面图 (70)9.5建筑详图 (72)单元9《建筑工程图识读》测试题 (74) 综合练习1 (77)综合练习2 (81)河南省2016年《土木工程识图》真题 (86)河南省2017年《土木工程识图》真题 (91)河南省2018年《土木工程识图》真题 (96)1.1 建筑制图国家标准简介一、选择题。

第二部分《土木工程制图》复习大纲一．制图基本知识1.幅面幅面：指图纸本身的大小和规格，有0＃、1＃、2＃、3＃、4＃。

幅面代号A0 A1 A2 A3 A4B×L841×1189594×841420×594297×420210×297图框：图纸上所供绘图范围的边线。

标题栏：位于图纸的右下角，注明设计单位、设计日期、工程名称、图名、图号和负责人签字。

2.图线图线：画在图纸上的线条统称为图线。

图线的两个基本特性是线型和线宽。

工程建设常用图线3.字体○1图纸上所书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐;标点符号应清楚正确。

○2文字的字高，应从如下系列中选用：3.5、5、7、10、14、20mm。

如需书写更大的字，其高度因按的比值递增。

○3图样及说明中的汉字，宜采用长仿宋字，高度与宽度的关系应符合如下规定（高度/宽度=3/2 ）。

○4仿宋字的特点：横平竖直、起落分明、笔锋满格、布局均匀。

○5拉丁字母和数字可写成竖体字或斜体字，如写成斜体字，其斜度应是从字的底线逆时针向上倾斜75度，字体的高度不应小于2.5mm。

○6拉丁字母I、O、Z不宜在图中使用，以防与数字1、0、2混淆。

4.尺寸标注工程图样的大小由尺寸来界定，尺寸的标注包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字。

尺寸界线——细实线，垂直与被标注的轮廓线（有时可用轮廓线做尺寸线）尺寸线——细实线，平行与被标注的轮廓线（图纸上的任何图线不得作为尺寸线）尺寸起止符号——中粗短斜线，倾斜方向从尺寸界线顺时针旋转45度，长度为2～3mm。

尺寸数字——尺寸数字标注在尺寸线上方。

5．绘图工具和仪器的使用方法铅笔、图板、丁字尺、三角板、比例尺、分规、圆规、画线笔、建筑模板、.擦线板（擦图片）、砂纸、毛刷、橡皮、胶带纸、小刀等。

以上工具具体使用方法请参看课本P175-177页二．工程制图基本图示方法1．基本视图表达一个形体可有六个基本投射方向。

土木工程识图-课件 (一)土木工程识图是土木工程专业中非常重要的一门课程，它是学生在土木工程实践中不可或缺的基础知识。

在这门课程中，学生需要了解并掌握识图的基础知识和技能，以便能够更加准确地理解和应用设计图纸。

为了帮助学生更好地学习土木工程识图，课件成为了一种教学常见的营救方式，这篇文章将会详细介绍“土木工程识图-课件”。

一、课程介绍与内容土木工程识图-课件，主要是针对土木工程专业的学生，通过引导学生掌握精确的图像阅读技能和相关的符号标记、尺寸、比例、比例尺等知识。

在课件中，学生将学习以下知识：1. 图纸范围：了解不同图纸的类型及其用途，能够对图纸中的每一个部分进行认证。

2. 图形学：学习不同图形的绘制和构图技术，识别和理解不同图形的含义和相互关系。

3. 测量技术：掌握测量方法、论证技巧和数学计算技巧，理解比例和比例尺的原理，能够熟练使用各种测量器具。

4. 绘图：通过绘制不同的图纸来巩固已经学到的技巧知识。

5. 图案阅读和理解：学习图例的阅读和理解技巧，如何正确地识别和解释图例中不同的符号标记和尺寸。

二、课件特点1. 交互性强课件中一些动态的演示，让学生更加直观地理解土木工程图纸，课件让课堂更加生动，学生与课件互动起来，轻松高效。

2. 多媒体展示课件拓展了课堂的教学形式，它融合了多种媒体，如图片、音频、视频等形式，使学生对土木工程识图有更深入的印象和理解。

3. 强化识图方面课件的设计围绕土木工程识图展开，注重了识图方面的知识点，帮助学生清晰认识每一幅图纸的作用和内容，感受到土木工程识图的魅力。

4. 方便学生学习大多数的课件都是经过精心制作的，且具有可重复性，学生可以在课后复习，还可以根据自己的需要对一些重要知识点进行练习和测试，使学习更加灵活。

三、课件在教学中的应用如今，土木工程识图-课件成为了教学的主要方式之一，它已经在课堂上发挥了重要的作用。

通过结合课程内容和多媒体技术来设计课件，实现了教学的生动化、可视化和概念化，更好地从视觉和听觉方面感受到了土木工程识图的魅力。

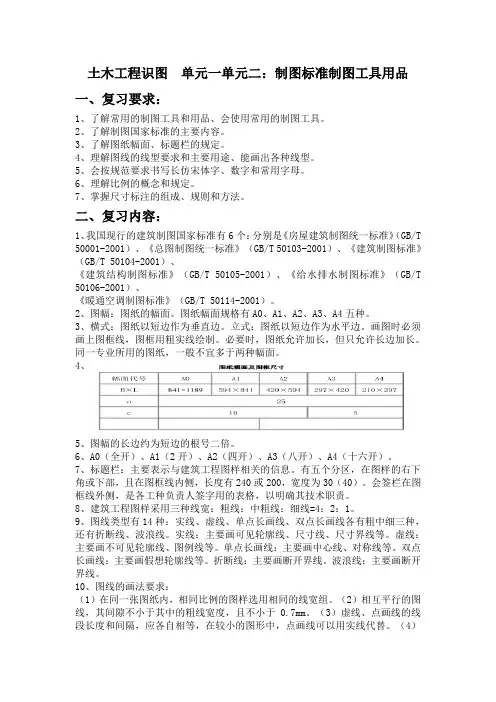

土木工程识图单元一单元二：制图标准制图工具用品一、复习要求：1、了解常用的制图工具和用品、会使用常用的制图工具。

2、了解制图国家标准的主要内容。

3、了解图纸幅面、标题栏的规定。

4、理解图线的线型要求和主要用途、能画出各种线型。

5、会按规范要求书写长仿宋体字、数字和常用字母。

6、理解比例的概念和规定。

7、掌握尺寸标注的组成、规则和方法。

二、复习内容：1、我国现行的建筑制图国家标准有6个：分别是《房屋建筑制图统一标准》（GB/T 50001-2001）、《总图制图统一标准》（GB/T 50103-2001）、《建筑制图标准》（GB/T 50104-2001）、《建筑结构制图标准》（GB/T 50105-2001）、《给水排水制图标准》（GB/T 50106-2001）、《暖通空调制图标准》（GB/T 50114-2001）。

2、图幅：图纸的幅面。

图纸幅面规格有A0、A1、A2、A3、A4五种。

3、横式：图纸以短边作为垂直边。

立式：图纸以短边作为水平边。

画图时必须画上图框线，图框用粗实线绘制。

必要时，图纸允许加长，但只允许长边加长。

同一专业所用的图纸，一般不宜多于两种幅面。

4、5、图幅的长边约为短边的根号二倍。

6、A0（全开）、A1（2开）、A2（四开）、A3（八开）、A4（十六开）。

7、标题栏：主要表示与建筑工程图样相关的信息。

有五个分区，在图样的右下角或下部，且在图框线内侧，长度有240或200，宽度为30（40）。

会签栏在图框线外侧，是各工种负责人签字用的表格，以明确其技术职责。

8、建筑工程图样采用三种线宽：粗线：中粗线：细线=4：2：1。

9、图线类型有14种：实线、虚线、单点长画线、双点长画线各有粗中细三种，还有折断线、波浪线。

实线：主要画可见轮廓线、尺寸线、尺寸界线等。

虚线：主要画不可见轮廓线、图例线等。

单点长画线：主要画中心线、对称线等。

双点长画线：主要画假想轮廓线等。

折断线：主要画断开界线。

土木工程识图习题集单元１基本制图标准姓名： [填空题] *_________________________________学号： [填空题] *_________________________________1.《房屋建筑统一标准》(GB/T 50001－2001)中规定，图纸幅面的规格有_______种。

* [单选题] *A.4B.5(正确答案)C.6D.82.关于图纸下列说法不正确的是_______。

* [单选题] *A.标题栏的长边有200mm或240mm两种尺寸B.标题栏可以分为五个区C.标题栏设在图样的右下角或下部D.标题栏应设在图框线的外侧(正确答案)3.图线的线宽有粗线、中粗线和细线三种，它们的线宽比为_______。

* [单选题] *A.1：2：4B.2：4：1C.4：2：1(正确答案)D.2：1：44.国家标准所规定的线型有________种。

* [单选题] *A. 10B. 12C. 14(正确答案)D.165.不是国家标准所规定的文字高度是________mm。

* [单选题] *A.3(正确答案)B.5C.7D.106.长仿宋体汉字的号数是指________。

* [单选题] *A.字体的宽度B.字体的高度(正确答案)C.字体高宽比值D.字体宽高比值7.采用1：5的比例绘制一个直径40mm的圆时，其绘图直径为______mm。

* [单选题] *A.Φ8(正确答案)B.Φ10C.Φ160D.Φ2008.用1：200的比例作图时，若实际长度为50m，则图上标记的尺寸数字为________。

* [单选题] *A.250mmB.2.5mmC.10000mmD.50000mm(正确答案)9.国家标准规定尺寸线________。

* [单选题] *A.可用轮廓线代替B.可用轴线代替C.可用中心线代替D.不可用任何线替代(正确答案)10.图样上尺寸数字代表的是________。
