螺纹密封一．关于螺纹管接头流体操作系统中，最常见的连接件是螺纹管接头。
1．NPT螺纹接头。
螺纹接头在工业中用于管道的连接。
NPT（国家管螺纹）接头是锥管螺纹，具有连接、密封的功能。
其密封是两个金属接触面产生的形变形成的密封，发生在锥螺纹的侧面，齿顶和齿根部位。
安装接头过程中，由于金属间的亲合力，特别是碳钢或不锈钢螺纹彼此咬合时，会产生螺纹的咬住和撕裂的现象。
安装NPT管螺纹接头时，必须使用润滑剂或是有润滑成份的密封材料覆盖螺纹上，防止螺纹损伤。
一种常用的密封材料是PTFE带。
在使用螺纹密封去润滑，埴充螺纹的侧面、齿顶、齿根时，要重点考虑下面几个方面。
当使用密封带时，对于大多数密封带，在螺纹上缠绕2到3圈就足够了。
不要让密封带超出螺纹的第一个牙外端，因为密封带会破碎进入流体系统，损坏系统部件的内部。
密封带以面对着螺纹头部顺时针的方向缠绕，如果方向不对，密封带不能恰当的密封和润滑，引起潜在的泄漏。
切下多余的密封带，拉紧密封带使其与螺纹紧密的贴合并压紧头部。
如果螺纹的齿顶露出会导致咬死。
如果维护时拆下螺纹接头，要确保去除旧密封带，并使用新的密封带。
螺纹上残余的旧密封带会导致随后的组装发生泄漏。
2．SAE圆柱螺纹接头另一个普遍使用的螺纹类型是SAE（美国汽车工程师协会）圆柱螺纹。
SAE圆柱螺纹是一种只起连接作用，不承担密封功能。
密封作用由通常安装在外螺纹上弹性密封垫完成。
弹性密封垫受外螺纹的密封座和靠近内螺纹出口的密封面的压缩，形成密封。
这种螺纹密封方式具有了NPT螺纹密封的优势，对于安装人员来说，是容易维护、得到、再加工的。
在流体系统使用的其它类型的螺纹还有ISO圆柱和圆锥螺纹，NPTF干式密封螺纹，以及37°AN扩口接头。
3．ISO圆柱螺纹和锥螺纹接头ISO（国际标准化组织）圆锥螺纹接头同NPT锥螺纹接头相同，依靠螺纹完成密封功能，圆柱螺纹如同SAE圆柱螺纹，依靠弹性元件、组合金属垫，或其它垫片完成密封功能。
流体知识点总结一、流体的基本性质1. 流体的定义和分类流体是指物质的一种状态，不固定的形状和体积，能够流动。
根据流体的粘性和压缩性，流体可分为理想流体和真实流体两大类。
理想流体是一种没有黏性和压缩性的流体，其运动规律可以用欧拉方程描述，而真实流体具有一定的粘性和压缩性，其运动规律则需用纳维-斯托克斯方程描述。
2. 流体的密度和压强流体的密度是指单位体积内的质量，通常用ρ表示。
流体的压强是指单位面积上的力，通常用p表示。
密度和压强是描述流体基本性质的重要参数，它们与流体的运动和压力有着密切的关系。
3. 流体的黏性和运动流体的黏性是指其内部分子间存在的摩擦力，使得流体在运动时具有阻力。
黏性是影响流体流动的一个重要因素，它使得流体在流动时会出现一些特有的现象，如粘滞流动、湍流等。
流体的运动规律受到黏性的影响，需要用纳维-斯托克斯方程来描述。
二、流体静力学1. 流场及其描述流场是指流体中任意空间中各点速度和密度的分布状态，可以分为定常流场和非定常流场。
描述流场的方法通常有拉格朗日描述和欧拉描述两种。
2. 流体的静力学平衡流体的静力学平衡是指在无外力作用时，流体处于静止状态的平衡规律。
根据流体受力的性质，静力学平衡可以分为流体的静平衡、压强平衡和重力平衡。
3. 流场的描述方法欧拉描述和拉格朗日描述是流体静力学研究的两种基本方法。
欧拉描述是以空间任意一点作为参照系来描述流体状态和运动规律，而拉格朗日描述则是以流体质点为参照系来描述流体运动。
三、流体动力学1. 流体的运动规律根据流体的运动性质，流体运动可以分为层流和湍流两种。
层流是指流体在运动中，各层流体分层并按某种规律运动的现象，而湍流则指流体在运动中乱七八糟、无规律的运动现象。
2. 流体的动能和动量流体的动能是指流体由于运动而具有的能量，通常用K表示，而流体的动量则是指流体在运动中具有的动能量，通常用L表示。
动能和动量是描述流体动力学运动规律的关键参数，与流体的流速、流量、压力等有着密切的关系。
波纹管的正确安装方法波纹管是一种用于输送流体的管道连接件，广泛应用于石油、化工、医药、食品等行业。
正确的安装方法能够确保波纹管的性能和使用寿命，下面将详细介绍波纹管的正确安装方法。
1. 准备工作在安装波纹管之前，首先要准备好所需的工具和材料，包括波纹管、法兰、螺栓、垫片等。
同时，还需要检查波纹管和法兰的尺寸和材质是否符合要求，确保安装过程中不会出现尺寸不匹配或材质不符的情况。
2. 清洁工作在安装波纹管前，必须确保连接部位的清洁。
使用清洁剂彻底清洗法兰和波纹管的连接面，并用干净的布擦干。
这样可以避免连接过程中灰尘、杂质等污染波纹管。
3. 波纹管的安装将波纹管的一端与法兰连接，确保紧密贴合。
然后，将螺栓穿过法兰孔洞，并用螺母固定。
螺栓要均匀拧紧，以确保波纹管与法兰之间的连接紧密可靠。
同时，要确保连接过程中不会对波纹管造成损坏或变形。
4. 法兰的安装在安装法兰时，应根据具体情况选择合适的安装方式。
常见的安装方式有对焊、螺栓连接和卡箍连接。
对焊是将法兰直接焊接在管道上，适用于大口径和高压力的场合。
螺栓连接是将法兰和波纹管通过螺栓固定，适用于中小口径和低压力的场合。
卡箍连接是将法兰和波纹管通过卡箍固定，适用于需要频繁拆卸的场合。
5. 检查工作安装完成后，要对连接处进行仔细检查。
检查法兰和波纹管之间是否存在间隙或松动，如果有，需要重新拧紧螺栓。
同时，还要检查连接处是否存在漏水或漏气现象，如果有，需要进一步处理。
只有确保连接处没有问题，才能继续进行下一步的工作。
6. 补充注意事项在安装波纹管时，还需要注意以下几点：- 波纹管的安装应避免受到外力的撞击或挤压，以免造成损坏或变形。
- 波纹管的连接处应保持干燥，避免受到潮湿或腐蚀性介质的影响。
- 波纹管的安装位置应合理选择，避免受到过高或过低温度的影响。
- 波纹管的安装过程中，要注意保护管道系统的其他部件，避免造成二次污染或损坏。
正确的波纹管安装方法包括准备工作、清洁工作、波纹管的安装、法兰的安装、检查工作和补充注意事项。
流体力学基础知识1、什么是流体？什么是可压缩流体与不可压缩流体？一切物质都是由分子组成的。
在相同的体积中，气体和液体的分子数目要比固体少得多，分子间的空隙就比较大，因此，分子之间的内聚力小，分子运动剧烈。
这就决定了气体和液体不能保持固定的形状而具有流动性，所以，我们称气体和液体为流体。
在一定温度下，流体的体积随压力升高而缩小的性质，称为流体的可压缩性。
流体压缩性的大小用压缩系数K表示。
它的意义是当温度不变时，单位压力增量所引起流体体积的相对缩小量。
液体的压缩系数很小，故一般称液体为不可压缩流体。
温度与压力的改变，对气体体积影响很大。
由热力学可知，当温度不变时，气体的体积与压力成反比，即压力增加一倍，体积缩小为原来的一半。
由于压力变化对气体体积影响明显，故一般称气体为可压缩流体。
2、什么是流体的粘性与粘度（粘性系数）？当流体运动时，在流体层间产生的内摩擦力具有阻碍流体运动的性质，故将这一特性称为流体的粘性，将内磨擦力称为粘性力。
粘性是流体运动时间生能量损失的根本原因。
液体的粘性大小，用粘度（粘性系数）表示。
粘度有动力粘度与运动粘度两种。
所谓动力粘度是指流体单位面积上的粘性力与垂直于运动方向上的速度变化率的比值。
3、流体粘性大小与哪些因素有关？流体粘性的大小，不仅与流体的种类有关，且随流体的压力和温度的改变而变化。
由于压力改变对流体粘性影响很小，一般可忽略不计。
温度是影响粘性的主要因素。
温度对粘度的影响，对液体和气体是截然不同的。
温度升高时，液体的粘度迅速降低，而气体的粘度则随之升高。
这主要是因为，液体的粘性力主要是由于分子间吸引力造成的，当温度升高时，分子距离加大，引力减小，使粘性力减弱，粘度降低。
气体的粘性力主要是由气体内部分子运动引起的分子掺混、碰撞而产生的，温度升高，分子运动的速度加快，层间分子掺混、碰撞机会增多，使具有不同速度的气体层间的质量与动量交换加剧。
所以，粘性力加大，粘度升高。
液体粘度随温度升高而降低的特性，对电厂燃料油的输送与雾化是有利的。

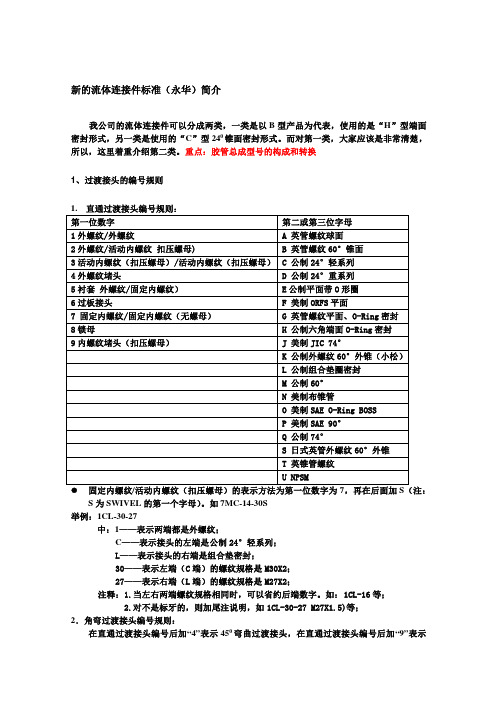

新的流体连接件标准（永华）简介我公司的流体连接件可以分成两类，一类是以B型产品为代表，使用的是“H”型端面密封形式，另一类是使用的“C”型240锥面密封形式。
而对第一类，大家应该是非常清楚，所以，这里着重介绍第二类。
重点：胶管总成型号的构成和转换1、过渡接头的编号规则S为SWIVEL的第一个字母）。
如7MC-14-30S举例：1CL-30-27中：1——表示两端都是外螺纹；C——表示接头的左端是公制24°轻系列；L——表示接头的右端是组合垫密封；30——表示左端（C端）的螺纹规格是M30X2；27——表示右端（L端）的螺纹规格是M27X2；注释：1.当左右两端螺纹规格相同时，可以省约后端数字。
如：1CL-16等；2.对不是标牙的，则加尾注说明，如1CL-30-27(M27X1.5)等；2．角弯过渡接头编号规则：在直通过渡接头编号后加“4”表示450弯曲过渡接头，在直通过渡接头编号后加“9”表示900弯曲过渡接头。
如：1CH4-27-22OG1CH9-27-22OG3．通过渡接头编号规则：第一个字母的含义如下所示，其余字母的含义同直通过渡接头中的第二或第三位字母。
A 外螺纹/外螺纹/外螺纹B 外螺纹/活动内螺纹/外螺纹C 外螺纹/外螺纹/活动内螺纹D 活动内螺纹/活动内螺纹/活动内螺纹E 活动内螺纹/外螺纹/活动内螺纹F 活动内螺纹/活动内螺纹/外螺纹G 固定内螺纹/固定内螺纹/固定内螺纹H 固定内螺纹/固定内螺纹/外螺纹J 固定内螺纹/外螺纹/固定内螺纹K 外螺纹/固定内螺纹/外螺纹L 外螺纹/外螺纹/固定内螺纹M 活动内螺纹/固定内螺纹/活动内螺纹4.四通过渡接头：第一个字母X表示四端都是外螺纹的四通。
XC-16第一个字母Y表示四端都是活动内螺纹的四通。
第一个字母Z表示四端都是固定内螺纹的四通。
其余字母的含义同直通过渡接头中的第二或第三位字母。
如XB-08，YB-08，ZB-08等。
液压系统连接件（油管）的选择问题日期：2013-3-20 来源：液压油缸_油缸_液压油缸价格_液压系统_油缸厂家_ 液压系统根据液压控制元件的连接形式分为集成式（液压站式）和分散式，无论哪种形式，欲连接成系统，都需要通过流体连接件。
流体连接件中，接头一般直接与集成块或液压元件相连接，工作量主要体现在管路的连接上。
所以管路的选择是否合理，安装是否正确．清洗是否干净，对液压系统的工作性能有很大影响。
【问题1】油管的选择问题管道也称“油管”。
它的作用是将液压系统中各个液压元件连接起来，以保证液压系统的循环和能量的传递。
对于管道的要求是在输油过程中能量损失小，具有足够的强度，并保证装配和使用方便。
在选择管路时，应根据系统的压力、流量以及工作介质、使用环境，以及元件、管接头的要求，来选择适当的口径、壁厚、材质和管路。
(1)管道材质选择在液压系统中，常用的管道材料有钢管、铜管、橡胶软管、塑料软管和尼龙软管等。
选择的主要依据是工作压力、工作环境和液压装置的总体布局等，视具体工作条件、参考有关液压手册加以确定。
①钢管。
分为无缝钢管和焊接钢管两类。
前者一般用于高压系统，后者用于中低压系统。
钢管的特点是：承压能力强、价格低廉、强度高、刚度好，但装配和弯曲较困难。
目前在各种液压设备中，钢管应用最为广泛。
②铜管。
铜管分为黄铜管和紫铜管两类，多用紫铜管。
铜管具有装配方便、易弯曲等优点，但也有强度低、抗振能力差、材料价格高、易使液压油氧化等缺点，一般用于液压装置内部难装配的地方或压力在0. 5～lOMPa的中低压系统。
③尼龙管。
这是一种乳白色半透明的新型管材，承压能力有2. 5MPa 和8MPa两种。
尼龙管具有价格低廉、弯曲方便等特点，但寿命较短。
多用于低压系统替代铜管使用。
④塑料管。
塑料管价格低，安装方便，但承压能力低，易老化，目前只用于泄漏管和回油路。
⑤橡胶管。
这种油管有高压和低压两种。
高压管由夹有钢丝编织层的耐油橡胶制成钢丝层越多，油管耐压能力越高。
