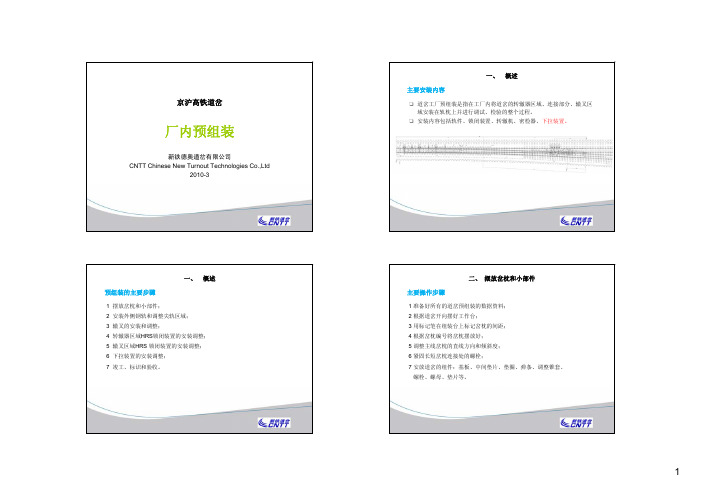

201032010-3螺栓、螺母、垫片等。
螺栓螺母垫片等二、摆放岔枕和小部件注意事项❏岔枕号按布置图对应。
❏图纸中岔枕间距尺寸指钢轨头工作边处，不是岔枕端部。
❏在浇注混凝土之后，移除请将连接板返回CNTT。
❏竖向的孔可以用相应防水的帽盖或者砂浆进行封口。
❏在进行填孔之前，必须把孔内的水给排出。
¾有砟道岔注意弹性铰接接头Swt 7的方向。
三、安装钢轨件和调整线型FAKOP ®方向调整调整直、曲基本轨纵向相对位置三、安装钢轨件和调整线型¾用角尺以第一牵引点处基本轨轨头样冲标记为基准，调整直、曲基本轨纵向相对位置。
调整基本轨、尖轨相对位置三、安装钢轨件和调整线型¾基本轨、尖轨的相对位置用角尺以样冲标记为基准调整¾基本轨、尖轨的密贴检查调整限位器三、安装钢轨件和调整线型¾限位器的位置调整，测量两侧间隙使其差不超过0.5mm轨底必须依靠外边的凸肋（铁座）轨距调整片只能组装到内侧❏轨底必须依靠外边的凸肋（铁座），轨距调整片只能组装到内侧。
❏枕螺栓紧固扭矩为300 Nm 。
安装调整内容❏概述四、转辙器区HRS 锁闭装置的安装调整装锁闭件到基本轨❏组装中间连杆和连杆❏组装连杆销接支架Bkl80 ❏HRS 锁闭装置的调整❏ 4 mm 测试❏检验HRS 锁闭装置❏锁紧夹具（第24项）和连杆（第25项）在预组装前和发货时都是组装一起的。
为了便于安装本装置，可以翻转90°然后再就位。
安装说明四、转辙器区HRS 锁闭装置的安装调整1.装锁闭件(第23项) 到基本轨2.拆除夹紧螺栓Klb 3（第1项）。
安装锁闭件到基本轨四、转辙器区HRS 锁闭装置的安装调整3.从锁闭件（第23项）中首先卸下偏心螺栓Ebo 1（第7项）以及跟部支撑块Klg 60 （第12项）。
进而松开偏心螺栓2（第8项）。
4.把锁闭件（第23项）从外侧推到锁紧夹具（第24项）和连杆（第25项）上。
道岔组装与定位作业指导书一、施工预备1技术预备〔1〕依据设计图纸，了解每组道岔的类型、具体里程位置、方向及开向。
〕依据无佛道岔铺设技术要求，生疏把握《客运专线无佛道岔铺设技术条件》〔2中无酢道岔铺设及检验要求，生疏《客运专线无酢轨道铁路工程测量暂行规定》〔铁建设[2023] 189 号〕。
2材料要求43 kg/m 钢轨、支撑丝杆、润滑油、40 mmX40 mmX3 mm 钢板垫片〔中部为凹形〕、轨距拉杆、20m 吊轨扁担梁3 主要机具设备汽车吊、手摇式起道机、内燃电动扳手、移位台车、螺杆调整器、侧向固定装置、精测小车、电子道尺、支距尺、塞尺、全站仪、水准仪等二. 施工工艺道岔到场后，通过道岔移位台车将道岔移至道岔铺设位置上，然后进展初调、精调固定，具体步骤：测量放样-道岔移位台车安装 T 道岔分段吊装纵移就位-连接长、短岔枕-安装螺杆调整器-道岔移位台车撤除-道岔初调-地锚钻孔-道床板钢筋 T 道岔精调一安装岔枕支撑丝杆及轨排固定地锚锚固-道床板模板安装一＞二次精调 T 安装侧向固定支架。
1 测量放样无酢轨道道岔测量包括道岔位置测量和道岔内部线路几何形位测量。
无祚轨道道岔区测量，以CPIII 掌握点为基准，依据站场设计图进展道岔区掌握桩测量，确认无误后进展道岔桩位放样，形成无酢轨道道岔区测量基标网。
站场内的各组无酢道岔宜一次测试完成，并复核道岔间的相互位置，误差的调整应在站线中消退。
在水硬性支承层或钢轨混凝土底座上定位出道岔岔心、岔首、岔尾中心桩, 以及道岔前后50〜100m 范围内测放线路中线桩。
掌握点测设：（1）道岔中心掌握桩宜与站线轨道同时测设，误差调整应在站线测量中消退。
（2）应在道岔始端、道岔中心、道岔终端亡股和侧股的两侧位置及道岔前后50〜100m 范圉内设置掌握基桩，距线路中线的距离应为3〜4m,按坐标直接测设。
〕掌握基桩的测量方法和精度要求〔3① 按CPIII 基桩掌握前方交会法施测，测量的主要技术要求应符合《客运专线无酢轨道铁路工程测量暂行规定》〔铁建设[2023] 189 号〕表3. 1. 1,表3. 1. 2 -2,表3. 2.4 条的规定，并按第3. 2.5 条的规定进展平羌〔安排调整误差〕。
道岔安装培训技术资料第一部分：ZD6型转换装置一、ZD6型转辙机（如下图）：二、结构电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动。
由第一级齿轮、第二级行星传动式减速器组成。
摩擦联结器：用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。
（如下图）：主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。
动作杆：与齿条块之间用挤切削相连，正常动作时，齿条块带动动作杆，挤岔时，挤切削折断，动作杆与齿条块分离，避免机件损坏。
表示杆：由前后表示杆以及两个检查块组成。
随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。
挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路。
移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。
自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置。
安全接点（遮断开关）用来保证维修安全。
外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。
三、ZD6型转辙机各主要部件及作用1、、电动机要求具有足够的功率，以获得必要的转矩和转速。
电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。
同时，道岔需要定反位转换，要求电动机能够逆转。
通过改变定子绕组中或电枢（转子）中的电流的方向来实现。
两个定子绕组通过公共端子分别与转子的绕组串联。
额定电压160v；额定电流2.0A，摩擦电流2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。
（如下图）：电机接线图2、减速器为了得到足够的转矩要求将电机的高速旋转降下来。
其由两级组成：第一级小齿轮带动大齿轮，减速比103：27，第二级为行星传动式，减速比为41：1，总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内，内齿轮里装有外齿轮。
道岔安装培训技术资料第一部分：ZD6型转换装置一、ZD6型转辙机（如下图）：二、结构电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动。
由第一级齿轮、第二级行星传动式减速器组成。
摩擦联结器：用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。
（如下图）：主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。
动作杆：与齿条块之间用挤切削相连，正常动作时，齿条块带动动作杆，挤岔时，挤切削折断，动作杆与齿条块分离，避免机件损坏。
表示杆：由前后表示杆以及两个检查块组成。
随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。
挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路。
移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。
自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置。
安全接点（遮断开关）用来保证维修安全。
外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。
三、ZD6型转辙机各主要部件及作用1、、电动机要求具有足够的功率，以获得必要的转矩和转速。
电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。
同时，道岔需要定反位转换，要求电动机能够逆转。
通过改变定子绕组中或电枢（转子）中的电流的方向来实现。
两个定子绕组通过公共端子分别与转子的绕组串联。
额定电压160v；额定电流2.0A，摩擦电流2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。
（如下图）：电机接线图2、减速器为了得到足够的转矩要求将电机的高速旋转降下来。
其由两级组成：第一级小齿轮带动大齿轮，减速比103：27，第二级为行星传动式，减速比为41：1，总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内，内齿轮里装有外齿轮。
外齿轮通过滚动的轴承装载偏心的轴套上。
偏心轴套用键又固定在输入轴上。
外齿轮上有八个圆孔，每孔插入一跟套有滚套的滚棒。
八根滚棒固定在输出轴的输出圆盘上。
当外齿轮作摆式旋转时，输出轴就随着旋转。
当输入轴随第一级减速齿轮顺时针旋转时，偏心轴套也顺时针旋转，使外齿轮在内齿轮里沿内齿圈作逐齿咬合的偏心运动。
外齿轮41齿，内齿轮42齿，两者相差1齿。
因此，外齿轮作一周偏心运动时，外齿轮的齿在内齿轮里错位一齿。
正常情况下，内齿轮静止不动，迫使外齿轮在一周的偏心运动中反方向旋转一齿的角度。
（即输入轴顺时针方向旋转41周，外齿轮逆时针方向旋转一周）带动输出轴逆时针方向旋转一周，这样达到减速目的。
外齿轮既在输入轴的作用下作偏心运动，又与内齿轮作用作旋转运动，类似于行星运动，既有公转，又有自转。
3、传动装置包括有减速齿轮、输入轴、减速器、输出轴、起动片、主轴。
3.1、起动片介于减速器与主轴间的传动媒介。
，它连接输出轴与主轴，利用其正反两面相互垂直成“十”字形的沟槽，在旋转时补偿两轴不同心的误差，同时，还能够对自动开闭器起到控制作用。
3.2、主轴带动锁闭齿轮，通过与齿条块配合完成转换和锁闭道岔。
4、转换锁闭装置锁闭齿轮、齿条块：将旋转运动变为直线运动以带动道岔的尖轨位移，并完成内部锁闭。
动作杆：一端与道岔的密贴调整杆相连，带动尖轨运动。
通过挤切削和齿条块联成一体，正常工作时，与它们一起运动。
挤岔时，动作杆与齿条块能够迅速脱离联系，保护了机内的部件。
5、自动开闭器用来及时、正确反映道岔尖轨的位置，并完成控制电动机和挤岔表示的功能。
5.1结构5.1.1、各主要部件及作用（如下图）：5.1.2、结构组成接点部分：动接点、静接点、接点座动接点块传动部分：速动爪、滚轮、接点调整架、连接板、拐轴控制部分：拉簧、速动片、检查柱在正常转换过程时，对表示杆缺口起到探测作用。
道岔不密贴，缺口位置不对，检查柱不会落下，它阻止动接点块动作，不构成道岔表示电路，挤岔时，检查侏被表示杆顶起，迫使动接点块转向外方，断开表示电路。
5.1.3、速动片配合起动片完成解锁和锁闭功能，使速动爪落入其梯形凹槽之中。
5.1.4、动作原理其动作是受起动片和速动片的控制。
输出轴转动时带动起动片转动。
速动片由起动片上的拨片钉带动转动。
从而将速动爪顶起或到位后落入，带动动接点块的运动。
5.1.5、自动开闭器接点有2排动接点，4排静接点，编号是站在电动机处观察，自右向左分别为1、2、3、4、5、6排，每排有3组接点，自上向下顺序编号，例11、12，13、14、15、16。
定位状态时，有第1、3 排接点闭合，和2、4排接点闭合。
其中，2、3排接点是表示用，1、4排为动作用。
道岔转换时，先断开表示接点组，最后断开动作接点组。
6、表示杆通过与道岔的表示连接杆相连随道岔动作，用来检查尖轨是否密贴，以及在定位还是在反位。
由前、后表示杆以及两个检查块组成。
前表示杆的前伸端设有连接头，用来和道岔的表示杆相连。
后表示杆前端与并紧螺栓相连的是一长孔，所以有86—167mm的调整范围，以满足不同的道岔开程需要。
道岔转换到位后，自动开闭器上的检查柱就落入表示杆检查块的缺口之中，两侧的间隙为1.5mm。
现场调整表示缺口是一项重要的工作，在密贴调整完成后，才能进行表示的调整。
先伸出，再拉入。
现调密贴，再调表示。
前后表示杆7、摩擦联结器保护电动机和吸收转动惯量的联结装置。
其主要是在道岔因故转换不到底时，电机的电路不能断开，如果电动机突然停转，电动机将会因为电流过大而烧坏。
另外，在正常使用过程中，可以消耗电动机的惯性，以避免内部器件受到撞击或毁坏。
正常情况下，依靠摩擦力，内齿轮反作用于外齿轮，使外齿轮作摆式旋转，带动输出转动，使道岔转换。
当发生尖轨受阻不能密贴和道岔转换完毕电动机惯性运动的情况下，输出轴不能转动，外齿轮受滚棒阻止而不能自转，但在输入轴的带动下作摆式运动，这样外齿轮对内齿轮产生一个作用力，使内齿轮在摩擦制动板中旋转（摩擦空转），消耗能量，保护电动机和机械传动装置。
调整过紧会失去摩擦联结作用，损坏电动机和机件，过松则不能正常带动道岔转换。
其松紧可以通过调整螺母来调整弹簧的压力实现。
标准是1.3---1.5倍的额定电流。
8、挤切装置包括挤切削和移位接触器，用来进行挤岔保护，并给出挤岔表示。
两挤切削将动作杆与齿条块连成一体。
正常转换时，带动道岔。
当来自尖轨的的挤岔力超过挤切削能承受的机械力时，主副挤切削先后被挤断，动作杆在齿条块内移动，道岔即与电动转辙机脱离机械联系，保护了转辙机的主要机件和尖轨不被损坏。
9、ZD6—型电动转辙机整体动作过程，解锁→转换→锁闭9.1、电动机得电旋转9.2、电动机通过齿轮带动减速器9.3、输出轴通过起动片带动主轴9.4、锁闭齿轮随主轴逆时针方向旋转9.5、拨动齿条块，使动作杆带动道岔尖轨运动9.6、转换过程中，通过自动开闭器的接点完成表示。
第二部分：调查调查的主要目的是为了将所施工的线（站）之中的道岔情况进行摸底，找出安装前道岔铺设的病害，以便提前进行整治，为下一步的工作做好充分的准备。
一、调查的内容1、道岔组数:调查所施工的线（站）道岔的组数，包括单动、双动和多动道岔，提速道岔。
2、道岔型号：调查所施工的线（站）道岔的型号，包括（9#、12#、18#、30#、38#）等。
9#道岔在岔尖只有1个牵引点;12#道岔在岔尖有2个牵引点；18#道岔在岔尖有3个牵引点，而在岔心还有2个牵引点；30#道岔在岔尖有5个牵引点，在岔心还有3个牵引点；38#道岔在岔尖有6个牵引点，而在岔心也有3个牵引点。
3、钢轨型号：调查所施工的线（站）道岔的（43KG、50KG、60KG 等）。
4、道岔开通方向：调查所施工的线（站）道岔（左开、右开）的方向。
5、转换装置安装方向：根据设计文件调查所施工的线（站）道岔转换装置所处位置（直股、弯股），还要根据现场实际情况确定转换装置在设计位置是否适宜。
否则，还要变更该转换装置的安装位置，以便于施工。
6、道岔方正：调查所施工的线（站）每一组道岔的铺设是否达到安装要求。
即用方尺放在直股基本轨上测量，两尖轨尖端的连线与直股基本轨是否在一条直线上，或者测量固定第一连接杆的两螺丝中心的连线与直股基本轨是否垂直。
以偏差不超过20mm为基准，一旦超过标准，就要进行整治达标后方可进行安装作业。
第一连接杆的中心至尖轨尖端不得少于380mm。
7、道岔吊板：凡是新铺设的道岔，一般都会不同程度地存在吊板情况。
检查道岔吊板情况时，可以观察，也可以用1mm以上厚度的纸片或铁片插入滑床板和尖轨底部之间进行。
最好的情况是各个滑床板和尖轨底部之间能均匀摩擦，这样可以减少转换过程中的阻力和尖轨的颤动。
8、第一至第三连接杆的安装：调查所施工的线（站）每一组道岔的第一至第三连接杆（外锁闭除外）的安装是否牢固，各部绝缘是否齐全完好。
9、枕木的方正：调查所施工的线（站）每一组道岔的枕木位置是否阻挡钢轨钻眼和角钢的安装，是否符合设计文件上的距离要求。
道岔调查完毕后，要将调查情况写出明细，对于不符合安装要求的道岔要联系站前单位或者工务部门配合进行整治，然后才能进入施工程序。
第三部分:道岔测量打眼一、要求1、道岔要求方正，两岔尖前后偏移不得大于20mm，道岔尖轨与基本轨密贴，不爬行，反弹，轨枕影响角钢安装的道岔，应先由工务部门采取措施整修。
2、转辙机装置安装应符合：角钢铁应与钢轨密贴，长角钢应与单开道岔直股基本轨或对称道岔中心线垂直，长角钢与短角钢相垂直，三杆应与角钢平行（尖轨连接杆与长角钢两端因钢轨爬行而引起移位时，其前后偏差不大于20mm），转辙机应与单开岔直股基本轨或对称型道岔中心线平行，其偏移不大于10mm（指转辙机壳与道岔间），螺栓采用防松螺栓。
3、道岔安装装置应采用部颁标准图安装，角钢及杆件应镀锌，电转机短角钢采用长孔（20×60mm）。
4、电转机蛇管采用钢线双层橡胶管。
二、画线1、先用方尺（如图一）卡在直股基本轨上，必须使其贴紧。
用方尺的一面作为基准，观察第一连接杆两固定螺丝中心是否和方尺的边沿重叠。
其偏差如果小于20mm时，就可以进行画眼，否则就得整治。
当偏差小于20mm而大于0mm时，就要按照取中原则进行操作。
（如取中线图二2、方尺卡好后，才能在道岔两根基本轨上画线表示如O、O′点。
2.1、在一根基本轨上以O点为基准，向岔前方向测量XXmm，在轨面上标注（A点），此点为前角钢安装孔位置。
2.2、再以O点为基准，向岔后方向测量XXmm，在轨面上标注（B点），此点为后角钢安装孔位置。
