60k g/m钢轨9#、12#道岔标准尺寸
目前我国单开道岔：
单开道岔：（simpleturnout）主线为直线，侧线向主线的左侧或右侧分支的道岔。
单开道岔的组成：由转辙器、辙叉及护轨、连接部分组成。
转辙器的作用是引导车轮从一线进入另一线，它由两根基本轨、两根尖轧及各种联结零件组成。
转辙器与辙叉间的连接线路称为连接部分。
辙叉是使车轮由一股钢轨的轨线平面交叉设备，主要有翼轨、心轨及联结零件组成。
单开道岔的分类：按钢轨类型分类，有60，50，43㎏/m钢轨道岔。
按道岔号码分类，有9，12，18，24，号等，其中6，7号仅用于厂矿企业内部铁路或驼峰下，其他各号则适用于铁路正线和站线，并以9号及12号最为常用，在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。
道岔号码N按其所用辙叉角α的余切计，即cotα。
按道岔平面形式分类，主要有直线尖轨直线辙叉单开道岔、曲线尖轨直线辙叉单开道岔、曲线尖轨曲线辙叉单开道岔等。
按转辙器结构形式分类，有普通钢轨断面和特种钢轨断面的单开道岔、间隔铁式和可弯式单开道岔。
按辙叉结构形式分类，有固定型和可动心轨型单开道岔。
按叉枕类型分类，有木岔枕道岔和混凝土岔枕道岔。
道岔轨距：需要考虑加宽的部位有：基本轨前接头处轨距、尖轨尖端轨距、尖轨跟端直股及侧股轨距、导曲线中部轨距、导曲线终点轨距。
道岔各部分的轨距加宽，采用适当的递减距离，以保证行车的平稳性。
中国新设计的道岔（如提速道岔）中，除尖轨尖端宽2 mm处因刨切引起的轨距构造加宽外，其余部分轨距均为标准轨距1435mm。
60kg/m钢轨9#、12#道岔标准尺寸60kg/m钢轨12号单开道岔的主要尺寸和结构表1道岔主要尺寸mm 辙叉长度mm顺序道岔型号尖轨长度mm尖轨线型前长后长全长辙叉结构趾长跟长扣件轨枕轨顶坡曾铺设组数1过渡型7700直线型168532105437907高锰钢整铸21273800钩头道钉木枕无2000292型11300相离半切线168532105437907高锰钢整铸21273800刚性扣件木、混凝土枕无8000392改进型11300相离半切线168532105437907高锰钢整铸21273800Ⅱ型弹条木、混凝土枕无15004提速固定型13880切线型165922120837800高锰钢整铸20383954Ⅱ型弹条木、钢、混凝土枕1：4018005提速可动型13880切线型165922660843200钢轨可动心38389354Ⅱ型弹条木、钢、混凝土枕1：403006提速改进固定型13880复曲线半切线165922120837800高锰钢整铸20383954Ⅱ型弹条木、钢、混凝土枕1：4026007提速改进可动型13880复曲线半切线165922660843200钢轨可动心38389354Ⅱ型弹条木、钢、混凝土枕1：401008提速改进可动型13880复曲线半切线165922660843200钢轨可动心38389354Ⅲ型弹条木、钢、混凝土枕1：40509120km/h固定型13000半切线153922120836600高锰钢整铸20383954Ⅱ型弹条木、混凝土枕无210铁科提速固定型13600半切线165922120837800高锰钢整铸20383954Ⅱ型弹条木、混凝土枕1：40211提速可动（Ⅰ）型13610相离半切线165922660843200钢轨可动心38389354Ⅱ型弹条木、混凝土枕1：40正设计中12提速固定（Ⅱ）型12400半切线165922120837800高锰钢整铸20383954Ⅱ型弹条木、混凝土枕1：40200013普通固定（Ⅲ）型12400半切线165922120837800高锰钢整铸20383954Ⅱ型弹条木、混凝土枕无20014山桥提速固定型12480复曲线半切线168532105437907高锰钢整铸21923800Ⅱ、Ⅲ型弹条木、混凝土枕无1000说明：1、固定型辙叉的道岔全长有36600、37800和37907 mm三种2、尖轨有直线型7700 mm和曲线型11300、12400、12480、13000、13460、13600（两种）、13610、13880、14200mm等11种长度部分尺寸分析：（1）道岔的全长：如以14种60kg/m钢轨12号单开道岔为例，对于固定型辙叉的道岔全长有36600、37800和37907 mm三种，对于可动型辙叉的道岔全长有43073和43200 mm两种，由于一种道岔多种产品的型式尺寸不同，虽然道岔全长变动很小，仅为107和127 mm，不足道岔全长的0.3%，却造成更换道岔的巨大工作量，难以在维修中实施，必须动用更多的人力在大修中进行整组道岔的更换。

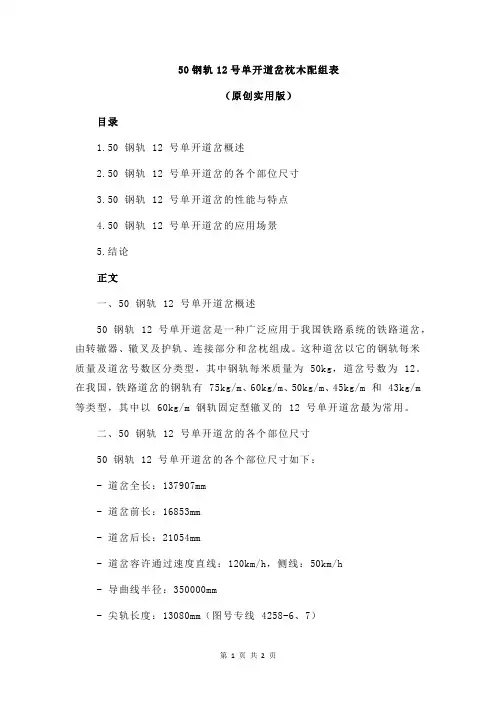

50钢轨12号单开道岔枕木配组表（原创实用版）目录1.50 钢轨 12 号单开道岔概述2.50 钢轨 12 号单开道岔的各个部位尺寸3.50 钢轨 12 号单开道岔的性能与特点4.50 钢轨 12 号单开道岔的应用场景5.结论正文一、50 钢轨 12 号单开道岔概述50 钢轨 12 号单开道岔是一种广泛应用于我国铁路系统的铁路道岔，由转辙器、辙叉及护轨、连接部分和岔枕组成。
这种道岔以它的钢轨每米质量及道岔号数区分类型，其中钢轨每米质量为 50kg，道岔号数为 12。
在我国，铁路道岔的钢轨有 75kg/m、60kg/m、50kg/m、45kg/m 和 43kg/m 等类型，其中以 60kg/m 钢轨固定型辙叉的 12 号单开道岔最为常用。
二、50 钢轨 12 号单开道岔的各个部位尺寸50 钢轨 12 号单开道岔的各个部位尺寸如下：- 道岔全长：137907mm- 道岔前长：16853mm- 道岔后长：21054mm- 道岔容许通过速度直线：120km/h，侧线：50km/h- 导曲线半径：350000mm- 尖轨长度：13080mm（图号专线 4258-6、7）- 基本轨长度：16292mm（图号专线 4258-4、5）- 辙叉长度：5992mm（专线 4259-4）- 护轨长度：6900mm（直）、5100mm（弯）三、50 钢轨 12 号单开道岔的性能与特点50 钢轨 12 号单开道岔具有以下性能与特点：1.强度高：采用 50kg/m 钢轨，具有较高的强度和承载能力。
2.耐磨损：道岔采用优质钢材制造，具有良好的耐磨损性能。
3.稳定性好：道岔结构设计合理，保证了列车在通过时的稳定性。
4.维修方便：道岔各部件设计合理，便于维修和更换。
四、50 钢轨 12 号单开道岔的应用场景50 钢轨 12 号单开道岔广泛应用于我国铁路干线、支线以及专用线等场景，适应各种运营环境。
在侧线通过高速列车的地段，则需铺设 18 号、24 号等大号码道岔。
60kg/m钢轨9#、12#道岔标准尺寸
目前我国单开道岔：
单开道岔：（simple turnout）主线为直线，侧线向主线的左侧或右侧分支的道岔。
单开道岔的组成：由转辙器、辙叉及护轨、连接部分组成。
转辙器的作用是引导车轮从一线进入另一线，它由两根基本轨、两根尖轧及各种联结零件组成。
转辙器与辙叉间的连接线路称为连接部分。
辙叉是使车轮由一股钢轨的轨线平面交叉设备，主要有翼轨、心轨及联结零件组成。
单开道岔的分类：按钢轨类型分类，有60，50，43㎏/ m 钢轨道岔。
按道岔号码分类，有9，12，18，24，号等，其中6，7号仅用于厂矿企业内部铁路或驼峰下，其他各号则适用于铁路正线和站线，并以9 号及12号最为常用，在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。
道岔号码N按其所用辙叉角α的余切计，即cotα。
按道岔平面形式分类，主要有直线尖轨直线辙叉单开道岔、曲线尖轨直线辙叉单开道岔、曲线尖轨曲线辙叉单开道岔等。
按转辙器结构形式分类，有普通钢轨断面和特种钢轨断面的单开道岔、间隔铁式和可弯式单开道岔。
按辙叉结构形式分类，有固定型和可动心轨型单开道岔。
按叉枕类型分类，有木岔枕道岔和混凝土岔枕道岔。
道岔轨距：需要考虑加宽的部位有：基本轨前接头处轨距、尖轨尖端轨距、尖轨跟端直股及侧股轨距、导曲线中部轨距、导曲线终点轨距。
道岔各部分的轨距加宽，采用适当的递减距离，以保证行车的平稳性。
中国新设计的道岔（如提速道岔）中，除尖轨尖端宽2 mm处因刨切引起的轨距构造加宽外，其余部分轨距均为标准轨距1435mm。

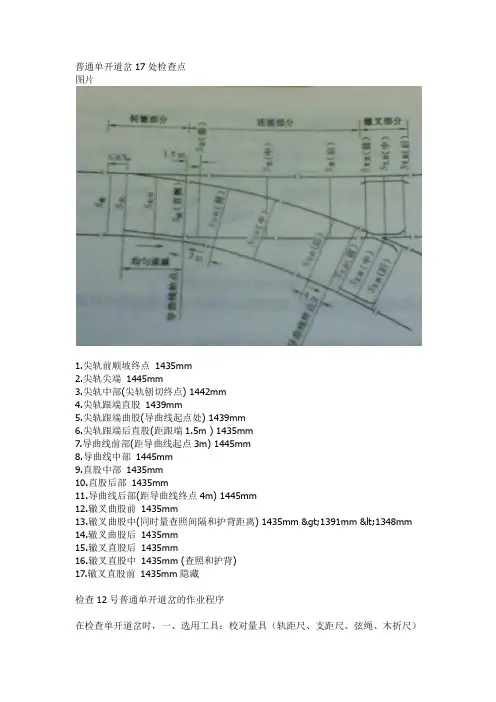

普通单开道岔17处检查点图片1.尖轨前顺坡终点1435mm2.尖轨尖端1445mm3.尖轨中部(尖轨刨切终点) 1442mm4.尖轨跟端直股1439mm5.尖轨跟端曲股(导曲线起点处) 1439mm6.尖轨跟端后直股(距跟端1.5m ) 1435mm7.导曲线前部(距导曲线起点3m) 1445mm8.导曲线中部1445mm9.直股中部1435mm10.直股后部1435mm11.导曲线后部(距导曲线终点4m) 1445mm12.辙叉曲股前1435mm13.辙叉曲股中(同时量查照间隔和护背距离) 1435mm >1391mm <1348mm14.辙叉曲股后1435mm15.辙叉直股后1435mm16.辙叉直股中1435mm (查照和护背)17.辙叉直股前1435mm隐藏检查12号普通单开道岔的作业程序在检查单开道岔时，一、选用工具：校对量具（轨距尺、支距尺、弦绳、木折尺）在检查记录本上填写日期、站名、道岔编号、道岔型号二、检查道岔17尺轨距和水平，顺序不能错。
1尖轨前顺坡终点，2尖轨尖端；3尖轨中；4尖轨跟端直股；5尖轨跟端曲股（导曲线起点）；6尖轨跟端后直股（距尖轨跟端1.5m）；7导曲线前部（距导曲线起点3m)；8导曲线中部；9直股中；10直股后；11导曲线后部（距导曲线终点4m)；12辙叉曲股前；13辙叉曲股中（同时测量查照间隔和护背距离）；14辙叉曲股后；15辙叉直股后；16辙叉直股中（同时测量查照间隔和护背距离）；17辙叉直股前。
三、检查支距：9号道岔为：144、201、281、382、506、652、820、1011、1201mm，9尺；12号道岔为：144、188、243、311、391、483、587、703、831、972、1125、1229mm，12尺。
四、检查各部轨轮槽宽：尖轨刨切部分（尖轨工作边与基本轨工作边之间的最小距离为65mm；容许误差为-2mm);尖轨跟端槽宽（74mm)；辙叉心轨轮槽宽（在心轨宽40至50mm范围内为46mm 容许误差为+3-1mm);护轨轨轮槽宽为42mm容许误差为+3-1mm测量位置与检查轨距水平的位置相同）；五、检查尖轨动程：直尖轨为142mm；曲尖轨为152mm 测量位置在尖轨第一拉杆中心处测量；六、检查道岔的高低、方向、尖轨是否密贴、道岔是否爬行、联结零件是否伤损、道床是否丰满无塌碴。
60kg/m钢轨9#、12#道岔标准尺寸
目前我国单开道岔：
单开道岔：（simpleturnout）主线为直线，侧线向主线的左侧或右侧分支的
道岔。
单开道岔的组成：由转辙器、辙叉及护轨、连接部分组成。
转辙器的作用是引
N按
道岔轨距：需要考虑加宽的部位有：基本轨前接头处轨距、尖轨尖端轨距、尖轨跟端直股及侧股轨距、导曲线中部轨距、导曲线终点轨距。
道岔各部分的轨距加宽，采用适当的递减距离，以保证行车的平稳性。
中国新设计的道岔（如提速道岔）中，除尖轨尖端宽2 mm处因刨切引起的轨距构造加宽外，其余部
分轨距均为标准轨距1435mm。
