2024年水闸设计要点及方法总结____年的水闸设计要点及方法总结一、引言水闸的设计是将水流量调控和水位控制的关键设施，对于水利基础设施的建设和管理具有重要意义。

随着技术的进步和社会的发展，____年的水闸设计将面临更高的要求和挑战。

本文将总结____年水闸设计的要点及方法，探讨如何更好地满足人们对水闸功能的需求。

二、____年水闸设计要点1. 高效节能：随着全球资源的稀缺和环境污染的加剧，____年的水闸设计应注重节能和减排。

采用智能控制系统和新能源技术，优化水闸的运行方式，提高能源利用率。

2. 自动化和智能化：随着信息技术和自动化技术的发展，____年的水闸设计应注重自动化和智能化。

通过传感器、遥控和自动控制系统实现水流量、水位和水质监测，实现水闸的自动化运行和智能管理。

3. 抗灾能力：____年的水闸设计应具备较强的抗灾能力。

考虑到气候变化和自然灾害的影响，水闸应考虑抗洪、防风、抗地震等能力，保障水闸在极端天气和自然灾害中的正常运行。

4. 环保可持续性：____年的水闸设计要注重环保和可持续性。

采用生态修复、河道治理等措施，保护水闸周边的生态环境；同时，考虑水闸对周边环境的影响，减少对水生态系统的破坏。

5. 多功能性：____年的水闸设计应注重多功能性。

除了调控水流量和水位的基本功能外，水闸还可以考虑兼具发电、供水、灌溉等功能，提高水闸的综合效益。

三、____年水闸设计方法1. 综合规划和设计：____年的水闸设计应从整体上考虑水闸的功能和需求，采用综合规划和设计的方法。

通过调查研究，确定水闸的位置、型式和规模，合理规划水流量和水位的控制范围。

2. 优化工艺和设备：____年的水闸设计应注重工艺和设备的优化。

通过模拟和仿真技术，优化水闸的结构和流动特性，提高水闸的运行效率和安全性。

3. 引进新技术和材料：____年的水闸设计应引进新技术和材料。

如采用新型防洪闸门、自动控制系统和新材料等，提高水闸的性能和可靠性，降低维护成本。

水闸设计1. 引言水闸是一种用于控制水流的工程设施，广泛应用于水利工程领域。

它可以调节河流、运河等水体的水位，保证水资源的合理利用，防止洪水灾害，并为船只通行提供便利。

本文将围绕水闸设计展开讨论。

2. 水闸的作用和分类2.1 作用•调节水位：根据需要，提高或降低水位，实现对河道、湖泊等水体的调控。

•防洪：在洪水来临时，通过开启或关闭闸门来控制洪峰流量，减轻洪灾损失。

•船舶通行：为船只提供通行条件，使其能够顺利通过两侧水域的高差。

2.2 分类根据不同的功能和结构形式，水闸可以分为以下几类： - 平板闸：最简单常见的一种类型，由上下两块平板组成。

- 插板闸：由多块插板组成，在需要时插入或拔出以控制流量。

- 达蓬闸：利用达蓬原理调节水位的一种闸门形式。

- 液压闸：通过液压控制闸门开关，实现对水流的调节。

- 钢闸：由钢材制成的大型闸门，通常用于大型水利工程。

3. 水闸设计的基本原则3.1 安全性原则水闸设计首要考虑的是安全性，确保在各种情况下都能正常运行，并能承受可能出现的最大水压和冲击力。

3.2 可靠性原则水闸应具备良好的可靠性，能够长时间稳定运行，并能抵御外界环境因素的影响。

3.3 经济性原则在满足安全和可靠性要求的前提下，尽量降低设计、建设和维护成本，提高工程的经济效益。

3.4 灵活性原则根据不同的需求和环境变化，水闸应具备一定的灵活性，能够适应不同条件下的调节要求。

4. 水闸设计流程4.1 初步设计阶段在初步设计阶段，需要进行以下工作： - 收集基础数据：包括水文、地质、气象等方面的数据，为后续设计提供依据。

- 确定工程任务：明确水闸的具体功能和设计要求。

- 进行初步方案比选：根据任务要求和实际情况，制定几种初步设计方案进行比较，选择最合适的方案。

4.2 详细设计阶段在详细设计阶段，需要进行以下工作： - 绘制施工图纸：包括结构图、平面布置图、剖面图等，为施工提供参考。

- 计算水力参数：根据水文数据和设计要求，计算水闸的流量、水位等参数。

水闸设计要点及方法总结水闸设计是指根据特定的河流、湖泊或水库等水系统，设计并安装防洪、调节水位的设施。

水闸设计是水利工程设计的重要部分，合理的水闸设计能够提高水闸的性能和安全性，保护周边环境和人民生命财产安全。

下面将从水闸设计的要点和方法两个方面进行总结。

一、水闸设计的要点1.考虑上下游水位差：水闸设计的首要考虑因素是上下游水位的差异。

根据具体情况选择合适的闸门类型和数量，以及合理的开启方式，确保水闸能够有效地控制水位。

2.考虑水流量及泥沙量：在水闸设计中，需要考虑水流量的大小和泥沙量的变化。

根据不同的水流量和泥沙量，选择合适的闸门尺寸和形式，以及合理的布置方式，以保证水闸的正常运行和防止淤积现象的发生。

3.考虑水闸的稳定性：水闸设计中需要考虑水闸的稳定性，即在不同水位下，水闸是否能够稳定地承受水压力的作用。

设计时应充分考虑水闸的结构形式、材料选择和加强措施，以提高水闸的稳定性和安全性。

4.考虑水闸的可操作性：水闸设计中需要考虑操作人员对水闸的操作和维护是否便捷。

合理的闸门布置和控制机构设置可以减少操作人员的劳动强度，提高水闸的可操作性和可靠性。

5.考虑环境影响：水闸设计中需要考虑水闸对周边环境的影响。

合理的水闸设计可以减小水闸运行时的噪音和振动，减少对周边建筑物和人民的影响。

二、水闸设计的方法1.综合考虑水位变化：在水闸设计中，需要对上下游的水位变化进行全面的分析和研究。

通过水位站的观测数据和数学模型的建立，预测不同季节和不同天气条件下的水位变化趋势，以确定水闸的设计水位范围。

2.水流与泥沙运动分析：在水闸设计中，需要对水流的速度和方向进行分析，并确定闸门合适的开启方式和布置方式，以防止水流速度过大或方向变化过快导致的水闸受损。

同时，对水流中的泥沙进行分析，根据不同的泥沙悬浮情况确定闸门的尺寸和形式。

3.结构稳定性计算：在水闸设计中，需要进行结构稳定性的计算，即分析水流和水压力对水闸结构的影响，并通过计算确定合适的结构形式、材料选择和加固措施。

第一部分设计说明书1 概述1.1 水闸设计目的蓟运河张头窝扬水站位于蓟运河右堤，张头窝村东南。

该站于1973年7月建成，主要担负林黄路以东、箭杆河以南、蓟运河以西、宁宝界以北的排涝任务,并兼顾张头窝村部分农田引水灌溉。

该扬水站泄水涵闸运行30多年，已不能正常使用，影响防洪安全，不但影响了农业生产，而且也是蓟运河右堤上的一个隐患。

[1]因此，急需对该扬水站泄水涵闸进行维修加固，在保留灌溉和排涝功能的前提下，确保蓟运河堤防的安全。

1.2 水闸设计内容1.2.1 整体布置(1)根据任务书确定闸址位置(2)确定该闸结构形式及闸室主要部分的结构尺寸(3)确定闸上下游连接方式、结构形式、尺寸1.2.2 水力计算(1)闸孔宽度：根据选择的堰型确定闸孔尺寸(2)水闸过闸流态的判别及计算1.2.3 闸基渗流计算(1)由地址资料等确定防渗措施(2)选择防渗设施的形式和尺寸1.2.4 结构布置(一）闸室布置(1)确定闸底板的结构尺寸(2)确定闸墩的结构尺寸(3)确定闸门形式、根据闸门选择启闭机形式(4)确定工作桥的结构尺寸(5)确定交通桥的结构尺寸（二）闸室上下游连接段的布置(1)确定闸上下游翼墙的结构形式、尺寸(2)确定两岸护坡的结构形式、尺寸1.2.5 闸室稳定计算(1)确定闸室稳定计算的计算情况(2)根据各种计算情况验算闸室的稳定1.2.6 进口和出口翼墙的稳定计算(1)根据计算确定进口翼墙的稳定(2)根据计算确定出口翼墙的稳定1.3 工程概况蓟运河张头窝扬水站共安装900mm直径立式轴流泵12台，设计流量24m³/s，工程排涝标准为3年一遇，兼顾张头窝村部分农田引水灌溉。

泵房上游145m为灌溉进水涵闸，上游245m为张头窝退水闸。

泄水闸底板高程0.7m,排沥最高水位6.20m。

沥水经扬水站水泵提升压力池通过泄水涵闸及排水渠进入蓟运河，关闭泄水涵闸闸门灌溉引水可经扬水站水泵提升至压力池经偏口闸进入张头窝联结渠灌溉农田。

精心整理水闸初步设计目录第一章概述 (3)第一节工程设计资料 (3)第一章概述第一节工程设计资料一、设计基本资料m3，闸前设计水位为12.0m，闸后设计水位为11.95m，河床底高程11.0m。

设计流量为0.05s/多年平均最大风速为5m/s；风向：按垂直水闸横轴线考虑；吹程0.2km。

第二章水利枢纽布置第一节总体布置概述一、拟定枢纽建筑物等级根据《水利电力工程等级划分及洪水标准》（SL252—，本水闸级别为五等，所以主要建筑物按五等级别设计。

二、闸址的选择枢纽布置选择须考虑以下几点：1）闸址应选择在顺直河段，且较稳定的河岸；2）轴线附近地质条件因较好、河床稳定；3）闸址上游河道有足够的蓄水容积；4）交通方便、原料最好就近取材。

第二节水闸布置水闸由闸室、上游连接段和下游连接段三部分组成。

一、闸室布置地板。

而排本设计上游护坡及护底布置应根据水流流态、河床土质抗冲能力等因素确定，由上游护底首端再加设防冲墙。

具有双向挡水作用的水闸，其上游护坡、护底应根据水流条件确定。

（二）、下游连接段下由连接段包括海漫、防冲槽及两岸的翼墙和护坡两大部分，其主要作用是改善出闸水流条件，提高泄流能力和消能防冲效果，以确保下游河床和边坡的稳定。

第三章水闸设计第一节闸孔型式和尺寸设计闸孔型式和尺寸设计包括：堰型的选择；单孔尺寸及闸孔总净宽的确定；闸顶高程、闸门高度的确定；闸墩设计和底板设计。

一、闸室结构型式本水闸是以防洪、排污、灌溉为主的综合性水利工程，采用开敞式闸室结构。

由于上下游水位变幅不大，故不需要设胸墙代替闸门挡水，本闸采用不带胸墙的开敞式结构。

（上下游水位差为0.05m ）不设闸门。

二、堰型的选择及堰顶高程的确定由于是进水闸，考虑到拦沙要求，故设为有坎宽顶堰，采用整体式平底板。

确定闸底板高程11.50m ，河床底高程11.0m 。

1H 0=0=H h s 2m 为 3该B ,所以取闸门孔口为单孔，净宽B=0.2m第二节消能防冲设计因为平原水闸水头低，河床土体抗冲能力差，下游水位变幅大，故不用挑流消能和面流消能，而采用底流消能。

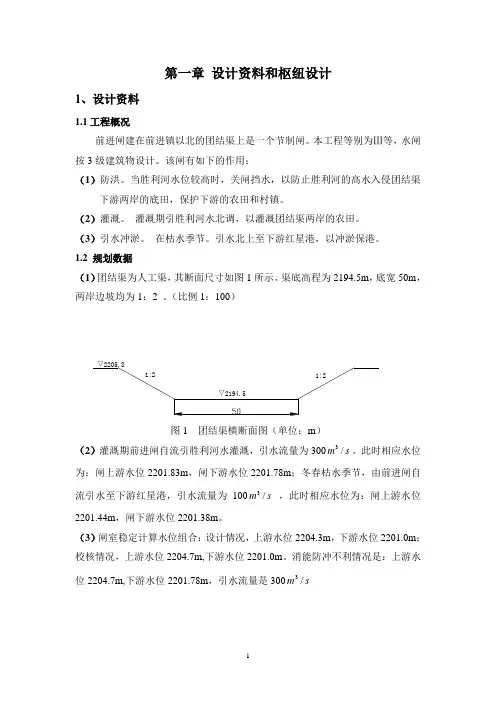

第一章设计资料和枢纽设计1、设计资料1.1工程概况前进闸建在前进镇以北的团结渠上是一个节制闸。

本工程等别为Ⅲ等，水闸按3级建筑物设计。

该闸有如下的作用：（1）防洪。

当胜利河水位较高时，关闸挡水，以防止胜利河的高水入侵团结渠下游两岸的底田，保护下游的农田和村镇。

（2）灌溉。

灌溉期引胜利河水北调，以灌溉团结渠两岸的农田。

（3）引水冲淤。

在枯水季节。

引水北上至下游红星港，以冲淤保港。

1.2 规划数据（1）团结渠为人工渠，其断面尺寸如图1所示。

渠底高程为2194.5m，底宽50m，两岸边坡均为1：2 。

（比例1：100）图1 团结渠横断面图（单位：m）（2）灌溉期前进闸自流引胜利河水灌溉，引水流量为300sm/3。

此时相应水位为：闸上游水位2201.83m，闸下游水位2201.78m；冬春枯水季节，由前进闸自流引水至下游红星港，引水流量为100sm/3，此时相应水位为：闸上游水位2201.44m，闸下游水位2201.38m。

（3）闸室稳定计算水位组合：设计情况，上游水位2204.3m，下游水位2201.0m；校核情况，上游水位2204.7m,下游水位2201.0m。

消能防冲不利情况是：上游水m/3位2204.7m,下游水位2201.78m，引水流量是300s（4）下游水位流量关系：（5）地质资料：① 根据地质钻探报告，闸基土质分布情况见下表：②根据土工试验资料，闸基持力层坚硬粉质粘土的各项参数指标为：凝聚力C=60.0Kpa ；内摩擦角19=ϕ°；天然孔隙比e=0.69；天然容重3KN/m 3.20=γ 建闸所用回填土为砂壤土，其内摩擦角26o ϕ=，凝聚力0c kPa =，天然容重318kN m γ=。

本地区地震烈度在6度。

（6）本工程等别为III 等，水闸按3级建筑物设计。

（7）闸上有交通要求，闸上交通桥为单车道公路桥，桥面净宽4.5m,总宽5.5m ，采用板梁结构。

每米桥长约种80KN 。

水闸设计要点及方法总结水闸设计是指根据工程需求，设计出合理、安全、高效的水闸结构和技术方案，确保水闸在运行过程中能够有效地控制水流，保护工程设施和人员安全。

水闸设计的要点和方法主要包括以下几个方面。

（一）选择合适的水闸类型和结构形式水闸的类型和结构形式取决于工程需求和实际情况。

常见的水闸类型包括挡水闸、调节闸和排洪闸等。

在选择水闸类型时，要考虑到水流量、水位变化范围、土质条件、工程用途等因素，从而确定合适的水闸类型和结构形式。

（二）确定水闸的技术参数水闸的技术参数包括水闸尺寸、结构强度、封闭性能等。

水闸的尺寸应根据设计流量、水位变化范围等因素确定，确保水流畅通。

水闸的结构强度要能够承受水力荷载、土压力和地震力等荷载，并保证水闸的稳定性和安全性。

水闸的封闭性能要求水闸能够完全封闭，防止水流泄漏。

（三）考虑水闸的开启和关闭机制水闸的开启和关闭机制直接影响到水闸的操作和管理效率。

通常，水闸的开启和关闭可以采用手动或自动方式。

手动操作简单实用，但效率低下，适用于小型水闸；自动操作可以通过控制系统实现，提高操作效率和精度，但需要考虑到可靠性和自动化程度。

（四）设计水闸的泄洪能力水闸的泄洪能力是指水闸能够在一定时间内排除掉水库或河流的洪水流量。

水闸的泄洪能力取决于水流量、水闸形状和开度以及土质条件等因素。

要合理设计水闸的泄洪能力，确保水闸在洪水期间能够有效控制水位，防止洪水泛滥。

（五）考虑水闸的抗冲刷能力水闸的抗冲刷能力是指水闸能够抵抗水流的冲击和侵蚀。

水闸部位通常会遭受较大的水流冲击，因此需要合理设计水闸的结构形式和材料，以增强水闸的抗冲刷能力。

以上是水闸设计的要点和方法的简要总结，水闸设计需要综合考虑工程需求、实际情况、技术参数和环境条件等因素，设计出合理、安全、高效的水闸结构和技术方案，以确保水闸在运行过程中能够有效地控制水流，保护工程设施和人员安全。
