10kW中波数字发射机原理与维护

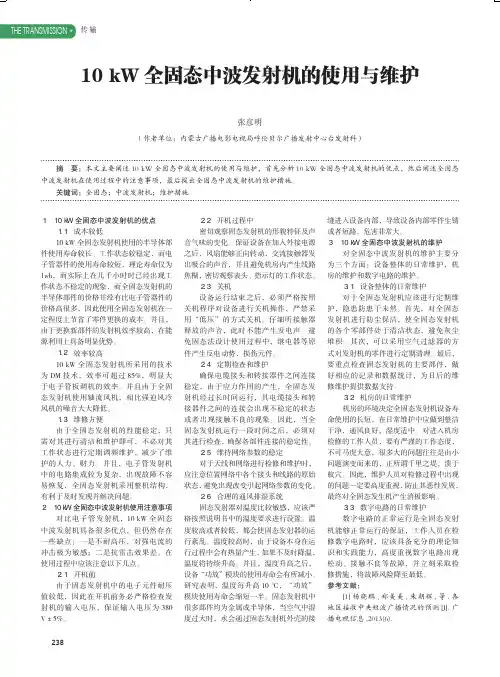

按原理维护保养中波发射机浅谈中波发射机是广播电台中使用的一种重要设备，它的正常运行对广播节目的正常播出至关重要。

为了确保中波发射机的正常运行，需要定期进行维护保养工作。

本文将从中波发射机的工作原理出发，浅谈中波发射机的维护保养工作。

一、中波发射机的工作原理中波发射机是将来自调频调制器的中频信号转换为无线电波，通过天线发送出去的设备。

它的工作原理主要包括中频信号的调制、射频信号的放大和天线的发送。

中频信号是由调频调制器产生的，它包含了广播节目的音频信号和调频信号。

这些信号经过中波发射机内部的调制电路，被调制成射频信号。

射频信号经过功率放大器的放大，然后通过天线发射出去，就能覆盖到一定范围内的听众。

中波发射机的正常工作需要各个部分协调配合。

一旦中波发射机出现故障，可能会导致无法正常广播。

维护保养工作显得尤为重要。

二、中波发射机的维护保养1. 清洁工作中波发射机内部会积累一定量的灰尘和杂物，在长期运行后，这些灰尘和杂物会影响设备的正常运行。

定期清洁是非常必要的。

清洁工作包括清洁设备表面和内部元件，并确保设备通风良好。

在清洁时需注意绝缘问题，尤其是在清洁高压元件时，要做好绝缘工作，以免发生触电事故。

2. 冷却系统的检查中波发射机的功率放大器等元件在工作时会产生大量的热量，因此冷却系统的工作状态对设备运行至关重要。

维护保养工作中，需要检查冷却系统是否正常运行，清洁散热片等，确保设备的散热效果良好。

3. 电路元件的检测中波发射机内部的电路元件在长期使用后会出现老化现象，需要定期检查，并更换损坏的元件。

还要检查各种连接接头是否松动，以免出现电路接触不良的情况。

4. 定期校准中波发射机需要定期进行校准工作，以确保其发送信号的稳定性和准确性。

校准工作一般需要专业的维护人员进行，以保证设备的正常运行。

5. 防雷工作中波发射机安装在室外，容易受到雷击的影响。

防雷工作也是非常重要的一项维护保养工作。

安装避雷器，接地等工作是必不可少的。

2019·4（下）《科技传播》102作者简介：钱云超，内蒙古自治区新闻出版广电局海拉尔861台。

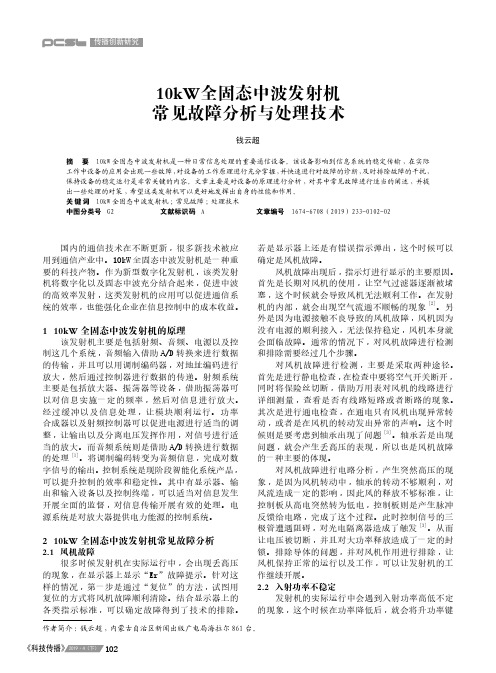

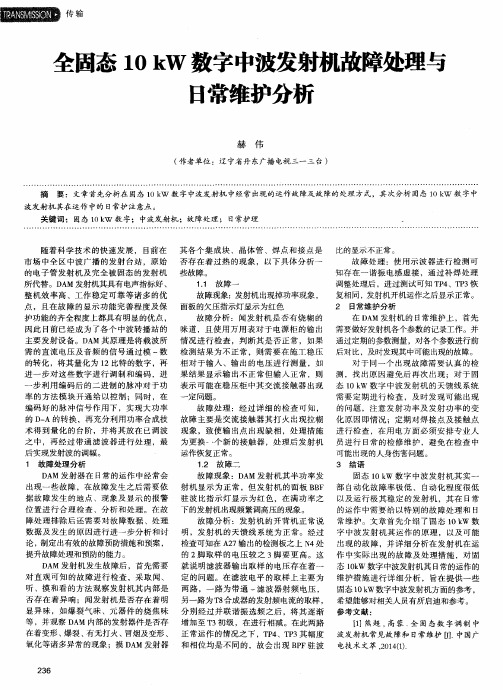

10kW全固态中波发射机常见故障分析与处理技术钱云超摘 要 10kW 全固态中波发射机是一种日常信息处理的重要通信设备。

该设备影响到信息系统的稳定传输，在实际工作中设备的应用会出现一些故障，对设备的工作原理进行充分掌握，并快速进行对故障的诊断，及时排除故障的干扰，保持设备的稳定运行是非常关键的内容。

文章主要是对设备的原理进行分析，对其中常见故障进行适当的阐述，并提出一些处理的对策，希望这类发射机可以更好地发挥出自身的性能和作用。

关键词 10kW 全固态中波发射机；常见故障；处理技术中图分类号 G2 文献标识码 A 文章编号 1674-6708（2019）233-0102-02国内的通信技术在不断更新，很多新技术被应用到通信产业中。

10kW 全固态中波发射机是一种重要的科技产物。

作为新型数字化发射机，该类发射机将数字化以及固态中波充分结合起来，促进中波的高效率发射，这类发射机的应用可以促进通信系统的效率，也能强化企业在信息控制中的成本收益。

1 10kW 全固态中波发射机的原理该发射机主要是包括射频、音频、电源以及控制这几个系统，音频输入借助A/D 转换来进行数据的传输，并且可以用调制编码器，对地址编码进行放大，然后通过控制器进行数据的传递。

射频系统主要是包括放大器、振荡器等设备，借助振荡器可以对信息实施一定的频率，然后对信息进行放大。

经过缓冲以及信息处理，让模块顺利运行。

功率合成器以及射频控制器可以促进电源进行适当的调整，让输出以及分离电压发挥作用，对信号进行适当的放大。

而音频系统则是借助A/D 转换进行数据的处理[1]。

将调制编码转变为音频信息，完成对数字信号的输出。

控制系统是现阶段智能化系统产品，可以提升控制的效率和稳定性。

其中有显示器、输出和输入设备以及控制终端，可以适当对信息发生开展全面的监督，对信息传输开展有效的处理。

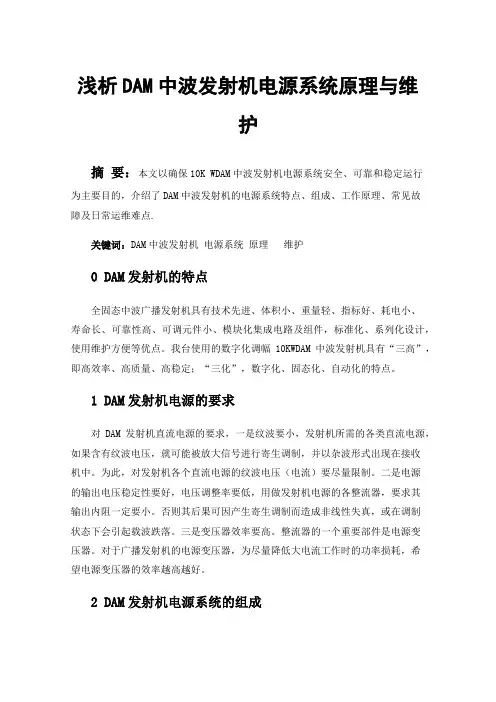

浅析DAM中波发射机电源系统原理与维护摘要：本文以确保10K WDAM中波发射机电源系统安全、可靠和稳定运行为主要目的，介绍了DAM中波发射机的电源系统特点、组成、工作原理、常见故障及日常运维难点.关键词：DAM中波发射机电源系统原理维护0 DAM发射机的特点全固态中波广播发射机具有技术先进、体积小、重量轻、指标好、耗电小、寿命长、可靠性高、可调元件小、模块化集成电路及组件，标准化、系列化设计，使用维护方便等优点。

我台使用的数字化调幅10KWDAM中波发射机具有“三高”，即高效率、高质量、高稳定；“三化”，数字化、固态化、自动化的特点。

1 DAM发射机电源的要求对DAM发射机直流电源的要求，一是纹波要小，发射机所需的各类直流电源，如果含有纹波电压，就可能被放大信号进行寄生调制，并以杂波形式出现在接收机中。

为此，对发射机各个直流电源的纹波电压（电流）要尽量限制。

二是电源的输出电压稳定性要好，电压调整率要低，用做发射机电源的各整流器，要求其输出内阻一定要小。

否则其后果可因产生寄生调制而造成非线性失真，或在调制状态下会引起载波跌落。

三是变压器效率要高。

整流器的一个重要部件是电源变压器。

对于广播发射机的电源变压器，为尽量降低大电流工作时的功率损耗，希望电源变压器的效率越高越好。

2 DAM发射机电源系统的组成DAM中波发射机的电源系统为整机提供一系列非稳压的直流电源，具有分步骤上高压，保护电路完善、电源纹波系数小、工作稳定和滤波电路简单等特点。

整个电源系统集成在一个专用电源箱内，由三相电源变压器输入电路，高压电源整流电路和滤波器，低压电源整流电路和滤波器，高压整流的联锁保护电路等组成，其基本功能是变交流电能为直流电能。

来自两个变压器T1和T2：T1提供功放电源电压，主要用于射频放大及功率合成；T2提供低压电源，主要用于其它功能模块的正常使用。

3 DAM发射机电源系统工作原理3.1分步上高压电路DAM发射机有着较强的安全措施，在高压开启方面实行分步上高压，在合低压开关（S11）后，T2变压器获取到220VAC相电压，在次级产生相应的低压电压供给各个功能电路板。

按原理维护保养中波发射机浅谈中波发射机是电台广播中最常见的一种设备，它通过发射中波频率的电磁波来传输声音信息。

为了保证中波发射机的正常运行，需要进行定期的维护保养。

本文将从原理出发，浅谈中波发射机的维护保养方法。

一、中波发射机的原理中波发射机是通过振荡器产生电磁波的频率，并经过功放器放大后输出到天线上，从而传输信息。

中波的频率范围在530kHz至1700kHz之间。

中波发射机的主要部件包括振荡器、功放器、天线等。

二、维护保养方法1. 清洁中波发射机的清洁工作十分重要。

长时间的使用会导致设备表面积聚灰尘，导致设备散热不畅，影响设备的工作效率。

需要定期对设备进行清洁，包括外壳、插座和接口等。

在清洁时一定要注意关机，使用专门的清洁工具，以避免造成设备损坏。

2. 检查电路连接中波发射机的电路连接是保证设备正常运行的重要因素。

需要定期检查电路连接情况，包括插头、插座、接口等部分，确保连接牢固可靠，避免因松动导致设备故障。

3. 检查散热系统中波发射机在工作过程中会产生大量的热量，需要通过散热系统有效散发出去，以避免设备过热。

需要定期检查设备的散热系统，包括散热风扇、散热片等部分，确保正常运转，避免因散热不畅导致设备故障。

4. 防雷击中波发射机在雷电天气下易受到雷击的影响。

需要为设备安装专门的防雷设备，以保护设备免受雷击的影响。

还需要定期检查防雷设备的连接情况，确保其正常运转。

5. 清洗天线中波发射机的天线在使用一段时间后会积聚大量的灰尘和杂质，会直接影响到发射信号的质量。

需要定期对天线进行清洗，清除积聚的灰尘和杂质，以保证信号传输的清晰度和稳定性。

6. 定期检查设备工作状态定期检查设备的工作状态是保证设备正常运行的重要步骤。

通过检查设备的工作状态，可以及时发现设备的异常情况，并进行排除。

观察设备的指示灯状态，检查设备的工作声音等，以确保设备正常运行。

7. 预防性维护除了定期的维护保养，还需要进行预防性维护，及时发现设备的潜在问题，并进行修复。

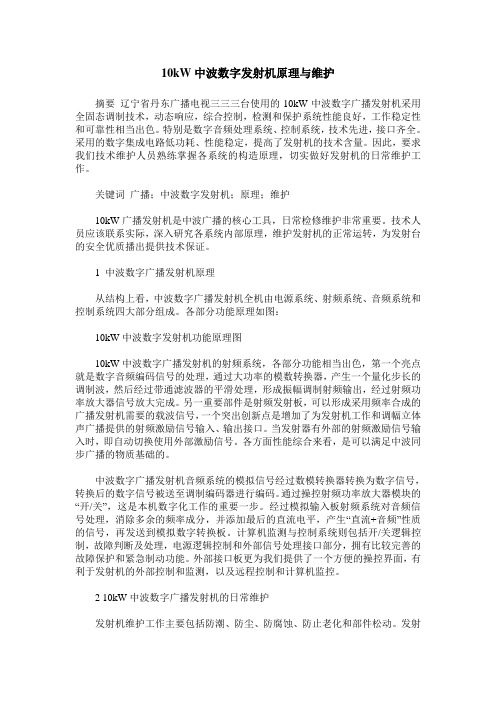

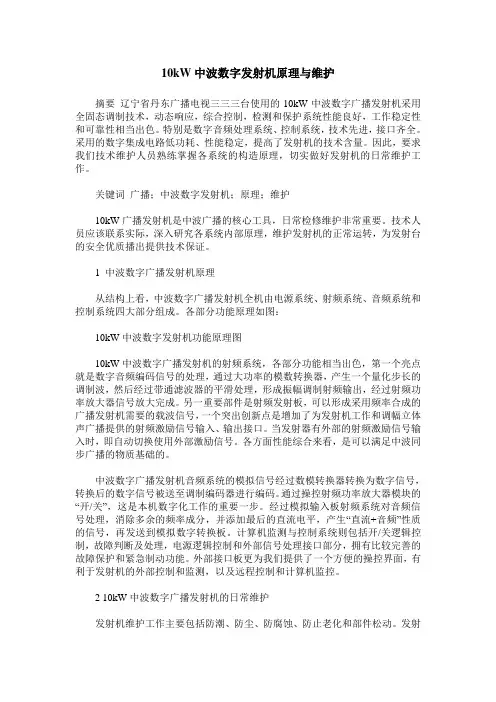

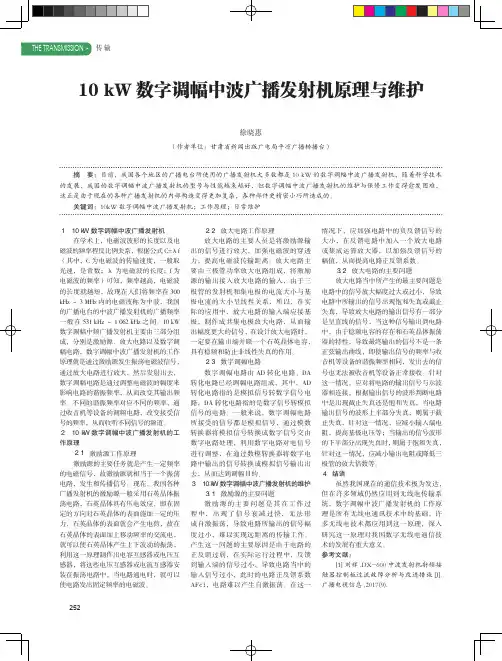

10kW中波数字发射机原理与维护摘要辽宁省丹东广播电视三三三台使用的10kW中波数字广播发射机采用全固态调制技术，动态响应，综合控制，检测和保护系统性能良好，工作稳定性和可靠性相当出色。

特别是数字音频处理系统、控制系统，技术先进，接口齐全。

采用的数字集成电路低功耗、性能稳定，提高了发射机的技术含量。

因此，要求我们技术维护人员熟练掌握各系统的构造原理，切实做好发射机的日常维护工作。

关键词广播；中波数字发射机；原理；维护10kW广播发射机是中波广播的核心工具，日常检修维护非常重要。

技术人员应该联系实际，深入研究各系统内部原理，维护发射机的正常运转，为发射台的安全优质播出提供技术保证。

1 中波数字广播发射机原理从结构上看，中波数字广播发射机全机由电源系统、射频系统、音频系统和控制系统四大部分组成。

各部分功能原理如图：10kW中波数字发射机功能原理图10kW中波数字广播发射机的射频系统，各部分功能相当出色，第一个亮点就是数字音频编码信号的处理，通过大功率的模数转换器，产生一个量化步长的调制波，然后经过带通滤波器的平滑处理，形成振幅调制射频输出，经过射频功率放大器信号放大完成。

另一重要部件是射频发射板，可以形成采用频率合成的广播发射机需要的载波信号，一个突出创新点是增加了为发射机工作和调幅立体声广播提供的射频激励信号输入、输出接口。

当发射器有外部的射频激励信号输入时，即自动切换使用外部激励信号。

各方面性能综合来看，是可以满足中波同步广播的物质基础的。

中波数字广播发射机音频系统的模拟信号经过数模转换器转换为数字信号，转换后的数字信号被送至调制编码器进行编码。

通过操控射频功率放大器模块的“开/关”，这是本机数字化工作的重要一步。

经过模拟输入板射频系统对音频信号处理，消除多余的频率成分，并添加最后的直流电平，产生“直流+音频”性质的信号，再发送到模拟数字转换板。

计算机监测与控制系统则包括开/关逻辑控制，故障判断及处理，电源逻辑控制和外部信号处理接口部分，拥有比较完善的故障保护和紧急制动功能。

10kW中波发射机射频部分工作原理及故障维修摘要：近年来，随着社会建设的不断发展，DAM中波发射机也称为数字调制中波发射机。

由于采用了先进的数字调制与功率合成技术，DAM中波发射机整机工作效率可达85%以上，具有工作性能稳定、保护功能完善、操作方便的特点。

由于组装工艺和采用的元器件质量不同，DAM中波发射机在使用过程中会出现各种各样的故障，其中射频部分故障为多发故障，也是处理起来比较棘手的故障。

对此，以某厂家的DAM10kW发射机为例，对DAM中波发射机射频部分的工作原理及故障维修进行详细的论述。

关键词：10kW中波发射机；射频部分；工作原理；故障维修引言为了提高安全播出保障能力，技术人员需要了解发射机的原理和构造，这样才能在日常维护检修中起到关键作用，从而全面提升无线广播质量。

1DAM10kW中波发射机工作原理ZHTDAM10kW-II型是哈尔滨正泰设备有限公司生产的全固态10kW数字调幅中波发射机。

该机采用数字幅度循环调制方式，将音频信号和载波所需的直流电压经过模数变换，量化成12比特的数字，再对它们进行循环编码，使每个比特数对应控制一定数目功放模块的循环开通，通过各个功放模块输出电压叠加合成，最终形成与音频信号相同的包络，实现调幅。

而受控制的末级功放模块是由42块输出电压相同的大台阶功放和6块输出电压为二进制关系的小台阶功放组成，因此这种调制方式也称为量化的调幅调制。

2射频部分工作原理2.1振荡器工作原理振荡器的作用是产生本机所需的载波信号。

振荡器电路主要包括本机激励信号产生电路、外部激励信号输入电路以及内外激励信号切换电路。

振荡器板上的主要元器件和对外接口电路包括温补振荡器、电源输入接口、+22V供电保险丝、外部激励输入接口、激励信号输出以及激励信号检测对外接口。

振荡器输出信号经X4-8送到射频合成母板X1-1端，X5-1是激励信号监测输出端。

2.2预推动放大器工作原理由于缓冲放大器输出的信号不能满足功率放大级的要求，还需要预推动和推动级进一步放大，缓冲放大器输出的信号到预推动级继续放大。

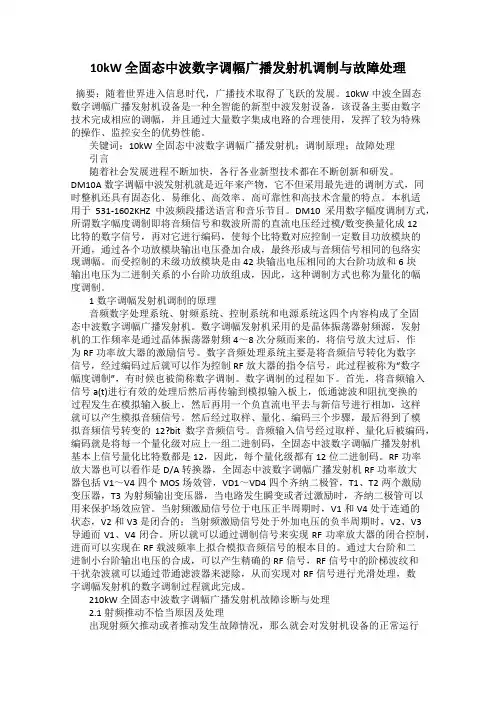

10kW 全固态中波数字调幅广播发射机调制与故障处理摘要：随着世界进入信息时代，广播技术取得了飞跃的发展。

10kW中波全固态数字调幅广播发射机设备是一种全智能的新型中波发射设备，该设备主要由数字技术完成相应的调幅，并且通过大量数字集成电路的合理使用，发挥了较为特殊的操作、监控安全的优势性能。

关键词：10kW全固态中波数字调幅广播发射机；调制原理；故障处理引言随着社会发展进程不断加快，各行各业新型技术都在不断创新和研发。

DM10A数字调幅中波发射机就是近年来产物，它不但采用最先进的调制方式，同时整机还具有固态化、易维化、高效率、高可靠性和高技术含量的特点。

本机适用于531-1602KHZ中波频段播送语言和音乐节目。

DM10采用数字幅度调制方式，所谓数字幅度调制即将音频信号和载波所需的直流电压经过模/数变换量化成12比特的数字信号，再对它进行编码，使每个比特数对应控制一定数目功放模块的开通，通过各个功放模块输出电压叠加合成，最终形成与音频信号相同的包络实现调幅。

而受控制的末级功放模块是由42块输出电压相同的大台阶功放和6块输出电压为二进制关系的小台阶功放组成，因此，这种调制方式也称为量化的幅度调制。

1数字调幅发射机调制的原理音频数字处理系统、射频系统、控制系统和电源系统这四个内容构成了全固态中波数字调幅广播发射机。

数字调幅发射机采用的是晶体振荡器射频源，发射机的工作频率是通过晶体振荡器射频4～8次分频而来的，将信号放大过后，作为RF功率放大器的激励信号。

数字音频处理系统主要是将音频信号转化为数字信号，经过编码过后就可以作为控制RF放大器的指令信号，此过程被称为“数字幅度调制”，有时候也被简称数字调制。

数字调制的过程如下。

首先，将音频输入信号a(t)进行有效的处理后然后再传输到模拟输入板上，低通滤波和阻抗变换的过程发生在模拟输入板上，然后再用一个负直流电平去与新信号进行相加，这样就可以产生模拟音频信号。

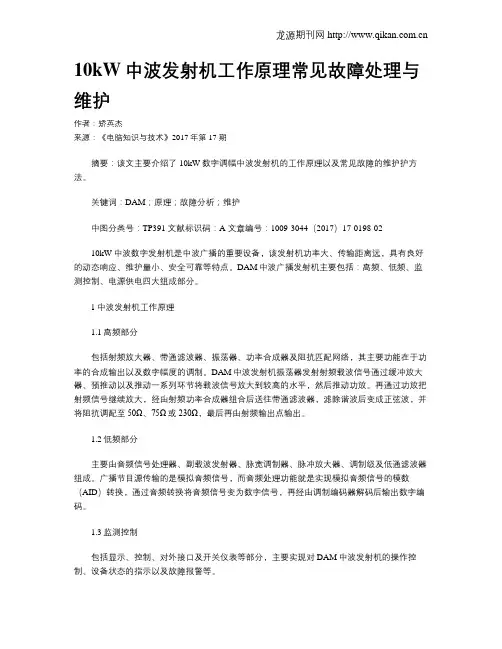

10kW中波发射机工作原理常见故障处理与维护作者：矫英杰来源：《电脑知识与技术》2017年第17期摘要：该文主要介绍了10kW数字调幅中波发射机的工作原理以及常见故障的维护护方法。

关键词：DAM；原理；故障分析；维护中图分类号：TP391 文献标识码：A 文章编号：1009-3044（2017）17-0198-0210kW中波数字发射机是中波广播的重要设备，该发射机功率大、传输距离远，具有良好的动态响应、维护量小、安全可靠等特点。

DAM中波广播发射机主要包括：高频、低频、监测控制、电源供电四大组成部分。

1中波发射机工作原理1.1高频部分包括射频放大器、带通滤波器、振荡器、功率合成器及阻抗匹配网络，其主要功能在于功率的合成输出以及数字幅度的调制。

DAM中波发射机振荡器发射射频载波信号通过缓冲放大器、预推动以及推动一系列环节将载波信号放大到较高的水平，然后推动功放。

再通过功放把射频信号继续放大，经由射频功率合成器组合后送往带通滤波器，滤除谐波后变成正弦波，并将阻抗调配至50Ω、75Ω或230Ω，最后再由射频输出点输出。

1.2低频部分主要由音频信号处理器、副载波发射器、脉宽调制器、脉冲放大器、调制级及低通滤波器组成。

广播节目源传输的是模拟音频信号，而音频处理功能就是实现模拟音频信号的模数（AID）转换，通过音频转换将音频信号变为数字信号，再经由调制编码器解码后输出数字编码。

1.3监测控制包括显示、控制、对外接口及开关仪表等部分，主要实现对DAM中波发射机的操作控制、设备状态的指示以及故障报警等。

1.4电源供电包括两个变压器，其中一个变压器供应高压，主要用于射频放大及功率合成：另外一个变压器供应低压电源，主要用于其他功能模块的正常使用。

2 DAM中波发射机的特点与传统的电子管发射机相比，中DAM波发射机有下述五个方面的特点。

1）摒弃了传统的高电平音频功率放大器，采用数字化音频控制信号实现射频功率放大器末级的高电平调幅，实现了调制器、主振以及射频功放三种中波发射机主要功能的有机整合，这属于整机性的脉冲阶梯调制。
