大学计算机基础第二章 微型计算机硬件系统

  • 格式：ppt
  • 大小：2.44 MB
  • 文档页数：22

下载文档原格式

  / 22

合集下载

第2章微型计算机硬件系统-PPT精选文档

第2章微型计算机硬件系统-PPT精选文档

15
第2章 微型计算机硬件系统
第一代：8086和8088
时间
1978～1981年
1978年-- 8086
16位微处理器 寄存器和数据总线均为16位 地址总线为20位 设置了6字节的指令预取队列
1979年– 8088
外部数据总线为8位 设置了4字节的指令预取队列。
芯片组产品：
Intel芯片(如865、915、945、955、975系列等） VIA（威盛，中国台湾） nVIDIA（美国） ATI（加拿大） AMD（美国）
9
第2章 微型计算机硬件系统
2.1 微型计算机的主要性能指标
基本字长
指参与运算的数的基本长度，用二进制数位的长度来衡量
决定着寄存器、加法器、数据总线等部件的位数，直接影响着硬件 的代价
主存容量
以字节为单位来计算
1B=8bit
1KB=1024B
1MB=1024KB 1GB=1024MB
运算速度
用每秒能执行的指令条数来表示
单位—MIPS (Million Instructions Per Second, 每 秒百万条指令)
28
内存储器(简称内存或主存) 存取速度快 成本高、容量相对较小
直接与CPU连接，CPU(指令)可以 对内存中的指令及数据进行读、写 操作
属于挥发性存储器(volatile)，用 于临时存放正在运行的程序和数据
第2章 微型计算机硬件系统
2.3.1 存储器的结构
三级存储结构
（1）高速缓冲存储器 （2）主存储器 （3）外存储器
第2章 微型计算机硬件系统
台式PC机(立式)的主机箱

计算机基础PPT 第2章 微型计算机硬件系统

计算机基础PPT 第2章 微型计算机硬件系统

口、两个IDE硬盘接口、一个并行接口、两个串行接口、USB
接口、AGP（加速图形接口）总线、PCI总线和键盘接口等。 本章主要介绍微机的硬件系统
第2章计算机硬件系统 第2页 大学计算机基础
长大教学互动论
第2章计算机硬件系统
第3页
大学计算机基础
长大教学互动论
长大教学互动论
5. CMOS 芯片 CMOS用来存放系统硬件配臵和一些用户设定的参数。参数丢失系统将不能正常启 动，必须对其重新设臵。CMOS开机时由系统电源供电，关机时靠主板上的电池供 电。即使关机，信息也不会丢失，但应注意更换电池。 6. 各种接口 ⑴IDE接口 IDE(集成设备电子部件)主要连接IDE硬盘和IDE光驱。主板上有两组IDE设备接口， 分别标识为IDE1和IDE2。IDE1多用于连接系统引导硬盘，IDE2多用于接入光驱。 ⑵软盘接口:一个软盘驱动器接口可以连接两台软盘驱动器。 ⑶串行接口：串行接口主要用于连接鼠标器、外臵Modem等外部设备。串口是所 有计算机都具备的I/O接口，主板上的串口一般为两个10针双排插座，分别标注 为COM1和COM2。 ⑷并行接口：并行接口主要用于连接打印机等设备。主板上的并行接口为26针的 双排插座，标识为LPT:或PRN:。 ⑸USB接口：USB即通用串行总线，是一种新型的接口总线标准。USB接口可以连 接键盘、鼠标、数码相机、扫描仪等外部设备。 ⑹键盘、鼠标接口 ⑺跳线开关：跳线开关主要用于改变主板的工作状态，如：改变CPU的工作频率、 工作电压等。 第2章计算机硬件系统 第7页 大学计算机基础
第2章计算机硬件系统 第4页 大学计算机基础
长大教学互动论
内存插槽
外设接口插座
AGP显示卡插座 CPU插座
串行和并行 端口

《大学计算机基础》课件第2章

《大学计算机基础》课件第2章

图2-16 操作系统的桥梁作用
2.3.4 应用软件
操作系统使硬件系统具备“生命”的基本条件，但要 “思维并解决问题”，还需要各种各样的应用软件。
2.3.5 软件和硬件的关系
从应用的角度看，硬件和软件在逻辑功能上是可以等效 的。
2.4 组装微型计算机
1．硬件安装 2．软件安装
1．总线及其分类 2．计算机 USB接口 4) IEEE 1394 5) 硬盘接口
2.2.6 输入/输出设备
1．输入设备 1) 键盘 通常包括数字键、字母键、符号键、功能键和控制键等， 并分放在一定的区内，如图2-12所示。
(1) 主键区。 (2) 小键盘区。 (3) 编辑键区。 编辑键区的10功能键又分成8个光标移动键和2个编辑操 作键(Del和Ins)，如表2-1所示。 (4) 功能键区。
1．CPU的发展 CPU的发展一直遵循“摩尔定律”。 图2-6给出了英特尔酷睿2双核处理器的外型结构。 2．衡量CPU性能的主要技术指标 (1) CPU主频。 (2) CPU字长。 (3) 外频和倍频。 3．国产CPU——龙芯
图2-6 英特尔酷睿2 双核处理器的外型结构
2.2.4 存储器
存储器(Memory)是计算机系统中的记忆设备，用来存 放程序和数据。
按键 ? ? ? ?
H ome E nd
表2-1 编辑键区按键及功能
光标左移一个 字符 光标右移一个 字符 光标上移一个 字符 光标下移一个 字符 光标移到行头 或当前页头 光标移到行尾 或当前页尾
功能
续表
按键
功能
PageUp
光标移到 上一页
PageDown Del
光标移到 下一页 删除键。 删除光标位置 的一个字符

大学计算机第二章微型计算机硬件组成教学幻灯片

大学计算机第二章微型计算机硬件组成教学幻灯片
18
• 这样的读取机制使CPU读取Cache的命中率非常高（大多数 CPU可达90%左右），也就是说CPU下一次要读取的数据 90%都在Cache中，只有大约10%需要从内存读取。这大大 节省了CPU直接读取内存的时间，也使CPU读取数据时基 本无需等待。
• 因此高速缓存的容量，也是CPU的重要指标。由于受到 CPU面积的限制，Cache的容量都很小。通常分为一级高速 缓存L1和二级高速缓存L2。
核心数量
• 多核处理器是指在一个处理器上集成多个运算核心，从而提 高计算能力。双核架构并不是什么新技术，不过此前双核心处 理器一直是服务器的专利，现在已经开始普及到微机中。 • 目前主要有双核、 三核、四核
19
国产CPU——龙芯
标志着我国在现代通用微处理器设计方面实现了“零”的突破，打破 了我国长期依赖国外CPU产品的无芯的历史。 龙芯2E最高运算速度是每秒40亿次，相当于Pentium 4 1.5GHz处理器 水平。
• 由于在短时间内CPU往往需要重复读取同样的数据块,如果 这些数据块被事先存放到缓存,就可避开内存直接从Cache中 调用，从而加快读取速度。
• CPU要读取一个数据时，首先从Cache中查找，如果找到就 立即读取并送给CPU处理；如果没有找到，就用相对慢的 速度从内存中读取并送给CPU处理，同时把这个数据所在 的数据块调入Cache中，可以使得以后对整块数据的读取都 从Cache中进行，不必再调用内存。
13
CPU主频
• CPU的时钟频率。主频越高，运算速度越快。实际上 主频只是影响CPU速度的一个方面。
• Intel Core i3 530 主频为 2.93GHz 。Intel CPU主频最 高的是3.8GHz, Pentium 4 570/670

2 微型计算机硬件系统

2 微型计算机硬件系统

微型计算机硬件系统主要内容• 微机的基本结构 • 微机系统的硬件组成 • 微机的技术指标《大学计算机基础》第一节 微机的基本结构《大学计算机基础》微型计算机的发展方向① 高速化 处理器主频 ② 超小型化 典型的标志是笔记本电脑和PDA 的流行。

③ 多媒体化 全新的多媒体处理芯片、多媒体 和超媒体系统的开发和标准化、虚拟现实技术 和发展多媒体通信等。

④ 网络化 网络计算机、具有联网功能的PDA 以及各种类型的个人计算机等正在飞速发展。

⑤ 隐形化 今后将摆脱显示屏、键盘加主机的 传统形象，电视计算机、影音计算机等将大量 出现。

《大学计算机基础》微型计算机的分类• 1. 按组成结构分类– ① 单片机 组成部分集成在一个超大规模芯片上，具有 体积小、功耗低、控制功能强、扩展灵活、微型化和 使用方便等优点，广泛用于控制、仪器仪表、通信、 家用电器等领域。

– ② 单板机 各组成部分装配在一块印刷电路板上，结构 简单、价格低廉、性能较好，常用于过程控制或作为 仪器仪表的控制部件。

– ③ 多板机 各组成部分装配在多块印刷电路板上，如台 式、便携式PC机。

《大学计算机基础》微型计算机的分类• 2. 按用途分类微型计算机按用途可分为台式、便携式、手 持式等。

《大学计算机基础》常见微型计算机计算机、电视、 影音三模式平板电脑移动计算机家庭网络计算 机《大学计算机基础》微机系统的组成硬件软件 系统软件 应用软件计算机系统分为：硬件+软件《大学计算机基础》微机系统的组成运算器CPU 主机内存寄存器 控制器 随机存储器(RAM) 只读存储器(ROM) 高速缓冲存储器硬件 计 算 机 系 统外部设备输入设备：键盘、鼠标、扫描仪 输出设备：显示器、打印机 外 存：软、硬盘、光盘、闪存 网络设备：网卡、调制解调器等系统软件 软件 应用软件操作系统：Windows、Unix、Linux 语言处理程序：C、Pascal、VB等 实用程序：诊断程序、排错程序等办公软件包、数据库管理系统 《大学计算机基础》计算机系统层次结构用户程序或文档软 件操作系统 硬件《大学计算机基础》《大学计算机基础》计算机硬件用户系统软件《大学计算机基础》计算机硬件包括主机和外设主机外设输入设备《大学计算机基础》立式机箱卧式机箱内部构造《大学计算机基础》用于交流稳压及停电保护(如：UPS)向主板、软盘驱动器、硬盘驱动器或光盘驱动器等提供电源(位于机箱内)直流稳压电源不间断电源《大学计算机基础》•冯.诺依曼思想：•二进制程序与数据一样存放在内存•五大模块存储器数据流控制器《大学计算机基础》•计算机由运算器、控制器、存储器、输入设备和输出设备五个基本部分组成。

大学计算机基础 第2章 微型计算机系统的组成

大学计算机基础 第2章 微型计算机系统的组成

光盘存储器
光盘存储器由光盘和光盘驱动器(简称光驱)组成。 光驱分为CD-ROM光驱和DVD光驱，它们对所使用的
光盘有匹配方面的要求。一般来说，DVD光驱可以 兼容CD-ROM光驱，反之则不行。 光盘的主要特点 存储容量大 可靠性高，可长期保存。 光驱的性能指标主要有数据传输率和平均访问时间。
高速缓冲存储器是指设置在CPU和内存之间的高速小容量存 储器。为了解决CPU速度与RAM速度不匹配的问题而设置。
内存储器
内存储器的主要性能指标有存取速度和 存储容量。
存取速度是以存储器的访问时间或存取时间来 表示的。存取时间是指内存储器完成一次读 （取）或写（存）操作所需的时间，其单位为 ns（纳秒），数字越小，内存速度越快。
固态硬盘
固态硬盘与普通硬盘比较，拥有以下优点：
1. 启动快，没有电机加速旋转的过程。 2. 不用磁头，快速随机读取，读延迟极小。 3. 相对固定的读取时间。 4. 基于DRAM的固态硬盘写入速度极快。 5. 无噪音。 6. 低容量的基于闪存的固态硬盘在工作状态下能耗和发热 量较低。 7. 内部不存在任何机械活动部件。这样即使在高速移动甚 至伴随翻转倾斜的情况下也不会影响到正常使用。 8. 工作温度范围更大。 9. 低容量的固态硬盘比同容量硬盘体积小、重量轻。
中央处理器——Central Processing Unit
中央处理器（CPU）由运算器和控制器组成。
运算器——对数据进行加工处理的部件，它在控制器的作用
下与内存交换数据，负责进行各类基本的算术运算、逻辑运
算和其他操作。
控制器——负责对指令进行分析，并根据指令的要求，有序、
有目的地向各个部件发出控制信号，使计算机的各部件协调

大学计算机基础教学微型计算机硬件系统

大学计算机基础教学微型计算机硬件系统

03
存储设备
内存储器类型及特点
01
RAM（随机存取存储器）
02
临时存储数据，断电后数据丢失。
读写速度快，用于暂存CPU中的运算数据。
03
内存储器类型及特点
01
可分为DRAM和SRAM两种，其中DRAM需要定期刷新以保 持数据。
02
ROM（只读存储器）
03
永久存储数据，断电后数据不丢失。
内存储器类型及特点
配件检查
核对所有硬件配件，如主板、 CPU、内存、硬盘、显卡等，确 保型号正确且无损坏。
防静电措施
组装前需采取防静电措施，如佩 戴防静电手环、在防静电垫上进 行操作等，以避免静电对硬件造 成损害。
组装步骤详解
安装内存
根据主板支持的内存类型和容量， 将内存条插入相应的插槽中，注意 对准防呆口并用力按下两侧卡扣。
存储设备性能指标与选购建议
存储容量
衡量存储设备可以存储的数据总量， 通常以GB或TB为单位。
读写速度
衡量存储设备读写数据的速度，通常 以MB/s或GB/s为单位。
存储设备性能指标与选购建议
存储设备性能指标与选购建议
01
选购建议
02 根据需求选择合适的存储容量和读写速度。
03
考虑设备的可靠性和耐用性，选择知名品牌 和质量有保障的产品。
பைடு நூலகம்
THANKS
感谢观看
输入设备
分辨率、灵敏度、响应速度等。
输出设备
分辨率、色彩准确度、亮度、对比度、响应速度等。
输入输出设备性能指标与选购建议
01
选购建议
02 根据实际需求选择适合的输入输出设备类型和功 能。
03 注意设备的性能指标，选择性能稳定、品质可靠 的产品。

大学计算机基础第2章

大学计算机基础第2章

2.3.1 主机
6．硬盘 硬盘（Hard Disc Drive， HDD）是微型机的外存，是主 要的存储媒介之一，由一个或 者多个覆盖有铁磁性的铝制或 者玻璃制的碟片组成，用来长 期存储大量的数据。微型机的 硬盘接口有IDE、SCSI和 SATA 3种类型。
2.3.1 主机
7．声卡 声卡是计算机进行声音处理的适配器，是 计算机的一种输入/输出设备，它的主要作用是 提供音频信号的输入/输出功能并可以对其进行 处理。声卡主要分为集成声卡和独立声卡两类， 集成声卡和独立声卡的基本功能是一样的。
2.3.1 主机
3．主板 主板又叫母版，一般 为矩形电路板，安装在机 箱内，是各种设备（如各 种I/O控制芯片、扩展插槽、 扩展接口、电源插座等元 器件）的连接载体，能够 协调相关设备工作，是微 型机最基本的也是最重要 的部件之一。
2.3.1 主机
4．CPU CPU是Central Processing Unit（中央处理单元）的缩写， 只有火柴盒那么大，但它却是一 台计算机的运算核心和控制核心。 CPU是计算机的“大脑”，它 负责读取指令，对指令译码并执 行指令，并运算计算机内部的所 有数据。CPU主要由运算器和 控制器构成。
2.1 微型机系统体系
2.1.2 计算机指令 计算机指令是根据预定安排指挥计算机工作的 命令，而程序是一系列指令的序列，执行程序的过程 就是计算机的工作过程。 通常一条指令由操作码和操作数两个部分组成， 它们都由二进制数表示，操作码决定计算机完成什么 操作，操作数是操作的具体对象。计算机完成一条指 令的执行需要首先从内存取出指令，送到控制器对指 令进行分析，然后执行指令，执行指令的过程实际上 是控制器通过发出所需的一系列控制电位指挥计算机 有关部件完成操作的过程。

最新第2章微型计算机硬件系统

最新第2章微型计算机硬件系统
命令。
____________________________________
______________
12
2.2.1 指令和指令系统
1.指令
能被计算机识别并执行的的二进制代码，每条指令完成
某种操作。
2.指令的组成 操作码
操作数
➢操作码
➢ 要完成的操作类型或性质，如取数、加法、减法等
➢ 操作码的位数决定了指令的条数
____________________________________
______________
8
内存储器的访问过程
例：向[0001]单元写数据
地址0001 控制:写
地址 存储单元ຫໍສະໝຸດ 0000 0001 0010 0011 0100 0101 0110 0111
11101101 1110000001010001 11101101 11101001 11101101 10001101 10001101 11101101
内存
CPU
算术运算、逻辑运算 控制指令的执行顺序
➢输入输出指令 主机
I/O设备
➢ 其它指令
对计算机的硬件进行管理等
____________________________________
______________
14
2.2.2 程序的执行过程
1. 指令的执行过程
分以下4个步骤： （1） 取指令：按照程序计数器中的地址，从内存储器中取出指
（1）内存储器(内存、主存)：通常是半导体存储器 ➢信息交流中心，与各个部件打交道 ➢造价相对较高，容量受限制 ➢不能长期保存数据（RAM） ➢内存的存取速度直接影响计算机的速度
（2）外存储器（辅存）：磁盘、磁带、光盘等 ➢主要用来长期保存暂时不用的程序和数据,容量较大 ➢通常只和内存打交道，存取速度相对内存慢

大学计算机基础 第2章 简明教程(补充硬件部分)

大学计算机基础 第2章 简明教程(补充硬件部分)
第二章 计算机基础知识
2.1 计算机系统概述
2.2 计算机硬件系统和工作原理 2.3 计算机软件系统 2.4 微型计算机硬件组成
1
2.1 计算机系统概述
硬件
软件 系统软件 应用软件
计算机系统=硬件系统+软件系统
2
计算机系统的组成
CPU 主机
内存
运算器 控制器 随机存储器(RAM) 只读存储器(ROM) 高速缓冲存储器(Cache)
17
常用高级语言
Fortran语言 1954年推出，适用于科学和工程计算。 COBOL语言 是面向商业的通用语言，1959年推出，主要用于数 据处理，随着数据库管理系统的迅速发展，很少使用。 Pascal语言 结构化程序设计语言，1968年推出，适用于教学、科 学计算、数据处理和系统软件等开发，目前已被C语言取代. C与C++语言 1972年推出C语言，1983年加入面向对象的概念， 改名为C++。语言简练、功能强，适用面广。 BASIC语言 初学者语言，1964年推出；1991年微软推出可视化的 、基于对象的VisualBasic开发环境，发展到现在的开 发环境，则是完全面向对象、功能更强大。 Java语言 一种新型的跨平台的面向对象设计语言，1995年推出， 适用于网络应用 .
18
语言处理程序
在所有的程序设计语言中，除了用机器语言编制的程序能够
被计算机直接理解和执行外，其他的程序设计语言编写的程
序都必须经过一个翻译过程才能转换为计算机所能识别的机 器语言程序，实现这个翻译过程的工具是语言处理程序，即
翻译程序。用非机器语言写的程序称为源程序；通过翻译程
序翻译后的程序称为目标程序。翻译程序也称为编译器。针 对不同的程序设计语言编写出的程序，有各自的翻译程序， 互相不通用。

大学计算机基础(刘宝忠 谢芳主编) 第二章(答案)

大学计算机基础(刘宝忠 谢芳主编) 第二章(答案)

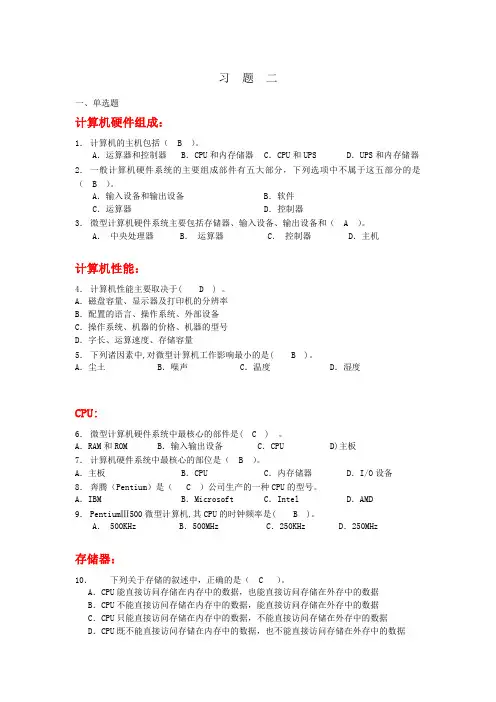

习题二一、单选题计算机硬件组成：1．计算机的主机包括（ B ）。

A．运算器和控制器B．CPU和内存储器C．CPU和UPS D．UPS和内存储器2．一般计算机硬件系统的主要组成部件有五大部分，下列选项中不属于这五部分的是（ B ）。

A．输入设备和输出设备B．软件C．运算器D．控制器3．微型计算机硬件系统主要包括存储器、输入设备、输出设备和（ A ）。

A．中央处理器 B．运算器 C．控制器 D．主机计算机性能：4．计算机性能主要取决于( D )。

A．磁盘容量、显示器及打印机的分辨率B．配置的语言、操作系统、外部设备C．操作系统、机器的价格、机器的型号D．字长、运算速度、存储容量5．下列诸因素中,对微型计算机工作影响最小的是( B )。

A．尘土B．噪声C．温度D．湿度CPU:6．微型计算机硬件系统中最核心的部件是( C ) 。

A．RAM和ROM B．输入输出设备C．CPU D)主板7．计算机硬件系统中最核心的部位是（ B ）。

A．主板B．CPU C．内存储器D．I/O设备8．奔腾（Pentium）是（ C ）公司生产的一种CPU的型号。

A．IBM B．Microsoft C．Intel D．AMD 9．PentiumⅢ500微型计算机,其CPU的时钟频率是( B )。

A． 500KHz B．500MHz C．250KHz D．250MHz存储器：10．下列关于存储的叙述中，正确的是（ C ）。

A．CPU能直接访问存储在内存中的数据，也能直接访问存储在外存中的数据B．CPU不能直接访问存储在内存中的数据，能直接访问存储在外存中的数据C．CPU只能直接访问存储在内存中的数据，不能直接访问存储在外存中的数据D．CPU既不能直接访问存储在内存中的数据，也不能直接访问存储在外存中的数据11．已知内存条的容量为16MB，则其对应的地址寄存器最少应有（ C ）。

A．8位B．16位C．24位D．36位进制转换：12．下列关于主存性能指标说法不正确的是（ C ）。

大学计算机基础(Windows+WPSOffice)计算机系统的构成

大学计算机基础(Windows+WPSOffice)计算机系统的构成

第2章 计算机系统的构成大学计算机基础（Windows +WPS Office ）C O M P U T ER目录CONTENTS2.1 计算机的硬件系统2.2 计算机操作系统2.1.1 微处理器微处理器是由一片或少数几片大规模集成电路组成的中央处理器，简称CPU，这些电路执行控制部件和算术逻辑部件的功能。

微处理器中不仅有运算器、控制器，还有寄存器与高速缓冲存储器，其结构是，一个CPU可包含几个甚至几十个内部寄存器，包括数据寄存库、地址寄存器和状态寄存器等。

进行算术逻辑运算的运算器是以加法器为核心，能根据二进制法则进行补码的加法运算，可传送、移位和比较数据。

控制器由程序计数器、指令译码器、指令寄存器与定时控制逻辑电路组成，可进行分析和执行指令、统一指挥微机各部分按时序进行协调操作。

2.1.2 内存储器计算机中的存储器包括内存储器和外存储器两种，其中，内部存储器也叫主存储器，简称内存。

内存是计算机中用来临时存放数据的地方，也是CPU处理数据的中转站，内存的容量和存取速度直接影响CPU处理数据的速度。

2.1.3 主板主板（MainBorad）也称为“Mother Board（母板）”或“System Board（系统板）”，是机箱中最重要的电路板，布满了各种电子元器件、插座、插槽和各种外部接口，为计算机的所有部件提供插槽和接口，并通过其中的线路统一协调所有部件工作。

2.1.4 硬盘硬盘是计算机中最大的存储设备，通常用于存放永久性的数据和程序。

硬盘的内部结构比较复杂，主要由主轴电机、盘片、磁头和传动臂等部件组成。

硬盘容量是选购硬盘的主要性能指标之一，包括总容量、单碟容量和盘片数3个参数，其中，总容量是表示硬盘能够存储多少数据的一项重要指标，通常以GB为单位，目前主流的硬盘容量从40GB到4TB不等。

此外，通常对硬盘的分类是按照其接口的类型进行分类，主要有ATA和SATA两种。

2.1.5 光驱和光盘光盘驱动器简称光驱，光驱用来存储数据的介质称为光盘，光盘是以光信息作为存储的载体并用来存储数据，其特点是容量大、成本低和保存时间长。

第2章微型计算机系统基础

第2章微型计算机系统基础

5. 系统总线的性能指标 （1）总线的带宽 （2）总线的位宽 （3）总线的工作频率
1. 概念与功能 中央处理器（ Central Processing Unit ，简称CPU）
又被称为微处理器MPU，是微型计算机的核心部件。它是由运 算器、控制器、存储器等组成，并采用超大规模集成电路制 成芯片。
微型计算机的软件系统由系统软件和应用软件组成。 微型计算机的系统软件包括操作系统、语言处理系统、数据 库管理系统、服务性程序等。 操作系统有：DOS、Windows、WindowNT、UNIX 语言和语言处理系统：Basic、C、Javat 数据库系统：Foxpro、Access、Oracle、SQL 服务性程序有对系统实施监控、调试、故障诊断的程序及各 工具软件。 应用软件：文字处理软件、辅助设计软件、图形处理软件等。
（2）EISA总线是1988年由Compaq等9家公司联合推出的 总线标准。它是在ISA总线的基础上发展起来的高性能总线。 EISA总线完全兼容ISA总线信号，它的时钟频率为8.33Mhz， 数据总线和地址总线都是32位，最大传输速率为33MB/s。
（3）VESA总线简称为VL总线。它定义了32位数据总线， 且扩展到64位，使用33MHz时钟频率，最大传输率达132MB/s。 VESA总线可与CPU同步工作，是一种高速、高效的局部总线。 VESA总线支持386SX、386DX、486SX、486DX及奔腾微处理器。
（6）内部缓存：封闭在CPU芯片内部的高速缓存，用于 暂时存储CPU运算时的部分指令和数据，存取速度与 CPU主频 一致。
微型计算机内部直接与CPU交换信息的存储器称为主存储 器或内存器。其主要功能是存放计算机运行时所需要的程序 和数据。 1. 内存储器的分类
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

微机的硬件配置
微型计算机的配置日新 月异，下表给出一组 硬件配置的例子：合 计金额：3191 元， 配置单类型：经济实 惠型 配置单时间： 2014-05-17。
名称 CPU 主板 内存 型号 Intel 酷睿i3 3240 技嘉GA-H61M-S2PH 三星4GB DDR3 1600 （MV-3V4G3/CN） 数 量 1 1 1 价格 ¥ 730 ¥ 599 ¥ 290
①取指令。即按照指令计数器中的地址，从内存储器 中取出指令，并送到指令寄存器中。 ②分析指令。即对指令寄存器中存放的指令进行分析， 确定执行什么操作，并由地址码确定操作数的地址。 ③执行指令。即根据分析的结果，由控制器发出完成 该操作所需要的一系列控下一条 指令做好准备。
硬盘 显卡 机箱 电源
常用外部设备
2、输出设备 最常用的输出设 备就是显示器 和打印机。它 们负责将微型 计算机中的数 据或各种字符、 图形等信息传 送到外界，供 用户使用。
点阵(针式 )打印机
喷墨打印机
激光打印机
图2-9 打印机
微机的主要性能
1. 主频 主频是指计算机的时钟频率，是计算机CPU在 单位时间内发出的脉冲数，它在很大程度上 决定了计算机的运算速度。主频单位是赫兹 （Hz）。
微机的主要性能
4. 主存容量 主存容量是衡量计算机记忆能力的指标。容量 大，能存入的字数就多，能直接接纳和存储 的程序就长，计算机的解题能力和规模就大。 5. 输入输出数据传输速率 输入输出数据传输速率决定了可用的外设和与 外设交换数据的速度。提高计算机的输入输 出传输速率可以提高计算机的整体速度。
计算机硬件系统构成
2.控制器 控制器是整个计算机系统的控制中心，它指 挥计算机各部分协调工作，保证计算机按 照预先规定的目标和步骤有条不紊地进行 操作及处理。
计算机硬件系统构成
3.存储器 存储器的主要功能是存储程序和各种数据信 息，并能在计算机运行过程中高速、自动 的完成程序或数据存取。
存储器是具有“记忆”功能的设备，由具有两种稳定状态的 物理器件（也称为记忆元件）来存储信息。记忆元件的两种 稳定状态分别表示为“0”和“1”。存储器是由成千上万个 “存储单元”构成的，每个存储单元存放一定位数（微机上 为8位）的二进制数，每个存储单元都有唯一的地址。“存储 单元”是基本的存储单位，不同的存储单元是用不同的地址 来区分的。
计算机硬件系统构成
4.输入设备 输入设备是用来向计算机输入各种原始数据和 程序的设备。
5.输出设备 输出设备是指从计算机中输出信息的设备，其 功能是将计算机处理的数据、计算结果等内部 信息转换成人们习惯接受的信息形式（如字符、 图形、声音等），然后将其输出。
计算机的一般工作过程
计算机的工作过程实际上就是执行程序的过程。
微型计算机主机系统
1、微机处理器 微型计算机的CPU也称为微处理器，是将运算 器、控制器和高速缓存集成在一起的超大规 模集成电路芯片，是微型计算机中最重要的 核心部件。
微型计算机主机系统
2、内存储器 微机常用的内存有SDRAM和 DDR SDRAM两种。 SDRAM主要应用于 pentiumⅡ-pentiumⅢ系列 计算机。而在pentiumⅣ系 列机中主要配置的是DDR 内存。随着技术的发展， DDR已经发展到DDR3，主 频达到了1333-2100MHz, 内存速度的提高大大提高了 计算机的运行效能。
微型计算机主机系统
3、微机主板 主板又称系统主板 或母板，它是一块 电路板，用来控制 和驱动整个微型计 算机，是微处理器 与其他部件连接的 桥梁。
图2-4 P55主板
外存储器及其工作方式
1、软盘存储器 软盘是一种涂有磁性物质的聚酯塑料薄膜圆盘（目前 已不再使用）。常用的软盘直径为3.5英寸，容量 为1.44MB。盘上有写保护口，当写保护口处于保 护状态（即写保护口打开）时，只能读取盘中信息， 而不能写入，用于防止擦除或重写数据，也能防止 病毒侵入。
外存储器及其工作方式
2、硬盘存储器 硬盘是微型计算机的重要外存储器，它由磁盘 组、读写磁头、定位机构和传动系统等部分 组成，被固定在密封的盒内。硬盘上保存着 系统和用户的程序、数据等信息，是目前存 取速度最快的外存。
外存储器及其工作方式
3、光存储设备 光盘是利用激光原理进行信息读写的装置。目 前用于计算机系统的光盘可分为只读光盘 （CD-ROM、DVD）、追记型光盘（CD-R、 WROM）和可改写型光盘（CD-RW、MO） 等。
第二章
微型计算机硬件系统
计算机硬件系统组成

计算机系统是能够接收和存储信息，自动 进行数据处理和计算，并输出结果信息的 机器系统。
硬件系统
计算机系统 软件系统
计算机硬件系统构成

计算机硬件系统由运算器、控制器、存储 器、输入设备和输出设备五大部件组成。
计算机硬件系统构成
1.运算器 运算器由算术逻辑运算单元（ALU）和寄存器 等组成。运算器的主要功能是对数据进行各 种运算。
微机的主要性能
2. 运算速度 运算速度是衡量CPU工作快慢的指标，一般以 每秒完成多少次运算来度量。当今计算机的 运算速度可达每秒万亿次。计算机的运算速 度与主频有关，还与内存、硬盘等工作速度 及字长有关。
微机的主要性能
3. 字长 字长是CPU一次可以处理的二进制位数，字长 主要影响计算机的精度和速度。字长有8位、 16位、32位和64位等。字长越长，表示一次 读写和处理的数的范围越大，处理数据的速 度越快，计算精度越高。
外存储器及其工作方式
4、U盘存储器 U盘又称闪存（flash memory），是采用USB 接口和非易失随机访问存储器技术结合的方 便携带的移动存储器。特点是断电后数据不 丢失，因此可作为外部存储器使用。
常用外部设备
1、输入设备 最常用的输入设备是键盘、鼠标，它们已经成 为计算机的标准配置。此外，扫描仪、话筒、 数码相机、触摸屏也是较常见的输入设备， 这些设备能够将外部的各种数据或信息传送 给计算机。
