三星电视逻辑板作为三星电视的重要组成部分之一，不仅提供着三星电视驱动功能控制功能还能够很好地去进行接收信号，对此闪电家修将三星电视逻辑板介绍给大家，下面闪电家修介绍的请看三星电视逻辑板的介绍。

一起来看三星电视维修逻辑板故障方法吧。

三星电视逻辑板三星电视逻辑板—三星电视逻辑板简介介绍逻辑板也叫屏驱动板，中心控制板，TCON板。

目前国内的主要通用逻辑板生产商有视显光电。

逻辑板的作用是把数字板送来的LVDS图像数据输入信号（输入信号包含RGB数据信号、时钟信号、控制信号三类信号）通过逻辑板处理后，转换成能驱动液晶屏的LVDS 信号，再直接送往液晶屏的LVDS接收芯片。

通过处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号，行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。

驱动液晶屏显示图像。

逻辑板是一个具有软件和固有程序的组件，内置有移位寄存器（水平和垂直移位)的专用模块FLASH即使厂家也无法改变。

三星电视逻辑板—三星电视逻辑板维修方法1、电阻检测法：在逻辑板不通电的情况下进行检测，主要检查逻辑板上的保险电阻是否开路，逻辑板上相关集成电路的电源脚和地间是否击穿，逻辑板上的三极管是否漏电或不良。

2、对照法：因上游厂家对屏上组件资料进行控制，目前没有多少逻辑板电路图可参考。

实修时，可拿一块同型号好的逻辑板与坏逻辑板进行对比测试。

这样既可获得一手维修资料，也有助于查找故障元件。

3、上电测试法：上电测试主要检测以下关键点：检查上屏电压是否正常（不同型号屏的上屏电压存在差异，上屏电压主要有5V或12V 两种）。

检查逻辑板上DC/DC转换电路产生的3.3V、2.5V或1.8V供电是否正常（不同屏厂家的标注不相同，如AUT420HW04屏逻辑板上3.3V用“V3D3”标注）。

检查逻辑板上DC/DC转换电路产生的VDA电压是否正常，该电压通常在15.8V左右。

注意：不同屏厂家的标注不相同，电压也有些差异，如AUT420HW04屏逻辑板上用AVDD标注，电压为15.81V。

逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下： 1．正确的供电电压 逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。

只有该电压正常，逻辑板才可能正常工作。

逻辑板的供电电压的测试点常选择在保险电阻一端。

2、正确的LVDS 信号 在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。

3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压 不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vcc)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。

许多逻辑板均标有上述四种电压的测试点。

VD D 、VDA(或vcc)电压可能有多个值，一般通过测量T FT 偏压电路外围电感或稳压块的引脚电压来判断。

4、正确的液晶屏信号格式选择电压 LVDS 信号格式有VESA 格式和JEIDA 格式两种。

一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。

该选择电压一般有0V 、3.3V 、5v 和12V 几种。

5．正确的帧频选择电压 部分液晶屏（如奇美屏）设有帧频选择端口，以Digg 排行 90液晶显示器的基本知识 88液晶显示器结构原理 82液晶电视逻辑板的原理 58液晶显示器编程器的操 31液晶屏逻辑板关键测试 23液晶显示屏及其驱动原 22TFT 液晶显示屏原理 21液晶屏的常见故障及维 21液晶面板（液晶屏）的 21什么是等离子电视 ? 专题文章 电路图纸 国产彩电 外阜彩电 维修手册全集 单元电路介绍 系统 内存(EEPROM) 刷屏数据 IIC 总线进入汇编 看图辨故障 错误 检修代码 贴片元器件 维修技巧及分析 厨卫设备 彩电特殊故障的检修 解童锁 冷冻 空调设备 小 家 电 屡烧元件原因及解决 前车之鉴 接触不良故障的查选择液晶屏的显示频率是50Hz 还是60Hz ，以适应输入信号的帧频。

电视是我们家庭里都有的家电了，电视可以帮助我们打发我们的空余时间，现在市场上都是的品牌也是有很多的，三星电视就是其中的一种了，大家在使用电视的时候会遇到三星电视坏了的情况，那么创维电视的危险都有哪些呢？下面三星电视维修逻辑板故障中心就来介绍下三星电视原理及维修方法。

三星电视维修逻辑板故障方法—传统三星电视原理与维修传统三星电视维修就是指阴极射线管显示器（CRT）创维电视维修。

它采用阴极射线管显示图像，“阴极”是一种专业术语，就是负极的意思。

在阴极会射出众多电子形成电子流，然后被加速，电子流经过阴极真空管打击到另一端的屏幕上。

屏幕涂有荧光剂，受到电子的打击就会发光。

经过电子不同的高速轰击，就会呈现不同的画面，创维电视维修进而正常工作。

当然这是需要一定的电视接收信号的。

三星电视维修逻辑板故障方法—等离子三星电视原理与维修等离子三星电视维修指采用等离子显示器（PDP）的创维电视维修。

它是在两块很薄的玻璃板之间注入某些气体，并施加电压利用荧光剂发光的原理来工作。

等离子电视这种利用气体放电原理进行显示的原理与日光灯很相似，它采用等离子管作为发光元件，每一个像素由一个等离子管对应。

三星电视维修逻辑板故障方法—液晶三星电视原理及维修液晶电视就是指采用液晶显示器的电视。

液晶电视利用液晶的特殊性质来呈现电视功能，液晶是一种介于固态和液态之间的特殊化合物，它本身不会发光，主要通过改变电压来改变电场，从而改变液晶分子的排列显示图像。

利用背光原理，把灯管作为背光光源，通过复杂的物理过程来达到电视显示效果。

上面就是三星电视维修逻辑板故障方法介绍的三星电视维修的一些原理及方法了，大家可以看到，每种创维电视的原理都是不一样的，所以每种三星电视的维修也是不一样的，我们在维修的时候我们要根据每种三星电视的原理来分别进行维修，希望三星电视维修逻辑板故障方法的介绍可以帮到大家。

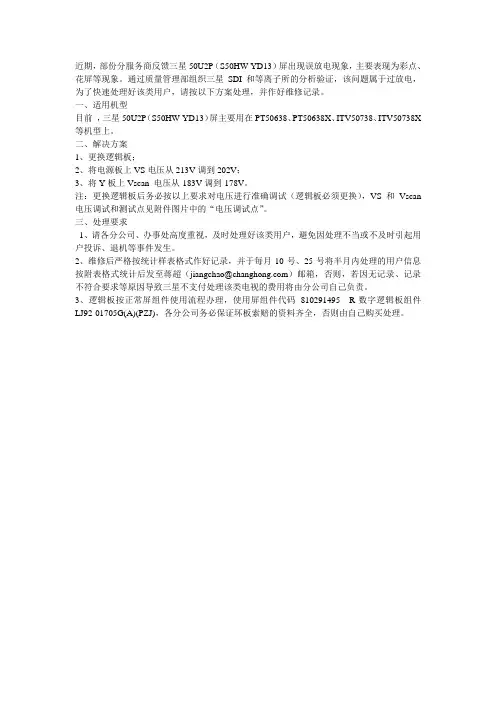

近期，部份分服务商反馈三星50U2P（S50HW-YD13）屏出现误放电现象，主要表现为彩点、花屏等现象。

通过质量管理部组织三星SDI和等离子所的分析验证，该问题属于过放电，为了快速处理好该类用户，请按以下方案处理，并作好维修记录。

一、适用机型
目前，三星50U2P（S50HW-YD13）屏主要用在PT50638、PT50638X、ITV50738、ITV50738X 等机型上。

二、解决方案
1、更换逻辑板；
2、将电源板上VS电压从213V调到202V；
3、将Y板上Vscan 电压从-183V调到-178V。

注：更换逻辑板后务必按以上要求对电压进行准确调试（逻辑板必须更换），VS和Vscan 电压调试和测试点见附件图片中的“电压调试点”。

三、处理要求
1、请各分公司、办事处高度重视，及时处理好该类用户，避免因处理不当或不及时引起用户投诉、退机等事件发生。

2、维修后严格按统计样表格式作好记录，并于每月10号、25号将半月内处理的用户信息按附表格式统计后发至蒋超（jiangchao@）邮箱，否则，若因无记录、记录不符合要求等原因导致三星不支付处理该类电视的费用将由分公司自己负责。

3、逻辑板按正常屏组件使用流程办理，使用屏组件代码810291495 R-数字逻辑板组件LJ92-01705G(A)(PZJ)，各分公司务必保证坏板索赔的资料齐全，否则由自己购买处理。

液晶电视逻辑板故障现象与维修液晶电视和CRT电视在各部分电路上基本原理是一样的，只是有一部分维修人员对液晶电视的逻辑板不了解，维修理论与思路还没有更新。

遇到故障的液晶电视不敢维修，束手无策，有好赚的钱赚不了。

其实液晶电视逻辑板，除了液晶屏LVDS程序出故障外，其它故障还是好维修的。

所以针对论坛中网友对逻辑版问题的疑惑，去掉繁琐的内容，用通俗易懂的语言把液晶电视逻辑板维修思路发表到论坛上，与网友共享。

逻辑板是由屏厂家和屏配套提供的，逻辑板也叫:屏驱动板,中心控制板，TCON板。

逻辑板的作用是把数字板送来的LVDS输入信号，（输入信号包含RGB数据信号、时钟信号和控制信号三大类。

）通过逻辑板处理后，LVDS信号把以并行方式输入的TTL电平RGB数据信号转换成能驱动液晶屏的LVDS信号后，直接送往液晶面板侧的LVDS 接收芯片，驱动液晶屏显示图像。

我们在检修逻辑版时，可以测试上屏电压，5V或12V看屏型号而定。

再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。

从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点），屏幕垂直方向有断续的彩色线条，也无字符（这一点也很重要）。

第五章 维修技巧及经验交流关于LCD电视机屏驱动板的维修方法LCD电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS信号转换成TTL信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

屏驱动板图片：LCD电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。

根据具体使用的液晶屏的型号确定供电电压是多少伏 来选择对应的磁珠或跳线。

正确的LVDS信号：LCD电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8位LVDS传输，包括8位数据，2位时钟共10条数据线；全高清屏（1920X1080）均为双路LVDS传输，包括8位奇数据，8位偶数据，2位奇时钟和2位偶时钟，共20条数据线，所以从数字板过来的LVDS线的根数是不一样的。

因为LVDS信号电平为1V左右，通过万用表可以测出来。

三、液晶屏信号格式选择电压：LVDS信号格式有两种：VESA格式和JEIDA格式。

在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。

一般有0V，3.3V，5V 和12V 几种选择。

不同的屏应该选择不同的电压。

四：帧频选择端口：有些屏具有这个端口，如奇美屏。

在该端口接上选择电平，可以使屏的显示频率在50Hz和60Hz帧频进行选择，以适应输入信号的帧频。

如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。

五：对应的程序：不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测5V供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。

液晶电视机逻辑板（TCON板）维修思路图解是家电维修同行就会将您加进群，我们有40个维修群，制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。

或者长按二维码加群主微信。

【空调维修技术教学群】已经创建，纯教学群。

全部视频讲课，每节课都有实物演示。

一休哥主讲。

空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常一年。

每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。

有意者联系群主。

名额不多，报名从速。

TCON板详细介绍TCON又称：逻辑板，控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。

逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。

目前国内主要的TCON板生产商有视显光电。

TCON板在显示器中的功能示意图TCON板板构架图TCON板的供电:不是来自于开关电源直接提供，一般由信号处理板上稳压电路提供。

液晶屏工作电压大致分为五组，+3.3V+3.3V，+5V+5V，+15V+15V，-15V-15V，+45V+45V，+3.3V+3.3V，+5V+5V可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，1、VGH(VON): 是指gate级的高电位,也就是打开gate级的电压。

2、VGL(VOFF): 是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL: ,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。

V260B1-C01 配机芯有：8K60MAX1518包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器，用于有源矩阵薄膜晶体管（TFT ）液晶显示器（LCD ）。

器件还包括一个逻辑控制、具有可调节延时的高压开关。

V315B3-C01 配机芯有8M19TPS65161的20、21、22：电源输入Vin; 此IC 与外围电配合可产生几路电压：VGH ：23V V AAP ：13.5V VGL ：负5V VDA ： VON ： VOFF ： VLOGIC ：3.3V 等32寸奇美屏驱动板（屏供电12V ）V320B1-C03 配机芯有：8M10FP5138：电源管理芯片，升压、降压、升降压转换IC ，驱动能力强，可以很好的提供LCD 屏正负偏设计方案，各组电压输出稳定，还可以适用于7—12寸LED 液晶屏背光升压垣流驱动。

有短路保护、开路保护、软启动功能，工作电压1.8—15V ，工作电流5.5mA 。

1脚：FB 反馈 2脚：SCP 保护/软启动 3脚：VCC 供电 4脚：CTL 控制 5脚：OUT 输出 6脚：GND 地 7脚：OSC 振荡 8脚：COMP 补偿V296W1-C1，X7 配机芯有：8TG5V296W1-C1逻辑板电路主要有三大部分组成：1.由U4（CM2651B-KQ ）为核心的时序与逻辑控制电路，主要功能是将串行的LVDS 信号变成并行的控制信号，用于薄腊晶体管的控制或驱动；2.由U7—U11（HX8904TA 、HX8904SA ）为核心的伽玛放大电路，主要是将伽玛信号进行适当的放大，控制薄膜晶体管，实现画面对比度的调整；3.由UP1（FA3269A V ）为核心的DC-DC 变换电路，主是是将主板送来的5V 供电变成VGH （20V ）、VDA （15V ）、VGL （—5V ）、V5V （5V ）、VDD （3.3V ）等等，用于屏驱动供电，此逻辑板损坏的最多的地方就是这部分，易损坏元件为UP1、QP5、DP3、UP2、RP37、LP2电感等等。

十年维修经验谈（超级丰富的几十个案例）一、TCL2D模块手机信号弱维修TCL手机所采用2d模块在正常使用过程中出现信号弱故障，有的手机还会出现有信号条难打电话。

此故障手机只要拉下卷帘门便信号全无，以上现象均是中频IC部分损坏引起。

由于市场上很难买到此元件，经过笔者的反复实践，在手机接收部分增加一个放大电路。

具体操作方法：（1）摘除900MHz的接收滤波器；（2）在西门子3508手机主板上取下一个1800MHz或900MHz信号的高放管，并且把其基极相连的电阻一起取下；（3）如图1所示接好线。

此方法也可以应用在其他机型中，如三星600、T20手机等。

但在三星600手机中最好要取下带通滤波器F503，再加上放大电路，效果立竿见影同行朋友可以试试。

二、三星A408手机难开机此机进过水，清洗干净使用一段时间后出现此故障现象。

刚加热时不能开机，冷却又开机正常。

更换19.5MHz、32.768kHz晶体无效，测量电源IC的各路输出电压，发现28脚、33脚的逻辑供电均为2.75V，再测量2脚的复位电压为0V（不正常）。

分析原理可知，手机在开机瞬间，CPU 的B4脚输出2.85V高电平复位信号与来自电源IC的9脚的中断信号对电源IC进行复位操作，使电源IC的2脚得到2.8V的高电平复位信号如果电源IC的9脚无中断信号输出，2脚便不会有复位电压。

检测电源IC的9脚果然无2.85V直流电压输出，判断电源IC损坏，更换后，故障依然。

反复检测电源IC的输出电压，发现手机能开机时，28脚、33脚的电压为2.86V；而不能开机时为2.75V。

将电源外围的滤波电容全部搬家也未见好转，一时维修陷入困境。

想到爱立信788手机的稳压管是3V输出，能否改线路，在28脚、33脚加上3V电压试试。

如此改后，果然很灵，手机恢复正常。

（注：把此管放置在中频IC与耳机插座之间）三、维修小窍门（1）在更换波导S2000手机排线时，稍为不小心，很容易造成显屏无显示或显示缺划的故障，这多数是显示驱动IC 脱焊引起。

逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下：1．正确的供电电压逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。

只有该电压正常，逻辑板才可能正常工作。

逻辑板的供电电压的测试点常选择在保险电阻一端。

2、正确的LVDS 信号在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。

3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vcc)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。

许多逻辑板均标有上述四种电压的测试点。

VD D 、VDA(或vcc)电压可能有多个值，一般通过测量T FT 偏压电路外围电感或稳压块的引脚电压来判断。

4、正确的液晶屏信号格式选择电压LVDS 信号格式有VESA 格式和JEIDA 格式两种。

一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。

该选择电压一般有0V 、3.3V 、5v 和12V 几种。

5．正确的帧频选择电压部分液晶屏（如奇美屏）设有帧频选择端口，以Digg 排行 90液晶显示器的基本知识 88液晶显示器结构原理82液晶电视逻辑板的原理58液晶显示器编程器的操31液晶屏逻辑板关键测试23液晶显示屏及其驱动原 22TFT 液晶显示屏原理21液晶屏的常见故障及维 21液晶面板（液晶屏）的 21什么是等离子电视 ? 专题文章电路图纸 国产彩电 外阜彩电 维修手册全集 单元电路介绍系统 内存(EEPROM) 刷屏数据IIC 总线进入汇编 看图辨故障错误 检修代码 贴片元器件 维修技巧及分析 厨卫设备彩电特殊故障的检修 解童锁 冷冻 空调设备 小 家 电屡烧元件原因及解决 前车之鉴 接触不良故障的查选择液晶屏的显示频率是50Hz 还是60Hz ，以适应输入信号的帧频。

第五章 维修技巧及经验交流关于LCD电视机屏驱动板的维修方法LCD电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS信号转换成TTL信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

屏驱动板图片：LCD电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。

根据具体使用的液晶屏的型号确定供电电压是多少伏 来选择对应的磁珠或跳线。

正确的LVDS信号：LCD电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8位LVDS传输，包括8位数据，2位时钟共10条数据线；全高清屏（1920X1080）均为双路LVDS传输，包括8位奇数据，8位偶数据，2位奇时钟和2位偶时钟，共20条数据线，所以从数字板过来的LVDS线的根数是不一样的。

因为LVDS信号电平为1V左右，通过万用表可以测出来。

三、液晶屏信号格式选择电压：LVDS信号格式有两种：VESA格式和JEIDA格式。

在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。

一般有0V，3.3V，5V 和12V 几种选择。

不同的屏应该选择不同的电压。

四：帧频选择端口：有些屏具有这个端口，如奇美屏。

在该端口接上选择电平，可以使屏的显示频率在50Hz和60Hz帧频进行选择，以适应输入信号的帧频。

如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。

五：对应的程序：不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测5V供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。

主要是因为逻辑板是随屏屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，一起由液晶屏厂家一起提供，厂家出于对技术的保密，其相关资料很少，加之接触的少，因很多此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的，维修技巧及经通过维修实例、维修工把逻辑板电路故障判为屏坏，针对这种认识上的误解，以增强大家勇验交流供大家参考，以便让大家对逻辑板电路的工作原理有一个初步的认识，于实践的信心，打破其不可维修的神话。

屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等，不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象，也就是通常说的屏参不对，屏参可通过总线调整即可恢复着正常图像，不在本讨论范围之内，以下说的是指排线正常情况下的检修过程和原理。

逻辑板电路有的电视机是单独的一块电路板，有的和屏连接在一起，单独的逻辑板可以摘板维修，和屏连接在一起的维修过程中一定小心，避免碰伤或高温损坏菲林模组和液晶屏幕。

．白屏故障在实际维修中占有相当大的比例，遇到白屏故障首先要检查3个电压，，或者是12V、屏供电电压是15V18V---24v 级的电压。

级的高电位、2VGH: Vgatehigh,是指gate,也就是打开gate,gate级的低电位,也就是关闭级的电压,在二阶驱动时此电压有效gate3、VGL: Vgatelow,是Vgoffl; -6v---- -7v在三阶驱动时,此电压只是用来产生或12V18V的屏供电电压经过一个DC----DC变换电路输出的后产生的电压是由VGH5V或变换电路输出的。

一般屏电路这三个，它也是由7VDC---DC，由屏而定。

者是24VVGL负变换电路，第一要检查的就是滤波电容，第电压都正常，最后才考虑主芯片；一般屏的DC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，电路，IC二个就是DC---DC 如果是一体屏，那就只有更换屏了，伽马校正电路故障率不是很高，故也不讨论。

实战维修，液晶屏维修⽅法，逻辑板维修经验⼏⼗列HSD190MGW1-AXX屏拖影严重与开机花屏横竖线的维修⽅法近⽇接到⼀个优派VA1903MB液晶屏，有时⼀次能正常图像的，但⼀关屏再开机⼜是线了。

经⽹上查找次料，很多⼈的HSD190MGW1屏都是拖尾严重的通病。

经本⼈的总结经验如下屏前左下⾓有6个检测点，主要是测量由上到下数的5、6点的检测点，第5点正常值是21.8V，第6点的正常值是负10.1V .第5点电压不正常就会引起屏拖尾严重。

第6点电压不正常就会引起开机花屏横竖线或有1/3横竖线的问题。

这两个电压在屏上都可以找到，VGL =-10.1V VGH-M=21.8V我是找根很⼩的漆包线⼀头去漆，不要太长哦！找⼀快⿊⾊的软胶能压缩的那种，在DVD机上⽤来顶住机盖或主板的那种，只要能压缩的不导电的就可以了，不⽤调什么导电胶了，切成⾼度要⾼⼀点因为要借助屏的⾦属架的压⼒把漆包线和检测点接通。

放的时候你找点双⾯粘胶粘到软胶的⼀⾯上，放好漆包的和检测点的位置，然后把有粘胶的⼀⾯粘下去就好了。

再⽤屏的⾦属架压住装上缧丝就OK了。

这块屏可能很多⼈都遇到过，图像反应巨慢！且⾊彩失真，论坛⾥也有前辈谈论过解决办法就是飞线VGH-M电压到屏，看似简单，难就难在玻璃屏上如何固定飞线，今⽇刚好花了50块钱回收⼀台19宽屏冠捷就是这失败⽽放弃了！⼿⾥有导电银漆，本店以修本为主，修液晶为辅的业务，于是发挥了导电银漆的威⼒，终极解决这类故障！1.HSD190MGW1-A00 REV:1屏，通电试机先是⽩屏然后慢慢⾊彩出现。

最后到⼀定程度就是⾊彩失真拆开盖位于屏的左下⾓有六个测试点，从上往下我量的电压为1.53V 0.78V 3.25V -9.9V -0.55V -9.93V。

对照⽹上别⼈所测的电压，参考了下有⼏处不对，不知道他的是不是对的，我也不管这么多了，以从上往下第处。

刷，OK。

此前曾经修好过⼀个过样的屏。

只是故障现象有所不同。

三星32寸电视机有声音黑屏无光遥控器可控
品牌：三星液晶电视UA32C4000P
故障现象:有声音黑屏无光，遥控可控。

根据故障现象有声音黑屏无光遥控器可控，判断主板基本是正常的。

那么故障范围应该在电源或背光电路、灯条。

拆盖查电源板，bn44-00349A，测CNL801灯条座无电压，测C9117，CM871无电压，基本锁定电源板故障，测UM801S，Q0765R供电挑线j1801无电压，顺线查QM801截止，光耦pc804S 未工作，查贴片RM856腐蚀坏，型号是A4t。

查了一下，这个是高速二极管，手头无此型号，在板上找同一型号，位号D9401拆了，用贴片4148代，更换位号DM856，上电，正常了，测得CM871端电压82V，C9117端电压163.1V，挑线j801对地电压15.6V，灯条电压两组70.5V，72.6V。

总结，此机因环境因素导致板材腐蚀，并使元件受潮漏电损坏。
