勘察报告编制统一规定1总则1.1为统一基本技术要求，保证本所岩土工程勘察报告的质量，结合本所实际情况制定本规定；1.2 本规定为勘察报告编制的原则性内容，勘察报告的内容，除符合本规定外，尚必须符合现行国家规范标准的要求。
2基本规定2.1 勘察报告的编制应采用计算机辅助编制；2.2报告的编制要求：勘察报告应根据任务要求、勘察阶段、岩土工程条件等具体情况编写，应能真实反映场地的地形地貌、构造、地下水、岩土性质、不良地质现象、环境地质问题及其他要求查明的问题，并进行正确合理的分析评价，重点突出，对工程建设中的岩土工程问题提出建议，满足工程建设对勘察的要求。
2.3勘察报告应附的图表1. 建筑物与勘探点平面位置图；2.工程地质剖面图及图例；3钻孔柱状图4原位测试成果图表（标贯、触探及波速、注水试验、旁压试验等）；5室内试验成果图表（汇总表、固结试验成果图表、剪切试验成果图表、岩石试验成果表、水质分析报告表）；6勘探点主要数据一览表；2.4必要时应附入下列图表1.区域地质图；2颗分成果图表3.岩土工程计算简图及成果图表；4 岩土层表面等值线图；5.基坑侧壁岩土结构模型及其他需要的图表；2.5勘察报告应附入的附件：1.岩土工程勘察任务书；2 下列情况应附相关照片资料：a高程建筑的勘察场地中的主要岩土层；b 对工程建设有影响的地质现象，复杂的环境条件；3.其他按规程规范应附入的文件。
2.6相关格式及其它要求1 无特殊要求，柱状图成图一律采用A4幅面；剖面图可视比例采用A3、A4幅面，但同一工程不宜采用不同的幅面格式。
2 报告书体例、字体大小及字型的要求按,《勘察报告统一格式要求》。
3 报告书封面、扉页等的格式应符合院技术部的规定，可不写总建筑师栏；4 勘察报告提交审核时必须附计算书，计算书的格式内容应包括：a 对于统计分析，应提供指标值、范围值、样本数、平均值、标准差、变异系数、标准值（按需要提供）等；原位测试应提供修正值指标；b对于岩土设计参数的提供，应在采用室内试验、原位测试等多种方法的基础上并结合地区经验以及建筑物特征等资料综合确定；依据试验指标提供参数时，建议采用查表法，具体应用时应提供岩土层的主要指标（室内试验、原位测试）、参数的取值依据（规范、手册等），特别的当采用计算法时，所利用指标的试验方法应符合有关规定；c对于现场测试的成果分析，应说明依据的规范、所采用的计算公式；计算书由项目负责人自行复核，并经审核、审定人签字认可。

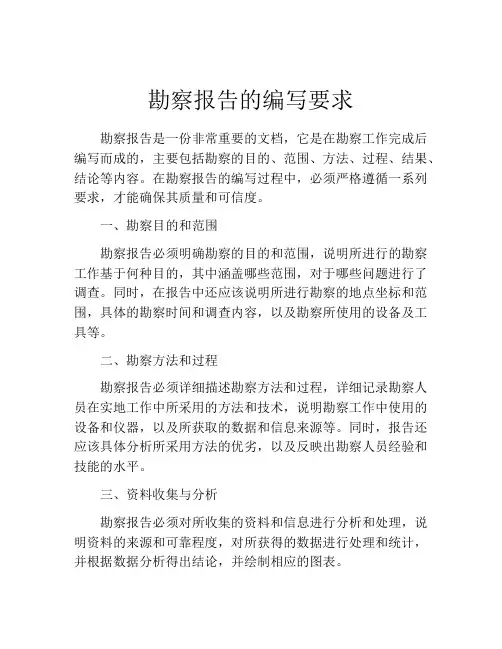

勘察报告的编写要求勘察报告是一份非常重要的文档，它是在勘察工作完成后编写而成的，主要包括勘察的目的、范围、方法、过程、结果、结论等内容。
在勘察报告的编写过程中，必须严格遵循一系列要求，才能确保其质量和可信度。
一、勘察目的和范围勘察报告必须明确勘察的目的和范围，说明所进行的勘察工作基于何种目的，其中涵盖哪些范围，对于哪些问题进行了调查。
同时，在报告中还应该说明所进行勘察的地点坐标和范围，具体的勘察时间和调查内容，以及勘察所使用的设备及工具等。
二、勘察方法和过程勘察报告必须详细描述勘察方法和过程，详细记录勘察人员在实地工作中所采用的方法和技术，说明勘察工作中使用的设备和仪器，以及所获取的数据和信息来源等。
同时，报告还应该具体分析所采用方法的优劣，以及反映出勘察人员经验和技能的水平。
三、资料收集与分析勘察报告必须对所收集的资料和信息进行分析和处理，说明资料的来源和可靠程度，对所获得的数据进行处理和统计，并根据数据分析得出结论，并绘制相应的图表。
四、勘察结果和结论勘察报告必须对勘察结果和结论进行清晰而准确的阐述，明确列出问题分析，得到的数据和结果，并准确描述每个问题所获得的结论。
结论中应该指出该勘察的适用性和其局限性，对后续工作的意义和值得注意的问题进行详细陈述。
五、语言的准确性和格式的规范勘察报告必须具有准确的语言表达和规范的格式。
报告的语言要求简洁明了，用词准确恰当，在语法上要规范，要注重句式和词汇的风格。
格式也必须规范，首先要按照基本的版式格式进行排版；其次，在表格和图形方面也应该遵守规范，确保图形的可读性和可懂性，并且说明使用的坐标系或比例尺等。
六、勘察报告的准确性和真实性勘察报告应该严格遵守事实的真实性原则，不能制造虚假信息或数据，避免夸大其词。
在填写资料和数据时要保证准确性，对于一些不确定性的内容应该加以注明或说明。
同时，勘察人员在勘察过程中，要保障报告所述情况的真实性，并遵守职业道德规范，确保报告的客观性、公正性和可信度。
工程地质勘察报告工程地质勘察报告一、勘察目的及范围：此次勘察的目的是评估土地适合建设的能力，并确定施工所需的地质条件。
勘察的范围包括整个项目区域。
二、地质概况：该项目地处一条地势平坦的平原上，周边地貌以河流和农田为主。
根据勘察所得的地质资料，该项目区域属于第四纪黄土和第三纪砂岩组成的地层。
该地层具有稳定性较好、承载力高的特点。
三、地质灾害：根据地质勘察的结果，该区域没有明显的地质灾害问题，如地震、山体滑坡、地面下陷等。
但是，由于该地区属于水源地区，存在土壤液化的可能性，建设时需要加强防治措施。
四、地下水：勘察结果显示，该区域的地下水位较浅，一般都在5米以内。
地下水含有较高的盐分和硬度，建议在施工中对地下水进行处理，以保证施工过程中的供水需求。
五、地质勘察结果分析：根据勘察结果分析，该项目区域属于地质条件较好的区域，地层稳定，承载力高。
在施工过程中，需要注意处理土壤液化问题以及处理地下水的处理问题。
此外，建议在建设过程中监测周边地层的变化以及地下水位的变化，并及时采取相应的应对措施。
六、勘察结论：根据对该项目区域的地质勘察结果，认为该区域的地质条件适合建设项目。
在施工过程中应加强对土壤液化的防治措施，并对地下水进行处理以满足供水需求。
此外，建议进行定期监测周边地层变化和地下水位变化，及时采取相应的应对措施。
七、建议：1.在施工过程中加强对土壤液化的防治措施。
可以采取填充夯实、加固地基等措施，确保施工安全。
2.处理地下水问题。
建议对地下水进行处理，以满足施工过程中的供水需求。
3.定期监测周边地层变化和地下水位变化，并及时采取相应的应对措施，以确保施工安全。
以上为勘察报告的内容，供参考和决策使用。
如有任何问题，请及时与我们联系。
注：以上勘察报告仅为示例，内容仅供参考，具体报告内容应根据实地勘察情况进行编写。

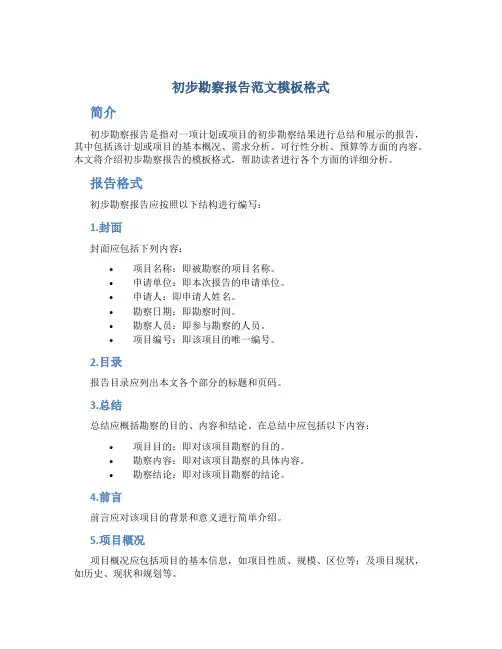

初步勘察报告范文模板格式简介初步勘察报告是指对一项计划或项目的初步勘察结果进行总结和展示的报告，其中包括该计划或项目的基本概况、需求分析、可行性分析、预算等方面的内容。
本文将介绍初步勘察报告的模板格式，帮助读者进行各个方面的详细分析。
报告格式初步勘察报告应按照以下结构进行编写：1.封面封面应包括下列内容：•项目名称：即被勘察的项目名称。
•申请单位：即本次报告的申请单位。
•申请人：即申请人姓名。
•勘察日期：即勘察时间。
•勘察人员：即参与勘察的人员。
•项目编号：即该项目的唯一编号。
2.目录报告目录应列出本文各个部分的标题和页码。
3.总结总结应概括勘察的目的、内容和结论。
在总结中应包括以下内容：•项目目的：即对该项目勘察的目的。
•勘察内容：即对该项目勘察的具体内容。
•勘察结论：即对该项目勘察的结论。
4.前言前言应对该项目的背景和意义进行简单介绍。
5.项目概况项目概况应包括项目的基本信息，如项目性质、规模、区位等；及项目现状，如历史、现状和规划等。
6.需求分析需求分析应对该项目的社会需求、市场需求和技术需求进行分析，并给出具体的需求指标。
需求指标包括市场需求量、销售收入、用户满意度等。
7.可行性分析可行性分析应对该项目的市场、技术和财务等方面进行分析，评估项目的可行性。
8.投资预算投资预算应对该项目的投资规模及成本进行预测，包括项目的总投资、建设投资、运营成本、收益情况等。
9.总结和建议总结和建议应对该项目的勘察结果进行综合性的总结和提出对该项目的合理建议，以推动项目的顺利推进。
结论初步勘察报告是项目工作的重要一环，对于理解项目的整体情况和未来发展方向起到关键作用。
本文介绍了初步勘察报告的模板格式，希望能够帮助读者进行有效的报告撰写和信息总结。
地质勘察报告的规范编写作为地质勘察工作中的重要成果之一，地质勘察报告对于项目实施和工程设计具有重要指导作用。
一个规范编写的地质勘察报告，不仅能够准确地反映地质情况，也能提供科学依据，保障工程的顺利进行。
本文将介绍地质勘察报告的规范编写要点，旨在帮助编写人员提高报告质量。
一、前言地质勘察报告的前言部分主要介绍报告的编写目的和依据，说明编写报告的任务和要求，同时也可以简要介绍勘察区域的地理、气候和人文情况等。
二、勘察区域的概况这一部分主要对勘察区域的地理位置、自然地貌特征和区域地质概况进行描述，包括地形、水系、土壤类型、地质构造等信息。
同时，还可以补充介绍该区域的地质灾害情况及历史地质活动特点等。
三、勘察方法和过程这一部分详细描述地质勘察的方法和过程，包括野外勘探、室内实验和资料分析等。
需要列出使用的仪器设备、样品采集方法、实验方法以及数据处理与分析方法等，以确保数据的准确性和可靠性。
四、地质勘察结果地质勘察结果是报告的重要内容，需要准确、全面地描述所获得的地质信息。
这包括岩性描述、地层划分、断裂构造、岩溶地貌特征等。
在描述中要注明观测点的位置和海拔，同时可以结合图表等形式进行展示。
五、地质灾害评价针对勘察区域的地质灾害风险，进行详细评价和分析。
这包括地质灾害类型、分布范围、危险性等内容，同时还应提出相应的防灾措施和建议，以保障工程的安全可行性。
六、地质勘察意见根据勘察结果和地质灾害评价，提出相应的地质勘察意见。
这一部分是报告的重要内容之一，对后续工程建设提出建议和指导，有助于工程的可行性和安全性。
七、参考文献在报告的最后，列出勘察过程中所参考的文献资料。
这些参考文献应包括地质研究论文、地质图、规范标准等。
需要注明文献的作者、题目、出版年份和出版社等信息，以便读者查证使用。
八、附录根据需要，可以在报告的附录中添加一些补充信息，比如勘察过程中的照片、图表、统计数据等。
这些附录内容对于读者更加全面地了解勘察情况具有重要作用。
公路工程地质勘察及报告编写要点一、地质勘察要点：1.考察区域的地质背景：包括地质构造、岩性、地层、断裂和褶皱等地质条件。
2.地质灾害风险：评估地震、滑坡、泥石流、地面塌陷等地质灾害的潜在风险。
3.土质勘察：掌握各种土壤类型的物理力学参数，例如密实度、含水量、剪切强度等。
4.土层分析：了解土壤层次、厚度、压缩性、可回弹性和强度变化等。
5.地下水勘察：分析地下水位、流动性、水质和渗透性等对工程的影响。
6.岩层勘察：针对较硬岩石的构建，了解岩层的强度、节理、韧性和溶洞等特性。
二、地质勘察报告编写要点：1.报告概述：简要介绍项目地点、目的和范围，以及报告的结构和组织方式。
2.勘察方法：描述采用的勘察方法、仪器设备和技术手段，并解释其可靠性和适用性。
3.地质条件描述：详细描述和解释地质构造、地层记录、岩性特征、土层类型和厚度等。
4.地质灾害评估：评估地震、滑坡、泥石流等地质灾害可能导致的影响和潜在风险。
5.土质勘察结果：列举不同土壤类型的物理力学参数和工程性质，并解释其可行性和限制性。
6.地下水情况：描述地下水位、水文特征和对工程的潜在影响，并提出相应的建议和防护措施。
7.岩层条件描述：描述岩层的力学性质、韧性特征、节理分布以及岩体的稳定性等。
8.结论和建议：根据勘察结果，综合分析地质条件对工程的影响，并提出必要的建议和设计措施。
9.图表和数据附录：包含地质剖面图、构造图、孔洞记录、采样数据以及其他勘察过程中收集的相关数据。
三、报告编写要求：1.报告应准确、全面地反映地质勘察的结果和分析，客观、科学地表达意见和建议。
2.使用清晰、简练的语言，并规范报告结构和内容，使读者易于理解和接受。
5.报告应经过仔细的审查和修改，确保没有错误、矛盾和遗漏。
综上所述，公路工程地质勘察及报告编写的要点包括地质勘察的过程和方法，以及编写地质勘察报告的结构和内容要求。
这些要点有助于确保公路工程的安全和稳定性，提供可靠的地质信息和建议，为公路工程的规划和设计提供有效的参考。
地质勘察工程师规范要求中的勘探报告编写指南地质勘察工程师在进行勘察项目时，编写一份准确、清晰、规范的勘探报告是至关重要的。
勘探报告不仅是对工程实施的指导，也是与相关方进行沟通和交流的重要依据。
本文将介绍地质勘察工程师在编写勘探报告时应遵循的规范要求，并提供一些编写指南供参考。
一、报告格式规范1. 封面勘探报告的封面应包括项目名称、报告名称、编写单位、编写日期等基本信息。
封面要美观大方，字体要清晰易读，同时需注意版权声明。
2. 目录在勘探报告的开始部分应包含有关章节、子章节及其页码的目录，以便读者能够快速定位所需信息。
3. 引言引言部分简明扼要地介绍勘察项目的背景和目的，并说明此勘察报告的内容和结构安排。
引言的重点在于概括性的说明。
4. 勘探目的和任务在这一部分，详细列出勘探项目的目的和任务，并说明相关技术要求和依据。
需明确每个任务的具体内容、时间要求和预期成果。
5. 勘探手段和方法详细描述使用的勘探方法和仪器设备，并进行技术原理的解释。
同时，应说明各项测试参数的选择依据和测试方法的可行性以及实施过程中的注意事项。
6. 勘探成果分析和解释根据实际勘探结果，提供准确的数据和图表，对勘探区域的地质情况进行分析和解释。
在解释时需结合实际情况和勘探目的，切勿武断，应客观、准确地描述。
7. 风险评估与建议根据勘探结果的分析，对可能存在的风险和问题进行评估，并提出相应的建议和措施。
建议和措施应基于勘探目的和任务，具体针对性强。
8. 结论总结勘探报告的核心内容，明确勘探结果以及对工程实施的指导意见。
结论应简明扼要、准确明确，对读者来说具有指导作用。
9. 参考文献列举本报告编写过程中所参考的文献和资料，包括书籍、期刊、研究报告、标准等。
需注明作者、出版年份、出版社等详细信息。
二、报告编写指南1. 确保准确性勘探报告是工程实施的依据，因此要确保勘探数据的准确性。
在编写报告时，要仔细核对各项数据和结果，对可能存在的误差或偏差进行分析和说明。
地质勘察工程师的规范勘察报告审查要求地质勘察工程师在完成勘察工作之后，需要编写规范的勘察报告，供相关部门和项目团队进行审查和使用。
为确保勘察报告的准确性和可靠性，以下是地质勘察工程师在审查勘察报告时应注意的要求。
一、报告目录和封面在审查勘察报告时，首先要注意报告的目录和封面。
目录应包含全文内容的标题，便于读者查找和阅读。
封面需要包含项目名称、报告编号、编制单位、编写时间等基本信息，同时要注明报告的密级和版次。
目录和封面的格式要整洁美观，字号和字体要统一，排版要规范。
二、引言部分在引言部分，地质勘察工程师需要简要介绍项目的背景和目的，明确勘察范围和任务，并说明报告的编写依据和要求。
此外，还需要介绍勘察方法、仪器设备以及其他相关信息。
引言部分需要准确清晰地表达，语句通顺，符合科技论文的规范。
三、项目概况在审查勘察报告时，需要关注项目概况的部分。
地质勘察工程师应该在报告中明确勘察的地理位置、地质条件、气候环境、地形地貌等方面的情况。
此外，还需要介绍项目的规模、建设性质、建设单位以及相关历史资料等，以便读者全面了解项目背景。
四、勘察方法与过程在审查勘察报告时，需要详细了解和核对勘察方法与过程。
地质勘察工程师应该准确地描述所采用的勘察方法、技术路线以及现场勘察的具体过程。
在这一部分，还可以包括勘察人员的工作计划、勘察记录表和勘察数据的处理方法等详细信息。
五、成果总结与分析在审查勘察报告时，应注重对勘察结果的成果总结和分析。
地质勘察工程师需要准确描述地质构造、岩石层理、地下水位等地质要素的分布情况，并进行综合分析。
此外，还需要对可能的地质灾害风险进行评估和处理建议，并提出相应的防护措施。
六、图表和附件在审查勘察报告时，需要关注其中的图表和附件。
地质勘察工程师应确保图表和附件的内容与正文一致，图表要清晰、准确，附件要按照顺序和编号进行排列。
图表和附件需要适当加注说明，方便读者理解并参考。
七、文献引用和参考资料在审查勘察报告时，需要核对报告中的文献引用和参考资料。
现场勘察报告的编写现场勘察报告报告编号：2021001日期：2021年1月1日编写人：XXX一、报告目的本次现场勘察旨在对XXX地区某建筑工地进行全面勘察，以评估现场情况，提供必要的数据和建议，以确保项目顺利进行。
二、勘察范围本次勘察主要涵盖以下内容：1. 地理环境和气候条件2. 建筑工地规划和布局3. 基础设施情况4. 周边环境评估5. 安全风险评估6. 建筑结构评估7. 设备与材料质量检查三、勘察过程及结果1. 地理环境和气候条件通过对地理位置的勘察，发现该建筑工地地处市中心繁华地段，交通便利；气候条件为温带季风气候，年平均气温约为20摄氏度。
这些因素有利于项目的顺利进行。
2. 建筑工地规划和布局根据现场勘察结果，该建筑工地规划合理，布局清晰。
建筑物的主体施工已经完成，还有一些细节工程需要进一步完善。
工地内设置了临时办公区和材料堆放区，方便施工人员的工作。
3. 基础设施情况勘察发现，该建筑工地的基础设施完备，包括供水、供电、通风和排水系统等。
但在勘察过程中还发现了一些问题，例如供电线路存在老化情况，需要及时修复或更换。
4. 周边环境评估通过对周边环境的勘察，发现附近有居民区、学校和商业区，工地周边交通繁忙。
建筑工地需要采取相应的措施，以减少噪音和对周边环境的影响，同时确保施工安全。
5. 安全风险评估在进行现场勘察过程中，发现一些潜在的安全隐患，例如施工现场未设置明确的警示标志和防护设施，存在坠落和触电风险。
此外，施工人员的安全防护意识也需要进一步加强。
6. 建筑结构评估通过对建筑物进行外部和部分内部的勘察，初步判断建筑结构牢固，无明显安全隐患。
建议进一步进行结构安全评估，以确保建筑物的承载能力和使用安全。
7. 设备与材料质量检查对工地内的设备和材料进行了检查，发现部分设备存在使用寿命过长和磨损的情况，建议及时进行检修或更换。
材料的质量基本符合标准，但还需加强配送和储存过程中的质量控制。
四、建议基于以上勘察结果，提出以下建议：1. 对供电线路进行检修或更换，确保供电安全和正常运行。
岩土工程勘察报告的编写要求岩土工程勘察报告是工程地质勘察的最终成果,是建筑地基基础设计和施工的重要依据。
报告是否正确反映工程地质条件和岩土工程特点,关系到工程设计和建筑施工能否安全可靠、措施得当、经济合理。
当然,不同的工程项目,不同的勘察阶段,报告反映的内容和侧重有所不同;有关规范、规程对报告的编写也有相应的要求。
下面着重谈一谈有关工业与民用建筑的岩土工程勘察报告编写工作,且侧重于详细勘察阶段。
1 报告的编制程序一项勘察任务在完成现场放点、测量、钻探、取样、原位测试、现场地质编录和实验室测试等前期工作的基础上,即转入资料整理工作,并着手编写勘察报告。
岩土工程勘察报告编写工作应遵循一定的程序,才能前后照应,顺当进行。
不然的话,常会出现现场编录与实验资料的矛盾、图表间的矛盾、文图间的矛盾,改动起来费时费力,影响效率,影响质量。
通常的编制程序是: (1)外业和实验资料的汇集、检查和统计。
此项工作应于外业结束后即进行。
首先应检查各项资料是否齐全,特别是实验资料是否出全,同时可编制测量成果表、勘察工作量统计表和勘探点(钻孔)平面位置图。
(2)对照原位测试和土工试验资料,校正现场地质编录。
这是一项很重要的工作,但往往被忽视,从而出现野外定名与实验资料相矛盾,鉴定砂土的状态与原位测试和实验资料相矛盾。
例如:野外定名为粘土的,实验出来的塑性指数却<17;野外定名为细砂的,实验资料为中砂,其0.25～0.5mm颗粒含量百分比达50%以上;野外定为可塑状态粘性土的,实验出来的液性指数却<0;野外定为稍密状态的砂性土,标准贯入击数却<10击;野外定为淤泥或淤泥质土的,实验出的孔隙比却<1;野外定为硬塑粘性土的,标贯击数却<18击……产生诸如此类的矛盾,或由于野外分层深度和定名不准确,或试验资料不准确,应找出原因,并修改校正,使野外对岩土的定名及状态鉴定与实验资料和原位测试数据相吻合。
(3)编绘钻孔工程地质综合柱状图。
(4)划分岩土地质层,编制分层统计表,进行数理统计。
地基岩土的分层恰当与否,直接关系到评价的正确性和准确性。
因此,此项工作必须按地质年代、成因类型、岩性、状态、风化程度、物理力学特征来综合考虑,正确地划分每一个单元的岩土层。
然后编制分层统计表,包括各岩土层的分布状态和埋藏条件统计表,以及原位测试和实验测试的物理力学统计表等。
最后,进行分层试验资料的数理统计,查算分层承载力。
(5)编绘工程地质剖面图和其它专门图件。
(6)编写文字报告。
按以上顺序进行工作可减少重复,提高效率;避免差错,保证质量。
在较大的勘察场地或地质地貌条件比较复杂的场地,应分区进行勘察评价。
2 报告论述的主要内容2.1报告的工程概况报告应叙述工程项目、地点、类型、规模、荷载、拟采用的基础形式;工程勘察的发包单位、承包单位;勘察任务和技术要求;勘察场地的位置、形状、大小;钻孔的布置者和布置原则,孔位和孔口标高的测量方法以及引测点;施工机具、仪器设备和钻探,取样及原位测试方法;勘察的起止时间;完成的工作量和质量评述;勘察工作所依据的主要规范、规程;其它需要说明的问题。
报告应附勘探点(钻孔)平面位置图、勘探点测量成果表和勘察工作量表。
倘若勘察工作量少,可只附图而省去表。
一个完整的岩土工程勘察报告,由下面几部分组成。
2.1 地质地貌概况地质地貌决定了一个建筑工地的场地条件和地基岩土条件,应从以下三个方面加以论述: (1)地质结构。
主要阐述的内容是:地层(岩石)、岩性、厚度;构造形迹,勘察场地所在的构造部位;岩层中节理、裂隙发育情况和风化、破碎程度。
由于勘察场地大多地处平原,应划分第四系的成因类型,论述其分布埋藏条件、土层性质和厚度变化。
(2)地貌。
包括勘察场地的地貌部位、主要形态、次一级地貌单元划分。
如果场地小且地貌简单,应着重论述地形的平整程度、相对高差。
(3)不良地质现象。
包括勘察场地及其周围有无滑坡、崩塌、塌陷、潜蚀、冲沟、地裂缝等不良地质现象。
如在碳酸盐岩类分布区,则要叙述岩溶的发育及其分布、埋藏情况。
如果勘察场地较大,地质地貌条件较复杂,或不良地质现象发育,报告中应附地质地貌图或不良地质现象分布图;如场地小且地质地貌条件简单又无不良地质现象,则在前述钻孔位置平面图上加地质地貌界线即可。
当然,倘若地质地貌单一,则可免绘界线。
2.2 地基岩土分层及其物理力学性质这一部分是岩土工程勘察报告着重论述的问题,是进行工程地质评价的基础。
下面介绍分层的原则和分层叙述的内容。
(1)分层原则。
土层按地质时代、成因类型、岩性、状态和物理力学性质划分;岩层按岩性、风化程度、物理力学性质划分。
厚度小、分布局限的可作夹层处理,厚度小而反复出现可作互层处理。
(2)分层编号方法。
常见三种编号法:第一,从上至下连续编号,即①、②、③……层。
这种方法一目了然,但在分层太多而有的层位分布不连续时,编号太多显得冗繁;第二,土层、岩层分别连续编号,如土层Ⅰ-1、Ⅰ-2、Ⅰ-3……;岩层Ⅱ-1、Ⅱ-2、Ⅱ-3……;第三,按土、石大类和土层成因类型分别编号。
如某工地填土1;冲积粘土2-1、冲积粉质粘土2-2,冲积细砂2-3;残积可塑状粉质粘土3-1、残积硬塑状粉质粘土3-2;强风化花岗岩4-1,中风化花岗岩4-2,微风花岗岩4-3。
第二、三种编法有了分类的概念,但由于是复合编号,故而在报告中叙述有所不便。
目前,大多数分层是采用第一种方法,并已逐步地加以完善。
总之,地基岩土分层编号、编排方法应根据勘察的实际情况,以简单明了,叙述方便为原则。
此外,详勘和初勘,在同一场地的分层和编号应尽量一致,以便参照对比。
(3)分层叙述内容。
对每一层岩土,要叙述如下的内容: ①分布:通常有“普遍”、“较普遍”、“广泛”、“较广泛”、“局限”、“仅见于”等用语。
对于分布较普遍和较广泛的层位,要说明缺失的孔段;对于分布局限的层位,则要说明其分布的孔段。
②埋藏条件:包括层顶埋藏深度、标高、厚度。
如场地较大,分层埋深和厚度变化较大,则应指出埋深和厚度最大、最小的孔段。
③岩性和状态:土层,要叙述颜色、成分、饱和度、稠度、密实度、分选性等;岩层,要叙述颜色、矿物成分、结构、构造、节理裂隙发育情况、风化程度、岩心完整程度;裂隙的发育情况,要描述裂隙的产状、密度、张闭性质、充填情况;关于岩心的完整程度,除区分完整、较完整、较破碎、破碎和极破碎外,还应描述岩心的形状,即区分出长柱状、短柱状、饼状、碎块状等。
④取样和实验数据:应叙述取样个数、主要物理力学性质指标。
尽量列表表示土工实验结果,文中可只叙述决定土层力学强度的主要指标,例如填土的压缩模量、淤泥和淤泥质土的天然含水量、粘性土的孔隙比和液性指数、粉土的孔隙比和含水量、红粘土的含水比和液塑比。
对叙述的每一物理力学指标,应有区间值、一般值、平均值,最好还有最小平均值、最大平均值,以便设计部门选用。
⑤原位测试情况:包括试验类别、次数和主要数据。
也应叙述其区间值、一般值、平均值和经数理统计后的修正值。
⑥承载力:据土工试验资料和原位测试资料分别查算承载力标准值,然后综合判定,提供承载力标准值的建议值。
2.3 地下水简述地下水是决定场地工程地质条件的重要因素。
报告中必须论及:地下水类型,含水层分布状况、埋深、岩性、厚度,静止水位、降深、涌水量、地下水流向、水力坡度;含水层间和含水层与附近地表水体的水力联系;地下水的补给和排泄条件,水位季节变化,含水层渗透系数,以及地下水对混凝土的侵蚀性等。
对于小场地或水文地质条件简单的勘察场地,论述的内容可以简化。
有的内容,如水位季节变化,并非在较短的工程勘察期间能够查明,可通过调查访问和搜集区域水文资料获得。
地下水对混凝土的侵蚀性,要结合场地的地质环境,根据水质分析资料判定。
应列出据以判定的主要水质指标,即pH、HCO-3、SO2-4、侵蚀CO2的分析结果。
2.4 场地稳定性场地稳定性评价主要是选址和初勘阶段的任务。
应从以下几个方面加以论述: (1)场地所处的地质构造部位,有无活动断层通过,附近有无发震断层。
(2)地震基本烈度,地震动峰值加速度。
(3)场地所在地貌部位,地形平缓程度,是否临江河湖海,或临近陡崖深谷。
(4)场地及其附近有无不良地质现象,其发展趋势如何。
(5)地层产状,节理裂隙产状,地基土中有无软弱层或可液化砂土。
(6)地下水对基础有无不良影响。
报告对场地稳定性作出评价的同时,应对不良地质作用的防治,增强建筑物稳定性方面的措施提供建议。
2.5 其他专门要求论述的问题对于设计部门提出的一些专门问题,报告应予以论述,如饱和砂土的震动液化、基坑排水量计算、动力机器基础地基刚度的测定、桩基承载力计算、软弱地基处理、不良地质现象的防治,等等。
2.6 结论与建议结论是勘察报告的精华,它不是前文已论述的重复归纳,而是简明扼要的评价和建议。
一般包括以下几点: (1)对场地条件和地基岩土条件的评价。
(2)结合建筑物的类型及荷载要求,论述各层地基岩土作为基础持力层的可能性和适宜性。
(3)选择持力层,建议基础形式和埋深。
若采用桩基础,应建议桩型、桩径、桩长、桩周土摩擦力和桩端土承载力标准值。
(4)地下水对基础施工的影响和防护措施。
(5)基础施工中应注意的有关问题。
(6)建筑是否作抗震设防。
(7)其它需要专门说明的问题。
以上7个方面的内容,并非所有的勘察报告都要面面俱到,一一罗列。
由于场地和地基岩土的差异、建筑类型的不同和勘察精度的高低,不同项目的勘察报告反映的侧重点当然有所不同。
一般来说,上列概述、地基岩土分层及其物理力学性质、地下水简述和结论与建议等四项,是每个勘察报告必须叙述的内容。
总之,要根据勘察项目的实际情况,尽量做到报告内容齐全、重点突出、条理通顺、文字简练、论据充实、结论明确、简明扼要、合理适用。
3 图表编制要点3.1 主要图件(1)勘探点(钻孔)平面位置图。
表示的主要内容:①建筑平面轮廓;②钻孔类别、编号、深度和孔口标高;应区分出技术孔、鉴别孔、抽水试验孔、取水样孔、地下水动态观测孔、专门试验孔(如孔隙水压力测试孔);③剖面线和编号:剖面线应沿建筑周边,中轴线、柱列线、建筑群布设;较大的工地,应布设纵横剖面线;④地质界线和地貌界线;⑤不良地质现象、特征性地貌点;⑥测量用的坐标点、水准点或特征地物;⑦地理方位。
对于较小的场地,一般仅表示①、②、③、⑥、⑦五项内容。
标注地理方位的最大优点在于文中叙述有关位置时方便。
此图一般在甲方提供的建筑平面图上补充内容而成。
比例尺一般采用(1∶200)～(1∶1000)。
(2)钻孔工程地质综合柱状图。
钻孔柱状图的内容主要有地层代号、岩土分层序号、层顶深度、层顶标高、层厚、地质柱状图、钻孔结构、岩心采取率、岩土取样深度和样号、原位测试深度和相关数据。
