燃油加热器简明维修手册

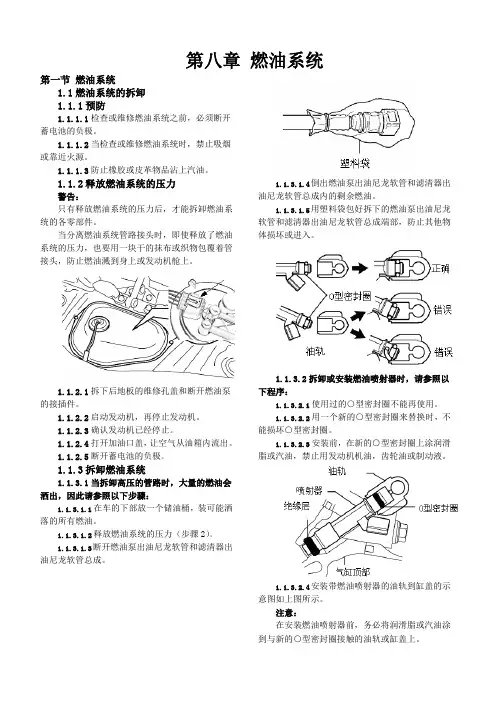

第八章燃油系统第一节燃油系统1.1燃油系统的拆卸1.1.1预防1.1.1.1检查或维修燃油系统之前，必须断开蓄电池的负极。

1.1.1.2当检查或维修燃油系统时，禁止吸烟或靠近火源。

1.1.1.3防止橡胶或皮革物品沾上汽油。

1.1.2释放燃油系统的压力警告：只有释放燃油系统的压力后，才能拆卸燃油系统的各零部件。

当分离燃油系统管路接头时，即使释放了燃油系统的压力，也要用一块干的抹布或织物包覆着管接头，防止燃油溅到身上或发动机舱上。

1.1.2.1拆下后地板的维修孔盖和断开燃油泵的接插件。

1.1.2.2启动发动机，再停止发动机。

1.1.2.3确认发动机已经停止。

1.1.2.4打开加油口盖，让空气从油箱内流出。

1.1.2.5断开蓄电池的负极。

1.1.3拆卸燃油系统1.1.3.1当拆卸高压的管路时，大量的燃油会洒出，因此请参照以下步骤：1.1.3.1.1在车的下部放一个储油桶，装可能洒落的所有燃油。

1.1.3.1.2释放燃油系统的压力（步骤2）。

1.1.3.1.3断开燃油泵出油尼龙软管和滤清器出油尼龙软管总成。

1.1.3.1.4倒出燃油泵出油尼龙软管和滤清器出油尼龙软管总成内的剩余燃油。

1.1.3.1.5用塑料袋包好拆下的燃油泵出油尼龙软管和滤清器出油尼龙软管总成端部，防止其他物体损坏或进入。

1.1.3.2拆卸或安装燃油喷射器时，请参照以下程序：1.1.3.2.1使用过的○型密封圈不能再使用。

1.1.3.2.2用一个新的○型密封圈来替换时，不能损坏○型密封圈。

1.1.3.2.3安装前，在新的○型密封圈上涂润滑脂或汽油，禁止用发动机机油，齿轮油或制动液。

1.1.3.2.4安装带燃油喷射器的油轨到缸盖的示意图如上图所示。

注意：在安装燃油喷射器前，务必将润滑脂或汽油涂到与新的○型密封圈接触的油轨或缸盖上。

1.1.3.3当断开尼龙管快速接头时参照以下步骤：1.1.3.3.1断开这些尼龙管快速接头前，先检查快速接头的燃油管附近是否有泥土等异物，并清除干净。

燃油加热器简明维修手册燃油加热器简明维修手册第一章：介绍1.1 加热器的作用和原理1.2 维修手册的使用目的和目标读者1.3 手册的组织结构和内容概述第二章：安全注意事项2.1 工作环境安全2.2 设备操作安全2.3 燃油加热器安装和拆卸的安全措施第三章：燃油加热器的构成3.1 主要组件介绍3.2 液体燃料系统3.3 电子控制系统3.4 高温传输系统3.5 水冷循环系统第四章：常见故障及维修方法4.1 燃油加热器无法启动4.2 加热器启动后无输出热量4.3 加热器热量输出不稳定4.4 加热器产生异常噪音4.5 加热器漏水4.6 其他常见故障及维修方法第五章：维修工具和材料5.1 常用工具介绍5.2 维修所需材料清单第六章：维修流程6.1 故障排除流程6.2 维修方法和步骤详解6.3 维修后的测试和调整第七章：维护保养指南7.1 每日维护7.2 每周维护7.3 每月维护7.4 季度维护7.5 年度维护第八章：附录8.1 维修记录表格8.2 关于燃油加热器的常见问题解答附件：1、燃油加热器的安装图纸2、燃油加热器的电路图3、燃油加热器的维修备件清单法律名词及注释：1：《安全生产法》：中华人民共和国安全生产法，是中华人民共和国全国人民代表大会常务委员会于2002年6月29日通过的一部基本法律，目的是为了加强安全生产工作，保障国家和人民生命财产安全。

2：《消防法》：中华人民共和国消防法，是中华人民共和国全国人民代表大会常务委员会于1998年3月28日通过的一部法律，旨在保护人民生命财产安全，预防和减少火灾事故的发生，提高火灾应急救援能力。

3：《劳动法》：中华人民共和国劳动法，是中华人民共和国全国人民代表大会常务委员会于1994年7月5日通过的一部法律，目的是保护劳动者的合法权益，规定劳动关系以及与劳动关系相关的各项制度和范围。

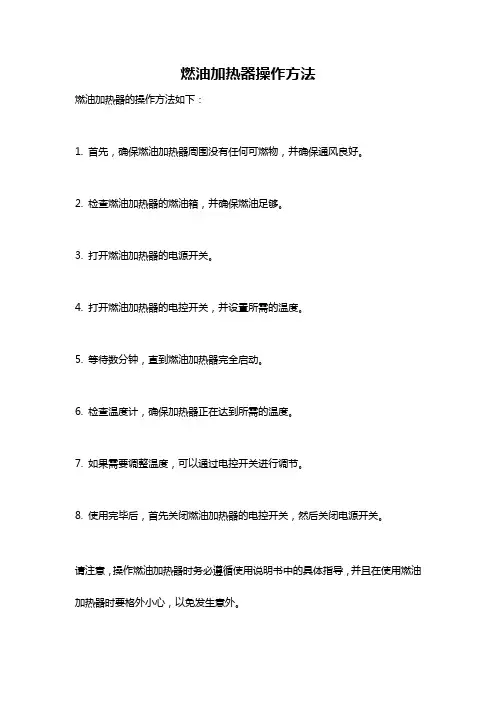

燃油加热器操作方法
燃油加热器的操作方法如下：
1. 首先，确保燃油加热器周围没有任何可燃物，并确保通风良好。

2. 检查燃油加热器的燃油箱，并确保燃油足够。

3. 打开燃油加热器的电源开关。

4. 打开燃油加热器的电控开关，并设置所需的温度。

5. 等待数分钟，直到燃油加热器完全启动。

6. 检查温度计，确保加热器正在达到所需的温度。

7. 如果需要调整温度，可以通过电控开关进行调节。

8. 使用完毕后，首先关闭燃油加热器的电控开关，然后关闭电源开关。

请注意，操作燃油加热器时务必遵循使用说明书中的具体指导，并且在使用燃油加热器时要格外小心，以免发生意外。

C24LR-ZJN-12AC12LR-ZJN-12B/C智能节油暖车器使用维护说明书朝阳朗瑞车辆技术有限公司售后服务电话：400-106-0005前言感谢您使用朝阳朗瑞智能节油暖车器朝阳朗瑞智能节油暖车器是柴油机的一个附加装置，具有独立的加热功能。

暖车器以车载电瓶为热源动力，通过燃烧车辆自身的燃油产生热量。

暖车器的循环系统与发动机的冷却系统连接在一起，在发动机不工作时，暖车器自带的水泵将产生的热量传递给发动机，进行预热，从而提高发动机机体的启动温度，解决发动机在低温下启动困难，磨损严重的历史性难题，缩短发动机怠速升温的环节，节约燃油消耗，还可以提高驾驶室内的温度，给驾驶员一个温暖舒适的驾驶空间，在冰雪的世界里自由驰骋。

暖车器采用单片机进行全自动控制，产品体积小，重量轻，结构紧凑，安装方便，维护保养简单，安全可靠。

本手册内容有可能改动，恕不另行通知，但本手册内容与所购产品一致。

公司保留对说明书中描述产品进行修改而不事先通知的权利，最终功能以实际产品为准，本公司具有最终解释权。

如果在使用中出现故障，请与我公司销售部或指定的服务网点联系。

本公司竭诚为您服务。

目录警示页 (1)1暖车器的安装 (2)2暖车器电磁泵的安装 (3)3暖车器安装后的调试 (3)4暖车器主要技术参数 (4)5暖车器的功能及操作步骤 (4)6 线束连接示意图 (5)7 故障显示功能 (5)8 常见故障分析与排除 (6)9 常规维护保养 (7)10 遥控器连接及使用 (8)警示页危险！在任何加热过程中，都要在关闭暖车器控制开关3分钟后，才能关闭暖车器电源开关，否则会有激热爆炸隐患！警告！在暖车器安装后，首次进行加热前必须将放气螺栓放松，将管路中的气体排出，然后再进行加热！※暖车器严禁无水干烧 !※暖车器裸漏导线严禁拉扯，碾压 !注意！1、暖车器总成的安装必须平稳、牢固，避免暖车器在随车使用过程中出现松动现象。

2、暖车器进出水管在安装过程中要保证一一对应关系。

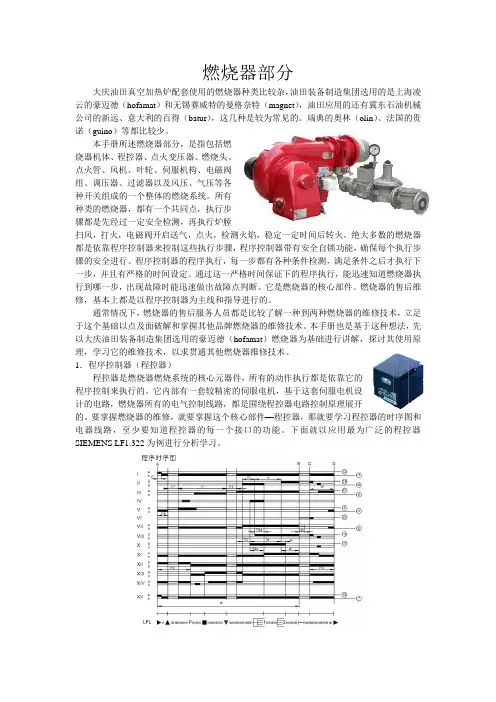

燃烧器部分大庆油田真空加热炉配套使用的燃烧器种类比较杂，油田装备制造集团选用的是上海凌云的豪迈德（hofamat）和无锡赛威特的曼格奈特（magnet），油田应用的还有冀东石油机械公司的新远、意大利的百得（batur），这几种是较为常见的。

瑞典的奥林（olin）、法国的贵诺（guino）等都比较少。

本手册所述燃烧器部分，是指包括燃烧器机体、程控器、点火变压器、燃烧头、点火管、风机、叶轮、伺服机构、电磁阀组、调压器、过滤器以及风压、气压等各种开关组成的一个整体的燃烧系统。

所有种类的燃烧器，都有一个共同点，执行步骤都是先经过一定安全检测，再执行炉膛扫风，打火，电磁阀开启送气，点火，检测火焰，稳定一定时间后转火。

绝大多数的燃烧器都是依靠程序控制器来控制这些执行步骤，程序控制器带有安全自锁功能，确保每个执行步骤的安全进行。

程序控制器的程序执行，每一步都有各种条件检测，满足条件之后才执行下一步，并且有严格的时间设定。

通过这一严格时间保证下的程序执行，能迅速知道燃烧器执行到哪一步，出现故障时能迅速做出故障点判断。

它是燃烧器的核心部件。

燃烧器的售后维修，基本上都是以程序控制器为主线和指导进行的。

通常情况下，燃烧器的售后服务人员都是比较了解一种到两种燃烧器的维修技术，立足于这个基础以点及面破解和掌握其他品牌燃烧器的维修技术。

本手册也是基于这种想法，先以大庆油田装备制造集团选用的豪迈德（hofamat）燃烧器为基础进行讲解，探讨其使用原理，学习它的维修技术，以求贯通其他燃烧器维修技术。

1．程序控制器（程控器）程控器是燃烧器燃烧系统的核心元器件，所有的动作执行都是依靠它的程序控制来执行的。

它内部有一套较精密的伺服电机，基于这套伺服电机设计的电路，燃烧器所有的电气控制线路，都是围绕程控器电路控制原理展开的。

要掌握燃烧器的维修，就要掌握这个核心部件—程控器，那就要学习程控器的时序图和电器线路，至少要知道程控器的每一个接口的功能。

燃油加热控制器
产品简介
一、产品概述 二、系统产品图示 三、工作界面示意图 四、故障情况分析及处理 五、产品使用注意事项 六、产品安装说明 七、引出线规格说明 八、电气接线原理图 九、实拍图
一、产品概述

本控制器为汽车柴油加热系统专用控制器，实时监控油箱柴油温 度，自动调节油路各节点的温度，防止油路结蜡，避免影响车辆正常 运行。控制器核心采用世界先进芯片厂家——意法半导体（ST）的汽 车级专业芯片，以保障整个系统运行的稳定、可靠，系统设计自动控 制模式，根据油箱燃油温度的变化自动启动和关闭加热系统，使整个 循环燃油温度保持在正常的温度范围内。
3
4 / / /
空
电源正极 加热输出1 加热输出2 功率电源正极
/
0.75mm² /500mm 2.5mm² 2.5mm² 4mm²
250（6.3）端子接插件 250（6.3）端子接插件 直径5mm螺栓
八、电气接线原理图
电源正极 电源负极 功率电源正极 燃油加热控制器 功率输出1
功率输出2
油 温 传 感 器 输 入
图5、第一路输出电流值显示
图6、第二路输出电流值显示
6、电池过欠压显示功能
电瓶过压保护功能， 电瓶电压实时监视功能， 在车辆运行过程中如充电 电路出现故障导致电瓶电 压高于正常值（30V）， 加热系统自动停止工作并 在显示屏上提示“电池过 压”，用以保护电瓶。
电瓶欠压保护功能， 电瓶电压低于欠压保护值 （21V），加热系统自动 停止工作并在显示屏上提 示“电池欠压”，用以保 护电瓶。
图7、电池过欠压显示
四、故障情况分析及处理
1、“故障1”：加热控制输出1有故障； 原因分析：1、输出1负载开路；2、输出1负载 短路；3、功率电源输入开路。 2、“故障2”：加热控制输出2有故障； 原因分析：1、输出2负载开路；2、输出2负载 短路；3、功率电源输入开路。 3、“故障”：加热控制输出1和2都有故障； 4、“环温故障”：环境温度传感器故障； 原因分析：1、传感器开路；2、传感器短路。 5、“油温故障”：油箱燃油温度传感器故障； 原因分析：1、传感器开路；2、传感器短路。 6、 “通讯故障”：显示与功率输出系统通讯故障； 原因分析：1、通讯线开路；2、通讯线短路。

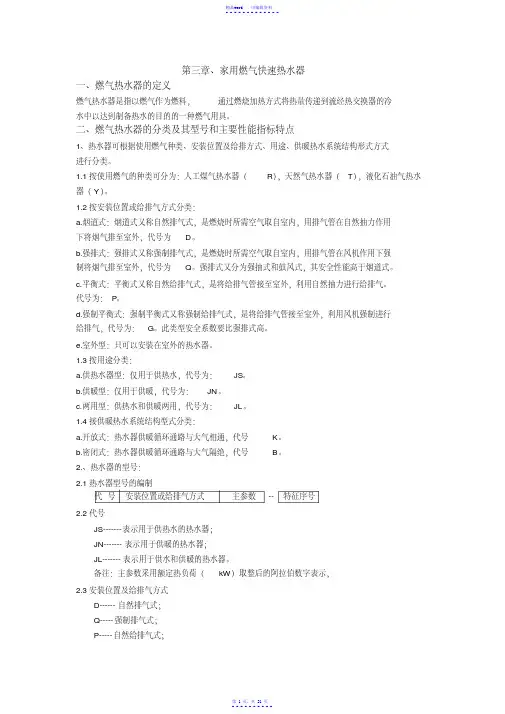

第三章、家用燃气快速热水器一、燃气热水器的定义燃气热水器是指以燃气作为燃料，通过燃烧加热方式将热量传递到流经热交换器的冷水中以达到制备热水的目的的一种燃气用具。

二、燃气热水器的分类及其型号和主要性能指标特点1、热水器可根据使用燃气种类、安装位置及给排方式、用途、供暖热水系统结构形式方式进行分类。

1.1按使用燃气的种类可分为：人工煤气热水器（R），天然气热水器（T），液化石油气热水器（Y）。

1.2按安装位置或给排气方式分类：a.烟道式：烟道式又称自然排气式，是燃烧时所需空气取自室内，用排气管在自然抽力作用下将烟气排至室外，代号为D。

b.强排式：强排式又称强制排气式，是燃烧时所需空气取自室内，用排气管在风机作用下强制将烟气排至室外，代号为Q。

强排式又分为强抽式和鼓风式，其安全性能高于烟道式。

c.平衡式：平衡式又称自然给排气式，是将给排气管接至室外，利用自然抽力进行给排气。

代号为：P。

d.强制平衡式：强制平衡式又称强制给排气式，是将给排气管接至室外，利用风机强制进行给排气，代号为：G。

此类型安全系数要比强排式高。

e.室外型：只可以安装在室外的热水器。

1.3按用途分类：a.供热水器型：仅用于供热水，代号为：JS。

b.供暖型：仅用于供暖，代号为：JN。

c.两用型：供热水和供暖两用，代号为：JL。

1.4接供暖热水系统结构型式分类：a.开放式：热水器供暖循环通路与大气相通，代号K。

b.密闭式：热水器供暖循环通路与大气隔绝，代号B。

2.、热水器的型号：2.1热水器型号的编制代号安装位置或给排气方式主参数-- 特征序号2.2代号JS-------表示用于供热水的热水器；JN-------表示用于供暖的热水器；JL-------表示用于供水和供暖的热水器。

备注：主参数采用额定热负荷（kW）取整后的阿拉伯数字表示，2.3安装位置及给排气方式D------自然排气式；Q-----强制排气式；P-----自然给排气式；G-----强制给排气式；W-----室外型。

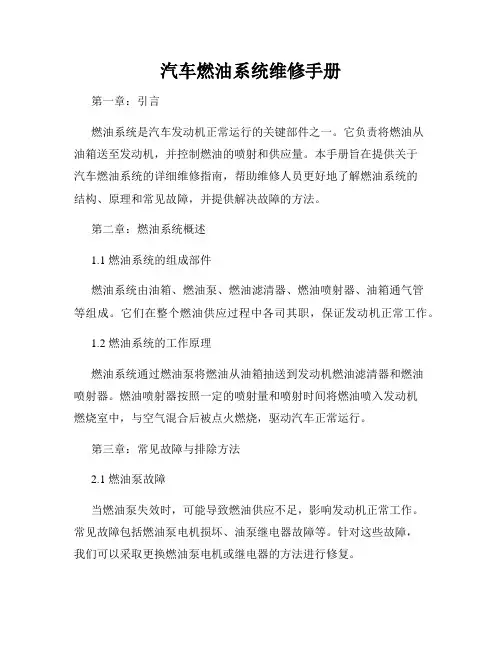

汽车燃油系统维修手册第一章：引言燃油系统是汽车发动机正常运行的关键部件之一。

它负责将燃油从油箱送至发动机，并控制燃油的喷射和供应量。

本手册旨在提供关于汽车燃油系统的详细维修指南，帮助维修人员更好地了解燃油系统的结构、原理和常见故障，并提供解决故障的方法。

第二章：燃油系统概述1.1 燃油系统的组成部件燃油系统由油箱、燃油泵、燃油滤清器、燃油喷射器、油箱通气管等组成。

它们在整个燃油供应过程中各司其职，保证发动机正常工作。

1.2 燃油系统的工作原理燃油系统通过燃油泵将燃油从油箱抽送到发动机燃油滤清器和燃油喷射器。

燃油喷射器按照一定的喷射量和喷射时间将燃油喷入发动机燃烧室中，与空气混合后被点火燃烧，驱动汽车正常运行。

第三章：常见故障与排除方法2.1 燃油泵故障当燃油泵失效时，可能导致燃油供应不足，影响发动机正常工作。

常见故障包括燃油泵电机损坏、油泵继电器故障等。

针对这些故障，我们可以采取更换燃油泵电机或继电器的方法进行修复。

2.2 燃油滤清器堵塞燃油滤清器长期使用后容易积聚杂质，造成滤清器堵塞。

此时，燃油供应将受到限制，会导致发动机运行不稳定，甚至无法启动。

对于这种情况，我们应及时清洗或更换滤清器，保证燃油流通畅通。

2.3 燃油喷射器故障燃油喷射器是燃油系统中最关键的部件之一。

当燃油喷射器出现故障时，可能导致燃油喷射量不准确，造成发动机无法正常燃烧。

对于这种情况，我们可以采用清洗或更换燃油喷射器的方法进行维修。

第四章：维护与保养3.1 定期更换燃油滤清器为了保证燃油供应的稳定，建议每隔一定的里程或时间间隔更换燃油滤清器。

这样可以防止滤清器堵塞导致燃油供应不足，提高发动机的工作效率。

3.2 避免使用低质量燃油低质量的燃油中容易含有杂质，长期使用可能会对燃油系统产生积聚和损坏。

因此，我们建议选择高质量的燃油，并避免加入不明来源的燃油，以保护燃油系统的正常工作。

结语本手册提供了关于汽车燃油系统维修的详细指南，包括燃油系统的概述、常见故障与排除方法以及维护保养等内容。

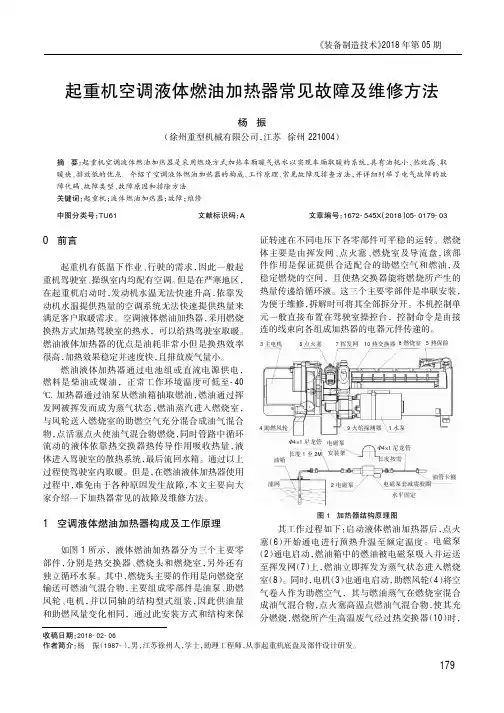

证转速在不同电压下各零部件可平稳的运转。燃烧 体主要是由挥发网、点火塞、燃烧室及导流盘，该部 件作用是保证提供合适配合的助燃空气和燃油，及 稳定燃烧的空间，且使热交换器能将燃烧所产生的 热量传递给循环液。这三个主要零部件是串联安装， 为便于维修，拆解时可将其全部拆分开。本机控制单 元一般直接布置在驾驶室操控台，控制命令是由接 连的线束向各组成加热器的电器元件传递的。
油，需多进行几次启动动作才可以让加热器正常运 行。正常情况，无需频繁清洁挥发网和点火塞，但是 加热器若滴油或者冒烟但是没有燃烧，此时请将挥 发网和电热塞拆除，仔细清除挥发网上残存的积碳 后，重新安装好并再次启动加热器。
（2）防冻液循环不畅问题 液体燃油加热器在每次更换防冻液时如果管路 中残留空气，会影响管路循环效果，甚至可能导致水 箱温度过高开锅，或者外循环管路温度很低但加热 器温度过高。在这种情况下，为解决管路循环不够顺 畅问题，可以通过打开在管路和加热器中间的放气 开关来放出残留的空气。 另外，如果管路折弯角度太大，会很容易引起管 路循环不畅的问题，应优化管路走向。 （3）指示灯异常 如果打开加热器发现指示灯没有亮，那么需要 检查是否打开了电源总开关，控制盒有无损坏处，线
15A
汽车总电 源开关 DC24V
红 2.5
黑 2.5
红 黑
DJ7021-6.3-20
DJ7021-6.3-10
红 0.75 蓝
黑
黄
绿 红 1.5
DJ7065-6.3-10
+
15A 红 1.5
推荐主电源直接接汽车
电瓶，不接开关线束
13
红 1.5
开关板 双刀三 置开关
21 0 黑 1.5
21 0 L1
L2

YJ系列液体燃油加热器目录一、系统介绍二、技术参数三、产品结构及工作原理四、配套安装及使用注意事项五、使用方法六、故障分析及排除措施七、维护与保养附图：管路连接图一. 系统介绍：YJ系列燃油液体加热器是与发动机相独立的采暖设备，是通过燃烧换热原理，加热循环系统内冷却介质的加热器产品。

与一般水暖暖风机不同，在发动机不开动的情况下，也可以供车厢内取暖。

它为全自动控制，其控制部分具有低温启动、高温停止、重复点火、故障报警停机等功能，整机采用不锈钢焊接，耐腐蚀性强，使用寿命长，并具有热效率高、升温快、污染小、乘坐舒适、无异味、噪音低、不干燥、节油等优点。

加热器在具有给车厢采暖功能的同时，还具有给水冷发动机作低温预热的功能，它能自动地将冷却液温度恒定在65℃～ 85℃之间。

冬季使用本机预热发动机，可显著降低发动机磨损、油耗和大气污染，延长发动机寿命。

二. 技术参数：1．热流量：11.6kw耗油量：1.23kg/h水泵流量：30L/min温度控制：防冻液温度65～85℃电瓶压降：约0.04V/h（使用180Ah、24V蓄电池）。

水泵功率120W，主电机功率30W可以直接从油箱取油，也可以配专用油箱（本机自带油泵吸油）2．外形尺寸：540×300×300mm安装尺寸：装配孔 M12螺纹孔装配尺寸：250×130mm安装在车身主车架上，可以在挂在车架两侧（油箱后侧），或者车架中间（万向十字接头上方）。

操纵面板尺寸：86×58×60mm1 2 3 4 5 6 7 8 9图310 1112 13 14 15 16 17 18 19图41.电器控制盒2.橡胶塞3.点火塞4.放气阀5.进水温度传感器6.降压电阻7.出水温度传感器8.出水口9.火焰温度传感器10.水泵及电机11.进水口12.放水塞13.主支架14.水泵支架15.电磁阀进油管16.电磁阀17.电磁阀回油管18. 电磁阀出油管19.端盖原理：电动机带动油泵、助燃风扇及雾化器转动。

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:e this unit only in the manner intended by the manufac-turer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.2.Before servicing or cleaning unit, switch power off at service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.3.Installation work and electrical wiring must be done by a quali-fied person(s) in accordance with all applicable codes and standards, including fire-rated construction codes and stan-dards.4.Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer’s guideline and safety standards such as those published by the National Fire Protection Association (NFPA),and the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authori-ties.5.When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.6.To reduce the risk of fire or electric shock, do not use this range hood with an additional speed control device.7.Ducted fans must always be vented to the outdoors.8.To reduce the risk of fire, use only metal ductwork.e with approved cord-connection kit only.10. This unit must be grounded.TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:1.Never leave surface units unattended at high settings.Boilovers cause smoking and greasy spillovers that may ig-nite. Heat oils slowly on low or medium settings.2.Always turn hood ON when cooking at high heat or when cooking flaming foods.3.Clean ventilating fans frequently. Grease should not be al-lowed to accumulate on fan or filter.e proper pan size. Always use cookware appropriate for the size of the surface element.F30WV SERIESHOODSF24WR & F30WR SERIES HOODSECONOMY RANGE HOODINSTALLATION INSTRUCTIONSTO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:*1.SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE CAREFUL TO PRE-VENT BURNS. If the flames do not go out immediately,EVACUATE AND CALL THE FIRE DEPARTMENT.2.NEVER PICK UP A FLAMING PAN - You may be burned.3.DO NOT USE WATER, including wet dishcloths or towels - a violent steam explosion will result.e an extinguisher ONLY if:A.You know you have a Class ABC extinguisher and you al-ready know how to operate it.B.The fire is small and contained in the area where it started.C.The fire department is being called.D.You can fight the fire with your back to an exit.* Based on “Kitchen Fire Safety Tips” published by NFPA.1.For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.2.To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray, construction dust, etc. off power unit.3.For best capture of cooking impurities, your range hood should be mounted 18-24" above the cooking surface.4.Please read specification label on product for further information and requirements.INSTALLER: Leave This Manual With Homeowner.!INTENDED FOR DOMESTIC COOKING ONLY !6" ROUND DUCTWALL CAPWALL CAP3-1/4" X 10" DUCTROOF CAP3-1/4" X 10" DUCTADJUSTABLE ELBOWWALL CAPTOOLS ANDMATERIALS REQUIRED❏Drill, electric or ratchet drive ❏1/8" Drill bit for drilling pilot holes❏1-1/4" wood bit for drilling electrical wiring access hole ❏One straight blade and one phillips head screwdriver ❏Pliers❏Pencil and ruler and/or tape measure❏Saber saw or keyhole saw for cutting 1" x 2" wood strips tolength and cutting wall or cabinet openings ❏Caulking, metal snips, duct tape, duct (with elbows and tran-sition, if necessary) and roof or wall cap, as required ❏Electrical wiring and supplies of type to comply with localcodes The following materials are required only for installations on recessed bottom kitchen cabinets:❏Two 1" x 2" x 12" (approximate length) wood strips (pur-chase locally)❏Four 1-1/4" long flat head wood screws (purchase locally)PLANNING DUCTWORK INSTALLATION(This section for F30WV hoods only. F30WR and F24WRhoods skip this section and go on to “Prepare the Hood”.)Begin planning ductwork by deciding where the duct will run between the range hood and the outside. For best performance,use the shortest possible duct run and a minimum number of elbows. There are several choices shown - FIGS. A - F below.FIG. A. Ducting directly through the wall (for range hoods mounted on an exterior wall). Shown are two ways to duct through an outside wall. If a wall cap is used directly off the back of the hood, special care must be taken to make sure that the damper in the damper/duct connector on the hood and damper in the wall cap do not interfere with each other when the hood is operating. This could result in either inadequate air delivery or backdrafts. If this condition does exist, remove the hood damper flap. Sometimes when using a wall cap it is easier to duct vertically and then use an elbow as shown in FIG. B.In more complex ducting situations, a 3-1/4" x 10" rec-tangular ducting range hood (F30WV hood) can be converted to a round duct by means of a transition.FIG. C. Ducting straight up through the roof using 3-1/4" x 10" rectangular duct (for single story installations -F30WV hood only).FIG. D. Ducting between the ceiling joists (for multi-story instal-lations) or through the soffit space above the cabinets (where the soffit connects to an outside wall).FIG. E. Straight up through the roof using 6" round duct (for single-story installations).3-1/4" X 10" TO 6"ROUND DUCT TRANSITIONFIG. E6" ROUND DUCTROOF CAP3-1/4" X 10" TO 6"ROUND DUCT TRANSITIONDAMPER/DUCT CONNECTOR (F30WV HOOD ONLY)HINGEPINSDUCTKNOCKOUTS PREPARE THE HOOD1.Unpack hood and check contents. You should receive:1 -Aluminum Filter (F30WV hood only)1 -3-1/4" x 10" Damper/Duct Connector (mountedinside of hood for shipping only) (F30WVhood only)1 - Ductree filter (F24WR and F30WR hoods only)2.Remove wiring box cover. Under cover find:1 -Plastic Bag containing loose mounting hard-ware3.Remove top or rear electrical knockout. (FIG. 2)4.(F30WV hood ONLY) Remove duct knockout. Insert screw-driver under edge of knockout, break tabs, and peel knock-out back with pliers. (FIG. 3)5.(F30WV hood ONLY) Install damper/duct connector overopening made in STEP 4. Use #8B sheet metal screws pro-vided. (FIG. 3)WIRING BOX COVERDUCTFREEFILTER(F24WR &F30WRHOODONLY)ALUMINUMFILTER(F30WVKEYHOLESLOTSPREPARE THEINSTALLATION LOCATIONOmit STEP 1 if hood will be installed under cabinets with flushbottom.1.(For installation on recessed bottom cabinets only) Attach awood filler strip at each side of recessed area under cabi-net. Use two 1" x 2" strips cut to length. If recess is deeperthan 1" use thicker strips. Attach strips with 1-1/4" woodscrews, 3" from each end of strip. See FIG. 4.2.Measure and mark the following (FIGS. 5A & 5B):a.) Electrical wiring opening in wall or cabinet.e 1-1/4" bit to drill opening for electric wiring.4.Cut out duct opening in wall or cabinet with saber saw orkeyhole saw.5.Center hood in installation opening and trace keyhole slotsonto wood filler strips on cabinet bottom.6.Screw four #10 x 7/8 wood screws into exact center of narrowend of traced keyhole slots. Allow 3/8" of screws to project, sothat hood can be fitted into place later.ELECTRICALKNOCKOUTSFIG. 5ACENTER LINEFILLER STRIP**10-15/16" FOR 24" RANGE HOOD, 13-15/16" FOR 30" RANGE HOOD FIG. 6FIG. 7FIG. 8SOFFITFIG. 5BF24WR,F30WR & F30WV1.Run electric wiring through hole drilled in wall or cabinet. Split wir-ing for 6" and install proper connector for type of wire used. (FIG. 9)2.Position hood so that:a.)Wiring is routed through knockout opening (FIG. 10)b.)Large part of keyhole slots fit over hood mounting screws.(FIG. 10)c.)Damper/duct connector slides into ductwork.(F30WV hoods only)3.Adjust hood so that hood front is flush with cabinet frame.4.Tighten hood mounting screws firmly.5.Fasten wiring to hood with proper electrical connector for type of6.Strip 1/2" of insulation from wires. Connect white to white, black to black, and green to prepared hole with green ground screw pro-vided. (FIG. 11)7.Replace wiring box cover and screw. Make sure that all wiring is safely contained inside.8.Install light (75 Watt maximum). For easier installation, squeeze plas-tic lens and remove it from hood. Remember to reinstall lens. (FIG.12)9.Turn on power and check operation of fan and light. Make sure that damper operates freely.KEYHOLE SLOT OUTLINECENTER LINEFILLER STRIPSWALL CAPCABINETROOF CAPDUCTSOFFITCABINETINSTALL THE DUCTWORK(This section for F30WV hoods only. F24WR and F30WR hoods HOOD WIDTHCONNECTORSOCKET LIGHT LENSFAN ASSEMBLYRemove filter. Remove two screws holding motor bracket to range hood, and unplug fan assembly. Be careful not to allow fan assembly to drop when screws are removed. (FIG. 14)CLEANINGClean your hood with a mild detergent suitable for painted sur-faces. DO NOT USE ABRASIVE CLOTH, STEEL WOOL PADS OR SCOURING POWDERS.Fan assembly may be vacuumed. Fan assembly is permanently lubricated, and never needs oiling.HOW TO AVOID A COMMON RANGE-TOP GREASE FIRE •Your range hood provides a protective barrier between the cooking surface and the cabinets.•Keep fan, filters and grease laden surfaces CLEAN ac-cording to instructions.•Always turn hood ON when cooking at high heat to keep the cooking area and the hood cooler.•Use high heat settings only when necessary.•Never leave cooking surface unattended. Boil-over causes smoking and greasy spillovers that may ignite.•Always use adequate-sized utensils.•If preparing flaming foods, such as Cherries Jubilee, always turn hood ON to HIGH to prevent a high heat situation which can cause damage or fire.HOW TO EXTINGUISH A COMMON RANGE-TOP GREASE FIRE•Never pick up a flaming pan. If dropped, flames can spread quickly.•DO NOT USE WATER! A violent steam explosion may result. Wet dishcloths or towels are also dangerous.•Smother flames with a close fitting lid, cookie sheet or metal tray.•Flaming grease can also be extinguished with baking soda or a multi-purpose dry chemical extinguisher.•Turn off surface units - if you can do so without gettingBLACKWIRES GREEN GROUND SCREWGROUND WIRE (BARE ORGREEN WIRE)GROUNDINGBRACKETSTARLOCKNUTWHITE WIRESUSE AND CARESWITCHESThe fan and light are each controlled by a rocker switch. Thelight switch has two positions, “ON” and “OFF”. The fan switchhas three positions - “HIGH”, “LOW” and “OFF”. ( “OFF” is themiddle position.)FILTERSF30WV Hood Only:Remove aluminum filter by turning filter retainer to one side.(FIG. 13) Filter should be washed once a month in a hot deter-gent solution. Aluminum filters are dishwasher safe. When in-stalling filter, make sure that filter slides under retaining tabs onback of fan housing. Turn filter retainer so that arrows on re-tainer point toward front and back of hood.F24WR & F30WR Hoods Only:The F24WR AND F30WR hoods are equipped with a ductfreefilter. Remove filter by turning filter retainer to one side. (FIG. 13)The ductfree filter is not washable, and will last up to twelve monthswith normal use. Replace the filter when colored side becomesnoticeably dirty or discolored.When installing filter, make sure that filter slides under retain-ing tabs on back of fan housing. MAKE SURE THAT COLOREDSIDE OF FILTER IS NEXT TO FAN WHEN FILTER IS IN-STALLED. Turn filter retainer so that arrows on retainer pointtoward front and back of hood.FILTERFILTER RETAINERTABSSCREWSSERVICE PARTSF30WV SERIES 3-1/4" X 10"DUCTED HOODKEY NO.DESCRIPTION1Outlet Box Cover2#8 x 3/8 Sheet Metal Screw* 3Bulb Holder with Wires 4Light Lens5Screw/Nut Kit (Includes 2 - #10-16 x .500screws and 2 - #10-16 sheet metal nuts) 6Fan Blade7#6-32 Locking Nuts* (2 Required) 8Motor Mounting Bracket9Motor Assembly (Includes Key Nos. 6, 7, & 8)10Aluminum Filter 11Filter Retainer12#8B x 1/4 Hex Head Sheet Metal Screws*(2 Required)13Damper Flap 14Damper Bushing 15Damper Assembly(Includes Key Nos. 13, 14 and 21)16Nameplate - Black Nameplate - White172-Speed Motor Switch - Black 2-Speed Motor Switch - White 18Light Switch - Black Light Switch - White19Motor Receptacle with Wires20#10-32 x 1/2 Green Ground Screw*21Damper Bumper**Light Bulb, 75 Watt (not included)*Order service parts by "KEY NO."* Standard Hardware. May be purchased locally.** Not Illustrated.21SERVICE PARTSF30WR & F24WR SERIESNON-DUCTED HOODKEY NO.DESCRIPTION1Outlet Box Cover2#8 x 3/8 Sheet Metal Screw*3Bulb Holder with Wires4Light Lens5Screw/Nut Kit (Includes 2 - #10-16 x .500screws and 2 - #10-16 sheet metal nuts)6Fan Blade7#6-32 Locking Nuts* (2 Required)8Motor Mounting Bracket9Motor Assembly(Includes Key Nos. 6, 7, & 8)10Ductfree Filter11Filter Retainer12Nameplate - Black17 Nameplate - WhiteNameplate - Bisque132-Speed Motor Switch - Black2-Speed Motor Switch - White2-Speed Motor Switch - Bisque14Light Switch - BlackLight Switch - WhiteLight Switch - Bisque15Motor Receptacle with Wires16#10-32 x 1/2 Green Ground Screw*17Grommet**Light Bulb, 75 Watt (not included)*Order service parts by "KEY NO."* Standard Hardware. May be purchased locally.** Not Illustrated.This warranty does not cover the following:1.Products with original serial numbers that have been removed, altered or cannot be readily determined.2. Product that has been transferred from its original owner to another party or removed outside the USA orCanada.3. Rust on the interior or exterior of the unit.4. Products purchased "as-is" are not covered by this warranty.5. Food loss due to any refrigerator or freezer failures.6.Products used in a commercial setting.7. Service calls which do not involve malfunction or defects in materials or workmanship, or for appliancesnot in ordinary household use or used other than in accordance with the provided instructions.8. Service calls to correct the installation of your appliance or to instruct you how to use your appliance.9. Expenses for making the appliance accessible for servicing, such as removal of trim, cupboards, shelves, etc.,which are not a part of the appliance when it is shipped from the factory. 10.Service calls to repair or replace appliance light bulbs, air filters, water filters, other consumables, or knobs,handles, or other cosmetic parts.11.Surcharges including, but not limited to, any after hour, weekend, or holiday service calls, tolls, ferry tripcharges, or mileage expense for service calls to remote areas, including the state of Alaska.12. Damages to the finish of appliance or home incurred during installation, including but not limited to floors,cabinets, walls, etc.13.Damages caused by: services performed by unauthorized service companies; use of parts other than genuineElectrolux parts or parts obtained from persons other than authorized service companies; or external causes such as abuse, misuse, inadequate power supply, accidents, fires, or acts of God.DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIESCUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR OR REPLACEMENT AS PROVIDED HEREIN. CLAIMS BASED ON IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW, BUT NOT LESS THAN ONE YEAR. ELECTROLUX SHALL NOT BE LIABLE FOR CONSEQUENTIAL OR INCIDENTAL DAMAGES SUCH AS PROPERTY DAMAGE AND INCIDENTAL EXPENSES RESULTING FROM ANY BREACH OF THIS WRITTEN LIMITED WARRANTY OR ANY IMPLIED WARRANTY . SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES, SO THESE LIMITATIONS OR EXCLUSIONS MAY NOT APPLY TO YOU. THIS WRITTEN WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS. YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM STATE TO STATE.Keep your receipt, delivery slip, or some other appropriate payment record to establish the warranty period should service be required. If service is performed, it is in your best interest to obtain and keep all receipts.Service under this warranty must be obtained by contacting Electrolux at the addresses or phone numbers below.Your appliance is covered by a one year limited warranty . For one year from your original date of purchase,Electrolux will pay all costs for repairing or replacing any parts of this appliance that prove to be defective in materials or workmanship when such appliance is installed, used, and maintained in accordance with the provided instructions.This warranty only applies in the USA and Canada. In the USA, your appliance is warranted by Electrolux Major Appliances North America, a division of Electrolux Home Products, Inc. In Canada, your appliance is warranted by Electrolux Canada Corp. Electrolux authorizes no person to change or add to any obligations under this warranty. Obligations for service and parts under this warranty must be performed by Electrolux or an authorized service company. Product features or specifications as described or illustrated are subject to change without notice.USA1.800.944.9044Electrolux Major Appliances North America P .O. Box 212378 Augusta, GA 30907Canada1.800.668.4606Electrolux Canada Corp.5855 Terry Fox WayMississauga, Ontario, CanadaL5V 3E4ExclusionsIf You Need Service。

燃 油 系 统EQJ27A-16-00-0002112117346581092 燃油系统原理及性能参数2.1机车燃油系统原理如图所示。

柴油机工作时，燃油泵电机组从燃油箱将燃油吸入燃油粗滤器，经过粗滤后，进入燃油泵，经燃油泵加压后进入燃油精滤器。

经过精滤的燃油再分别进入柴油机左、右燃油总管，最后进入各喷油泵及喷油器，为柴油机各缸提供燃料。

剩余的燃油，由柴油机左，右燃油总管汇总后，超过一定压力(0.18MPa ~0.25 MPa )顶开调压阀流回燃油箱。

为保护燃油泵电机组不致过载，在燃油泵出油管上设置一个调压阀(调压值0.3MPa±0.05 MPa )。

在冬季严寒季节，需要加热燃油时，可开启燃油预热器进、出水管路上的拉接塞门，通过燃油预热器加热燃油。

2.2机车燃油系统设置两台单独控制的燃油泵电机组，可以充分保证柴油机安全可靠地工作。

燃油泵由直流电机直接驱动，当柴油机不工作时由蓄电池供电；当柴油机工作时，由机车辅助发电机供电，为了使两台燃油泵电机组互不干扰和柴油机停机时燃油不倒流，在各燃油泵出口管路上设置了止回阀。

3 燃油系统检修技术要求3.1 检修范围3.1.1 燃油粗滤器。

3.1.2 燃油泵电机组及预热锅炉燃油泵电机组。

3.1.3 燃油预热器。

3.1.4 压力表、胶管、各管件。

3.2 拆装方法3.2.1 用管钳或专用扳手拆下燃油系统各管；3.2.2 用板手拆下燃油粗滤器、燃油泵电机组、燃油预热器、预热锅炉燃油泵电机组；3.2.3 用管钳或专用扳手拆下各塞门、压力表。

3.3 试验方法3.3.1 压力表应定期校检,如果损坏应及时更换。

3.3.2 各管件进行0.5MPa的水压试验，保压5min不许泄漏。

4 燃油系统装配技术要求4.1 各管接头及接头体必须紧固,不得泄漏,管卡安装牢固,各管之间、管路与车体各件之间不许碰磨；4.2 各管件及配件内部不得有异物，应保持清洁；4.3 车架下面的管路包扎保温泡棉；4.4 机车燃油系统组装后进行0.5MPa的压力试验，保压5min不许泄漏。

YJ系列液体燃油加热器目录一、系统介绍二、技术参数三、产品结构及工作原理四、配套安装及使用注意事项五、使用方法六、故障分析及排除措施七、维护与保养附图：管路连接图一. 系统介绍：YJ系列燃油液体加热器是与发动机相独立的采暖设备，是通过燃烧换热原理，加热循环系统内冷却介质的加热器产品。

与一般水暖暖风机不同，在发动机不开动的情况下，也可以供车厢内取暖。

它为全自动控制，其控制部分具有低温启动、高温停止、重复点火、故障报警停机等功能，整机采用不锈钢焊接，耐腐蚀性强，使用寿命长，并具有热效率高、升温快、污染小、乘坐舒适、无异味、噪音低、不干燥、节油等优点。

加热器在具有给车厢采暖功能的同时，还具有给水冷发动机作低温预热的功能，它能自动地将冷却液温度恒定在65℃～ 85℃之间。

冬季使用本机预热发动机，可显著降低发动机磨损、油耗和大气污染，延长发动机寿命。

二. 技术参数：1．热流量：11.6kw耗油量：1.23kg/h水泵流量：30L/min温度控制：防冻液温度65～85℃电瓶压降：约0.04V/h（使用180Ah、24V蓄电池）。

水泵功率120W，主电机功率30W可以直接从油箱取油，也可以配专用油箱（本机自带油泵吸油）2．外形尺寸：540×300×300mm安装尺寸：装配孔 M12螺纹孔装配尺寸：250×130mm安装在车身主车架上，可以在挂在车架两侧（油箱后侧），或者车架中间（万向十字接头上方）。

操纵面板尺寸：86×58×60mm1 2 3 4 5 6 7 8 9图310 1112 13 14 15 16 17 18 19图41.电器控制盒2.橡胶塞3.点火塞4.放气阀5.进水温度传感器6.降压电阻7.出水温度传感器8.出水口9.火焰温度传感器10.水泵及电机11.进水口12.放水塞13.主支架14.水泵支架15.电磁阀进油管16.电磁阀17.电磁阀回油管18. 电磁阀出油管19.端盖原理：电动机带动油泵、助燃风扇及雾化器转动。

东风小康k07燃油系统维修手册（实用版）目录1.东风小康 K07 燃油系统概述2.燃油系统的主要部件3.燃油系统的维修流程4.燃油系统的故障诊断与处理5.燃油系统的维护保养建议正文【东风小康 K07 燃油系统概述】东风小康 K07 是一款备受欢迎的紧凑型轿车，其燃油系统是保证车辆正常行驶的关键组成部分。

燃油系统主要负责将汽油从油箱输送到发动机燃烧室，并通过喷油嘴将汽油喷射到燃烧室内，以确保发动机可以高效燃烧。

【燃油系统的主要部件】燃油系统的主要部件包括：油箱、燃油泵、燃油滤清器、喷油嘴、高压油管、低压油管、燃油压力调节器等。

这些部件在燃油系统中各自承担着重要的作用，协同工作以保证发动机可以正常燃烧。

【燃油系统的维修流程】1.首先，检查燃油泵工作是否正常，如有异常需进行更换或维修。

2.检查燃油滤清器是否堵塞，如堵塞需及时更换。

3.检查高压油管、低压油管是否破损或漏油，如有破损或漏油现象需及时更换。

4.检查喷油嘴是否正常工作，如有堵塞或漏油需进行清洗或更换。

5.检查燃油压力调节器是否正常工作，如有异常需进行维修或更换。

【燃油系统的故障诊断与处理】1.发动机启动困难：可能是燃油泵故障或燃油滤清器堵塞，需检查燃油泵和燃油滤清器。

2.发动机加速无力：可能是喷油嘴堵塞或燃油压力调节器故障，需检查喷油嘴和燃油压力调节器。

3.怠速抖动：可能是高压油管、低压油管破损或漏油，需检查高压油管、低压油管。

【燃油系统的维护保养建议】1.定期更换燃油滤清器，确保燃油系统清洁。

2.定期检查燃油泵、喷油嘴、高压油管、低压油管等部件工作是否正常。

3.注意燃油箱的清洁，避免杂质进入燃油系统。

通过以上内容，我们可以了解到东风小康 K07 燃油系统的基本情况以及维修流程。

正常燃烧
18
在此京威公司对各位给予的帮 助表示衷心的感谢！！！
19
ቤተ መጻሕፍቲ ባይዱ
13
电磁油泵
本机所配电磁油泵为脉冲泵， 燃油按照箭头方向出油，不可 直接接24V电。 在预热程序完毕后，主电机运 转时，电磁油泵会有脉冲动作 （像脉搏跳动），此时测量油 泵端电压会瞬时变化，如果燃 油没有结蜡，点火塞正常预热， 加热器正常燃烧。 如果油泵没有动作，需先检查 油泵有没有电，如果有电，则 更换油泵。 如果没有电，则检查超温保险 线是否脱落，虚接，超温保险 两端是否有电，如果一端有电， 则更换超温保险。如果没有电， 则更换控制盒
14
加热器管路循环
加热器主要靠机器上的水泵进 行强制循环，请保证使用合适 的防冻液，避免由于防冻液冻 住或者粘稠造成水泵电机电流 过大而引起的烧保险情况 尽量避免加热器的水暖管路遮 挡加热器进排气口，影响加热 器的正常燃烧 加热器管路不要有折死弯，憋 死等循环不畅现象，这样极易 造成加热器机体温度过高，频 繁启动的现象 如果加热器机体温度很高，而 上车散热器的出风温度不高， 请检查散热器的进出水管温度 是否相当，避免散热器出现堵 死不循环现象
5
绿色水泵指示灯示意图
红色正常燃烧指示灯示意图
6
故障代码表
7
如自检程序结束后60秒加热器不启动而控制面板开关板上的横条指示灯 交替闪烁（00011，俗称3短2长）请检查主车电瓶电压。以下视频为电 压低故障演示00011.
双击播放视频
8
如果是加装的车辆，请一定要注意加热器排气管下面的距离不能小于300mm，否 则会造成加热器燃烧后冒很大的黑烟，不好点火，使用一段时间后会积碳严重， 有的客户将垫支撑腿的木方放在排气管下面，使用时会影响加热器的正常燃烧。

汽车燃油加热器 简明使用维修手册河北宏业永盛汽车加热器股份有限公司2011年7月使用燃油加热器前请仔细阅读本手册，本手册适用于YJ型、YJP型加热器的使用与维修。

一、YJ型加热器及零部件二、YJP型加热器及零部件三、燃油加热器使用注意事项四、YJ型燃油加热器常见故障与排除五、YJP型燃油加热器常见故障与排除六、日常检查与保养维护七、主要零部件的拆卸如在安装、使用、维修过程中如有疑问请拨打售后服务电话：0317-*******-8262234一、YJ 加热器与主要零部件过热传感器冷却泵二、YJP型加热器及零部件：电磁阀点火电极燃油泵预热管三、燃油加热器使用注意事项：1、加热器油路系统中应使用与环境温度相适应牌号的柴油；加热器循环系统内应使用与环境温度相适应牌号的防冻液。

（1）天气转冷时，油箱要及时更换对应标号的柴油或煤油，否则会引起加热器故障。

更换柴油后，打开加热器，使其工作至少3分钟，使油路全部充满更换后的柴油。

柴油标号参见下表：环境温度 柴油标号5℃ — -5℃ -10#-5℃ — -15℃ -20#-15℃— -30℃ -35#-35℃及其以下 -50#（2）天气转冷时，请确认更换对应标号的防冻液，否则会导致加热器损坏。

加注防冻液时，必须先打开加热器放气阀及管路放气阀，待放气阀尤其是加热器放气阀处无气体冒出时，关闭放气阀，打开加热器水泵开关，打开汽车发动机，继续加注，直至循环系统内充满冷却液介质为止。

防冻液标号参见下表：环境温度 防冻液标号5℃—— -25℃ -30#-25℃以下 -35# （或更低标号）2、冲洗车辆时，禁止用水枪对安装加热器位置冲洗，否则会引起加热器故障。

3、严禁利用车辆总电源开关关闭加热器，以防止主机内部过热，要先关闭加热器开关，3-5分钟后，待加热器开关绿色指示灯熄灭后，方可关闭车辆总电源，严禁加热器开关指示灯亮着断掉加热器电源。

四、YJ型燃油加热器常见故障与排除故障现象 原因分析 排除措施加热器开机后无法点火、排烟口滴油电热塞损坏 检查更换电热塞加热器开机后点不着火，指示灯闪一长五短1、油管堵或主油箱内缺油2、油管接头密封不良，漏气3、电磁阀打不开4、助燃风口堵塞5、点火传感器故障1、疏通油路，油箱加油2、紧固接头卡子3、检查故障，更换电磁阀4、清理助燃风口5、更换或调整点火传感器加热器在高原等地区着火，但工作过程中持续冒黑烟 进风量不足调整进风口（增大进风）加热器到温度不停机 1、水温传感器故障 1、用万用表检测水2、传感器位置不能正确感应实际循环系统的温度 温传感器两端，停机时电压超出 1.93±0.1伏，即为传感器故障。

东风小康k07燃油系统维修手册摘要：一、东风小康K07燃油系统简介1.燃油系统的组成2.燃油系统的工作原理二、燃油系统的维修1.维修前的准备工作2.燃油泵的检查与更换3.喷油器的检查与更换4.油压调节器的检查与更换5.燃油滤清器的检查与更换6.油轨和油箱的检查与维修三、燃油系统的故障排除1.燃油泵故障2.喷油器故障3.油压调节器故障4.燃油滤清器故障5.油轨和油箱故障四、燃油系统的日常维护1.定期更换燃油滤清器2.定期检查燃油泵3.定期检查喷油器4.定期检查油压调节器正文：东风小康K07燃油系统维修手册详细介绍了该车型的燃油系统组成、工作原理以及维修方法。

燃油系统是汽车的重要部分，它负责将燃油从油箱输送到发动机燃烧室，为汽车提供动力。

在维修燃油系统之前，需要做好充分的准备工作，包括确保车辆熄火、断开电源、使用合适的工具等。

接下来，需要对燃油系统的主要部件进行检查和更换。

首先，要检查燃油泵，它是燃油系统的核心部件，负责将燃油从油箱输送至发动机。

如果燃油泵出现故障，可能导致汽车无法启动或行驶过程中熄火。

检查燃油泵时，需要检查其连接线路、泵体是否有泄漏以及泵的工作声音是否正常。

如果燃油泵需要更换，应选择适合该车型的燃油泵，并按照规定的步骤进行安装。

其次，要检查喷油器，它是燃油系统中将燃油雾化的关键部件。

喷油器的故障可能导致发动机运行不稳定、油耗增加等问题。

检查喷油器时，需要检查其喷油孔是否堵塞、喷油量是否正常以及连接线路是否良好。

如果喷油器需要更换，应选择原厂配件，并按照安装说明进行操作。

此外，还要检查油压调节器，它负责调节燃油系统的油压，保证燃油系统在合适的压力范围内工作。

油压调节器的故障可能导致油压过高或过低，影响发动机的正常运行。

检查油压调节器时，需要检查其连接线路、调节螺钉以及油压表的读数是否正常。

燃油滤清器负责过滤燃油中的杂质，防止喷油器、燃油泵等部件堵塞。

需要定期检查燃油滤清器的工作状态，并及时更换。
