悬浮聚合法生产聚氯乙烯工艺流程图一、聚合工艺世界上PVC的主要生产方法有4种：悬浮法、本体法、乳液法和微悬浮法。

其中以悬浮法生产的PVC占PVC总量的近90%，在PVC生产中占重要地位，近年来，该技术已取得突破进展。

1.本体聚合生产工艺主要特点是反应过程中不需要加水和分散剂。

聚合分2步进行，第一步在预聚釜中加入定量的VCM单体、引发剂和添加剂，经加热后在强搅拌（相对第二步聚合过程）的作用下，釜内保持恒定的压力和温度进行预聚合。

当VCM的转化率达到8%-12%停止反应，将生成的“种子”送入聚合釜内进行第二步反应。

聚合釜在接收“种子”后，再加入一定量的VCM单体、添加剂和引发剂，在这些“种子”的基础上继续聚合，使“种子”逐渐长大到一定的程度，在低速搅拌作用下，保持很定的压力进行聚合反应。

当转化率达到60%-85%（根据配方而定）时终止反应，并在聚合釜中脱气、回收未反应的单体，而后在釜内汽提，进一步脱除残留在PVC粉料中的CVM，最后经送风系统将釜内PVC粉料送往分级、均化和包装程序。

2.乳液聚合生产工艺氯乙烯乳液聚合方法的最终产品为制造聚氯乙烯增塑糊所用的聚氯乙烯糊树脂（E-PVC)，工业生产分两个阶段：第一阶段聚氯乙烯单体经乳液聚合反应生成聚氯乙烯乳胶，它是直径0.1-3μm聚氯乙烯初级粒子在水中的悬浮乳状液。

第二阶段将聚氯乙烯乳胶，经喷雾干燥得到产品聚氯乙烯糊树脂，它是初级粒子聚集而成得直径为1-100μm，主要是20-40μm的聚氯乙烯次级粒子。

这种次级粒子与增塑剂混合后，经剪切作用崩解为直径更小的颗粒而形成不沉降的聚氯乙烯增塑糊，工业上称之为聚氯乙烯糊。

3.悬浮聚合生产工艺悬浮法PVC生产技术易于调节品种，生产过程易于控制，设备和运行费用低，易于大规模组织生产而得到广泛的应用，成为诸多生产工艺中最主要的生产方法。

在工业生产PVC时，以悬浮法产量最大，悬浮法生产具有设备投资少和产品成本低等优点。

现代煤化工工艺路线总图煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）主反应：CO+2H2=CH3OH+102.5KJ/mol（2）副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molCO+3H2=CH4+H2O+115.6 KJ/mol4CO+8H2=C4H9OH+3H2O+49.62 KJ/molCO2+H2=CO+H2O-42.9 KJ/mol2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。

3、CO变换反应CO+H2O(g)=CO2+H2 （放热反应）4、水煤气组分与甲醇合成气组分对比气体种类气体组分（%）CO H2CO2CH4水煤气37.350.0 6.50.3甲醇合成29.9067.6429.900.1气天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式：CH4+H2O=CH3OH+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。

由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。

3、蒸汽转化反应CH4+H2O(g)=CO+H2（强吸热反应）4、纯氧部分氧化反应2CH4+O2=2CO+4H2+35.6kJ/molCH4+O2=CO2+2H2+109.45 kJ/molCH4+O2=CO2+H2O+802.3 kJ/mol5、天然气组分与甲醇合成气组分对比气体种气体组分（%）类CO H2CO2CH4天然气----------- 3.296.2甲醇合29.9067.6429.900.1成气石油化工、煤炭化工产品方案对比（生产烯烃）以天然气（或煤气）为原料的MTO技术流程煤制烯烃主要工艺流程以天然气（或煤炭）为原料的MTP技术流程煤液化是把固体煤通过化学加工过程，使其转化成为液体燃料、化工原料和产品的先进洁净煤技术。

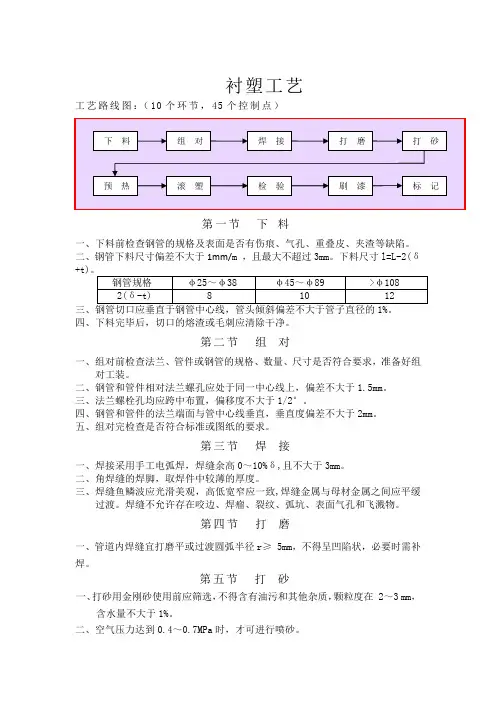

衬塑工艺工艺路线图：（10个环节，45个控制点）下料组对焊接打磨打砂预热滚塑检验刷漆标记第一节下料一、下料前检查钢管的规格及表面是否有伤痕、气孔、重叠皮、夹渣等缺陷。

二、钢管下料尺寸偏差不大于1mm/m ，且最大不超过3mm。

下料尺寸l=L-2(δ+t)。

钢管规格φ25～φ38 φ45～φ89 >φ1082(δ-t) 8 10 12三、钢管切口应垂直于钢管中心线，管头倾斜偏差不大于管子直径的1%。

四、下料完毕后，切口的熔渣或毛刺应清除干净。

第二节组对一、组对前检查法兰、管件或钢管的规格、数量、尺寸是否符合要求，准备好组对工装。

二、钢管和管件相对法兰螺孔应处于同一中心线上，偏差不大于1.5mm。

三、法兰螺栓孔均应跨中布置，偏移度不大于1/2°。

四、钢管和管件的法兰端面与管中心线垂直，垂直度偏差不大于2mm。

五、组对完检查是否符合标准或图纸的要求。

第三节焊接一、焊接采用手工电弧焊，焊缝余高0～10%δ,且不大于3mm。

二、角焊缝的焊脚，取焊件中较薄的厚度。

三、焊缝鱼鳞波应光滑美观，高低宽窄应一致,焊缝金属与母材金属之间应平缓过渡。

焊缝不允许存在咬边、焊瘤、裂纹、弧坑、表面气孔和飞溅物。

第四节打磨一、管道内焊缝宜打磨平或过渡圆弧半径r≥ 5mm，不得呈凹陷状，必要时需补焊。

第五节打砂一、打砂用金刚砂使用前应筛选，不得含有油污和其他杂质，颗粒度在 2～3 mm，含水量不大于1%。

二、空气压力达到0.4～0.7MPa时，才可进行喷砂。

三、钢管及管件待衬表面应喷砂去除毛刺、锈迹及其它杂物，并不允许有尖棱角和锯齿性飞溅。

待衬面出现均一的色彩，内外表面无锈色为合格。

然后吹尽管道内沙砾。

四、打砂后宜在24小时内衬塑。

当超过24小时后，要检查表面质量，合格后方可预热。

五、当出口端喷嘴磨损量超过原始半径20%时，喷嘴不得继续使用。

第六节预热一、预热前，清理掉管内杂物，不允许有残留物。

二、钢管、管件的预热温度，一般取285℃-330℃（表面实测温度一般不超过300℃）。
