电阻应变式称重传感器原理

电阻应变式传感器的工作原理电阻应变式传感器，也被称为应变计，是一种常用的力、压力、应变等物理量测量的传感器。

其工作原理基于电阻在物体受力或受压变形过程中产生的应变效应，通过测量电阻值的变化来获得被测物理量的大小。

电阻应变式传感器的核心是电阻应变片。

电阻应变片是一种金属或半导体材料制成的薄片，具有良好的弹性和导电性能。

当被监测的物体受到外界力或压力作用时，电阻应变片发生形变，导致其长度、宽度和厚度的变化，从而引起导体横截面内电阻的变化。

根据应变片的布置方式，电阻应变式传感器可以分为单元式和桥式两种类型。

单元式电阻应变式传感器由一个单独的应变片组成。

该传感器在应变片上通过导线连接一个外部电路，通过测量电阻值的变化来间接反映物体受力或受压的大小。

当外界力或压力作用于物体，应变片发生形变，其电阻值变化，从而引起电路中的电压或电流变化。

通过测量电压或电流的变化，可以计算出物体所受力或受压的大小。

桥式电阻应变式传感器采用四个相互连接的应变片来组成一个电阻应变式桥。

四个应变片分为两个对称组，每个组内的应变片两两布置在物体上。

通过选择不同的应变片材料和布置方式，可以使得一组应变片在被测物体拉伸变形时电阻值增加，另一组应变片在被测物体压缩变形时电阻值增加。

这样，当物体受到外界力或压力作用时，会引起电阻值的变化，从而导致电桥的不平衡。

利用电桥供电电压一定的特性，可以通过测量电桥的输出信号来计算被测物体的力或压力大小。

为了提高传感器的灵敏度和准确度，通常会对应变片进行补偿和校准。

补偿方法主要包括温度补偿和应变片的附加电路设计。

温度补偿可通过在应变片上安装温度传感器来实现，以消除温度变化对测量结果的影响。

应变片的附加电路设计可通过配备稳压电源和电桥调零电路来提高传感器的准确度。

电阻应变式传感器具有结构简单、响应速度快、可进行在线测量等优点。

它广泛应用于测力仪器、压力传感器、称重仪器、位移测量仪器等各个领域。

然而，电阻应变式传感器也存在不足之处，如对温度敏感、易受外界干扰等问题，需要在实际应用中进行合理的设计和使用，以确保测量结果的准确性和可靠性。

称重传感器的原理及应用1.压阻式原理压阻式称重传感器是最简单、最常见的一种称重传感器，它基于材料的电阻值与受力大小成正比关系。

在压阻式称重传感器中，传感器材料内部有一个弹性薄膜，当物体施加力后，薄膜产生变形，从而导致电阻值的变化。

通过测量电阻值的变化，可以推算出物体的重量。

2.应变电阻式原理应变电阻式称重传感器基于材料的应变与受力大小成正比关系。

在应变电阻片上有一个电阻片电桥，当物体施加力后，应变电阻片产生应变，从而导致电桥产生电阻的变化。

使用一个称重传感器时，当物体施加在传感器上时，电桥电阻会发生改变，通过测量电阻值的变化，可以计算出物体的重量。

3.电磁式原理电磁式称重传感器基于洛伦兹力原理。

当物体施加在传感器上时，它会改变传感器内部的电流分布，从而使得电磁感应力发生变化。

通过测量电磁感应力的变化，可以推断出物体的重量。

4.电容式原理电容式称重传感器基于电容值与物体间隙大小成反比关系。

在电容式称重传感器中，传感器内部有两块电容板，当物体施加力后，两块电容板之间的间隙发生变化，从而导致电容值的变化。

通过测量电容值的变化，可以计算出物体的重量。

除了以上的原理，还有其他一些新型的称重传感器技术，如声波称重、振动称重等。

称重传感器在工业中的应用非常广泛，例如在电子秤、汽车称重系统、电子配料秤、自动化生产线中的物体检测、控制等方面。

此外，医疗领域也使用称重传感器来测量患者的体重、服用药物的剂量等。

在农业领域，称重传感器被应用在农作物、饲料、鱼虾等的称重中，帮助农民掌握产品的重量和质量情况，以便进行适当的加工和销售。

另外，称重传感器还被用于交通领域中的过磅站和重量限制检测。

总之，称重传感器是一种非常重要的传感器设备，它通过转换物体重力作用为电信号，实现了对物体质量或重量的测量。

它的应用领域广泛，可以帮助人们实现精确、高效的称重操作。

电阻应变片称重传感器工作原理电阻应变片称重传感器工作原理解析1. 什么是电阻应变片称重传感器？电阻应变片称重传感器是一种常用于测量物体重量或受力情况的传感器。

它利用电阻应变片的特性来实现力的测量，并将其转换为电信号输出。

2. 电阻应变片的基本原理电阻应变片，简称应变片，是一种金属片或薄膜，其阻值随着受力情况发生变化。

当物体受到外力作用时，应变片会发生弯曲或扭转，从而导致其电阻值发生变化。

3. 应变片与电桥电路的结合为了精确测量应变片的电阻值变化，常将其与电桥电路结合使用。

电桥电路由四个电阻元件组成，一般为电阻应变片和三个精确的固定电阻。

无激励电桥电路在无激励电桥电路中，电桥两端施加相同的电压，应变片作为一个变阻器插入电桥电路，根据其受力情况引起的电阻值变化，电桥会产生一个微小的输出电压。

通过测量这个输出电压的大小，可以推算出物体所受的力或重量。

有激励电桥电路有激励电桥电路则在无激励电桥电路的基础上添加了一个激励电源。

激励电源为电桥施加一个恒定的电压，使得电桥处于工作状态，提高了灵敏度和测量精度。

4. 使用电阻应变片称重传感器的注意事项•选用合适的电阻应变片，根据具体应用需求选择金属片或薄膜。

•搭配适宜的电桥电路，根据实际测量要求选用无激励或有激励电桥电路。

•注意电阻应变片的安装方式和位置，确保准确测量力或重量。

•防止电阻应变片的过载和机械损坏，避免影响传感器的工作性能。

结论通过电阻应变片与电桥电路的结合，电阻应变片称重传感器能够准确地测量物体的重量或受力情况。

这种传感器具有简单、可靠的特点，被广泛应用于工业生产、航空航天、交通运输等领域。

了解其工作原理和使用注意事项，能够更好地应用电阻应变片称重传感器进行实际生产和测量工作。

5. 电阻应变片的灵敏度和线性度在使用电阻应变片称重传感器时，我们需要关注其灵敏度和线性度。

灵敏度是指传感器输出信号对于输入信号变化的反应程度。

对于电阻应变片称重传感器来说，灵敏度可以通过应变片的量程值来表示。

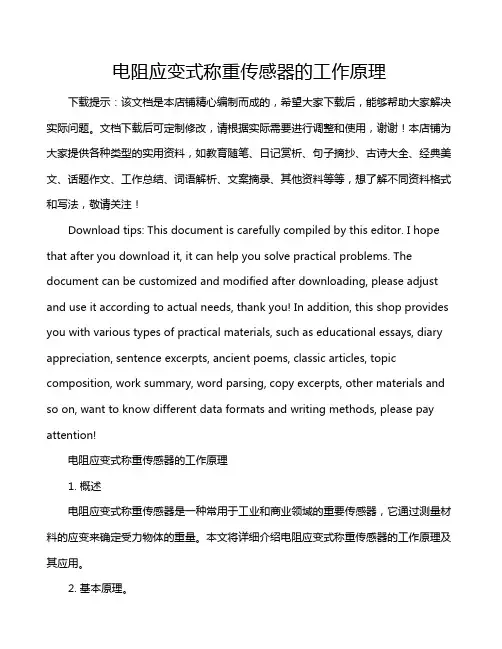

电阻应变式称重传感器的工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电阻应变式称重传感器的工作原理1. 概述电阻应变式称重传感器是一种常用于工业和商业领域的重要传感器，它通过测量材料的应变来确定受力物体的重量。

电阻应变式称重传感器的设计《自动检测技术及仪表》课程设计题目:电阻应变式称重传感器的设计学院:专业:年级:姓名:学号:目录摘要 (2)一、称重传感器 (2)1、简介 (2)2、种类 (3)二、电阻应变式称重传感器及其设计 (3)1、电阻应变式称重传感器简介及工作原理 (3)2、传感器的设计概述 (5)3、设计传感器的工作原理 (6)4、传感器弹性元件结构 (7)5、传感器测量电路 (8)6、传感器的特性 (9)7、称重传感器常用技术参数 (11)8、传感器设计相关参数选择 (13)9、应用技术及应用领域 (16)三、总结 (17)四、参考资料 (17)1摘要称重传感器是电子衡器的核心部件，随着称重传感器技术不断发展和应用领域不断扩大，传感器越来越为人们所关注。

本文通过对传感器工作原理、分类及应用等的分析，介绍了一种基于双孔梁称重的电阻应变式传感器。

它可称量被试木材在某一时刻的重量，以计算该试材在该时刻的含水率。

该方法的准确度和稳定性不受木材材性影响，且与木材含水率不均性无关。

一、称重传感器1、简介称重传感器是知识密集、技术密集和技巧密集型的高技术产品。

研制和生产所涉及的内容多、离散大，技术密集程度高，边缘学科色彩浓，是多种学科相互交叉、相互渗透的结晶。

称重传感器是一种将质量信号转变为可测量的电信号输出的装置。

用传感器先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。

在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。

随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重2量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器。

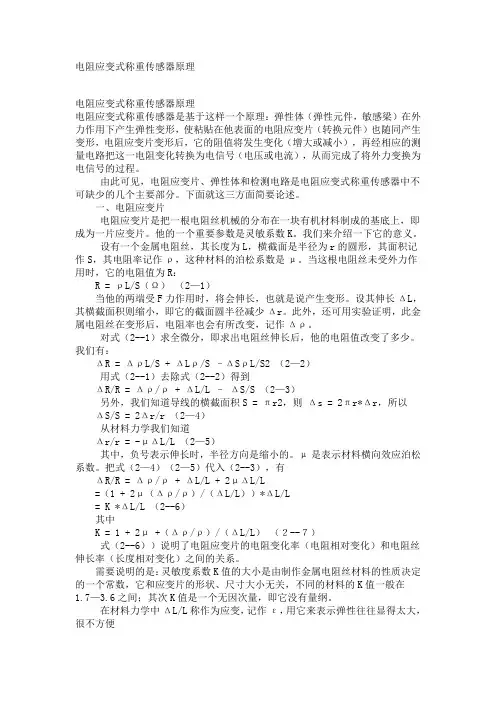

电阻应变式称重传感器原理电阻应变式称重传感器原理电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。

由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。

下面就这三方面简要论述。

一、电阻应变片电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。

他的一个重要参数是灵敏系数K。

我们来介绍一下它的意义。

设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。

当这根电阻丝未受外力作用时，它的电阻值为R：R = ρL/S（Ω）（2—1）当他的两端受F力作用时，将会伸长，也就是说产生变形。

设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。

此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。

对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。

我们有：ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2）用式（2--1）去除式（2--2）得到ΔR/R = Δρ/ρ + ΔL/L –ΔS/S （2—3）另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以ΔS/S = 2Δr/r （2—4）从材料力学我们知道Δr/r = -μΔL/L （2—5）其中，负号表示伸长时，半径方向是缩小的。

μ是表示材料横向效应泊松系数。

把式（2—4）（2—5）代入（2--3），有ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L=（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/L= K *ΔL/L （2--6）其中K = 1 + 2μ +（Δρ/ρ）/（ΔL/L）（２--７）式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。

电阻应变式称重传感器原理电阻应变式称重传感器原理电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。

由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。

下面就这三方面简要论述。

一、电阻应变片电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。

他的一个重要参数是灵敏系数K。

我们来介绍一下它的意义。

设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。

当这根电阻丝未受外力作用时，它的电阻值为R：R = ρL/S（Ω）（2—1）当他的两端受F力作用时，将会伸长，也就是说产生变形。

设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。

此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。

对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。

我们有：ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2）用式（2--1）去除式（2--2）得到ΔR/R = Δρ/ρ + ΔL/L –ΔS/S （2—3）另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以ΔS/S = 2Δr/r （2—4）从材料力学我们知道Δr/r = -μΔL/L （2—5）其中，负号表示伸长时，半径方向是缩小的。

μ是表示材料横向效应泊松系数。

把式（2—4）（2—5）代入（2--3），有ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L=（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/L= K *ΔL/L （2--6）其中K = 1 + 2μ +（Δρ/ρ）/（ΔL/L）（２--７）式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。

称重传感器原理称重传感器是一种用于测量质量或重量的传感器。

它广泛应用于工业、商业和科学领域，如物流、汽车工业、医疗设备等。

称重传感器的原理主要基于物体质量和重力之间的关系。

称重传感器的原理可以分为压阻式、应变式和电磁式三种。

下面将详细介绍这三种原理。

1. 压阻式原理：压阻式称重传感器基于材料压阻效应。

当外力作用于传感器时，其周围的应变体发生变形，从而导致电阻变化。

该传感器通常由硅材料制成，其中包含敏感元件和电桥电路。

外力作用于敏感元件，使其发生变形，从而改变电桥电路中电阻的值，进而测量出物体的重量。

2. 应变式原理：应变式称重传感器基于应变计的原理。

应变计是一种可以测量物体表面应变的传感器。

当物体受到外力作用时，它会产生应变。

应变计将应变转化为电阻变化，通过测量电阻变化来确定重量。

这种传感器通常由弹性材料制成，表面附着应变计。

当物体施加力时，应变计变形，其电阻的值也随之改变。

3. 电磁式原理：电磁式称重传感器基于电磁力的原理。

传感器通过一个悬挂的金属弹簧和一个磁铁组成，当物体放置在传感器上时，物体的重力将弹簧产生位移。

磁铁受到弹簧的位移而移动，从而改变电感器的电感值。

通过测量电感值的变化，可以确定物体的重量。

无论使用哪种原理，称重传感器在使用过程中还需要一些辅助设备，例如放大器和模拟/数字转换器，以便将传感器获得的信号转化为读数或数据输出。

总结起来，称重传感器的原理基于物体质量和重力之间的关系，通过测量电阻、应变或电感值的变化来确定物体的重量。

不论是压阻式、应变式还是电磁式原理，它们都在称重领域起到了至关重要的作用。

电阻应变式传感器的工作原理1. 介绍电阻应变式传感器是一种常见的力、压力、扭矩、重量等物理量测量装置。

它通过测量物体受力或变形引起的电阻变化来实现物理量的测量。

本文将详细介绍电阻应变式传感器的工作原理及其应用。

1.1 传感器分类传感器可以根据其工作原理和测量物理量进行分类。

根据工作原理，传感器可以分为电阻、电容、电感、霍尔等类型。

根据测量物理量，传感器可以分为力、压力、温度、光等类型。

1.2 电阻应变式传感器的概述电阻应变式传感器属于电阻型传感器的一种。

它利用电阻材料的应变效应，将外界的力、压力等物理量转换为电阻值的变化。

电阻应变式传感器具有结构简单、精度高、可靠性好的特点，在工业领域得到广泛应用。

2. 原理电阻应变式传感器的工作原理基于电阻材料的应变效应，即当电阻材料受到外界力或压力作用时，材料的几何形状和尺寸发生变化，从而引起电阻值的变化。

2.1 电阻应变效应电阻应变效应是指电阻材料在受到应变作用下，电阻值发生变化的现象。

根据应变的类型，电阻应变效应可以分为拉伸应变效应和压缩应变效应。

拉伸应变效应是指电阻材料受到拉伸力作用后，电阻值增加；压缩应变效应是指电阻材料受到压缩力作用后，电阻值减小。

2.2 应变片电阻应变式传感器通常采用由电阻材料制成的应变片作为敏感元件。

应变片的几何形状和尺寸可以根据测量需求进行设计。

当外界力或压力作用于应变片时，应变片发生应变，从而导致电阻值的变化。

2.3 桥式电路为了能够测量电阻值的变化，电阻应变式传感器通常采用桥式电路进行测量。

桥式电路由四个电阻组成，其中两个电阻为应变片，另外两个电阻为补偿电阻。

当应变片受到力或压力作用时，其电阻值发生变化，从而使桥路出现失衡，产生输出信号。

2.4 输出信号电阻应变式传感器的输出信号通常为电压信号。

输出信号的大小和方向取决于桥路失衡的程度和方向，可以通过增益电路和滤波电路进行信号处理和放大。

3. 应用电阻应变式传感器广泛应用于力学实验、工业自动化、航空航天等领域。

基于电阻应变片的称重传感器设计 -毕业设计毕业设计说明书基于电阻应变片的称重传感器设计班姓学专指导教师：2014年 6 月基于电阻应变片的称重传感器设计摘要随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置。

目前，称重传感器几乎运用到了所有的称重领域。

本文设计了一个电阻应变式的称重传感器。

电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。

本设计的称重传感器就是利用应变片阻值的变化量来确定弹性元件的微小应变，从而利用力，受力面积及应变之间的关系来确定力的大小，进而求得产生作用力的物体的质量。

应变片阻值的变化可以通过后续的处理电路求得。

关键词：称重传感器，弹性体，电阻应变片1 绪论1．1 课题研究的背景现代信息技术的三大基础是信息的拾取、传输和处理技术，也就是传感技术、通信技术和计算机技术，它们分别构成了信息技术系统的“感官”、“神经”、“大脑”。

如果没有“感官”感受信息，或者“感官”迟钝，都难以形成高精度、高反应速度的控制系统。

可见传感器技术是一种和其他多种现代科学技术密切相关的尖端技术。

应变式力传感器用作静态、动态条件下测力或称重，在我国工业生产过程检测与控制、自动计量等领域已大量应用。

随着技术进步以及用现代电子信息技术改造传统产业的深入，其需求量日趋增加。

传感器是测量装置和控制系统的首要环节。

如果没有传感器对原始参数进行精确可靠的测量，那么，无论是信号转换或信息处理，或者最佳数据的显示和控制，都将成为一句空话。

称重传感器工作原理1.原理2.应变式称重传感器的工作原理应变式称重传感器是最常见的称重传感器之一、它由弹性体材料制成，通常为金属。

当物体放置在传感器上时，会导致传感器的弹性体产生应变。

这些应变会在弹性体上产生不均匀的形变，称为应变应力。

应变式称重传感器内置有一个弹性体应变计。

应变计是一种电阻器，其电阻随着应变的产生而变化。

当物体施加在传感器上时，应变计的电阻值会发生变化。

这个变化的电阻值通过电子电路测量并转化为电压或电流信号。

3.压力式称重传感器的工作原理压力式称重传感器是另一种常见的称重传感器。

它是基于物体对传感器产生的压力进行测量的。

传感器内部通常有一个称为压力补偿器的装置，用于减小环境压力对称重测量的影响。

当物体放置在传感器上时，它会对传感器施加压力，通过传感器内部的弹簧装置来产生位移。

该位移通过压电传感器或压阻传感器来测量，这些传感器可以将机械位移转化为电压或电流信号。

4.信号处理称重传感器的信号处理器负责将传感器产生的电压或电流信号转化为实际质量或重量的数值。

这个过程包括校准、放大和滤波。

通过校准，将传感器输出的电压或电流信号与实际加载的重量进行对比，以提高测量精度。

放大器将产生的微弱信号放大到更合适的范围，以便进一步处理和读取。

5.输出设备称重传感器的输出设备可以是数显仪表、电脑、PLC或其他可能需要的设备。

传感器的输出信号经过信号处理后，可以显示在数显仪表上，或通过电气信号传输到电脑或PLC等设备，以实现进一步的数据分析、存储和控制。

综上所述，称重传感器的工作原理是基于物体对传感器产生的应变或压力进行测量，并将其转化为电子信号输出。

该技术在工业、商业、医疗等领域中广泛应用，为准确测量和控制物体重量提供了有效的解决方案。

电阻应变式传感器工作原理
电阻应变式传感器是一种利用电阻值随物体形变而发生变化的传感器，常被用于测量材料的应变或力的大小。

其工作原理基于导电材料在受到应变时电阻值发生变化的特性。

以下是电阻应变式传感器的基本工作原理：
1. 导电材料的特性：电阻应变式传感器通常使用导电性能较好的金属材料，如铜或铂。

这些材料在受到外部应变（例如拉伸或压缩）时，会导致其内部原子结构的变化，从而改变电阻值。

2. 应变引起电阻变化：当导电材料受到应变时，晶格结构发生变化，导致电子流通的路径发生扭曲或拉伸，从而引起电阻值的变化。

这个变化通常是线性的，与应变的大小成正比。

3. 电桥电路：电阻应变式传感器常常被集成到电桥电路中。

电桥电路包括多个电阻，其中一个是电阻应变式传感器。

当传感器受到应变时，其电阻值发生变化，导致整个电桥电路的电阻不平衡。

通过测量电桥电路两个对角线上的电压差，可以确定电阻变化的大小，从而计算出应变的值。

4. 信号放大和处理：电阻应变式传感器输出的信号较小，通常需要进行放大和处理。

使用放大器、滤波器等电子元件来增强和调整传感器输出的信号，以便更准确地测量和记录应变值。

5. 应变测量与力/压力关联：应变是由物体的形变引起的，通过测量电阻应变式传感器的电阻变化，可以间接地得知物体的形变情况。

进一步，通过已知材料的弹性特性，可以将应变转换为物体所受的力或压力值。

总体而言，电阻应变式传感器通过测量导电材料在应变作用下的电阻变化，实现对物体形变的测量，从而可以用于测量受力物体的力或压力。

这种传感器在工程、结构监测和材料测试等领域得到广泛应用。
