电子制作中常用二极管的主要参数及封装丝印二极管是电子电路中常用的元件之一，其在电子电路中可以作为整流、检波、钳位保护等用途。
本文介绍一下电子爱好者搞电子制作时经常用到的一些二极管的主要电参数及封装丝印。
1、常用的整流二极管▲1N4001整流二极管1N4001整流二极管是1N40xx系列中常用的管子，其耐压值为50V，整流电流为1A，在一些低压稳压电源中很常见。
对于直插的1N4001二极管，带有白色色环的那一端为负极（其它型号的直插二极管亦然）。
贴片封装的1N4001的丝印为M1，其参数与直插的1N4001的参数一样。
▲ 贴片1N4001二极管▲1N4007整流二极管1N4007二极管可以说是1N40xx系列中最常用的二极管，该管耐压值为1000V，整流电流为1A，其广泛用于电子镇流器、LED驱动器中作为低频高压整流。
▲贴片1N4007二极管▲1N5408整流二极管1N40xx系列二极管的整流电流为1A，若需要大电流整流，可以选用整流电流为3A的1N54xx的整流二极管。
其中1N5408是该系列中最常用的二极管。
该管的耐压值可达1000V。
▲ 6A10整流二极管▲10A10整流二极管若需要更大电流的整流二极管，可以选用6A10及10A10，它们的耐压值皆为1000V，整流电流分别为6A和10A。
2、常用的肖特基二极管肖特基二极管高频性能良好，正向压降小，多用于开关电源及逆变器中作高频整流。
▲ 1N5819肖特基二极管1N5819肖特基二极管高频性能良好，正向压降低（在0.3V左右），在一些输出电流1A以下的锂电池充电器中很常见。
1N5819的耐压值为40V，整流电流为1A。
▲ 贴片封装的1N5819肖特基二极管▲ 1N5822肖特基二极管▲贴片封装的1N5822肖特基二极管▲ SR360肖特基二极管▲贴片封装的SR360肖特基二极管1N5822和SR360也是常用的肖特基二极管，其整流电流为3A，耐压值分别为40V和60V。

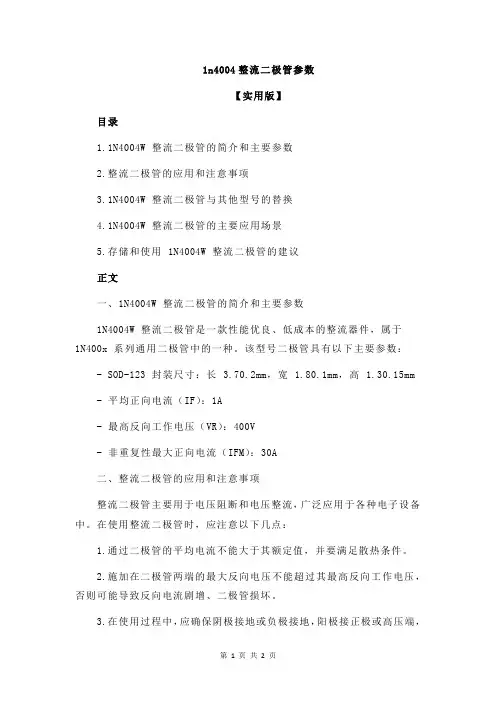

1n4004整流二极管参数【实用版】目录1.1N4004W 整流二极管的简介和主要参数2.整流二极管的应用和注意事项3.1N4004W 整流二极管与其他型号的替换4.1N4004W 整流二极管的主要应用场景5.存储和使用 1N4004W 整流二极管的建议正文一、1N4004W 整流二极管的简介和主要参数1N4004W 整流二极管是一款性能优良、低成本的整流器件，属于1N400x 系列通用二极管中的一种。
该型号二极管具有以下主要参数：- SOD-123 封装尺寸：长 3.70.2mm，宽 1.80.1mm，高 1.30.15mm - 平均正向电流（IF）：1A- 最高反向工作电压（VR）：400V- 非重复性最大正向电流（IFM）：30A二、整流二极管的应用和注意事项整流二极管主要用于电压阻断和电压整流，广泛应用于各种电子设备中。
在使用整流二极管时，应注意以下几点：1.通过二极管的平均电流不能大于其额定值，并要满足散热条件。
2.施加在二极管两端的最大反向电压不能超过其最高反向工作电压，否则可能导致反向电流剧增、二极管损坏。
3.在使用过程中，应确保阴极接地或负极接地，阳极接正极或高压端，电流只能从阳极流向阴极。
三、1N4004W 整流二极管与其他型号的替换1N4004W 整流二极管可以与其他 1N400x 系列二极管互换使用，如1N4005、1N4006、1N4007 等。
但在替换时，需要注意保证二极管的反向电压符合电路要求。
四、1N4004W 整流二极管的主要应用场景1N4004W 整流二极管可用于多种用途，如构建电子设备电源的二极管整流器、阻断电路中不同用途的电压等。
在使用时，应注意不要驱动超过1A 的负载，不要使用 400V 以上的电路。
五、存储和使用 1N4004W 整流二极管的建议在存储 1N4004W 整流二极管时，应确保环境温度在 -55 摄氏度以上和 175 摄氏度以下。
常用二极管型号及参数大全1.塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs1 1A1-1A7 1A 50-1000V 1.1 R-12 1N4001-1N4007 1A 50-1000V 1.1 DO-413 1N5391-1N5399 1.5A 50-1000V 1.1 DO-154 2A01-2A07 2A 50-1000V 1.0 DO-155 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD6 6A05-6A10 6A 50-1000V 0.95 R-67 TS750-TS758 6A 50-800V 1.25 R-68 RL10-RL60 1A-6A 50-1000V 1.09 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-4110 2CP21-2CP29 0.3A 100-1000V 1.0 DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-4112 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-4113 BYW27 1A 200-1300V 1.0 DO-4114 DR202-DR210 2A 200-1000V 1.0 DO-1515 BY251-BY254 3A 200-800V 1.1 DO-201AD16 BY550-200～1000 5A 200-1000V 1.1 R-517 PX10A02-PX10A13 10A 200-1300V 1.1 PX18 PX12A02-PX12A13 12A 200-1300V 1.1 PX19 PX15A02-PX15A13 15A 200-1300V 1.1 PX20 ERA15-02～13 1A 200-1300V 1.0 R-121 ERB12-02～13 1A 200-1300V 1.0 DO-1522 ERC05-02～13 1.2A 200-1300V 1.0 DO-1523 ERC04-02～13 1.5A 200-1300V 1.0 DO-1524 ERD03-02～13 3A 200-1300V 1.0 DO-201AD25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-1526 RM1Z-RM1C 1A 200-1000V 0.95 DO-1527 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-1528 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-1529 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD2.快恢复塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs（1）快恢复塑封整流二极管1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-12 FR10-FR60 1A-6A 50-1000V 1.3 0.15-0.53 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-414 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.5 DO-415 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-416 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-418 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-159 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.411 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-112 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-113 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-4114 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-1515 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-1516 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5（2）SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-152 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-413 SK3-02～30 2A 200-3000V 1.3-4 0.5-1 DO-154 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-415 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41 （3）快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V 1.32 DO-412 2CN2D-2CN2M 0.5A 200-1000V 1.3 2 DO-413 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-155 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-156 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 0.15 R-12 ERA32-02～10 1A 200-1000V 1.3 0.1 DO-413 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-154 ERC30-02～10 1.5A 200-1000V 1.3 0.1 DO-155 ERC32-02～10 3A 200-1000V 1.3 0.1 DO-201AD6 EG01E-EG01C 0.5A 200-1000V 2 0.1 DO-417 EG1E-EG1C 1A 200-1000V 1.8 0.1 DO-418 RG10Z-RG10C 1.2A 200-1000V 2 0.1 DO-159 RG2Z-RG2C 1.5A 200-1000V 1.8 0.1 DO-1510 RG4Z-RG4C 3A 200-1000V 2 0.1 D0-201AD4.超快恢复塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）超快恢复塑封二极管2 SF80-SF160 8-16A 50-600V 0.95-1.4 35 TO-2203 EGP10-EGP50 1-5A 50-200V 1.1 354 ERC38～04-ERC38～10 1A 400-1000V 1.7 50 DO-415 RL2-RL2C 2A 400-1000V 1.7 50 DO-156 RL3-RL3C 3A 400-1000V 1.7 50 DO-201AD7 1H1-1H8 1A 50-1000V 1.1-1.7 50-75 R-18 HER10-HER60 1-6A 50-1000V 1.1-1.7 50-759 HER80-HER160 8-6A 50-1000V 1.1-1.7 50-75 TO-22010 UF10-UF60 1-6A 50-1000V 1.1-1.7 50-7511 EL1Z-EL1 1.5A 200-350V 1.3 50 DO-15（2）MUR超快恢复整流二极管1 MUR120-MUR1120 1A 200-1200V 0.95-1.5 35-50 DO-412 MUR420-MUR4120 4A 200-1200V 0.95-1.6 35-75 DO-201AD3 MUR820-MUR8120 8A 200-1200V 1.3-2.1 35-75 TO-220AC4 MUR1020-MUR10120 10A 200-1200V 1.3-2.1 35-75 TO-220AC5 MUR1520-MUR15120 15A 200-1200V 1.3-2.1 35-75 TO-220AC6 MUR2020-MUR20120 20A 200-1200V 1.3-2.1 35-75 TO-220AB7 MUR3020-MUR30120 30A 200-1200V 1.3-2.1 35-75 TO-247AD8 MUR6020-MUR60120 60A 200-1200V 1.3-2.1 35-75 TO-247AD （3）RHRP、RHRG超快恢复二极管1 RHRP820-RHRP8120 8A 200-1200V 2.1-3.2 35-70 TO-220AC2 RHRP1520-RHRP15120 15A 200-1200V 2.1-3.2 40-75 TO-220AC3 RHRP3020-RHRP30120 30A 200-1200V 2.1-3.2 45-75 TO-220AC4 RHRG3020-RHRG30120 30A 200-1200V 2.1-3.2 45-75 TO-247AC5 RHRG5020-RHRG50120 50A 200-1200V 2.1-3.2 50-100 TO-247AC6 RHRG6020-RHRG60120 60A 200-1200V 2.1-3.2 45-75 TO-247AD （4）BYV29～79、BYT28～79超快恢复二极管1 BYW29-100～200 8A 100-200V 1.1 25 TO-220AC2 BYV29-300～500 9A 300-500V 1.25 60 TO-220AC3 BYQ28 -100～200 10A 100-200V 1.1 20 TO-220AB4 BYT28-300～500 10A 300-500V 1.4 60 TO-220AB5 BYV79-100～200 14A 100-200V 1.3 30 TO-220AC6 BYT79-300～500 14A 300-500V 1.4 60 TO-220AC7 BYV32-100～200 20A 100-200V 1.1 25 TO-220AB8 BYV34-300～500 20A 300-500V 1.1 60 TO-220AB9 BYV42-100～200 30A 100-200V 1.1 28 TO-220AB10 BYV44-300～500 30A 300-500V 1.25 60 TO-220AB5.肖特基整流二极管序号型号IF VRRM VF 外形A V V（1）肖特基塑封整流二极管1 1N5817-1N5819 1A 20-40V 0.45-0.6 DO-412 1N5820-1N5822 3A 20-40V 0.45-0.6 DO-201AD4 SR10-SR50 1-5A 20-100V 0.55-0.855 SB120-SB1B0 1A 20-100V 0.55-0.85 DO-416 SB220-SB2B0 2A 20-100V 0.55-0.85 DO-157 SB320-SB3B0 3A 20-100V 0.55-0.85 DO-201AD8 SB520-SB5B0 5A 20-100V 0.55-0.85 D0-201AD9 ERA81-002～009 1A 20-90V 0.55-0.9 DO-4110 ERB81-002～009 2A 20-90V 0.55-0.9 DO-1511 ERC81-002～009 3A 20-90V 0.55-0.9 DO201AD12 EK03-EK09 1A 20-90V 0.55-0.81 DO-4113 EK13-EK19 1.5A 20-90V 0.55-0.81 DO-1514 EK33-EK39 2A 20-90V 0.55-0.81 DO-1515 EK43-EK49 3A 20-90V 0.55-0.81 DO-201AD（2）MBR、PBYR系列大电流肖特基整流二极管1 MBR1020-MBR1060 10A 20-60V 0.57-0.8 TO-220AC2 MBR1620-MBR1660 16A 20-60V 0.57-0.8 TO-220AC3 MBR2020CT-2060CT 20A 20-60V 0.57-0.8 TO-220AB4 MBR2520CT-2560CT 25A 20-60V 0.57-0.8 TO-220AB5 MBR3020PT-3060PT 30A 20-60V 0.57-0.8 TO-247AD6 MBR4020PT-4060PT 40A 20-60V 0.57-0.8 TO-247AD7 MBR6020PT-6060PT 60A 20-60V 0.57-0.8 TO-247AD8 PBYR735-745 7A 20-45V 0.56-0.66 TO-220AC9 PBYR1020-1060 10A 20-60V 0.56-0.77 TO-220AC10 PBYR1635-1660 16A 20-60V 0.56-0.77 TO-220AC11 PBYR2020CT-2045CT 20A 20-45V 0.56-0.65 TO-220AB12 PBYR3035PT-3060PT 30A 20-60V 0.56-0.77 TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）BYV、BYT、BYM、BYW玻球快恢复二极管1 BYV26A-BYV26E 1A 200-1000V 1.5 0.03 DO-204AP2 BYV12-BYV16 1.5A 100-1000V 1.5 0.3 DO-204AP3 BYV96A-BYV96E 1.5A 100-1000V 1.5 0.3 DO-204AP4 BYV27-50～200 2A 50-200V 1.1 0.025 DO-204AP5 BYV28-50～200 3.5A 50-200V 1.1 0.03 G36 BYT52A-BYT52M 1A 50-1000V 1.3 0.2 DO-204AP7 BYT54A-BYT54M 1.25A 50-1000V 1.5 0.1 DO-204AP8 BYT53A-BYT53M 1.5A 50-1000V 1.1 0.05 DO-204AP9 BYT56A-BYT56M 3A 200-1000V 1.4 0.1 G310 BYM26A-BYM26M 2.3A 200-1000V 1.5 0.03 G311 BYM36A-BYM36M 3A 200-1000V 1.1 0.15 G312 BYW32-BYW38 2A 200-1000V 1.1 0.2 DO-204AP13 BYW52-BYW56 2A 200-1000V 1.1 4 DO-204AP14 BYW72-BYW76 3A 200-600V 1.1 0.2 G315 BYW96A-BYW96E 3A 200-1000V 1.5 0.2 G316 BY228 3A 1500V 1.5 20 G3（2）GP、RGP系列玻钝芯片塑封二极管17 GP10-GP30 1-3A 50-1000V 1.118 RGP01-10～RGP01-20 0.1A 1000-2000V 2 0.2-0.5 DO-4119 RGP05-10～RGP05-20 0.5A 1000-2000V 2 0.2-0.5 DO-4120 RGP10-RGP60 1-6A 50-2000V 1.3 0.15-0.57.PD、TR、PR系列高压塑封二极管1 PD0112-PD0160 0.1A 1200-6000V 1.2-5 DO-412 PD0312-PD0360 0.3A 1200-6000V 1.2-5 DO-153 PD0512-PD0560 0.5A 1200-6000V 1.2-5 DO-154 PD112-PD130 1A 1200-3000V 1.2-4 DO-155 PD1512-PD1530 1.5A 1200-3000V 1.2-4 DO-156 PD212-PD220 2A 1200-2000V 1.2-2.5 DO-201AD7 PD312-PD320 3A 1200-2000V 1.2-2.5 DO-201AD8 PD612-PD620 6A 1200-2000V 1.2-2.5 R-69 TR0112-TR0160 0.1A 1200-6000V 1.5-8 0.5-0.8 DO-4110 TR0312-TR0360 0.3A 1200-6000V 1.5-8 0.5-0.8 DO-1511 TR0512-TR0560 0.5A 1200-6000V 1.5-8 0.5-0.8 DO-1512 TR112-TR130 1A 1200-3000V 1.5-6 0.5-0.8 DO-1513 TR1512-TR1530 1.5A 1200-3000V 1.5-6 0.5-0.8 DO-1514 TR212-TR220 2A 1200-2000V 1.5-2.7 0.5-0.8 DO-201AD15 TR312-TR320 3A 1200-2000V 1.5-2.7 0.5-0.7 DO-201AD16 TR612-TR620 6A 1200-2000V 1.5-2.7 0.5-0.8 R-617 PR01-PR1 0.1-1A 1200-3000V 1.5-4 0.1-0.5 DO-1518 RC2 0.3A 2000V 3 0.5 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD 8.稳压二极管序号名称型号PZM VZW V稳压二极管1 BZX55 0.5W 2.4V-47V2 1N5985B～1N6031B 0.5W 2.4V-200V3 1N4728～1N4764 1W 3.3V-100V4 1N5911B～1N5956B 1.5W 2.7V-200V5 2CW37-2.4～36 0.5W 2.4V-36V6 2CW51-2CW68 0.25W 3V-28.5V7 2CW101-2CW121 1W 3V-37.5V8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W 4.3V-470V11 2DW170-2DW202 50W 4.3V-200V12 温度补偿稳压二极管2DW230-2DW236 0.2W 5.8V-6.6V 9.高速开关二极管序号型号IC VRM Trr 外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BAV17-BA V21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110 90-40V 3 DO-35几种常用二极管的特点1．整流二极管整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大，反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不高的电路中。
高压整流二极管型号有哪些高压整流二极管型号大全高压整流二极管的型号多种多样，因为毕竟其使用的地方不同，故而对于高压整流二极管的型号要求也不一样，比如高压硅整流二极管，硅稳压二极管、普通硅稳压二极管等等，这些都会因为因地而异，因时而异。
我们都知道电源对于我们日常生活的重要性，也知道电源在这个社会中的作用，所以知道并了解高压整流二极管型号，或许有很大的帮助也说不定哦!接下来，就让咱们进一步去了解高压整流二极管型号吧高压整流二极管型号因为高压整流二极管的使用方式不同，故而在安装方式上也有所不一样。
所以高压整流二极管型号多种多样，比如采用直插方式的高压整流二极管，其型号有SA5.0A/CA-SA170A/CA。
这些个型号，所表示的则是经过最大的电流值以及功率等等。
高压整流二极管，在我们的日常生活中，或许很多人都没有怎么见过，也不知道其主要作用，不过这个高压整流二极管型号，对于我们来说，还是很有用处的。
高压整流二极管一般型号型号有很多，故而不相同的产品也有很多。
比如高压整流二极管一般型号3KV-30A，经过的电流范围大概是在50mA-100mA;经过的电压范围大概是在3KV-450KV;其频率范围在50HZ-100KHZ。
其性能优势，电流电压性能稳定可靠，更多的不同外形样式，也可以供大家选择，而且其制作的工艺技术可靠，结构、设计等等，都非常让人信赖，这个高压整流二极管一般型号，也是现如今比较常用的型号。
高压整流二极管常用型号这种二极管，具有很强的单向导电性，是一种大面积功率的半导体器件，结电容较大，而且做工的频率比较低，反向电压从25V-3000V左右，一般都是在几千赫兹。
高压整流二极管常用型号有很多。
比如IN4007/IN4001，采用直插方式，70HF80、MRA4003T3G等等，这些高压整流二极管型号都有些不一样，或许是因为高压整流二极管生产厂家不一所导致的吧!现在标准的高压整流二极管型号，还没有统一。
整流二极管型号整流二极管型号大全05Z6.2Y 硅稳压二极管Vz=6~6.35V,Pzm=500mW,05Z7.5Y 硅稳压二极管Vz=7.34~7.70V,Pzm=500mW,05Z13X硅稳压二极管Vz=12.4~13.1V,Pzm=500mW,05Z15Y硅稳压二极管Vz=14.4~15.15V,Pzm=500mW,05Z18Y硅稳压二极管Vz=17.55~18.45V,Pzm=500mW,1N4001硅整流二极管50V, 1A,(Ir=5uA,Vf=1V,Ifs=50A)1N4002硅整流二极管100V, 1A,1N4003硅整流二极管200V, 1A,1N4004硅整流二极管400V, 1A,1N4005硅整流二极管600V, 1A,1N4006硅整流二极管800V, 1A,1N4007硅整流二极管1000V, 1A,1N4148二极管75V, 4PF,Ir=25nA,Vf=1V,1N5391硅整流二极管50V, 1.5A,(Ir=10uA,Vf=1.4V,Ifs=50A) 1N5392硅整流二极管100V,1.5A,1N5393硅整流二极管200V,1.5A,1N5394硅整流二极管300V,1.5A,1N5395硅整流二极管400V,1.5A,1N5396硅整流二极管500V,1.5A,1N5397硅整流二极管600V,1.5A,1N5398硅整流二极管800V,1.5A,1N5399硅整流二极管1000V,1.5A,1N5400硅整流二极管50V, 3A,(Ir=5uA,Vf=1V,Ifs=150A) 1N5401硅整流二极管100V,3A, 1N5402硅整流二极管200V,3A,1N5403硅整流二极管300V,3A,1N5404硅整流二极管400V,3A,1N5405硅整流二极管500V,3A,1N5406硅整流二极管600V,3A,1N5407硅整流二极管800V,3A,1N5408硅整流二极管1000V,3A常用整流二极管型号大全极管型号:4148 安装方式:贴片功率特性:大功率二极管型号:SA5.0A/CA-SA170A/CA 安装方式:直插二极管型号:IN4007/IN4001 安装方式:直插功率特性:小功率频率特性:低频二极管型号:70HF80 安装方式:螺丝型功率特性:大功率频率特性:高频二极管型号:MRA4003T3G 安装方式:贴片二极管型号:1SS355 安装方式:贴片功率特性:大功率二极管型号6A10安装方式:直插功率特性:大功率;型号:2DHG型安装方式:直插功率特性:大功率二极管型号B5G090L安装方式:直插功率特性:小功率频率特性:超高频整流二极管型号大全型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a最大反向漏电流(Ua) 正向压降(V) 外型IN4001 50 1.0 30 5.0 1.0 DO--41IN4002 100 1.0 30 5.0 1.0 DO--41IN4003 200 110 30 5.0 1.0 DO--41IN4004 400 1.0 30 5.0 1.0 DO--41IN4005 600 1.0 30 5.0 1.0 DO--41IN4006 800 1.0 30 5.0 1.0 DO--41IN4007 1000 1.0 30 5.0 1.0 DO--41IN5391 50 1.5 50 5.0 1.5 DO--15IN5392 100 1.5 50 5.0 1.5 DO--15IN5393 200 1.5 50 5.0 1.5 DO--15IN5394 300 1.5 50 5.0 1.5 DO--15IN5395 400 1.5 50 5.0 1.5 DO--15IN5396 500 1.5 50 5.0 1.5 DO--15IN5397 600 1.5 50 5.0 1.5 DO--15IN5398 800 1.5 50 5.0 1.5 DO--15IN5399 1000 1.5 50 5.0 1.5 DO--15RL151 50 1.5 60 5.0 1.5 DO--15RL152 100 1.5 60 5.0 1.5 DO--15RL153 200 1.5 60 5.0 1.5 DO--15RL154 400 1.5 60 5.0 1.5 DO--15RL155 600 1.5 60 5.0 1.5 DO--15RL156 800 1.5 60 5.0 1.5 DO--15RL157 1000 1.5 60 5.0 1.5 DO--15普通整流二极管参数(二)型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型RL201 50 2 70 5 1 DO--15RL202 100 2 70 5 1 DO--15RL203 200 2 70 5 1 DO--15RL204 400 2 70 5 1 DO--15RL205 600 2 70 5 1 DO--15RL206 800 2 70 5 1 DO--15RL207 1000 2 70 5 1 DO--152a01 50 2 70 5 1.1 DO--152a02 100 2 70 5 1.1 DO--152a03 200 2 70 5 1.1 DO--152a04 400 2 70 5 1.1 DO--152a05 600 2 70 5 1.1 DO--152a06 800 2 70 5 1.1 DO--152a07 1000 2 70 5 1.1 DO--15RY251 200 3 150 5 3 DO--27RY252 400 3 150 5 3 DO--27RY253 600 3 150 5 3 DO--27RY254 800 3 150 5 3 DO--27RY255 1300 3 150 5 3 DO--27普通整流二极管参数(三)IN5401 50 3 200 5 1 DO--27IN5402 100 3 200 5 1 DO--27IN5403 150 3 200 5 1 DO--27IN5404 200 3 200 5 1 DO--27IN5405 400 3 200 5 1 DO--27IN5406 600 3 200 5 1 DO--27IN5407 800 3 200 5 1 DO--27IN5408 1000 3 200 5 1 DO--276a05 50 6 400 10 0.95 R--66a1 100 6 400 10 0.95 R--66a2 200 6 400 10 0.95 R--66a4 400 6 400 10 0.95 R--66a6 600 6 400 10 0.95 R--66a8 800 6 400 10 0.95 R--66a10 1000 6 400 10 0.95 R--6P600a 50 6 400 10 0.95 R--6P600B 100 6 400 10 0.95 R--6P600D 200 6 400 10 0.95 R--6P600G 400 6 400 10 0.95 R--6P600J 600 6 400 10 0.95 R--6 P600K 800 6 400 10 0.95 R--6 P600M 1000 6 400 10 0.95 R--6。
整流二极管选型大全整流二极管是一种能够将交流电能转化成为直流电能的半导体器件，整流二极管具有明显的单向导电性，是一种大面积的功率器件，结电容大，工作频率较低，一般在几十千赫兹，反向电压从25V到3000V.深圳辰达行电子有限公司是集生产与销售MDD品牌二极管的企业，在二、三极管，桥堆领域为您服务。
硅整流二极管的击穿电压高，反向漏电流小，高温性能良好，通常高压大功率整流二极管都用高纯单晶硅制造，这种器件结面积大，能通过较大电流（通常可以达到数千安），但工作频率不高，一般在几十千赫兹以下，整流二极管主要用于各种低频整流电路。
深圳辰达行电子有限公司是集生产与销售MDD品牌二极管的企业，在二、三极管，桥堆领域为您服务。
整流二极管的常用参数深圳辰达行电子有限公司是集生产与销售MDD品牌二极管的企业，在二、三极管，桥堆领域为您服务。
（1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。
该电流由PN结的结面积和散热条件决定。
使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。
例如1N4000系列二极管的IF为1A。
（2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。
若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。
通常取反向击穿电压(VB)的一半作为(VR)。
例如1N4001的VR为50V，1N4007的VR为1OOOV（3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。
因此这个电流值越小，表明二极管质量越好。
（4）击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。
反向为软特性时，则指给定反向漏电流条件下的电压值。
（5）最高工作频率fm：它是二极管在正常情况下的最高工作频率。
主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现。
设计、制作常用二极管资料大全分类：元器件封装知识字号：大中小020104020805060312061210181220102512 10.050.100.100.100.100.100.100.100.1020201 0603 250402 1005 500603 1608 500805 2012 1501206 3216 2001210 3225 2001812 4832 2002010 5025 2002512 6432 2003125105141080506030402 0.050603 0.10 0.100805 0.20 0.201206 0.20 0.201210 0.30 0.301808 0.201812 0.302225 0.50 3035 0.053216352860327343235102004020603080512060402 3 100 455 0405 5 25.2 350315 0603 10 25 280210 1005 20 10 2001608 25 7.96 150135001500500201209 260321825 2102常用肖特基二极管的主要参数常用稳压二极管的参数六．常用贴片三极管的主要参数常用FET的主要参数七． IC类零件IC为Integrated Circuit英文缩写，业界一般以IC的封装形式来划分其类型，传统IC 、SOJ、QFP、PLCC等等，现在比较新型的IC有BGA、CSP、FLIP CHIP等等。
1、基本贴片IC类型(1)、SOP(Small outline Package):零件两面有脚，脚向外张开（一般称为鸥翼型引脚）.(2)、SOJ(Small outline J-lead Package):零件两面有脚，脚向零件底部弯曲（J型引脚）。
(3)、QFP(Quad Flat Package):零件四边有脚，零件脚向外张开。
73种常用整流二极管技术参数设计、制作常用二极管资料大全18 RC2 0.3A 2000V 3 0.5 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD8.稳压二极管序号名称型号P ZM V Z W V1稳压二极管BZX55 0.5W 2.4V-47V2 1N5985B～1N6031B 0.5W 2.4V-200V3 1N4728～1N4764 1W 3.3V-100V4 1N5911B～1N5956B 1.5W 2.7V-200V5 2CW37-2.4～36 0.5W 2.4V-36V6 2CW51-2CW68 0.25W 3V-28.5V7 2CW101-2CW121 1W 3V-37.5V8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W 4.3V-470V11 2DW170-2DW202 50W 4.3V-200V12温度补偿稳压二极管2DW230-2DW236 0.2W 5.8V-6.6V9.高速开关二极管序号型号I C V RM Trr外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BAV17-BAV21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110常用贴片元件封装2009-05-11 12:35分类：元器件封装知识字号：大中小常用贴片元件封装一．电阻：最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类1）贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.102）贴片电阻的封装、功率与电压关系如下表：英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003）贴片电阻的精度与阻值贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，J －表示精度为5％、F－表示精度为1％。
