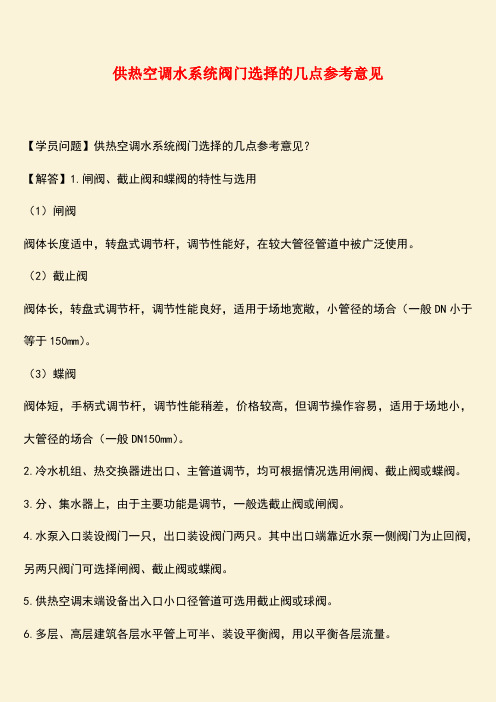

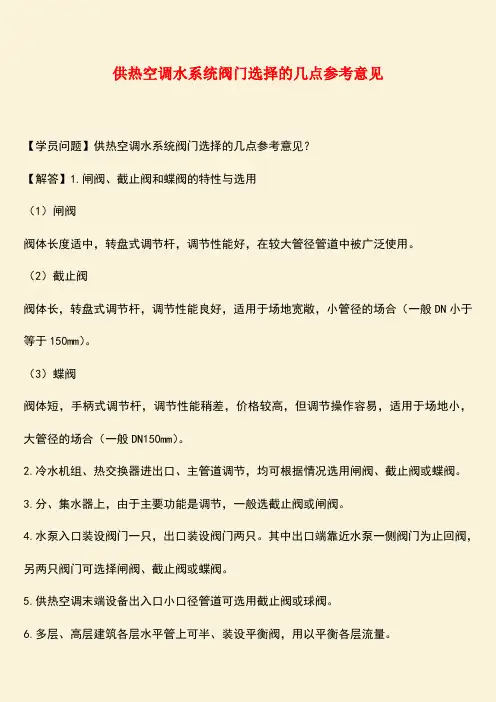

供热空调水系统阀门选择的几点参考意见【学员问题】供热空调水系统阀门选择的几点参考意见？【解答】1.闸阀、截止阀和蝶阀的特性与选用（1）闸阀阀体长度适中，转盘式调节杆，调节性能好，在较大管径管道中被广泛使用。
（2）截止阀阀体长，转盘式调节杆，调节性能良好，适用于场地宽敞，小管径的场合（一般DN小于等于150mm）。
（3）蝶阀阀体短，手柄式调节杆，调节性能稍差，价格较高，但调节操作容易，适用于场地小，大管径的场合（一般DN150mm）。
2.冷水机组、热交换器进出口、主管道调节，均可根据情况选用闸阀、截止阀或蝶阀。
3.分、集水器上，由于主要功能是调节，一般选截止阀或闸阀。
4.水泵入口装设阀门一只，出口装设阀门两只。
其中出口端靠近水泵一侧阀门为止回阀，另两只阀门可选择闸阀、截止阀或蝶阀。
5.供热空调末端设备出入口小口径管道可选用截止阀或球阀。
6.多层、高层建筑各层水平管上可半、装设平衡阀，用以平衡各层流量。
7.水箱及管道、设备最低点装设排污阀，由于不用于调节，宜选用能严密关断的阀门如闸阀、截止阀等。
8.蒸汽凝结水管道系统，如蒸汽供暖系统、锅炉水系统、蒸汽溴化锂冷水机组、汽-水热交换器系统中，一般在蒸汽入口处装设减压阀；在可能产生高压处装设安全阀；在排凝结水处装设疏水阀。
9.供热空调水系统上的排气阀一般采用旋塞阀。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
一、根据各管道系统以及阀门特点的不同，确定阀门配置标准如下，并附图示。
A、铜制阀门（公称压力1.6Mpa）适用于公称直径DN≤50的管道系统，其中1、给水系统（冷水系统、热水系统、中水系统）1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀；2）管径DN 32≤DN≤DN50的管道上：铜闸阀。
2、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）：1）管径≤DN50的管道上：铜闸阀。
3、空调水系统:1）管径DN≤25的管道上（连接风机盘管的支管）：铜闸阀或铜球阀；2）管径32≤DN≤50的管道上：采用铜闸阀；3）风机盘管进出水处：不锈钢波纹连接管。
4、采暖系统：1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀；. 2）管径DN≤50的管道上：铜闸阀；3）采暖入户小室采用黄铜锁闭闸阀。
5、蒸汽系统1）管径DN≤50的管道上铜截止阀。
B、钢制阀门（球墨铸铁或铸钢类）适用于公称直径DN≥65的管道系统，其中一）公称压力1.6MPa钢制阀门1、给水系统（生活冷水系统、中水系统）：1)泵房外管道上：暗杆式弹性座封闸阀；2)泵房内管道上: 明杆式弹性座封闸阀；3)生活水箱补水处：100X遥控浮球阀；4)水泵出水端：300X缓闭止回阀；5)水泵进水端：Y型过滤器；6)生活水泵进出水处：不锈钢软接头；7)中水水泵进出水处：橡胶软接头；.8)分区供水需减压时，选用200X减压阀；9)市政给水接驳处水表附近：倒流防止器。
2、生活热水系统锅炉房及换热器一次水侧：1）热水锅炉进出水管道的第一个阀门：球墨铸铁截止阀；2)循环水泵进出水处：不锈钢软接头；3)循环水泵出水端的止回阀可根据设计要求进行选定。
4)热水管道上：法兰式硬密封蝶阀；换热器二次水侧：同给水系统；3、排水系统1）污水泵出水处：橡胶瓣止回阀+明杆式弹性座封闸阀。
4、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）1)泵房外消防管道上：中心线对夹式软密封蝶阀；2)泵房内、水泵出水端：中心线法兰式软密封蝶阀；泵房内、水泵进水端：明杆式弹性座封闸阀；.3)消防水池补水处：100X遥控浮球阀；4)分区供水需减压时，选用200X减压阀；5)消防水泵出水端：H41X消声止回阀；6)消防水泵出水端若需要泄压，选用500X泄压阀；7)消防水泵进水端：Y型过滤器；8)消防水泵进出水处：橡胶软接头。

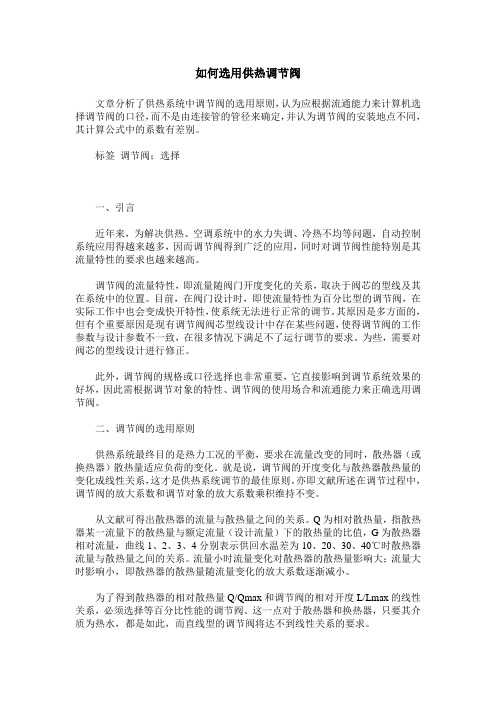

如何选用供热调节阀文章分析了供热系统中调节阀的选用原则，认为应根据流通能力来计算机选择调节阀的口径，而不是由连接管的管径来确定，并认为调节阀的安装地点不同，其计算公式中的系数有差别。
标签调节阀；选择一、引言近年来，为解决供热、空调系统中的水力失调、冷热不均等问题，自动控制系统应用得越来越多，因而调节阀得到广泛的应用，同时对调节阀性能特别是其流量特性的要求也越来越高。
调节阀的流量特性，即流量随阀门开度变化的关系，取决于阀芯的型线及其在系统中的位置。
目前，在阀门设计时，即使流量特性为百分比型的调节阀，在实际工作中也会变成快开特性，使系统无法进行正常的调节。
其原因是多方面的，但有个重要原因是现有调节阀阀芯型线设计中存在某些问题，使得调节阀的工作参数与设计参数不一致，在很多情况下满足不了运行调节的要求。
为些，需要对阀芯的型线设计进行修正。
此外，调节阀的规格或口径选择也非常重要，它直接影响到调节系统效果的好坏，因此需根据调节对象的特性、调节阀的使用场合和流通能力来正确选用调节阀。
二、调节阀的选用原则供热系统最终目的是热力工况的平衡，要求在流量改变的同时，散热器（或换热器）散热量适应负荷的变化。
就是说，调节阀的开度变化与散热器散热量的变化成线性关系，这才是供热系统调节的最佳原则。
亦即文献所述在调节过程中，调节阀的放大系数和调节对象的放大系数乘积维持不变。
从文献可得出散热器的流量与散热量之间的关系。
Q为相对散热量，指散热器某一流量下的散热量与额定流量（设计流量）下的散热量的比值，G为散热器相对流量，曲线1、2、3、4分别表示供回水温差为10、20、30、40℃时散热器流量与散热量之间的关系。
流量小时流量变化对散热器的散热量影响大；流量大时影响小，即散热器的散热量随流量变化的放大系数逐渐减小。
为了得到散热器的相对散热量Q/Qmax和调节阀的相对开度L/Lmax的线性关系，必须选择等百分比性能的调节阀。
这一点对于散热器和换热器，只要其介质为热水，都是如此，而直线型的调节阀将达不到线性关系的要求。
中央空调冷冻水系统压差旁通阀的选型与计算为保证中央空调冷冻水系统中冷水机组的流量基本恒定；冷冻水泵运行工况稳定，一般采用的方法是：负荷侧设计为变流量，控制末端设备的水流量，即采用电动二通阀作为末端设备的调节装置以控制流入末端设备的冷冻水流量。
在冷源侧设置压差旁通控制装置以保证冷源部分冷冻水流量保持恒定，但是在实际工作中，由于设计人员往往忽视了调节阀选择计算的重要性，在设计过程中，一般只是简单的在冷水机组与用户侧设置了旁通阀，其旁通管管径的确定以及旁通调节阀的选择未经详细计算，这样做在实际运行中冷水机组流量的稳定性往往与设计有较大差距，旁通装置一般无法达到预期的效果，为讲来的运行管理带来了不必要的麻烦，本文就压差旁通调节阀的选型计算方法结合实际工程做一简要分析和说明。
01、压差旁通调节装置的工作原理压差调节装置由压差控制器、电动执行机构、调节阀、测压管以及旁通管道等组成，其工作原理是压差控制器通过通过测压管对中央空调系统的供回水管的压差进行检测，根据其结果与设定压差值的比较，输出控制信号由电动执行机构通过控制阀杆的行程或转角改变调节阀的开度，从而控制供水管与回水管之间旁通管道的冷冻水流量，最终保证系统的压差恒定在设定的压差值。
当系统运行压差高于设定压差时，压差控制器输出信号，使电动调节阀打开或开度加大，旁通管路水量增加，使系统压差趋于设定值；当系统压差低于设定压差时，电动调节阀开度减小，旁通流量减小，使系统压差维持在设定值。
02、选择旁通调节阀应考虑的因素调节阀的口径是选择计算时最重要的因素之一，调节阀选型如果太小，在最大负荷时可能不能提供足够的流量，如果太大又可能经常处于小开度状态，调节阀的开启度过小会导致阀塞的频繁振荡和过渡磨损，并且系统不稳定而且增加了工程造价。
通过计算得到的调节阀应在10％－90％的开启度区间进行调节，同时还应避免使用低于10％。
另外，安装调节阀时还要考虑其阀门能力PV（即调节阀全开时阀门上的压差占管段总压差的比例），从调节阀压降情况来分析，选择调节阀时必须结合调节阀的前后配管情况，当PV值小于0.3时，线性流量特性的调节阀的流量特性曲线会严重偏离理想流量特性，近似快开特性，不适宜阀门的调节。

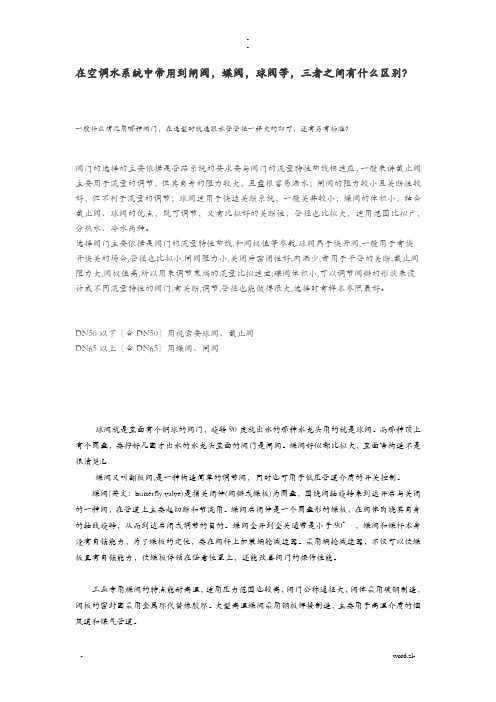

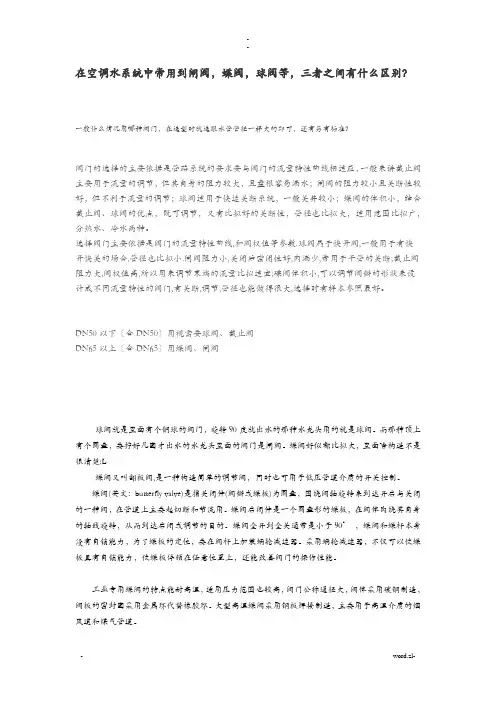

在空调水系统中常用到闸阀，蝶阀，球阀等，三者之间有什么区别？一般什么情况用哪种阀门，在选型时就选跟水管管径一样大的即可，还有另有标准？阀门的选择的主要依据是管路系统的要求要与阀门的流量特性曲线相适应，一般来讲截止阀主要用于流量的调节，但其自身的阻力较大，且盘根容易漏水；闸阀的阻力较小且关断性较好，但不利于流量的调节；球阀适用于快速关断系统，一般关井较小；蝶阀的体积小，结合截止阀、球阀的优点，既可调节，又有比拟好的关断性，管径也比拟大，适用范围比拟广，分热水、冷水两种。
选择阀门主要依据是阀门的流量特性曲线,和阀权值等参数.球阀属于快开阀,一般用于有快开快关的场合,管径也比拟小.闸阀阻力小,关闭后密闭性好,内漏少,常用于干管的关断;截止阀阻力大,阀权值高,所以用来调节末端的流量比拟适宜;碟阀体积小,可以调节阀瓣的形状来设计成不同流量特性的阀门,有关断,调节,管径也能做得很大,选择时有样本参照最好。
DN50以下〔含DN50〕用视需要球阀、截止阀DN65以上〔含DN65〕用蝶阀、闸阀球阀就是里面有个铜球的阀门，旋转90度就出水的那种水龙头用的就是球阀。
而那种顶上有个圆盘，要拧好几圈才出水的水龙头里面的阀门是闸阀。
蝶阀好似都比拟大，里面啥构造不是很清楚:L蝶阀又叫翻板阀,是一种构造简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来到达开启与关闭的一种阀，在管道上主要起切断和节流用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而到达启闭或调节的目的。
蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停顿在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
空调水系统管道配件及阀门技术要求一、管道配件技术要求：1.材料选择：在选择管道配件时，应选择质量好、耐腐蚀、耐高温的材料，如不锈钢、铜等。
材料应符合相关国家标准，确保使用寿命长且安全可靠。
2.尺寸标准：管道配件的尺寸应符合相关国家标准，以确保与管道的连接紧密，避免泄漏和气体倒流等问题。
3.确保流量：管道配件应设计合理，内部光滑，不会对水流产生阻力，确保水流量不受限制，保证空调系统的正常运行。
4.连接方式：管道配件的连接方式应牢固、可靠，如螺纹连接、法兰连接等。
连接必须严密，不得出现松动和渗漏等情况。
5.防腐处理：管道配件在制造过程中应进行防腐处理，以提高其耐腐蚀性能。
防腐处理可以采用镀锌、喷塑、涂层等方式。
6.适用性：管道配件应能适应不同工况和环境要求，如耐高温、耐低温、耐压等，以确保在各种情况下均能正常运行。
二、阀门技术要求：1.选用合适类型：根据空调水系统的不同部位和功能需求，选择合适的阀门类型，如截止阀、调节阀、止回阀等。
2.尺寸标准：阀门的尺寸应符合相关国家标准，以确保与管道的连接紧密，避免泄漏和气体倒流等问题。
3.流量控制：阀门应具有良好的流量控制性能，能够根据需要调节水流量，保持空调系统的稳定运行。
4.密封性能：阀门应具有良好的密封性能，能够有效地防止泄漏，提高系统效率。
5.耐腐蚀性能：阀门应选择耐腐蚀材料制造，以确保在长期接触水等介质的情况下不生锈、不腐蚀。
6.操作方便性：阀门的开关操作应轻便、灵活，方便维护和调试。
总结：在选择空调水系统的管道配件和阀门时，应注意材料选择、尺寸标准、流量控制、密封性能、耐腐蚀性能和操作方便性等方面的要求。
只有选用优质、合适的配件和阀门，才能确保空调系统运行稳定、高效，并延长系统的使用寿命。
空调水系统管道配件及阀门技术要求1.总则a)国家标准及规*GB/T 12220-89 "通用阀门标志"GB/T 13927-92 "通用阀门压力试验"GB/T 8464-2008 "铁制和铜制螺纹连接阀门"GB/T 12224-2005 "钢制阀门一般要求"ISO05208-93 "工业阀门、阀门的压力试验"GB/T 12238-89 "通用阀门法兰和对夹连接蝶阀"GB/T 12237-2007 "石油、石化及相关工业用的钢制球阀"/T 8527-97 "金属密封蝶阀"GB/T 13932-1992 通用阀门铁制旋启式止回阀GB/T 15185-1994 铁制和铜制球阀GB/T 15188.1~4-1994 阀门的构造长度GB/T 8104-1987 流量控制阀试验方法GB/T 8105-1987 压力控制阀试验方法GB/T 8106-1987 方向控制阀试验方法GB/T 9113 法兰连接尺寸和密封型式GB4208-2008/IEC60529 外壳防护等级〔IP代码〕b)国际标准(1).进口阀门需符合欧洲标准规*EN60534。
(2).制造厂提供的产品详细数据包括数据，物料及设计详图，所有进口的阀门必须为厂商注册所在国的原装产品，每台产品必须有产品检验合格证及材质检验报告，第三方产地证明等。
(3).各种符合规格要求的证书。
进口阀门应提供阀及驱动器的原产地证明及报关单。
进口驱动器还应有UL、CE等证书。
c)供货商根据设计方的要求保证电动蝶阀、电动两通阀、压差旁通阀与FAS、BAS专业的控制和信号输入及输出的正确性。
供货商提供温度传感器、电控箱。
与BAS系统接口分界在电控箱端子排外线侧，能够承受BAS系统的开度控制〔4-20mA模拟量信号〕，能够反应阀门的开度〔4-20mA模拟量信号〕、当地/远方。

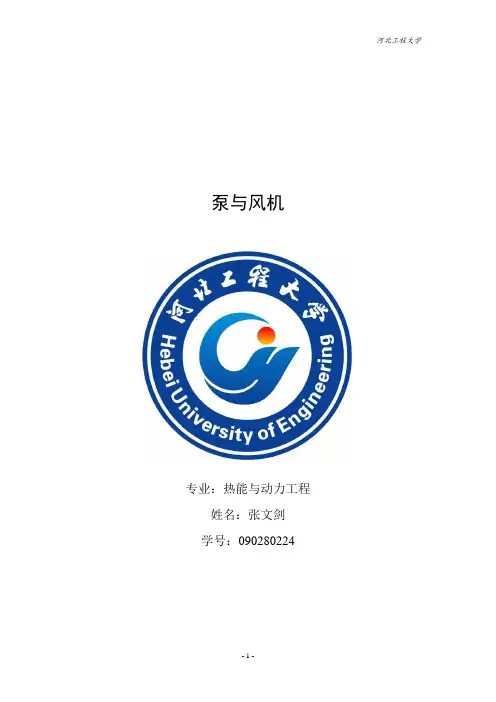

泵与风机专业：热能与动力工程姓名：张文剑学号：090280224文章标题：空调水系统设计中如何避免控制阀的气蚀现象作者：张文剑摘要：气蚀发生在控制阀中危害很大。
本文针对空调水系统中的冷冻水系统和冷却水系统，定性的介绍了避免控制阀中气蚀现象的方法。
关键字：控制阀气蚀现象冷冻水冷却水1、概述气蚀是材料在液体的压力和温度达到临界值时产生破坏的一种形式。
通常气蚀通过噪音来表现自己，噪音量直接与气蚀程度有关。
气蚀易发生在泵、热交换器和其它器件[1]。
用在空调系统中的控制阀大都是调节水流量的，满足水系统流量不同的要求。
控制阀在流量调节过程中不可避免的会引起气蚀现象，使阀门过早损坏。
本文针对空调水系统中的冷却水系统和冷冻水系统，定性分析如何在设计中避免气蚀的产生。
2、气蚀产生的原因及危害当流体通过管道时，由于大的截面积而使流速相对较低，当流体经过节流器件，流速增大，动压升高，引起静压损失。
静压转化成动压，应用伯努利方程来说明：△（P+pV2／2+pgZ）=0当流体通过节流元件时，由于流道面积变小，导致流速迅速增大，产生了速度和压头之间的转换，节流元件处流体压力Pvc下降，若降低到低于流体蒸发压力Pv，蒸汽则变成气泡。
而后，管道断面变得开阔，流体流速降低，静压升高，下游静压一般应高于流体的蒸发压力。
因此蒸汽气泡或气穴在管内破裂，见下图。
当气泡在管内破裂，能量积聚在一个很小的面积里。
在这个很小的面积里发生产生极大的压力，猛击阀内零件。
气泡重复在一个很小表面积上破裂，也能引起金属疲劳和磨损，从而减少阀门寿命。
阀门和阀的下游管路也会受到影响，距阀20倍直径的下游管路也受到影响[1]。
闪蒸现象在HV AC中很少出现，偶尔可能在冷冻水闭式系统中出现。
气蚀是否具有破坏性，可由下面的方程式来表现：Ka=dPmax／（Pl-Pv ）（※）其中：Ka——阀门恢复系数，阀门复原系数Ka值取决于阀门的设计，它一般都小于1：P 1——阀门进口绝对压强；P v——液体蒸发绝对压强：dPmax——液体通过阀门的最大允许压降。

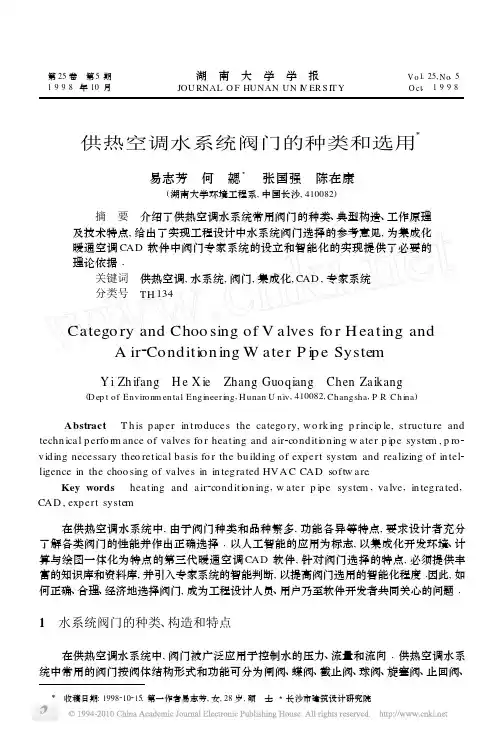

第25卷 第5期湖 南 大 学 学 报V o1.25,N o.5 1998年10月JOU RNAL O F HUNAN UN I V ER S IT Y O ct.1998供热空调水系统阀门的种类和选用Ξ易志芳 何 勰3 张国强 陈在康(湖南大学环境工程系,中国长沙,410082) 摘 要 介绍了供热空调水系统常用阀门的种类、典型构造、工作原理及技术特点,给出了实现工程设计中水系统阀门选择的参考意见,为集成化暖通空调CAD软件中阀门专家系统的设立和智能化的实现提供了必要的理论依据Λ关键词 供热空调,水系统,阀门,集成化,CAD,专家系统分类号 TH134Catego ry and Choo sing of V alves fo r H eating andA ir2Conditi on ing W ater P i pe SystemY i Zh ifang H e X ie Zhang Guoqiang Chen Zaikang(D ep t of Environm ental Engineering,H unan U niv,410082,Changsha,P R Ch ina) Abstract T h is paper in troduces the catego ry,w o rk ing p rinci p le,structu re and techn ical perfo r m ance of valves fo r heating and air2conditi on ing w ater p i pe system,p ro2 viding necessary theo retical basis fo r the bu ilding of exp ert system and realizing of in tel2 ligence in the choo sing of valves in in tegrated HVA C CAD softw are.Key words heating and air2conditi on ing,w ater p i pe system,valve,in tegrated, CAD,exp ert system在供热空调水系统中,由于阀门种类和品种繁多,功能各异等特点,要求设计者充分了解各类阀门的性能并作出正确选择Λ以人工智能的应用为标志,以集成化开发环境、计算与绘图一体化为特点的第三代暖通空调CAD软件,针对阀门选择的特点,必须提供丰富的知识库和资料库,并引入专家系统的智能判断,以提高阀门选用的智能化程度Λ因此,如何正确、合理、经济地选择阀门,成为工程设计人员、用户乃至软件开发者共同关心的问题Λ1 水系统阀门的种类、构造和特点在供热空调水系统中,阀门被广泛应用于控制水的压力、流量和流向Λ供热空调水系统中常用的阀门按阀体结构形式和功能可分为闸阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、Ξ:19981015.,,28,.减压阀、安全阀、疏水阀、平衡阀等类Λ按照驱动方式分为手动、电动、液动、气动等四种方式Λ按照公称压力分高压、中压、低压三类Λ供热空调水系统中常用的大都为低压或中压阀门,以手动为主Λ阀门的型号根据阀门种类、驱动方式、阀体结构、密封或衬里材料、公称压力、阀体材料等,分别用汉语拼音及数字表示Λ各阀门型号含义按机械工业部标准JB 308275规定[1]Λ供热空调水系统常用阀门的工作原理及特点如下:1.1 闸 阀闸阀是指关闭件(闸板)沿介质通道轴线的垂直方向移动的阀门,典型构造见图1[2],图1 闸阀在管道上主要作为切断介质用Λ其优点是流阻系数小,启、闭所需力矩较小,介质流向不受限制Λ缺点是结构尺寸大,启、闭时间长,密封面易损伤,结构复杂Λ闸阀有各种不同的结构形式,主要区别是所采用的密封元件结构形式不同,由此常把闸阀分成不同类型,最常见的形式是平行式和楔式闸阀;根据阀杆的结构,还可分成明杆和暗杆闸阀Λ1.2 蝶 阀其名称来源于翼状结构的蝶板Λ在阀体的圆柱形通道内,图2 蝶阀圆盘形蝶板绕着其轴线旋转,只需回转90°即可开闭阀门,蝶阀的典型构造如图2[2],在管道上它主要作切断和节流用Λ当蝶阀用作切断时,多用弹性密封,材料选橡胶、塑料等;当用作节流时,多用金属硬密封Λ其优点是体积小,重量轻,结构简单,启闭迅速,调节和密封性能良好,流体阻力和操作力矩较小[3]Λ蝶阀按结构可分为杠杆式(双摇杆)、中心对称门式、偏置板式和斜板式Λ中心对称门式(对夹式)的流阻较小,但其上下轴端处亦为密封面的一部分,易磨损而导致泄漏,适用于公称通径DN <800mm 的蝶阀Λ偏置板式则克服了这一弱点,但流阻较大,适用于DN ≥800mm 的蝶阀Λ杠杆式蝶阀由于结构原因,不宜用于压力较高的水介质Λ斜板式蝶阀因其结构及工艺复杂,工程上使用较少Λ蝶阀的结构和原理使之特点适合于大直径管道Λ蝶阀有立式和卧式两种,如果不受安装空间及位置的限制,大口径蝶阀应选择卧式[4]Λ1.3 截止阀指关闭体(阀瓣)沿阀座中心线移动的阀门Λ它在管道中一般只作切断用,而不用于节流,其典型构造如图3[2]Λ截止阀使用广泛,但由于开启和关闭力矩较大,结构长度较长,通常公称通径都限制在DN 250mm 以下Λ它的优点是结构简单,密封性好,制造维修方便,耐磨,开启高度比闸阀小得多Λ缺点是压力损失大Λ截止阀种类很多,按照结构一般分为直通式、角式和直流式Λ直通式的压力损失较小Λ角式在制冷系统中较多采用,会产生压力降,最大优点是安装在管路系统的拐角处,既节约90°弯头,又便于操作Λ直流式若阀体制成分开式,是截止阀中流阻最小的Λ阀杆也有明021 湖 南 大 学 学 报 1998年杆、暗杆之分,低压小通径的截止阀通常采用暗杆结构Λ密封面有两种形式,即平面和锥图3 截止阀面Λ平密封面具有擦伤小,易研磨之特点;锥形密封面易擦伤,但结构紧凑[3]Λ1.4 球 阀球阀是由旋塞阀演变而来的,启闭件为一个球体Λ利用球体绕阀杆的轴线旋转,实现开启、关闭的目的Λ其典型构造如图4[2],它在管道上主要用于切断、分配和改变介质流向Λ其特点是流体阻力最小,其阻力系数与同长度的管段相等,启闭快,密封可靠,结构紧凑,易于操作和维修,故而广泛应用于许多场合Λ图4 球阀球阀按球体的结构形式可分为三种:浮动球球阀、固定球球阀和弹性球球阀Λ浮动球球阀结构简单,密封性能良好,由于球所承受的工作介质载荷全部传给了出口端阀座密封圈,故而这种结构只适用于中、低压场合Λ其缺点是组装困难,制作精度要求高,同时操作力矩也较大Λ固定球球阀适用于高压和大口径的管道Λ它通常都设有活动阀座密封圈,在介质压力的作用下,产生位移,使密封圈紧紧压在球体上,从而保证阀门的密封性能Λ弹性球球阀适用于高温、高压介质Λ在球体上开有弹性槽,这种结构在开启和关闭时可以减少两密封面间的磨擦,同时也降低了操作力矩Λ图5 旋塞阀1.5 旋塞阀是关闭件(塞子)绕阀体中腔轴线旋转实现开启和关闭的一种阀门,其典型构造如图5[2]Λ它主要用于切断、分配和改变介质流动方向Λ旋塞阀的重要特性是它易于适应多通道结构,以致一个阀可以获得两个、三个甚至四个不同的流道Λ这样可简化管道系统的设计,减少阀门用量以及设备需要的一些连接配件Λ旋塞阀的种类很多,一般可分为:紧定式、填料式和自封式三种Λ紧定式旋塞阀不带填料,塞子与塞体密封面的密封依靠拧紧塞下面的螺母实现,一般用于PN ≤0.6M Pa 的场合Λ填料式旋塞阀塞体内带有填料,通过压紧填料来实现塞子和塞体密封面的密封Λ这样密封性能好,大量用于公称压力PN >1.0M Pa 的场合Λ塞体下面的螺钉可起到塞子和塞体配合松紧的调节作用Λ自封式旋塞阀中塞子与塞体间的密封,主要依靠介质本身的压力来实现,多用于空气介质Λ自封式结构下面的弹簧可以起到预紧和压紧的作用Λ1.6 止回阀又称逆流阀、逆止阀、背压阀和单向阀Λ是用来防止管道和设备中介质倒流的一种阀门,它靠管路中介质的流动产生的力而自动开启和关闭,其典型构造如图6[2]Λ止回阀的结构通常以阀瓣的动作形式来区分,主要有升降式和旋启式Λ升降式止回阀121 第5期 易志芳等:供热空调水系统阀门的种类和选用 图6 止回阀又分立式和卧式,卧式只能安装在水平管道上用,其中水泵底阀是专用于泵吸入管底部的升降式止回阀,为防止停泵时介质倒流,保持抽吸所需的水柱Λ旋启式止回阀的阀瓣围绕阀座外的销轴旋转,又分单瓣和多瓣,前者一般用于公称通径DN 50～500mm ,后者一般用于公称通径DN ≥600mm Λ另外还有空排止回阀,是用于锅炉给水泵出口防止介质倒流及起排空作用的Λ新型缓闭止回阀,有消除水锤作用Λ隔膜式止回阀,防止水击性能好Λ球形止回阀,是阻止介质逆流的理想产品[3]Λ1.7 减压阀是通过启闭件的节流和调节,将介质压力降低,并通过阀后介质压力的直接作用,使阀后的压力自动满足预定的要求Λ通常减压阀后的压力P 2应小于阀前压力P 1的0.5倍Λ减压阀的种类很多,一般分为直接作用式和间接作用式两大类Λ前者依据介质的能量来控制所需压力;后者利用外力如气压、液压或电动等来控制所需压力Λ减压阀按结构分为活塞式、薄膜式、波纹管式、弹簧薄膜式、杠杆弹簧式等Λ活塞式减压阀体积小,灵敏度低且制造工艺要求高,在介质温度高时大量选用Λ薄膜式减压阀在水、空气等温度与压力不高的条件下使用普遍Λ波纹管式减压阀用于温度在200℃以下的蒸汽、水和空气等无腐蚀性介质管道上Λ内弹簧薄膜式减压阀适用于工作温度低于50℃的空气、水等介质管道上Λ杠杆式减压阀适用于中、高压减温减压装置中,作调节蒸汽压力之用[3]Λ1.8 安全阀它是设备、装置和管道上作为安全保护的装置,以防止介质的压力超过规定的数值Λ当设备、装置和管道内的工作压力超过规定值时,安全阀便自动开启,排放多余介质;当压力恢复正常后,它便自行关闭,保持密封不漏,从而保证设备安全运行Λ安全阀的主要结构有杠杆式、弹簧式和先导式(脉冲式)三种Λ水系统常用弹簧式,它是利用压缩弹簧力来平衡阀瓣压力Λ优点是体积小,轻便,灵敏度高,安装位置不受限制;缺点是作用在阀杆上的力随弹簧的变形而产生变化Λ弹簧式安全阀又分微启式和全启式,有带扳手和不带扳手的,有封闭式和敞开式等不同形式[5]Λ1.9 疏水阀疏水阀适用于蒸汽供热设备和管道上,用以自动排除凝结水、空气及其他不凝性气体,并阻止蒸汽的漏失,即起阻汽排水的作用Λ正确的选用疏水阀对于节省蒸汽能源,保证蒸汽2凝水系统的正常运行至关重要Λ选用时,先要根据凝结水的最大排量和进出口的压力差选型,还要加以修正,其修正系数为1.5～4;其次要安装合理[5]Λ蒸汽疏水阀按启闭形式可分为以下几类[3]:1)机械型蒸汽疏水阀:由凝结水液位变化驱动启闭件Λ它又包括自由浮球式、杠杆浮球式、自由半浮球式和敞口向上(下)浮子式蒸汽疏水阀Λ2)热静力型蒸汽疏水阀:由凝结水温度变化驱动启闭件Λ它又包括波纹管式、膜盒式221 湖 南 大 学 学 报 1998年和双金属片式Λ3)热动力型蒸汽疏水阀:由凝结水动态特性变化驱动启闭件Λ它又包括圆盘式、脉冲式、迷宫或孔板式Λ1.10 平衡阀平衡阀是水力管网中用来测量及调整至设计流量,并具有必要的测量精度的阀门Λ它的作用是消除有利环路的剩余差压,以在所有环路达到设计流量,从而达到系统平衡Λ系统平衡对高标准室内热环境及低能耗来说,是至关重要的Λ平衡阀至少需具有如下特性:1)可进行水量的测量和调整,且具有±10%的精度;2)开度值的隐式记忆装置;3)截止功能Λ大部分的平衡阀集几个功能于一身,如排污功能,以及压降与流量的测量等Λ为保证系统平衡,每台锅炉及冷水机组处、所有干管、立管及支管的回水或供水管处、所有具有二次泵的区域控制环路中以及分流功能三通阀处均需安装平衡阀[6]Λ2 供热空调水系统阀门选择的几点参考意见1)供热空调水系统最常用的调节阀门为闸阀、截止阀和蝶阀,在很多情况下,三者都能满足技术要求,但各有技术特点如下:)闸阀 阀体长度适中,转盘式调节杆,调节性能好,在较大管径管道中被广泛使用Λ)截止阀 阀体长,转盘式调节杆,调节性能好,适用于场地宽敞,小管径的场合(一般DN ≤150mm )Λ)蝶阀 阀体短,手柄式调节杆,调节性能较差,价格较贵,但调节操作容易,适用于场地小,大管径的场合(一般DN >150mm )Λ2)冷水机组、热交换器进出口、主管道调节,均可根据情况选用闸阀、截止阀或蝶阀Λ3)分、集水器上,由于主要功能是调节,一般选用截止阀或闸阀Λ4)水泵入口装设阀门一只,出口装设阀门两只Λ其中出口端靠近水泵一侧阀门为止回阀,另两个阀门可选择闸阀、截止阀或蝶阀Λ5)供热空调末端设备出入口小口径管道可选用截止阀或球阀Λ6)多层、高层建筑各层水平管上可装设平衡阀,用以平衡各层流量Λ7)水箱及管道、设备最低点装设排污阀,由于不用于调节,宜选用能严密关断的阀门如闸阀、截止阀等Λ8)蒸汽2凝水管道系统,如蒸汽供暖系统、锅炉水系统、蒸汽溴化锂冷水机组、汽2水热交换器系统中,一般在蒸汽入口处装设减压阀;在可能产生高压处装设安全阀;在排凝结水处装设疏水阀Λ9)供热空调水系统上的排气阀一般采用旋塞阀Λ321 第5期 易志芳等:供热空调水系统阀门的种类和选用 3 集成化暖通空调CAD 水系统阀门的专家系统构思智能化是集成化暖通空调CAD 技术的一个重要标志,它是指CAD 动态系统与静态固有知识的集成Λ我们运用专家系统技术,把以上的阀门选择参考意见输入到专家系统的知识库中,工程设计人员可随时向系统咨询,以完成准确规定的设计Λ图7 专家系统结构图专家系统由几个方面组成:知识获取模块、知识库管理系统、推理机、机器自学习、解释机制、用户界面等Λ知识获取模块用于自动建立知识库Λ知识库管理系统用于检索、删除、增添、修改、显示规则Λ推理机采用正向和反向的模糊推理Λ解释机制主要完成本次推理分析成功的推理过程,结果与置信度Λ机器自学习主要采用类推的学习方法Λ该系统将会根据用户输入的问题及置信度,自动搜索得出结果Λ由于专家系统的知识库是动态的,具有良好的可扩充性和可维持性,所以,一方面可针对不同的项目,随时更新和修改“阀门选择专家系统”知识库中的知识,使之具有广泛针对不同的项目,随时更新和修改“阀门选择专家系统”知识库中的知识,使之具有广泛的实用性;另一方面,随着使用范围的扩大,可不断向知识库中补充新知识,使之具有更强的应用性Λ4 结束语正确、合理、经济地选择阀门是暖通水系统设计的关键,而这些参考意见所组成的专家系统知识库又是软件走向集成化、智能化所必须的理论依据Λ参考文献1 陈耀宗等.建筑给水排水设计手册.北京:中国建筑工业出版社,19922 L yons J L 著.阀门技术手册.袁王求等译.北京:机械工业出版社,19913 孙晓霞.阀门销售和采购人员必读.北京:机械工业出版社,19954 孙殿玉.供水系统用闸阀和蝶阀的选用.阀门,1996(4):40～415 崔凤鸣.阀门产品手册.北京:水利电力出版社,19896 Robert Petitjean 著.水力管网全面平衡技术.朗四维等译.北京:中国建筑工业出版社,19917 王耀南,徐伟昌.专家系统开发环境(GR ESE )及其应用.计算机工程与设计,1994(2):42～48421 湖 南 大 学 学 报 1998年。
