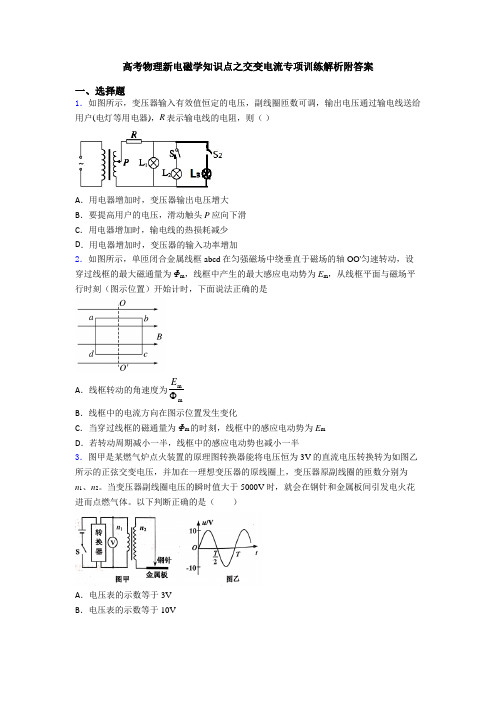

高考物理新电磁学知识点之交变电流专项训练解析附答案一、选择题1．如图所示，变压器输入有效值恒定的电压，副线圈匝数可调，输出电压通过输电线送给用户(电灯等用电器)，R表示输电线的电阻，则（）A．用电器增加时，变压器输出电压增大B．要提高用户的电压，滑动触头P应向下滑C．用电器增加时，输电线的热损耗减少D．用电器增加时，变压器的输入功率增加2．如图所示，单匝闭合金属线框abcd在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm，线框中产生的最大感应电动势为E m，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A．线框转动的角速度为mmEB．线框中的电流方向在图示位置发生变化C．当穿过线框的磁通量为Φm的时刻，线框中的感应电动势为E mD．若转动周期减小一半，线框中的感应电动势也减小一半3．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n1、n2。
当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是（）A．电压表的示数等于3VB．电压表的示数等于10VC．实现点火的条件之一是121500nn<D．实现点火的条件是钢针和金属板紧密接触4．教学用发电机能够产生正弦式交变电流。
利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P。
若发电机线圈的转速变为原来的12，则（）A．R消耗的功率变为12P B．电压表V的读数变为12UC．电流表A的读数变为2ID．通过R的交变电流频率不变5．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n=，原线圈接入电压2202sin100u tVπ=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P从最上端滑到最下端的过程中，下列说法正确的是（）A．副线圈中交变电流的频率为100Hz B．0t=时，电压表的示数为0C．电流表的示数先变小后变大D．电流表的示数先变大后变小6．如图所示，左右两个电路中，当a、b两端和e、f两端分别接220V的交变电压时，测得c、d两端和g、h两端的电压均为110V．若分别在c、d两端和g、h两端加上110V交变电压，则a、b两端和e、f两端测得的电压将分别是( )A．220V，220V B．220V，110VC．110V，110V D．220V， 0V7．如图所示，两种情况下变压器灯泡L2、L3的功率均为P，且L1、L2、L3为相同的灯泡，匝数比为，则图（a）中L1的功率和图（b）中L1的功率分别为( )A．P、P B．9P、C．、9P D．、9P8．A、B是两个完全相同的电热器，A、B分别通以图甲、乙所示的交变电流。
高考物理新电磁学知识点之交变电流全集汇编附答案解析一、选择题1．如图所示.水平方向有磁感应强度大小为0.5 T的匀强磁场，匝数为5的矩形线框ab边长为 0.5m．ad边长为0.4 m，线框绕垂直磁场方向的转轴OO′匀速转动，转动的角速度为20rad/s，线框通过金属滑环与阻值为10Ω的电阻R构成闭合回路．t=0时刻线圈平面与磁场方向平行．不计线框及导线电阻，下列说法正确的是A．线圈中的最大感应电动势为10 VB．电阻R两端电压的瞬时值表达式u=10sin20t (V)C．电阻R中电流方向每秒变化20次D．电阻R消耗的电功率为5 W2．教学用发电机能够产生正弦式交变电流。
利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P。
若发电机线圈的转速变为原来的12，则（）A．R消耗的功率变为12P B．电压表V的读数变为12UC．电流表A的读数变为2I D．通过R的交变电流频率不变3．如图所示，左右两个电路中，当a、b两端和e、f两端分别接220V的交变电压时，测得c、d两端和g、h两端的电压均为110V．若分别在c、d两端和g、h两端加上110V交变电压，则a、b两端和e、f两端测得的电压将分别是( )A．220V，220V B．220V，110VC．110V，110V D．220V， 0V4．一含有理想变压器的电路如图所示，图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω，A为理想交流电流表，U为正弦交流电压源，输出电压R的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。
该变图压器原、副线圈匝数的比值为（）A．2B．3C．4D．55．如图甲所示，理想变压器原、副线圈的匝数比为2∶1，电阻55Ω，电流表、电压表均为理想电表。
原线圈A、B端接入如图乙所示的正弦交流电压，下列说法正确的是A．电流表的示数为4.0AB．电压表的示数为155.6VC．副线圈中交流电的频率为50HzD．穿过原、副线圈磁通量的变化率之比为2∶16．如图甲所示，理想变压器原、副线圈的匝数比为5：1，原线圈输入如图乙所示的交变电压。

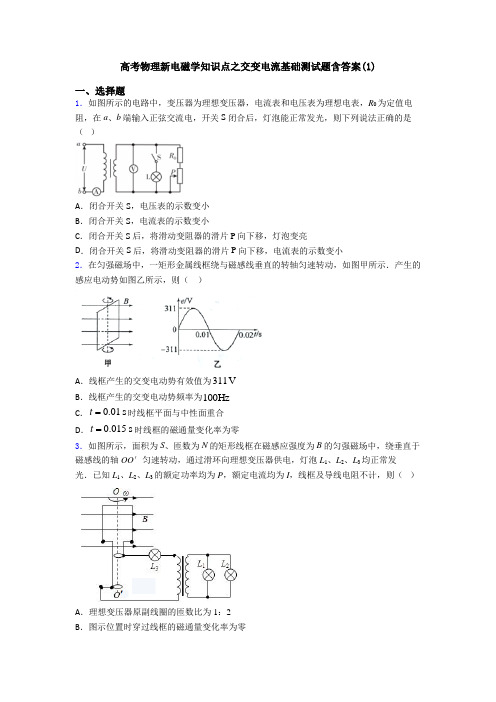

高考物理新电磁学知识点之交变电流基础测试题含答案(1)一、选择题1．如图所示的电路中，变压器为理想变压器，电流表和电压表为理想电表，R0为定值电阻，在a、b端输入正弦交流电，开关S闭合后，灯泡能正常发光，则下列说法正确的是（）A．闭合开关S，电压表的示数变小B．闭合开关S，电流表的示数变小C．闭合开关S后，将滑动变阻器的滑片P向下移，灯泡变亮D．闭合开关S后，将滑动变阻器的滑片P向下移，电流表的示数变小2．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示．产生的感应电动势如图乙所示，则（）A．线框产生的交变电动势有效值为311VB．线框产生的交变电动势频率为100Hzt=时线框平面与中性面重合C．0.01st=时线框的磁通量变化率为零D．0.015s3．如图所示，面积为S、匝数为N的矩形线框在磁感应强度为B的匀强磁场中，绕垂直于磁感线的轴OO′匀速转动，通过滑环向理想变压器供电，灯泡L1、L2、L3均正常发光．已知L1、L2、L3的额定功率均为P，额定电流均为I，线框及导线电阻不计，则（）A．理想变压器原副线圈的匝数比为1：2B．图示位置时穿过线框的磁通量变化率为零C．若灯L1烧断，灯泡L3将变暗D．线框转动的角速度为2P NBSI4．如图所示，单匝闭合金属线框abcd在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm，线框中产生的最大感应电动势为E m，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A．线框转动的角速度为mmEΦB．线框中的电流方向在图示位置发生变化C．当穿过线框的磁通量为Φm的时刻，线框中的感应电动势为E mD．若转动周期减小一半，线框中的感应电动势也减小一半5．如图甲所示电路，已知电阻21R R R==，和1R并联的D是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A、B之间加一个如图乙所示的交变电压（0ABU>时电压为正值）。

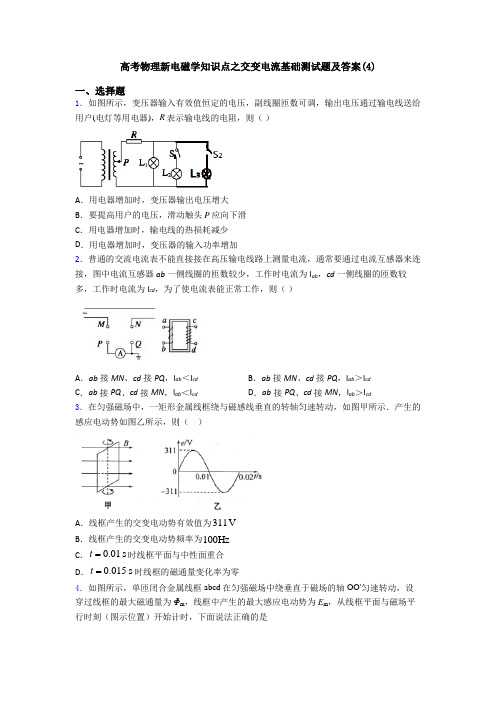

高考物理新电磁学知识点之交变电流基础测试题及答案(4)一、选择题1．如图所示，变压器输入有效值恒定的电压，副线圈匝数可调，输出电压通过输电线送给用户(电灯等用电器)，R表示输电线的电阻，则（）A．用电器增加时，变压器输出电压增大B．要提高用户的电压，滑动触头P应向下滑C．用电器增加时，输电线的热损耗减少D．用电器增加时，变压器的输入功率增加2．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为I ab，cd一侧线圈的匝数较多，工作时电流为I cd，为了使电流表能正常工作，则（）A．ab接MN、cd接PQ，I ab＜I cd B．ab接MN、cd接PQ，I ab＞I cdC．ab接PQ、cd接MN，I ab＜I cd D．ab接PQ、cd接MN，I ab＞I cd3．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示．产生的感应电动势如图乙所示，则（）A．线框产生的交变电动势有效值为311VB．线框产生的交变电动势频率为100Hzt=时线框平面与中性面重合C．0.01st=时线框的磁通量变化率为零D．0.015s4．如图所示，单匝闭合金属线框abcd在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm，线框中产生的最大感应电动势为E m，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A．线框转动的角速度为mm E ΦB．线框中的电流方向在图示位置发生变化C．当穿过线框的磁通量为Φm的时刻，线框中的感应电动势为E mD．若转动周期减小一半，线框中的感应电动势也减小一半5．采用220 kV高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（）A．55 kV B．110 kV C．440 kV D．880 kV6．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A．输出电压的最大值为36VB．原、副线圈中电流之比为55：9C．变压器输入、输出功率之比为55：9D．交流电源有效值为220V，频率为50Hz7．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B，线圈ABCD从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO′逆时针匀速转动。
高考物理电磁学知识点之交变电流基础测试题及解析一、选择题1．如图甲所示，理想变压器原副线圈的匝数比为5 ：1，V 和R 1、R 2分别是电压表、定值电阻，且R 1＝5R 2．已知ab 两端电压u 按图乙所示正弦规律变化．下列说法正确的是A ．电压u 瞬时值的表达式2202sin10(V)u t π=B ．电压表示数为40VC ．R 1、R 2两端的电压之比为5 ：1D ．R 1、R 2消耗的功率之比为1 ：52．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kVB ．110 kVC ．440 kVD ．880 kV3．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高4．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A ．输出电压的最大值为36VB ．原、副线圈中电流之比为55：9C ．变压器输入、输出功率之比为55：9D ．交流电源有效值为220V ，频率为50Hz5．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小6．一含有理想变压器的电路如图所示，图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω，A 为理想交流电流表，U 为正弦交流电压源，输出电压R 的有效值恒定当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I 。
高考物理新电磁学知识点之交变电流专项训练解析含答案一、选择题1．如图所示，图乙中理想变压器的原线圈接图甲所示的交变电流．理想变压器原、副线圈的匝数比为20:3，定值电阻的阻值为11Ω，滑动变阻器的总阻值为22Ω．下列说法中正确的是（）A．副线圈输出电压的频率为100HzB．滑动变阻器的滑片P向右滑动时，电阻R两端的电压不变C．滑动变阻器的滑片P滑到最右端时，通过电阻R的电流为8.45AD．滑动变阻器的滑片P滑到最左端时，理想变压器的输入功率为132W2．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为I ab，cd一侧线圈的匝数较多，工作时电流为I cd，为了使电流表能正常工作，则（）A．ab接MN、cd接PQ，I ab＜I cd B．ab接MN、cd接PQ，I ab＞I cdC．ab接PQ、cd接MN，I ab＜I cd D．ab接PQ、cd接MN，I ab＞I cd3．如图所示，面积为S、匝数为N的矩形线框在磁感应强度为B的匀强磁场中，绕垂直于磁感线的轴OO′匀速转动，通过滑环向理想变压器供电，灯泡L1、L2、L3均正常发光．已知L1、L2、L3的额定功率均为P，额定电流均为I，线框及导线电阻不计，则（）A．理想变压器原副线圈的匝数比为1：2B．图示位置时穿过线框的磁通量变化率为零C．若灯L1烧断，灯泡L3将变暗D ．线框转动的角速度为2PNBSI4．如图甲所示电路，已知电阻21R R R ==，和1R 并联的D 是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A 、B 之间加一个如图乙所示的交变电压（0AB U >时电压为正值）。
则R 2两端电压的有效值为（ ）A ．510VB ．10 VC ．55VD ．102V5．某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt （v ）,则交流电压表示数为( )A ．10VB ．20VC ．15VD ．14.1V6．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高7．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B ，线圈ABCD 从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO ′逆时针匀速转动。
高考物理新电磁学知识点之交变电流真题汇编及答案一、选择题1．如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a、b所示，则（）A．两次t=0时刻线圈平面与中性面垂直B．曲线a、b对应的线圈转速之比为2：3C．曲线a表示的交变电动势频率为50H zD．曲线b表示的交变电动势有效值为52V2．一只电阻分别通过四种不同形式的电流，电流随时间变化的情况如图所示，在相同时间内电阻产生的热量最大的是（）A．B．C．D．3．如图所示，单匝闭合金属线框abcd在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm，线框中产生的最大感应电动势为E m，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A．线框转动的角速度为mmEΦB．线框中的电流方向在图示位置发生变化C．当穿过线框的磁通量为Φm的时刻，线框中的感应电动势为E mD．若转动周期减小一半，线框中的感应电动势也减小一半4．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B，线圈ABCD从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO′逆时针匀速转动。
已知转动角速度为ω，线圈ABCD的面积为S，匝数为N，内阻为r，外电路总电阻为R（包括滑环和电刷的接触电阻和电表电阻），规定线圈中产生的感应电流方向沿ABCD为正方向，下列说法正确的是（）A．线圈产生感应电动势的瞬时值为2sine NB S tωω=B．电路中产生的电流有效值为022()NB SIR rω=+C．外电路的电压峰值为02mNB S RUR rω=+D．1秒内线圈中电流方向改变2ωπ次5．如图所示，一理想变压器，左右两边接有额定电压均为U的4盏完全相同的灯泡（额定功率为P）左端接在一电压恒为U o的交流电源两端。
此4盏灯刚好正常发光。
下列说法中正确的是（）A．该变压器的原副线圈匝数比为1∶3B．此时交流电源输出的功率为3PC．U o=4UD．如果灯L2突然烧断，L1将变亮，而其余2盏将变暗6．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n=，原线圈接入电压2202u tVπ=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P从最上端滑到最下端的过程中，下列说法正确的是（）t 时，电压表的示数为0A．副线圈中交变电流的频率为100Hz B．0C．电流表的示数先变小后变大D．电流表的示数先变大后变小7．有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示，图中N，S是一对固定的磁极，磁极间有一固定的绝缘轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘结束的摩擦轮．如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在磁场中转动而产生电流给车头灯泡供电．关于此装置，下列说法正确的是（）A．自行车匀速行驶时线圈中产生的是直流电B．小灯泡亮度与自行车的行驶速度无关C．知道摩擦轮与后轮的半径，就可以知道后轮转一周的时间里摩擦轮转动的圈数D．线圈匝数越多，穿过线圈的磁通量的变化率越大8．A、B是两个完全相同的电热器，A、B分别通以图甲、乙所示的交变电流。
高考物理新电磁学知识点之交变电流全集汇编附答案(5)一、选择题1．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1．在输电线与用户间连有一理想变压器，流入用户端的电流是I 2．则（ ）A ．用户端的电压为I 1U 1/I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 12rD ．输电线路上损失的电功率为I 1U2．某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt （v ）,则交流电压表示数为( )A ．10VB ．20VC ．15VD ．14.1V3．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小4．如图所示，左右两个电路中，当a 、b 两端和e 、f 两端分别接220V 的交变电压时，测得c 、d 两端和g 、h 两端的电压均为110V ．若分别在c 、d 两端和g 、h 两端加上110V 交变电压，则a 、b 两端和e 、f 两端测得的电压将分别是( )A ．220V ，220VB ．220V ，110VC ．110V ，110VD ．220V ， 0V5．如图所示，两种情况下变压器灯泡L 2、L 3的功率均为P ，且L 1、L 2、L 3为相同的灯泡，匝数比为，则图（a ）中L 1的功率和图（b ）中L 1的功率分别为( )A ．P 、PB ．9P 、C ．、9PD ．、9P6．如图甲所示为一理想变压器，原、副线圈匝数比为22∶1，两个标有“10 V ,5 W”的小灯泡并联在副线圈的两端．原线圈与正弦交变电源连接，输入电压u 如图乙所示，原线圈电路中电压表和电流表(可视为理想电表)。
高考物理新电磁学知识点之交变电流全集汇编附答案一、选择题1．一匝数n =10的矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，所产生的交流电电动势瞬时值的表达式220sin10πV e t =，下列说法正确的是（ ）A ．该交流电的频率是50HzB ．电动势的有效值是220VC．当1s 10时，电动势的瞬时值为0 D ．穿过线圈的磁通量最大值为4Wb/s2．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab 一侧线圈的匝数较少，工作时电流为I ab ，cd 一侧线圈的匝数较多，工作时电流为I cd ，为了使电流表能正常工作，则（ ）A ．ab 接MN 、cd 接PQ ，I ab ＜I cdB ．ab 接MN 、cd 接PQ ，I ab ＞I cdC ．ab 接PQ 、cd 接MN ，I ab ＜I cdD ．ab 接PQ 、cd 接MN ，I ab ＞I cd3．如图所示，单匝闭合金属线框abcd 在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm ，线框中产生的最大感应电动势为E m ，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A ．线框转动的角速度为m mE Φ B ．线框中的电流方向在图示位置发生变化C ．当穿过线框的磁通量为Φm 的时刻，线框中的感应电动势为E mD ．若转动周期减小一半，线框中的感应电动势也减小一半4．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kV B ．110 kV C ．440 kV D ．880 kV5．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高6．如图所示，一交流电的电流随时间而变化的图象。
高考物理最新电磁学知识点之交变电流真题汇编及答案一、选择题1．矩形线框与理想电流表、理想变压器、灯泡连接电路如图甲所示．灯泡标有“36 V40 W”的字样且阻值可以视作不变，变压器原、副线圈的匝数之比为2∶1，线框产生的电动势随时间变化的规律如图乙所示．则下列说法正确的是()A．图乙电动势的瞬时值表达式为e＝36 sin(πt)VB．变压器副线圈中的电流方向每秒改变50次C．灯泡L恰好正常发光D．理想变压器输入功率为20 W2．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为I ab，cd一侧线圈的匝数较多，工作时电流为I cd，为了使电流表能正常工作，则（）A．ab接MN、cd接PQ，I ab＜I cd B．ab接MN、cd接PQ，I ab＞I cdC．ab接PQ、cd接MN，I ab＜I cd D．ab接PQ、cd接MN，I ab＞I cd3．如图所示，面积为S、匝数为N的矩形线框在磁感应强度为B的匀强磁场中，绕垂直于磁感线的轴OO′匀速转动，通过滑环向理想变压器供电，灯泡L1、L2、L3均正常发光．已知L1、L2、L3的额定功率均为P，额定电流均为I，线框及导线电阻不计，则（）A．理想变压器原副线圈的匝数比为1：2B．图示位置时穿过线框的磁通量变化率为零C．若灯L1烧断，灯泡L3将变暗D．线框转动的角速度为2P NBSI4．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A．输出电压的最大值为36VB．原、副线圈中电流之比为55：9C．变压器输入、输出功率之比为55：9D．交流电源有效值为220V，频率为50Hz5．如图所示，一理想变压器，左右两边接有额定电压均为U的4盏完全相同的灯泡（额定功率为P）左端接在一电压恒为U o的交流电源两端。
此4盏灯刚好正常发光。
高考物理新电磁学知识点之交变电流基础测试题(5)一、选择题1．如图所示，甲是远距离的输电示意图，乙是发电机输出电压随时间变化的图象，则（）A．用户用电器上交流电的频率是100HzB．发电机输出交流电的电压有效值是500VC．输电线的电流只由降压变压器原副线圈的匝数比决定D．当用户用电器的总电阻增大时，输电线上损失功率减小2．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A．输出电压的最大值为36VB．原、副线圈中电流之比为55：9C．变压器输入、输出功率之比为55：9D．交流电源有效值为220V，频率为50Hz3．如图所示，一理想变压器，左右两边接有额定电压均为U的4盏完全相同的灯泡（额定功率为P）左端接在一电压恒为U o的交流电源两端。
此4盏灯刚好正常发光。
下列说法中正确的是（）A．该变压器的原副线圈匝数比为1∶3B．此时交流电源输出的功率为3PC．U o=4UD．如果灯L2突然烧断，L1将变亮，而其余2盏将变暗4．如图所示，左右两个电路中，当a、b两端和e、f两端分别接220V的交变电压时，测得c、d两端和g、h两端的电压均为110V．若分别在c、d两端和g、h两端加上110V交变电压，则a、b两端和e、f两端测得的电压将分别是( )A ．220V ，220VB ．220V ，110VC ．110V ，110VD ．220V ， 0V5．如图甲所示，理想变压器原、副线圈的匝数比为2∶1，电阻55Ω，电流表、电压表均为理想电表。
原线圈A 、B 端接入如图乙所示的正弦交流电压，下列说法正确的是A ．电流表的示数为4.0AB ．电压表的示数为155.6VC ．副线圈中交流电的频率为50HzD ．穿过原、副线圈磁通量的变化率之比为2∶16．如图所示，理想变压器的原线圈接在()2202sin100V u t π=的交流电源上，副线圈接有R =110Ω的负载电阻，原、副线圈匝数之比为4∶1，电流表、电压表均为理想电表。
下列说法正确的是A ．电流表的读数为2AB ．原线圈的输入功率为27.5WC ．电压表的读数为77.8VD ．副线圈输出交流电的周期为50s7．把图甲所示的正弦式交变电流接在图乙中理想变压器的A 、B 两端，电压表和电流表均为理想电表，R t 为热敏电阻（温度升高时其电阻减小），R 为定值电阻．下列说法正确的是：( )A ．R t 处温度升高时，电流表的示数变大，变压器输入功率变大B ．R t 处温度升高时，电压表V 1、V 2示数的比值不变C．在t=1×10﹣2s时，穿过该矩形线圈的磁通量为零D．变压器原线圈两端电压的瞬时值表达式为u=36sin50πt（V）8．如图所示，一理想变压器原线圈接在电压恒为U的交流电源上，原线圈接入电路的匝数可通过调节触头P进行改变，副线圈、电阻箱R和定值电阻R1以及理想交流电流表连接在一起。
下列说法正确的是（）A．不管电阻箱如何调节，电流表示数一定变大B．只将R和R1由并联改为串联结构，其他保持不变，则电流表示数将变大C．只将P的位置向上滑动，其他保持不变，则R1的功率将变小D．保持P的位置不动，增大R，则R1的电功率变小9．如图所示，图乙中理想变压器的原线圈接图甲所示的交变电流．理想变压器原、副线圈的匝数比为20:3，定值电阻的阻值为11Ω，滑动变阻器的总阻值为22Ω．下列说法中正确的是（）A．副线圈输出电压的频率为100HzB．滑动变阻器的滑片P向右滑动时，电阻R两端的电压不变C．滑动变阻器的滑片P滑到最右端时，通过电阻R的电流为8.45AD．滑动变阻器的滑片P滑到最左端时，理想变压器的输入功率为132W10．如图所示,交流电流表A1、A2、A3分别与电容器C．线圈L和电阻R串联后接在同一个交流电源上,供电电压瞬时值为U1=U m sinω1t,三个电流表读数相同．现换另一个电源供电,供电电压瞬时值为U2=U m sinω2t,ω2=2ω1.改换电源后,三个电流表的读数将( )A．A1将减小,A2将增大,A3将不变B．A1将增大,A2将减小,A3将不变C．A1将不变,A2将减小,A3将增大D．A1将减小,A2将减小,A3将不变11．一理想变压器原、副线圈的匝数比为5∶1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器R的滑动片。
