自动升降式高杆灯系统要求

体育场高杆灯照明设备技术条件第一部分：体育场采用四塔式场地照明系统。

一、灯塔：1．BCU-HM-35型体育场专用灯塔，高度35M。

2．采用Q235优质低碳钢经折弯、焊接制成，整体热镀锌防腐处理。

杆体为锥型插接式结构，截面形式为正20形。

3．杆体应无横向焊缝，纵向焊缝要求均匀、无虚焊现象。

杆身直线度误差应小于0.3%。

4．灯排（灯具安装平台）为钢制结构，所有部件经热镀锌防腐处理。

所有连接螺栓螺母为不锈钢材质。

5．灯塔分部件运至安装现场，使用专用工具进行拼装并完成吊装，整个过程不能有任何切割、打孔、焊接的操作。

6．高杆采用电动升降式维修吊篮，配套使用CU双卷筒卷扬机升降系统。

双卷筒卷扬机产品要求通过质量监督局的安全检测，并提供报告。

7．维修吊篮应保证一次将两名维修工作人员及必要的工具等安全、可靠地送至塔顶维修平台，并在维修结束后将其安全送回地面。

8．升降系统的动力为外置式电动工具，装置有过扭矩保护器，四座灯塔共用一套即可，可以在5米外远距离操作。

9．塔顶应装置避雷针和航空障碍灯。

10.投标方应提供详细的灯塔设计图、结构强度计算书，设计风速35M/S。

二、灯具1．场地照明灯具：FL444 MH型金属卤化物灯具，功率分别为1000W和2000W。

高强度铸铝灯体，石英玻璃镀膜反射器，并置有防眩板，后开启式更换光源，带有散热器和呼吸器，高强度耐高温钢化玻璃前窗，防护等级IP65，装置有远距离触发电路，灯具重量不大于13kg，迎风面积不大于0.19M2。

应配有进口金属卤化特光源及电器（1000W和2000W）。

2．应急照明灯具：QVF137-1000W型卤钨灯具。

密封等级IP54，电器绝缘等级CLASS I，灯体及灯框采用高压铸铝喷塑处理，高纯铝阳极氧化反射器，耐高温强化玻璃，V型硅橡胶密封圈，一体化高压铸铝灯壳体，配1000W双端卤钨灯光源。

三、照明控制柜及控制系统1．每基灯塔配备一台照明控制电器柜，用以安装灯具的电器和控制电路，镇流器和电容器置于地面的电器柜中，有效地降低了灯塔顶部的载荷，同时便于日常维护检查。

20米升降式高杆灯技术参数一、概述本技术方案严格执行国家相关技术标准，技术先进、经济合理、真正做到使用安全、维护管理方便，符合绿色照明规范。

二、执行标准各项技术参数符合GB14887-2003国家标准三、主要技术参数3.3.2高杆灯灯杆、灯盘3.3.2.1灯杆高度为20米，材质为Q235优质低碳钢板经剪制、折弯、自动焊接成型。

折边成16边型，分三节套，壁厚分别是6/8/10mm，热镀锌喷塑，确保30年不会生锈，抗13级台风（根据需求而定），灯杆上口径260mm、下口径520mm,整体内外热镀锌，厚度不小于0.6mm，法兰尺寸Ф900mm*25mm，灯杆的全部结构件均经过热镀锌和表面防腐处理，防腐质量符合GB/T9790、GBJ365011和GB/T11373的有关规定，达到WF2。

有效延长灯杆寿命，节约维护费用。

所有紧固件均有防松措施。

3.3.2.2灯杆底部开有电器门，内置自动升降装置和电器控制系统。

3.3.2.3中杆灯包括灯杆、灯具、灯盘及自动升降系统，整体设计美观大方。

3.3.2.4灯杆采用插接式，插接长度大于插接处最大直径的1.5倍，配合间隙不大于3mm。

焊接部分无影响强度的裂纹、夹渣、焊熘、烧穿、弧坑和气孔，并且无折皱和中断等缺陷。

3.3.2.5灯盘支架采用方管厚度2.5mm框架式，结构简单可靠，迎风面积小，以提高安全性能。

灯盘重量轻，防腐性能好。

灯具支架可调，便于调整投射方向。

3.3.3电器控制系统：3..3.3.1电器控制和保护装置均安装固定在灯杆底部的控制箱内，备有照明控制及电机控制器。

3.3.3.2双回路电力电缆供电，可实现全负荷照明和部分照明，具有手控，微电脑时间控制多种方式，以满足用户的不同需求。

3.3.3.3采用拖缆方式供电，并留有一定余量。

接至电源的铜导线，截面不小于10mm2；接至每只灯的铜导线，其截面不小于2.5mm2。

3.3.4自动升降式系统：3.3.4.1系统由电机、蜗轮蜗杆、卷筒等部分组成。

一、升降式高杆灯技术要求1. 高杆照明系统应包括：杆体（含预埋件）、顶部三立机构和灯盘框架、升降导向和防坠落制动机构、升降系统、控制电器及照明灯具（含光源）部分。

高杆灯厂商完成该六部分的制作与组装。

3. 高杆灯的结构设计应根据使用地的气象资料，符合国家规范的要求。

4. 灯具及光源的技术要求：4.1 安全：人性化设计，防止灯具上盖突然关闭装置；防水防尘：灯具外壳防护等级不低于IP66；防腐：高纯氧化铝反射器，高强度、耐高温钢化玻璃防风：灯具外形应为流线型，迎风面积小。

投标人需提供相应使用灯具的光性能、密封等级等指标的测试报告。

4.2光源采用进口高压钠灯，光源显色指数≥23；寿命≥24000小时；灯具功率因数不得低于0.85。

4.3灯具采用国际知名品牌。

灯具应为高压铸铝或挤压铝型材灯体，防护等级不低于IP66；灯具反光器为高纯铝抛光，经阳极氧化制成，并配有防止光源震动的装置；灯具密封胶条及密封胶均使用硅橡胶材料，可耐高温、耐老化；灯具连接件应为碳钢材料制成，连接件可满足灯具水平方向及俯角方向的任意投射角度的调节；灯具开启方便，不需使用工具即可更换光源。

4.3镇流器适用220V/50HZ系统，抗电压波动+10%、-10%。

4.4补偿电容：采用防爆电容，低损耗型，采用单灯补偿方式。

4.5触发器：采用双向多脉冲设计，保证光源可靠启动。

4.6灯具配缆（线）应采用户外硅橡胶防火阻燃材料制成。

5. 灯杆的技术要求：5.1高杆灯杆体材料的性能应该符合国家标准的规定，并符合《高耸结构设计规范》GB50135-2006和《钢结构设计规范》GB50017-2003。

5.2结构用钢不得有影响材料性能的裂纹、分层、夹渣等缺陷，麻点或划痕的深度不得大于0.5毫米。

5.3升降式高杆灯的各钢制部件均作防腐处理，防腐处理要采用热浸锌方式处理，并符合国家标准：GB/T13912-2002的规定。

浸锌厚度为80-100um。

防腐年限不得少于30年。

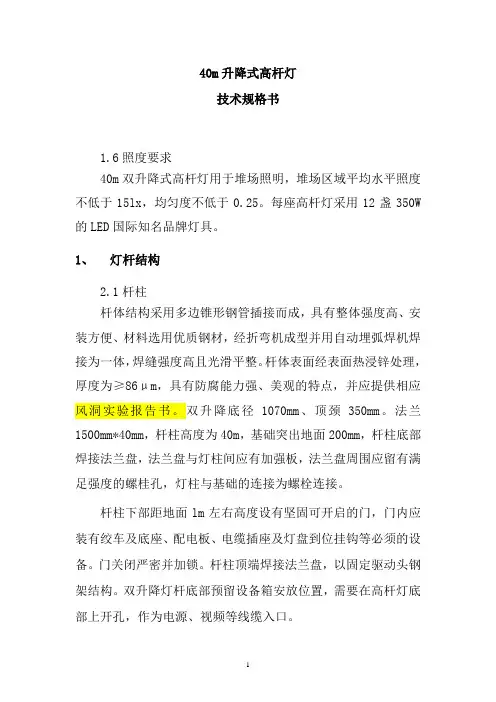

40m升降式高杆灯技术规格书1.6照度要求40m双升降式高杆灯用于堆场照明，堆场区域平均水平照度不低于15lx，均匀度不低于0.25。

每座高杆灯采用12盏350W 的LED国际知名品牌灯具。

1、灯杆结构2.1杆柱杆体结构采用多边锥形钢管插接而成，具有整体强度高、安装方便、材料选用优质钢材，经折弯机成型并用自动埋弧焊机焊接为一体，焊缝强度高且光滑平整。

杆体表面经表面热浸锌处理，厚度为≥86μm，具有防腐能力强、美观的特点，并应提供相应风洞实验报告书。

双升降底径1070mm、顶颈350mm。

法兰1500mm*40mm，杆柱高度为40m，基础突出地面200mm，杆柱底部焊接法兰盘，法兰盘与灯柱间应有加强板，法兰盘周围应留有满足强度的螺桂孔，灯柱与基础的连接为螺栓连接。

杆柱下部距地面lm左右高度设有坚固可开启的门，门内应装有绞车及底座、配电板、电缆插座及灯盘到位挂钩等必须的设备。

门关闭严密并加锁。

杆柱顶端焊接法兰盘，以固定驱动头钢架结构。

双升降灯杆底部预留设备箱安放位置，需要在高杆灯底部上开孔，作为电源、视频等线缆入口。

杆体材料应为Q235,灯盘应为钢制结构。

2.2升降灯盘灯盘为框架结构，采用优质型材组焊，表面热浸锌，重量轻，强度高，防锈蚀。

灯盘到达灯杆顶部使用位置时，通过挂钩机构可将其进行可靠的定位，其定位系统所需维护量接近于零。

在30米处设置可安装无线数据通信基站及工业电视系统的前端设备的承载结构。

灯盘应为钢质框架结构，经整体热浸锌防腐处理，具有足够的结构强度，可方便地拆开，便于安装。

灯杆顶部设有防护罩和符合规范的避雷针。

灯杆基础预埋接地极，整个高杆的防雷接地电阻应不大于1Ω。

内部装有时控装置，并配合整个港区远控照明在杆体上开孔。

提供有关高杆杆体强度、挠度等性能的详细计算书。

灯盘可均匀分布12盏灯具，并预留好灯具固定孔（灯具支架必须双孔双螺栓固定），同时配固定灯具螺丝12套。

灯盘上配置好灯具分线盒3个，分线盒进线电缆接好，并能满足灯具负荷要求。

40m升降式高杆灯技术规格书1.6照度要求40m双升降式高杆灯用于堆场照明，堆场区域平均水平照度不低于15lx，均匀度不低于0.25。

每座高杆灯采用12盏350W 的LED国际知名品牌灯具。

1、灯杆结构2.1杆柱杆体结构采用多边锥形钢管插接而成，具有整体强度高、安装方便、材料选用优质钢材，经折弯机成型并用自动埋弧焊机焊接为一体，焊缝强度高且光滑平整。

杆体表面经表面热浸锌处理，厚度为≥86μm，具有防腐能力强、美观的特点，并应提供相应风洞实验报告书。

双升降底径1070mm、顶颈350mm。

法兰1500mm*40mm，杆柱高度为40m，基础突出地面200mm，杆柱底部焊接法兰盘，法兰盘与灯柱间应有加强板，法兰盘周围应留有满足强度的螺桂孔，灯柱与基础的连接为螺栓连接。

杆柱下部距地面lm左右高度设有坚固可开启的门，门内应装有绞车及底座、配电板、电缆插座及灯盘到位挂钩等必须的设备。

门关闭严密并加锁。

杆柱顶端焊接法兰盘，以固定驱动头钢架结构。

双升降灯杆底部预留设备箱安放位置，需要在高杆灯底部上开孔，作为电源、视频等线缆入口。

杆体材料应为Q235,灯盘应为钢制结构。

2.2升降灯盘灯盘为框架结构，采用优质型材组焊，表面热浸锌，重量轻，强度高，防锈蚀。

灯盘到达灯杆顶部使用位置时，通过挂钩机构可将其进行可靠的定位，其定位系统所需维护量接近于零。

在30米处设置可安装无线数据通信基站及工业电视系统的前端设备的承载结构。

灯盘应为钢质框架结构，经整体热浸锌防腐处理，具有足够的结构强度，可方便地拆开，便于安装。

灯杆顶部设有防护罩和符合规范的避雷针。

灯杆基础预埋接地极，整个高杆的防雷接地电阻应不大于1Ω。

内部装有时控装置，并配合整个港区远控照明在杆体上开孔。

提供有关高杆杆体强度、挠度等性能的详细计算书。

灯盘可均匀分布12盏灯具，并预留好灯具固定孔（灯具支架必须双孔双螺栓固定），同时配固定灯具螺丝12套。

灯盘上配置好灯具分线盒3个，分线盒进线电缆接好，并能满足灯具负荷要求。

高杆灯技术要求一工作范围综述:主要包括30米高杆灯的制造、运输、现场安装和调试（包括所有基础预埋件，如预埋法兰盘、预埋螺栓等）。

二、提供的高杆灯应符合相应的国家标准（GB）或国际电工委员会标准（IEC）。

执行国家标准、国际标准、行业标准的最新版本。

《钢结构设计规范》 GB50017-2003《高耸结构设计规范》 GB50135-2006《优质素钢技术条件》 GB/T899-1988《钢铁制品热镀层技术要求》 GB/T13912-1992《焊接质量保证熔化焊接头的要求和缺陷分级》 GB/T12469-1990《升降式高杆照明装置技术条件》 JT/T312-1996《建筑地基基础设计规范》 GB50007-2011三、高杆灯技术参数高杆灯为电动/手动升降式。

1 灯杆1）所有金属结构（不锈钢件除外）内外表面需热镀锌处理，现场无焊接现象；2）灯杆不得有影响强度的裂纹、灰渣、焊瘤、弧坑和针状气孔，并且无折破和中断的缺陷；3）灯杆采用多边形拔销杆，插接式结构4）插接长度应大于插接处端直径的1.5倍5）整体安装垂直度不大于千分之三；6）高杆灯应在风速33米/秒时，摄像机传回的监控画面应保证控制室内操作人员正常观看；7）杆体整体使用寿命30年以上；8）灯杆箱门采用暗锁，杆底小门防护等级不低于IP65；9）除本身配备的防雷接地系统外，所有高杆灯小门内设等电位联结箱，箱内设6个等电位联结端子;10）注明杆体材质、杆体的组成情况（节数、壁厚、上下直径）及重量；2 高杆灯的升降系统；1）高杆灯按照安装工业电视系统考虑，均采用单升降系统；2）升降过程中对灯具及摄像机的冲击力量尽量小；3）升降系统采用灯杆内置独立电动卷扬机构，卷扬机设有专门的止动锁定装置。

可通过线控实现5米外的远距离操作；4）电动工具与卷扬机之间应装有可调式独立的扭矩限制器，以防止过载；5）高杆灯采用电动升降机构，电动方式可以点动，断电时要求可以手动操作。

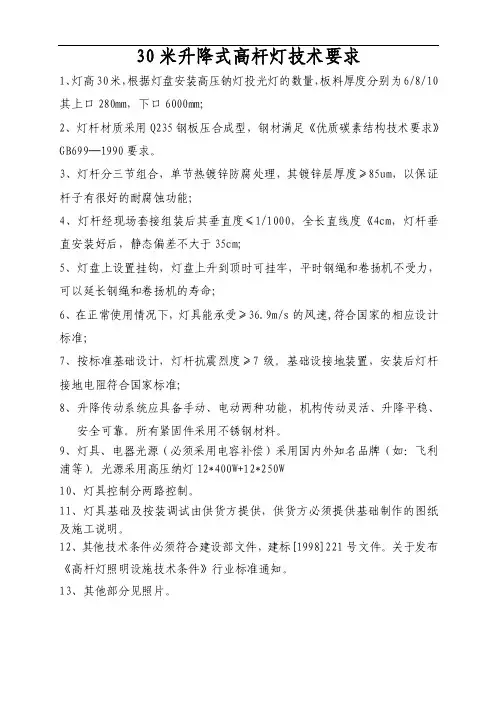

30米升降式高杆灯技术要求
1、灯高30米，根据灯盘安装高压钠灯投光灯的数量，板料厚度分别为6/8/10其上口280mm，下口6000mm；
2、灯杆材质采用Q235钢板压合成型，钢材满足《优质碳素结构技术要求》GB699─1990要求。

3、灯杆分三节组合，单节热镀锌防腐处理，其镀锌层厚度≥85um，以保证杆子有很好的耐腐蚀功能；
4、灯杆经现场套接组装后其垂直度≤1/1000，全长直线度《4cm，灯杆垂直安装好后，静态偏差不大于35cm;
5、灯盘上设置挂钩，灯盘上升到顶时可挂牢，平时钢绳和卷扬机不受力，可以延长钢绳和卷扬机的寿命；
6、在正常使用情况下，灯具能承受≥36.9m/s的风速,符合国家的相应设计标准；
7、按标准基础设计，灯杆抗震烈度≥7级。

基础设接地装置，安装后灯杆接地电阻符合国家标准；
8、升降传动系统应具备手动、电动两种功能，机构传动灵活、升降平稳、
安全可靠。

所有紧固件采用不锈钢材料。

9、灯具、电器光源（必须采用电容补偿）采用国内外知名品牌（如：飞利浦等）。

光源采用高压纳灯12*400W+12*250W
10、灯具控制分两路控制。

11、灯具基础及按装调试由供货方提供，供货方必须提供基础制作的图纸及施工说明。

12、其他技术条件必须符合建设部文件，建标[1998]221号文件。

关于发布《高杆灯照明设施技术条件》行业标准通知。

13、其他部分见照片。

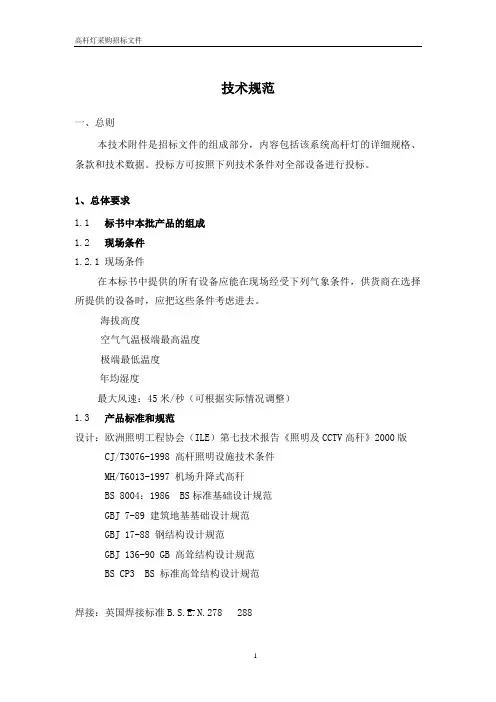

技术规范一、总则本技术附件是招标文件的组成部分，内容包括该系统高杆灯的详细规格、条款和技术数据。

投标方可按照下列技术条件对全部设备进行投标。

1、总体要求1.1 标书中本批产品的组成1.2 现场条件1.2.1 现场条件在本标书中提供的所有设备应能在现场经受下列气象条件，供货商在选择所提供的设备时，应把这些条件考虑进去。

海拔高度空气气温极端最高温度极端最低温度年均湿度最大风速：45米/秒（可根据实际情况调整）1.3 产品标准和规范设计：欧洲照明工程协会（ILE）第七技术报告《照明及CCTV高秆》2000版CJ/T3076-1998 高杆照明设施技术条件MH/T6013-1997 机场升降式高秆BS 8004：1986 BS标准基础设计规范GBJ 7-89 建筑地基基础设计规范GBJ 17-88 钢结构设计规范GBJ 136-90 GB 高耸结构设计规范BS CP3 BS 标准高耸结构设计规范焊接：英国焊接标准B.S.E.N.278 288钢材： BS EN 10025 碳素结构钢GB/T700-1988 碳素结构钢钢丝绳： BS 302 Part 1：1997 BS 标准不锈钢丝绳GB/T9944-1988 不锈钢丝绳镀锌： BS EN ISO 1461：1999 BS标准热镀锌技术要求GB/T13912-2002 金属覆盖层钢制品热镀锌技术要求电气： BS7671电气装置安装工程施工及验收规范GBJ 232-82 电气装置安装工程施工及验收规范2.高杆灯设备供应厂家技术资质能力要求2.1高杆灯设备供应厂家必须在其授权代理人的投标文件中提供以下内容的详细证明资料，如果不提供将视作不能满足，并承担投标被拒绝的风险。

2.1.1高杆灯设备供应厂家必须具有国家有关部门颁发升降式高杆灯使用许可证2.1.2高杆灯设备供应厂家注册资本金应在人民币1000万以上2.1.3高杆灯设备供应厂家必须具有5年以上高杆灯生产历史2.1.4高杆灯设备供应厂家必须具有ISO9000质量认证证书、ISO14000环境认证证书2.1.5高杆灯设备供应厂家必须具有沿海易受台风侵袭地区港口或机场项目高杆灯销售业绩（需提供合同复印件或中标通知书）2.1.6高杆灯设备供应厂家为本项目提供的高杆灯，2006年～2010年具在港口堆场有200基以上的业绩（需提供业绩表及合同复印件或中标通知书）2.1.7参加投标的单位可以是厂家或是生产厂家在本地唯一授权的代理商（代理商不需提供生产及安装资质，由生产厂家提供），生产厂家具有城市道路照明三级以上资质。

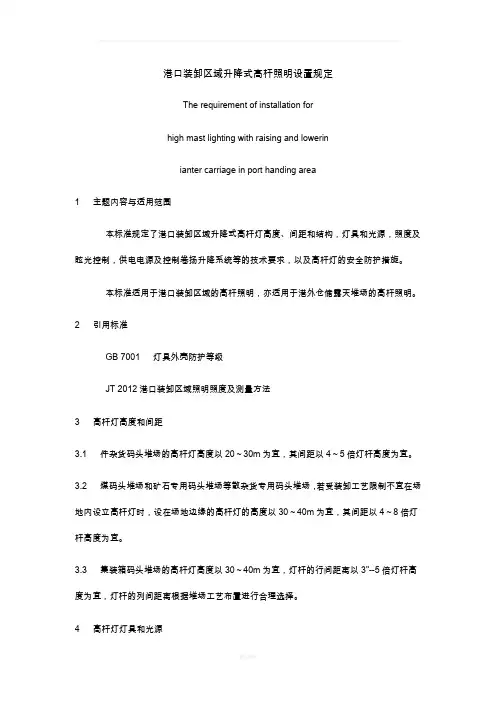

港口装卸区域升降式高杆照明设置规定The requirement of installation forhigh mast lighting with raising and lowerinianter carriage in port handing area1主题内容与适用范围本标准规定了港口装卸区域升降式高杆灯高度、间距和结构，灯具和光源，照度及眩光控制，供电电源及控制卷扬升降系统等的技术要求，以及高杆灯的安全防护措旋。

本标准适用于港口装卸区域的高杆照明，亦适用于港外仓储露天堆场的高杆照明。

2 引用标准GB 7001灯具外壳防护等级JT 2012港口装卸区域照明照度及测量方法3高杆灯高度和间距3.1件杂货码头堆场的高杆灯高度以20～30m为宜，其间距以4～5倍灯杆高度为宜。

3.2煤码头堆场和矿石专用码头堆场等散杂货专用码头堆场，若受装卸工艺限制不宜在场地内设立高杆灯时，设在场地边缘的高杆灯的高度以30～40m为宜，其间距以4～8倍灯杆高度为宜。

3.3集装箱码头堆场的高杆灯高度以30～40m为宜，灯杆的行间距离以3"--5倍灯杆高度为宜，灯杆的列间距离根据堆场工艺布置进行合理选择。

4高杆灯灯具和光源4.1高杆灯所用的光源应采用高压钠灯和金属卤素灯等高光效、长寿命的光源，单灯功率以400～1000W为宜。

4.2灯具宣采用截光型泛光灯或投光灯，并可将宽光束和窄光束灯具搭配使用，以提高远点照度和均匀度．4.3灯具的投光角度不得大于70°。

4.4灯具应符合GB7001规定采用封闭型，其防护等级应达到1P55。

4.5灯具外壳应采用高防腐处理和高防腐材料。

，推荐采用铝合金外壳，不宜使用喷塑防腐处理。

4.6灯具的反射器宜采用抛光高纯铝或不锈锅板制作。

4.7灯具的电源线宜采用耐高温护套线（缆）。

4.8灯具应具备完善的散热功能。

4.9灯具应具有调整方位角和仰俯角的装置。

4.10灯具的镇流器、触发器、补偿电容、熔断器等附件，应安装在灯具旁的附件箱内，附件箱应具有良好的密封措旄，并保证水密推荐采用附件与灯具一体化灯具。

一：高杆灯的选型原则第一部分一、结构1、升降式停车场高杆灯由灯杆总成（含灯盘、避雷针）监控设备、光源系统、升降系统、控制系统组成2、高杆灯材质厚度、钢筋笼、灯基础应满足烟台的风力、本地地质条件的要求第二部分产品要求及技术说明:（一）、灯杆：符合《升降式高杆照明装置技术条件（QJ/T312/1998）》与《高杆照明设施技术条件（QJ/T3076/1998）》、城市道路照明设计标准（QJJ4591）及国家现行规定的路灯验收标准等要求。

高杆灯材质为上海宝钢Q235板材，三节变径，壁厚分别为8mm\10mm\12mm，杆材为锥形八边形或十二边形，内外热镀锌，白色喷塑。

插接长度大于插接处大端直径的1.5倍。

（基础施工方应与高杆灯生产厂家对接后焊接钢筋笼，采用双帽紧箍，并C20砼包封螺丝），抗风速40m/s，符合GBJ9和GBJ135的有关规定；抗震度≥7级，符合GBJ11的有关规定。

灯杆整体热镀锌反腐处理，防腐质量符合GB/T9700、GBJ36011和GB/T1373标准的有关规定，镀锌厚度不小于86微米；表面静电喷塑，喷塑厚度不小于100微米，表面光滑，不变色，使用寿命不低于30年。

灯杆焊接质量符合GB/T12469的要求，无影响强度的裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔，并且无折皱和中断等缺陷。

灯杆底部设有防雨维护门，并配挂专用防盗耐蚀锁.（二）、灯盘：灯盘材质优质低碳钢材，整体热镀锌后，表面静电喷塑，使用寿命不低于20年，灯盘到达灯杆顶部使用位置时设有机械限位装置。

（三）、光源及电气：方案：采用LED光源，高压铸铝外壳，芯片品牌：科瑞，惠州科瑞半导体照明有限公司原厂封装，寿命不小于50000小时，工作一万小时无维护情况下光通维持率大于95%；驱动部分：台湾明纬/英飞特等。

以上方案中，所有电气元件，需为ABB/西门子/施耐德品牌产品。

（四）、升降系统：置于杆底部，独立控制电机驱动减速升降设备，￠10不锈钢钢绳，钢丝绳承载能力大于5000公斤，符合GB8903、GB/T9944的标准和要求，具有电动和手动两种功能并设有机械限位和过扭保护措施。

）自动升降式高杆灯系统要求：高杆灯照明范围180°，照明半径110米，平均照度不小于30lux，最远处照度不小于18lux，灯杆高度为30米，光源采用8头1KW高压钠灯光源单侧双排布置，高压钠灯外置式镇流器、触发器，安装在灯盘内，光源眩光控制好，要求防护等级IP65。

高杆灯执行标准CJ/T 3076-1998,道路照明GB 7000.5-2005。

基础采用混凝土结构，基础上留有固定灯杆法兰盘的地脚螺栓及固定地脚螺栓用的下法兰；基础内根据高杆灯制造商要求的穿线管的根数及管径预埋电缆的穿线管，穿线管采用热镀锌钢管，所有杆体即基础预埋地脚螺栓、紧固件螺栓、螺母均为必须采用不锈钢螺栓。

高压钠灯光源品牌：GE、飞利浦、索恩、库柏、欧斯朗品牌；控制箱电气品牌：施耐德、ABB。

光源外壳高压铸铝外壳，钢化玻璃反光面。

光源控制方式为：手动及遥控器两种控制方式，遥控距离150米，不设计时控和光控方式，可实现全负荷照明和部份照明形式，即8路或4路控制，光源控制箱设置于灯杆内。

升降系统的升降机构安装于灯杆内，配备自动及手动升降系统各一套，升降由操作按钮盒距灯杆5m外采用有线控制，升降控制箱置于高杆门内。

必须采用不旋转不锈钢钢丝绳。

升降速度不超过6m/min，机构传动灵活、升降平稳、安全可靠，灯盘升至工作位置后，能将灯盘自动脱钩、挂钩，钢丝绳卸荷。

应设置过载安全保护装置，并具有自锁功能，配套电磁制动刹车及冲顶断电保护装置，停电时可用手摇升降。

灯杆所用材料为SS400或Q235材质，经模压成多锥形插接式钢杆,所用的钢材必须符合有关标准要求，并提供质保书、合格证及焊缝探伤测试报告，制造商可根据灯杆高度和西安当地风力自行设计高杆灯杆体壁厚，但壁厚不得小于10mm，灯杆、灯盘及所有金属配件表面均应热浸处理，镀锌层均匀，厚度不小于85μm。

镀锌后应钝化处理，表面光滑。

减速机要求：必须为国内知名品牌。

灯盘内导线（软缆或软线）应采用阻燃型导线，排列应有固定架，不应承受过度的机械应力，必须有避雷接地极，接地电阻不小于4Ω，杆顶端装设接闪器等避雷装置。

三防高杆灯：1 高杆灯25米高杆灯结构强度设计要求：最大风速V=40m/s，基本风力为50-60Kg/m2，其抗震裂度为8度，抗风力在12级左右，受力部件全部经过校核，留有足够的安全系数。

土建基础部分，供货厂家除提供基础图纸外还免费提供45#优质碳素钢地脚螺栓，确保施工的顺利进行。

2 灯杆材料：采用GB/T1699-88优质碳素结构、Q235A，25m灯杆分4节制作，厚度分别为6、6、8、10mm；每段钢板的厚度根据GBJ-135-90高耸结构设计规范的要求计算确定，然后经模压成12边棱锥形插接式钢杆，其对边间距及对角间距偏差应小于15mm。

灯杆轴线的垂直误差不大于3‰，高杆照明设施竖立后的不垂直度不大于5‰，插接式灯杆的插接长度是灯杆直径的1.3-1.4倍，配合间隙局部不超过2.5mm。

焊缝均按GB/T3323和GB/T11345中的规定标准执行，另有特别要求的，每节灯杆大头内部的焊接长度不少于此直径的1.1倍。

3 电器系统：须提供高杆照明设施电器系统图、控制原理图及电器元件布置图。

电气系统配断路器，熔断器、接线排，根据具体要求配置规格大小，必须满足GB标准要求。

配升降控制盒1只。

光源选用5套1000W灯泡或10套400W飞利浦亚明金属卤化灯泡，电器性能指标按GBJ64-86执行。

4 悬挂系统：电动升降式高杆灯的安全悬挂系统由挂钩、轴销组成，轴销材料须采用不锈钢材质。

升降系统须有自动卸荷装置，并有限位开关控制。

导向轮部分应保证钢丝绳不接触、不扯破电缆。

E 卷扬机系统：电动升降式高杆灯的卷扬系统须由刺爪、倒齿轮、大小合金钢元柱齿轮，减速机、电动机、不锈钢丝绳等组成。

5 升降系统：升降系统须有自动卸荷装置，并有限位开关控制，当灯盘升到规定高度时电源能自动切断；当灯盘挂在托盘上时应保证牵引主钢丝绳不受力。

要求具有自动、手动升降功能。

6 灯具和灯盘：灯盘均采用飞蝶式造型，使用Q235A钢板拆成槽钢后进行制作加工，并保证其足够的机械强度。

一、高杆灯符合相应的国家标准（GB）或国际电工委员会标准（IEC）。

并执行国家标准、国际标准、行业标准的最新版本。

《钢结构设计规范》 GBJ9-1987,GBJ17-1988《高耸结构设计规范》 GBJ135-1990《优质素钢技术条件》 GB/T899-1988《钢铁制品热镀层技术要求》 GB/T13912-1992《焊接质量保证熔化焊接头的要求和缺陷分级》 GB/T12469-1990《升降式高杆照明装置技术条件》 JT/T312-1996《建筑地基基础设计规范》 GB17-89二、高杆灯技术参数灯杆部分1、灯杆高度15-50米,灯杆采用多边形(通常为8边/12边/16边）拔销杆,插接式结构，（20米以下分两节,壁厚6mm/8mm;25米-30米分三节壁厚6/8/10mm,35米-40米分四节,壁厚6/8/8/10或6/8/10/12)插接长度插接处端直径的1.5倍,灯盘为框架结构；底部法兰为圆形。

2、电器门具备合理的操作空间，门内具有电器安装附件；门与杆之间间隙应不超过1毫米，具备良好的防水性能；有专门紧固系统，具备良好的防盗性能，其固定螺栓采用非通用专制工具开启。

3、材质灯杆材质为优质低硅碳钢Q235A钢材（其中Si≤0.04%、屈服强度＞245Mpa），材料符合执行标准：GB699-88。

4、焊接工艺整个杆体应无任何一处开裂、漏焊、连续气孔、咬边等，焊缝光滑平整，无凸凹起伏，无任何焊接缺陷，须提供焊接探伤报告，焊接标准依据：GB/T3323—1989III。

安全标准符合国标GB7000.1-7000.5-1996。

5、热镀锌工艺应采用热浸酸内外表面放腐处理，厚度≥75um符合GB—／T13912－92标准．设计使用寿命应不低于30年，镀锌表面应光滑美观，颜色基本一致，捶击试验后不起皮、不剥落。

提供镀锌检测报告。

6、喷塑工艺喷塑应采用户外纯聚脂塑粉，颜色为白色，塑层质量稳定，不退色，不脱落。

40米高杆灯技术标准
一、杆柱高度
40米高杆灯的杆柱高度应不小于40米，并按照设计要求进行制作和安装。

在设计时，需考虑到灯杆的强度、刚度和稳定性，确保在正常使用条件下不会出现变形、倾斜或倒塌等情况。

二、基础突出地面
40米高杆灯的基础应突出地面不小于5米，以确保灯杆的稳定性和安全性。

基础的设计和施工应符合相关标准和规范，采用钢筋混凝土或其他耐用材料制作，并按照要求进行验收和检测。

三、灯具安装要求
1.灯具应符合国家相关标准和设计要求，并经过质量检测合格。

灯具的安装
位置应合理选择，确保照明效果和视觉效果。

2.灯具的安装高度应不小于40米，并按照设计要求进行固定和安装。

灯具的
安装应牢固可靠，防止出现掉落或被风吹落等情况。

3.灯具的安装应符合安全要求，采取相应的防护措施，确保人员安全和设备
稳定。

四、电气系统要求
1.40米高杆灯的电气系统应符合国家相关标准和设计要求，包括电源、电缆、
开关、配电箱等电气设备。

2.电气系统的设计应合理选择电缆型号和规格，确保电流、电压等参数符合
要求，并采取相应的保护措施。

3.电气系统的安装应符合安全要求，采取相应的防火、防水、防雷等措施，
确保设备安全和人员安全。

五、安全防护要求
1.40米高杆灯应设置相应的安全防护措施，如防护栏、警示标识等，以防止
人员跌落或触电等危险情况。

2.定期对高杆灯进行检查和维护，确保其正常运转和安全性能。

如发现故障
或损坏应及时进行维修或更换。

NQ-SK型升降式高杆灯（30米）操作使用维修保养说明书河北宁强光源有限公司一、概述随着城市新建、改建工程的不断扩大和深入，城市市政工程的规模、投资大幅提高，城市美化、亮化工程的全面启动，高速公路建设的飞速发展，高杆灯照明以其照明范围广阔，光通利用率高，经济性好，路面照度均匀，以及美化、亮丽环境等诸多优点被广泛采用。

“强牌”系列高杆灯适用于室外大面积照明场所，如城市广场、休闲广场、工业厂矿区、公路立交桥、收费站、港口、机场、停车场、体育场等。

高杆照明有固定式和升降式两种，灯盘的形式各异，分功能型和装饰型。

二、“强牌”高杆灯产品的特点1、照明面积大，照度高、均匀度好。

2、高杆照明设施根据客户要求及安装地条件及有关标准，合理设计。

3、灯盘形式各异，功能型灯盘主要以不锈钢、铝合金型材为主架，装饰型采用优质钢材制造。

4、所有重要部件如滑轮轴、挂钩轴等采用不锈钢材制造，电缆滑轮采用工程尼龙材料制造达到防腐目的。

5、杆体为碳素结构钢热浸镀锌防腐处理，并进行强度校核。

6、基础设计委托建筑设计院根据当地地质状况设计。

三、功能特点1、灯具选用防尘、防水等级较高的光束比较集中的泛光灯具、投光灯具。

2、减速机构灵活、轻便、且具有自锁功能和安全离合器。

3、升降系统具备手动、电动两种功能，且控制可在距灯杆5米外操作，以保证安全。

4、灯盘升到位后，装有自动脱挂钩装置。

5、钢丝绳采用镀锌航空用钢丝绳。

6、可根据客户要求增加其它功能。

四、功能降下或上升操作步骤1、灯架降下：（1）打开灯杆底室门，关闭所有空开，先将电源插头拨下。

（2）关闭提升电机开关，将电机电源接入相应位置内，再将控制盒插头插入电源板上的相应插座内。

（3）合上三联开关，点按控制盒按钮，检查继电器吸合情况，正常后打开电机开关。

（4）持控制盒离开杆体5米操作。

（5）点按控制上升按钮，使灯架稍稍提起（约150mm看限位装置），使自动钩锐钩。

点按下降按钮，使灯慢慢下降至挂钩架以下（约400mm）,此时需注意不要使照明电源等插头与卷扬机底板等物挂住。

高邮市福莱特照明器材厂
高杆灯的升降系统
高杆路灯优质的质量、优越的性能深受到客户的青睐。

下面介绍高杆路灯的升降系统：
1、高杆路灯按照安装工业电视系统考虑，均采用单升降系统。

2、升降过程中对灯具及摄像机的冲击力量尽量小。

3、升降系统采用灯杆内置独立电动卷扬机构，卷扬机设有专门的止动锁定装置。

可通过线控实现5米外的远距离操作。

4、电动工具与卷扬机之间应装有可调式独立的扭矩限制器，以防止过载。

5、高杆路灯采用电动升降机构，电动方式可以点动，断电时要求可以手动操作。

6、升降系统应采用高柔性不锈钢钢丝绳、要求设计安全系数不小于6。

7、升降系统不应对设置在杆体内的电气、监控系统造成损坏。

8、升降机构应设置防灯架脱落装置，保证在钢丝绳断裂时灯架及时卡住不脱落。

高邮市福莱特照明器材厂。

升降式投光灯塔技术规格书一、总则1灯塔适用于铁路编组站,货场,存车场等多股道需要照明的场所;2 投标厂家注册资金在3000万以上,灯塔通过铁道部科研部门检测,并提供铁道部相关部门出具的检测报告原件备查,并满足招标地区抗风等级要求;3.投标厂家负责灯塔、灯具施工安装,必须具有省部级以上照明施工资质三级以上的证书含三级,并提供省部级出具的安全生产许可证;二．升降式投光灯塔技术要求2.1环境使用条件：满足第一章有关要求2.2电气性能1额定值a.额定工作电压：220Vb.额定绝缘电压：500Vc.额定频率：50Hzd.额定功率：400W/盏e.噪声：＜55dBA离灯具前、后、左、右、1米处2 湿态绝缘电阻：用500V摇表测量湿态绝缘电阻不小于2MΩ;3 湿态介电强度：能承受交流50Hz,1500V有效值试验电压历时1min应无击穿或闪络现象;4 防触电保护类别：Ⅰ类5 灯具接线方式：三相五线或单相三线制设专用接地线2.3结构1 基本结构：升降式投光灯塔应由塔身、升降灯架、升降传动机构、照明灯具及控制系统构成;灯塔及其主要构件应为耐用结构,由能承受一定的机械应力,电动应力及热应力的材料构成,此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品;2 灯塔的所有外露金属表面均应采用热浸镀锌层防护,镀锌层均匀且厚度不小于85μm;3 灯塔结构装配的质量应满足下列要求：塔身高度允许偏差±200mm；塔身截面尺寸允许偏差±3mm；塔身安装后塔轴线位移允许偏差±5mm；塔身垂直允许偏差为塔身高度的1/1000；升降灯架内廓尺寸应协调一致,桁架塔塔身应对灯架升降起到良好的导向、定位作用;钢结构的联接螺栓应简单统一,螺栓规格宜采用M16,连结应有防松动措施,且牢固可靠;灯塔所有焊接处焊缝应符合标准要求,表面应光滑平顺,无气孔、焊渣、虚焊及漏焊等缺陷;在满足最大风荷载强度的条件下,塔身顶部的位移绕度值应不小于塔身高度的1/200.4 灯塔具备防雷功能;灯具的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接;5 灯具外壳的防护等级不小于：IP55,灯塔其它部分的防护等级应满足露天使用环境的要求;6灯塔的升降灯架应能实现电动和手动升降,升降过程应保持匀速、平稳、安全,在升降速度为8m/min的条件下,电动机功率应≤450W；手动扭转应≤40N.m;7当升降灯架提升至规定高度后,牵引钢丝绳应卸荷,并由定位装置承受灯架的重量;8在灯架升、降的过程中,采用角钢拼组桁架结构,电缆随灯盘移动;9灯塔应设有可靠接地装置,其接地电阻应≤10欧姆;10牵引钢丝绳的安全系数应不小于5,钢丝绳采用不锈钢,直径应大于Φ6mm;11导向滑轮组应转动灵活、平滑及无卡阻;12灯塔基础的型式和尺寸应根据灯塔安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,设备供应者应按照上述要求提供具体安装图样及必要的施工要求具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓,螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等;13灯塔的室外控制开关箱应采用不锈钢箱体,并对其表面作喷塑处理;灯塔生产厂家应提供配电箱3C 认证证书及国家权威检测机构出具的检测报告;2.4其它技术要求1 升降式投光灯塔电源应采用交流三相四线380V电缆引入;2 升降式投光灯塔应选用6400W高压钠灯;3 照明灯具光学参数如下：a.灯泡效率：不小于70%b.高压钠灯光通量: 48000Lm4 照明所用的灯具应能互换,反射器也能互换;5 灯具外壳由不小于2.0mm厚的整块高压铝合金板含铜＜0.4%冲压而成,并装有焊接端帽,外表面应光滑以防污物堆积和便于清洗;所有金工成品表面涂层应能承受机械压力和湿气、废气及清洗剂的腐蚀;挤压成型的外壳后部应能结合支撑架,从而避免现场钻孔;6 灯具设备底盘应衔接在外壳上,配有安全接地线,并设计成整体;设备底盘应用铝合金制成,电气抛光后涂漆;灯座底部经抗震设计,能抵抗营运中的高频震动;7 灯具的正面采用不小于5mm厚的不散光耐温钢化玻璃作面盖、钢化玻璃四周应衬以密封垫片,密封垫应便于更换;玻璃面盖应不用工具也能打开;所有的插销、铰链、暗栓等均应采用不锈钢制成;垫片应为合成橡胶或是经过批准的同等材料,它应是耐温、不老化、并能抗御腐蚀性气体的材料;8 反射器应为经电镀处理光亮并经特殊的防眩光表面处理,厚度不小于0.8mm 的铝板制成,且结构坚固,能经受清洗,搬动不变形;9 控制设备装在设备盘上,并应备有保险插头和插座等固定断电装置,以便取下设备底盘时,无需拆卸电缆;10 灯具内应安装高压钠灯灯泡、镇流器以及与灯泡输出功率配套的触发器,以便短暂停电后在60秒内恢复启动灯泡重新发光,并装有电容器,使功率因数达到0.85以上,所配镇流器应为低损耗型号;11 灯具内部接线应用低烟无卤材料绝缘的耐热电缆,并备有连接终端,以便于衔接4mm2以上的导体;灯具应有特设的导线出入口密封装置,以便连接按规定选用的进出线电缆,导线出入口应由工厂冲压成型,并备有IP20规定的丝口密封盖,以便不用时封堵;12 灯具接线盒应为黑色并配有活动盖板,接线盒内设大小适当的接线端子板,供分支电缆T接连接或连接分支电缆终端,还应有接地端子,供连接接地线,以保证接地连续性;13 所有灯具应能在额定电压220V波动范围的+6%～-8%内启动并运行;14 灯具应包含配套供应的配件,所有配件应由工厂事先制成,并附有接地螺栓,以便接引安全地线;15灯塔灯具的控制应能实现就地和远方控制;2.5所有投光灯塔材料按满足沿海、新疆最大风速 40m/s 的结构进行设计,投标商提供近 3 年在路局范围内满足最大风速不小于 40m/s 地区使用过的证明材料并提供铁道部出具的40m/s的检测报告;3.试验方法与检验规则3.1性能试验3.3检验在产品出厂运往现场安装后逐台进行检验,检验内容如下：升降式高杆灯技术规格书一、总则1 升降式高杆灯适用于铁路编组站,大型货场,存车场, 集装箱﹑港口﹑物流等需要照明的场所,并提供相关业绩证明;2 投标厂家注册资金在3000万以上,升降式高杆灯通过权威部门检测,并提供省部级出具的相关部门出具的检测报告;3.投标厂家负责升降式高杆灯、灯具施工安装,必须具有省部级以上照明施工资质三级以上的证书含三级及安全生产许可证原件备查;二．一般规定满足下列规定要求：2.1 GB 50054-95 低压配电设计规范;2.2 GB 50052-95 供配电系统设计规范;2.3 GB 50055-93 通用用电设备配电设计规范;2.4 GB 50057-94 建筑物防雷设计规范;2.5 TB 494-87 铁路电气照明照度标准;2.6 TB/T2865－1997铁路升降式投光灯塔技术条件;三．技术规格3.1灯杆32米;°;‰;μｍ,等于或大于5mm以上时,不应低于86μｍ;3.2灯盘3.3 灯具及光源≥IP65;°,上向角90°,旋转角180°;12400W具体数量见设计图纸;3.4 升降系统3.5 配电及控制生产厂家应提供配电箱3C 认证证书及国家权威检测机构出具的检测报告;3.6 保护接地和避雷装置四．产品要求4.1升降式高杆灯的使用寿命在20年以上,产品的质量保证期为产品交付运营后一年;4.2生产厂商负责提供地耐力为15t/m2设备安装基础图,并提供具有省部级以上照明施工资质三级以上的证书,并提供安全生产许可证;。
