升降式高杆灯安全操作规程

高杆灯维修安全操作规程高杆灯维修安全操作规程1. 前言高杆灯是城市道路照明设备的重要组成部分，定期维修和保养对于保障道路交通安全、提高城市环境品质至关重要。

为了确保高杆灯维修过程中的安全，制定本规程。

2. 维修前准备2.1 维修人员应熟悉高杆灯的结构和电气线路，了解日常常见故障及其处理方法。

2.2 维修前应检查天气状况，若遇暴风雨、雷电等恶劣天气，则禁止维修操作。

2.3 维修前应准备必要的工具和设备，包括绝缘手套、绝缘垫、安全带、灭火器等。

3. 安全检查3.1 维修人员在进入工作现场前应佩戴好个人防护装备，并确保其正常使用。

3.2 维修人员应检查高杆灯的接地系统是否良好，确认无漏电等安全隐患。

3.3 维修人员应检查高杆灯的电源是否切断，确保维修过程中的安全。

4. 维修操作4.1 维修人员应按照操作规程进行维修操作，并根据不同的故障情况采取相应的修复方法。

4.2 维修人员在操作过程中，应谨慎处理高杆灯周围的电缆和电源线，避免触电事故的发生。

4.3 维修人员应使用绝缘工具和设备进行操作，严禁直接用手触摸裸露的导电部件。

4.4 维修人员在拆卸和安装高杆灯灯泡时，应确保电源切断，并采取绝缘措施，避免电击。

4.5 维修人员在维修高杆灯时应注意自身位置的安全，避免被高杆灯或其他物体压到或砸到。

5. 高处安全5.1 维修人员进入高杆灯维修区域前，应确保其身体健康状况良好，无眩晕、心脏病等不适症状。

5.2 维修人员应正确使用安全带，保证自身在高处工作时的安全。

5.3 维修人员在高处工作时，应确保脚手架、爬梯等设备的稳固可靠，避免发生坍塌事故。

5.4 维修人员应注意工作平台的干净整洁，避免滑倒事故的发生。

6. 灭火安全6.1 维修人员应熟悉常见火灾的初起期，掌握使用灭火器的方法。

6.2 维修人员在维修高杆灯时应随身携带灭火器，并保持灭火器的有效期。

6.3 维修人员应及时清理工作现场上的易燃物，确保火灾的发生率降到最低。

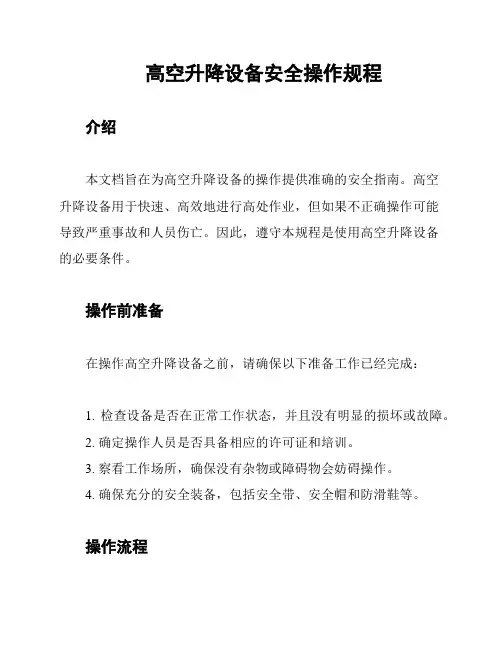

高空升降设备安全操作规程介绍本文档旨在为高空升降设备的操作提供准确的安全指南。

高空升降设备用于快速、高效地进行高处作业，但如果不正确操作可能导致严重事故和人员伤亡。

因此，遵守本规程是使用高空升降设备的必要条件。

操作前准备在操作高空升降设备之前，请确保以下准备工作已经完成：1. 检查设备是否在正常工作状态，并且没有明显的损坏或故障。

2. 确定操作人员是否具备相应的许可证和培训。

3. 察看工作场所，确保没有杂物或障碍物会妨碍操作。

4. 确保充分的安全装备，包括安全带、安全帽和防滑鞋等。

操作流程以下是高空升降设备的安全操作流程：1. 上下平台：- 在设备正常工作状态下，使用扶手或辅助装置上下平台。

切勿跳跃或以其他不安全的方式进出平台。

- 上下平台时，将注意力集中在工作台上，避免分散注意力导致意外发生。

2. 安全带使用：- 操作人员必须始终佩戴安全带，并正确系好。

- 安全带应牢固地连接到可靠的锚定点。

- 定期检查安全带的磨损情况，并及时更换磨损的部分。

3. 设备操作：- 在操作设备之前，确保了解所有控制器、按钮和紧急停止装置的功能和位置。

- 操作设备时，应平稳移动，避免突然转弯或急停止。

- 遵循设备制造商的使用手册，按照正确的程序操作设备。

4. 安全距离和通行：- 避免将设备靠近高压电线、危险边缘或其他潜在的危险区域。

- 在操作设备时，应尽量避免和其他设备或人员发生碰撞。

紧急情况处理在紧急情况下，操作人员应采取以下步骤：1. 立即按下紧急停止按钮，切断设备的电源。

2. 如果有人员受伤，立即寻求医疗救援并进行必要的急救措施。

3. 报告有关单位，并按照规定的程序进行事故记录和报告。

结论高空升降设备的安全操作是确保高处作业安全的关键。

操作人员必须全面理解并严格遵守本规程中的各项要求。

任何违反规程的行为可能导致严重后果，因此，我们强烈建议培训操作人员并定期进行操作规程的复和更新。

以上即为高空升降设备安全操作规程的内容，请按照规程要求进行操作，并时刻保持安全意识。

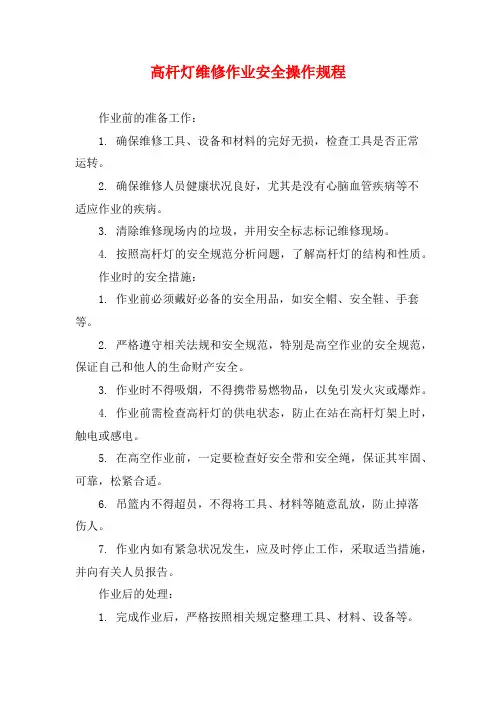

高杆灯维修作业安全操作规程
作业前的准备工作：
1. 确保维修工具、设备和材料的完好无损，检查工具是否正常
运转。

2. 确保维修人员健康状况良好，尤其是没有心脑血管疾病等不
适应作业的疾病。

3. 清除维修现场内的垃圾，并用安全标志标记维修现场。

4. 按照高杆灯的安全规范分析问题，了解高杆灯的结构和性质。

作业时的安全措施：
1. 作业前必须戴好必备的安全用品，如安全帽、安全鞋、手套等。

2. 严格遵守相关法规和安全规范，特别是高空作业的安全规范，保证自己和他人的生命财产安全。

3. 作业时不得吸烟，不得携带易燃物品，以免引发火灾或爆炸。

4. 作业前需检查高杆灯的供电状态，防止在站在高杆灯架上时，触电或感电。

5. 在高空作业前，一定要检查好安全带和安全绳，保证其牢固、可靠，松紧合适。

6. 吊篮内不得超员，不得将工具、材料等随意乱放，防止掉落
伤人。

7. 作业内如有紧急状况发生，应及时停止工作，采取适当措施，并向有关人员报告。

作业后的处理：
1. 完成作业后，严格按照相关规定整理工具、材料、设备等。

2. 集体清点工具和设备，保证所有工具和设备的完整性和正常。

3. 及时清理现场，避免在维修后有人发生意外伤害。

4. 对卸下的高杆灯零件，应做好标记和安排，确保归位正确，
避免后续工作受到影响。

综上所述，高杆灯维修作业是一项高风险的工作，必须严格遵
守工作流程和安全操作规程，确保在工作中不发生意外事故。

同时，应加强对维修人员的安全教育和培训，提高维修人员的安全意识。

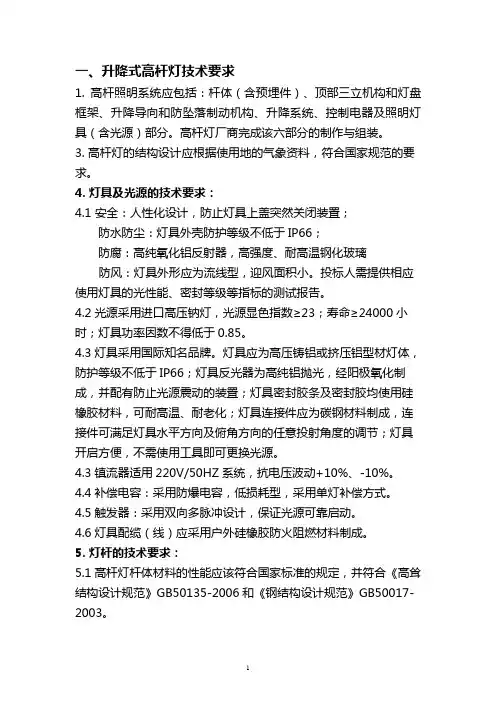

一、升降式高杆灯技术要求1. 高杆照明系统应包括：杆体（含预埋件）、顶部三立机构和灯盘框架、升降导向和防坠落制动机构、升降系统、控制电器及照明灯具（含光源）部分。

高杆灯厂商完成该六部分的制作与组装。

3. 高杆灯的结构设计应根据使用地的气象资料，符合国家规范的要求。

4. 灯具及光源的技术要求：4.1 安全：人性化设计，防止灯具上盖突然关闭装置；防水防尘：灯具外壳防护等级不低于IP66；防腐：高纯氧化铝反射器，高强度、耐高温钢化玻璃防风：灯具外形应为流线型，迎风面积小。

投标人需提供相应使用灯具的光性能、密封等级等指标的测试报告。

4.2光源采用进口高压钠灯，光源显色指数≥23；寿命≥24000小时；灯具功率因数不得低于0.85。

4.3灯具采用国际知名品牌。

灯具应为高压铸铝或挤压铝型材灯体，防护等级不低于IP66；灯具反光器为高纯铝抛光，经阳极氧化制成，并配有防止光源震动的装置；灯具密封胶条及密封胶均使用硅橡胶材料，可耐高温、耐老化；灯具连接件应为碳钢材料制成，连接件可满足灯具水平方向及俯角方向的任意投射角度的调节；灯具开启方便，不需使用工具即可更换光源。

4.3镇流器适用220V/50HZ系统，抗电压波动+10%、-10%。

4.4补偿电容：采用防爆电容，低损耗型，采用单灯补偿方式。

4.5触发器：采用双向多脉冲设计，保证光源可靠启动。

4.6灯具配缆（线）应采用户外硅橡胶防火阻燃材料制成。

5. 灯杆的技术要求：5.1高杆灯杆体材料的性能应该符合国家标准的规定，并符合《高耸结构设计规范》GB50135-2006和《钢结构设计规范》GB50017-2003。

5.2结构用钢不得有影响材料性能的裂纹、分层、夹渣等缺陷，麻点或划痕的深度不得大于0.5毫米。

5.3升降式高杆灯的各钢制部件均作防腐处理，防腐处理要采用热浸锌方式处理，并符合国家标准：GB/T13912-2002的规定。

浸锌厚度为80-100um。

防腐年限不得少于30年。

大门升降杆安全操作规程大门升降杆安全操作规程第一章总则第一条为了保障大门升降杆的安全运行，避免事故发生，确保人身和财产的安全，制定本安全操作规程。

第二条本规程适用于所有涉及大门升降杆操作人员，包括维护人员、操作人员等。

第三条所有操作人员必须按照本规程的要求进行操作，不得违反操作规程。

第二章设备保养和巡检第四条所有操作人员必须定期进行设备的保养和巡检。

具体包括但不限于：1. 检查电源系统，确保正常供电，并检查电线是否磨损、绝缘是否良好。

2. 检查升降杆的结构和连接部位是否松动或损坏，如有发现必须及时修理。

3. 清洁升降杆的表面，确保无积灰、污垢。

4. 检查大门升降杆的运行轨迹是否畅通，避免有障碍物。

5. 检查控制系统是否正常运行，包括遥控器和控制台。

第三章操作流程第五条操作人员在进行大门升降杆操作前，必须熟悉设备的操作说明书，并接受相关培训。

第六条操作人员在开始操作前，必须确保周围没有人员和障碍物，以免发生意外。

第七条操作人员必须按照正确的步骤进行操作，具体包括但不限于：1. 打开控制台，检查电源是否正常。

2. 按下升降杆上升按键，使升降杆垂直上升到适当的高度。

3. 当有车辆通过时，按下升降杆下降按键，使升降杆垂直下降到适当的高度。

4. 操作完毕后，关闭控制台，并检查升降杆是否垂直。

第八条操作人员在操作过程中必须保持集中注意力，不能分心、开玩笑或进行其他无关的活动。

第九条操作人员在操作过程中，如发现任何异常情况，必须立即停止操作，并上报维护人员。

第四章应急措施第十条发生紧急情况时，操作人员必须保持冷静，并按照应急预案进行处理。

第十一条在大门升降杆卡住车辆或人员时，操作人员不能强行收杆，应立即停止操作，并上报维护人员。

第十二条在发生设备故障时，操作人员应立即停止操作，并上报维护人员进行修理。

第十三条在发生火灾或其他重大安全事故时，操作人员必须立即采取逃生的措施，并按照应急预案进行处理。

第五章违规处理第十四条对于未按照本规程要求进行操作的人员，将依据公司的相关规定进行批评、警告甚至停职处理，严重违规者将被解雇。

10米升降式高杆灯使用说明书高邮市千升照明电器厂二〇一九年二月二十三日千升照明目录一、概述二、结构与功能简介三、操作方法四、操作注意事项五、维护与保养六、常见故障与处理七、保修与配件供应八、主要技术参数九、高杆灯图纸十、安装说明十一、关于基础笼一、概述升降式高杆灯广泛应用于广场、宽阔道路、立交桥、大型停车场、港口、列车编组场、机场及机场停机坪等大面积照明。

使用维护方便，功能配备灵活，节能效率显著，具有卓越的照明效果和独特的环境优化等功能。

二、结构与功能简介（参见：《高杆灯结构示意图》）升降式高杆灯由灯杆、灯盘、升降系统、照明系统、自动控制系统和避雷保护系统等部分组成。

1、灯杆灯杆由底座、杆体、灯盘悬挂支架及顶部法兰和防雨罩等部分组成，热镀锌防腐处理。

1.1底座有安装法兰盘和电器门开口，设有配电盘和升降机装置；1.2 杆体采用优质钢板经“一次性折弯成型工艺”制成锥形多棱杆或圆形杆，每节长度为7-12米，插接式（或焊接式）安装；1.3 灯盘悬挂支架围绕杆体120°均匀分布，设有挂钩装置并具有稳定灯盘功能；1.4 顶部法兰设有钢丝绳滑轮和电缆滑轮组以及其他功能装置的预留位置；1.5 防雨罩根据灯盘的外型风格设计制造，上设避雷针。

2、灯盘灯盘上设有挂钩圈（接挂装置）、投光灯、接线盒和其他功能预留位置等。

2.1 灯盘采用优质型钢制作，热镀锌防腐处理，可电动、手动升降，便于维护保养；2.2 其外形的设计兼顾其功能性和美观性，同时考虑其在空气中的力学特征；2.3 投光灯选用高效节能截光型灯具，其安装稳固且安装方式多样，以获得最佳的光照角度和美观度，同时便于调节和维护；2.4 接线盒具有高强度、高密封性和优良的防腐性能及多功能性；2.5 灯盘上设有多功能选配预留位置，可设置安装摄像头、高音喇叭等设备。

3、升降系统升降系统由升降机装置、钢丝绳和滑轮组、挂钩与接挂装置以及自动控制部分组成。

3.1 升降机装置设于灯杆底部，由锥形转子电机、涡轮蜗杆减速机、传动齿轮以及钢丝绳绞盘和手动转换装置等组成，可电动、手动升降；3.2 钢丝绳采用优质高强度镀锌钢丝绳，安全系数高，滑轮组采用免维护设计；3.3 挂钩与接挂装置在系统的控制下完成灯盘的自动脱挂、卸荷和自动限位等功能，并保证灯盘安全升降以及卸荷后稳定在灯杆顶部；2千升照明4、自动控制系统自动控制系统由配电盘和相关部件及材料组成，控制着灯盘的升降、脱挂和照明灯具的亮灭。

H30m/12*400w升降式高杆灯操作说明本款升降式高杆灯灯杆高度H30m,为电动与手动两用升降方式。

升降灯盘上环形布置12盏400W飞利浦高压钠泛光灯对地面照射。

1、灯盘提升操作；1.1、操作人员首先将灯门锁打开，将电源开关调至到通电状态，检查电器箱上各电器连接点是否正常，检查升降灯盘钢丝绳扎头是否有脱扣现象，检查灯具各连接点螺栓是否有松动和电缆是否夹在升降轨道内，如发现异常现象应及时排除。

确认正常后开始提升。

1.2、将电器箱内的操作手柄移到距灯杆2米以外，按绿色按钮提升机起动灯盘平均以每分钟2.5米的速度向上升起。

灯盘提到距地面4米高时用手按动固定在提升机上的限位开关，检查限位开关是否正常工作，如正常后在按提升按钮继续上升，灯盘上升到位后固定在钢丝绳上的限位盘接触限位开关，此时限位开关工作自动切断提升电源。

灯盘现在的位置已经在挂钩上方，但钢丝绳未卸载。

在按红色按钮让灯盘向下滑落，此时挂钩在自然条件下复位将灯盘顶端钢管连接后，钢丝绳卸载。

提升操作结束。

切断电源，将杆体内灯具橡胶电缆接头与空开连接，共用零连接在端子板上，开关复位通电灯盘提升工作完成。

2、灯盘下降操作；2.1首先切断电源，将灯具橡胶电缆接头从空开上卸下，将电缆头顺直捆在主钢丝绳上，（电缆一定要捆扎牢固，防止灯盘下降后杆体外电缆重量大于杆内电缆重量造成电缆脱落）再次通电后起动操作手柄开关，按绿色按钮向上提起，此时主钢丝绳上的挡板已经压在限位开关上，绿色按钮断电不能工作，但挂钩还处于工作装态未脱钩，现在将限位开关固定螺丝松开，将限位开关限位导杆下调到标记位置，让提升按钮工作，向上升起以后限位板再次接触到限位开关，此时挂钩脱钩，钢丝绳负载，此时在按红色按钮将灯盘向下放到底部托件上，将限位开关复位。

灯盘下降工作结束。

3、注意事项；3.1、灯盘升降工作一定要在5级以下风力的天气工作，风大天气禁止升降灯盘。

3.2、夜间和视线不好的天气禁止升降灯盘。

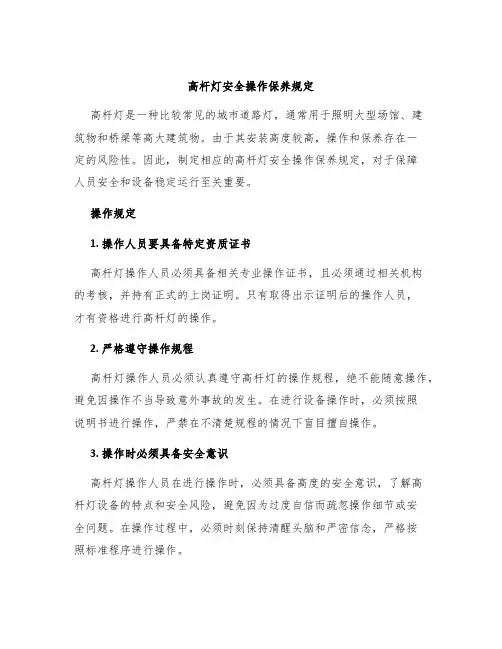

高杆灯安全操作保养规定高杆灯是一种比较常见的城市道路灯，通常用于照明大型场馆、建筑物和桥梁等高大建筑物。

由于其安装高度较高，操作和保养存在一定的风险性。

因此，制定相应的高杆灯安全操作保养规定，对于保障人员安全和设备稳定运行至关重要。

操作规定1. 操作人员要具备特定资质证书高杆灯操作人员必须具备相关专业操作证书，且必须通过相关机构的考核，并持有正式的上岗证明。

只有取得出示证明后的操作人员，才有资格进行高杆灯的操作。

2. 严格遵守操作规程高杆灯操作人员必须认真遵守高杆灯的操作规程，绝不能随意操作，避免因操作不当导致意外事故的发生。

在进行设备操作时，必须按照说明书进行操作，严禁在不清楚规程的情况下盲目擅自操作。

3. 操作时必须具备安全意识高杆灯操作人员在进行操作时，必须具备高度的安全意识，了解高杆灯设备的特点和安全风险，避免因为过度自信而疏忽操作细节或安全问题。

在操作过程中，必须时刻保持清醒头脑和严密信念，严格按照标准程序进行操作。

4. 操作人员必须进行安全防护高杆灯操作人员在操作设备时，必须佩戴好工作服、安全帽、安全鞋、安全绳等安全防护装备及工具，避免因为疏忽而发生安全事故。

在不可避免的高空作业时，必须固定安全绳，保证自己的安全。

5. 操作人员必须定期接受培训高杆灯操作人员必须接受相关的培训，提高安全意识和技术水平。

特别是针对新型设备、规程等，必须及时接受培训和学习，以确保技术和操作的及时更新，避免因设备操作不当而导致安全隐患。

保养规定1. 定期维护保养高杆灯设备必须定期进行维护和保养，以确保设备的完好状况。

对于设备的外壳、电路等进行检查和清洁，保证设备的正常运行。

2. 设备损坏时必须及时维修更换高杆灯设备损坏或发生故障时，必须立即进行维修更换。

不得因为急于赶时间或纵容小毛病而延误维护时间，以保证设备的正常运行和远离安全隐患。

3. 防雷防线必须处于完好状态高杆灯设备在进行维护和保养时，必须检查防雷、防线等装置是否完好。

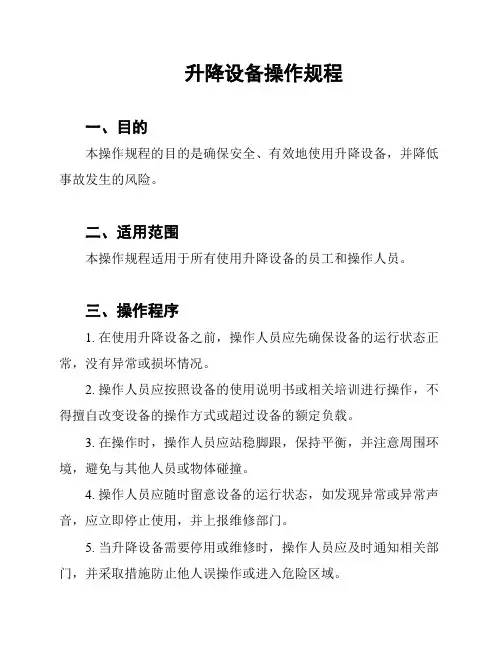

升降设备操作规程一、目的本操作规程的目的是确保安全、有效地使用升降设备，并降低事故发生的风险。

二、适用范围本操作规程适用于所有使用升降设备的员工和操作人员。

三、操作程序1. 在使用升降设备之前，操作人员应先确保设备的运行状态正常，没有异常或损坏情况。

2. 操作人员应按照设备的使用说明书或相关培训进行操作，不得擅自改变设备的操作方式或超过设备的额定负载。

3. 在操作时，操作人员应站稳脚跟，保持平衡，并注意周围环境，避免与其他人员或物体碰撞。

4. 操作人员应随时留意设备的运行状态，如发现异常或异常声音，应立即停止使用，并上报维修部门。

5. 当升降设备需要停用或维修时，操作人员应及时通知相关部门，并采取措施防止他人误操作或进入危险区域。

四、安全注意事项1. 在操作时，应避免身体的任何一部分置于升降设备的运动范围内。

2. 不要在升降设备上站立或坐下时进行突然移动或运动。

3. 不得在升降设备上进行超过设备承载能力的工作或活动。

4. 升降设备使用完毕后，应将设备停稳并上锁，防止他人误操作或发生事故。

五、紧急情况处理1. 在紧急情况下，如发生设备故障或操作人员受伤，应立即拨打紧急电话，并采取安全措施，保护人员的生命安全。

2. 紧急情况发生后，应立即上报相关部门，并进行事故调查和处理，以避免类似事故再次发生。

六、培训和考核1. 所有使用升降设备的员工和操作人员应接受相关培训并通过考核，确保其具备相应的操作技能和安全意识。

2. 定期组织安全培训和演练，提高员工和操作人员应对紧急情况的应变能力和处置能力。

以上为升降设备操作规程，每位操作人员都必须遵守。

如有任何问题或改进建议，请随时与相关部门联系。

Note: It is important to tailor the content to the specific requirements and guidelines of your organization.。

升降机操作安全规程1.一般规定1.1操作主体：本规程适用于全体升降机操作人员。

1.2操作对象：升降机的操作包括升降机的启动、停止、危险警告、升降机故障处理等。

1.3作业区域：升降机的作业区域应保持清洁、整洁，不得有障碍物干扰升降机的正常操作。

1.4作业人员：升降机的操作人员应具备操作技能，经过培训合格后方可上岗操作。

1.5安全设备：升降机应配备完善的安全设备，操作人员应熟练掌握各种安全设备的使用方法。

2.操作流程2.1启动升降机前，操作人员应检查升降机的各项安全设备是否完好，如安全门、限位开关等，确保升降机的正常使用。

2.2启动升降机时，应先确认升降机的状态正常，然后按照操作规程进行操作，不得擅自操作。

2.3升降机在运行中如遇到故障应及时停机处理，并通知有关部门进行维修，不得擅自继续操作。

2.4升降机停止运行后，应将升降机置于原位，并关闭电源，确保升降机安全。

3.安全注意事项3.1操作人员应全神贯注，不得在操作升降机时进行其他活动，确保操作安全。

3.2操作人员应定期接受安全培训，不定期进行安全考核，保持良好的操作状态。

3.3操作人员应遵守相关安全规定，不得私自修改升降机的工作参数，防止升降机出现故障。

3.4在升降机运行中，应注意观察周围环境，确保安全操作，避免事故发生。

4.突发情况处理4.1如在升降机运行中遇到危险情况，如电力故障、机械故障等，操作人员应立即停止升降机的运行，并通知相关部门协助处理。

4.2在紧急情况下，如无法停止升降机的运行，操作人员应及时通知相关部门，采取适当措施保护自己的安全。

4.3在事故发生后，操作人员应配合有关部门进行事故调查，协助查明事故原因，并做好事故记录。

5.结束语本规程制定的目的在于规范升降机的操作行为，保障操作人员的安全，并确保升降机的正常运行。

希望全体升降机操作人员严格遵守规程，做好升降机的安全操作工作，共同维护升降机的安全。

高邮市轩跃照明器材厂高杆灯操作方法高杆灯操作方法(一)下降操作1、操作准备a、拨下灯组电源插头；b、将转换开关转向“脱钩”位置；c、插上有线升降控制开关的插头。

2、下降操作：a、按控制按钮上升键，使灯盘上升至限位开关位置时，灯盘自动停止。

b、按控制按钮下降键，灯盘脱钩，徐徐下降。

c、当灯盘下降，落于托架位置时(托架在落下灯盘前应装好)按停止键，停止下降，操作即完成。

（二）上升操作1、操作准备a、将转换开关转向“挂钩”位置；b、插上有线升降控制开关的插头“14-1”；完成以上程序后可进行上升操作。

2、上升操作a、按上升键，灯盘上升，至顶部限位开关时，自动停止b、按下降键，灯盘稍下降c、当主钢缆在绞盘上有松弛现象时(请注意观察)，即按停止键停止。

，此时灯盘己处于“挂钩状态”，上升操作成功。

注意：若主钢缆在纹盘上过分松弛时，请稍按上升键使主钢缆处于稍松弛状态，即按停止键停止。

否则影响下一次操作（三）亮灯操作1、当灯盘处于“挂钩”状态时，即可进行亮灯操作。

a、将转换开关转向中间空挡位置；b、拨掉有线升降控制开关插头;c、插上灯组电源插头。

2、亮灯请仔细阅读“微电脑定时开关使用说明书”后再进行亮灯操作。

（四）手动操作：一般为应急所用。

1、接好手动摇柄2、按顺时针方向拧紧手动调节罗丝，直至手动摇柄能轻松操作为止。

3、手动操作时应两人合作进行。

操作过程中严禁松开手摇柄，以防灯盘自由下落。

4、因速比关系，手动升降速度很慢。

升降式高杆灯安全操作规程
一、遵守《总则》中的有关规定。

二、高杆灯必须由持证电工专人进行操作、维护、保养。

三、操作前，应检查升降减速器的润滑状况是否良好，如有渗漏应重新加注润滑油。

四、操作人员要熟悉掌握高杆灯的使用操作技能。

五、打开电源开关使控制回路受电后操纵人员必须在距离灯杆5米外进行升降操作。

六、操作人员在控制灯盘升降过程中，应集中注意力，观察灯盘在升降过程中运行是否平稳，脱挂钩是否灵活。

如有异样应及时停机进行检查。

七、检修完毕，关闭控制电源，锁好门后，方可离开现场。

升降式高杆灯安装使用说明一、概述：GB32型升降式高杆灯、广泛使用于宽阔道路、立交桥、广场、停车场、洗车场、港口、货场、列车编组场、机场停机坪等场所的大面积和照明。

二、主要技术参数：1、安装总高度25-40 m2、灯盘直径 4.2 m3、总功率15 KW4、配用电机功率 1.5 KW5、钢丝绳承载能力＞5000 Kg6、升降速度＜0.2 m/s7、总重量6500 Kg8、插接深度0.8-1 m三、结构：GB32型升降式高杆灯由灯盘（其上装灯具）、灯杆、升降机构、电气装置等组成。

灯盘可升可降，便于维护和检修。

灯盘用优质钢板（亦可选用不锈钢、铝合金等材料）制成。

上面装有灯具、光源、镇流器、触发器、挂钩总成、接线端子等。

灯盘造型满足用户要求确定。

灯杆为一次成型多菱锥形杆。

本杆选用碳素钢板折压成多菱锥形，并运用CO2气体保护焊工艺拼焊成均匀变径的锥形杆，再插接而成整根灯杆，无需横向焊接。

灯杆内外表面热镀锌后刷面漆或喷塑，杆底部长方形孔内装升降结构和电气装置，杆顶部固定有滑轮组，行程开关，挂钩装置及防雨罩、避雷针与灯杆融为一体。

安装完毕后，请用户参照国家有关规定实施可靠保护接地。

升降机构有ZD型电机、连轴器、卷扬机械等组成。

一旦失电能立刻保持灯盘停止在任意状态，不滑动，从而保证安全。

卷扬机构由钢丝绳、卷筒、蜗轮蜗杆减速箱，齿轮副、钢丝滑轮组等零件组成，运转安全可靠，操作方便。

电源装于灯杆下部门内的屏蔽盘上，包括灯组电源，电机电源及控制部分。

亮灯时接通主电缆，升降时切断。

灯具电源可分三组，由S1-S3扭子开关选择时控或手控。

四、操作方法：1、灯盘上升及自动挂钩。

（1）检查卷扬机械是否正常。

（2）将控制按钮接好。

（3）功能转换开关WK转向“挂钩”位置。

（4）按“上升”按钮AQ l，电机上升至上升行程开关XK1时，自动停止上升。

（5）按“下降”按钮AQ2，至挂钩自动挂妥，即按“停止”按钮AQ32、下降与自动脱钩（1）取下灯组电源插座，并将控制按钮接好。

高杆灯升降控制箱操作说明
一．概况
该控制箱是专为高杆灯配套设计的，具有结构简单、操作方便的特点。

二．操作说明
1．将电动机上的航空插头与控制箱上的航空插座插在一起，把控制箱上的电源插头插到高杆
灯内接线板上的插座上，并合上电源开关。

2．用点动操作，检查电动机的转向与控制箱上的升降转换开关是否相符，如相反则应调动电源
或插头上的相位。

3．检查各传动机构是否正常，用点动升降1分钟左右，一切正常后方可转为连动操作。

4．按一下启动按扭，灯盘开始上升，到灯盘接近挂钩时，按下停止按扭，转换到点动操作进行
挂钩。

三．常见故障处理
四．注意事项：
1．每次使用前需试验电动机转向与此面板上的升降转换开关是否一致，如不一致则需更换电
源的相位，以保证安全。

2．上升过程采用连动，到接近挂钩及挂钩、脱钩时必须采用点动操作，以防冲顶。

3．正常升降过程中不要转换升降转换开关；万一按停止按扭不起作用时，可立即转换升降转换
开关。

五．主要技术参数
输入电压：380V / 50Hz 三相四线
最大功率：3KW
引线长度：7M
外型尺寸：280×150×170mm
六、电原理图。

升降式高杆灯是一种高度在20米以上，由钢、铝合金等其他金属制成，并安装相应的灯具、钠灯等各种电器的大型照明设施。

升降式高杆灯的使用升降式高杆灯的顶部设有避雷针、防雨罩、呈60度分布的滑轮组和呈120度分布的挂勾系统。

防雨罩可以防止雨水进入灯杆内部，避免升降滑轮等部件受雨淋而锈蚀。

滑轮组是用来避免钢丝绳、电缆脱槽缠绕。

挂钩系统的设计十分合理，当灯盘降落时可以操作升降系统使挂钩自动翻转，保证钢丝绳在完成升降动作后安全可靠的卸载，延长钢丝绳的使用寿命。

在升降式高杆灯底部的长方形内腔中，除了安装电气控制系统外还安装电动机等升降系统。

电气控制系统安装在灯杆内部，可避免恶劣的室外环境导致升降运动的故障。

电气控制系统中设有各种电路过载保护装置。

系统中的电路的导电体广泛采用铜基镀银，以保证电气连接的良好接触。

升降式高杆灯的升降系统是通过电动机、（电磁制动式）蜗轮蜗杆减速器、安全联轴器、主钢丝绳、副钢丝绳、分绳器及动滑轮组等部件驱动灯盘的升降。

蜗轮蜗杆减速器的自锁能力强，传动紧凑，传动比很大，为了减小蜗轮、蜗杆变速比，减小上升扭矩，特别增加了一组动滑轮，使灯盘的升降速度小于0.2米／秒。

主钢丝绳通过分绳器与灯盘副钢丝绳相连，可避免由于主钢丝的拉伸而造成副钢丝的缠绕。

主、副钢丝绳均采用高强度耐腐蚀6*19型不旋转镀锌钢丝绳。

升降滑轮组都采用经过热镀锌处理的A3钢支架、不锈钢轴、铜滑轮，确保在正常大气条件下不锈蚀运转灵活。

各种紧固件垫圈、卡圈等零件也都采用热镀锌件或不绣钢。

灯盘上设有6组导向滑轮组及三组以上制动装置，在灯盘的提升或下降过程中呈120度分布的导向轮沿灯杆表面滚动，保证灯盘不产生摆动。

灯盘的导向轮与灯杆表面接触的工作部分表面采用橡胶热压合工艺。

为了充分保证灯盘到极限位置时自动停车，灯盘上升、下降运动都装性能可靠的限位开关，并设有超行程保护。

高杆灯灯盘的升降是靠改变电动机的旋转方向来实现。

为了安全防盗，长方形空腔配有密封门，密封门上装有特制的门锁。

米升降式高杆灯安全操作及保养规程1. 确定安全区域在操作米升降式高杆灯之前，必须确保周围没有人员或物品干扰。

如果在灯杆周围有人员或其他障碍物存在，则必须先清除这些障碍物，使操作环境更加安全。

2. 检查灯杆内部在灯杆升降之前，应该进行一次灯杆内部的检查，确保灯杆的内部没有任何人员或障碍物。

同时，应该检查灯杆内部的开关、管道和其他设备的状态，以确保一切工作正常。

3. 安装扶梯和安全带在灯杆升降之前，应该将扶梯安装在灯杆旁边，并确保扶梯是牢固的。

操作人员在升降过程中必须系好安全带，以确保工作期间的安全。

4. 操作米升降式高杆灯在操作米升降式高杆灯之前，必须牢记以下几点：•不要操作过于急躁，以确保操作的稳定和安全。

•不要超负荷操作，以确保设备的寿命和安全。

•需要进行定期检查和维护，确保设备的正常工作。

•在使用中遇到问题时，需要及时停止并找到具有相应经验的专业人士进行检修。

•在操作过程中，必须保证灯具牢固安装，以免在工作过程中发生灯具掉落的危险。

5. 设备保养规程米升降式高杆灯是一项高度复杂而又技术含量高的设备，因此其保养和维护工作至关重要。

以下是设备保养的规程：5.1. 定期清理灰尘米升降式高杆灯应每季度对设备进行一次全面清洁。

在清洁之前，首先应该将灯杆完全升起，以便进行清洁。

清洁中，应注意不能用水冲洗或使用含有化学成分的清洁剂。

清洁后应使用柔软的布进行擦拭，确保设备清洁干净。

5.2. 检查设备配线米升降式高杆灯是通过电缆进行电力供应的，因此电缆的配线至关重要。

应该定期检查电线连接是否松动、老化等，确保电缆正常工作。

5.3. 定期更换灯具米升降式高杆灯需要经常更换灯具，以使其保持良好的照明效果。

在更换灯具之前，应首先关闭灯具的电源，然后使用专业设备进行更换。

结论在操作米升降式高杆灯之前，必须进行一系列的安全操作以确保操作过程的安全。

同时，在正常使用中，还需要定期进行设备的保养和维护，以确保设备的正常工作和寿命。

高杆灯使用说明书一、产品概述高杆灯是一种用于户外照明的灯具，通常用于大型道路、广场、停车场、码头等场所。

其特点是灯杆高度较高，能够提供广阔的照明范围。

本使用说明书将为用户详细介绍高杆灯的安装、使用、维护等相关信息，帮助用户正确、安全地使用高杆灯。

二、产品特点1. 高度可调节：高杆灯具备高度可调节的功能，用户可以根据实际需要调整高度，以适应不同的照明需求。

2. 良好的防护性能：高杆灯采用优质防水、防尘材料制造，具备良好的防护性能，在户外恶劣环境下仍能正常运行。

3. 高亮度照明：高杆灯采用高亮度LED光源，具备较强的照明能力，能够提供明亮的照明效果。

三、安装注意事项1. 安全隐患排查：在安装高杆灯前，务必进行安全隐患排查，确保安装地面平坦稳固，并排除附近可能存在的隐患，如电线、管道等。

2. 安装位置选择：选择安装位置时，需考虑周围环境情况，确保高杆灯的照明范围覆盖到需照明的区域。

3. 安装固定牢固：将高杆灯竖立于安装位置后，需要使用专用安装螺栓进行固定，确保其稳固性和安全性。

四、使用说明1. 开关操作：高杆灯配备有开关按钮，通过按下开关按钮来控制灯具的开关状态。

2. 灯光调节：高杆灯可以根据需要调整照明亮度，通过柔性调光功能，用户可以选择合适的照明亮度。

3. 周期设置：高杆灯具备定时开关功能，用户可以设置灯具的开关时间，照明设备可以按照设定时间自动开启和关闭。

五、维护保养1. 定期清洁：高杆灯应定期清洁灯具表面的灰尘和污垢，以确保光线透射效果和照明质量。

2. 灯泡更换：当高杆灯灯泡损坏或寿命到期时，用户需要及时更换新的灯泡，确保正常照明效果。

3. 定期检查：按照正常使用频率和环境，定期检查高杆灯的电气连接、支架固定、开关状况等，如发现异常情况，应及时联系专业技术人员进行检修。

六、安全注意事项1. 请勿在久未使用的高杆灯上方堆放杂物，以免影响灯具散热和引发安全隐患。

2. 请勿在高杆灯周围区域进行大面积施工，以免损坏灯具和安装设备。

NQ-SK型升降式高杆灯（30米）操作使用维修保养说明书河北宁强光源有限公司一、概述随着城市新建、改建工程的不断扩大和深入，城市市政工程的规模、投资大幅提高，城市美化、亮化工程的全面启动，高速公路建设的飞速发展，高杆灯照明以其照明范围广阔，光通利用率高，经济性好，路面照度均匀，以及美化、亮丽环境等诸多优点被广泛采用。

“强牌”系列高杆灯适用于室外大面积照明场所，如城市广场、休闲广场、工业厂矿区、公路立交桥、收费站、港口、机场、停车场、体育场等。

高杆照明有固定式和升降式两种，灯盘的形式各异，分功能型和装饰型。

二、“强牌”高杆灯产品的特点1、照明面积大，照度高、均匀度好。

2、高杆照明设施根据客户要求及安装地条件及有关标准，合理设计。

3、灯盘形式各异，功能型灯盘主要以不锈钢、铝合金型材为主架，装饰型采用优质钢材制造。

4、所有重要部件如滑轮轴、挂钩轴等采用不锈钢材制造，电缆滑轮采用工程尼龙材料制造达到防腐目的。

5、杆体为碳素结构钢热浸镀锌防腐处理，并进行强度校核。

6、基础设计委托建筑设计院根据当地地质状况设计。

三、功能特点1、灯具选用防尘、防水等级较高的光束比较集中的泛光灯具、投光灯具。

2、减速机构灵活、轻便、且具有自锁功能和安全离合器。

3、升降系统具备手动、电动两种功能，且控制可在距灯杆5米外操作，以保证安全。

4、灯盘升到位后，装有自动脱挂钩装置。

5、钢丝绳采用镀锌航空用钢丝绳。

6、可根据客户要求增加其它功能。

四、功能降下或上升操作步骤1、灯架降下：（1）打开灯杆底室门，关闭所有空开，先将电源插头拨下。

（2）关闭提升电机开关，将电机电源接入相应位置内，再将控制盒插头插入电源板上的相应插座内。

（3）合上三联开关，点按控制盒按钮，检查继电器吸合情况，正常后打开电机开关。

（4）持控制盒离开杆体5米操作。

（5）点按控制上升按钮，使灯架稍稍提起（约150mm看限位装置），使自动钩锐钩。

点按下降按钮，使灯慢慢下降至挂钩架以下（约400mm）,此时需注意不要使照明电源等插头与卷扬机底板等物挂住。

升降式高杆灯施工方案一、施工前准备工作1.安全措施：施工前必须做好安全防护措施，包括设置围挡、警示标志和指示灯等，确保施工现场的安全。

2.设备准备：准备好所需的升降式高杆灯设备和相关工具，检查设备的完好性和规格是否符合要求。

二、施工步骤1.地基施工：先在施工区域进行地基的施工，包括挖掘基坑、浇筑混凝土基础等。

地基的尺寸和深度应根据高杆灯的规格和要求进行设计。

2.安装支撑结构：在地基施工完成后，进行支撑结构的安装。

支撑结构的材料一般为钢材，通过螺栓等方式与地基连接，确保稳固和牢固。

3.安装升降系统：将升降系统的各个组件安装到支撑结构上，包括升降机构、导轨、电动机等。

安装时要注意各个组件间的连接和固定。

4.安装灯具：将灯具安装到升降系统的灯具托架上，接入电气线路，进行灯具的调试和测试。

5.安装控制系统：将控制系统安装到井盖或其他合适位置，通过电气线路与升降系统和灯具进行连接。

控制系统一般包括开关、控制盒和遥控器等设备。

6.调试和测试：完成升降式高杆灯的安装后，进行调试和测试工作。

首先进行灯具的亮灭测试，确保灯具能正常工作。

然后进行升降系统的测试，通过遥控器或控制盒进行升降操作，检查升降系统的灵活性和稳定性。

三、施工注意事项1.施工现场应保持整洁，材料和工具应摆放整齐，避免造成安全隐患。

2.施工人员必须经过专业培训和持证上岗，了解升降式高杆灯的施工规范和操作流程。

3.施工人员应按照相关标准和规范进行施工，避免施工过程中出现质量问题和安全事故。

4.在施工过程中，应及时对工程进行检查和验收，确保施工质量和进度符合要求。

5.施工完成后，对施工现场进行清理和整理，保持环境整洁。

6.对升降式高杆灯的保养和维护应定期进行，确保设备的正常运行和使用寿命。

以上是一份升降式高杆灯施工方案的概述。

在实际施工中，还需根据具体情况进行详细的设计和操作指导，并遵循相关法律法规和行业标准。

10米升降式高杆灯使用说明书高邮市千升照明电器厂二〇一九年九月十五日目录一、概述二、结构与功能简介三、操作方法四、操作注意事项五、维护与保养六、常见故障与处理七、保修与配件供应八、主要技术参数九、高杆灯图纸十、安装说明十一、关于基础笼一、概述升降式高杆灯广泛应用于广场、宽阔道路、立交桥、大型停车场、港口、列车编组场、机场及机场停机坪等大面积照明。

使用维护方便，功能配备灵活，节能效率显著，具有卓越的照明效果和独特的环境优化等功能。

二、结构与功能简介（参见：《高杆灯结构示意图》）升降式高杆灯由灯杆、灯盘、升降系统、照明系统、自动控制系统和避雷保护系统等部分组成。

1、灯杆灯杆由底座、杆体、灯盘悬挂支架及顶部法兰和防雨罩等部分组成，热镀锌防腐处理。

1.1底座有安装法兰盘和电器门开口，设有配电盘和升降机装置；1.2 杆体采用优质钢板经“一次性折弯成型工艺”制成锥形多棱杆或圆形杆，每节长度为7-12米，插接式（或焊接式）安装；1.3 灯盘悬挂支架围绕杆体120°均匀分布，设有挂钩装置并具有稳定灯盘功能；1.4 顶部法兰设有钢丝绳滑轮和电缆滑轮组以及其他功能装置的预留位置；1.5 防雨罩根据灯盘的外型风格设计制造，上设避雷针。

2、灯盘灯盘上设有挂钩圈（接挂装置）、投光灯、接线盒和其他功能预留位置等。

2.1 灯盘采用优质型钢制作，热镀锌防腐处理，可电动、手动升降，便于维护保养；2.2 其外形的设计兼顾其功能性和美观性，同时考虑其在空气中的力学特征；2.3 投光灯选用高效节能截光型灯具，其安装稳固且安装方式多样，以获得最佳的光照角度和美观度，同时便于调节和维护；2.4 接线盒具有高强度、高密封性和优良的防腐性能及多功能性；2.5 灯盘上设有多功能选配预留位置，可设置安装摄像头、高音喇叭等设备。

3、升降系统升降系统由升降机装置、钢丝绳和滑轮组、挂钩与接挂装置以及自动控制部分组成。

3.1 升降机装置设于灯杆底部，由锥形转子电机、涡轮蜗杆减速机、传动齿轮以及钢丝绳绞盘和手动转换装置等组成，可电动、手动升降；3.2 钢丝绳采用优质高强度镀锌钢丝绳，安全系数高，滑轮组采用免维护设计；3.3 挂钩与接挂装置在系统的控制下完成灯盘的自动脱挂、卸荷和自动限位等功能，并保证灯盘安全升降以及卸荷后稳定在灯杆顶部；4、自动控制系统自动控制系统由配电盘和相关部件及材料组成，控制着灯盘的升降、脱挂和照明灯具的亮灭。
