空调控制设计课程设计一、课程目标知识目标：1. 学生能理解空调控制系统的基础知识，掌握其工作原理；2. 学生能了解并描述空调控制系统的各个组成部分及其功能；3. 学生能掌握空调控制系统的设计流程和关键参数。
技能目标：1. 学生能运用所学的知识，设计简单的空调控制系统方案；2. 学生能通过实际操作，对空调控制系统进行调试和优化；3. 学生能运用图表、文字等形式，清晰表达自己的设计思路和成果。
情感态度价值观目标：1. 学生对空调控制技术产生兴趣，提高对工程技术学科的认识和认同；2. 学生在团队协作中培养沟通、合作能力，增强集体荣誉感；3. 学生意识到空调控制系统设计在节能、环保方面的重要性，树立绿色环保意识。
课程性质分析：本课程为工程技术类课程，旨在培养学生掌握空调控制系统设计的基本知识和技能，提高学生的实践操作能力和创新能力。
学生特点分析：学生为初中年级学生，对新技术和新知识具有强烈的好奇心，动手实践能力强，但理论知识掌握程度有限。
教学要求：1. 结合学生特点，注重理论与实践相结合，提高学生的实际操作能力；2. 重视团队合作，培养学生的沟通、协作能力；3. 关注节能环保，引导学生树立正确的价值观。
二、教学内容1. 空调控制系统基础知识：包括空调工作原理、控制系统的作用和组成；- 教材章节：第一章 空调原理及其控制系统简介- 内容列举：空调的工作循环、控制系统的作用、传感器、执行器等组件功能。
2. 空调控制系统设计流程：介绍设计空调控制系统的一般步骤，包括需求分析、方案设计、参数计算、系统仿真等；- 教材章节：第二章 空调控制系统设计方法- 内容列举：设计流程、需求分析、方案设计、参数计算、系统仿真及优化。
3. 空调控制系统关键参数：学习并掌握空调控制系统中的关键参数，如温度、湿度、风速等；- 教材章节：第三章 空调控制系统关键参数及其控制- 内容列举：温度控制、湿度控制、风速控制、节能控制。
4. 实践操作与案例分析：通过实际操作和案例分析，巩固理论知识，提高实践能力；- 教材章节：第四章 空调控制系统实践操作与案例分析- 内容列举：实践操作步骤、案例分析、问题解决策略。
长沙学院课程设计说明书题目空调系统状态自动机的设计系(部) 电子与通信工程系专业(班级) 电气工程及其自动化姓名周鹏学号2010042113指导教师瞿曌起止日期2012.12.17--2012.12.30目录一、电子设计自动化设计任务书 (3)二、长沙学院课程设计鉴定表 (4)三、序言 (5)四、EDA技术及VHDL简述 (7)五、2.2 硬件描述语言VHDL (8)六、空调系统原理简介 (9)七、空调系统有限状态自动机设计 (11)八、收获与体会 (18)九、参考文献 (19)电子设计自动化设计任务书系（部）：电子与通信工程系专业：电气工程及其自动化指导教师：瞿曌课题名称空调系统状态自动机的设计设计内容及要求试设计一个空调系统状态自动机，它两个输入端TEMP-HIGH和TEMO-LOW分别与传感器相连，用于检测室内温度。
如果室内温度正常，则TEMP-HIGH和TEMO-LOW均为0。
如果室内温度过高，则TEMP-HIGH为“1”，TEMO-LOW为“0”。
如果室内温度过低，则TEMP-HIGH为“0”，TEMO-LOW为“1”。
根据TEMP-HIGH和TEMO-LOW的值来判断当前的状态，如太热，则在数码管上显示TOO-HOT，并将输出端HEAT置为“1”，在LED上显示；如太冷，则在数码管上显示TOO-COLD，并将输出端COOL 置为“1”，在LED上显示；如适中，则在数码管上显示JUST-RIGHT。
系统提供50MHZ频率的时钟源。
完成该系统的硬件和软件的设计，并制作出实物装置，调试好后并能实际运用（指导教师提供制作所需的器件），最后就课程设计本身提交一篇课程设计说明书。
设计工作量1、VHDL语言程序设计；2、波形仿真；3、在实验装置上进行硬件测试，并进行演示；4、提交一份完整的课程设计说明书，包括设计原理、程序设计、程序分析、仿真分析、硬件测试、调试过程，参考文献、设计总结等。
进度安排起止日期（或时间量）设计内容（或预期目标）备注第1天课题介绍，答疑，收集材料第2天设计方案论证第3天进一步讨论方案, 对设计方案进行必要的修正，方案确定后开始进行VHDL语言程序设计第4天设计VHDL语言程序第5~9天在实验装置上进行硬件测试，对VHDL语言程序进行必要的修正，并进行演示第10天编写设计说明书教研室意见年月日系（部）主管领导意见年月日长沙学院课程设计鉴定表姓名周鹏学号2010042113 专业电气工程及其自动化班级一班设计题目空调系统状态自动机的设计指导教师瞿曌指导教师意见：评定等级：教师签名：日期：答辩小组意见：评定等级：答辩小组长签名：日期：教研室意见：教研室主任签名：日期：系（部）意见：系主任签名：日期：说明课程设计成绩分“优秀”、“良好”、“及格”、“不及格”四类；序言目前，电子系统正向集成化、大规模和高速度的方向发展，集成电路的规模越来越大，复杂程度越来越高，因此传统的门级描述方法显得过于琐碎，难以理解掌握。
空调课程设计带图一、教学目标本章节的教学目标旨在让学生掌握空调的基本原理、结构及其工作流程，培养学生对空调设备的安装、调试、维护和故障排除的能力。
1.了解空调的基本原理及其工作介质；2.掌握空调的各个组成部分及其功能；3.熟悉空调的分类和性能指标。
4.能够分析空调系统的故障并提出解决方案；5.能够进行空调设备的安装、调试和维护；6.能够运用所学知识对空调设备进行优化设计。
情感态度价值观目标：1.培养学生对科技创新的兴趣，提高学生对空调行业的认同感；2.培养学生珍惜能源、环保的意识，使学生认识到空调设备在节能减排方面的重要性；3.培养学生团队合作精神，使学生在实践中学会与他人共同解决问题。
二、教学内容本章节的教学内容主要包括空调的基本原理、结构及其工作流程，空调设备的安装、调试、维护和故障排除。
1.空调的基本原理：介绍空调的工作介质、制冷剂循环系统、加热和除湿原理等；2.空调的各个组成部分及其功能：压缩机、蒸发器、冷凝器、节流装置等；3.空调的分类和性能指标：分体式空调、中央空调、变频空调等；4.空调设备的安装、调试和维护：包括安装位置选择、设备调试、定期维护等；5.空调系统故障分析与排除：常见故障现象、原因及解决方案。
三、教学方法本章节的教学方法采用讲授法、讨论法、案例分析法和实验法相结合，以激发学生的学习兴趣和主动性。
1.讲授法：教师通过讲解空调的基本原理、结构和分类，使学生掌握空调的基本知识；2.讨论法：分组讨论空调设备的安装、调试和维护技巧，促进学生互相交流和学习；3.案例分析法：分析实际空调故障案例，培养学生分析问题和解决问题的能力；4.实验法：安排实验室实践环节，使学生亲手操作空调设备，加深对知识的理解和运用。
四、教学资源本章节的教学资源包括教材、参考书、多媒体资料和实验设备等。
1.教材：选用国内知名出版社出版的空调设备相关教材；2.参考书：提供相关领域的专业书籍，丰富学生的知识体系；3.多媒体资料：制作PPT、视频等资料，生动展示空调设备的工作原理和操作过程；4.实验设备：提供分体式空调、中央空调等实际设备，供学生进行实验操作和故障排查。

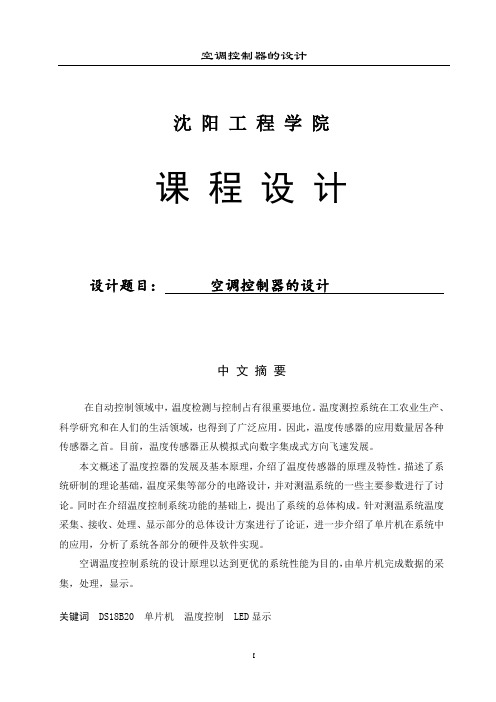

沈阳工程学院课程设计设计题目：空调控制器的设计中文摘要在自动控制领域中，温度检测与控制占有很重要地位。
温度测控系统在工农业生产、科学研究和在人们的生活领域，也得到了广泛应用。
因此，温度传感器的应用数量居各种传感器之首。
目前，温度传感器正从模拟式向数字集成式方向飞速发展。
本文概述了温度控器的发展及基本原理，介绍了温度传感器的原理及特性。
描述了系统研制的理论基础，温度采集等部分的电路设计，并对测温系统的一些主要参数进行了讨论。
同时在介绍温度控制系统功能的基础上，提出了系统的总体构成。
针对测温系统温度采集、接收、处理、显示部分的总体设计方案进行了论证，进一步介绍了单片机在系统中的应用，分析了系统各部分的硬件及软件实现。
空调温度控制系统的设计原理以达到更优的系统性能为目的，由单片机完成数据的采集，处理，显示。
关键词 DS18B20 单片机温度控制 LED显示目录中文摘要 (I)目录 (II)1 设计任务描述 (1)1.1设计题目：空调控制器的设计 (1)1.2 设计要求 (1)1.2.1设计目的 (1)1.2.2基本要求 (1)2 设计思路 (2)2.1系统总体结构的设计 (2)2.2环节设计、部件选择及参数计算 (2)2.3各部分部件选择 (2)2.4总体功能解析 (3)3 设计方框图 (4)4 各部分电路设计及参数计算 (5)4.1电源电路设计 (5)4.2单片机电路 (5)4.3键盘和显示电路 (6)4.4温度传感器的选择 (7)4.4外围部件的选择 (8)5 工作过程分析 (9)6 元器件清单 (10)7 主要元器件介绍 (11)7.1热电偶传感器 (11)7.2 8255扩展芯片 (11)7.3 C8051F020系列单片机 (12)8、各部分软件介绍 (14)8.1主程序 (14)8.2 键盘及显示程序 (14)小结 (18)致谢 (19)参考文献 (20)附录1 空调控制器程序 (21)附录2 原理图 (29)附录3 PCB板 (30)1 设计任务描述1.1设计题目：空调控制器的设计1.2 设计要求1.2.1设计目的设计一个空调控制器。

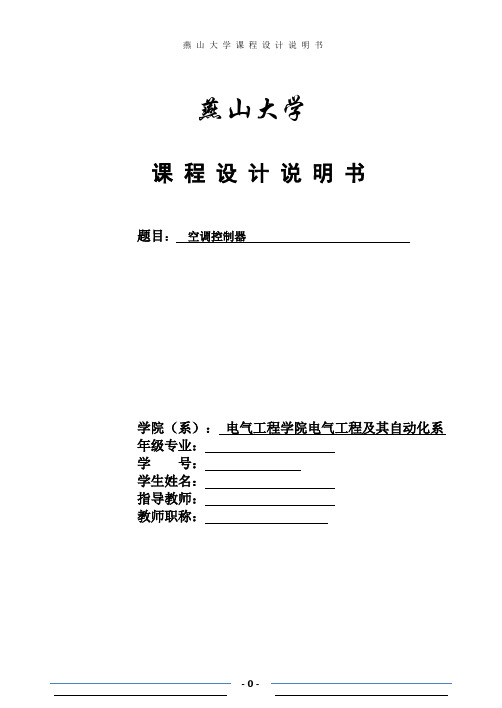

燕山大学课程设计说明书题目：空调控制器学院（系）：电气工程学院电气工程及其自动化系年级专业：学号：学生姓名：指导教师：教师职称：燕山大学课程设计（论文）任务书2014年 01月 09 日目录第1章设计说明 (3)第2章模块介绍2.1 冷热风显示模块 (3)2.2 升降温控制模块 (12)2.3 动态数码管显示模块 (16)2.4 顶层文件模块 (20)2.5 脚锁定及硬件连接 (23)第3章心得体会 (25)参考文献 (25)评审意见表 (26)第一章设计说明本任务要求控制器具有冷热风控制、升降温控制（及合理的温度上下限设置）、温度的动态显示，同时升降温与冷热风显示一致。
故将该程序分成四大模块：冷热风控制模块、升降温控制模块、动态显示模块及顶层调用模块。
其中，冷热风控制模块实现开关对字母冷风（L）、热风（R）的控制显示；温度控制模块实现对升降温控制以及间接影响冷热风模块的冷热风显示且设定合理的上下限；动态显示模块实现对当前温度值的及时显示；顶层文件模块实现对三大模块的调用综合。
第二章模块介绍2.1冷热风显示模块该模块需实现功能：为了保证升降温与冷热显示一致，故在升降温控制KAISHI低电平无效时：冷热控制开关KAIGUAN高电平有效时显示R；冷热控制开关低电平无效时显示L。
在升降温控制高电平有效时：升降温控制开关UP高电平有效时显示R；升降温控制开关UP低电平无效时显示L。
设定输入：开关1——KAIGUAN，开关2——KAISHI，开关3——UP，时钟信号——CLK。
设定输出：行共阴信号——ROW，列共阳信号——R。
[1]冷热风模块源程序：MODULE LENGREXIANSHI (KAIGUAN,CLK,ROW,R,KAISHI,UP);INPUT KAIGUAN,KAISHI,UP;INPUT CLK;OUTPUT [7:0] ROW;//共阴极OUTPUT [7:0] R;//红色阳极REG [7:0]ROW;REG [7:0] R;REG [3:0] N;ALWAYS@(POSEDGE CLK) BEGINIF (KAISHI==0)BEGINIF (KAIGUAN==0)//LBEGINIF (N<7) N=N+1;ELSE N=0;CASE(N)0:BEGINROW='B11111110;R='B00000010;END1:BEGINROW='B1111101;R='B00000010;END2:BEGINROW='B11111011;R='B00000010;END3:BEGINROW='B11110111;R='B00000010;END4:BEGINROW='B11101111;END5:BEGINROW='B11011111; R='B00000010; END6:BEGINROW='B10111111; R='B00000010; END7:BEGINROW='B01111111; R='B01111110; ENDENDCASEENDELSE //RBEGINIF (N<7) N=N+1; ELSE N=0;CASE(N)0:BEGINROW='B11111110; R='B01111110; END1:BEGINROW='B11111101; R='B01000010; END2:BEGINROW='B11111011;END3:BEGINROW='B11110111; R='B01111110; END4:BEGINROW='B11101111; R='B00001010; END5:BEGINROW='B11011111; R='B00010010; END6:BEGINROW='B10111111; R='B00100010; END7:BEGINROW='B01111111; R='B01000010; ENDENDCASEENDENDELSE//KAISHI=1BEGINIF (UP==0)//UP=0,L BEGINIF (N<7) N=N+1; ELSE N=0;CASE(N)0:BEGINROW='B11111110; R='B00000010; END1:BEGINROW='B1111101; R='B00000010; END2:BEGINROW='B11111011; R='B00000010; END3:BEGINROW='B11110111; R='B00000010; END4:BEGINROW='B11101111; R='B00000010; END5:BEGINROW='B11011111; R='B00000010; END6:BEGINROW='B10111111; R='B00000010; END7:BEGINROW='B01111111;ENDENDCASEENDELSE //UP=1,RBEGINIF (N<7) N=N+1; ELSE N=0;CASE(N)0:BEGINROW='B11111110; R='B01111110; END1:BEGINROW='B11111101; R='B01000010; END2:BEGINROW='B11111011; R='B01000010; END3:BEGINROW='B11110111; R='B01111110; END4:BEGINROW='B11101111; R='B00001010; END5:BEGINROW='B11011111;END6:BEGINROW='B10111111;R='B00100010;END7:BEGINROW='B01111111;R='B01000010;ENDENDCASEENDENDENDENDMODULE[2]原理图[3] 热风显示真值表[4]8*8双色点阵显示冷热风真值表字母CLK上升沿编号行（ROW:87654321）列（RA:87654321）显示图案L 0 11111110 000000101 11111101 000000102 11111011 000000103 11110111 000000104 11101111 000000105 11011111 000000106 10111111 000000107 01111111 01111110R 0 11111110 011111101 11111101 010000102 11111011 010000103 11110111 011111104 11101111 000010105 11011111 000100106 10111111 001000107 01111111 01000010[5]冷热风显示模块波形仿真○1冷（L）显示仿真波形○2热（R）显示仿真波形2.2升降温控制模块该模块需实现通过两个开关，开机开关——KAISHI；升降温开关——UP，来控制温度的升降并在合理的范围之内，并且要求开机温度为20。
