自动重合闸漏电保护断路器

自动重合闸漏电保护器的使用方法自动重合闸漏电保护器是一种用于电路保护的设备，其主要功能是在电路发生漏电时，自动切断电源，并防止电流再次流过，以保护人身安全和电器设备的正常使用。

下面将介绍自动重合闸漏电保护器的使用方法。

在使用自动重合闸漏电保护器之前，我们需要确保电路连接正确，保护器的线路接入到电源线的输入端，而电器设备的线路接入到保护器的输出端。

这样可以确保保护器能够监测到电流的流动情况。

接下来，我们需要将保护器的漏电动作电流调整到合适的数值。

漏电动作电流是指当电路中的漏电电流达到一定数值时，保护器会自动切断电源。

一般来说，漏电动作电流的数值应根据电器设备的额定电流和工作环境的要求来确定。

如果漏电动作电流设置过小，可能会导致误动作；而如果设置过大，则可能无法及时切断电源，从而无法保护人身安全和设备的正常使用。

因此，在调整漏电动作电流时，需要根据具体情况进行合理设置。

调整好漏电动作电流后，我们需要进行测试，以确保保护器的正常工作。

测试时可以使用专用的漏电测试仪，将其接入电器设备的线路中，然后通过触摸电器设备的外壳或导线，观察保护器是否能够及时切断电源。

如果保护器正常工作，应能够在漏电发生时迅速切断电源，以保护人身安全。

在使用自动重合闸漏电保护器时，我们还需要定期检查和维护。

定期检查可以确保保护器的正常运行，维护可以延长保护器的使用寿命。

具体的检查和维护工作包括清洁保护器的外壳，检查保护器的接线是否松动，以及检查保护器的漏电动作电流是否需要调整等。

需要注意的是，在使用自动重合闸漏电保护器时，我们应当遵循安全用电的原则。

不要将保护器当作开关使用，不要私自拆卸或修改保护器，不要在湿润的环境中使用保护器，以免发生电击或其他安全事故。

自动重合闸漏电保护器是一种非常重要的电路保护设备，它能够及时切断电源，保护人身安全和电器设备的正常使用。

在使用保护器时，我们需要正确连接线路，调整漏电动作电流，进行测试，定期检查和维护，并遵守安全用电的原则。

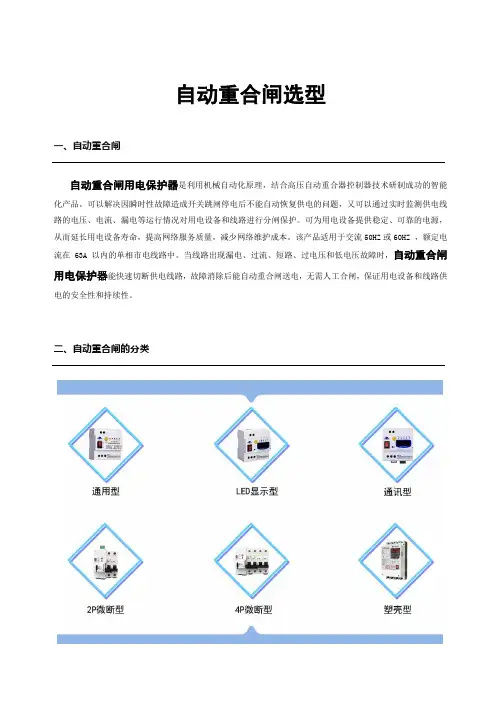

自动重合闸选型一、自动重合闸自动重合闸用电保护器是利用机械自动化原理，结合高压自动重合器控制器技术研制成功的智能化产品。

可以解决因瞬时性故障造成开关跳闸停电后不能自动恢复供电的问题，又可以通过实时监测供电线路的电压、电流、漏电等运行情况对用电设备和线路进行分闸保护。

可为用电设备提供稳定、可靠的电源，从而延长用电设备寿命，提高网络服务质量，减少网络维护成本。

该产品适用于交流50HZ或60HZ ，额定电流在63A以内的单相市电线路中。

当线路出现漏电、过流、短路、过电压和低电压故障时，自动重合闸用电保护器能快速切断供电线路，故障消除后能自动重合闸送电，无需人工合闸，保证用电设备和线路供电的安全性和持续性。

二、自动重合闸的分类三、产品功能介绍四、自动重合闸如何正确选用自动重合闸选用，应根据系统的保护方式、使用目的、安装场所、电压等级、被控制回路的漏电电流以及用电设备的接地电阻数值等因数来确定。

1、根据使用目的来选择用于防止人身触电事故的漏电保护装置，一般根据直接接触保护和间接接触保护两种不同的要求选用，在选择动作特性时也应有所区别。

（1）直接接触保护是防止人体直接触及电气设备的带电导体而造成的触电伤亡事故，当人体和带电导体直接接触时，在漏电保护装置动作切断电源之前，通过人体的触电电流和漏电保护装置的动作电流选择无关，它完全由人体触电的电压和人体电阻所决定，漏电保护装置不能限制通过人体的触电电流，所以用于直接接触保护的漏电保护装置，必须具有小于0.1S的快速动作性能，或具有IEC漏电保护装置标准规定的反时限特性。

（2）间接接触保护是为了防止用电设备在发生绝缘损坏时，在金属外壳等外露金属部件上呈现危险的接触电压。

2、根据使用场所来选择一般在380/220V的低压线路中，如果用电设备的金属外壳等金属部件容易被人触及时，同时这些用电设备又不能按照我国用电规程要求使其接地电阻小于4Ω或10Ω时，则宜按照间接接触保护要求，在用电设备的供电回路中安装漏电保护装置，同时还应根据不同的使用场所，合理地选取不同动作电流的漏电开关。

JLZ-Ⅱ漏电断路器江苏淮阴苏益电器有限公司集过载、短路、缺相、剩余电流（漏电）等保护功能和自动重合闸于一体 采用 A/D 转换数字信号处理技术及 CPU 自动控制技术，具有剩余电流动作值跟踪定档功能 判别、显示跳闸动作电流故障相和电流值实时显示线路剩余电流值，记录、显示跳闸次数和闭锁次数一、概述JLZ­Ⅱ智能化组合漏电保护器（以下简称漏电保护器）是将漏电继电器，交流接触器以 及空气断路器的多种功能结合在一起，采用微处理器（CPU）数字化控制技术，为适应农村 电网安全用电环境开发的新产品，功能多样，设计合理，经济实用，使用方便。

适用于额定电压 380/220V，中性点直接接地的低压电网和用电设备做间接接触保护， 特别适用于农村低压电网、建筑工地和野外作业的用户，提供安全可靠的保护。

本系列产品符合 GB14048.2­2001、GB6829­1995 国家标准，通过中国质量认证中心的 国家强制性产品认证（CCC 认证）；适用于 GB13955­2005《剩余电流动作保护装置安装和 运行》国家标准要求。

二、功能特点1、集过载、短路、缺相、剩余电流（漏电）等保护功能和自动重合闸于一体的机电一 体化产品。

2、额定剩余电流动作值自动跟踪定档：采用 A/D 转换数字信号处理技术及 CPU 自动控 制技术，实时检测供电线路剩余电流，当线路剩余电流较小时，额定剩余动作电流由 CPU 自动调整在低档，当线路剩余电流较大并维持一定时间后，额定剩余动作电流由 CPU 自动 整定在高一档位；该功能提高了剩余电流保护装置的投运率和可靠性。

3、判别、显示跳闸动作电流故障相和电流值：采用剩余电流动态相位检测、矢量计算 技术，能准确判别使剩余电流保护装置跳闸的故障漏电电流是 A、B、C 三相中的那一相， 并显示跳闸时漏电电流的大小；该功能减少了用户故障查找时间。

4、实时显示线路剩余电流值，记录、显示跳闸次数和闭锁次数，为供电管理、线路整 改提供准确客观数据。

什么是三相四线漏电保护器? 三相四线漏电保护器的工作原理导读:本文介绍在房屋装修，装修方挑选的一些知识事项，如果觉得很不错，欢迎点评和分享。

如今我们的生活已经完全离不开电,不过电虽然用途很大,却也很危险,我们在使用时通常都会有一些保护装置。

就像三相四线漏电保护器一样,它可以防止人身触电和漏电引起危险。

可很多朋友并不知道什么是三相四线漏电保护器以及三相四线漏电保护器的工作原理,接下来就让小编为大家介绍一下吧。

什么是三相四线漏电保护器三相自动漏电保护器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的三相自动重合闸漏电保护开关能的漏电保护装置。

漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。

它可与大电流的自动开关,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。

当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路。

因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路。

辅助接点也可以接通声、光信号装置,发出漏电报警信号,反映线路的绝缘状况。

三相四线总漏电保护开关多数用于整层楼或者整幢大楼的总电源控制.它的作用是用来保护供电线路的安全,漏电保护部分是用来防止被保护部分的电线(多数指火线)意外地与金属支架,壳架,棚架,墙壁,大地接触而有可能发生火灾事故,这种开关能自动跳闸,切断电源,防止事故的发生.三相四线漏电保护器的工作原理正常情况下,三相负荷电流和对地漏电流基本平衡,流过互感器一次线圈电流的相量和约为零,即由它在铁芯中产生的总磁通为零,零序互感器二次线圈无输出。

当发生触电时,触电电流通过大地成回路,亦即产生了零序电流。

这个电流不经过互感器一次线圈流回,破坏了平衡,于是铁芯中便有零序磁通,使二次线圈输出信号。

这个信号经过放大、比较元件判断,如达到预定动作值,即发执行信号给执行元件动作掉闸,切断电源。

由工作原理可见,当三相对地阻抗差异大,三相对地漏电流相量和达到保护器动作值时,将使断路器掉闸或送不上电。

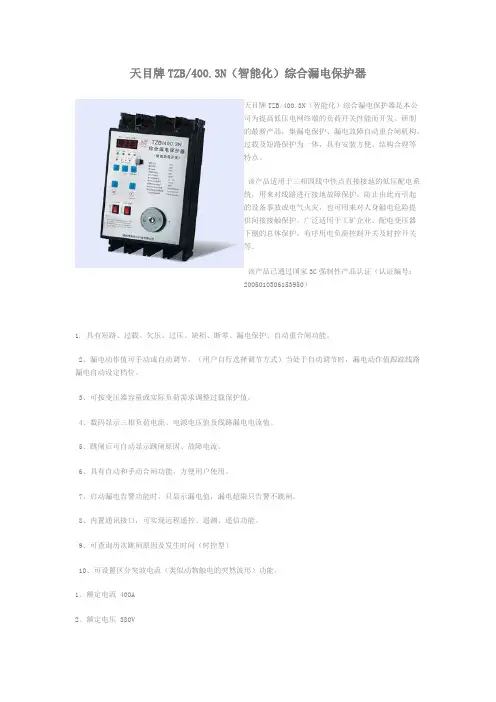

天目牌TZB/400.3N（智能化）综合漏电保护器天目牌TZB/400.3N（智能化）综合漏电保护器是本公司为提高低压电网终端的负荷开关性能而开发、研制的最新产品，集漏电保护、漏电故障自动重合闸机构、过载及短路保护为一体，具有安装方便、结构合理等特点。

该产品适用于三相四线中性点直接接地的低压配电系统，用来对线路进行接地故障保护。

防止由此而引起的设备事故或电气火灾，也可用来对人身触电危险提供间接接触保护。

广泛适用于工矿企业、配电变压器下侧的总体保护，有序用电负荷控制开关及时控开关等。

该产品已通过国家3C强制性产品认证（认证编号：2005010306153950）1. 具有短路、过载、欠压、过压、缺相、断零、漏电保护、自动重合闸功能。

2、漏电动作值可手动或自动调节，（用户自行选择调节方式）当处于自动调节时，漏电动作值跟踪线路漏电自动设定档位。

3、可按变压器容量或实际负荷需求调整过载保护值。

4、数码显示三相负荷电流、电源电压值及线路漏电电流值。

5、跳闸后可自动显示跳闸原因、故障电流。

6、具有自动和手动合闸功能，方便用户使用。

7、启动漏电告警功能时，只显示漏电值，漏电超限只告警不跳闸。

8、内置通讯接口，可实现远程遥控、遥测、遥信功能。

9、可查询历次跳闸原因及发生时间（时控型）10、可设置区分突波电流（类似动物触电的突然波形）功能。

1、额定电流 400A2、额定电压 380V3、额定频率 50HZ4、额定辅助电源电压 220V5、额定剩余动作电流I△n200\500\800mA、 200\500\10006、额定剩余不动作电流≥1/2I△n7、额定分断时间1I△n≤0.5S2I△n≤0.2S5I△n≤0.15S8、最小不驱动时间1I△n 0.13S 、2I△n 0.06S、5I△n 0.05S9、延时重合闸时间 20 - 60S 重合闸一次10、动作特性类别 AC 型11、分断时间分类 S 型12、额定极限短路分断能力(Icu) 20/60KA、13.外观结构图及安装尺寸浙ICP备11027222号-1|Copyright © 杭州天目电力科技有限公司 All rights reserv 首页-人1.工作环境1.1环境温度: -10 ～60℃1.2相对湿度: ≤90%1.3海拔高度: ≤2000米1.4污染等级: 3级1.5保护器应安装在干燥、通风、无尘、无有害气体，远离磁场和无震动的地方，应垂直固定在配电箱或墙上，便于操作。

自动重合闸漏电保护开关产品简介一、 用途及适用范围HS-ARCP-（I ）10A 自动重合闸漏电保护开关适用于交流50Hz 或60Hz 额定电压两极220V/230V ，额定电流至10A 的线路中，具有漏电保护，低电压保护，过电压保护，过电流保护，短路保护，合闸前短路检测，自动恢复器等功能，当用电设备发生漏电，短路，人畜发生触电时，快速自动切断电源，经过延时后自动恢复器3次送电。

二、 功能描述短路保护：线路发生短路，如果持续0.5秒，会引起线路烧毁。

如果在0.1秒内能迅速切断电源，可以避免事故发生。

TELSUN 重合闸漏电开关在电流大于额定电流的5倍(50安以上)时，TELSUN 重合闸漏电开关在0.03秒内断开, 比一般的空气开关或保险丝快10倍以上。

保证设备的安全性。

漏电保护：线路发生15～30毫安的漏电或人身触电时，TELSUN 重合闸漏电开关在0.03秒内断开，保证了人身安全。

过流保护：如果线路负荷过重，电线严重发热，很可能引发火灾。

当电流大于额定电流1.1倍(11安培)时，TELSUN 重合闸漏电开关将监测此电流的持续时间和大小；如果持续时间超过10秒，或期间大于50安，TELSUN 重合闸漏电开关即断开实施保护。

过压保护：电压太高，容易使设备烧坏，供电电压高于270伏时，TELSUN 重合闸漏电开关断开。

电压降回正常后，TELSUN 重合闸漏电开关自动合闸通电。

欠压保护：电压太高固然危险，电压过低也容易引起火灾，供电电压低于100伏时，TELSUN 重合闸漏电开关断开。

电压回升正常后TELSUN 重合闸漏电开关自动合闸通电。

合闸前检测：TELSUN 重合闸漏电开关在合闸前对线路进行检测，如果线路存在短路或严重漏电的情况时，将封锁合闸并报警；用户如不及时修理，故障未经排除，则无法合闸通电。

自动重合闸：线路发生瞬间冲击(如雷电、插座跳火等)而可能有危险时，TELSUN 重合闸漏电开关立即断开；冲击过后，如果线路仍然是安全的，TELSUN 重合闸漏电开关会自动重新合闸通电。

配电线路自动重合闸运行经历说明，在电力系统中发生故障很多都属于暂时性，如雷击过电压引起绝缘子外表闪络，大风时短时碰线，通过鸟类身体放电，风筝绳索或树枝落在导线上引起短路等。

对于这些故障，当被继电保护迅速断开电源后，电弧即可熄灭，故障点绝缘可恢复，故障随即自行消除。

这时，假设重新使断路器合上，往往能恢复供电，因而减小停电时间，提高供电可靠性。

当然，重新合上断路器工作可由运行人员手动操作进展，但手动操作时，停电时间太长，用户电动机多数可能停转，重新合闸取得效果并不显著。

为此，在电力系统中，往往用自动重合闸〔简称ZCH〕代替运行人员手动合闸。

在电力系统中，配电线路是发生故障最多元件，并且它故障大多属于暂时性，因此，自动重合闸在高压配电线路上得到极其广泛应用。

一、自动重合闸作用及要求在配电线路上装设自动重合闸装置，对于提高供电可靠性无疑会带来极大好处。

但由于自动重合闸装置本身不能判断故障性质是暂时性，还是永久性，因此在重合之后，可能成功〔恢复供电〕，也可能不成功。

根据运行资料统计，配电线路自动重合闸装置动作成功率〔重合闸成功次数/总重合次数〕相当高，约在60%～90%之间。

可见采用自动重合闸装置给电力系统带来显著技术经济效益，它主要作用是：〔1〕在线路上发生暂时性故障时，迅速恢复供电，从而可提高供电可靠性；〔2〕在高压线路上采用重合闸，可以提高电力系统并列运行稳定性，从而提高线路输送容量；〔3〕在电网设计与建立过程中，有些情况下由于采用重合闸，可以暂缓架设双回线路，以节约投资。

〔4〕可以纠正由于断路器机构不良，或继电保护误动作引起误跳闸。

由于自动重合闸装置本身投资低，工作可靠，采用自动重合闸装置后可防止因暂时性故障停电而造成损失。

因此规程规定，在1千伏及以上电压架空线路或电缆与架空线混合线路上，只要装有断路器，一般都应装设自动重合闸装置。

但是，采用自动重合闸后，当重合于永久性故障时，系统将再次受到短路电流冲击，可能引起电力系统振荡，继电保护应加速使断路器断开。

横贯光电HG03型基站电源保护器使用手册杭州横贯光电科技有限公司目录一、概述 (3)二、主要功能和性能参数 (3)三、安装 (4)四、通电检查 (4)五、运行使用 (5)六、维护保养及注意事项 (5)一、概述感谢您选用HG03-P型自动重合闸电源保护器，该保护器将会为您的设备提供过压、欠压、过流、短路、漏电、防雷等全方位的保护，有效减少设备故障率和维护工作量。

在安装使用之前，请仔细阅读使用手册，以便对电源保护器功能性能以及安装使用维护要求有比较全面的了解。

二、主要功能和性能参数1、主要功能●上电前合闸条件检测：输入过欠压、漏电、短路，任一故障存在不合闸；●运行检测保护：输入过欠压、.输出过流/短路、漏电，任一故障出现将跳闸，实施保护；.输出过流/短路、漏电保护阈值现场可设置；●任一项保护跳闸后，间隔30～60S后自动重合闸，重合闸前要进行合闸条件检测，符合合闸条件时才合闸，否则不合闸。

●采用变压器隔离供电，自身的工作电源采用抗雷击能力较强的线性电源，以及大容量的压敏器件，提高整机抗雷击能力；●具有雷击能量检测，强雷击时跳闸，断开线路与设备连结，实现设备防雷；●具有实时电压、电流显示，以及累计故障和分类故障次数显示；●可以提供干节点告警信号；2、主要技术参数●额定电压:220V 50Hz●工作电压范围：155V-276V 47HZ-63HZ●额定输出电流：In≥10A/20A，现场可设置In≥32A/45A，现场可设置●漏电保护动作电流：现场可设置●1档：30 mA 2档：50mA/80mA●漏电保护动作时间：≤100MS●过压保护电压●270V±5V，动作时间：2-5S●欠压保护电压●155V±5V，动作时间：2-5S●过流保护电流：现场可设置1档：10A±0.5A，动作时间：2-5S2档：20A±1A，动作时间：2-5S●短路保护电流：≥3In 动作时间:：≤100MS●实时电压、电流显示误差：≤5%●故障累计和分类故障次数显示：不小于10000次三、安装●本保护器可以导轨式安装，也可以加装防水盒后室外抱杆安装；●室外抱杆安装时，用随机配发的喉箍穿过外壳背板，固定在电杆●上，注意保护器出线端向下；●保护器可以串接在空开输出端（工作时空开接通），也可以并接在空开两端（工作时空开断开）；●保护器为上进线下出线，进线和出线均为3P端子：PE、L、N。

三相自动重合闸用电保护器XHB-APS/3-F-□□□A使用说明书杭州中信网络自动化有限公司附录：自动重合闸-自动跟踪定档与合闸记忆功能的说明为满足用户的需要，本公司在原自动重合闸用电保护器的基础上增设剩余电流自动跟踪定档功能与合闸记忆功能，该功能是依据移动基站维护部门的建议，为解决线路剩余电流随用电负荷大小变化, 以及随季节和天气晴雨变化使用电管理者难以对保护装置的手动动作档位进行合理的设定，无法根据线路实时剩余电流状态使故障接地危险电流在较小的额定动作值下正确保护运行这个难题而开发研制的。

该功能的实现，能科学地、合理地根据线路剩余电流的变化自动确定适当的动作值在较小的动作值档位下动作，解决了使用管理上的难题，有利于较大地提高剩余电流保护装置的投运率和可靠性,扩大保护面,提高对供电线路剩余电流的安全保护功能.1、线路剩余电流的变化与自动跟踪定档当自动重合闸用电保护器剩余动作电流在1000mA，处于自动跟踪定档工作模式时，开机后，会自动把档位设定在1000mA上，这时如果线路实际剩余电流小于400mA,1—2分钟自动重合闸用电保护器就会自动跟踪到800mA,如果线路实际剩余电流小于300mA时,设备会自动跟踪到600mA，如果线路实际剩余电流小于200mA时,设备会自动跟踪到400mA,如果线路实际剩余电流小于100mA时，自动重合闸用电保护器再会自动跟踪到200mA，在自动跟踪定档下，线路剩余电流突然增加到自动跟踪的设定值时，自动重合闸用电保护器马上跳闸（如自动重合闸用电保护器处于600mA自动跟踪定档时，线路剩余电流突然增大到600mA，自动重合闸用电保护器马上跳闸），20-60s内自动重合闸自动重合闸，重合闸后，自动重合闸用电保护器将自动跟踪定档值大，自动重合闸再次跳闸，依次类推。

当保护器跳闸次数达到3次时，将闭锁,需人员到现场排除故障，如果线路中剩余电流缓慢增加，自动重合闸用电保护器同时也能随着线路剩余电流缓慢增加而自动上升，一直变换到接近自动跟踪定档的最高档为止。

自动重合闸断路器接线方法
自动重合闸断路器是一种用于断开和接通电路的电器设备，它可以自动地进行断开电路和接通电路的操作。

以下是自动重合闸断路器的一般接线方法：
1. 确保所有的电源和负载都已关闭，并断开电源。

2. 将断路器的输入端连接到电源线的相线上。

相线通常会标有字母L。

3. 将断路器的输出端连接到负载端的相线上。

也就是说，电源线的相线通过断路器连接到负载线的相线上。

4. 如果有多个负载线，可以将它们的相线都连接到断路器的输出端。

5. 将电源线的零线连接到负载线的零线上。

零线通常会标有字母N。

6. 如果有多个负载线，可以将它们的零线都连接到一个公共的零线上。

7. 将断路器的控制线连接到电源线的接线端子上。

这个接线端子通常会标有字母C或S。

接线完成后，确保所有的接线都牢固地连接好，并且进行必要的绝缘测试。

在接通电源之前，应该对断路器进行测试和调试，确保它正常工作。

FDDZ20LE（DZ）系列带自动重合闸功能漏电保护断路器使用说明书广东佛电电器有限公司1.用途FDDZ20LE（ZD）系列智能漏电保护断路器（带自动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全用电实际环境而研制开发的科技创新的产品。

集剩余电流等保护、回路主开关以及手动、自动分合闸等功能于一体的多功能的远程负荷监控型智能断路器。

FDDZ20LE（ZD）系列断路器适用于三相四线中性点直接接地的低压电网，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、欠压、过压、缺相等进行保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接口。

本产品执行GB14048.2/IEC60947-2标准。

2. 使用环境和工作条件a.周围空气温度;上限不高于+60℃，下限不低于-5℃，24h的平均值不超过35℃。

b.海拔：安装地点的海拔不超过2000mc.大气条件：大气的相对湿度在周围最高温度为+40℃时不超过50%：在较低的温度允许有较高的湿度：在最湿月的月平均最低温度为+25℃时，该月的月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面的凝露，采取特殊的措施。

d.污染等级：3级。

e.安装类别：III类f.安装场所的外磁场在任何方向不超过磁场的5倍。

3. 型号及其含义4. 主 要 技 术 性 能4.1主要技术参数见（表2）FD 企业代号DZ20LE 智能漏电保护断路器 （DZ ） 壳架等级电流（A ）-□□□4.3 产品功能剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。

20～60S 内自动重合闸一次，合闸5S内再次剩余电流动作，分闸自锁，待故障排除后需手动或按键合闸。

进线过压：断路器进线任一相电压超过设定档位时，3S内分闸保护，电压恢复正常，自动重合闸。

进线欠压：断路器进线任一相电压低于设定档位时，6S内分闸保护，电压恢复正常，自动重合闸。

自动重合闸用电保护器产 品 说 明 书使用本产品前请仔细阅读此产品说明书!1 概述 本产品符合《GB 6829-1995剩余电流动作保护器的一般要求》、《GB 16917.1-2003 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)》和广东省电信有限公司《小灵通基站用自动重合闸漏电开关技术要求和测试方法》。

具有漏电保护，低电压保护，过电压保护，过电流保护，短路保护，合闸前短路检测，自动重合闸，延时启动，稳压和监控干节点输出等功能。

适用于交流50Hz 或60Hz 额定电压两极220V/230V ，选择不同规格的产品可以使用在电流为0至63A 的线路环境中。

当用电设备发生漏电、过载、短路、人畜发生触电时，能自动快速切断电源，故障消除后自动重合闸送电，无需人工合闸，保证用电设备正常供电使用。

产品主要适用于通讯基站、直放站、卫星地面接收站、微波转发站、平安城市视频监控、无人值守简易机房、户外一体化机柜、综合接入、专用设备机箱等重要室外和无人值守设备中。

2 技术参数3 安装说明3.1 将本开关安装于墙壁上或主机箱内，避免直接雨淋、日晒；3.2 将保护器接线端子一端朝下安装，避免雨水滴入接线端子内；3.3 分清市电AC220V 的零线和火线，并且接入到保护器的电源输入端；工 作 电 压 85～300 VAC过压/欠压断开动作时间 ≤3s 额定负载电流 5A/6A/10A/16A/32A/50A /63A 允许复位负荷阻抗 20 Ω 过流动作电流 1.15In 合闸前检测 √ 短路动作电流 50A 短路断开动作时间 ≤0.05 s 漏电动作电流 30mA 过流断开动作时间 ≤10 s 漏电不动作电流 15mA 漏电断开动作时间 ≤0.05 s 过压动作电压 270±10 V 自耗功率 ≤0.3W 欠压动作电压100±10 V体积(mm)90L*98W*66H3.4 保护器的电源输出连接到负载设备的电源输入端；3.5 如果合上电源10秒后红色指示灯亮，表明线路有相应故障，关断开关10秒后再合上，如果仍不能合闸送电，表明线路中漏电电流超过规定值，或线路存在过流短路现象，应关断所有负载，马上查明原因，排除故障，方可送电；3.6 本保护器可代替现有漏电开关及断路器，安装时，应卸掉已安装的漏电保护开关；3.7 按产品面板标识接入单相220V电源，用电设备供电线路及接地线，特别注意输入与输出端不能接反；3.8 本开关输出到用电设备的线路必须是专线专用，不论是火线还是零线，都不能与其它供电线路相连接，避免与其它开关交叉供电。

自动重合闸的基本知识一.基本概念（1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。

（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。

此类故障称为“永久性故障”。

二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。

因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。

2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。

3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。

当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。

因此，重合闸就不会起动。

4，自动重合闸装置的动作次数应符合预先的规定。

如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。

5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。

但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。

采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。
