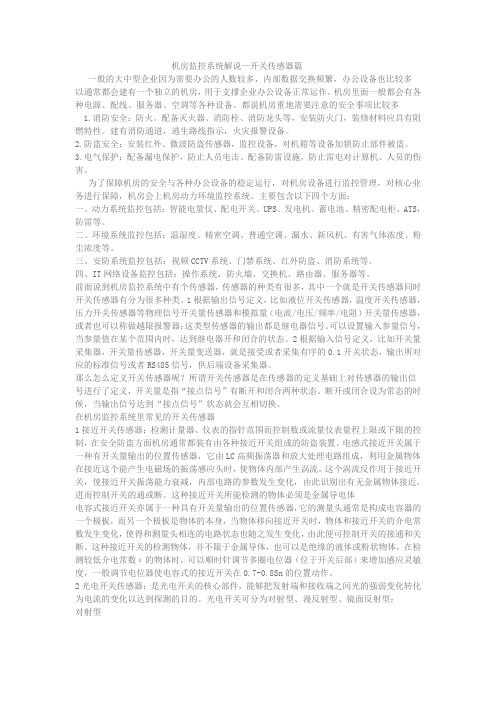

机房监控系统解说—开关传感器篇一般的大中型企业因为需要办公的人数较多,内部数据交换频繁,办公设备也比较多以通常都会建有一个独立的机房,用于支撑企业办公设备正常运作。
机房里面一般都会有各种电源、配线、服务器、空调等各种设备。
都说机房重地需要注意的安全事项比较多1.消防安全:防火。
配备灭火器、消防栓、消防龙头等,安装防火门,装修材料应具有阻燃特性。
建有消防通道,逃生路线指示,火灾报警设备。
2.防盗安全:安装红外、微波防盗传感器,监控设备,对机箱等设备加锁防止部件被盗。
3.电气保护:配备漏电保护,防止人员电击。
配备防雷设施,防止雷电对计算机、人员的伤害。
为了保障机房的安全与各种办公设备的稳定运行,对机房设备进行监控管理,对核心业务进行保障,机房会上机房动力环境监控系统。
主要包含以下四个方面:一、动力系统监控包括:智能电量仪、配电开关、UPS、发电机、蓄电池、精密配电柜、ATS,防雷等。
二、环境系统监控包括:温湿度、精密空调、普通空调、漏水、新风机、有害气体浓度、粉尘浓度等。
三、安防系统监控包括:视频CCTV系统、门禁系统、红外防盗、消防系统等。
四、IT网络设备监控包括:操作系统、防火墙、交换机、路由器、服务器等。
前面说到机房监控系统中有个传感器,传感器的种类有很多,其中一个就是开关传感器同时开关传感器有分为很多种类。
1根据输出信号定义,比如液位开关传感器,温度开关传感器,压力开关传感器等物理信号开关量传感器和模拟量(电流/电压/频率/电阻)开关量传感器,或者也可以称做越限报警器;这类型传感器的输出都是继电器信号。
可以设置输入参量信号,当参量值在某个范围内时,达到继电器开和闭合的状态。
2根据输入信号定义,比如开关量采集器,开关量传感器,开关量变送器,就是接受或者采集有序的0.1开关状态,输出所对应的标准信号或者RS485信号,供后端设备采集器。
那么怎么定义开关传感器呢?所谓开关传感器是在传感器的定义基础上对传感器的输出信号进行了定义,开关量是指“接点信号”有断开和闭合两种状态。

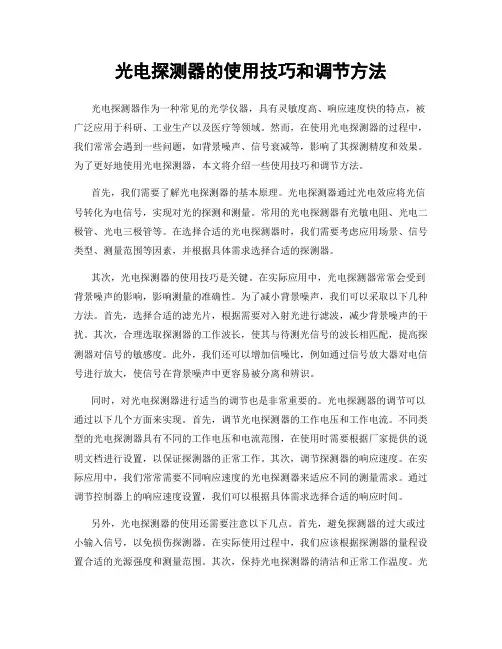

光电探测器的使用技巧和调节方法光电探测器作为一种常见的光学仪器,具有灵敏度高、响应速度快的特点,被广泛应用于科研、工业生产以及医疗等领域。
然而,在使用光电探测器的过程中,我们常常会遇到一些问题,如背景噪声、信号衰减等,影响了其探测精度和效果。
为了更好地使用光电探测器,本文将介绍一些使用技巧和调节方法。
首先,我们需要了解光电探测器的基本原理。
光电探测器通过光电效应将光信号转化为电信号,实现对光的探测和测量。
常用的光电探测器有光敏电阻、光电二极管、光电三极管等。
在选择合适的光电探测器时,我们需要考虑应用场景、信号类型、测量范围等因素,并根据具体需求选择合适的探测器。
其次,光电探测器的使用技巧是关键。
在实际应用中,光电探测器常常会受到背景噪声的影响,影响测量的准确性。
为了减小背景噪声,我们可以采取以下几种方法。
首先,选择合适的滤光片,根据需要对入射光进行滤波,减少背景噪声的干扰。
其次,合理选取探测器的工作波长,使其与待测光信号的波长相匹配,提高探测器对信号的敏感度。
此外,我们还可以增加信噪比,例如通过信号放大器对电信号进行放大,使信号在背景噪声中更容易被分离和辨识。
同时,对光电探测器进行适当的调节也是非常重要的。
光电探测器的调节可以通过以下几个方面来实现。
首先,调节光电探测器的工作电压和工作电流。
不同类型的光电探测器具有不同的工作电压和电流范围,在使用时需要根据厂家提供的说明文档进行设置,以保证探测器的正常工作。
其次,调节探测器的响应速度。
在实际应用中,我们常常需要不同响应速度的光电探测器来适应不同的测量需求。
通过调节控制器上的响应速度设置,我们可以根据具体需求选择合适的响应时间。
另外,光电探测器的使用还需要注意以下几点。
首先,避免探测器的过大或过小输入信号,以免损伤探测器。
在实际使用过程中,我们应该根据探测器的量程设置合适的光源强度和测量范围。
其次,保持光电探测器的清洁和正常工作温度。
光电探测器在工作过程中容易受到灰尘、污渍等污染物的影响,这些污染物会影响探测器的灵敏度和精度。
教师学科教案[ 20 – 20 学年度第__学期]任教学科:_____________任教年级:_____________任教老师:_____________xx市实验学校《传感器应用课程设计》教学大纲一、课程说明1.课程代码:1040230512.2.总学时数:1周。
3.学分: 14.适用专业(注明本科、专科、高职):电子信息工程专业本科学生5.本课程设计的性质、地位和作用本课程设计是在学完《传感器原理与工程应用课程》之后综合利用所学传感器知识完成一个传感器应用系统设计并在实验室实现。
该课程设计的主要任务1.是通过解决一、两个实际问题,巩固和加深对常用传感器的结构、原理、特性的认识和基本知识的理解,提高综合运用课程所学知识的能力。
2.培养根据课题需要选学参考书籍,查阅手册、图表和文献资料的自学能力。
通过独立思考,深入钻研有关问题,学会自己分析解决问题的方法。
3.通过实际电路方案的分析比较,设计计算,元件选择,安装调试等环节,初步掌握简单传感器电路的分析方法和工程设计方法。
4.掌握常用仪器设备的正确使用方法,学会简单传感器控制电路的实验调试和整机指标测试方法,提高动手能力。
能在教师指导下,完成课题任务。
5.了解与课题有关的电子线路以及元器件工程规范,能按课程设计任务书的要求编写设计说明书,能正确反映设计和实验成果,能正确绘制电路图等。
6.培养严肃认真的工作作风和科学态度。
通过课程设计实践,逐步建立正确的生产观点、经济观点和全局观点,获得初步的应用经验,为以后从事生产和科研工作打下一定的基础。
二、课程设计时间安排三、提供的设备1、示波器2、稳压电源3、万用表4、温度计5、数字面板表四、选题的原则1.选题范围从信息技术的角度来看,传感器是获取和转换信息的一种工具,这些信息包括电、磁、光、声、热、力、位移、振动、流量、湿度、浓度、成分等。
传感器的核心部件是敏感元件,它是传感器中用来感知外界信息和转换成有用信息的元件。
摘要报警器的应用非常广泛。
在汽车、摩托车报警器,仓库大门,以及家庭保安系统中,几乎无一例外地使用了报警器电路。
本文设计了一种光电式报警器,该报警器通过感光器件把光信号转换成电信号,控制数码管的显示以及报警电路。
利用了部分数字逻辑电路,能在报警过程中实现对应路数的显示功能。
设计电路中用到了光耦、或门等元器件。
该报警器的设计采用模块化结构,有三个模块即光电转换模块、数字显示模块以及声光报警模块组成。
各模块功能独立,可扩充性强,很有经济利用价值。
光电报警器的使用简单,可靠性高,与传统的报警器相比较,光电报警器可应用的范围更加地广泛,它可应用于传统报警器不能应用的范围,如火灾探测、煤气泄露报警、交流电流越限报警、玻璃破碎探测等。
关键词:光耦;或门;光电转换;数字显示;声光报警ABSTRACTAlarm is widely used in daily life. It almost without exception used the alarm circuit in the automotive, motorcycle alarm, warehouse doors and correspond to large ones to achieve the alarm during the display. Design circuit used in optical coupler and or gate component, and so on. The alarm was designed with modular structure. There are three modules that photoelectric conversion module and digital display module and the sound and light alarm module. The functions of each module are independent, and it be used in the traditional range of alarm can not be applied, such as fire detection, gas leakage alarm, AC current-limit alarm, glass break detection and so on.Key words: optical coupler; or gate; photoelectric conversion; digital display ; acousto-optic alarmAuthor : Sun HaomingGuiding Teacher : bu neng shuo目录摘要 (1)1 引言 ............................. 错误!未定义书签。
8、电力监控系统8.1 系统描述8.1.1 按智能楼宇管理系统设计规划,电力监控管理系统是一个相对独立的子系统。
共有2个变配电室(6台变压器),2个发电机房。
8.1.2 在配电房值班室设集中独立的电力监控管理系统工程师主站,对本站的所有变、配电设备进行连续不断的实时监控。
各变配电室设数据采集及保护单元和通讯服务单元,通讯服务单元与工作站、服务器通过计算机局域网相联,以实现项目变配电室无人值守、集中管理的功能,监控室门必须独立向外开启。
8.1.3 电力监控管理系统架构基于C/S的二层或多层网络结构,管理层按IEEE802.3标准,构建标准化的Ethernet(TCP/IP),上层工程师主站主机、现场通讯服务器、网络交换机等网络节点设备,采用VLAN技术纳入项目现有网络,网络物理链路可利用综合布线系统。
8.1.4 系统控制层微机综合继电保护器、智能开关、智能仪表、智能型测量控制模块、RTU、PLC、各种单元控制器等采用标准接口(如RS-485、RS-232、RS-422等)、开放的现场总线(支持MODBUS-RTU等协议),接入现场通讯服务器;或通过网络集线器协议转换接入上层以太网。
8.1.5 采用完全分布式集散控制系统,集中监控,分区控制,管理分级,通过网络系统将分布在各现场的控制仪表联接起来,硬件在配电柜上完成配置,在主楼计算机上集中监控。
系统内各智能仪表及模块不依赖于其他模块而能够独立工作,模块之间应是对等关系。
在TCP/IP网络发生故障情况下能够自愈恢复。
8.1.6 配电监控管理系统主要包括主楼管理服务器工作站、工业交换机、子站通讯服务器、高低压配电回路监控管理仪表等设备。
仪表采用RS485现场总线连接,通过子站通讯服务器完成协议转换接入上层以太网;通讯服务器完成配电回路设备数据采集控制功能,通过工业环网交换机将各楼TCP/IP网络组成自愈环网。
环网自愈时间不大于300毫秒。
8.1.7 工程师主站设一台工作站,系统配置OPC服务器模块将电力监控管理子系统集成纳入楼控系统。

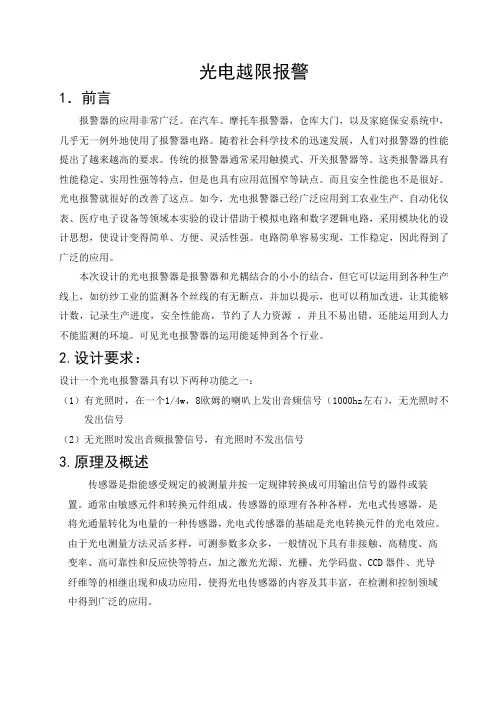

光电越限报警1.前言报警器的应用非常广泛。
在汽车、摩托车报警器,仓库大门,以及家庭保安系统中,几乎无一例外地使用了报警器电路。
随着社会科学技术的迅速发展,人们对报警器的性能提出了越来越高的要求。
传统的报警器通常采用触摸式、开关报警器等。
这类报警器具有性能稳定、实用性强等特点,但是也具有应用范围窄等缺点。
而且安全性能也不是很好。
光电报警就很好的改善了这点。
如今,光电报警器已经广泛应用到工农业生产、自动化仪表、医疗电子设备等领域本实验的设计借助于模拟电路和数字逻辑电路,采用模块化的设计思想,使设计变得简单、方便、灵活性强。
电路简单容易实现,工作稳定,因此得到了广泛的应用。
本次设计的光电报警器是报警器和光耦结合的小小的结合,但它可以运用到各种生产线上,如纺纱工业的监测各个丝线的有无断点,并加以提示,也可以稍加改进,让其能够计数,记录生产进度,安全性能高,节约了人力资源,并且不易出错,还能运用到人力不能监测的环境。
可见光电报警器的运用能延伸到各个行业。
2.设计要求:设计一个光电报警器具有以下两种功能之一:(1)有光照时,在一个1/4w,8欧姆的喇叭上发出音频信号(1000hz左右),无光照时不发出信号(2)无光照时发出音频报警信号,有光照时不发出信号3.原理及概述传感器是指能感受规定的被测量并按一定规律转换成可用输出信号的器件或装置。
通常由敏感元件和转换元件组成。
传感器的原理有各种各样,光电式传感器,是将光通量转化为电量的一种传感器,光电式传感器的基础是光电转换元件的光电效应。
由于光电测量方法灵活多样,可测参数多众多,一般情况下具有非接触、高精度、高变率、高可靠性和反应快等特点,加之激光光源、光栅、光学码盘、CCD器件、光导纤维等的相继出现和成功应用,使得光电传感器的内容及其丰富,在检测和控制领域中得到广泛的应用。
4.总体方框图和总体设计方案光电报警系统是一种重要的监视系统。
目前其种类日益增多。
有对飞机、导弹等军事目标入侵进行的报警系统;也有对机场、重要设施或危禁区域防范进行报警的系统。
光电越限报警器
1、课程设计的教学目的
(1)通过解决一个实际问题,巩固和加深对常用传感器的结构、原理、特性的认识和基本知识的理解,提高综合运用课程所学知识的能力。
(2)培养根据课题需要选学参考书籍,查阅手册、图表和文献资料的自学能力。
通过独立思考,深入钻研有关问题,学会自己分析解决问题的方法。
(3)通过实际电路方案的分析比较,设计计算,元件选择,初步了解简单传感器电路的分析方法和工程设计方法。
(4)了解与课题有关的电子线路以及元器件工程规范,能按课程设计任务书的要求编写设计说明书,能正确反映设计和实验成果,能正确绘制电路图等。
2、课程设计的任务
有人超越规定的界限时,在一个1/4W,8Ω的喇叭上发出音频(1000HZ左右)报警信号,无人超越规定的界限时不发出信号。
加上显示部分。
3.原理
首先接通电源通过光耦将光信号转化成电信号。
输出的信号通过74 LS48译码器使共阳数码管显示不同的数字,通过74LS32或门驱动555定时器构成的多谐振荡电路,使蜂鸣器和发光二极管发出间歇式声光报警。
工作原理框图
接通电源通过光耦的导通和断开,输出高低电平,通过74LS48译码器使LED显示不同的数字,再由74LS32或门和555多谐振荡器来实现有选择的间歇式光电报警器。
(1)光电转换器。
光电转换器件可采用普通光电管,在参考电路中用的是光电耦合器。
可用纸张遮挡控制是否有光照,不用另置光源,这样实验比较方便。
(2)74LS32
74LS32为四2输入或门。
实现逻辑为:Y=A+B
其中A,B为输入端,Y为输出端,GND为电源负极,VCC为电源正极
(3)
555 定时器只需外接几个电阻、电容,就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压,当 5 脚悬空时,则电压比较器A1 的反相输入端的电压为2VCC /3,A2 的同相输入端的电压为VCC /3。
若触发输入端TR 的电压小于VCC /3,则比较器A2 的输出为1,可使RS 触发器置1,使输出端OUT=1。
如果阈值输入端TH 的电压大于2VCC/3,同时TR 端的电压大于VCC /3,则A1 的输出为1,A2 的输出为0,可将RS 触发器置0,使输出为0 电平
(4)译码器
74LS48为BCD—七段译码器/驱动器,低电平时有效。
集电极开路输出直接驱动显示器;有灯测试装置;前沿/后沿零熄灭;能调节灯光强度;耐压为15V。
(5)数码管
数码管分为共阳数码管和共阴数码管。
发光原理是一样的,只是它们的电源极性不同而已。
7段LED数码管在一定形状的绝缘材料上,利用单只LED组合排列成“8”字型的数码管,分别引出它们的电极,点亮
相应的点划来显示出0-9的数字。
LED的电流通常较小,一般均需在回路中接上限流电阻。
图2.3-5为数码管的内部结构。
3.1数字显示模块
此模块由74LS48及共阴数码显示器组成,74LS48驱动共阴数码显示器工作。
74LS48的2,6脚因无输入,故接低电平,3,4,5脚接高电平,而1,7脚则与光电转换模块中光敏三极管输出的连接。
此时
74LS32正常工作,驱动共阴数码显示器工作,以显示数字0到3。
3.2声光报警模块
设计要求要发出间歇式的声光报警,声音报警选择蜂鸣器,光报警选择发光二极管。
要能发出间歇式的报警,肯定要求驱动蜂鸣器和发光二极管的信号为稳定的方波,即为有固定周期的高低电平,所以采用由555构成的多稳态触发器。
间歇式报警的周期可以根据555多稳态触发器周期的算法
由于设计的要求是有时需要报警电路工作,有时不需要报警,所以可以用前级电路的输出电平来控制555定时器的复位端即4端口。
当4端输入高电平的时候,声光报警器工作;当输入低电平的时候,声光报警器不工作。
3.3、整机原理图及其工作原理。
根据设计要求没有光路被遮挡时数码管显示0,光路1被遮挡时数码管显示1,光路2被遮挡时数码管显示2,两条光路都被遮挡时数码管显示3,所以可以得到一真值表见表
根据真值表可以得到DA=AB’+AB=A,DB=BA’+BA=B,所以直接将A与DA相连,B与DB相连即可。
当两条光路中有一条或全部被遮挡住时,就发出声光报警,即两条光路中只要有一条输出为“1”时555的4端口就输入“1”,可以根据此要求列出真值表见表
根据真值表可得C=A+B,所以在A、B与C之间用或门74LS32来连接。
综上所述,电路设计完毕。
4、心得体会
传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。
可以毫不夸张地说,从茫茫的太空,到浩瀚的海洋,以至各种复杂的工程系统,几乎每一个现代化项目,都离不开各种各样的传感器。
而单靠人们自身的感觉器官,在研究自然现象和规律以及生产活动中它们的功能就远远不够了。
为适应这种情况,就需要传感器。
因此可以说,传感器是人类五官的延长,又称之为电五官。
通过这次课设,我获益良多。
